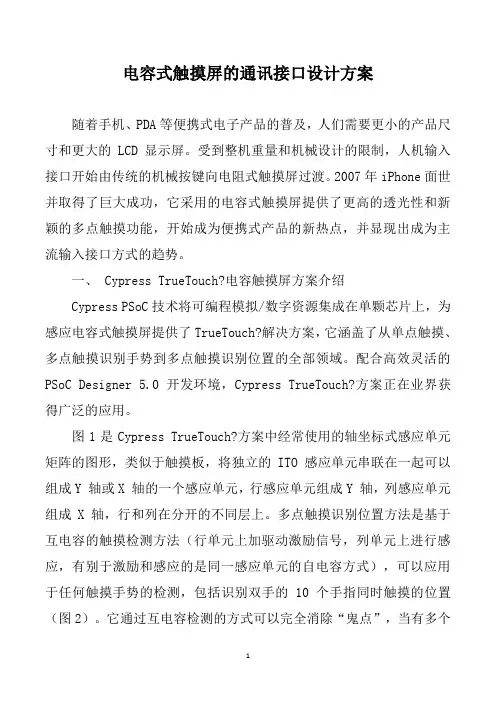

TrueTouch 电容触摸屏方案的通讯接口设计

摘要：Cypress TrueTouchTM电容触摸屏方案可以在多个领域获得广泛应用：单点触摸，

多点触摸手势，和多点触摸识别位置。TrueTouchTM芯片与主机通过TX / I2C / SPI /USB接

口通讯, PSoC Designer 提供了相应的各种通讯用户模块，这将大大简化用户的编程和调试

工作。本篇文章讨论和比较了各种通讯用户模块的特性，有助于用户为特定应用选择合适的方式。

随着手机、PDA等便携式电子产品的普及，人们需要更小的产品尺寸和更大的LCD显示

屏。受到整机重量和机械设计的限制，人机输进接口开始由传统的机械按键向电阻式触摸屏过渡。2007年iPhone面世并取得了巨大成功，它采用的电容式触摸屏提供了更高的透光性和新

奇的多点触摸功能，开始成为便携式产品的新热门，并显现出成为主流输进接口方式的趋势。

一、 Cypress TrueTouch™电容触摸屏方案介绍

Cypress PSoC 技术将可编程模拟 / 数字资源集成在单颗芯片上，为感应电容式触摸屏提供了TrueTouch™解决方案，它涵盖了从单点触摸、多点触摸识别手势到多点触摸识别

位置的全部领域。配合高效灵活的PSoC Designer 开发环境，Cypress TrueTouch™方

案正在业界获得广泛的应用。

图一是Cypress TrueTouch™方案中经常使用的轴坐标式感应单元矩阵的图形，类

似于触摸板，将独立的ITO 感应单元串联在一起可以组成Y 轴或X 轴的一个感应单元，行感

应单元组成Y 轴，列感应单元组成X 轴，行和列在分开的不同层上。多点触摸识别位置方法

是基于互电容的触摸检测方法（行单元上加驱动激励信号，列单元上进行感应，有别于激励和感应的是同一感应单元的自电容方式），可以应用于任何触摸手势的检测，包括识别双手的

10 个手指同时触摸的位置（图二）。它通过互电容检测的方式可以完全消除“鬼点

”，当有多个触摸点时,仅当某个触摸点所在的行感应单元被驱动，列感应单元被检测时, 才会有电容变化检测值，这样就可以检测出多个行 / 列交叉处触摸点的尽对位置。

图一、轴坐标式感应单元矩阵的图形

图二、Cypress TrueTouch 多点触摸识别位置方案同时显示了5 个手指触摸点的位置图三显示了Cypress TrueTouch™方案的不同应用领域，包括触摸按键，图像的两

手指手势操纵，以及同时识别多点触摸位置和控制多个目标。

二、 Cypress TrueTouch™电容触摸屏的通讯接口

Cypress TrueTouch™电容触摸屏主要通过TX / I2C / SPI / USB 与主机实现物理

通讯，TrueTouch™芯片可以直接报告一些基本手势（如两点触摸的平移 / 缩放 / 旋转），也可以提供专用的API 给用户，用户端获得多点坐标后通过API 运算识别更多的或者

自定义的手势。API 使用标准C 语言编写，可以运行在51 / ARM 等多个平台，这大大简化了用户端软件开发的工作量。

1. TX 通讯接口

Cypress Designer 提供了TX8SW用户模块，可以实现7 / 8位RS-232格式的软件串行

接口，支持115200, 57600, 38400, 19200, 9600, 4800, 2400, and 1200 bps的传输速度。用户可以在代码中设定相应的I/O口，波特率，极性和停止位数。TX8SW接口不占用PSoC的

数字 / 模拟模块资源，提供了从PSoC到主机的单向通讯连接。

2. I2C 通讯接口

Cypress Designer 提供了多个I2C通讯的用户模块，包括I2CHW（答应多主机通讯，可

以设定为主机或从机，支持7位/10位寻址模式），EzI2Cs（工作为从机模式，占用ROM/RAM

资源最少），I2Cm（工作为主机模式）和I2Cs（工作为从机模式）。这几种I2C模块都与Philips的产业标准I2C总线接口兼容，而且不占用PSoC的数字 / 模拟模块资源，提供了从PSoC到主机的100 kbps / 400 kbps速率双向通讯连接。

PSoC 与主机I2C 通讯时，通常是对所有的行 / 列感应单元触摸检测完成后，通过一个GPIO 报告中断给主机，主机响应中断并读出所需的数据。以下方法可以确保主机读出数据的完整性：

While(1) {TSX_ScanAllSensors(); SPI 通讯接口

Cypress Designer 提供了SPIM（设定为主机模式），和SPIS（设定为从机模式） UM。它们使用Tx Buffer / Rx Buffer，Control / Shift寄存器和Digital通讯模块，实现了

8bit全双工同步通讯。用户可以选择SCLK（由SPI主机产生来设定通讯bps）频率和极性，LSB First等属性以支持SPI mode 0, 1, 2和3（见表一）。

表一、SPI 模式选择

4. USB 通讯接口

Cypress Designer 提供了USBUART（使用USB接口来模拟一个COM口），和USBFS UM。

USBUART使用时在PSoC端和PC端就像使用串行口一样方便，用户在设定VendorID

/ProductID / VendorString / ProductString / SerialNumberType /SerialNumberString / DevicePower / MaxPower这些参数后，编译项目就可以自动天生INF文件。当PSoC与PC连

接后，PC安装这个INF文件，双方就可以进行双向通讯。

USBFS支持Control / Interrupt / Bulk / Isochronous 传输，提供了USB IN / OUT控制节点的底层驱动模式，解释来自USB Host的请求并分配给相应的函数。通过USBFS Setup Wizard可以很方便的配置器件描述符，用户还可以将USB配置成HID（Human Interface Devices）器件或通用USB器件。

USBUART和USBFS接口都不占用PSoC的数字 / 模拟模块资源，提供了从PSoC到主机的USBFull Speed双向连接。

三、 Cypress TrueTouch™电容触摸屏不同通讯接口的选择

选用Cypress TrueTouch™触摸屏解决方案时，可以根据具体应用的需要灵活选择

通讯接口（见表二）：

电容式触摸屏的优点正在被广泛认可，其增强的耐用性、优雅的人机界面带给消费者全新的操纵体验。随着电容式触摸屏市场的逐渐扩大，灵活的通讯接口选择将有助于Cypress TrueTouch™电容触摸屏方案更好的为用户服务。
