水电图纸上各种符号的意义
DN15 管径15mm
D外径×δ壁厚D108×4 d内径d230
裸导线
线芯材料
特性
派生形状加工软、硬轻、加强
符号意义符号意义符号意义符号意义符号意义符号意义
T L 铜线
铝线
Y
G
圆型
沟型
J
X
绞制
镀锡
R
Y
F
G
柔软
硬
防腐
钢芯
Q
J
轻型
加强型
1
2
3
第一种
第二种
第三种
常用裸导线的型号
型号名称导线截面
LJ 铝绞线10~800
LGJ 钢芯铝绞线10~800
LGJQ 轻型钢芯铝绞线150~700
LGJJ 加强型钢芯铝绞线150~400
TJ 铜绞线10~400
TJR 软铜绞线0.012~500
TJRX 镀锌软铜绞线0.012~500
绝缘导线
性能代码用途线芯材料绝缘扩套派生
符号意义符
号
意义符
号
意义符
号
意义符
号
意义符
号
意义
ZR NH 阻燃
耐火
A
B
Y
T
HR
HP
安装线
布电线
移动电器线
天线
电话软线
电话配线
T
L
铜
铝
V
F
Y
X
F
ST
聚氯乙烯
氟塑料
聚乙烯
橡皮
氯丁橡皮
天然丝
V
H
B
N
SK
L
聚氯已烯
橡皮
编织套
尼龙套
尼龙丝
腊克
P
R
S
B
D
P1
屏蔽
软
双绞
平行
带形
缠绕屏蔽
橡皮绝缘导线的型号
型号名称导线截面主要用途
BX 铜芯橡皮线0.75~500 用于交流500V及以下，直接1000V及以下的户
内外架空、明设、穿管固定敷设的照明及电气设
备电路
BLX 铝芯橡皮线 2.5~700
BXR 铜芯橡皮软线0.75~400 用于交流500V及以下，直流1000v及以下电气
设备及照明装置要求电线比较柔软的室内安装
BXF 铜芯氯丁橡皮线0.75~95 用于交流500v及以下，直流1000v及以下的户
内外架空、明设、穿管固定敷设的照明及电气设
备电路
BLXF 铝芯氯丁橡皮线 2.5~95
BLXF—10 表示导线截面为10m2
m的铝芯氯丁橡皮线
BX—2.5 表示导线截面为2.5 m2
m的铜芯橡皮线
塑料绝缘导线的型号
型号名称导线截面(m2
m) 主要用途
BLV 铝芯塑料线 1.5~185 交流电压500V以下，直流电压1000V以下
室内固定敷设
BV 铜芯塑料线0.03~185
ZR-BV 阻燃铜芯塑料线0.03~185 交流电压500V以下，直流电压1000V以下
室内重要敷设
NH-BV 耐火铜芯塑料线0.03~185 交流电压500V以下，直流电压1000V以下
室内重要场所固定敷设
BVR 铜芯塑料软
线0.75~50 交流电压500V以下，要求电线比较柔软的
场所固定敷设
BLVV 铝芯塑料护套线 1.5~10
交流电压500V以下，直流电压1000V以下
室内固定敷设
BVV 铜芯塑料护套线0.75~10
RVB 铜芯平行塑料连接
软线0.012~2.5
250V室内连接小型电器，移动或半移动敷
设时用
RVS 铜芯双绞塑料连接
软线
0.012~2.5
RV 铜芯塑料连接软线0.012~6
NH-BV-25 表示导线截面为25 m2
m的耐火铜芯塑料线
电缆
电缆型号的组成和含义
性能类别电缆种
类
线芯材料内护层其他特征
外护层
第一个数字第二个数字
ZR-阻燃电力电缆
不表示
Z-纸绝
缘
T-铜Q-铅护套D-不滴流
2- 双钢
带
1-纤维护
套
NH耐火K-控制电
缆
X-橡皮L-铅L-铅护套
F-分相铝
包
3-细圆钢
丝
2-聚氯乙
烯护套
Y-移动式
软电缆
V-聚氯
乙烯
H-橡套P-屏蔽
4-粗圆钢
丝
3-聚乙烯
护套
P-信号电
缆
Y-聚乙
烯
（H）F-非燃
性橡套
C-重型
H-市内电话电缆
YJ-交联聚乙烯 V-聚氯乙烯护套
Ｙ－聚乙烯护套
常用电力电缆的型号及名称
型 号
名 称
铜 芯 铝 芯 VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 V 22V VL 22V 聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆 ZR-VV ZR-VLV 阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆 ZR-V 22V ZR-VL 22V 阻燃聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆
NH-VV NH-VLV 耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆 NH-V 22V NH-VL 22V 耐火聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆
YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ 22V
YJL 22V
交联氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆
V 22V —4×70+1×25 表示4根截面为70 m 2
m 和1根截面为25 m 2
m 的铜芯聚氯乙烯绝缘钢带凯装聚氯乙烯护套电力电缆
预制分支电缆型号表示如下 YFD-ZR-VV-4×185+1×95 YFD-ZR-VV-4×35+1×16
表示主干电缆为4芯185 m 2
m 和1芯95 m 2
m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电
力电缆，分支电缆为4芯35 m 2
m 和1芯16 m 2
m 的铜芯阻燃聚氯
乙烯绝缘聚氯乙烯护套电力电缆！也可以另外的方法表示
例：YFD-ZR-VV-4×185+1×95/4×35+1×16 低烟无卤阻燃及耐火型电线、电缆
低烟无卤阻燃及耐火型电线、电缆的型号及名称
型 号 名 称
WL-BYJ(F) 铜芯辐照交联低烟无卤阻燃聚乙烯绝缘布电线 WL-RYJ(F) 多股软铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线 NH-BYJ(F) 辐照交联低烟无卤耐火布电线
WL-YJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套电力电缆 WL-KYJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套控制电缆 NH-YJJ(F)
辐照交联低烟无卤耐火电缆
WL-BYJ(F)-16 表示导线截面为16 m 2
m 的铜芯辐照交联低烟无卤阻燃聚氯乙烯绝缘固
定敷设导线
NH-YJJ(F)-4×35+1×16 表示4根截面为35 m 2m 和1根截面为16 m 2
m 的铜芯辐照交联
低烟无卤耐火电缆
控制电缆 型 号 名 称
KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 KV 22V
铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
KVV-10×1.5 表示10根截面为1.5 m 2
m 的铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 PVC 塑料管
PVC 硬质塑料管规格 标准直径（mm ） 16 20 25 32 40 50 63 标准壁厚（mm ） 1.7 1.8 1.9 2.5 2.5 3.0 3.2 最小内径（mm ） 12.2
15.8
20.6
26.6
34.4
43.1
55.5
电气工程施工图
线路标注
名 称 常 用 文 字 符 号 名称 常用文字符号 单字母
双字母 三字母 单字母
双字母 三字母 控制线路 W
WC 电力线路 W
WP 直流线路 WD 广播线路 WS 应急照明线路 WE WEL 电视线路 WV 电话线路 WF 插座线路 WX 照明线路
WL
线路的文字标注基本格式为：ab －c ﹙d ×e ＋f ×g ﹚i －jh 其中：a---------线缆编号 b---------型号 c---------线缆根数 d--------线缆线芯数 e--------线芯截面（－） f--------PE 、N 线芯数 g-------线芯截面（m 2
m ） i--------线路敷设方式 j--------线路敷设部位
h------线路敷设安装高度（m ）
例：1N BLX －3×4SC20－WC 表示有3根截面为4 m 2
m 的铝芯橡皮绝缘导线，穿直径
为20mm 的水煤气钢管沿墙暗敷设。
用电设备的文字标注格式为：
b
a 其中：a--------设备编号
b--------额定功率（kw ）
动力和照明配电箱的文字标注格式为：a －b －c 或a b
a 其中：a--------设备编号 b--------设备型号
c--------设备功率（kw ）
例：3
165
.352
3--XL 表示3号动力配电箱，其型号为XL-3-2型、功率为35.165KW
照明灯具的文字标注格式为：a －b
f e
L
d c ?? 其中 a--------同一个平面内，同种型号灯具的数量 b-------灯具的型号
c-------每盏照明灯具中光源的数量 d-------每个光源的额定功率（W ）
e-------安装高度，当吸顶或嵌入安装时用“—”表示 f--------安装方式
L------光源种类（常省不标）
灯具安装方式文字符号
名 称 新符号 旧符号 名 称 新符号 旧符号 线吊式自在器线吊式 SW 顶棚内安装 CR DR 链吊式 CS L 墙壁内安装 WR BR 管吊式 DS G 支架上安装 S J 壁装式 W B 柱上安装 CL Z 吸顶式 C D 座装 HM ZH 嵌入式 R
R
电气照明平面图
WL1BV －2×2.5－S15－CEC 表示 2根截面为2.5 m 2
m 的铜芯塑料绝缘导线穿直线为15
mm 的钢管，沿顶棚暗敷设。
22
4
200
P 表示 22个灯具，每个灯泡的容量为200W ，安装高度4m ，吊管安装。 电气动力平面图
AL1
8
.420
-XL 表示配电箱的编号为AL1 型号为XL －20 配电箱的容量4.8KW N1－BV －3×1.5+PE1.5－SC20－FC 表示3根相线截面为 1.5m 2
m ，PE 线截面为
1.5m 2
m 均为铜芯塑料绝缘导线，穿直径为20mm 的焊接钢管，沿地暗敷设。
1
.11
表示设备编号为1，设备容量为1.1KW 电气系统图
配电箱系统图
引入配电箱的干线为BV －4×25+16－SC40－WC 干线开关为 DZ216－63/3P －C32A
回路开关为 DZ216－63/1P －C10A 和DZ216－63/2P －16A －30Ma 支线为 BV －2×2.5－SC15－CC 及BV －3×2.5－SC15－FC 回路编号为 N1~N13
相别为 AN BN CN PE
配电箱的参数为：设备容量e p =8.16Kw 需要系数x k =0.8 功率因数cos =0.8 计算容量js p =6.53kW 计算电流js I =13.22A
水电图纸上各种符号的意义
SC:钢管 PC:PVC 聚乙烯阻燃性塑料管 CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A 项(黄) B 项(绿) C 项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号
PVC ——用阻燃塑料管敷设 DGL ——用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型塑制管敷设 ⑦线路明敷部位代号
LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设 ③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱内 QA —暗设在墙内
PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
埋设方式
PVC------用阻燃塑料管敷设
DGL-----用电工钢管敷设
VXG-----用朔制线槽敷设
GXG------用金属线槽敷设

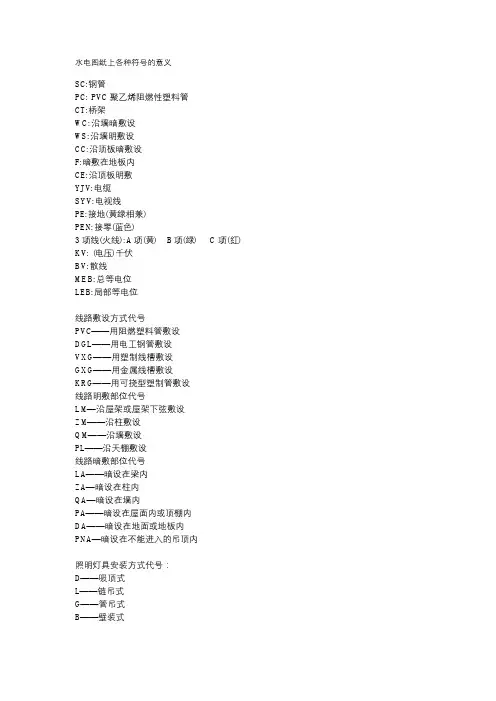

水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管 PC: PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV: (电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 照明灯具安装方式代号： D——吸顶式 L——链吊式 G——管吊式 B——壁装式
R——嵌入式BR—墙壁内安装
配电线路的标注方法： a——b(c×d)e——f 其中： a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 如何识别配电图以及上面电器符号 配电系统图怎么看，符号，字母含义等 配电系统图上的符号 系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC ZR 表示阻燃 YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 4*25+1*16是线的平方数 SC是表示水煤气钢管 CT是表示电缆桥架敷设 80说的是公称直径既不是外径也不是内径 ACC是表示：暗敷设在不能进人的吊顶内 BV(2*6+E6)SC20-C： BV：是聚氯乙烯绝缘电线 2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷 “LGJ185/25” LGJ是钢芯铝绞线的意思， 185是指导线的截面积， 25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路 在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。 颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。 转换开关型号：
水电图纸符号大全
水电图纸符号大全 WP1:第一回路 SE：（蛇管）是一种可以定型的金属类软管和不可定型的金属类软管的一种通俗的名称 AA（低压配电柜） AL-B（地下室照明配电箱） AL（照明配电箱）ALE（应急照明配电箱）AT-DT（电梯控制箱）AP（动力配电箱） AC （控制箱） DD（户内弱电箱）AL:照明配电箱 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设 WS:明敷设沿墙 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径
电气设备识图符号大全
1.线缆型号NHRVS 2*1、5 NHBV 2*1、5 NHHBV 2*1、5 NHRVS 4*1、5 NHBVR 6*1、5 首先您需要了解这些型号中每个字母代表什么 NH就是耐火得意思,汉语拼音第一个字母,R就是软线,V就是聚氯乙烯绝缘,S就是双绞线(意思就是两根导线绞合)B就是固定布线用电线, 1、5就就是导体部分截面积,2就是2根线 具体每一根: NHRVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线2*1、5平方 NHBV 2*1、5 铜芯聚氯乙烯绝缘耐火线2*1、5平方 NHHBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线2*1、5平方 NHRVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线4*1、5平方 NHBVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线6*1、5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 就是什么意思? 人家问平常用得电线市面上BV,BVR,RV,RVV,不就是那些大截面工程用得电缆B系列归类属于布电线,所以开头用B,电压:300/500V V就就是PVC聚氯乙烯,也就就是(塑料) L就就是铝芯得代码 R就就是(软)得意思,要做到软,就就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2、5mm2为例: BV就是1根直径1、78mm与7根0、68两种 BLV就是1根直径1、78mm BVR就是19根直径0、41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软,还就是2、5就是49根0、25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外:我们最常用得“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就就是2根BV线,在+一层白色得护套 3、ZRYJV4*35+1*16CTSC50WCCC中,ZR:阻燃,YJV:交联聚乙烯铜芯线 4*35+1*2、5:4根截面积为35平方毫米与一根2、5平方毫米得芯SC50:电缆穿直径为50得焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内 NHBV2*2、5+BVR1*2、5CTKBG20WCCC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该就是软线(不确定)CT:桥架KBG20:不知道(应该就是线槽啊之类得吧) 4、建筑电气图中WL1BV3*2、5PC20CC就是什么意思 WL1回路代号BV导线3根2、5平方得导线穿PC(聚碳酸酯管)管径￠20
水电施工图中符号表示
水电施工图中符号表示 SC:钢管 PC VC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼 PEN:接零(蓝色 3项线(火线:A项(黄B项(绿 C项(红KV电压千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4设备标注方法’ ⑦配电线路的标注方法 a——b(c×de——f其中：a--回路编号b--导线型号
c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线 PE:接地(黄绿相兼 PEN:接零(蓝色
水电计算方法,识图,符号安装大全
水电计算方法识图符号安装大全 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ②线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁 ZA—暗设在柱QA—暗设在墙 PA——暗设在屋面或顶棚 DA—暗设在地面或地板 PNA—暗设在不能进入的吊顶 ④照明灯具安装方式代号 D——吸顶式L——链吊式 G———管吊式 B——壁装式R———嵌入式BR———墙壁安装
⑤设备标注方法 ?配电线路的标注方法 a—b(c×d)e—f 其中：a--回路编号 b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 ?照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： a-b(c×d×L)/e f 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量， e--灯泡安装高度， f--安装方式 L--光源种类，白炽灯或荧光灯 一、室电气工程的组成：指供电和用电工程 外线工程、变配电工程、室配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程 和弱点工程（消防报警|广播、|闭路电视、互联网等） 二、室电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、图纸的特点： 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。 三、室配电线路的表示方法 1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
电气设备识图符号大全
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
水电安装图纸符号
水电安装图纸符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 CE:沿顶板明敷 F:暗敷在地板内 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设
②线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装
(4)设备标注方法’ ⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中： a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式
L--光源种类，白炽灯或荧光灯 ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条 2.5平方毫米直径的线)PC20 代表塑料管直径是20毫米的WC 代表暗敷在墙内CC 代表暗敷在屋面和顶板内FC 代表暗敷在地面或地板内BC 代表暗敷在梁内 YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的 塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设 PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K 薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC 以上内容由同辉水电暖安装工程有限公司提供
简明变电站图示符号说明电气识图电气符号说明
第三篇：变电站文字符号和编号一般规定 1 范围 本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。 2 引用标准 DL 5028-93 电力工程制图标准 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程 电力工程电气设计手册 3 总则 电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。 规范统一的原则。解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。 宜简不宜繁的原则。在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。 本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。 4 安装单位符号 4.1 定义
划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。合理划分安装单位，有以下意义： a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。 b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。 c）利于维护和检修试验。 4.2 构成 安装单位的符号一般由序号和文字符号组成，格式如下： 表4-2 安装单位文字符号约定字母表
4.3 举例 例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y； #1、#2内桥：1YQ、2YQ； Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；
水电图纸中符号表示
水电图纸中符号表示 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
水电图纸中符号表示 一般都是汉字拼音的缩写，比如“排水立管”标示为-PL，雨水立管标示为-YL，电气的比较复杂，有专门介绍的。以下内容为复制： 电线管薄钢管？ pc：硬质塑料管？ ct：电缆桥架？ cp：金属软管？ SR：钢线槽？ RC：水煤气管？ 导线敷设部位：？ CT：电缆桥架敷设？ SR：沿钢索敷设？ CLE：沿柱或跨柱敷设？ WE：沿墙面敷设？ CC：沿现浇板内暗敷设？ CE：沿天棚面或顶棚面敷设？ AC：吊顶内敷设？ ACE：在能进入的吊顶在敷设？ BC:暗敷设在梁内？ CLC：暗敷设在柱子内？ wc：暗敷设在墙内？ WE：沿墙明敷设？ FC：预埋在地面内？ cc：暗敷设在顶板内 ？ SR：沿钢线槽敷设？ BE：沿屋架或跨屋架敷设？ CLE：沿柱或跨柱敷设？ WE：沿墙面敷设？ CE：沿天棚面或顶棚面敷设？ ACE：在能进入人的吊顶内敷设？ BC：暗敷设在梁内？ CLC：暗敷设在柱内？ WC：暗敷设在墙内？ CC：暗敷设在顶棚内？ ACC：暗敷设在不能进入的顶棚内？ FC：暗敷设在地面内？ SCE：吊顶内敷设,要穿金属管？ 一，导线穿管表示？ MT-电线管？ PC-PVC塑料硬管？
FPC-阻燃塑料硬管？ CT-桥架？ MR-金属线槽？ M-钢索？ CP-金属软管？ PR-塑料线槽？ RC-镀锌钢管？ 二，导线敷设方式的表示？ DB-直埋？ TC-电缆沟？ BC-暗敷在梁内？ CLC-暗敷在柱内？ WC-暗敷在墙内？ CE-沿天棚顶敷设？ CC-暗敷在天棚顶内？ SCE-吊顶内敷设？ F-地板及地坪下？ SR-沿钢索？ BE-沿屋架，梁？ WE-沿墙明敷？ 三，灯具安装方式的表示？ CS-链吊？ DS-管吊？ W-墙壁安装？ C-吸顶？ R-嵌入？ S-支架？ CL-柱上？ 穿焊接钢管敷设：SC？ 穿电线管敷设：MT？ 穿硬塑料管敷设：PC？ 穿阻燃半硬聚氯乙烯管敷设：FPC？ 电缆桥架敷设：CT？ 金属线槽敷设：MR？ 塑料线槽敷设：PR？ 用钢索敷设：M？ 穿聚氯乙烯塑料波纹电线管敷设：KPC？穿金属软管敷设：CP？ 直接埋设：DB？ 电缆沟敷设：TC？ 导线敷设部位的标注？ 沿或跨梁（屋架）敷设：AB？ 暗敷在梁内：BC？ 沿或跨柱敷设：AC？
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全 在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。 一、导线穿管表示 SC-焊接钢管 MT-电线管 MR-金属线槽 M-钢索 PR-塑料线槽 RC-镀锌钢管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 CP-金属软管 二、导线敷设方式表示 BE-沿屋架，梁 BC-暗敷在梁内 CLC-暗敷在柱内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 DB-直埋 F-地板及地坪下 WC-暗敷在墙内 WE-沿墙明敷 SCE-吊顶内敷设 SR-沿钢索 TC-电缆沟 三、灯具安装方式的表示 CS-链吊 C-吸顶 CL-柱上 DS-管吊 W-墙壁安装 R-嵌入 S-支架 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P塑壳断路器的两种型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关 四、型号的含义 R－连接用软电缆（电线），软结构。 B－平型（扁形）。 S－双绞型。 A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同。 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1
水电图纸各种符号
水电图纸上各种符号的意义 SC: 钢管 PC:PVC 聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设 F: 暗敷在地板内 CE: 沿顶板明敷 YJV: 电缆 SYV: 电视线 PE: 接地(黄绿相兼) PEN: 接零(蓝色) 3项线(火线): A项(黄) B项(绿) C项(红) KV: (电压)千伏 BV: 散线 MEB: 总等电位 LEB: 局部等电位 线路敷设方式代号
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设 线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式 L——链吊式 G——管吊式 B——壁装式 R——嵌入式 BR—墙壁内安装 配电线路的标注方法 a——b(c×d)e——f 其中： a--回路编号
b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 灯具吸顶安装标注方法 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 电气设计施工图中常用线路敷设方式
SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 导线穿管表示
水电图纸上各种符号的意义
DN15 管径15mm D外径×δ壁厚D108×4 d内径d230 裸导线 线芯材料 特性 派生形状加工软、硬轻、加强 符号意义符号意义符号意义符号意义符号意义符号意义 T L 铜线 铝线 Y G 圆型 沟型 J X 绞制 镀锡 R Y F G 柔软 硬 防腐 钢芯 Q J 轻型 加强型 1 2 3 第一种 第二种 第三种 常用裸导线的型号 型号名称导线截面 LJ 铝绞线10~800 LGJ 钢芯铝绞线10~800 LGJQ 轻型钢芯铝绞线150~700 LGJJ 加强型钢芯铝绞线150~400 TJ 铜绞线10~400 TJR 软铜绞线0.012~500 TJRX 镀锌软铜绞线0.012~500 绝缘导线 性能代码用途线芯材料绝缘扩套派生 符号意义符 号 意义符 号 意义符 号 意义符 号 意义符 号 意义 ZR NH 阻燃 耐火 A B Y T HR HP 安装线 布电线 移动电器线 天线 电话软线 电话配线 T L 铜 铝 V F Y X F ST 聚氯乙烯 氟塑料 聚乙烯 橡皮 氯丁橡皮 天然丝 V H B N SK L 聚氯已烯 橡皮 编织套 尼龙套 尼龙丝 腊克 P R S B D P1 屏蔽 软 双绞 平行 带形 缠绕屏蔽 橡皮绝缘导线的型号 型号名称导线截面主要用途 BX 铜芯橡皮线0.75~500 用于交流500V及以下，直接1000V及以下的户 内外架空、明设、穿管固定敷设的照明及电气设 备电路 BLX 铝芯橡皮线 2.5~700 BXR 铜芯橡皮软线0.75~400 用于交流500V及以下，直流1000v及以下电气 设备及照明装置要求电线比较柔软的室内安装
水电计算方法 识图 符号表示SC
水电计算方法识图符号表示SC:钢管PC:PVC 聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷 YJV:电缆SYV:电视线 PE:接地(黄绿相兼)PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号 D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中：a--回路编号b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 表示2根导线表示3根导线表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气

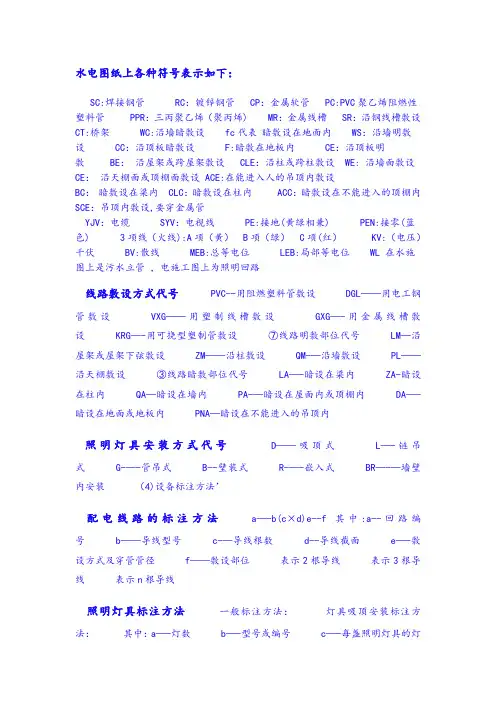

水电图纸上各种符号表示
水电图纸上各种符号表示如下： SC:焊接钢管? RC：镀锌钢管 CP：金属软管 PC:PVC聚乙烯阻燃性塑料管? PPR：三丙聚乙烯（聚丙烯）MR：金属线槽 SR：沿钢线槽敷设CT:桥架? WC:沿墙暗敷设??fc代表暗敷设在地面内WS:沿墙明敷设? CC:沿顶板暗敷设? F:暗敷在地板内? CE:沿顶板明敷? BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管 YJV:电缆? SYV:电视线? PE:接地(黄绿相兼)? PEN:接零(蓝色)? 3项线(火线):A项(黄)?B项(绿)?C项(红)? KV:(电压)千伏? BV:散线? MEB:总等电位? LEB:局部等电位? WL 在水施图上是污水立管，电施工图上为照明回路 线路敷设方式代号?PVC——用阻燃塑料管敷设? DGL——用电工钢 管敷设?VXG——用塑制线槽敷设?GXG——用金属线槽敷设? KRG——用可挠型塑制管敷设? ⑦线路明敷部位代号? LM—沿屋架或屋架下弦敷设? ZM——沿柱敷设? QM——沿墙敷设? PL——沿天棚敷设? ③线路暗敷部位代号? LA——暗设在梁内? ZA—暗设在柱内? QA—暗设在墙内? PA——暗设在屋面内或顶棚内? DA——暗设在地面或地板内? PNA—暗设在不能进入的吊顶内? 照明灯具安装方式代号?D——吸顶式?L——链吊式? G———管吊式? B——壁装式? R———嵌入式? BR———墙壁内安装? (4)设备标注方法’? 配电线路的标注方法? a——b(c×d)e——f其中：a--回路编号? b--导线型号? c--导线根数? d--导线截面? e--敷设方式及穿管管径? f--敷设部位? 表示2根导线? 表示3根导线? 表示n根导线? 照明灯具标注方法?一般标注方法：? 灯具吸顶安装标注方法：? 其中：a--灯数? b--型号或编号? c--每盏照明灯具的灯泡个数? d--
水电图纸上各种符号表示
水电图纸上各种符号表 示 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
水电图纸上各种符号表示如下： SC:焊接钢管? RC：镀锌钢管 CP：金属软管 PC:PVC聚乙烯阻 燃性塑料管? PPR：三丙聚乙烯（聚丙烯）MR：金属线槽 SR： 沿钢线槽敷设CT:桥架? WC:沿墙暗敷设??fc代表暗敷设在地面 内WS:沿墙明敷设? CC:沿顶板暗敷设? F:暗敷在地板内? CE:沿顶板明敷? BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的 吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 ACC：暗敷设在不能进入 的顶棚内 SCE：吊顶内敷设,要穿金属管 YJV:电缆? SYV:电视线? PE:接地(黄绿相兼)? PEN:接零(蓝色)? 3项线(火线):A项(黄)?B项(绿)?C项(红)? KV:(电压)千伏? BV:散线? MEB:总等电位? LEB:局部等电位? WL 在水施图上是污 水立管，电施工图上为照明回路 线路敷设方式代号?PVC——用阻燃塑料管敷设? DGL——用电工钢管敷设? VXG——用塑制线槽敷设? GXG——用金属线槽敷设? KRG——用可挠型塑制管敷设? ⑦线路明敷部位代号? LM—沿屋架或屋架下弦敷设? ZM——沿柱敷设? QM——沿墙敷设? PL——沿天棚敷设? ③线路暗敷部位代号? LA——暗设在梁内? ZA—暗设在柱内? QA—暗设在墙内? PA——暗设在屋面内或顶棚内? DA——暗设在地面或地板内? PNA—暗设在不能进入的吊顶内?
电气设备符号大全
電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆； KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm 铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm
水电图纸符号图例安装方法
水电图纸符号图例 字符，符号 SC:钢管PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷 YJV:电缆SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB:总等电位LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中：a--回路编号b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 表示2根导线表示3根导线表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）
水电图纸常用符号解释.
水电图纸常用符号解释 一、字符，符号 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f 其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线表示3根导线表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 二、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安
水电图纸上各种符号的意义
水电图纸上各种符号的意义 SC:钢管 PC: PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV: (电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 线路暗敷部位代号 LA——暗设在梁 ZA—暗设在柱 QA—暗设在墙 PA——暗设在屋面或顶棚 DA——暗设在地面或地板 PNA—暗设在不能进入的吊顶 照明灯具安装方式代号： D——吸顶式 L——链吊式 G——管吊式 B——壁装式
R——嵌入式 BR—墙壁安装 配电线路的标注方法： a——b(c×d)e——f 其中： a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 如何识别配电图以及上面电器符号 配电系统图怎么看，符号，字母含义等 配电系统图上的符号 系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC ZR 表示阻燃 YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 4*25+1*16是线的平方数 SC是表示水煤气钢管 CT是表示电缆桥架敷设 80说的是公称直径既不是外径也不是径 ACC是表示：暗敷设在不能进人的吊顶 BV(2*6+E6)SC20-C： BV：是聚氯乙烯绝缘电线 2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷 “LGJ185/25” LGJ是钢芯铝绞线的意思， 185是指导线的截面积， 25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路 在插座中：L----火线、N----零线、G---地线、插座部有此符号标识。 颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。 转换开关型号：
电气设备符号大全
電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架
CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆； KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm 铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 2 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm
