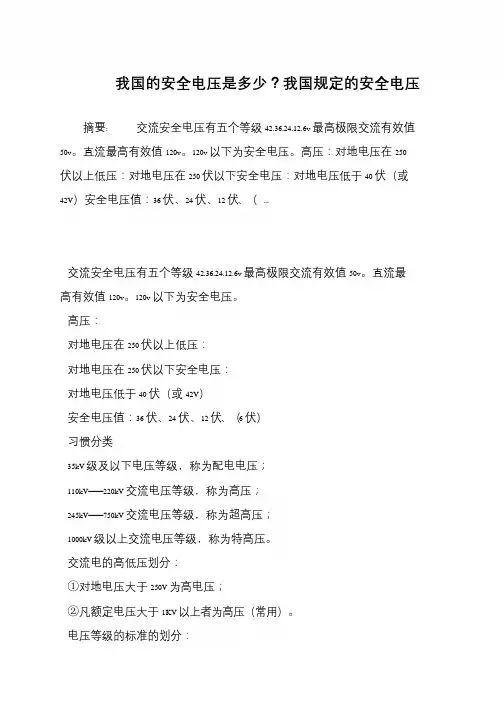

1安全电压级别我国有关标准规定36v24v12v三个电压等级为...

1.电路的组成

电路就是电流所流经的路径。不论电路的结构如何复杂，但就其作用来说，一个完整的电路(如图6-1)由电源、负载、保护装置及导线等四部分组成。

图6-1 电路组成

2.电路图

在设计、安装或维修各种实际电路时，经常要画出表示电路连接情况的图。如果是画实物连接图，虽然直观，但很麻烦。所以很少画实物图，而是画电路图。所谓电路图就是用国家统一规定的符号，来表示电路连接情况的图。

3．电路的状态

电路一般有三种状态：通路状态、断路状态和短路状态。

（1）通路状态：电源与负载连接成闭合回路的状态。

（2）断路状态：电源与负载没有连接成闭合回路的状态。

（3）短路状态：电源未经负载而直接由导线连接成闭合回路的状态。

4．直流电

直流电是指大小和方向都不随时间而变化的电流。

5．交流电

交流电是指电流（及电压、电动势）的大小和方向随时间的变化而变化的电流。交变电流、交变电压和交变电动势统称为交流电。通常将交流电分为正弦交流电和非正弦交流电两大类，正弦交流电是指其交流量随时间按正弦规律变化。一般家庭用电为交流220V，50HZ。

6. 日常生活中取电用电都会使用到插座，常见插座有：

（1）电脑插座又称网络插座、网线插座、宽带插座、网络面板。电脑插座有一种从电话中分离，所以就有了电话电脑一体插座；电脑插座另一种从有线电视分离，所以有了电视电脑一体插座；

（2）电话插座；

（3）电视插座又称TV插座、电视面板、有线插座；

（4）空调插座，又称16A插座，因为一般的插座都是10A电流，而空调插座是16A电流。

7.常见的灯具介绍

现代灯具主要应用于包括家居照明,商业照明,工业照明,道路照明,景观照明,特种照明等场所。家居照明从电的诞生出现了最早的白炽灯泡，后来发展到荧光灯管，再到后来的节能灯、卤素灯、卤钨灯、气体放电灯和LED特殊材料的照明等等，所有的照明灯具大多还是在这些光源的发展下而发展，如从电灯座到荧光灯支架到各类工艺灯饰等。

8．日光灯照明电路常见故障分析

9．平面图的识读

常用图例

识读方法

图纸上的线条都是示意性的，因此在识读图纸时还必须熟悉给水管道的施工工艺。在识读平面图时，应掌握的主要内容和注意事项如下：

（1）查明卫生器具、用水设备和升压设备的类型、数量、安装位置及定位尺寸。

卫生器具和各种设备通常都是用图例画出来的，它只说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识读时必须结合有关详图和技术资料，搞清楚这些器具和设备的构造、接管方式及尺寸。

（2）弄清给水引入管的平面位置、走向、定位尺寸、与室外给水管网的连接形式、管径及坡度。

（3）查明给水干管、立管、支管的平面位置与走向、管径尺寸及立管的编号。从平面图上可清楚地查明管道是明装还是暗装。

（4）给排水平面图的比例一般与建筑平面图相同，常用1：100、1：200、1：50等。

10．系统图的识读

给水管道系统图主要表明管道系统的立体走向。在给水系统图上，卫生器具不画出来，只需画出水龙头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性立体图，并以文字说明。

（1）查明给水管道的走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

（2）识读管道系统图时，应结合平面图及说明，了解和确定管材及配件。

（3）系统图上对各楼层标高都有注明，看图时可据此分清各层管路。

11.说明：圆圈里带阿拉伯数字或大写字母的线称为定位轴线。

为指北针，针尖指向北方。

1.该图是首层平面图，绘图比例为1:100，南面主卧室（带卫生间的房间）的宽是3300，长是4200，主卧室窗C1的宽度是1500，⑤轴线和⑦轴之间的距离为2400，楼梯间的宽度是2400，A、B轴线之间的距离是4200。
