中空玻璃传热系数计算
6mm+9A+6mmLow-e中空玻璃K(U)值计算书

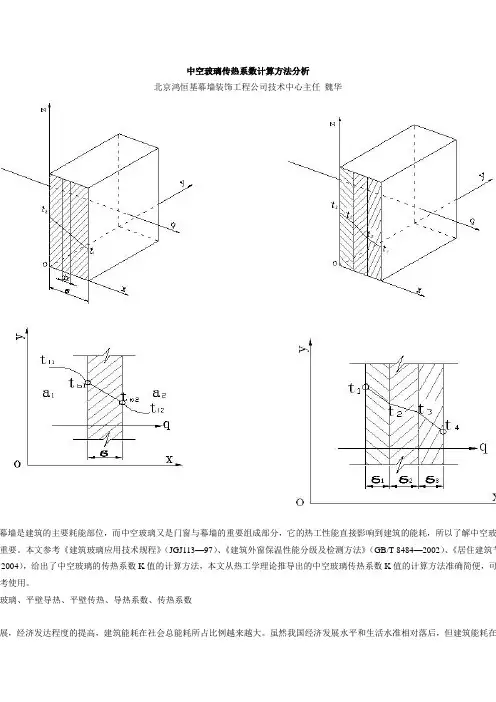

1、计算公式及取值
P r=μc /λ
式中μ——动态黏度，取1.761×10-5kg/（m?s）；
c——比热容，空气取 1.008×103J/（kg?K）、氩气取0.519×103J/（kg?K）；
λ——导热系数，空气取2.496×10-2W/（m?K）、氩气取1.684×10-2W/（m?K）。
G r=9.81s 3ΔTρ2/Tmμ2
式中s——中空玻璃的气层厚度（m）；
ΔT ——外片玻璃表面温差，取15K；
ρ——密度，空气取1.232kg/m3、氩气取1.669 kg/m3；
T m——玻璃的平均温度，取283K；
μ——动态黏度，空气取1.761×10-5kg/（m?s）、氩气取2.164×10-5kg/（m?s）。
N u= 0.035（G r Pr）0.38，如计算结果Nu＜1，取Nu=1。
H g= N u λ/s W/（m2?K）
H T =4σ（1/ε1+1/ε2-1）-1×Tm 3
式中σ——常数，取5.67×10-8 W/（m2?K4）；
ε1 ——外片玻璃表面的校正辐射率；
ε2 ——内片玻璃表面的校正辐射率；
ε1、ε2取值：
普通透明玻璃τν＞15% 0.837 （GB/T2680表4）
真空磁控溅射镀膜玻璃τν≤15% 0.45 （GB/T2680表4）
τν＞15% 0.70 （GB/T2680表4）
LOW-E镀膜玻璃τν＞15% 应由试验取得，如无试验资料时可取
0.09~0.115。
h s = h g + h T
1/h t=1/h s+δ/ r1
式中δ——两片玻璃总厚度；
r1——玻璃热阻，取1（m?K）/W。
1/U=1/h e +1/h i+1/h t
式中h e——玻璃外表面换热系数，取21（19）W/（m2?K）；
h i——玻璃内表面换热系数，取8（8.7）W/（m2?K）。括号中数字为GB50176有关规定。
2、计算
P r=μc/λ=1.761×10-5×1.008×103 /2.496×10-2 =0.711
G r=9.81s3ΔTρ2/Tmμ2=9.81×0.0063×15×1.2322/283×
（1.761×10-5）2= 550
N u 0.035（Gr Pr）0.38= 0.035（0.711×550）0.38=0.09 取Nu=1 H g= Nu λ/s =1×2.496×10-2/0.006=4.16 W/（m2?K）
HT=4σ（1/ε1+1/ε2-1）-1×Tm 3=4×5.67×10-8×（1/0.837+1/0.10-1）-1×2833=0.504 W/（m2?K）
h s = hg + h T =4.16+0.504=4.664W/（m2?K）
1/h t=1/h s+δ/ r1=1/4.664+0.012/1=0.23（m2?K）/ W
1/U=1/h e +1/h i+1/h t=1/8+1/21+0.23=0.403 m2?K）/ W
U=1/0.403=2.481 W/（m2?K）
3、结论
经计算6mm+9A+6mmLow-e中空玻璃的传热系数即K值为2.481 W/（m2?K），符合设计要求的2.5 W/（m2?K）。
