某城镇污水处理厂工艺设计
一、总论 (4)
1、设计题目 (4)
2、设计资料 (4)
1.2.1城市概述 (4)
1.2.2自然条件 (4)
1.2.3规划资料 (4)
二、污水处理工艺流程说明 (5)
1、方案确定的原则 (5)
2、可行性方案的确定 (5)
3、污水处理工艺流程的确定 (5)
4、污水处理工艺流程说明 (6)
2.4.1进出污水水质 (6)
三、处理构筑物设计 (7)
1、格栅 (7)
3.1.1栅条间隙数n： (7)
3.1.2有效栅宽： (7)
3.1.3过栅水头损失： (8)
3.1.4栅后槽的总高度： (8)
3.1.5格栅的总长度： (8)
3.1.6每日栅渣量： (9)
2、污水提升泵房 (9)
3.2.1设计计算 (9)
3、沉砂池 (10)
3.3.1平流式沉沙池的设计参数 (10)
3.3.2平流式沉砂池设计 (10)
4、氧化沟 (12)
3.4.1氧化沟类型选择 (13)
3.4.2设计参数 (13)
3.4.3设计流量 (14)
3.4.4去除 (14)
3.4.5脱氮 (15)
3.4.6除磷 (16)
3.4.7氧化沟总容积及停留时间 (16)
3.4.8需氧量 (17)
3.4.9氧化沟尺寸 (18)
3.4.10进水管和出水管 (18)
3.4.11出水堰及出水竖井 (19)
5、浓缩池 (19)
3.5.1设计参数 (19)
3.5.2中心管面积 (19)
3.5.3沉淀部分的有效面积 (20)
3.5.4浓缩池有效水深 (20)
3.5.6校核集水槽出水堰的负荷 (21)
3.5.7浓缩部分所需的容积 (21)
3.5.8圆截锥部分的容积 (21)
3.5.9浓缩池总高度 (21)
四、参考文献 (23)
一、总论
1、设计题目
某城镇污水处理厂工艺设计
2、设计资料
1.2.1城市概述
城市概况——江南某城镇位于长江冲击平原，占地约 6.3 km2，呈椭圆形状，最宽处为 2.4 km ，最长处为 2.9 km 。
1.2.2自然条件
自然特征——该镇地形由南向北略有坡度，平均坡度为 0.5 ‰，地面平整，海拔高度为黄海绝对标高3.9～5 .0 m，地坪平均绝对标高为4.80 m。属长江冲击粉质砂土区，承载强度7～11 t/m2，地震裂度6 度，处于地震波及区。全年最高气温40 ℃，最低-10 ℃。夏季主导风向为东南风。极限冻土深度为17 cm。全年降雨量为1000 mm。污水处理厂出水排入距厂150 m的某河中，某河的最高水位约为4.60 m，最低水位约为1.80 m，常年平均水位约为3.00 m。
1.2.3规划资料
规划资料——该城镇将建设各种完备的市政设施，其中排水系统采用完全分流制体系。规划人口：近期30000 人，2020年发展为60000 人，生活污水量标准为日平均200 L/人。工业污水量近期为5000 m3/d，远期达10000 m3/d，工业污水的时变化系数为1.3，污水性质与生活污水类似。生活污水和工业污水混合后的水质预计为：BOD5 = 200 mg/L，SS = 250 mg/L，CODcr = 400 mg/L，NH4＋-N = 30 mg/L，总P = 4 mg/L；要求达到的出水水质达到国家污水综合排放二级标准。规划污水处理厂的面积约25600 m2，厂区设计地坪绝对标高采用5.00 m，处理厂四角的坐标为：
X — 0 ， Y — 140 ； X — 0 ， Y — 0 ；
X — 175 ， Y — 140 ； X — 190 ， Y — 0 。
污水处理厂的污水进水总管管径为DN800，进水泵房处沟底标高为绝对标高0.315 m，坡度1.0 ‰，充满度h/D = 0.65。
处理厂污泥经浓缩脱水后外运填埋处置。
二、污水处理工艺流程说明
1、方案确定的原则
(1)采用先进、稳妥的处理工艺，经济合理，安全,可靠。
(2)合理布局，投资低，占地少。
(3)降低能耗和处理成本。
(4)综合利用，无二次污染。
(5)综合国情，提高自动化管理水平。
2、可行性方案的确定
城市污水的生物处理技术是以污水中含有的污染物作为营养源，利用微生物的代谢作用使污染物降解，它是城市污水处理的主要手段，是水资源可持续发展的重要保证。城市二级污水处理厂常用的方法有：传统活性污泥法、AB法、氧化沟法、SBR法等等。
3、污水处理工艺流程的确定
氧化沟利用连续环式反应池（Cintinuous Loop Reator,简称CLR）作生物反应池，混合液在该反应池中一条闭合曝气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中的物质传递水平速度，从而使被搅动的液体在闭合式渠道中循环。
氧化沟工艺一般可不设初沉池，在不增加构筑物及设备的情况下，氧化沟内不仅可完成碳源的氧化，还可实现硝化和脱硝，成为A/O工艺；氧化沟前增加厌氧池可成为A2/O（A-A-O）工艺，实现除磷。由于氧化沟内活性污泥已经好氧稳定，可直接浓缩脱水，不必厌氧消化。
氧化沟污水处理技术已被公认为一种较成功的革新的活性污泥法工艺，与传统活性污泥系统相比，它在技术、经济等方面具有一系列独特的优点。
①工艺流程简单、构筑物少，运行管理方便。一般情况下，氧化沟工艺可比传统活性污泥法少建初沉池和污泥厌氧消化系统，基建投资少。另外，由于不采用鼓风曝气的空气扩散器，不建厌氧消化系统，运行管理要方便。
②处理效果稳定，出水水质好。实际运行效果表明，氧化沟在去除BOD
5
和SS方面均可取得比传统活性污泥法更高质量的出水，运行也更稳定可靠。同
时，在不增加曝气池容积时，能方便地实现硝化和一定的反硝化处理，且只要适当扩大曝气池容积，能更方便地实现完全脱氮的深度处理。
③基建投资省，运行费用低。实际运行证明，由于氧化沟工艺省去初沉池和污泥厌氧消化系统，且比较容易实现硝化和反硝化，当处理要求脱氮时，氧化沟工艺在基建投资方面比传统活性污泥法节省很多（当只需去除BOD
5
时，可能
节省不多）。同样，当仅要求去除BOD
5
时，对于大规模污水厂采用氧化沟工艺运
行费用比传统活性污泥法略低或相当，而要求去除BOD
5且去除NH
3
-N时，氧化沟
工艺运行费用就比传统活性污泥法节省较多。
④污泥量少，污泥性质稳定。由于氧化沟所采用的污泥龄一般长达20～30d，污泥在沟内得到了好氧稳定，污泥生成量就少，因此使污泥后处理大大简化，节省处理厂运行费用，且便于管理。
⑤具有一定承受水量、水质冲击负荷的能力。水流在氧化沟中流速为0.3～
0.4m/s，氧化沟的总长为L，则水流完成一个循环所需时间t=L/S,当L=90～600m 时，t=5～20min。由于废水在氧化沟中设计水力停留时间T为10～24h，因此可计算出废水在整个停留时间内要完成的循环次数为30～280次不等。可见原污水一进入氧化沟，就会被几十倍甚至上百倍的循环量所稀释，因此具有一定承受冲击负荷的能力。
⑥占地面积少。由于氧化沟工艺所采用的污泥负荷较小、水力停留时间较长，使氧化沟容积会大于传统活性污泥法曝气池容积，占地面积可能会大些，但因为省去了初沉池和污泥厌氧消化池，占地面积总的来说会少于传统活性污泥法。
4、污水处理工艺流程说明
2.4.1进出污水水质
⑴进水水质
生活污水和工业污水混合后的水质预计为：BOD
5
= 200 mg/L，SS = 250 mg/L，
COD = 400 mg/L，NH
4
＋-N = 30 mg/L，总P = 4 mg/L。
⑵出水水质
出水水质达到国家污水综合排放二级标准。BOD
5
= 30 mg/L，SS = 30 mg/L，
COD = 120 mg/L，NH
4
＋-N = 25 mg/L，总P = 1 mg/L。
⑶进水流量
规划人口：近期3万人，2020年发展为6万人，生活污水量标准为日平均200 L/人。工业污水量近期为5000 m3/d，远期达10000 m3/d，工业污水的时
变化系数为1.3，污水性质与生活污水类似。
污水处理厂：
设计日最大流量
s
m d m Q Q Q /289.0/250003.1100001020060000333max ==?+??=+=-工业
生活
三、处理构筑物设计
1、格栅
格栅用以去除废水中较大的悬浮物、漂浮物、纤维物质和固体颗粒物质，以
保证后续处理单元和水泵的正常运行，减轻后续处理单元的负荷，防止阻塞排泥管道。
格栅的设计计算主要包括格栅形式选择、尺寸计算、水力计算、栅渣量计算等。
3.1.1栅条间隙数n ：
max Q n bhv
= 式中：max Q ——最大设计流量，s m /3；
b ——栅条间隙，m ，取b =0.03m ；
h ——栅前水深，m ，取h =0.4m ；
v ——过栅流速，m s ，取v =0.9m s ； αsin ——经验修正系数，取α= 60；
则
n =259
.04.003.060sin 289.0≈???=?
3.1.2有效栅宽 B ：
(1)B S n bn =-+
式中：S ——栅条宽度，m ，取0.01 m 。
则： m bs n S B 99.02503.0)125(01.0)1(=?+-?=+-=
3.1.3过栅水头损失：
01h k h ?= αξsin 22
0??=g v h
式中：1h ——过栅水头损失，m ；
0h ——计算水头损失，m ；
ξ——阻力系数，栅条形状选用正方形断面所以
17.1)103.064.001
.003.0()1(22=-?+=-+=b S
b εξ，其中64.0=ε；
g ——重力加速度，2m s ，取g =9.812m s ；
k ——系数，格栅受污物堵塞后，水头损失增大倍数，一般采用k =3；
则： αξsin 221g v k h =m 125.060sin 81.929.017.132
=????=?
3.1.4栅后槽的总高度H ：
12H h h h =++
式中：2h ——栅前渠道超高，m ，取2h =0.3m 。
则： 12H h h h =++=0.4+0.125+0.3=0.0.825
3.1.5格栅的总长度L ：
αtan 0.15.01
21H m m L L L ++++=
式中：1L ——进水渠道渐宽部位的长度，m ，1
1
1tan 2αB B L -=，其中，
1B 为进水渠道宽度，m ,1α为进水渠道渐宽部位的展开角度，取1α=20；
2L ——格栅槽与出水渠道连接处的渐窄部分长度，m ，取
125.0L L =；
1H ——格栅前槽高，m .
则：111tan 2αB B L -=m 46.020tan 265.099.0=-=?
125.0L L =m 23.0=
12H h h =+0.40.30.7m =+=
αtan 0.15.0121H m m L L L ++++=m 59.260tan 7.00.15.023.046.0=++++=?
3.1.6每日栅渣量W ： 1000864001max ???=
z K W Q W 式中：W ——每日栅渣量，d m /3；
1W ——单位体积污水栅渣量，)10/(333污水m m ，取1W =0.0733310m m 污水；
z K ——污水流量总变化系数.
则： 1000864001max ???=z K W Q W d m d m /189.1/1000
47.18640007.0289.033=???= 由所得数据，所以采用机械除污设备。
2、污水提升泵房
提升泵房以提高污水的水位，保证污水能在整个污水处理流程过程中流过，从而达到污水的净化。
3.2.1设计计算
设计水量为d m /250003，选用2台潜水排污泵（一用一备），则流量为
310000416.7/241
Q w m h n ===?h m /1042250003=。 型号 排出口径(mm) 流量(m 3/h)
扬程(m) 转速(r/min) 功率(kw)
泵的选型如下：表3-2
3、沉砂池
沉砂池的形式有平流式、竖流式和曝气沉砂池。其作用是从污水中去除沙子，
渣量等比重较大的颗粒，以免这些杂质影响后续处理构筑物的正常运行。工作原理是以重力分离为基础，即将进入沉砂池的污水流速控制在只能使比重大的无机颗粒下沉，而有机悬浮颗粒则随水流带走。
设计中采用的平流式沉砂池是最常用的一种形式，它的截留效果好，工作稳
定，构造简单。
3.3.1平流式沉沙池的设计参数
（1）污水在池内的最大流速为0.3m/s ，最小流速应不小于0.15m/s;
（2）最大时流量时，污水在池内的停留时间不应小于30s ，一般取30s —60s;
（3）有效水深不应大于1.2m ，一般采用0.25—1.0m ，每格宽度不宜小于0.6m;
（4）池底坡度一般为0.01—0.02，当设置除砂设备时，可根据除砂设备的要求，确定池底的形状。
3.3.2平流式沉砂池设计
⑴沉砂部分的长度L ：
vt L =
式中： L ——沉砂池沉砂部分长度，m ;
v ——最大设计流量时的速度，m s ，取s m v /3.0=。
t ——最大设计流量时的停留时间，s ，取t =30s 。
则：m vt L 9303.0=?==
⑵水流断面面积 A
max Q A v
= 式中：A ——水流断面面积，2m ；
250QW600-7-22 25
max Q ——最大设计流量，3m s 。
则： max Q A v =
2963.03
.0289.0m ==
⑶沉砂池有效水深2h ：
采用两个分格，每格宽度m b 6.0=，总宽度m B 2.1=
B
A h =2 式中：
B ——池总宽度，m ；
2h ——设计有效水深，m 。 则： 8025.02
.1963.02===
B A h （<1.2m,合理） ⑷贮砂斗所需容积V ： 6max 10
86400???=z K X T Q V 式中：V ——沉砂斗容积，3m ；
X ——城镇污水的沉砂量，36310/m m 污水，取36310/30m m X =污水； T ——排砂时间的间隔，d ，取d T 2=；
z K ——污水流量总变化系数。 则：366max 019.11047.1302289.0864001086400m K X T Q V z =????=???=
⑸贮沙斗各部分尺寸计算：
设贮沙斗底宽m b 5.01=，斗壁与水平面的倾角为60°；则贮沙斗的上口宽b 2为： 13260tan 2b h b +?
'=
贮砂斗的容积1V ： )
(21213311S S S S h V ?++'= 式中：1V ——贮砂斗容积，3m ；
3
h '——贮砂斗高度，m ，取3'h =0.35m ； 21,S S ——分别为贮砂斗下口和上口的面积，2m 。 则：m b h b 904.05.060tan 35.0260tan 2132=+?
?=+?'=
)
(21213311S S S S h V ?++'= )(212221331b b b b h ++'=322177.0)5.0904.05.0904.0(35.03
1m =?++??=
⑹贮砂室的高度3h ：
假设采用重力排砂，池底设6%的坡度坡向砂斗，则： 2
206.006.023233b b L h l h h '--+'=?+'= 式中：'b ——两沉砂斗之间的平台长度，m ，取'b =0.2m 。
则： 2206.0233b b l h h '--?+'=m 56.02
2.0904.02906.035.0=-?-?+=
⑺池总高度H ：
123H h h h =++
式中：H ——池总高度，m ；
1h ——超高，,m 取1h =0.3m ；
则：123H h h h =++m 6625.156.08025.03.0=++=
⑻核算最小流速m in v ： min
1min min A n Q v ?= 式中：min Q ——设计最小流量，s m /3；
1n ——最小流量时工作的沉砂池数目；
min A ——最小流量时沉砂池中的过水断面面积，2m ； 则：)/(249.05
.08025.011.0min 1min min s m A n Q v =??==(>0.15m/s,合格) 4、氧化沟
氧化沟是延时曝气法的一种特殊形式，一般采用圆形或椭圆形廊道，池体狭长，池深较浅，在沟槽中设有机械曝气和推进装置，近年来也有采用局部区域鼓风曝气外加水下推进器的运行方式。池体的布置和曝气、搅拌装置都有利于廊道内的混合液单向流动。通过曝气或搅拌作用在廊道中形成0.25—0.30m/s 的流
污水处理厂工艺设计
污水处理厂工艺设计 1污水、污泥处理工艺 1?1污水处理工艺 （1）预处理及污水二级处理工艺选择 污水处理厂的工艺选择应根据现状工艺条件、进水水质、出水要求、污水厂规模, 污泥处置方法、气象环境条件及技术管理水平、工程地质等因素综合考虑后确定。 根据本工程进水水质和出水水质，各项污染物的去除率如表4-1所示。 表4-1 :设计进出水水质及去除率（单位：mg/L） 从已经批复的可研知，本工程工业废水量约占60%由于工业集中区废水成分复杂，可生化性较差，本工程采用混凝沉淀法+水解酸化，是否需要加药或者加药量的控制，根据后续水解酸化池的运行情况来调整。从表4-1可以看出，对TN NH3-N及TP的去除率要求较高，因此为满足处理要求，水解酸化池后续需采用脱氮除磷污水二级处理+ 深度处理工艺。 1）常用脱氮除磷处理工艺 目前，用于城市污水处理、具有一定脱氮除磷效果的污水处理工艺大致分为两大类： 第一类为按空间进行分割的连续流活性污泥法； 第二类为按时间进行分割的间歇式活性污泥法。 ①按空间分割的连续流活性污泥法 按空间分割的连续流活性污泥法是指各种处理功能如进水、曝气、沉淀、出水在不同的空间（不同池子）内完成。较成熟的工艺有A/O （厌氧/好氧）法、A2/O法和氧 化沟法等。 ② 按时间分割的间歇式活性污泥法 目前常用的间歇式活性污泥法有：传统SBR X艺、CAST工艺、UNITAN工艺、MSBR
2）可用于本工程的污水处理工艺 常用的具有除磷脱氮功能的污水处理工艺都有其适用性及优缺点。根据《城市污 水处理及污染防治技术政策》（建城[2000]124号），对于二级强化处理，“日处理能力 在10万立方米以下的污水处理设施，除采用 A/O 法、A 2 /O 法等技术，也可选用具有脱 氮除磷功能的氧化沟法、SBR 法、水解好氧法和生物滤池法等”。根据 XX 镇污水厂进 出水指标的要求，污水处理工艺宜选择成熟、稳妥、易于维护管理、运行费用低的工 2 艺。我们选择MSBR A/O 法作为工艺比选方案。 CDA7O 对于A 7O 法，其技术原理说明如下： A 2 /O 法即厌氧/缺氧/好氧活性污泥法。其构造是在 A/O 工艺的厌氧区之后、好氧 区之前增设一个缺氧区，好氧区具有硝化功能，并使好氧区中的混合液回流至缺氧区 进行反硝化，使之脱氮。污水在流经三个不同功能分区的过程中，在不同微生物菌群 作用下，使污水中的有机物、氮和磷得到去除，达到同时进行生物除磷和生物除氮的 目的。该工艺是最简单的除磷脱氮工艺，在厌氧、缺氧、好氧交替运行的条件下，可 抑制丝状菌的繁殖，克服污泥膨胀，使得 SVI 值一般小于100,有利于泥水分离。由于 厌氧、缺氧和好氧三个区严格分开，有利于不同微生物菌群的繁殖生长，脱氮除磷效 果好。目前，该法在国内外广泛使用，其运行效果稳定，脱氮除磷效果好。 图4.1典型的A 2 /O 工艺流程框图 A 2 /O 工艺具有以下优点： 通过污水和回流污泥、混合液回流的合理布点，可以实现不同的工况；根据进水水 质、水量的变化，通过调整实现不同的工况，对污水进行有针对性的处理； 整个生物池布置简洁，分区明确，池数适中，对称布置，配水、配泥、配气灵 进水 混合液回流
某城镇污水处理厂工艺初步设计设计说明书(含计算书)
某城镇污水处理厂工艺初步设计设计说明书(含计算书)
目录 1 设计概论 (1) 1.1 课题意义 0 1.2 城镇污水常用处理方法 0 1.3 设计任务 (2) 1.4 设计资料 (3) 1.4.1 厂区概况 (3) 1.4.2 设计规模 (3) 1.4.3 设计水质 (3) 2 污水处理工艺选择 (4) 2.1 常用的城镇污水处理工艺比选 (4) 2.2 工艺方案确定 (7) 2.2.1 A2/O工艺原理 (8) 2.2.2 A2/O工艺流程图 (8) 3 污水处理构筑物设计计算 (9) 3.1 设计水量 (9) 3.2 粗格栅 (9) 3.2.1设计说明 (9) 3.2.2设计要求 (9) 3.2.3设计计算 (10) 3.3 污水提升泵房 (12) 3.3.1 设计说明 (13) 3.3.2 设计要求 (13)
3.3.3 设计计算 (14) 3.4 细格栅 (15) 3.4.1 设计说明 (15) 3.4.2 设计参数 (15) 3.4.3 设计计算 (15) 3.5 沉砂池 (16) 3.5.1 设计说明 (16) 3.5.2 设计要求 (16) 3.5.3 设计参数 (17) 3.5.4 设计计算 (17) 3.6 A2/O生物反应池 (18) 3.6.1 判断是否可用A2/O法 (19) 3.6.2 设计参数 (19) 3.6.3 设计计算（污泥负荷法） (20) 3.7 二沉池 (26) 3.7.1 设计说明 (26) 3.7.2 设计要点 (27) 3.7.3 设计参数 (27) 3.8 配水配泥井 (30) 3.9 接触消毒池 (31) 3.9.1 设计说明 (31) 3.9.2 设计参数 (31) 3.9.3 设计计算 (31) 4 污泥处理构筑物的设计计算 (33) 4.1 污泥量的计算 (33)
城市污水处理厂设计采用的规范和标准
城市污水处理厂设计采用的规范和标准 (1)、《城镇污水处理厂污染物排放标准》GB18918-2002(2)、《污水排入城市下水道水质标准》CJ3082-1999 (3)、《广东省地方标准水污染物排放限值》—2001(4)、《城市污水处理厂污水、污泥排放标准》CJ3025—93(5)、《室外排水设计规范》GBJ14—87(1997年版) (6)、《建筑给水排水设计规范》GBJ15—88(1997年版) (7)、《建筑结构荷载规范》GBJ9—87 (8)、《混凝土结构设计规范》GBJ10—89 (9)、《水工混凝土结构设计规范》DL／T5057—1996 (10)、《建筑地基基础设计规范》GBJ7—89 (11)、《钢结构设计规范》GBJ17—88 (12)、《建筑抗震设计规范》GBJ11—89 (13)、《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31—89 (14)、《建筑结构设计统一标准》GBJ68—84 (15)、《建筑设计防火规范》GBJ16—87(1997年版) (16)、《地下工程防水技术规范》GBJ108—87 (17)、《工业企业设计卫生标准》TJ36—79 (18)、《工业与民用供配电系统设计规范》GB50052—92(19)、《10kv及以下变电所设计规范》GB50053—92 (20)、《低压配电装置及线路设计规范》GB50054—92 (21)、《建筑防雷设计规范》GB50057—92
(22)、《爆炸和火灾危险环境电力装置设计规范》GB50058—92(23)、《110kv变电所设计规范》GB50059—923030 (24)、《电力装置的继电保护和自动装置规范》GB50062—92(25)、《供水排水用铸铁闸门》CJ/T300—92 (26)、《电动装置技术条件》JB2921—81

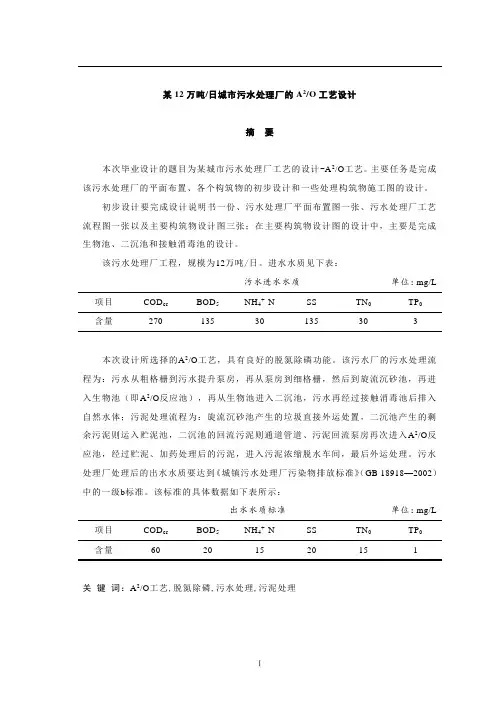

某12万吨日城市污水处理厂的A2O工艺设计
