红外对射方案

虹康别墅红外对射方案

一、概述

当前，随着经济的发展，一个个新的小区建设，人们对小区的设备安全防范越来越重视，采取了许多措施来保护小区的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数小区多设在郊区，小区的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理小区的财产安全不受任何侵害。

二、设计指导思想

本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：

1）先进性

在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。

2）可靠性

必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。

3）实用性和便利性

在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，

并且经久耐用。

4）可扩充性与经济性

为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。

5) 规范性与结构化

三、系统目标

别墅的防护主要为周界防盗报警。

设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，同时防范非法翻阅围墙或窗户。周界防越报警系统就是要别墅周界的管理，防止非法人员通过翻越窗子进入院子，辅助保安对于小区的安防管理，降低小区保安的工作难度。

四、系统功能

报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。

根据四周地形特点，设置了不同对数对射式红外报警探测器位于小区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

其系统构成图如下：

对射探头：由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域。如果有人企图跨越被保护区域，则两条红外线被同

时遮挡，接收端输出报警信号，触发报警主机报警。如果有飞禽（如小鸟、鸽子）

飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射

端认为正常，不向报警主机报警。

五、系统特点

（1）低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更具有高稳定性和误报率极低的特点，对室外环境工作表现出极强适应性。（2）稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。

（3）计算机监控集成

采用数字化处理技术，能以电子地图、数据库记录等手段对警情作出迅速

反应，并可与其它安防系统联动，达到万无一失的目的。

（5）反应迅速：

接警时间极短，报警控制器检测到报警信号后，在0.5s 内即可将报警信

息上报至控制中心。

（6）系统安装运行、维护成本低，使用寿命长

（7）在线电子地图显示报警位置

通过各组团的报警软件，可直观的显示各种平面地图，发生报警时，可直

观显示警情确切位置与报警类型。

六、系统主要设备性能

虹康别墅红外对射系统报价

上海获裕电子有限公司

红外对射设计方案

周界防盗报警系统设计方案方案介绍

一、周界防盗报警系统作用当前，随着经济的发展，一个个新的厂房建设，人们对工厂的设备安全防范越来越重视，采取了许多措施来保护工厂的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的厂房都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数厂方多设在郊区，厂房的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理厂区的财产安全不受任何侵害，最安全有效的方法是： 1、在厂区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性及高。 2、在厂房的四周每一边大约与正中的位置上安装一个超大声音的警笛，厂区的四周四条边上安装四个警笛，无论是哪条边有人入侵，该条边的警笛立即报警，发出巨大的声音。偷盗者都是很心虚的，当听到如此大的警笛声都会吓的魂飞魄散，逃之夭夭。 3、报警主机要有专人来管理，报警时主机上会显示报警的防区，显示的防区就代表该方位有人入侵，因此报警中心必须要有人值守。以便警情得到迅速处理。

二、周界防盗报警系统的要求如下： 1、广泛性----要求厂区的每个重要部位都能得到保护。 2、实用性----要求每个防范子系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。 3、系统性----要求每个防范子系统在案情发生时，除必须及时传到保安监控中心外,还要在该方位有警笛声。 4、可靠性----要求系统所设计的结构合理产品经久耐用。系统可靠。三、周界防盗报警系统结构及功能周界报警主机控制器：美国CK 2316 16防区报警主机16个完全可编程防区、液晶或LED键盘可选、遥控编程、现代风格、32个用户密码、双重、分类、备份报告形式、128条带日期/时间的事件记录周界报警主机报警显示器

博世红外对射调试说明

常用调试说明报警主机的编程并不是很复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。编程前请认真阅读说明书，正确的接好连线。（正确接好连线是编好程序的前提）。如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。 1. 正常布防：密码（1234）+“布防”键。 2. 撤防和消警：密码（1234）+“撤防”键。 3. 强制布防：密码（1234）+“布防”键+“旁路”键 4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008） 5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。 6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。（出厂值，可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 7. 确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。其中01代表延时防区；03代表即时防区；07代表24小时防区。（此项一般不用编写，用出厂值即可） 8. 确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。（注意：此项一定要编写） 9. 防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。此类表示防区使用那种扩充模块。如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。 10. 分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。 11. DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。出厂值是0；数据2表示有无公共分区，出厂值是0。（如果系统不分区，此项不用编程） 12. DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区， 0288代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。数据1、2可以设定为0—7，代表着1分区到8分区。（如果系统不分区，此项不用编程） 13. DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。数据1、2表示键盘的功能。0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。（如果系统不分区，此项不用编程）

红外对射系统方案

红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485总线方式。利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。每条485总线长度可达1.2KM，全中文的显示和操作界面。所有操作都在全中文的环境下实现，非常方便。即使第一次使用的用户也能灵活使用。减少总线负载。每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。键盘远程控制操作：键盘的最长安装距离为1.2KM。一台主机最多可连接4个中文键盘，并实现多路分控。电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。电子地图能清晰地反应报警区域位置等信息。管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。二．系统设计 1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。 2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。

红外对射方案

XX红外对射方案一、概述当前，随着经济的发展，人们对安全防范越来越重视，采取了许多措施来保护周边环境的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数娱乐场所，四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和场所的财产安全不受任何侵害。二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。 3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。 5) 规范性与结构化三、系统目标防护主要为周界防盗报警。设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范周边外闲杂人员进入，同时防范非法翻阅围墙或窗户。周界防越报警系统就是要对周界的管理，防止非法人员通过翻越窗子进入该场所，辅助保安对于场所的安防管理，降低场所保安的工作难度。四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将场所的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。根据自碧水长天的四周地形特点，设置了不同对数对射式红外报警探测器位于四周一面围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

红外对射产品安装使用说明书

线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0 北京盛世长远科技有限公司 2005年12月

订货说明 1 产品自签订购销合同后，供货周期为一个月。 2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。运输方式：中铁快运、铁路快件、航空运输等。 3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。 4本产品保修期为二年。 5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。并根据用户要求代办托运到指定地点。 6如需更多的资料、价格及供货方面的信息请与我公司联系。

目录一、概述 (4) 二、特点 (4) 三、工作原理与结构特征 (4) 四、技术参数 (7) 五、安装、布线与调试 (8) 1. 安装探测器的环境条件 (8) 2. 安装与布线 (9) 3. 安装高度及位置说明 (10) 4. 安装与调试 (11) 六、使用及操作 (12) 探测器基本功能的状态指示 (12) 探测器灰尘自动补偿功能 (13) 七、一般性故障的查询表 (13) 八、维护 (13) 九、备附件 (14)

一、概述 JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。该探测器设有调试指示功能，调试方法简单、方便。特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。二、特点 ? 接收器设有红、黄指示灯及音响指示，工程调试简便可靠； ? 具有光照自动监测补偿功能，有强的抗日光干扰能力； ? 具有故障自诊断功能； ? 根据现场调试情况自动修正灵敏度，保证探测器的一致性； ? ⑨?◆? ?⑨?? ???? ???? ? ???↖ ②??????????? ? ??? ? ?? ? ???? 三、工作原理与结构特征 C33型探测器由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。发射器与接收器相对安装，发射器发射出一束定强度的红外光束，接收器对发射器发出的红外光束进行采集放大，并通过内置单片机对采集的信号进行分析判断。探测器处于正常监视状态时，红外光强度稳定在一定范围内，当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。

实际工程中的红外对射方案

红外对射系统设计 1红外对射系统红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。红外光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法传输很远距离（600米内）。利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警，它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。通常以10米/秒的速度来确定最短遮光时间。若人的宽度为20厘米，则最短遮断时间为20毫秒。大于20毫秒报警，小于20毫秒不报警。目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。 2红外对射系统原理主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器第4部分：主动红外对射入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。”为什么要给出一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间，这有益于减少系统的误报警。主动红外对射发射机所发红外光束定发散角，在GBl0408.4—2000标准中规定：“室内使用时，发射机与接收机经正确安装和对准，并工作在制造厂商规定的探测距离，辐射能量有75％。被持久地遮挡时，接收机不应产生报警状态。”为了减少由此引起的误报警，安装使用中应让发射机与接收机轴线重合。

红外对射方案

红外对射方案一、概述当前，随着经济的发展，一个个新的校园建设，人们对校园的设备安全防范越来越重视，采取了许多措施来保护校园的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的校园都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为校园在郊区，校园的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入校区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理校园的财产和人员安全不受任何侵害。二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。 3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。 5) 规范性与结构化三、系统目标校园的防护主要为周界防盗报警。设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范校园外闲杂人员进入，同时防范非法翻阅围墙。周界防越报警系统就是要校园周界的管理，防止非法人员通过翻越围墙进入校园，辅助保安对于校园的安防管理，降低校园保安的工作难度。四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。根据学校的四周地形特点，设置了不同对数对射式红外报警探测器位于小区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

红外对射说明书接线图

第一章主动红外对射探测器(探头) 第一节双光束主动红外探测器一、产品型号规格 1、命名规则SAB－xx 室外警戒距离新安宝产品双光束对射系列 2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100 室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理 1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。 2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示: 3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。三、各组成部件名称(如图2) 五、外形尺寸(如图3) 六、探测示意图(如图4) 七、产品特点: ※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;

※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强; ※使用进口大功率发射管(金属包装管),光束射程远; ※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强; ※防雷电路设计。 ※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数: 九、接线方法: 十、安装与调试: 1、安装方式有墙壁安装方式与固定支架安装方式(见说明书); 2、按九所示接线连接; 3、调试: ⑴取下瞄准镜,进行远距离观察; ⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮; ⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。十一、注意事项: 1、投光器与受光器之间不应遮挡物; 2、安装支架(与基础)要稳固; 3、受光器不能正对太阳;

红外对射方案

虹康别墅红外对射方案一、概述当前，随着经济的发展，一个个新的小区建设，人们对小区的设备安全防范越来越重视，采取了许多措施来保护小区的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数小区多设在郊区，小区的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理小区的财产安全不受任何侵害。二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。 3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。 5) 规范性与结构化三、系统目标别墅的防护主要为周界防盗报警。设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，同时防范非法翻阅围墙或窗户。周界防越报警系统就是要别墅周界的管理，防止非法人员通过翻越窗子进入院子，辅助保安对于小区的安防管理，降低小区保安的工作难度。四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。根据四周地形特点，设置了不同对数对射式红外报警探测器位于小区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。其系统构成图如下：

红外对射方案教学提纲

楚都鑫城小区防盗报警系统项目设计方案 2013年9月襄阳市新五中红外防盗报警系统

一．社会意义当前，随着经济的发展，一个个小区的建设，人们对小区安全防范越来越重视，采取了许多措施来保护小区的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为小区设在闹市区，小区四周白天或夜间活动人员较多，犯罪分子很容易有机会从围墙进入小区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理小区的财产安全不受任何侵害，最安全有效的方法是在小区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性高等优点广泛被各小区装配。二、设计原则本方案设计以“智能、先进、安全、实用、可靠”为原则，确保系统能百分百满足小区的安保需要和管理需要： 1、系统设计应在技术上达到先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。 2、设计选型方面应同时遵循：集成化原则，应选择高度集成的设备，便于控制、管理和维护；模块化原则，应在软、硬件上都采用商业化、通用化、模块化结构的设备，使系统具有较强的扩展能力；可靠性原则，所选设备应具备抵御环境影响的能力，工作稳定可靠，并能适应室内、外昼夜全天候工作。 3、高性能价格比：在确保系统先进性、安全性、可靠性的同时，应该充分考虑原有系统设备的合理利用，以合理节约成本。三、设计依据本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括：3.1安全防范工程程序与要求GA/T75-94

红外对射系统设计方案.docx

. 红外对射防盗报警系统方案一.方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485 总线方式。利用双 485 总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。每条485 总线长度可达 1.2KM，全中文的显示和操作界面。所有操作都在全中文的环境下实现，非常方便。即使第一次使用的用户也能灵活使用。减少总线负载。每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。键盘远程控制操作：键盘的最长安装距离为 1.2KM。一台主机最多可连接 4 个中文键盘，并实现多路分控。电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。电子地图能清晰地反应报警区域位置等信息。管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。强大的前端联动功能：通过单防区输入 / 输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。二．系统设计 1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。 2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每 4 米安装一个86 型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信

(仅供参考)周界红外对射报警系统方案

周界防盗报警设计方案 1、概况：略 2、设计依据 1)中华人民共和国公共安全行业标准 2)《中国建筑电信设计规范》 3)JGJ/T16-92《民用建筑电气设计规范》 4）JGJ46-88《施工现场临时用电安全技术规范》 5）JGJ59-99《建筑机械使用安全技术规程》 6）JGJ80-91《建筑施工安全检查标准》 7）B50198-94《民用闭路监控电视系统工程技术规范》 8）GA/T-75-94《安全防范工程程序与要求》 9）GBJ115-87《工业电视系统工程设计规范》 11）GBT4-94《安全防范系统通用图型符号》 12）YJ253-88《建筑电气安装工程评定标准》 13）客户要求 3、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性

必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。 3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。 5) 规范性与结构化 4. 系统目标武器库的防护主要为周界防盗报警。设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范厂外闲杂人员进入，同时防范非法翻阅围墙或窗户。我们为武器库设计的周界防越报警系统就是要加强库区周界的管理，防止非法人员通过翻越窗子进入厂区，辅助保安对于工厂的安防管理，降低工厂保安的工作难度。 5系统功能本系统采用8路报警主机EP3088，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。根据武器库的四周地形特点，设置了不同6对4光束对射式红外报警探测器位于小区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。其系统构成图如下：

红外对射报警施工方案(精)

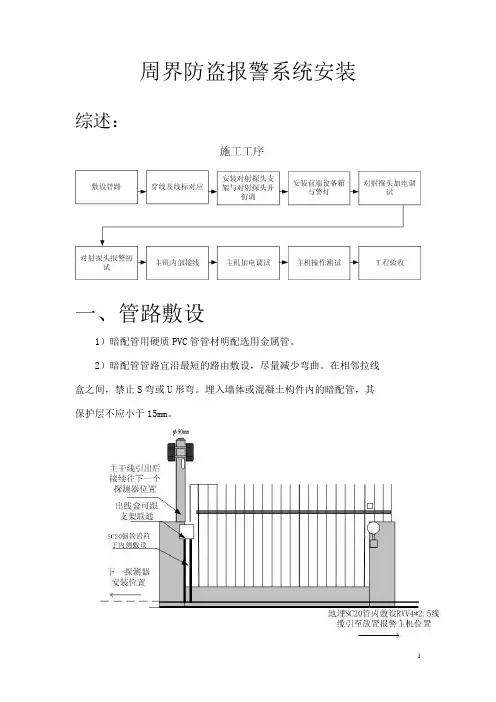

周界防盗报警系统安装综述：一、管路敷设 1）暗配管用硬质PVC管管材明配选用金属管。 2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉线盒之间，禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。

二、穿线及线标对应 1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。 2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上. 3）管内线缆不得有接头，接头必须在盒(箱)处连接。 4）所敷设的线缆两端必须做好标记。 5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

三、红外对射探头安装及初调 1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢固可靠。 2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。 3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。其他有关要求见产品说明书。 4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。

主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。（三）红外对射安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。（四）特别提醒 1．线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。 2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，

福科斯工程的红外对射方案

红外对射系统设计 1 红外对射系统红外对射全名叫光束遮断式感应器” （Photoelectric Beam Detector）,其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED 指示灯等。其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光,而且会扩散,投射出去会形成圆锥体光束。红外光不间歇一秒发1000 光束,所以是脉动式红外光束。由此这些对射无法传输很远距离（600 米内）。利用光束遮断方式的探测器当有人横跨过监控防护区时,遮断不可见的红外线光束而引发警报。常用于室外围墙报警,它总是成对使用：一个发射,一个接收。发射机发出一束或多束人眼无法看到的红外光, 形成警戒线, 有物体通过,光线被遮挡,接收机信号发生变化,放大处理后报警。红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰, 如小鸟飞过, 小动物穿过等；太长会发生漏报。通常以10 米/秒的速度来确定最短遮光时间。若人的宽度为20厘米,则最短遮断时间为20 毫秒。大于20毫秒报警, 小于20毫秒不报警。目前, 常见的主动红外探测器有两光束、三光束、四光束,距离从30米到250 米不等, 也有部分厂家生产远距离多光束的“光墙”,主要应用于厂矿企业和一些特殊的场所。 2 红外对射系统原理主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成, 当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置, 叫主动红外入侵探测器。主动红外发射机通常采用红外发光二极管作光源, 其主要优点是体积小、重量轻、寿命长,交直流均可使用, 并可用晶体管和集成电路直接驱动。现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源, 直接加在红外发光二级管两端, 使其发出经脉冲调制的、占空比很高的红外光束, 这既降低了电源的功耗, 又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按 GBI0408 .4—2000《入侵探测器第4部分：主动红外对射入侵探测器》规定: “探测器在制造厂商规定的探测距离工作时,辐射信号被完全或按给定百分比遮光的持续时间大于40ms 时,探测器应产生报警状态。”为什么要给出一个范围呢?原因是不同的使用部位可以设定（调节）不同的最短遮光时间,这有益于减少系统的误报警。主动红外对射发射机所发红外光束定发散角,在GBl0408.4—2000 标准中规定：“室内使用时, 发射机与接收机经正确安装和对准, 并工作在制造厂商规定的探测距离, 辐射能量有75％。被持久地遮挡时,接收机不应产生报警状态。”为了减少由此引起的误报警,安装使用中应让发射机与接收机轴线重合。

红外对射产品安装使用说明书

红外对射产品安装使用说明书集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]

线型光束感烟火灾探测器 JTY_HF_C33（普通、防爆型）产品安装使用说明书版本: 北京盛世长远科技有限公司 2005年12月订货说明 1 产品自签订购销合同后，供货周期为一个月。 2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。运输方式：中铁快运、铁路快件、航空运输等。 3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。

4本产品保修期为二年。 5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。并根据用户要求代办托运到指定地点。 6如需更多的资料、价格及供货方面的信息请与我公司联系。目录一、概述............................................................. (4) 二、特点............................................................. (4) 三、工作原理与结构特征............................................................. .. (4) 四、技术参数............................................................. . (7) 五、安装、布线与调试............................................................. (8) 1. 安装探测器的环境条件.............................................................. (8)

红外报警系统方案

红外报警系统建设方案

第一章系统概述 (1) 周界防范系统的意义 (1) 周界防范系统的功能 (1) 周界防范系统的类别 (2) 主动红外报警系统 (2) 第二章系统方案设计 (2) 系统构成图 (3) 前端探测器 (3) 信道传输 (4) 中心控制部分 (5) 第三章主要设备参数 (5) 中心设备 (5) 前端设备 (6) 第五章设备报价及清单 (6)

第一章系统概述周界防范系统的意义随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如工厂、苗圃、机场、军事基地、武器库、监狱、银行金库、博物馆、发电厂、油库等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。周界防范系统的功能周界防护系统主要是对非出入通道的周边区域进行监视和管理，目的在于防止非法入侵。通常情况下周界的范围较大，不同的周界，条件和环境也不同，往往单靠人防很难实行全面而有效的管理。而周界报警系统可对周界区域实施24小时实时报警，并可进行计算机化管理，使管理人员能及时准确地了解苗圃周边环境的实际情况，遇有非法入侵能自动报警，自动显示报警区域；自动记录警情及自动转发报警信息；配以视频监控能实时而直观地观察和记录布控现场的实际情况，为警情核实及警后处理提供切实可靠的资料。本系统的设计思路是，以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。本系统做成后能够达到的目的：设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口和苗圃周界的管理，防范闲杂人员进入，同时防范非法翻越护栏网，防止苗圃内人员偷盗货物从护栏网出去。周界防越报警系统就是要加强苗圃周界的管理，防止非法人员通过翻越护栏网进入苗圃和防区内部人员通过护栏网翻越外出，保证苗圃内

红外对射说明书接线图

第一章主动红外对射探测器（探头）第一节双光束主动红外探测器一、产品型号规格 1、命名规则 2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100 室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理 1、双光束主动红外探测器由投光器（T）和受光器（R）两部分组成。 2、由投光器发射出两束红外光，受光器在另一端接收由投光器发出的红外光辐射能量，并经过光电转变为电信号，此电信号经过适当处理后再送往报警控制器电路，如图所示： 3、因为红外光为不可见光，所以在投光器和受光器之间构成了一道人眼看不同的封锁线，当有人穿越或阻挡红外光时，受光器输出的电信号会发生变化，从而启动报警控制器发出报警

号。

三、各组成部件名称（如图2）五、外形尺寸（如图3）六、探测示意图（如图4）七、产品特点： ※自动增益电路（AGC）设计，适应雨、雾、雪等恶劣天气；※采用日本技术菲涅尔螺纹透镜，多重聚焦，抗杂光能力强； ※使用进口大功率发射管（金属包装管），光束射程远；

※外壳采用PC塑料，韧性好，不变形，抗紫外线穿透能力强；※防雷电路设计。 ※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数：九、接线方法：

十、安装与调试： 1、安装方式有墙壁安装方式和固定支架安装方式（见说明书）； 2、按九所示接线连接； 3、调试： ⑴取下瞄准镜，进行远距离观察； ⑵调整上下调整螺钉及水平调整支架，使对面的探测器影像落入瞄准镜中间部位，此时受光器GOOD指示灯应点亮； ⑶将万用表笔插入测试孔，再重复⑵的划线部分操作，使测试电压为4V左右为探测器正常工作状态，如调试使测试电压为4.3～ 4.5时，受光器GOOD指示灯最亮，探测器则处于最佳工作状态。十一、注意事项： 1、投光器和受光器之间不应遮挡物； 2、安装支架（和基础）要稳固； 3、受光器不能正对太阳； 4、外管保持清洁；如有侵权请联系告知删除，感谢你们的配合！

红外对射系统方案
