SY智能数字显示报警仪中文操作使用说明书

SY智能数字显示报警仪中文操作使用说明书

发布时间:2011-6-24 15:13:35

SY智能数字显示报警仪中文操作使用说明书

目录

一、概述 (1)

二、智能数字显示报警仪表性能特点 (2)

三、技术指标 (2)

四、仪表参数设置 (5)

五、仪表接线方法 (17)

六、仪表选型方法 (26)

七、仪表的校准 (27)

八、仪表报警的设置 (31)

九、仪表的故障处理 (34)

十、仪表的安装 (37)

十一、仪表的定货与随机附件 (44)

概述

SY智能数字显示报警仪采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C)输出等。

一、SY智能数字显示报警仪性能特点

1、专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。

2、万能信号输入,通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式,有效抑制现场干扰信号。

5、数字化校准技术,无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、具备光电隔离的变送输出功能。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能,与上位机连接可构成数据采集系统及控制系统。

二、SY智能数字显示报警仪技术指

1、显示方式:以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示。

2、显示范围:-1999~9999。

3、测量准确度:±0.2%FS±1字或0.5%FS±1字;±0.1%FS±1字(需特殊订制)。

4、分辨率:末位一个字。

5、输入信号:

热电偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。

热电阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。

直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容)。

直流电流:0~10mA、0~20mA、4~20mA 。

线性电阻:0~400Ω(远传压力表)。

频率:0.1Hz-10KHz。(该功能需单独指定,与其它信号不兼容输

入)。

6、变送输出准确度:同测量准确度。

7、模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。

8、模拟输出负载能力:

电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。

电压信号:要求外接仪表的输入阻抗Ri≥250KΩ,否则不保证连接外部仪表后的输出准确度。

9、配电输出:DC24±2V 30mA。

10、报警方式:1-4路报警控制(下下限SP4、下限SP2、上限SP1、上上限SP3),LED指示。

11、报警精度:±1字。

12、保护方式:输入回路断线、输入信号超/欠量程报警。

13、通讯方式:RS232或

RS485 。

14、通讯距离:1km。

15、设定方式:面板轻触式按键数字设定,设定值断电永久保存。

16、使用环境温度:-10~55℃;环境湿度:10~90%RH。

17、耐压强度: 输入/输出/电源/通讯≥1000V.AC 1分钟。

18、绝缘阻抗: 输入/输出/电源/通讯≥100MΩ。

19、电源:开关电源:交流:85~265V,频率: 50Hz/60Hz;

线性电源:交流:220V±10V,频率:50Hz±2Hz;

直流电源:24V±2V。

22、功耗:<5W。

三、SY智能数字显示报警仪仪表参数设

a.显示区域定义

双排数码管显示:在运行状态下,上排数码管显示测量值(PV),下排数码管显示上限报警值(SP1)。参数设定状态下,上排数码管显示设置参数代码,下排数码管显示设置参数值。

单排数码管显示:在测量状态下数码管显示测量值。参数设置时该数码管依次显示设置参数代码和设置参数值。

光柱显示:显示测量值的百分比,双色光柱(液位)仪表底色为绿色,测量值为红。

指示灯功能定义: H上限报警指示;L下限报警指示;HH上上限报警指示;LL下下限报警指示。

在输入的线性信号(4-20mA及1-5V)、热电偶、热电阻输入断线,或者输入信号超过测量量程时,仪表会以数码管闪烁的方式进行报警,并副显示窗显示闪烁的“OFF”。

b.键盘区域定义

态。

动转入下一菜单,直到退出设置而转入正常运行状态。在设置参数过程中按此键可以退出当前所设置的参数而回到上一个参数。

u:光标右移位键,设定状态时,每按一下该键,小数点向右移一位,小数点闪烁位为当前设定位,到个位位置后再按此键则自动循环到首位。该键在运行状态下无效。

p:增1键,按一次数字增1,当光标在最右位数字时,长时间按此键(2秒以上)可作连续加。该键在运行状态按下后显示输出信号的百分数。

q:减1键,按一次数字减1,当光标在最右位数字时,长时间按此键(2秒以上)可作连续减。该键在运行状态下无效。

2、参数设置的操作方法:

SEL,下排参数位置

显示555,并有光标闪烁,结合按u(移动光标位置)、q、p(增、减数值)键,将555改为655,再按

数设置,详见参数设置[表一]。

SEL,

操作员修改报警值:SP1、SP2、SP3、SP4),结合u光标右移位键p、

q

[表一]单通道仪表参数设置表

[表二] ln 代码表

[表三] 抗干扰方式表

注:同方式中抗干扰级别越大抗干扰效果越好,但测量响应时间越长。

双通道输入仪表参数设置表

关于变送输出的详细说明:

单通道仪表:Out=0B0D

B:输入故障时变送输出状态, D:输出信号类型

双通道仪表:Out=ABCD

B:第一通道故输入故障时变送输出状态, D:第一通道输出信号类型

A:第二通道故输入故障时变送输出状态, C:第二通道输出信号类型

A、B设置:线路输入断线,超上限等故障时的变送输出状态设置;

A、B=0:跟随输出:此时输出完全跟随输入变化而变化,但最大不超出上限的10%;

A、B=1:过量程输出:当输入故障时过量程输出为原输出上限的105%,如4~20mA输出时过量程为21mA,1~

5V、0~5V时过量程输出为5.25V;

A、B= 2:欠量程输出:当输入故障时欠量程输出为原输出下限值减去上限值的5%,如4~20mA输出时欠量

程为3mA,1~5V时欠量程输出为0.75V;

C、D设置:变送输出信号种类设置;

C、D=0:0~10mA;C、D=1:4~20mA;C、D=2:0~20mA;C、D=3:1~5V;C、D=4:0~5V;

3、选型及设置实例:

例1 热电阻Pt100输入,测量值显示1位小数,上限报警为300.0℃,下限报警为100.0℃,上上限报警为350.0℃,下下限报警为50.0℃,输出信号为4~20mA,变送范围0~600.0℃(即0℃对应4mA,600.0℃对应20mA)。

菜单设置如下(设置流程见第15页)。

In=20;¯- _=5;dip=1;_ -¯=0.0;(Ldo、LuP不需设置)SP1=300.0;P1h=0;P1c=31; SP2=100.0;P2h=0;P2c=30;SP3=350.0;

P3h=0;P3c=31; SP4=50.0;P4h=0;P4c=30; out=01;odo=0.0;oup=600.0。

SY智能数字显示报警仪的校准

警告:仪表出厂前已用精密仪器进行严格的校验,一般情况下不要进入,严禁随意按键进行此项操作,否则将影响仪表的工作准确度甚至无法正常工作。仅当仪表多年使用后由于零件老化,示值产生不可逆转的漂移且超出精度范围或改变标准信号型仪表的输入信号类型且具备符合检定规范所要求的准确度的标准器时,才能进行本项操作。

1.将SEL设置为159,按SET键后即进入输入校准菜单,按[表六]的说明按SET键,MAN键选择需要校准的类型的菜单。

2.根据需校准信号类别,在对应接线端子上接入不低于0.05级的信号源,信号标准值见[表六]。

3.待信号稳定后,按一次△ 键即开始自动校准,待显示值稳定后或误差在0.05%范围内时,按SET键自动保存校准数据,同时

显示值被校准为当前信号类型的标准值。此后可调节信号源大小,观察显示值是否随信号源大小同步并成线性变化,以判断对标准值的校准是否成功。

4.如校准不成功可重复步骤3,并检查相应接线和校准步骤。如校准成功,可按SET键进入其它项校准类型的菜单,重复步骤2。

注:

以上步骤适用E0、E2、E3、E5、E7、E9菜单类型的校准,对于E1菜单即冷端温度的校准,请注意,在步骤3中按一次△ 键开始校准后,稍等几秒后,会开始自动检测并显示当前的环境温度,此时需人工从标准测温器上读取室温值,如同仪表所显示的值有误差则手动输入标准值,再按SET键确认后即可。

[表五]

2、校准电阻项目的校准流程

3、模拟输出校准:

进入out菜单,将out菜单设置为XX5X(参见表五),其中“5”为输出校准方式,按SET键两次直到数码管显示oE1,此菜单用于校准输出零点,再按SET键,此时数码管显示oE1的内部数据,将准确度不低于0.05级的测量设备接至仪表电流输出端,按增加键∧一次,测量设备即可测出仪表输出零点的电流值,如有误差,则可通过按增加键∧和减小键∨来增加调整输出电流大小,以达到准确度要求,调整到需要的电流值之后按SET键确认即可保存校准的数据;零点校准好之后按SET键则数码管显示oE2,此菜单用于校准输出满度,其校准方式和零点校准oE1相同,校准完毕之后按SET键确认即自动退出校准方式,同时自动恢复out在校准之前的菜单。

SY智能数字显示报警仪中文操作使用说明书

SY智能数字显示报警仪中文操作使用说明书 发布时间:2011-6-24 15:13:35 SY智能数字显示报警仪中文操作使用说明书 目录 一、概述 (1) 二、智能数字显示报警仪表性能特点 (2) 三、技术指标 (2) 四、仪表参数设置 (5) 五、仪表接线方法 (17) 六、仪表选型方法 (26) 七、仪表的校准 (27) 八、仪表报警的设置 (31) 九、仪表的故障处理 (34) 十、仪表的安装 (37) 十一、仪表的定货与随机附件 (44) 概述 SY智能数字显示报警仪采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。 本系列智能数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。 智能数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C)输出等。 一、SY智能数字显示报警仪性能特点 1、专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。

12.01.06SY-3型说明书(晃车仪)

目录 手册介绍 (1) 注意事项 (1) 标定说明 (1) SY-3系列产品说明 (1) 符号标注说明 (2) 1、标准装箱清单 (3) 2、SY-3系列产品描述 (3) 2.1产品概述 (4) 2.2功能特点 (4) 2.3技术指标 (5) 2.4键盘说明 (6) 2.5充电说明 (7) 3、仪器操作指导 (8) 3.1启动系统 (8) 3.1.1 开机 (8) 3.1.2选择车型 (9) 3.1.3选择交路 (10) 3.1.4 输入机车号、车次 (11) 3.2工作状态 (12) 3.2.1 工作界面切换及说明 (12)

3.2.2背光 (16) 3.3菜单操作 (16) 3.4打印控制 (23) 3.5数据采集及删除 (23) 3.6实时波形 (25) 4、上位机软件操作 (26) 4.1GPS坐标(上传、下载) (26) 4.2参数设置 (28) 4.2.1 车型及对应编号表 (28) 4.2.2 线名与线号对应表 (29) 4.2.3 单位与编号对应表 (29) 4.2.4 门限设定 (30) 4.2.5 车站信息 (30) 4.2.6 管界信息 (31) 4.2.7 标记信息 (32) 4.2.8 下发单位及线名信息 (32) 4.3数据处理 (33) 4.3.1 超限数据接收 (33) 4.3.2 超限数据下载 (34) 4.3.3 超限文件运算 (34) 4.3.4 原始数据下载 (34) 4.3.5 数据转换 (34)

4.3.6 数据波形回放 (35) 4.4查询分析 (36) 4.4.1 超限数据查询 (36) 4.4.2 重复病害查询 (37) 4.4.3 同单位不同期分析 (38) 4.4.4 不同单位同期比较 (38) 4.4.5 线路病害统计 (39) 4.4.6 公里区段总结 (40) 4.4.7 每公里数据日比较 (40) 4.5退出系统 (41) 5、轨道动态实时监测系统使用说明 (41) 5.1运行环境 (41) 5.2系统安装 (41) 5.2.1 硬件安装 (41) 5.2.2 软件安装 (42) 5.2.3 系统删除 (43) 5.3系统使用 (44) 5.3.1 参数设置 (45) 5.3.2 实时分析 (50) 5.3.3 回放分析 (53) 5.3.4 退出 (57) 6、售后服务 (58)

智能仪表使用说明书

智能仪表使用说明书 (一)智能仪表面板 1) 基本概念 智能仪表面板的有两个显示窗口,如图4-13所示,一个显示实时测量值,第二个窗口在参数设定状态下,显示参数符号或设定值;在普通状态下,显示报警值或者峰值。面板一边有第一与第二报警指示灯,第一与第二单位指示灯,清零指示灯和峰值保持指示灯。面板另一边有参数设置键、清零键(移位键)、增加键(峰值保持键)和减少键(功能键);第二个和第四个键都有第二功能键。 图4-13 智能仪表面板 2) 智能仪表的按键 智能仪表的按键参数设定键有两种用法:按下不放保持5秒情况和按下就抬起情况;智能仪表的清零键(移位键)、增加键(峰值保持键)和减少键(功能键)也有两种用法,详细用法如表4-3所示,可以看出,智能仪表功能非常多并且按照性能价格比来讲,功能实现简单可靠实用;在进行简单地修改参数后,就可以改变智能仪表的功能。 表4-3 智能仪表的按键用法表

(二)智能仪表的参数设置 1) 智能仪表的参数体系 (1) 一级参数设定 在仪表PV显示测量值的状态下,按SET键,仪表即进入一级控制参数设定状态。每按一次SET键,仪表先显示参数名称,再按一次SET键显示的即是该参数的值。参数顺序见下表。到最后一个参数后,自动返回第一个参数。如表4-4所示。 表4-4 智能仪表的一级参数表 2)二级参数设定 在仪表一级参数设定状态下,二级参数包括:①输入分度号:4-20mA或0-5V;②小数点;③第1234报警方式;闪烁方式;滤波系数;报警延迟;通讯设备号;通讯波特率;显示输入零点迁移显示输入量程比例;变送输出零点迁移;变送输出量程比例;变送输出量程下限;变送输出量程上限;测量量程下限和测量量程上限。 表4-5 智能仪表的二级参数表

报警器使用说明书

一、概述: 品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12(V)无线接收频率315(MHz)报警喇叭声强120(dB)录音留言时长6(S)储存电话号 二、详细说明: 品牌大眼睛型号HP-99GSM 类型防盗报警电话工作电压12(V) 无线接收频率315(MHz)报警喇叭声强120(dB) 录音留言时长6(S) 电话号码位长11(位) 密码设置功能有 系统安装 系统简介 本报警器由报警主机和各种无线连接的配件组成。当有人非法进入设防区域时,主机就会发出警报声,并且拨打主人的电话,主人收到通知后可立即赶回家或通知附近的亲朋好友处理,也可以通过电话监听现场的声音,进行远程操作。 报警器安装 把电话线外线插头插入主机的LINE2孔,用报警器附带的电话线将主机的LINE1孔与电话机相连,然后接上电源和警号,此时主机会发出“B”的一声,电源指示灯常亮,表示主机已开始工作。 门磁安装 将随机配备的双面胶把磁条贴在门上,门磁发射盒贴在门框上,安装时注意将磁条靠近发射盒上有指示灯一侧,两者对齐,间距越小越好。

xx探测器的安装 红外探测器的原理是感应人体发出的红外线信号,它能感应到人体的移动,探测距离通常为5-12米,红外探头应装在离地 2.2米左右的位置,对准要探测的区域。红外只能安装在室内,不要对着太阳光,不要对着窗户及温度容易改变的地方。红外安装的位置会影响到探测距离及探测的准确性。 GSMxx安装 抽出主机背后的SIM卡盖,用手指压住SIM卡座向后推动,翻开卡座盖板,将SIM卡按豁口位置插入盖板,保持SIM卡缺角与板上缺角方向一致,压下盖板向前推动扣住SIM卡即可。 功能设置 所有设置都需要在撤防下进行,所有正确的操作均是长响一声,错误的操作都是两声短响储存电话号码6(个) 报警项目多功能 调节报警时警笛音量# 0(0~99)#报警时调节警笛音量大小,0到99之间选择,0是无声,99是最大声。 设置普通报警电话号码#(1~5)?...?#设置1~5组电话号码,“1~5”为电话号码的序号;此处“?...?”代表电话号码。例如设置为报警电话,将其设为第2组电话号码,则输入“# 2 #”即可。如果要覆盖某组电话号码,则重新输入即可。非紧急报警时拨打1-5组电话。 设置紧急报警电话号码# 6 ?...? #方法同上,按下主机报警按钮或遥控器报警键将拨打该组电话。没有设置紧急电话时将拨打普通报警电话。 删除电话号码# (1~6) #删除所选择序号组的电话号码。 语音播报电话号码#(1~6)1#语音报出该组电话号码,此指令只适用于语音机。

智能报警器使用说明书

泰安科技SN-G7、KT-G7、6120G 彩色数码管显示型GSM智能报警器使用说明书 系统简介 本系统是彩色数码管时钟显示型120防区GSM家用/商用防盗报警系统,结合先进的GSM 数字信号处理技术,创新研制的GSM无线移动的智能报警系统。它高度集成了数字语音、中文短信息、学习式无线对码、远程家电控制、短信识别等技术。报警时自动语音或短信告知警情及事发地点,稳定、可靠、安全,以及人性化的操控。功能实用、性价比高、配置齐全、操作简单。彩色数码管显示报警的方位。无线连接红外,门磁,烟雾探测器,燃气探测器,紧急按钮等配件。广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。保护财产不受侵害。 功能简介 ■彩色数码管显示屏,语音提示,操作方便。可装中国移动或联通的GSM手机卡, 可在主机上直接查询话费和通话功能 ■时钟显示型数码彩色显示屏,具有二组闹铃功能,响铃时间可调。 ■主机有120个无线防区,2个有线防区。每个防区有8种防区类型可供选择,可设普通防区、留守防区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人 求助防区。 ■四组定时布撤防功能,每组定时布撤防可选取星期及不同的防区,省去手动频繁布撤防,真正实现智能化全自动控制。 ■主机自带键盘,通过键盘直接设置,或电话(手机)或者短信远程对主机进行系统设置,创新性兼容中国移动飞信功能,以节约用户发短信对主机进行控制而产生的短信费 用。 ■6组语音报警电话号码,3组老人求助报警电话号码,6组短信接警号码。不同的防区可以拨打预设的号码组合,掉电不丢号码。 ■10秒自定义留言录音。并内嵌人工语音,用户在远程接警时能知道警情发生的地点及防区号。 ■异地远程监听、对讲、喊话功能,并能远程电话布防、撤防。 ■1组常开信号输出,继电器联动报警输出,可实现家电远程控制。 ■无线智能学习配件,学习对码快捷简便,主机可兼容2262及百万组编码,可学习150个遥控器及150个探测器,不同编码的遥控器可以控制特定的分防区。 ■集成高精度的时钟芯片,时钟走时准确, 时间不会因为断电而丢失。 ■独有的黑匣子功能,可显示出最近的72条布撤防记录和102条最近的报警记录。 精确显示出报警的时间及防区号。 ■内置NI-HI可充电池,断电自动转换备用电池并短信提示。 ■主机采用四频GSM/GPRS工业级模块,稳定可靠。 一、彩色数码管显示型GSM智能防盗报警系统的组成与使用方法 布防 布防是指家中无人时,需要对报警现场进行全方位的探测警戒;报警器的所有探测器处于工作状态,当有探测源(防盗、防火、煤气泄漏等)触发探测器时,报警系统马上报警。布防操作后,主机的[布防]灯长亮,同时显示屏上显示“BF”1秒。 遥控操作:按遥控器的[布防]键一次即可。 键盘操作:按主机键盘[布防]键一次即可。

SY 6503-2000 可燃气体检测报警器使用规范

可燃气体检测报警器使用规范 (SY 6503-2000) 1、范围:本标准规定了安全使用可燃气体检测报警器应遵守的基本准则。 本标准适用于陆上石油与天然气勘探、开发、集输等生产过程中的易燃、易爆场所安装和使用固定式可燃气体检测报警器。 2、基本要求 1)油气田易燃、易爆场所应安装可燃气体检测报警器。 2)可燃气体检测报警器的检测器的检测器的数量应满足被检测区域的要求。每个检测器有 效检测距离,在室内不宜大于7.5m,在室外不宜大于15m。 3)可燃气体报警控制器应安装在有人值守的操作室或值班室。 4)安装和使用的可燃气体检测报警器应有经国家指定机构认可的计量器具制造认证、防爆 性能认证和消防认证。 5)在用的可燃气体检测报警器应按规定定期标定。 3、可燃气体检测器报警器的选型 1)按使用场所爆炸危险区域划分选择检测器的防爆类型。 2)按使用场所被测气体的类别、级别、组别选择报警器防爆等级组别。 3)按检测点的数量选择单路或多路检测报警器。 4)按报警控制器安装场所的爆炸危险区域选择报警控制器的防爆性能。 5)按使用场所的环境温度选择检测器和控制器的温度适应范围。 性能要求 检测对象:空气中的可燃气体; 检测范围:0~100%可燃气体爆炸下限(LEL); 检测误差:爆炸下限的±10%以内; 报警设定值:一级报警小于或等于25%LEL,二级报警小于或等于50%LEL; 报警误差:设定值偏高在±25%以内; 响应时间:吸入式仪器的响应时间小于30s,扩散式仪器的响应时间小于60s; 电源电压的影响:发生±10%的变化时,报警器精度不降低。 4、固定式仪器的安装 1)测量的安装高度应根据可燃气体的密度而定。当气体密度大于0.97kg/m3(标准状态下) 时,安装高度应距地面0.3~0.6m;当气体密度小于0.97kg/m3(标准状态下)时,按照高度距屋顶0.5~1.0m 2)检测器的安装位置应综合空气流动的速度和方向、与潜在泄漏源的相对位置、通风条件 而确定,并便于维护和标定。 3)检测器和报警控制器应以受到最小振动的方式安装。 4)在易受电磁干扰的地区,宜使用铠装电缆加金属护管。 5)检测器应注意防水,在室外和室内易受到水冲刷的地方应装有防水罩;检测器连接电缆 高于检测器的应采取防水密封措施。 6)检测器安装和接线应按制造厂的要求进行,并应符合防爆仪表安装接线的规定。 5、检查与维护 1)应对可燃气体检测报警器进行定期检查,做好检查记录,必要时进行维护。 2)每两周进行一次外观检查,项目包括: 连接部位、可动部件、显示部件和控制旋钮; 故障灯; 检测器防爆密封件和紧固件;

智能防盗报警器使用说明书

智能防盗报警系统使用说明书

概述 本产品是利用电话线路传递报警信息的智能设备。本系统采用微处理器为控制核心,通过电话线路与接警中心进行通讯;且安装简单,操作方便;还可选配紧急呼叫器,实现紧急拨号求救。主要适用于家庭、写字楼、营业场所等需要防止他人非法入侵的场所。 产品主要功能简章 1.智能语音提示。操作简单。工作状态直观明了。 2.内置90分贝警笛。也可增加外置警号。 3.主机可以登录10个遥控器; 4.主机有9个无线防区与4个有线防区,其中每个无线防区可以登录5个探测器,主机会自动识别防区 所登录的探测器是否为烟感或煤感;可自动区分紧急事件、盗窃、火灾、煤气泄漏警情类型等等。。。 5.探测器与主机之间采用学习式自动登录识别,扩充更加简单、方便,可任意删除某个防区的 探测器。 6.信息保护功能,所有信息设置必须在输入密码后才能进行设置,避免信息被有意或无意更改。 安全系数高。 7.主机所设置的内容信息,均储存在记忆元件内,掉电后不丢失。 8.紧急情况下可按下遥控器的紧急报警键,发出求救信息。 9.支持多种布控模式。 10.可以通过电话异地拨号,对主机进行远程控制。可实现家居控制功能。 11.可以与标准CID协议格式的联网报警中心联网。 12.剪线提示/报警功能。 13.个性化设置、各参数恢复出厂设置功能。 14.智能学习码,电脑滚动数据、防破解功能,设备具有防破坏功能。 简易操作流程 1.进入主机设置状态(只有进入主机设置状态,才能对主机的各个功能进行操作)按“*1234”(默认的4位密码为1234);输入完后便可以进入设置状态。 2.修改密码: 进入主机设置状态→按一下“*”→输入“4位新密码”→按一下“#”→再次输入“4位新密码”→再按一下“#” 3.设置普通报警电话号码(第1~第5组为普通报警电话号码) 进入主机设置状态(默认*1234)→按一下“1”→输入“1~5”中的一个数→“电话号码”→按一下“#” 4.联网报警中心电话号码的设置(第六组为联网报警中心号码,当没有联网时,则不需要设置)进入主机设置状态→“1”→“6”→“中心电话号码”→“*”→“4位ID码”→按一下“#”。5.布撤防信息上传联网报警中心号码的设置(第7组为外出布防信息上传号码,第8组为在家布防信息上传号码,第9组为撤防信息上传号码,当没有联网时,则这3组电话号码就不需要设置) 进入主机设置状态→“1”→输入“7/8/9”中任一个数字→“中心电话号码”→按一下“#”。

智能数显控制仪说明书

智能数显控制仪说明书 摘要: I.引言 A.智能数显控制仪的定义 B.智能数显控制仪的功能和应用 II.产品概述 A.产品型号和规格 B.输入信号类型 C.测量范围和基本误差 III.产品特点 A.显示功能 1.数字显示 2.光柱显示 B.控制功能 1.参数设置 2.报警控制 3.输出控制 C.通信功能 1.串行通信 2.网络通信 IV.操作方法

A.面板操作 1.按键功能 2.显示界面 B.接线方式 1.输入信号接线 2.输出信号接线 C.参数设置 1.参数分类 2.参数设置方法 V.维护与维修 A.维护注意事项 B.故障排除方法 C.维修流程和注意事项 VI.结论 A.智能数显控制仪在工业自动化领域的应用前景 B.智能数显控制仪的发展趋势 正文: 智能数显控制仪说明书 智能数显控制仪是一种具有高精度、高可靠性、操作简便的测量与控制仪器,广泛应用于工业自动化领域。本文将为您介绍智能数显控制仪的详细使用说明。 一、引言

智能数显控制仪集数字显示、参数设置、报警控制、输出控制等功能于一身,可实现对各种物理量的测量与控制。它能满足各种工业现场的需求,提高生产效率和产品质量。 二、产品概述 本智能数显控制仪的产品型号为XXXX,输入信号类型包括热电偶、热电阻、电压、电流等。测量范围广泛,基本误差在±0.5%以内。 三、产品特点 1.显示功能 智能数显控制仪采用高亮度LED数码显示,同时采用高精度40线光柱显示,清晰直观地显示测量值。 2.控制功能 智能数显控制仪具有参数设置功能,用户可根据实际需求设定各种参数,如报警上下限、控制方式等。报警控制功能可实现对异常情况的及时报警,防止生产事故。输出控制功能可实现对各种执行器的控制,如电动机、电磁阀等。 3.通信功能 智能数显控制仪支持串行通信和网络通信,可实现与上位机、其他智能设备的数据交换和远程控制。 四、操作方法 1.面板操作 智能数显控制仪采用四键操作,参数设置简便快捷。显示界面分为测量值、设定值、报警信息等,用户可直观地了解当前设备运行状态。

智能数字显示调节仪说明书

智能数字显示调节仪说明书 一、产品概述 智能数字显示调节仪是一款用于调节和显示各种参数的仪器设备。它采用先进的数字技术,可以实时监测和显示温度、湿度、压力等各种物理量,并能根据用户的需求进行调节。该调节仪具有精确度高、响应速度快、操作简便等特点,广泛应用于工业控制、实验研究、环境监测等领域。 二、产品特点 1. 强大的功能:智能数字显示调节仪可以同时监测和显示多种参数,如温度、湿度、压力、流量等。它可以通过连接各种传感器来实现不同参数的监测和调节,满足不同场景下的需求。 2. 高精度的测量:该调节仪采用先进的传感器技术,具有高精度的测量能力。它能够对各种参数进行准确的测量,并将测量结果以数字形式显示在屏幕上。 3. 快速的响应速度:智能数字显示调节仪具有快速的响应速度,可以实时监测物理量的变化,并及时做出调节。这使得用户能够迅速了解到参数的变化情况,并采取相应的措施。 4. 简便的操作:该调节仪采用人性化的设计,具有简便易用的操作界面。用户只需按照屏幕上的提示进行操作,即可完成各种设置和

调节。 5. 多种显示方式:智能数字显示调节仪支持多种显示方式,如数字显示、曲线显示等。用户可以根据需要选择合适的显示方式,以便更直观地了解参数的变化趋势。 三、使用方法 1. 连接传感器:首先,将传感器与调节仪进行连接。根据传感器的类型和接口,选择合适的连接方式,并确保连接稳固。 2. 开机设置:将调节仪接通电源,并按照屏幕上的提示进行开机设置。根据需要选择参数类型和显示方式,并进行相应的校准。 3. 监测和调节:调节仪开机后,将自动开始监测所连接传感器的参数。用户可以通过屏幕上的菜单进行参数的调节和设置。 4. 数据记录和存储:智能数字显示调节仪具有数据记录和存储功能。用户可以选择将监测到的数据进行记录和存储,以便后续分析和参考。 5. 关机操作:在使用完毕后,用户应按照屏幕上的关机提示进行关机操作。确保调节仪处于安全状态,并保存设置和数据。 四、注意事项 1. 使用前请仔细阅读本说明书,并按照要求正确操作调节仪。

智能江苏华海数字显示报警仪说明书hh

智能江苏华海数字显示报警仪说明书hh 智能江苏华海数字显示报警仪是一种用于监测和报警的设备,它具有高度的智能化和可靠性。本说明书将详细介绍该报警仪的功能、使用方法和注意事项。 一、产品概述 智能江苏华海数字显示报警仪采用先进的数字化技术,能够准确地监测环境中的各种参数,并在参数超出设定范围时发出声光报警信号。该报警仪广泛应用于工业生产、实验室、仓储等场所,可以及时发现问题并采取相应的措施。 二、产品特点 1.数字显示:报警仪配备了高清晰度的数字显示屏,能够清晰地显示当前监测的参数数值,方便用户实时观察。 2.多功能监测:报警仪可同时监测多个参数,如温度、湿度、气体浓度等,满足不同场所的需求。 3.报警方式多样:当监测参数超过设定范围时,报警仪会发出声音和闪光灯报警,并且可以通过接口连接其他设备进行远程报警。 4.高精度传感器:报警仪采用高精度的传感器,能够准确测量各种参数,保证监测结果的准确性。 5.数据存储功能:报警仪可以自动记录监测数据,并具备数据存储和导出功能,方便用户进行数据分析和备份。 三、使用方法

1.安装:将报警仪固定在需要监测的位置,确保传感器能够正常接触到被监测的环境。 2.参数设定:根据实际需求,设置报警仪的监测参数范围和报警阈值。 3.监测与报警:报警仪会实时监测环境参数,并在参数超出设定范围时自动发出声光报警信号。 4.数据处理:用户可以通过报警仪的数据存储功能将监测数据导出到电脑进行分析和备份。 四、注意事项 1.请严格按照说明书中的安装要求进行安装,确保传感器的准确性和稳定性。 2.请勿在高温、高湿度等特殊环境下使用该报警仪,以免影响其正常工作。 3.请定期检查和校准传感器,确保监测结果的准确性。 4.请勿私自拆卸或修理报警仪,以免影响其性能和安全性。 5.请妥善保管产品,避免碰撞和水淋等造成损坏。 以上是智能江苏华海数字显示报警仪的说明书,希望能够帮助您正确使用该产品。如有任何问题,请及时联系我们的客服人员。感谢您选择我们的产品!

SY-800测速仪使用说明书

SY-800速度监控仪说明书 一、概述: SY-800型速度监控仪是新一代智能皮带保护装置,它采用微电脑芯片为核心以及先进的传感方式,实现高水准的皮带打滑监测与报警功能。是电力、矿山、石油、化工行业的理想选择。 二、功能说明 为了适应各种情况,本装置用户可以设置使用参数,如:报警带速,警告带速预置等。SY-800速度监控仪面板示意图如图1所示。 图1 SY-800速度监控仪面板示意图 1.显示区域,采用3位数码显示。 2.指示区域(数码管下部的4只LED),采用LED指示灯报警,其中 正常指示为绿色,报警为红色。另外,有信号指示灯显示传感器信

号(绿色)。 3.输入区域,采用三个输入键:设置键,加一键(向上的三角),移位键 (向左的三角)。 4.工作状态指示区域(数码管左部的4只红色LED),对应的LED亮, 表示速度监控仪工作于相应的状态。 4种工作状态分别是: 1)速度,表示此时数码管显示的是皮带测速值; 2)预置速度,表示此时数码管显示的是预置速度值; 3)预置打滑I,表示此时数码管显示的是预置打滑I值; 4) 预置打滑II,表示此时数码管显示的是预置打滑II值。 注意:无论在那种工作状态,速度监控仪都会不间断地监测速度并 进行控制。 5.工作状态 (1)运行: 设备运行后,设备开始检测带速,带速实时显示,当带速下降到警告带速时,LED报警并输出控制信号,如停机等控制等。 (2)设置: 在设置过程中,数码管小数点将点亮,小数点并不代表数值,而只是指示当前修改的数位。 设置键:按第一下预置速度指示灯亮,进入预置速度设置;按第二 下预置打滑Ⅰ指示灯亮,进入预置打滑Ⅰ设置;按三下预置打滑Ⅱ 指示灯亮,进入预置打滑Ⅱ设置;第四下返回速度。 加一键:更改小数点所指示位的数据值。 移位键:将小数点移至所要更改的数据位上。 6.输出: 本装置打滑信号的输出,采用继电器节点输出。各项报警均为一组 常开,一组常闭。采用继电器节点输出,具有可靠性好,触点使用 寿命长,利于程控接口。 三、技术指标: 1.适应检测转速30-999 rpm 2.要求检测的速度打滑率:10~50% 3.测量转速误差±1转 4.继电器运行寿命:10万次 5.触点容量:AC220V 3A 6.供电电压:AC220V 50Hz 7.使用环境温度:-25°—+50℃ 8. 转速显示范围:0 –999 rpm 9.传感器防护等级:IP67 四.安装说明 1.传感器可放在胶带机从动辊侧安装方便的部位,并在从动辊端面外缘 的合适部位水平固定一个直径大于1cm的螺栓,螺栓的长度视安装方式 而定。见图2。

SXY使用说明书-中文

使用说明书 OWNER’S MANUAL 智能液位监控仪INTELLIGENT FLUID POSITION MONITORING METER 无锡市新兴仪表有限公司Wuxi Xinxing Instrument Co..Ltd

1.总述 1.1概述 智能通用型电接点液位监控仪是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。它采用红绿双色发光管在显示中模拟汽(红)水(绿),明显指示液位在容器中的位置,并具有越限报警、输出等功能。 智能电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送,不仅延时小,而且无机械传动所产生的变差和刻度误差,不需要进行误差计算和调整。电接点液位计最突出的优点是能适应锅炉变参数运行,在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。 电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。但不适用易燃易爆场合。命名方法 1.1.1标尺型号 查附表,特殊规格可根据用户需要定制 1.1.2测量筒参数 01—工作压力≤6.4Mpa 02—工作压力≤16Mpa 03—工作压力≤20Mpa 04—工作压力≤22Mpa 1.1.3安装方式 Z—竖式安装 H—横式安装 1.2特点 仪表的显示部分采用模拟显示和数字显示两种方式同时进行,非常直观地即时显示水位的升除情况。 显示点数可根据用户需要在6~19点范围内任意设定。 每个标尺刻度值可以通过面板操作任意设定,并可根据标尺刻度值方便地更换标尺,克服了老式仪表通用性差、不能互换、备用品规格品种要求多等缺点。 具有液位越限声光报警方式等多种报警方式选择功能,报警点的位置可在标尺刻度范围内任意设定。 具有水阻自动判断、跟踪功能,本仪表可对每一电极单独测试,且可显示每一点的水阻(汽阻)值,使您及时发现并判断电极工作是否正常,帮助您决定整套电极是否需要清洗或更换,及精确提供汽液临界面值的调整参数。 具有很强的容错性,由于采用了智能水位识别技术,在个别电极工作异常的情况下,仪表仍能显示

数显仪使用说明书

高性能的数字显示报警仪使用说明 z 主要技术指标: 1、显示范围:-1999~9999,小数点位置可设置。 2、测量及变送输出准确度:±0.2%FS±1字;±0.1%FS±1字(需特殊订制。 3、输入信号: 热电偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围 0~50℃,补偿准确度±1℃。热电阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。 直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容。直流电流:0~10mA、4~20mA 。线性电阻:0~400Ω(远传压力表。频率:0.1Hz-10KHz。 (该功能需单独指定,与其它信号不兼容输入。 4、模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。 5、模拟输出负载能力: 电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。电压信号:要求外接仪表的输入阻抗Ri≥250KΩ, 否则不保证连接外部仪表后的输出准确度及线性度。 6、配电输出:DC24±1V 30mA,过流自动保护。 7、报警方式:单回路可对应四个报警点,双回路仪表每回路对应 2个报警点。 8、通讯方式:RS232(10m或 RS485(1000m 9、使用环境:环境温度:-10~55℃,环境湿度:10~90%RH。 10、耐压强度: 输入/输出/电源/通讯≥1000V.AC 1分钟。11、绝缘阻抗: 输入/输出/电源/通讯≥100MΩ。 12、电源:开关电源:交流:85~265V,频率: 50Hz±2Hz; (推荐使用 线性电源:交流:220V±10V,频率: 50Hz±2Hz; (变压器电源,不推荐使用直流电源:DC 24V (适用范围 16V-28V 13、功耗:<4W。

报警器使用说明书

报警器使用说明书(总17页) --本页仅作为文档封面,使用时请直接删除即可-- --内页可以根据需求调整合适字体及大小--

EC-5120 时钟显示型120防区报警器使用说明书 1系统简介 本系统是时钟显示型120防区家用/商用防盗报警系统,功能实用,性价比高、配置齐全、操作简单。系统采用微电脑处理技术,报警时现场发出120分贝的警报声,同时拨打用户预设的9组电话通知用户。四位数码管显示报警的方位。无线连接红外,门磁,烟雾探测器,燃气探测器,紧急按钮等配件。广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。保护财产不受侵害。 2功能简介 ■时钟显示型数码显示屏,具有二组闹铃功能,响铃时间可调。 ■主机有120组无线防区,每个防区有8种防区类型可供选择,可设普通防区、留守防 区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人求助防区。 ■四组定时布撤防功能,每组定时布撤防可选取星期及不同的防区,省去手动频繁布 撤防,真正实现智能化全自动控制。 ■报警时自动拨打用户设置的9组电话号码;不同的防区可以拨打预设的号码组合, 掉电不丢号码。 ■ 10秒自定义留言录音。可在主机上回放录音。并内嵌人工语音,用户在远程接警 时能知道警情发生的地点及防区号。 ■异地远程监听功能,并能远程电话布防、撤防。 ■无线智能学习配件,学习对码快捷简便,主机可兼容2262及百万组编码,可学习150个遥控器及150个探测器,不同编码的遥控器可以控制 特定的分防区。 ■集成高精度的时钟芯片,时钟走时准确。 ■独有的黑匣子功能,可显示出最近的72条布撤防记录和102条最近的报警记录。 精确显示出报警的时间及防区号。 一、120防区时钟显示型智能防盗报警系统的组成与使用方法 布防 布防是指家中无人时,需要对报警现场进行全方位的探测警戒;报警器的所有探测器处于工作状态,当有探测源(防盗、防火、煤气泄漏等)触发探测器时,报警系统马上报警。布防操作后,主机的[布防]灯长亮,同时显示屏上显示“BF”1秒。 遥控操作:按遥控器的[布防]键一次即可。 键盘操作:按主机键盘[布防]键一次即可。 留守布防

网络多功能电力仪表(LED)说明书_SY194

SY194系列网络多功能电力仪表 (LED版) 使用手册 (2012.05.V2.0版) 山东合必达电气技术有限公司 2018年09月

目录 一、概述…………………………………………………… 二、技术参数……………………………………………………… 2.1辅助电源……………………………………………………… 2.2输入信号……………………………………………………… 三、编程和使用…………………………………………………………… 3.1 按键定义……………………………………………………… 3.2 测量显示……………………………………………………… 3.3 页面显示示意图……………………………………………………… 3.4 编程操作……………………………………………………… 3.5菜单组织结构图……………………………………………………… 3.6编程菜单结构图……………………………………………………… 调试举例图……………………………………………………… 四、数字通讯…………………………………………………………… 4.1 报文格式指令……………………………………………………… 4.2脉冲输出……………………………………………………… 4.3 开关量输入……………………………………………………… 4.4 开关量输出……………………………………………………… 开关量输出对照表……………………………………………………… 4.5 变送输出……………………………………………………… 变送输出对照表……………………………………………………… MODBUS-RTU通讯地址信息表…………………………………………… 五、接线图………………………………………………………… 42 方型接线图……………………………………………………… 96方型接线图……………………………………………………… 80 方型接线图……………………………………………………… 六、常见问题及解决方案…………………………………………………………

SY-3011 仪表说明书

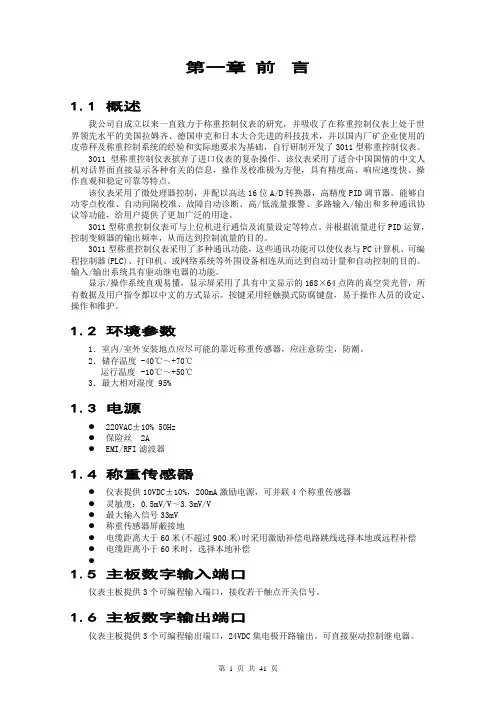

第一章前言 1.1 概述 我公司自成立以来一直致力于称重控制仪表的研究,并吸收了在称重控制仪表上处于世界领先水平的美国拉姆齐、德国申克和日本大合先进的科技技术,并以国内厂矿企业使用的皮带秤及称重控制系统的经验和实际地要求为基础,自行研制开发了3011型称重控制仪表。 3011型称重控制仪表摈弃了进口仪表的复杂操作。该仪表采用了适合中国国情的中文人机对话界面直接显示各种有关的信息,操作及校准极为方便,具有精度高、响应速度快、操作直观和稳定可靠等特点。 该仪表采用了微处理器控制,并配以高达16位A/D转换器,高精度PID调节器。能够自动零点校准、自动间隔校准、故障自动诊断、高/低流量报警、多路输入/输出和多种通讯协议等功能,给用户提供了更加广泛的用途。 3011型称重控制仪表可与上位机进行通信及流量设定等特点。并根据流量进行PID运算,控制变频器的输出频率,从而达到控制流量的目的。 3011型称重控制仪表采用了多种通讯功能,这些通讯功能可以使仪表与PC计算机、可编程控制器(PLC)、打印机、或网络系统等外围设备相连从而达到自动计量和自动控制的目的。输入/输出系统具有驱动继电器的功能。 显示/操作系统直观易懂,显示屏采用了具有中文显示的168×64点阵的真空荧光管,所有数据及用户指令都以中文的方式显示。按键采用轻触摸式防腐键盘,易于操作人员的设定、操作和维护。 1.2 环境参数 1.室内/室外安装地点应尽可能的靠近称重传感器,应注意防尘,防潮。 2.储存温度 -40℃~+70℃ 运行温度 -10℃~+50℃ 3.最大相对湿度 95% 1.3 电源 ●220VAC±10% 50Hz ●保险丝2A ●EMI/RFI滤波器 1.4 称重传感器 ●仪表提供10VDC±10%,200mA激励电源,可并联4个称重传感器 ●灵敏度:0.5mV/V~3.3mV/V ●最大输入信号33mV ●称重传感器屏蔽接地 ●电缆距离大于60米(不超过900米)时采用激励补偿电路跳线选择本地或远程补偿 ●电缆距离小于60米时,选择本地补偿 ● 1.5 主板数字输入端口 仪表主板提供3个可编程输入端口,接收若干触点开关信号。 1.6 主板数字输出端口 仪表主板提供3个可编程输出端口,24VDC集电极开路输出。可直接驱动控制继电器。
