ICOM IC-7000功能细说
ICOMIC-7000功能细说(一)
来源:《无线电》杂志 2009.01 作者:杨法（BD4AAF）
自从ICOM公司的IC-7000多功能电台上市以来一直备受业余无线电爱好者的关注。IC-7000较传统通信电台有太多的创新，这对无论是刚入门的新手还是年过花甲的资深HAM都产生了巨大的吸引力。IC-7000有两个最大的卖点就是TFT彩屏显示和IF DSP技术的应用，其他数字录音、内置RTTY解码、全遥控手持话筒、频谱显示、HF/VHF/UHF 多频段多模式操作、机头分离、视频输出、SWR图形显示、电视接收（有版本限制）等更是举不胜举。这也注定了IC-7000是一部多功能、很耐玩的电台。IC-7000经过在HAM界数年的实战，有很高的购入比例，也有较高的换手率。
对于该机所提供的功能大家基本比较满意，对其100W发射性能也没有多大异议，对其音质问题各人看法不同，这也与话筒特性和设置有关，目前争议比较大的是IC-7000的接收性能。很多业余无线电爱好者在购买IC-7000前通过产品宣传和有限知识的了解，都默认为这部花费近万元的小电台是一部融合了目前最新数字化科技的高档、高性能产品，其性能在传统电台上有质的飞跃。随着爱好者对该机器使用的深入和与其他电台对比的机会增多，我们可以客观地来重新认识一下这部电台的特性。
◆外观与特点
从外观体积上来看，IC-7000是一部定位于车载，并可以作为便携电台使用的“小而全”的电台（尽管没有内置天调），体积较传统标准体积的基地式电台小得多，加上机头分离功能（需要另外购买专用的机头分离线，由于其接口是专用的，所以不能像FT-857D、IC-2720H那样轻易用水晶头自制），非常适合安装在各种中小型车辆上。说到天调，绝大部分中小体积电台所装备的内置自动天调调节范围都不大，大部分匹配范围在16.5～150Ω，也就是说可以改善SWR<3的天线系统，与一些室外长线自动天调和手动天调的调节范围相差甚远，所以也被称谓“锦上添花”型的天调，主要是用来扩展谐振型天线的工作带宽。
IC-7000推荐配置的AT-180外置天线调谐范围参数为16.7～150Ω（HF） 、20～125Ω（50 MHz），室外长线天调型号为AH-4。IC-7000在控制头和机身上都提供话筒插口，这是ICOM广受好评的传统设计，方便各种形式的安装需要。只是该机在手持话筒上并未提供音频输出功能，如果打算将主机安装到汽车后备箱的话，还是需要从主机上外接一个音箱。
另外，实际使用中如果你使用一个较大口径的音箱，其收听音质将有不小的提高。IC-7000采用一块2.5寸彩色TFT 液晶屏提供视频显示,成为整机外观上最大的亮点，它也是最早提供彩屏的多波段电台，彩屏提供了多种显示方式。机身上较大体积的拨轮手感不错，并提供飞梭和步进两种工作模式，以适合不同工作频段的操作习惯。IC-7000的主要功能键分布在显示屏周围，大多数都是复用键，在屏幕的下方提供4个“软键”，可以通过屏幕提示作为动态功能键。IC-7000的整个菜单系统采用多元化设计，并不是像FT-857/897那样单一菜单按字母顺序排列。这样的设计虽然在使用熟练后会很方便操作，但对于新上手的朋友会感到比较复杂，有时进行一些高阶操作会碰到找不到菜单的尴尬。

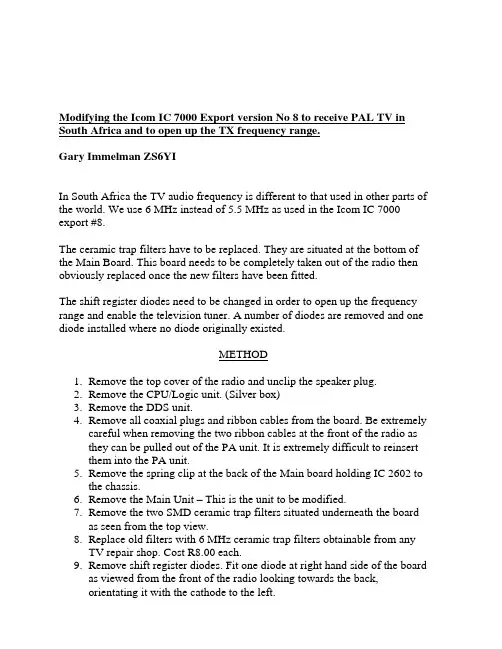

IC-7000的视频AV输出功能可以将整个显示屏画面传输到更大面积的显示器上，实际使用中准备一个7寸的液晶显示器或者支持AV信号输入的数码相框会有很好的显示效果。如果你使用12寸以上的大显示器反倒觉得图像不够精细，这是机器本来采用的分辨率有限的缘故。对于中高档汽车将显示屏的AV信号输入到汽车的综合显示器是一件很有趣的事情，通过遥控功能超强的HAM-151手持话筒可以实现除开关机外的大部分常用操作，这样IC-7000的主机甚至连控制头都可以实现“隐形”安装，不影响汽车内装潢的协调性。IC-7000的电视接收和解调功能在以往的机型中非常罕见。虽然原则上只有日版的IC-7000才开放此功能，但其他版本的机器通过简单地改变机内跳线同样可以开启该功能。遗憾的是，由于国内电视节目的制式问题，IC-7000不能正确同时解调图像和伴音信号，要做到完美接收还需要更换机器内部的滤波器。IC-7000的电视接收功能并不是全频道，只能接收标准电视1～12频道。
◆功能与配置
IC-7000提供多工作波段（包括从HF短波到430MHz之间的所有业余波段），并且这些波段都可以使用USB、LSB、CW、FM、AM等主流操作模式。如果不计1200MHz以上频段和长波的话，大家常称它为“全段全模式电台”。
HF/50MHz与UHF/VHF分别由2个天线输出端输出，方便连接不同波段的天线。在VHF/UHF波段提供SSB模式的功能在以前只有一些业余卫星通信用机才能实现。IC-7000体积虽小,但提供台式机一样的输出功率，在HF和50MHz提供100W输出功率，在144MHz波段提供50W输出，在430MHz波段提供35W输出。
在UHF/VHF频段的功率输出与主流双频段的车载对讲机相当。IC-7000到手以后，我们很容易掌握其VFO
模式和功率调节等基本设置，所以说很容易上手。至于进一步的详细设置则需要慢慢研究体会，这也是这
个机器耐玩的地方，不会买来3天就没有新鲜感了。
IC-7000内置有0.5PPM稳定度的温度补偿晶体，并且得益于IF DSP的应用无需安装额外传统机械滤波器，这两项开支在很多传统机型上都要另外花费数千元之多。所以如果从这个角度来看，加上标配HAM-151多功能数字键盘手持话筒，IC-7000的价格并不比FT-857/897加上同等选件贵多少。IC-7000提供了ICOM标准的4pin天调信号接口,与ICOM AH-4和AT-180天调可以直接使用，更可以使用无需控制信号的SG230和CG3000等通用天调。
ICOM的选配件价格都比较高，常用的配件有提手、机头安装支架、机头分离安装线、AH-2B车载短波天线。IC-7000不能使用YAESU公司的ATS-120自动调节天线，也没有同类型产品提供。IC-7000可以通过数据线与多种第三方电台控制软件和电台日记软件连接,作为业内名机，支持它的第三方软件自然多，常用的控制软件有Ham Radio Deluxe、RadioCom 6.0。
IC-7000在待机的时候机身温度比较高，如果夏天在接收状态下开机1小时，机身表面的温度就有点烫手了，即使在春秋季节22℃室温下连续开机（接收状态）1～2小时，机器表面也会感觉明显有热量。但是在此温度下连续工作10小时以上也没有问题，机器温度不会无限制升高。原则上较高的温度可以提供较好的稳定性。在HAM手里，电台的更新周期远远长于手机。IC-7000的集成度很高，除了常见的简单故障外，第三方维修人员很难做到元件级的硬件维修。IC-7000的简易频谱扫描功能由于采用了彩色液晶显示器，所以样子要比IC-706好看得多。
至于实用性，笔者个人觉得不高，在工作的时候扫描过程会干扰正常的接收，会发出“咔咔”的声音，尤其是高速扫描频谱的时候，加上本身显示动态有限和短波背景噪声高，所以几乎没人把这个频谱功能一直打开着使用，更不能算是监测频谱的好工具。对于喜欢看频谱图的朋友，IC-756proIII以上级别（最好是IC-7700以上）或FT-2000（附加DMU-2000） 以上级别的设备才是比较实用的选择。如果你想拥有专业级真正强劲的短波频谱显示和监测，R&S EM510接收机才是真正实用的选择，当然这是另外一个应用层次了。
◆使用感受
１.话说接收
由于应用的定位和体积的限制，IC-7000没有设计复杂庞大的预选器电路和高动态接收电路，与大型的基地式台式电台相比有一定距离。就像汽车设计定位一样，要希望一辆CRV汽车具备强劲的越野性能是不实
际的。因为IC-7000本身不是设计为比赛用机，更不是高性能接收机，正常车载或移动通信中一般不需要从一堆繁杂重叠的信号中搜寻细小的信号，所以它的接收动态并没有做得很高。搭配ICOM惯用的手动P.AMP （前置放大）和ATT（衰减）功能，利用“人工智能”（这里指：操作者自己的判断）来提高整机的接收增益范围，当基地台用也没问题。所以IC-7000尽管使用了DSP科技，但它并不能跻身一部高性能接收机的行列。如果本来冲着低噪声、超高接收性能来的用户，你一开始就选错了对象，在业余机中，ICOM更高阶的IC-756PRO III、IC-7700、IC-7800，还有IC-775DSP台式电台才是正确的选择。
不是说IC-7000使用了DSP技术提高接收性能和降低噪声吗？是的，但这不是绝对。以目前的技术水平，DSP信号处理尚不能完全取代传统的由线圈构成的物理滤波器电路，对于只使用到中频DSP的机器更是如此。在高频输入前端如果设置了分段滤波器，可以对带外信号进行有效衰减，提高输入信号的选择性，在专业接收机上也叫“预选器”。
当然理论上该滤波器带宽越窄，越接近有用信号，实际占用带宽越好，这也是有些高端机力求实现的，YAESU FT-2000以上级别电台支持的μ-Tuning Kit就是基于这个原理。高选择性的前端在信号拥挤和邻频信号干扰严重的情况下作用明显。对于业余电台应用来说，最典型的应用就是在比赛中从一堆拥挤的信号中分辨出有用的信号。在业余电台更高端的设备中虽然搭载了更高阶的DSP处理系统，但对于传统滤波单元非但没有简化反而特别予以加强。大家可以看一下，一些高端机的广告中关于高性能接收滤波电路（由传统线圈构成）特点的介绍比重反而超过DSP的介绍。
在一些小体积的设备和入门级设备中，限于空间和成本，这些以线圈为主力构成的滤波线路往往被简化或省略了。对于十分关注接收性能的用户，建议你购买大体积、具备高品质前端滤波单元和高规格Roofing filter的机器，因为它们的设计要求和理念都与小机器不同。甚至一些老式的高端机、旗舰机的接收性能还优于现在不少看似功能众多、很“高科技”的中高档机型。即使目前最高水平的数字化短波接收机可以直接数字化处理高频信号，它在A/D信号转换前依然建议采用基于传统电路的预选器电路，并不完全靠DSP 来处理信号，尽管它配备的DSP单元处理能力远非业余电台机型可比。如果你向往真正顶级的接收性能，那么普拉特公司、罗德施瓦茨公司的专业接收机才代表当今世界最高水平，与个人业余电台相比，它们会带你进入一个全新的境界。当然他们的价格将远远超过IC-7000，在专业的领域，一两万欧元的设备只能算入门级，因为这些顶级产品的主要客户并不是个人业余无线电爱好者。
DSP的软硬件发展技术就像电脑一样，这些目前看来很尖端的科技也会慢慢移植到民用设备中，或许我们会在下几代的业余电台中看到他们的身影——软件无线电。IC-7000中的VSC（语音静噪控制）功能非常实用，它能让你在短波SSB模式中体验到UV波段FM通信使用静噪功能的感觉。大部分短波电台也有SQL功能，这是通过判断接收电平信号强弱来控制音频电路是否开启以实现静噪功能的，这种方式在载波信号稳定的FM模式中效果很好，而在信号幅度变化很大的SSB模式中效果很差。使用传统SQL几乎只能接收很强的SSB信号，所以基本没人去用这个功能，SSB模式大部分守候状态下只能任噪声肆掠。
VSC则是通过判断信号是否被调制来控制音频电路的开启，这样一些较弱的SSB信号也能很好地、稳定地打开静噪，而一些没有调制的短波干扰信号，虽然信号强也不容易打开静噪。该静噪模式在专业短波电台如CODAN系列产品中很早就被应用，叫做“Voice Mute”，并成为用户津津乐道的实用功能，现在ICOM的业余电台产品上也具备了类似功能。有了这一功能，即使24小时守候也不会感到“吵”了。总的来说，IC-7000的收发性能在常见的中档电台中表现出色，尤其是其IF DSP处理技术降噪效果明显优于一些AF （音频）DSP的机器。我们用一台老款小体积的TS-50S电台与IC-7000作接收对比，在接收小信号时使用信号源测试两者基本相当。而实际听感方面，在嘈杂的7.050MHz接收空中实际信号，TS-50s略胜一点，但当IC-7000收到较小信号并开启NR功能后，弱信号伴随的噪声大幅下降，语音可辨度也有明显提升，接收效果与TS-50S拉开了档次，信噪比提高了，话音就凸显出来，实际上S表上的信号指示并未增加。但对于那些时隐时现的微小信号，NR功能作用似乎不大。对于热衷于C W 的用户，IC-7000不必让你掏更多银子去买上百美元一枚的CW窄带滤波器，通过DSP系统可以提供多种窄带中频带宽功能，甚至可以提供更窄通带的选择，这对CW通信中削弱相邻干扰有非常实用的意义。
对于普通业余电台用户，IC-7000在中档机或者小而全的设备中还是不错的选择，作为车载电台更是为数不多的好选择。关注接收性能的朋友除了关注接收机性能外，也很关注天线的性能，再好的短波接收机搭配一条十几米长的长线天线也很难有好的表现。对于玩专业接收的可能五单元八木天线才起步，Antenna farm（天线农场）才是“王道”，同时周边的电磁环境也很重要。
2.话说DSP
IF DSP是IC-7000最大的技术卖点，也是最早将DSP用于中频（IF）的小型业余电台机种之一。很多业余电台爱好者对DSP的理解就是数字化高科技、高档电台的代名词，可以有效地消除噪声，大幅提升接收效果。其实不尽然。
首先，DSP是Digitalsignal processing的缩写，中文意思是“用于数字信号处理的可编程微处理器”，“降低接收噪声”只是我们希望它实现的效果之一。我们可以把它理解为“可以用来执行特定功能的专用电脑处理器”，说它是电脑因为不同的DSP硬件芯片同样有处理速度之分，DSP硬件芯片必须搭配特定的软件才能工作，软件决定DSP硬件系统的功能，相同的DSP硬件搭配不同的软件可以实现不同的功能。
说起电脑，老掉牙的286、386是电脑，586奔腾以及现代的迅驰、双核、四核都被称为电脑，它们的区别在于运算速度和价格。一台酷睿2电脑和一台386电脑的处理效率不可同日而语，一些功能强大处理效果好的软件在酷睿2电脑上可以运行自如，而在386电脑上就运行不起来，或者运行速度极慢。DSP硬件芯片也是一样的情况，不同档次的DSP芯片处理速度和能力不一样，内存通道带宽不一样，当然价格也不一样，高端的DSP芯片虽然性能强悍，但价格很高，有的单片芯片就要数百美元。
制造DSP芯片的厂家有很多，同普通电脑中Intel和AMD CPU一样，不同厂家和系列的DSP芯片的实际处理性能的高低不能单凭其工作频率来直接比较。
另外，优秀的软件也要很大的初期投入，电台厂家制造产品都要考虑成本，要在性能与成本中取得妥协。在电台中使用DSP还要注意信号处理的实时性，不能有太大的时延，所以在DSP硬件处理速度有限的情况下，一些复杂的算法虽然效果好，但也只能放弃，除非换用成本更高，处理能力更强劲的DSP芯片。同样都是标称采用DSP的电台，使用的DSP硬件芯片档次可能有很大的差距，同时使用软件的执行效率和具备功能也有不同，这就造成了DSP系统处理能力和效果的显著差异。DSP代表了一种新技术的使用，就像集成电路代替分立元件、贴片元件代替传统元件一样，并不是高档高性能的代名词。
目前引入DSP系统的中档商用短波电台在性能上与以前传统设计的高档短波机相比，各类收发性能并不全面占优，制造厂家乐意见到的是生产自动化率和品质控制的提高以及成本的降低，同时在数字化时代有更多的宣传卖点。另外，最近民用广播收音机应用也向DSP芯片发展，很多著名生产厂家都推出了基于DSP 处理芯片的收音机，价格都不贵，性能和价格都定位于中低档产品。我们来看看IC-7000的DSP系统，它由2片Analog Devices公司Blackfin系列的ADSP-BF532构成。该DSP芯片具备最高400MHz时钟速度，最高800MMACS处理能力，以及16bit的内存带宽，广泛应用于很多消费类电子音频视频多媒体设备中。ADSP-BF532SBBCZ400市场售价在10美元（千片批量）左右。
另外市场上宣传内置400MHz的 IF DSP处理的YAESU FT-450使用的也是同系列的ADSP-BF531 DSP芯片。在IC-7000中使用DSP技术给我们带来的好处实实在在看得见：由于DSP技术应用到中频，这样就可以使用软件数字中频滤波器，避免使用昂贵的专用机械滤波器。AGC环路也可以被DSP所控制，提供更强大的工作模式。通过DSP可以实现多种软滤波器功能对信号进行处理，降低噪声，提高信噪比。
IC-7000提供了可多级调整的两点MNF和NR以及NB功能。IC-7000的降噪功能十分明显，相信每个使用过的人都会有印象，尽管这种处理对原始语音也有一定影响。目前降噪技术还处于发展阶段并不完美，并不能神奇地将时隐时现的3&1信号品质提升到清晰强劲的5&9效果，只能说“在特定有限范围内改善”而已。如果你给IC-7000外加一个ADPS2降噪扬声器的话，依然会感觉这个专业音频处理DSP降噪扬声器的作用。对比一下专业Codan NGT短波电台的Easitalk 功能，你会感到基于DSP的降噪技术发展前景广阔。
限于成本和技术，目前装备DSP处理系统的业余电台并不能由此获得接收性能的大幅提升。DSP作为信号处理技术也并不局限于降噪应用，如果你想感受一下目前国际领先水平的数字化接收机，那么罗德施瓦茨的EM510一定会让你有新的认识。总体看来IC-7000是一部小而全的多功能电台，收发性能中偏上，特别适合移动场合，符合厂家的产品定位。IC-7000作为车载电台和户外活动移动电台值得大力推荐，即便在家里已经拥有了IC-756PRO III以上级别的基地电台；作为新手的第一部多功能短波电台也值得推荐，它不会让你与别人通联中在硬件上觉得缺少什么；作为老手的备用电台也值得考虑，IC-7000作为多面手在很多场合都能顶得上。
如果你已经有了IC-718、TS-450、TS-50之类的中档电台，想增添具备高接收性能的设备，那么花更多的钱去考虑IC-756PRO III以上级别的大型电台才是正确的选择。如果你要尝试顶级DSP系统的卓越性能，如每秒上千次的频率扫描、监测级的频谱显示、敏感的信号发现与捕获、全面高效的信号特征分析，那么顶尖的数字化接收机才能满足你，那就不是业余机的范畴，在准备高额费用的同时你还要架设一套好的天线。
