东兴寺立交桥3号墩老拱座后背基坑土钉墙支护计算书解析
东兴寺立交桥3号墩老拱座后背基坑
土钉墙支护计算书
计算依据：
1、《建筑基坑支护技术规程》JGJ120-2012
2、《建筑施工计算手册》江正荣编著
3、《实用土木工程手册》第三版杨文渊编著
4、《施工现场设施安全设计计算手册》谢建民编著
5、《地基与基础》第三版
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息:
1、基本参数：
侧壁安全级别：一级
基坑开挖深度h(m)：10.200；
土钉墙计算宽度b'(m)：38.00；
土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；
条分块数：10；
考虑地下水位影响；
基坑外侧水位到坑顶的距离(m)：9.400；
基坑内侧水位到坑顶的距离(m)：10.200；
2、荷载参数：
序号类型面荷载q(kPa) 荷载宽度b0(m) 基坑边线距离b1(m)
1 局布 2.00 3 2
3、地质勘探数据如下：：
4、土钉墙布置数据：
放坡参数：
序号放坡高度(m) 放坡宽度(m) 平台宽度(m)
1 5.81 5.81 4.00
2 4.39 0.01 0.01
土钉参数：
序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)
1 120.00 12.00 20.00 1.50 2.00
2 120.00 13.00 20.00 1.50 2.00
3 120.00 15.00 20.00 1.50 2.00
二、土钉(含锚杆)抗拉承载力的计算:
单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ120-2012，R=1.25γ0T jk
1、其中土钉受拉承载力标准值T jk按以下公式计算：
T jk=ζe ajk s xj s zj/cosαj
其中ζ--荷载折减系数
e ajk--土钉的水平荷载
s xj、s zj--土钉之间的水平与垂直距离
αj--土钉与水平面的夹角
ζ按下式计算：
ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)
其中β--土钉墙坡面与水平面的夹角。
φ--土的内摩擦角
e ajk按根据土力学按照下式计算：
e ajk=∑{[(γi×s zj)+q0]×K ai-2c(K ai)1/2}
2、土钉抗拉承载力设计值T uj按照下式计算
T uj=(1/γs)πd nj∑q sik l i
其中d nj--土钉的直径。
γs--土钉的抗拉力分项系数，取1.3
q sik--土与土钉的摩擦阻力。根据JGJ120-99 表6.1.4和表4.4.3选取。
l i--土钉在直线破裂面外穿越稳定土体内的长度。
第1号土钉钢筋的直径ds至少应取：5.956 mm；
第2号土钉钢筋的直径ds至少应取：21.601 mm；
第3号土钉钢筋的直径ds至少应取：26.511 mm；
三、土钉墙整体稳定性的计算:
根据《建筑基坑支护技术规程》JGJ120-2012要求，土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采用圆弧滑动简单条分法如下图，按照下式进行整体稳定性验算：
公式中：
γk--滑动体分项系数，取1.3；
γ0--基坑侧壁重要系数；
ωi--第i条土重；
b i--第i分条宽度；
c ik--第i条滑土裂面处土体固结不排水(快)剪粘聚力标准值；
φik--第i条滑土裂面处土体固结不排水(快)剪内摩擦角标准值；
θi--第i条土滑裂面处中点切线与平面夹角；
αj--土钉与水平面之间的夹角；
L i--第i条土滑裂面的弧长；
s --计算滑动体单元厚度；
T nj--第j根土钉在圆弧滑裂面外锚固与土体的极限抗拉力，按下式计算。
T nj=πd nj∑q sik l nj
l nj--第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度
把各参数代入上面的公式，进行计算
可得到如下结果：
---------------------------------------------------------------------------------
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第1步 1.694 41.624 0.149 2.521 2.526
示意图如下：
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第2步 1.408 39.940 0.425 4.802 4.821
示意图如下：
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第3步 1.590 33.307 1.397 6.750 6.893
示意图如下：
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第4步 1.450 39.031 0.964 9.216 9.266
示意图如下：
计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第5步 1.303 43.979 -0.020 17.463 17.463
示意图如下：
--------------------------------------------------------------------------------------
计算结论如下：
第1 步开挖内部整体稳定性安全系数γk= 1.694>1.30 满足要求! [标高-1.500 m]
第2 步开挖内部整体稳定性安全系数γk= 1.408>1.30 满足要求! [标高-3.000 m]
第3 步开挖内部整体稳定性安全系数γk= 1.590>1.30 满足要求! [标高-4.500 m]
第4 步开挖内部整体稳定性安全系数γk= 1.450>1.30 满足要求! [标高-5.810 m]
第5 步开挖内部整体稳定性安全系数γk= 1.303>1.30 满足要求! [标高-10.200 m]
四、抗滑动及抗倾覆稳定性验算
(1)抗滑动稳定性验算
抗滑动安全系数按下式计算：
K H=f'/E ah≥1.3
式中，E ah为主动土压力的水平分量(kN)；
f'为墙底的抗滑阻力(kN)，由下式计算求得：
f'=μ(W+qB a S v)
μ为土体的滑动摩擦系数；
W为所计算土体自重(kN)
q为坡顶面荷载(kN/m2)；
B a为荷载长度；
S v为计算墙体的厚度，取土钉的一个水平间距进行计算1级坡：K H=37.670>1.3，满足要求！
2级坡：K H=24.413>1.3，满足要求！
(2)抗倾覆稳定性验算
抗倾覆安全系数按以下公式计算：
K Q=M G/M Q
式中，M G--由墙体自重和地面荷载产生的抗倾覆力矩，由下式确定M G=W×B C×qB a×(B'-B+b×B a/2)
其中，W为所计算土体自重(kN)
其中，q为坡顶面荷载(kN/m2)
B c为土体重心至o点的水平距离；
B a为荷载在B范围内长度；
b为荷载距基坑边线长度；
B'为土钉墙计算宽度；
M k--由主动土压力产生的倾覆力矩，由下式确定
M k=E ah×l h
其中，E ah为主动土压力的水平分量（kN）；
l h为主动土压力水平分量的合力点至通过墙趾O水平面的垂直距离。1级坡：K Q=126.407>1.5，满足要求！
2级坡：K Q=271.124>1.5，满足要求！
基坑支护设计计算——土压力.
基坑支护设计计算 1基坑支护设计的主要内容 2设计计算 根据地质条件的土层参数如图所示，根据设计要求，基坑开挖深度暂定为9m,按规范设定桩长为16.8m ，桩直径设定为0.8m ，嵌固深度站定为7.8m,插入全风化岩3.0m 。 2.1水平荷载的计算 按照超载作用下水土压力计算的方法，根据朗肯土压力计算理论计算土的侧向压力，计算时不考虑支护桩与土体的摩擦作用。地下水以上的土体不考虑水的作用，地下水以下的土层根据土层的性质差异需考虑地下水的作用。 土层水平荷载计算依据《建筑基坑支护技术规程》JGJ 120-99 1.计算依据和计算公式 主动土压力系数：) 2 45(tan 2i ai K ?-=ο 被动土压力系数：) 2 45(tan 2i pi K ?+?= (1)支护结构水平荷载标准值e ajk 按下列规定计算： 1）对于碎石土及沙土： a)当计算点深度位于地下水位以上时： ai ik ai ajk ajk K C K e 2-=σ b)当计算点深度位于地下水位以下时： w ai wa wa j wa j ai ik ai ajk ajk K h m h z K C K e γησ])()[(2---+-= 式中ai K —第i 层土的主动土压力系数；
ajk σ—作用于深度z j 处的竖向应力标准值； C ik —三轴实验确定的第i 层土固结不排水（快）剪粘聚 力标准值； z j —计算点深度； m j —计算参数,当h z j π时，取z j ,当h z j ≥时，取h ； h wa —基坑外侧水位深度； wa η—计算系数，当h h wa ≤时，取1，当h h wa φ时，取零； w γ—水的重度。 2）对于粉土及粘性土： ai ik ai ajk ajk K C K e 2-=σ （2）基坑外侧竖向应力标准值ajk σ按下列规定计算： ok rk ajk σσσ+= （3）计算点深度z j 处自重应力竖向应力rk σ 1）计算点位于基坑开挖面以上时： j mj rk z γσ= 式中mj γ—深度z j 以上土的加权平均天然重度。 2）计算点位于基坑开挖面以上时： h mh rk γσ= 式中mh γ—开挖面以上土的加权平均天然重度。 （4）第i 层土的主动土压力系数K ai 应按下式计算 )245(tan 2ik ai K ?- =ο 式中ik ?—三轴实验确定的第i 层土固结不排水（快）剪摩擦角标准值。
钢板桩基坑支护计算书
钢板桩基坑支护计算书
一、结构计算依据 1、国家现行的建筑结构设计规范、规程行业标准以及广东省建筑行 业强制性标准规范、规程。 2、提供的地质勘察报告。 3、工程性质为管线构筑物，管道埋深4.8~4.7米。 4、本工程设计，抗震设防烈度为六度。 5、管顶地面荷载取值为：城-A级。 6、本工程地下水位最小埋深为2.0m。 7、本工程基坑计算采用理正深基坑支护结构计算软件。
（1）内支撑计算 内支撑采用25H 型钢 A=92.18cm 2 i x =10.8cm i y =6.29cm Ix=10800cm 4 Iy=3650cm 4 Wx=864cm 3 ][126.11529 .6725][13.678 .10725λλλλ=== <===y y x i l i l x 查得464 .0768.0==y x ?? 内支撑N=468.80kN ，考虑自重作用，M x =8.04N ·m MPa f A N fy y 215][6.1091018.92464.01080.4682 3 =<=???=?=? MPa f Wx Mx A N fx x 215][05.58107.1361004.810117768.01080.4684 6 23=<=??+???=+?=? （2）围檩计算 取第二道围檩计算，按2跨连续梁计算，采用30H 型钢 A=94.5cm 2 i x =13.1cm i y =7.49cm Ix=20500cm 4 Iy=6750cm 4 Wx=1370cm 3 [ 计算结果 ] 挡土侧支座负弯距为：M max =0.85×243.3kN ·m=206.8kN ·m ，跨中弯矩为M max =183.4kN ·m 支座处： MPa cm m kN Wx M 9.15013708.206max 13 =?==σ，考虑钢板桩结构自身的抗弯作用，可满足安全要求。 跨中：][87.13313704.183max 23 σσ<=?== MPa cm m kN Wx M

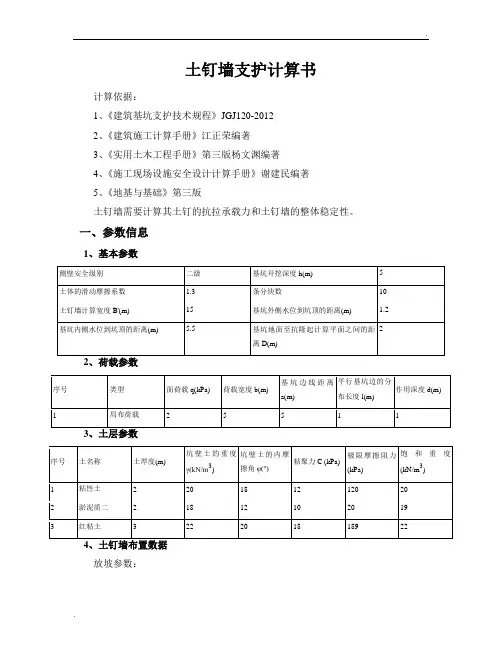

土钉墙支护计算计算书
