测井解释计算常用公式

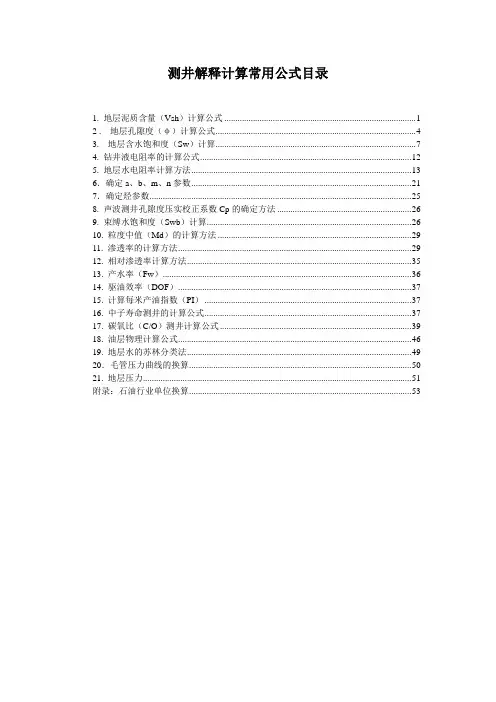

测井解释计算常用公式目录
1. 地层泥质含量（Vsh）计算公式................................................ .. (1)
2. 地层孔隙度（υ）计算公式....................................... (4)
3. 地层含水饱和度（Sw）计算.......................................................... (7)
4. 钻井液电阻率的计算公式...................................................... . (12)
5. 地层水电阻率计算方法 (13)
6. 确定a、b、m、n参数 (21)
7. 确定烃参数 (24)
8. 声波测井孔隙度压实校正系数Cp的确定方法 (25)
9. 束缚水饱和度（Swb）计算 (26)
10．粒度中值（Md）的计算方法 (28)
11．渗透率的计算方法 (29)
12. 相对渗透率计算方法 (35)
13. 产水率（Fw） (35)
14. 驱油效率（DOF） (36)
15. 计算每米产油指数（PI） (36)
16. 中子寿命测井的计算公式 (36)
17. 碳氧比（C/O）测井计算公式 (38)
18．油层物理计算公式 (44)
19．地层水的苏林分类法 (48)
20. 毛管压力曲线的换算 (48)
21. 地层压力 (50)
22. 气测录井的图解法 (51)
附录：石油行业单位换算 (53)
测井解释计算常用公式
1. 地层泥质含量（Vsh ）计算公式
1.1 利用自然伽马（GR ）测井资料 1.1.1 常用公式
min
max min GR GR GR GR SH --=
(1)
式中，SH －自然伽马相对值；
GR －目的层自然伽马测井值；
GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。
1
2
12--=
?GCUR
SH GCUR sh V (2)
式中，Vsh －泥质含量，小数；
GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。
1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o
b sh B GR B GR V -?-?=
max ρρ (3)
式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。
1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法
C
SI
SI
B A
GR V b sh +-?-?=
1ρ (4)
式中，SI －泥质的粉砂指数；
SI ＝（ΦNclay －ΦNsh ）/ΦNclay
(5)
（ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度） A 、B 、C －经验系数。
1.2 利用自然电位（SP ）测井资料
α
-=--=
0.1min
max min SP SP SP SP sh V (6)
式中，SP －目的层自然电位测井值，mV ；
SPmin －纯地层自然电位值，mV ； SPmax －泥岩层自然电位值，mV 。
α－自然电位减小系数，α＝PSP/SSP 。PSP 为目的层自然电位异常幅度，SSP
为目的层段纯岩性地层的自然电位异常幅度（静自然电位）。
1.3 利用电阻率测井资料
b
sh R R t R t R R sh R sh V /1])
lim ()lim ([-?-?= (7)
式中，Rlim －目的层井段纯地层最大电阻率值，Ω2m ； Rsh －泥岩电阻率，Ω2m ； Rt －目的层电阻率，Ω2m ； b －系数，b ＝1.0～2.0
1.4 中子－声波时差交会计算 B A sh V /= (8)
f T N m a ma T Nma t f T ma T N A ?Φ+--Φ?--Φ=)1()(
))(1()1)((f T sh T Nma Nsh f T ma T B --Φ--Φ-=
式中，Tma 、Tf －分别为岩石骨架声波时差、地层流体声波时差；
ΦNma 、ΦNsh －分别为岩石骨架中子值、泥岩中子值，小数； Δt －目的层声波时差测井值； ΦN －目的层中子测井值，小数。
1.5 中子－密度交会计算
B A sh V /= (9)
ma Nma f f ma N Nma b A ρρρρρ+Φ?--Φ--Φ=)()1( ))(1()1)((f ma Nsh Nma f sh B ρρρρ--Φ--Φ-=
式中，ρ
ma 、
ρf －分别为岩石骨架密度值、地层流体密度值，g/cm 3；
ΦNma 、Φsh －分别为岩石骨架中子值、泥岩中子值，小数；
ρsh －泥岩密度值，g/cm 3；
ρb 、ΦN －目的层密度测井值，g/cm 3、中子测井值，小数。
1.6 密度－声波交会计算
B A sh V /= (10)
f t ma ma t f f ma t f t ma t b A ??+??--?-?-?=ρρρρρ)()( ))(())((f ma f t sh t f t ma t f sh B ρρρρ-?-?-?-?-=
1.7 利用自然伽马能谱测井 1.7.1 钍曲线（TH ）
如果有自然伽马能谱测井，则优先选用能谱测井资料计算泥质含量。 min
max min
TH TH TH TH SH --=
………………………………..………(11 )
1
2
12--=
?GCUR
SH GCUR sh V (12)
式中，TH －目的层钍曲线测井值；
THmin －目的层段纯地层钍曲线值； THmax －目的层段泥岩钍曲线值； SH －目的层钍曲线相对值；
GCUR －新、老地层校正系数，新地层为3.7,老地层为2.0。
1.7.2 钾曲线（K ） min
max min
K K K K SH --=
(13)
1
2
12--=
?GCUR
SH GCUR sh V (14)
式中，K －目的层钾曲线测井值；
Kmin －目的层段纯地层钾曲线值； Kmax －目的层段泥岩钾曲线值；
GCUR －新、老地层校正系数，新地层为3.7,老地层为2.0。
1.7.3 无铀曲线（KTH ） min
max min
KTH KTH KTH KTH SH --=
(15)
1
2
12--=
?G C U R
SH GCUR sh V (16)
式中，KTH －目的层无铀曲线测井值；
KTHmin －目的层段纯地层无铀曲线值；
KTHmax －目的层段泥岩无铀曲线值；
GCUR －新、老地层校正系数，新地层为3.7,老地层为2.0。
1.8 利用中子测井资料
1.8.1 对于低孔隙度地层，设纯地层ΦN ＝0，且对中子孔隙度作了岩性校正。
Nsh
N
sh V ΦΦ=
(17)
式中，ΦN －目的层中子孔隙度； ΦNsh －目的层段泥岩中子孔隙度。 注：孔隙性地层计算的Vsh 偏高。
1.8.2 当ΦNmin 不为0％时，
min
max min
N N N N sh
V φφφφ--=
(18)
2 . 地层孔隙度（φ）计算公式
2.1 利用声波时差测井资料 2.1.1 怀利（Wylie ）公式
)(1
)(
ma
T f T ma T sh T sh V CP ma T f T ma T DT s --?-?--=Φ ……………….（19） 式中，Φs －声波计算的孔隙度，小数；
Tma 、Tf －分别为岩石骨架声波时差、地层流体声波时差； Vsh －地层泥质含量，小数； CP －声波压实校正系数，可利用岩心分析孔隙度与声波计算孔隙度统计求出，
也可利用密度孔隙度与声波孔隙度统计求出。
DT －目的层声波时差测井值。
2.1.2 声波地层因素公式
)1(1
DT
m a T x s -?=
Φ ……………………………....……..（20） 式中，x －经常取值为砂岩1.6，石灰岩1.76，白云岩2.0，x 大致与储层的胶结指数
（m ）值有关。 2.1.3 Raymer 公式
φφf ma
v v v +-=2
)1( ……………………………………………….（21） 式中，v 、v ma 、v f －分别为地层、岩石骨架、孔隙流体的声速。 2.2 利用密度测井资料
)(f
D ma D sh
D ma D sh V f D ma D DEN ma D D --?---=
Φ (22)
式中，ΦD －密度孔隙度，小数；
D ma 、D f －分别为岩石骨架密度值、地层流体密度值，g/cm 3； DEN －目的层密度测井值，g/cm 3； Dsh －泥岩密度值，g/cm 3； Vsh －储层泥质含量，小数。
2.3 利用补偿中子测井
01.0)5.0(???--=Φsh N sh V LCOR CN N (23)
式中，ΦN －中子孔隙度，小数；
CN －目的层补偿中子测井值，％； LCOR －岩石骨架中子值，％； Vsh －目的层泥质含量，小数； Nsh －泥岩中子值，％。
2.4 利用中子－密度几何平均值计算 2
2
2N D Φ+Φ=
Φ ........................... .. (24)
式中，ΦD 、ΦN －分别为密度、中子孔隙度，小数。
2.5 利用中子伽马测井计算 2.5.1 绝对值法
NG K A ?+=Φlg ................................. .. (25)
式中，Φ－中子伽马计算的孔隙度； NG －目的层中子伽马测井值； A 、K －分别为地区性常数、斜率。
说明：在工区内选择两个孔隙度差别较大的地层，分别求出其孔隙度和所对应的中子伽马读数，在半对数坐标纸上，纵坐标为孔隙度，横坐标为中子伽马值，将其作为两个边界点，即可求出A 、K 两个经验系数。
2.5.2 相对值法（古林图版法）
)1(lg NGo
NG
K A -
?+=Φ ………………………………………………(26) 式中，NG －储层中子伽马测井值；
NGo －标准层的中子伽马读数。
说明：标准层选择为硬石膏（Φ＝1％），其中子伽马值为NGo ，在半对数坐标纸上，纵坐标设（1－NG/NGo ），横坐标为lg Φ，如果井剖面上有硬石膏层，则读出其NG 值（NGo ）和目的层的NG 值，并知道中子伽马仪器的源距，就可在上述图版上读出其孔隙度。
如果井剖面上没有硬石膏层，则选择距目的层较近的井眼大于40cm 的泥岩层作标准
层，其中子伽马读数认为是Φ=100％的中子伽马读数NG1，再将其按井径转换图版转换为NGo即可。
转换方法如下：转换图版纵坐标为井径校正系数Kd，Kd＝NGo/NG1，横坐标为井径值。知道目的层的井径值，由图版查得Kd值，则NGo＝Kd2NG1，即可求出（1－NG/NGo），查古林图版即可求出Φ。
图1 古林图标
图2 井径校正图版
3. 地层含水饱和度（Sw ）计算
3.1 粒状砂岩或少量含泥质砂岩层饱和度公式（Archie ）： n
m t R w R b a w S /1)(
Φ
???=……………………………….…….（27） 式中，Sw －目的层含水饱和度，小数；
Rt －目的层深电阻率测井值，Ω2m ； Φ－目的层孔隙度，小数； Rw －地层水电阻率，Ω2m ；
a －岩性附加导电性校正系数，其值与目的层泥质成分、含量及其分布形式密
切相关；
b －岩性润湿性附加饱和度分布不均匀系数。对于亲水岩石，b<1（在油驱水过
程中将有残余水存在，形成连续的导电通道，致使Rt/Ro < 1/Sw n ）；对于亲油岩石，b>1（油驱水过程将是“活塞式”，而没有残余水存在，Rt/Ro >1/Sw n ）。
m －孔隙度指数（胶结指数），是岩石骨架与孔隙网混引起的孔隙曲折性的度
量。孔隙曲折度愈高，m 值愈大。
n －饱和度指数，是对饱和度微观分布不均匀的校正。由于孔隙的曲折性，在
驱水过程中烃与水在孔隙中的分布是不均匀的，这种不均匀性随Sw 变化，进一步增大了电流在岩石孔隙中流动的曲折性，使Rt 的增大速率比Sw 降低的速率大，因此需要利用饱和度指数n 进行校正。
注：m 和a 是互相制约的，a 大，m 就小，a 小，m 就大。根据实际井的实验资料，
分别对砂岩和碳酸盐岩研究了m 和a 之间的定量关系：
地层水含盐量 8500～300000g/L ， 孔隙度4～>30％，渗透率1mD 以上时， a 值在0.3～1.0，砂岩m 值在0.5～2.6，碳酸盐岩m 值在1.0～2.6。研究结果得 到以下经验关系式：
砂岩： m ＝1.8－1.29 lga
碳酸盐岩：m ＝2.03－0.911 lga m 值与Φ的经验关系：
砂岩（Φ为20～32％） m ＝14.4＋20.21 lg Φ 碳酸盐岩（Φ为8～18％） m ＝7.3＋6.13 lg Φ
3.2 印度尼西亚公式
22][1
w S w aR e cl R c cl V t R ?+=φ (28)
式中， 2
1cl V
c -=
Vcl －粘土含量；
Rcl －粘土电阻率，Rcl ＝Rsh(1－SI)2，SI 为泥质的粉砂指数； Φe －目的层有效孔隙度； Rw －地层水电阻率；
a － 岩性附加导电性校正系数；
Rt －目的层电阻率；
Sw －目的层含水饱和度。
注：（27）式适用于地层水矿化度较低（< 33104
mg/L ）的地区。
对于Vsh ≤0.5的泥质砂岩，可简化为下式：
22][1
w S w
aR e cl R cl V t R ?+=φ (29)
3.3 Simandoux 公式
)
1(2/1d cl V w aR n w S m e n w S cl R d cl V t R -+
?=φ ………………………….（30） 式中，常取m ＝n ＝2，d ＝1～2，常取d ＝1。上式可得： cl
cl m e w sh sh m
e w sh t m e w
w R V aR R V aR R R aR S ?-+
+=
φφφ2)2(
2 (31)
令a ＝0.8，m ＝2，上式变为： ])(5[4.0222
sh
sh sh sh w t e e w
w R V
R V R R R S -+=
φφ (32)
3.4 尼日利亚公式
22][1
w S w
aR e cl R a cl V t R ?+=φ (33)
式中，a ＝1～2
3.5 含分散泥质的泥质砂岩饱和度公式 e
sh sh
sh w e sh sh sh w m
e t m w w R V R R R V R R R q aR S φφφ2)(]2)([
)1(22
+-
-+-=
- …..….(34) 式中，Rt －目的层电阻率；
Rsh －目的层段泥岩层电阻率； Rw －地层水电阻率；
Vsh －目的层泥质含量，小数； Φe －目的层有效孔隙度，小数； m －目的层孔隙度指数（胶结指数）； a －岩性附加导电性校正系数； Φe －目的层有效孔隙度。
3.6 Waxman －Smits 模型（分散粘土双水模型）
)1(*)
(*w w v w t n w
S R BQ R F R S +?=- (35)
**m t
a
F φ=
................................................ (36)
)83.01(83.32
Cw e
B -
-= (37)
t
G
t v CEC Q φρφ?-?=
)1( (38)
式中，Sw －目的层含水饱和度，小数； Rt －目的层电阻率，Ω2m ； Rw －地层水电阻率，Ω2m ；
Φt －目的层（泥质砂岩）的总孔隙度，小数；
F *
－孔隙度与泥质砂岩总孔隙度（Φt ）相等的纯砂岩的地层因素，即地层水电导
率Cw 足够高时，泥质砂岩的地层因素；
m*－地层水电导率Cw 足够高时确定的泥质砂岩的胶结指数，也可看成为经粘土
校正后的纯砂岩的胶结指数；
n*－相当于该岩石不含粘土的饱和度指数，常取n*＝2.0； Q v －岩石的阳离子交换容量，mmol/cm 3；
CEC －岩石的阳离子交换能力，mmol/g 干岩样； B －交换阳离子的当量电导率，S 2cm3/(mmol 2m)； ρG －岩石的平均颗粒密度，g/cm 3；
3.7 归一化的W －S 方程
*/1*
][
n m t
t we wt R R S φ= (39)
wsh
vn wt w vn w
wsh wt we R Q S R Q R R S R )(-+??=
(40)
t
tsh
sh vsh v vn V Q Q Q φφ
?== (41)
sh
t
tsh V φφ=
(42)
)/(***wt v w n wt t m t wa S BQ C S C C F C +=?=?=-φ (43)
vsh w sh m tsh wash BQ C C C +=?=-*φ (44)
式中，Swt －泥质砂岩总含水饱和度，小数；
Rt －泥质砂岩电阻率，Ω2m ；
Vsh 、Φt －泥质砂岩的泥质（或粘土）含量，小数； Φt －泥质砂岩总孔隙度，小数，可用密度测井来计算；（因为泥质砂岩中的干粘
土密度ρcld 一般近似于纯砂岩骨架的密度ρma ，即约为2.65g/cm 3，故实际上可认为密度测井不受地层粘土含量的影响。）
Φtsh －泥岩的总孔隙度，小数，可用密度测井来计算ΦDsh ； Rw －泥质砂岩自由水电阻率，Ω2m ； Rwsh －泥质砂岩中粘土水电阻率，Ω2m ；
Qvn －归一化的泥质砂岩阳离子交换容量，小数，取值范围0～1.0； Qvsh －与砂岩邻近的泥岩的Qv 值，mmol/cm 3； Qv －泥质砂岩的阳离子交换容量，mmol/cm 3；
m*－地层水电导率Cw 足够高时确定的泥质砂岩的胶结指数，也可看成为经粘土
校正后的纯砂岩的胶结指数；
n*－相当于该岩石不含粘土的饱和度指数，常取n*＝2.0； B －交换阳离子的当量电导率，S 2cm3/(mmol 2m)。
说明：参数m*、Rw 、Rwsh 的最佳选取方法是用lgRt －lg Φt 与Cwa －Qvn 交会图。
图3 归一化W －S 方程的参数选择
用GR-Z或Vsh交会图来鉴别纯砂岩和泥岩点。在交会图（图3）上通过含水纯砂岩点（S）并与水层点群相切的直线，可认为是代表纯砂岩线，其斜率应为m*，在Φt＝1.0 处的截距应为Rw。同时，与纯砂岩线平行，并过泥岩点（Sh）的直线在Φt＝1.0处的截距应为Rwsh。
根据图3（a）的m*作出的Cw－Qvn交会图（图3－（b））同样可确定Rw和Rwsh 值，而且还可用于判断解释层段中粘土矿物的成分是否稳定。如在C wa＝Φt-m*/R t的值从Cw到Cwash范围内，通过水层和泥岩的点子基本在一条直线上，则表明粘土矿物成分基本稳定。反之，如果Cwa－Qvn交会图上点子很分散，趋势线弯曲，则可能是粘土矿物成分发生变化，或者m*、Rw发生变化，说明砂岩和泥岩的参数是不同的。此时，只有用岩心资料才能找出真正的原因。对于明显偏离趋势线的高Qvn层，必须采用不同组的参数。
参数n*应由岩心测量得出，一般情况下，对于砂岩可取n*＝m*，或n*＝m*＋0.1；在碳酸盐岩中，可取n*＝2.0。
3.7 双水模型－分散粘土（Clavier et）
图４含泥质地层的双水模型
图4中，Φf－自由水孔隙度（自由水占地层体积的百分数）；
Φb－束缚水孔隙度；
Φh－油气孔隙度；
Φt－总孔隙度。
Swf－自由水饱和度；Swf＝Φf/Φt
Swb－束缚水饱和度；Swb＝Φb/Φt
Swt－总含水饱和度；Swt＝（Φf＋Φb）/Φt 或Swt＝Swf＋Swb
双水模型的束缚水已包括湿粘土的水分，同时，地层孔隙中存在自由水和束缚水两种导电路径相同的溶液。除了地层水的导电性按其矿化度预计的值不同以外，含泥质地层与同样孔隙度、孔道曲折度及含水饱和度的纯地层具有同样的导电特性，而地层水的导电性是自由水与束缚水并联所决定的。因此，可采用Archie公式来研究含泥质地层的导电性。双水模型认为束缚水对含泥质地层导电性有重要影响，并把它看作是一种特殊
的导电溶液来考虑（这是与W －S 模型的主要区别）。
12
])1([--+=
wb wb wb wb t wb
wf o R S R S R R R φ (45)
t o w R R S /= (46)
式中，Sw －泥质砂岩含水（自由水）饱和度； Rt 、Ct －分别为泥质砂岩电阻率、电导率； Ro －泥质砂岩100％含水时的电阻率； Φt －泥质砂岩总孔隙度，小数；
Swb －泥质砂岩束缚水饱和度，小数；
Rwf 、Cwf －自由水（远离粘土表面未被泥质束缚的全部水－远水）电阻率、电导
率；
Rwb 、Cwb －束缚水（粘土附近缺乏盐分的水）电阻率、电导率。可选择100％纯
泥岩处的Rwa 作为Rwb ，即R wb ＝R sh Φtsh 2.。
注：在实际处理时可根据实际情况选择a 、m 值。
4. 钻井液电阻率的计算公式
4.1 钻井液电阻率的温度转换公式
)5
.215
.21(2112++=T T R R m m ，
（℃）………………………………………………（47） )),(77
.677.6(2112F T T R R m m ++= (48)
式中，Rm1－T1温度下的钻井液电阻率，Ω2m ； Rm2－T2温度下的钻井液电阻率，Ω2m 。
注：摄氏温度与华氏温度转换关系：32)(8.1)(+=C T F T
4.2 D.W.Hilchie 研究的盐水溶液电阻率与其温度间的关系 x
T x T R T R ++=
)
)(1()(1 (49)
]641427)1(lg 340396.0[10+-=R x (50)
式中，R(1)－起始温度为T(1)(°F)时测量的盐水溶液电阻率，Ω2m ； R(T)－温度为T （°F ）时测量的盐水溶液电阻率，Ω2m 。
4.3 根据钻井液电阻率计算其滤液电阻率 07
.1m
mf R C R ?= (51)
式中，Rm －钻井液电阻率，Ω2m ；
C －与钻井液密度有关的系数，可由表2确定
4.4 泥饼电阻率
65.1)/(69.0mf m mf mc R R R R = (52)
式中，Rmc －泥饼电阻率，Ω2m ；
Rmf －钻井液滤液电阻率，Ω2m 。
对于大多数NaCl 钻井液，有如下近似公式：
m mc R R 5.1= …………………………………………………………（53） 4.5 钻井液滤液矿化度计算公式
4.5.1 当已知钻井液滤液电阻率Rmf 和所对应的温度T ，则可用图6所示的图版确定钻
井液滤液矿化度Pmf 。
4.5.2 当已知24℃或75°F 时的钻井液滤液电阻率R mfN 时，可用（53）式计算其矿化
度。
x
mf P 10=
955
.0/)]0123.0lg(562.3[--=mfN R x ………………………….（54a ） 4.5.3 钻井液密度
P w 73.01+=ρ （24℃/75°F ，101.325kPa ） …………….…..（54b ）
5. 地层水电阻率计算方法
5.1 利用水分析资料计算地层水电阻率 5.1.1 计算地层水等效NaCl 总矿化度Pwe
∑?=
i i we P K P (55)
式中，Pwe －等效NaCl 溶液矿化度，ppm ； Ki －第i 种离子的等效系数； Pi －第i 种离子的矿化度，ppm 。
各种离子的等效系数可按图5所示图版来确定。图板横坐标为混合液总矿化度，纵坐标为等效系数（Ki ）
5.1.2 根据求出的Pwe 值，按NaCl 溶液电阻率与矿化度及温度的关系图版（图6），可
查出地层水电阻率。
5.1.2 根据等效NaCl溶液矿化度，查图板（图6）确定地层水电阻率Rw。
5 按混合液的总矿化度确定各种离子的等效系数
5.1.3
由（55）式可导出计算24℃或75°F 时地层水电阻率R wN 的近似式： 5.1.3 近似计算方法
995.0/54.36470123.0wN wN P R +≈ (56)
式中，P wN －24℃或75°F 时地层水总矿化度，（NaCl ，mg/L ）；
R wN －24℃或75°F 时地层水电阻率，Ω2m 。
计算出RwN 后，再利用（57z ）或（57b ）式计算任意温度（T ）下的地层水电阻率 Rw 。即
]5.21)(5.45[
+=C T R R wN w
……………………。…………………（57a ）
或 ]77
.6)(77.81[
+=F T R R wN w ………………………。……………….（57b ）
5.2 利用自然电位计算Rw
5.2.1 厚的纯地层的静自然电位SSP 为
we
mfe R R K SSP lg
-= .................................。.. (58)
式中，K －自然电位系数，其值与温度成正比：
)(133.060F T K += ……………………………………….（59a ）
或 298/)](273[7.70C T K += …………………………………….(59b) Rwe －地层水等效电阻率，Ω2m ；
Rmfe －钻井液滤液等效电阻率，Ω2m 。
5.2.2 按测井图头标出的T1温度下的钻井液电阻率Rm T1计算24℃时的钻井液电阻率
R mN 。 )5
.21245
.211(
1++=T R R mT mN (60)
5.2.3 按公式（51）计算24℃时的钻井液滤液电阻率R mfN 。 07
.1mN
mfN R C R ?= (60)
式中，C －根据钻井液密度，按表2查出。
5.2.4 计算24℃时的钻井液滤液等效电阻率R mfeN 。
当R mfN ＞0.1 Ω2m 时， m f N m f e N R R 85.0= …………………….（61） 当R mfN ≤0.1 Ω2m 时， 77
3375146+-=
mfN mfN mfeN R R R (62)
5.2.5 计算24℃时的等效地层水电阻率R weN 。
mfe
we
mfeN weN R R R R ?=
(63)
5.2.6 计算24℃时地层水电阻率R wN 。
当R wN ＞0.12 Ω2m 时, )
24.069.0(1058.0-+-=weN R wN R (64)
当R wN ≤0.12 Ω2m 时，weN
weN wN R R R 3371465
77-+= (65)
5.2.7
计算地层温度下的地层水电阻率。
]5.21)(/[5.45+=C T R R wN w …………………………………….（66a ） 或 ]77.6)(/[77.81+=F T R R wN w ……………………………………..（66b ） 注意：用自然电位计算Rw 的方法，适用于地层水主要含NaCl 和从SP 曲线能得到好的
静自然电位SSP 值的情况。如果不能满足上述条件，则需对SP 曲线运用专门的 图版进行（地层厚度、井径、侵入带及电阻率比值（Ri/Rm ）等校正，从而得到 SSP 。如果钻井液与地层间压差过大，SP 中明显存在过滤电位成分，则用SP 计 算的Rw 可能偏低。
5.3 视地层水电阻率法
a
R F R R m
t t wa
φ?=
=/ (67)
式中，Rwa －视地层水电阻率，Ω2m ；
Rt －深探测电阻率，Ω2m ；(Rt 应为具有一定厚度的纯岩性水层的Ro) Φ－地层孔隙度，小数； m －胶结指数；
a －岩性附加电阻率校正系数。
说明：在具有较厚的纯水层井段和Rw 基本稳定或Rw 逐渐变化的层段，选择纯水层的
Rwa 作为Rw ，可取得较好的效果。
5.4 用Rt 和Rxo 确定Rw
具有均匀粒间孔隙的纯地层，由Archie 公式可分别导出Sw 和Sxo 关系式，将两式 合并可得：
mf
t w xo n xo w R R R R S S ??=)( (68)
在有钻井液侵入的含水纯砂岩处，Sw ＝Sxo ＝1，故 Rw/Rmf ＝Rt/Rxo ，因此有
xo mf t w R R R R /?= (69)
5.5 电阻率－孔隙度交会图法
5.5.1 Hingle 交会图法
对于均匀粒间孔隙的纯地层，由Archie 公式可得
φm w
n w n
t abR S R /1)(1
= (70)
对于给定地区和岩性，系数a 、b 和指数m 、n 是已知的。在岩性和Rw 基本保持基本不 变的解释井段内，对给定的含水饱和度Sw ，令
A abR S m
w
n w =/1)(
， (A 为常数) 用按
n
t
R 1
刻度的坐标轴作n
t
R y 1
=
轴，用线性刻度轴作x ＝υ轴，则在
n
t
R 1
－υ交会
图上，方程（70）就成为直线方程y ＝Ax ，而且该直线过原点，即骨架点（υ＝0，Rt ＝∞），取不同的Sw 值，就得到不同的直线，从而得到用Sw 刻度的Rt －Φ交会图（如图7所示）。
图7 Hingle 电阻率－孔隙度交会图 n Rt 1
可按地区经验选取a 、b 、m 、n 值。一般取n ＝2，b ＝1。对砂岩取a ＝0.62，m ＝2.15；对碳酸盐岩取a ＝1, m ＝2。
在Hingle 交会图上，对于100％含水层，Sw ＝1，Rt ＝Ro ，如令a=1，m ＝2, 则有
φw
t
R R 11=
(71)
在Hingle 交会图上100％含水层就是左上方的一条直线，其斜率为w R /1。由此可得出确定Rw 的方法。即在解释井段上绘制Hjngle 交会图或频率交会图及GR-Z 图，找出岩性纯，足够厚，无油气显示的纯水层，这些纯水层同原点的连线即为100％含水线，在水线上任取一点，则
2/φo o w R F R R ==。
说明：Hingle 交会图的横轴可以选用孔隙度、声波时差、密度或中子测井值，且为线性 刻度。这些交会图的原点均为骨架点（Φ＝0，Rt ＝∞）。因此，根据100％含水线与Rt ＝∞线的交点就可以求得骨架矿物的参数（Δt ma 、ρma 、ΦNma ）。知道了Δt ma 、ρma 、ΦNma 就可以按υ或F 的单位，对Δt 、ρb 、ΦN 的刻度重新刻度。用已确定的F （＝a/Φm ）刻度，可以计算Rw ，而且按类似的方法画出Sw 为常数的直线。应用这些Rt －Φ交会图确定Rw 、Sw 和判断油水层的关键是要正确确定水线位置。因此，此法要求在解释层段上，要有若干个纯含水层，地层水电阻率稳定，岩性不变和侵入不深，要求孔隙度变化范围相当大，并且所测参数（Δt 、ρb 、ΦN ）与Φ呈线性关系，所用的a 、b 、m 、n 等参数符合本区地质条件。 5.5.2 Pickett 交会图法
在Archie 公式中，令b ＝1，则有
t
o
t m w
n
w
R R R aR S ==φ
对该式两边取对数得：
w w t S n aR m R lg )lg(lg lg -+-=φ
…………………………….（72） 在水层处，Sw ＝100％，（72）式可简化为：
)lg(lg lg aRw m Rt +-=φ
…………………………….（73） 令y ＝lgRt ，x ＝lg Φ，c ＝lg （aRw ），则在双对数坐标中，（73）式即为一条直线，
c mx y +=
斜率为m 。这种在双对数坐标中绘制的Rt －Φ交会图即为Pickett 交会图，如图8所示。
测井解释计算常用公式
测井解释计算常用公式目录 1. 地层泥质含量（Vsh）计算公式 (1) 2 . 地层孔隙度（φ）计算公式 (4) 3. 地层含水饱和度（Sw）计算 (7) 4. 钻井液电阻率的计算公式 (12) 5. 地层水电阻率计算方法 (13) 6．确定a、b、m、n参数 (21) 7．确定烃参数 (25) 8. 声波测井孔隙度压实校正系数Cp的确定方法 (26) 9. 束缚水饱和度（Swb）计算 (26) 10. 粒度中值（Md）的计算方法 (29) 11. 渗透率的计算方法 (29) 12. 相对渗透率计算方法 (35) 13. 产水率（Fw） (36) 14. 驱油效率（DOF） (37) 15. 计算每米产油指数（PI） (37) 16. 中子寿命测井的计算公式 (37) 17. 碳氧比（C/O）测井计算公式 (39) 18. 油层物理计算公式 (46) 19. 地层水的苏林分类法 (49) 20．毛管压力曲线的换算 (50) 21. 地层压力 (51) 附录：石油行业单位换算 (53)
测井解释计算常用公式 1. 地层泥质含量（Vsh ）计算公式 1.1 利用自然伽马（GR ）测井资料 1.1.1 常用公式 m in m ax m in GR GR GR GR SH --= (1) 式中，SH －自然伽马相对值； GR －目的层自然伽马测井值； GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。 121 2--=?GCUR SH GCUR sh V (2) 式中，Vsh －泥质含量，小数； GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。 1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o b sh B GR B GR V -?-?=max ρρ (3) 式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。 1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法 C SI SI B A GR V b sh +-?-?=1ρ (4) 式中，SI －泥质的粉砂指数； SI ＝（ΦNclay －ΦNsh ）/ΦNclay …………………...……….(5) （ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度） A 、B 、C －经验系数。
测井曲线代码大全
测井曲线代码 RD、RS—深、浅侧向电阻率 RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度 DENC—环境校正后的密度 VDEN—垂直校正后的密度 CNL—补偿中子 CNC—环境校正后的补偿中子 VCNL—垂直校正后的补偿中子 GR—自然伽马 GRC—环境校正后的自然伽马 VGR—垂直校正后的自然伽马 AC—声波 V AC—垂直校正后声波 PE—有效光电吸收截面指数 VPE—垂直校正后的有效光电吸收截面指数SP—自然电位 VSP—垂直校正后的自然电位 CAL—井径 VCAL—垂直校正后井径 KTh—无铀伽马 GRSL—能谱自然伽马 U—铀 Th—钍 K—钾 WCCL—磁性定位 TGCN—套管中子 TGGR—套管伽马 R25—2.5米底部梯度电阻率 VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角 AZIM—井斜方位角 TEM—井温 RM—井筒钻井液电阻率 POR2—次生孔隙度 POR—孔隙度 PORW—含水孔隙度 PORF—冲洗带含水孔隙度 PORT—总孔隙度 PERM—渗透率 SW－含水饱和度 SXO—冲洗带含水饱和度
SH—泥质含量 CAL0—井径差值 HF—累计烃米数 PF—累计孔隙米数 DGA—视颗粒密度 SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量 VPO2—垂直校正次生孔隙度 VPOR—垂直校正孔隙度 VPOW—垂直校正含水孔隙度 VPOF—垂直校正冲洗带含水孔隙度 VPOT—垂直校正总孔隙度 VPEM—垂直校正渗透率 VSW－垂直校正含水饱和度 VSXO—垂直校正冲洗带含水饱和度 VSH—垂直校正泥质含量 VCAO—垂直校正井径差值 VDGA—垂直校正视颗粒密度 VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数 PFD1—破裂压力梯度 POFG—上覆压力梯度 PORG—地层压力梯度 POIS—泊松比 TOUR—固有剪切强度 UR—单轴抗压强度 YMOD—杨氏模量 SMOD—切变模量 BMOD—体积弹性模量 CB—体积压缩系数 BULK—出砂指数 MAC MAC—偶极子阵列声波 XMAC-Ⅱ—交叉偶极子阵列声波 DTC1—纵波时差 DTS1—横波时差 DTST1—斯通利波时差 DTSDTC-纵横波速度比 TFWV10-单极子全波列波形 TXXWV10-XX偶极子波形 TXYWV10- XY偶极子波形 TYXWV10- YX偶极子波形 TYYWV10- YY偶极子波形 WDST-计算各向异性开窗时间 WEND-计算各向异性关窗时间
CPK计算公式
CPK 名词解释及方程式组成结构： CPK=CP *（1 - K ） U ：设计目标数 设计上、下限： 设计上限： 平均数+ 3σ 设计下限：平均数- 3σ 控制上、下限：图纸的控制要求尺寸，如 100±0.25 ，则尺寸控制上限为100.25，控制下限为99.75。 X – (AVERAGF): 平均数（每组数据总和的平均值） CPK 方程式： * （ 1 - ） 控制上限 - 控制下限 设计上限 - 设计下限设计最大值+设计最小值 2 - 平均数 （控制上限 - 控制下限）/ 2 测量最大值+平均数 2 K ： 方程式： μ – 平均数 （设计上限 - 设计下限）/2 控制上限 - 控制下限 设计上限 - 设计下限 CP ： 方程式： （Xi-X －）2∑ N σ：西格玛 方程式： μ： 方程式：
R ：客户所需求的σ倍数 N ：数据组内的数据个数 ∑ ：求合数 CPK 计算例题 某产品其中一项尺寸控制要求为100mm ±0.25mm ，取10pcs 产品进行测量，数据分别为： 该项尺寸控制上限为100.25mm ，控制下限为99.75。 X – =（100.21+100.25+100.20+100.19+100.18+100.17+100.16+100.18+100.19+100.23）/10 = 100.196 = = 0.02615339366 ≈ 0.026 σ = 10 （100.196-100.21）2+（100.196-100.25）2+（100.196-100.20）2+（100.196-100.19）2+（100.196-100.18）2+（100.196-100.17）2+（100.196-100.16）2+（100.196-100.18）2+（100.196-100.19）2+（100.196-100.23）2 10 0.00684 μ = （100-25+100.16）/ 2 = 100.205
测井曲线解释
主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf ≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。 ⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC
Cp与Cpk的计算公式
1、首先我们先说明Pp、Cp两者的定义及公式 Cp（Capability Indies of Process）：稳定过程的能力指数，定义为容差宽度除以过程能力，不考虑过程有无偏移，一般表达式为： Cpk， Ca， Cp三者的关系： Cpk = Cp ＊（ 1 －┃Ca┃），Cpk是Ca及Cp两者的中和反应，Ca反应的是位置关系（集中趋势），Cp反应的是散布关系（离散趋势） 4。当选择制程站别用Cpk来作管控时，应以成本做考量的首要因素，还有是其品质特性对后制程的影响度。 5。计算取样数据至少应有20~25组数据，方具有一定代表性。 6。计算Cpk除收集取样数据外，还应知晓该品质特性的规格上下限（USL，LSL），才可顺利计算其值。 7。首先可用Excel的“STDEV”函数自动计算所取样数据的标准差（σ），再计算出规格公差（T），及规格中心值（u）。规格公差＝规格上限规格下限；规格中心值＝（规格上限＋规格下限）/2； 8。依据公式：Ca=（X…－U）/（T/2），计算出制程准确度：Ca值 9。依据公式：Cp =T/6Sigma ，计算出制程精密度：Cp值 10。依据公式：Cpk=Cp＊（1－绝对值Ca），计算出制程能力指数：Cpk值 11。Cpk的评级标准：（可据此标准对计算出之制程能力指数做相应对策） A＋＋级Cpk≥2。0 特优可考虑成本的降低 A＋级 2。0 ＞Cpk ≥ 1。67 优应当保持之 A 级 1。67 ＞Cpk ≥ 1。33 良能力良好，状态稳定，但应尽力提升为A＋级 B 级 1。33 ＞Cpk ≥ 1。0 一般状态一般，制程因素稍有变异即有产生不良 的危险，应利用各种资源及方法将其提升为 A级 C 级 1。0 ＞Cpk ≥ 0。67 差制程不良较多，必须提升其能力 D 级 0。67 ＞ Cpk 不可接受其能力太差，应考虑重新整改设计制程。 Pp（Performance Indies of Process）：过程性能指数，定义为不考虑过程有无偏移时，容差范围除以过程性能，一般表达式为： （该指数仅用来与Cp及Cpk对比，或/和Cp、Cpk一起去度量和确认一段时间内改进的优先次序） CPU：稳定过程的上限能力指数，定义为容差范围上限除以实际过程分布宽度上限，一般表达式为： CPL：稳定过程的下限能力指数，定义为容差范围下限除以实际过程分布宽度下限，一般表达式为： 2、现在我们来阐述Cpk、Ppk的含义 Cpk：这是考虑到过程中心的能力（修正）指数，定义为CPU与CPL的最小值。它等于过程均值与最近的规范界限之间的差除以过程总分布宽度的一半。即： Ppk：这是考虑到过程中心的性能（修正）指数，定义为：或的最小值。即： 其实，公式中的K是定义分布中心μ与公差中心M的偏离度，μ与M的偏离为ε=| M-μ| 3、公式中标准差的不同含义 ①在Cp、Cpk中，计算的是稳定过程的能力，稳定过程中过程变差仅由普通原因引起，公式中的标准差可以通过控制图中的样本平均极差估计得出。
测井方法与综合解释综合复习资料要点
《测井方法与综合解释》综合复习资料 一、名词解释 1、水淹层 2、地层压力 3、可动油饱和度 4、泥浆低侵 5、热中子寿命 6、泥质含量 7、声波时差 8、孔隙度 9、一界面 二、填空 1．储集层必须具备的两个基本条件是_____________和_____________，描述储集层的基本参数有____________、____________、____________和____________等。 2．地层三要素________________、_____________和____________。 3．岩石中主要的放射性核素有_______、_______和________等。沉积岩的自然放射性主要与岩石的____________含量有关。 4．声波时差Δt的单位是___________，电阻率的单位是___________。 5．渗透层在微电极曲线上有基本特征是________________________________。 6．在高矿化度地层水条件下，中子-伽马测井曲线上，水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上，油层的热中子寿命______水层的热中子寿命。 7．A2.25M0.5N电极系称为______________________电极距L=____________。 8．视地层水电阻率定义为Rwa=________，当Rw a≈Rw时，该储层为________层。 9、在砂泥岩剖面，当渗透层SP曲线为正异常时，井眼泥浆为____________，水层的泥浆侵入特征是__________。 10、地层中的主要放射性核素分别是__________、__________、_________。沉积岩的泥质含量越高，地层放射 性__________。 11、电极系A2.25M0.5N 的名称__________________，电极距_______。 12、套管波幅度_______，一界面胶结_______。 13、在砂泥岩剖面，油层深侧向电阻率_________浅侧向电阻率。 14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差。 15、微电极曲线主要用于_____________、___________。 16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大 而。 17、当Rw小于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
测井解释计算常用公式之欧阳光明创编
测井解释计算常用公式目录 欧阳光明（2021.03.07） 测井解释计算常用公式 1. 地层泥质含量（Vsh ）计算公式 1.1 利用自然伽马（GR ）测井资料 1.1.1常用公式 m in m ax m in GR GR GR GR SH --= (1) 式中，SH －自然伽马相对值； GR －目的层自然伽马测井值； GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。 121 2--=?GCUR SH GCUR sh V (2) 式中，Vsh －泥质含量，小数； GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。 1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o b sh B GR B GR V -?-?=max ρρ (3) 式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。 1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法 C SI SI B A GR V b sh +-?-?=1ρ…………………………（4） 式中，SI －泥质的粉砂指数； SI ＝（ΦNclay －ΦNsh ）/ΦNclay (5) （ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度）
A 、 B 、 C －经验系数。 1.2 利用自然电位（SP ）测井资料 α-=--=0.1min max min SP SP SP SP sh V (6) 式中，SP －目的层自然电位测井值，mV ； SPmin －纯地层自然电位值，mV ； SPmax －泥岩层自然电位值，mV 。 α－自然电位减小系数，α＝PSP/SSP 。PSP 为目的层自然电位 异常幅度，SSP 为目的层段纯岩性地层的自然电位 异常幅度（静自然电位）。 1.3 利用电阻率测井资料 b sh R R t R t R R sh R sh V /1]) lim ()lim ([-?-?= (7) 式中，Rlim －目的层井段纯地层最大电阻率值，Ω·m ； Rsh －泥岩电阻率，Ω·m ； Rt －目的层电阻率，Ω·m ； b －系数，b ＝1.0～2.0 1.4 中子－声波时差交会计算 B A sh V /=………………………………………………….…………. （8） 式中，Tma 、Tf －分别为岩石骨架声波时差、地层流体声波时差； ΦNma 、ΦNsh －分别为岩石骨架中子值、泥岩中子值，小数； Δt －目的层声波时差测井值； ΦN －目的层中子测井值，小数。 1.5 中子－密度交会计算 B A sh V /= (9) 式中，ρma 、ρf －分别为岩石骨架密度值、地层流体密度值，g/cm 3； ΦNma 、Φsh －分别为岩石骨架中子值、泥岩中子值，小数； ρsh －泥岩密度值，g/cm 3； ρb 、ΦN －目的层密度测井值，g/cm 3、中子测井值，小数。 1.6 密度－声波交会计算 B A sh V /=………………………………………..………… (10)
测井曲线的识别及应用
第一讲测井曲线的识别及应用 钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。钻井获取的岩芯资料直观、准确，但成本高、效率低。岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。 鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。 综合测井系列：重点反映目的层段钻井剖面的地层特征。测量井段由井底到直罗组底部，比例尺1：200。由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。 标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。 一、测井曲线的识别 微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。微电极常用于判断砂岩渗透性和薄层划分。感应—八侧向测井用于判定砂岩的含油水层性能。四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。 1、微电极测井 大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。侵入带是钻井液与地层中流体的混合部分。
九种常规曲线测井方法(苍松参考)
常规测井曲线方法及应用 项目符号单位 测量的物 理量 理论基础分辨率主要应用影响因素影响结果表现 井 径测井CAL In/ cm 测量井眼 直径的变 化 机械式直 接测量 井径的 大小 ①辅助区分岩性 ②井眼形状 ③计算固井水泥 用量 ④其他曲线的环 境校正参考 ⑤检查套管变形 和破裂情况 ①岩性 ②裂缝 ①泥岩段或裂缝发育段易 发生扩径。 自然 伽马测井GR API 或μ R/h ①地层中 天然GR 射线放射 性强度 ②计数率 （地面仪 器接收到 的每分钟 形成的电 脉冲数） ①岩石具 有自然放 射性 ②不同地 层具有不 同的自然 放射性 垂向： 12~16 In 径向： 4~6 in (1 in = 0.0254 m ) ①区分岩性 ②进行地层对比 ③估算泥质含量 ④判断放射性矿 物 ⑤划分储集层 ①υτ影响 （υ为测井 速度，τ为时 间常数） ②放射性涨 落的影响 ③层厚对曲 线幅度的影 响 ④井的参数 （井径、泥浆 比重，套管， 水泥环等） ①表现在GRmax下降，且 GRmax的位置不在地层中 心，而向上移动 ②GR曲线上具有许多“小 锯齿”独特形态 ③厚度小于3倍井径时，地 层变薄，泥岩的GR曲线值 会下降，砂岩层的GR的曲 线值则会上升 ④泥浆、套管、水泥环吸收 GR射线，使得GR值降低 自然 电位测井SP mv ①钻开岩 层时井壁 附近产生 的电化学 活动而形 成的自然 电场。 ②电极和 地面参考 电极间的 电位 ①井壁附 近两种不 同矿化度 的溶液 （泥浆和 地层水） 接触产生 电动势 垂向： 6~10 in ①划分渗透层 ②估计泥质含量 ③确定地层水电 阻率Rw ④判断水淹层 ⑤判断岩性 ⑥地层对比与沉 积相研究 ①地层水和 泥浆滤液中 含盐度比值 Cw/Cmf ②岩性 ③温度 ④地层水和 泥浆滤液含 盐性质 ⑤地层电阻 率 ⑥地层厚度 ⑦井径 ⑧泥浆侵入 ①Cw>Cmf 砂岩层SP负异 常；Cw 例如：某工厂某工序处于统计稳定状态,现有产品中某尺寸，其规格为50±5mm，而制程实际状况为X(bar)= 50.12 ,R(bar)=5.08,小组样本数量为5, 计算Ca,Cp,Cpk值。 Cp=(55-45)/(6*5.08/2.3259)=0.7631 Ca=[50.12-(55+45)/2]/[(55-45)/2]=0.024 Cpk=Cp*(1-Ca)=0.7631*(1-0.024)=0.7448 Ca：制程准确度。Cp：制程精密度 A＋＋级Cpk≥2。0 特优可考虑成本的降低 A＋级2。0 ＞Cpk ≥1。67 优应当保持之 A级1。67 ＞Cpk ≥1。33 良能力良好，状态稳定，但应尽力提升为A＋级 B 级1。33 ＞Cpk ≥1。0 一般状态一般，制程因素稍有变异即有产生不良 的危险，应利用各种资源及方法将其提升 C 级1。0 ＞Cpk ≥0。67 差制程不良较多，必须提升其能力 D 级0。67 ＞Cpk 不可接受其能力太差，应考虑重新整改设计制程 CPK= Min[ (USL- Mu)/3s, (Mu - LSL)/3s] Cpk应用讲议 1. Cpk的中文定义为：制程能力指数，是某个工程或制程水准的量化反应，也是工程评估的一类指标。 2. 同Cpk息息相关的两个参数：Ca , Cp. Ca: 制程准确度。Cp: 制程精密度。 3. Cpk, Ca, Cp三者的关系：Cpk = Cp * ( 1 - ｜Ca｜)，Cpk是Ca及Cp两者的中和反应，Ca反应的是位置关系(集中趋势)，Cp反应的是散布关系(离散趋势) 4. 当选择制程站别用Cpk来作管控时，应以成本做考量的首要因素，还有是其品质特性对后制程的影响度。 5. 计算取样数据至少应有20~25组数据，方具有一定代表性。 6. 计算Cpk除收集取样数据外，还应知晓该品质特性的规格上下限(USL，LSL)，才可顺利计算其值。 7. 首先可用Excel的“STDEV”函数自动计算所取样数据的标准差(σ)，再计算出规格公差(T)，及规格中心值(u). 规格公差＝规格上限－规格下限；规格中心值＝（规格上限+规格下限）/2； 8. 依据公式：，计算出制程准确度：Ca值 9. 依据公式：Cp = ，计算出制程精密度：Cp值 10. 依据公式：Cpk=Cp ，计算出制程能力指数：Cpk值 11. Cpk的评级标准：（可据此标准对计算出之制程能力指数做相应对策） A++级Cpk≥2.0 特优可考虑成本的降低 A+ 级2.0 ＞Cpk ≥ 1.67 优应当保持之 摘要：过程能力也称工序能力，是指过程加工方面满足加工质量的能力，它是衡量过程加工内在一致性的，最稳态下的最小波动。 过程能力概述 过程能力也称工序能力，是指过程加工方面满足加工质量的能力，它是衡量过程加工内在一致性的，最稳态下的最小波动。当过程处于稳态时，产品的质量特性值有%散布在区间[μ-3σ，μ+3σ]，（其中μ为产品特性值的总体均值，σ为产品特性值总体标准差）也即几乎全部产品特性值都落在6σ的范围内﹔因此，通常用6σ表示过程能力，它的值越小越好。 过程能力指数Cp的定义及计算 过程能力指数Cp是表征过程固有的波动状态，即技朮水平。它是在过程的平均值μ与目标值M重合的情形，如下图所示： 过程处于统计控制状态时，过程能力指数Cp可用下式表示： Cp = (USL-LSL)/6σ 而规格中心为M=(USL+LSL)/2，因此σ越小，过程能力指数越大，表明加工质量越高，但这时对设备及操作人员的要求也高，加工成本越大，所以对Cp值的选择应该根据技朮与经济的综合分析来决定。一般要求过程能力指数Cp≧1，但根据6Sigma过程能力要求Cp ≧2，即在短期内的过程能力指数Cp ≧2。 例：某车床加工轴的规格为50±，在某段时间内测得σ =，求车床加工的过程能力指数。 Cp = (USL-LSL)/6σ = (6* = 过程能力指数Cpk的定义及计算 上面我们讨论了Cp，即过程输出的平均值与目标值重合的情形，事实上目标值与平均值重合情形较为少见；因此，引进一个偏移度K的概述，即过程平均值μ与目标值M的偏离过程，如下图所示： K=|M-μ|/(T/2) = 2|M-μ|/T (其中T=USL-LSL) Cpk= (1-K)*Cp= (1-2|M-μ|/T)*T/6σ =T/6σ-|M-μ|/3σ 从公式可知： Cpk=Cp-|M-μ|/3σ，即Cp-Cpk=|M-μ|/3σ 尽量使Cp=Cpk，|M-μ|/3σ是我们的改善机会。 例：某车床加工轴的规格为50±，在某段时间内测得平均值μ=，σ=，求车床加工的过程能力指数。 Cpk =T/6σ- |M-μ|/3σ = (6*-||/ (3* = 1.测井数据处理常用的原始输入资料有（测井曲线图）、（存放于磁带的数据）、（直接由终端输入的表格数据）和由井场或异地经卫星传送的数据。 2.国外测井公司一般运用（自然伽马曲线）曲线作为深度控制曲线进行深度校正。 3.碎屑岩储集层空隙空间的大小和形状是多样的，按孔隙成因，可将碎屑岩分为粒间空隙、微孔隙和（溶蚀孔隙）、（微裂缝）。 4.对于石油地质和测井来说，有重要意义的粘土矿物只要是高岭石、（蒙脱石）、（伊利石）和混层粘土矿物。 5.按照产状分类，裂缝可以分为高角度裂缝、（低角度裂缝）和（网状裂缝）。 6.按照成因分类，裂缝可以分为构造裂缝、（溶蚀裂缝）、（压溶裂缝）和风化裂缝。 1.Schlumberger公司用户磁带格式是（DLIS） 2.阿特拉斯公司用户磁带格式是（CLS） 3.下列哪一条测井曲线（自然伽马）的平均探测深度约为15CM。 4.下列哪一条测井曲线（岩性-密度测井）的平均探测深度约为5CM。 5.（方解石、白云石）是碳酸盐岩的主要造岩矿物。 6.下列哪种岩石（石膏）的中子孔隙度（%）接近50. 7.对于油基泥浆井，下列哪一种电阻率测井系列（感应测井）比较适用。 8.对于油基泥浆井，下列哪一种测井曲线（自然电位测井）一般不测量。 9.盐水泥浆井中，储层段自然电位曲线一般显示（正幅度差异）。 10.当两种或两种以上的流体同时通过岩石时，对其中某一流体测得的渗透率，称为岩石对流体的（有效渗透率）。 1.简述频率交会图的概念。 答：频率交会图就是在x-y平面坐标上，统计绘图井段上各个采样点的A、B两条曲线的数值，落在每个单位网格中的采样点数目（即频率数）的一种直观的数字图形，简称为频率图。 2.简述Z值图的概念。 答：Z值图是在频率交会图基础上引入第三条曲线Z做成的数据图形，Z值图的数字表示同一井段的频率图上、每个单位网格中相应采样点的第三条线Z的平均级别。 3.简述三孔隙度重叠显示可动油气和残余油气的方法原理。 答：由Rt和Rx0曲线按阿尔奇公式或其他饱和度方程得出的Sw和Sx0，可计算地层含水孔隙度Φw和冲洗带含水孔隙度Φx0：Φw=Φ*Sw；Φx0=Φ*Sx0，由Φ、Φx0、Φw三孔隙度曲线重叠，可有效地显示地层的含油性、残余油气和可动油气，即有：含油气孔隙度：Φh=Φ-Φw 残余油气孔隙度：Φhr=Φ-Φx0 可动油气孔隙度：Φhm=Φx0-Φw 因此，Φ与Φx0幅度差代表残余油气，Φx0与Φw幅度差代表可动油气。 4.简述油层水淹后，自然电位测井曲线的响应变化特征。 答：油层水淹后，自然电位基线发生偏移，幅度有可能发生变化。淡水水淹，水淹部位常发生幅度变化（甚至出现正异常），基线偏移。污水水淹，由于注入水与地层水矿化度相差不大，自然电位的基线偏移不明显或无偏移。 5.简述油层水淹后，电阻率测井曲线的响应变化特征。 答：淡水水淹，呈U形曲线变化。污水水淹，Rt随Sw的增加而降低。 1.下图为电流通过纯砂岩水层的等效模型。设r0、r ma、r w分别表示岩石、骨架和孔隙流体的电阻，试根据串并联院里，推导地层因素F的表达式。 CPK的计算及分析方法 来源:太友科技—https://www.360docs.net/doc/2911935658.html, 1、CPK CPK：Complex Process Capability index 的缩写，汉语译作工序能力指数，也有译作工艺能力指数过程能力指数。工序能力指数，是指工序在一定时间里，处于控制状态(稳定状态)下的实际加工能力，是现代企业用于表示制程能力的指标。制程能力强才可能生产出质量、可靠性高的产品。 制程能力指标是一种表示制程水平高低的方法，其实质作用是反映制程合格率的高低。它是工序固有的能力，或者说它是工序保证质量的能力。对于任何生产过程，产品质量总是分散地存在着。若工序能力越高，则产品质量特性值的分散就会越小；若工序能力越低，则产品质量特性值的分散就会越大。 制程能力的研究在于确认这些特性符合规格的程度，以保证制程成品的良率在要求的水准之上，可作为制程持续改善的依据。而规格依上下限有分成单边规格及双边规格。只有规格上限和规格中心或只有规格下限和规格中心的规格称为单边规格。有规格上下限与中心值，而上下限与中心值对称的规格称为双边规格。 2、CPK值越大表示品质越佳。 CPK = Min（CPKu,CPKl) USL (Upper specification limit): 规格上限。 LSL (Low specification limit): 规格下限。 ˉx = (x1+x2+...+xn) / n: 平均值。 T = USL - LSL : 规格公差。 U = (USL + LSL) / 2：规格中心。 CPKu = | USL-ˉx | / 3σ CPKl = | ˉx -LSL | / 3σ 3、同CPK息息相关的两个参数：Ca，Cp. Ca:制程准确度。在衡量「实际平均值」与「规格中心值」之一致性。对于单边规格，因不存在规格中心，因此不存在Ca；对于双边规格， Ca=(ˉx-C)/(T/2)。 Cp: 制程精密度。在衡量「规格公差宽度」与「制程变异宽度」之比例。对 CPK=min{（UCL-Xbar）/3σ，（Xbar-LCL）/3σ} CPK = min(｜USL-X｜或(｜X｜-LSL｜) 可用Excel的“STDEV”函数自动计算所取样数据的标准差(σ)，再计算出规格公差(T)，及规格中心值(U). 规格公差T＝规格上限－规格下限；规格中心值U＝（规格上限+规格下限）/2 依据公式：Ca=(X-U)/(T/2) ，计算出制程准确度：Ca值(X为所有取样数据的平均值) 依据公式：Cp =T/6σ ，计算出制程精密度：Cp值 依据公式：Cpk=Cp(1-|Ca|) ，计算出制程能力指数：Cpk值 Cpk的评级标准：（可据此标准对计算出之制程能力指数做相应对策） A++级Cpk≥2.0 特优可考虑成本的降低 A+ 级2.0 ＞Cpk ≥ 1.67 优应当保持之 A 级1.67 ＞Cpk ≥ 1.33 良能力良好，状态稳定，但应尽力提升为A＋级 B 级1.33 ＞Cpk ≥ 1.0 一般状态一般，制程因素稍有变异即有产生不良的危险，应利用各种资源及方法将其提升为A级 C 级1.0 ＞Cpk ≥ 0.67 差制程不良较多，必须提升其能力 D 级0.67 ＞Cpk 不可接受其能力太差，应考虑重新整改设计制程。 Cpk=Cp(1-|Ca|) Cp=T/6 Ca=(X-U)/(T/2) T=USL-LSL U=(USL+LSL)/2 请问Ca=(X-U)/(T/2)中的X代表哪项数值？怎么计算X值？ X指的是样品样品平均值，建议你不要用这组公式算Cpk,这是台企的一套东西,不是说有错误,就是不利于知识的理解， Cpk=min{Cpu, Cpl}, Cpu=USL-X/3s,Cpl=X-LSL/3s,也就是说过程的Cpk等于对上公差的Cp和对下公差的Cp中二者较小的,其中s是样本标准差 主要测井曲线及其含义 自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。 ③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法， 摘要 油层物理是研究储层岩石、岩石中的流体（油、气、水）以及流体在岩石中渗流机理的一门学科。它表述的是油层的物理性质，储层的岩石骨架和储存于岩石骨架孔隙中的流体。 钻探一口油井，取心测得的孔隙度、渗透率等物性参数，反映的是这口井及井筒周围的油层物性参数，即所谓的“一孔之见”，从平面上看，如果这口井位于湖相水道砂微相中间，它的孔隙度、渗透率偏高，用此计算的储量偏大，因为向水道砂微相两侧的孔、渗参数肯定要小；如位于水道间的薄砂层中，那计算的储量可能偏小，要想真正控制就得还油层以本来面目。早期资料较少是难以达到的，而随井网的不断完善，获取的动、静态信息的不断增加，新技术、新方法不断出现，就能还油层以真面目。 精细油藏描述是指油田投入开发后，随着开采程度的加深和动、静态资料增加，所进行的精细地质特征研究和剩余油分布描述，并不断完善储层预测的地质模型，称为精细油藏描述。可以细分为开发初期、开发中期和开发后期精细油藏描述。不同时期的精细油藏描述因资料占有程度不同而描述的精度不同。而目前在开发后期（指综合含水>85%可采储量采出程度在75%以上）的精细油藏描述由于资料占有量相对较多，所以描述的精度要高，加上相关新技术、新方法的应用，才能达到精细描述的程度。油层物理学科在提高采收率的研究的过程中，对油层的非均质性、流体粘度及流度比和油藏润湿性等对采收率的影响进行了研 目录 一、引言 ---------------（1） 二、精细油藏描述实例 ----------------（2） 1．概况 ---------------（2）2．精细油藏描述对策及思路 ---------------（3）3．精细构造研究 ---------------（4）4．测井多井评价 ---------------（6）5．沉积微相及砂体展布规律 --------------（10）6．储层非均质性 --------------（14）7．储层流动单元研究 --------------（20）8．三维建模及油藏工程评价 --------------（23） 三、结论及认识 --------------（24） 四、结束语 --------------（25） 过程能力分析 过程能力也称工序能力，是指过程加工方面满足加工质量的能力，它是衡量过程加工内在一致性的，最稳态下的最小波动。当过程处于稳态时，产品的质量特性值有99.73%散布在区间[μ-3σ，μ+3σ]，(其中μ为产品特性值的总体均值，σ为产品特性值总体标准差)也即几乎全部产品特性值都落在6σ的范围内﹔因此，通常用6σ表示过程能力，它的值越小越好。 为什么要进行过程能力分析 进行过程能力分析，实质上就是通过系统地分析和研究来评定过程能力与指定需求的一致性。之所以要进行过程能力分析，有两个主要原因。首先，我们需要知道过程度量所能够提供的基线在数量上的受控性;其次，由于我们的度量计划还相当"不成熟"，因此需要对过程度量基线进行评估，来决定是否对其进行改动以反映过程能力的改进情况。根据过程能力的数量指标，我们可以相应地放宽或缩小基线的控制条件。 工序过程能力分析 工序过程能力指该工序过程在5M1E正常的状态下，能稳定地生产合格品的实际加工能力。过程能力取决于机器设备、材料、工艺、工艺装备的精度、工人的工作质量以及其他技术条件。过程能力指数用Cp 、Cpk表示。 非正态数据的过程能力分析方法 当需要进行过程能力分析的计量数据呈非正态分布时，直接按普通的计数数据过程能力分析的方法处理会有很大的风险。一般解决方案的原则有两大类:一类是设法将非正态数据转换成正态数据，然后就可按正态数据的计算方法进行分析;另一类是根据以非参数统计方法为基础，推导出一套新的计算方法进行分析。遵循这两大类原则，在实际工作中成熟的实现方法主要有三种，现在简要介绍每种方法的操作步骤。 非正态数据的过程能力分析方法1:Box-Cox变换法 非正态数据的过程能力分析方法2:Johnson变换法 非正态数据的过程能力分析方法3:非参数计算法 主要测井曲线及其含义 自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的―正‖、―负‖以及幅度的大小与泥浆滤液电阻率R mf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分 布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。 ③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 双感应测井 三种声波测井曲线预测方法对比分析 随着科学技术的快速发展，煤矿地震检测技术也在不断的完善中。为了能够提高检测的准确性，通过大量的实践经验总结，当前主要的检测方法包括经验公式法、神经网络法、地震属性分析法。这三种方法的作用以及优势都各不相同，检测结果也不同，文章就从预测方法方面来阐述这三种检测手段的应用特点，以及检测结果的精确程度，希望能够给相关人士一定的借鉴。 标签：声波测井曲线；预测方法；分析 以某煤田研究区为例，对比研究上述三种预测方法。某煤田采区勘探面积为23.325km2。主要研究煤层为13-1，11-2，8，6-2，1煤，其埋藏深度大致分布于500～900m之间，并作为此次研究的分析窗口。研究区内共有64口测井，且均匀分布于研究区的各个位置。经统计，每口井都有密度曲线，但只有29口井包含速度曲线，可以作为此次研究的训练样本和目标。 1 预测方法的应用 1.1 经验公式法的应用 因为所有的矿井都能够形成一定的密度曲线，而这种曲线能够反映出地层的状态，所以我们可以通过观察这些曲线了解地层的变化，预测出地震的情况。我们可以对这二十个矿井通过Gardner公式法来计算出具体的密度曲线，并通过计算机的计算得到相应的预测值。任意选择一口矿井，通过经验公式法来预测出声波曲线，把曲线的结果和原始的测算曲线放在一个窗口下进行分析，主要是看两个测算结果中速度的交汇点。通过计算机来测量两个曲线之间的相关性，得出的系数为0.336。从这个数值中我们可以看到二者之间的相关性是非常小的，可见这种测量方法的曲线精确度不高。不过这种方法的优势就是操作比较简单，可以在一些地形比较复杂，误差可以在一定范围内的情况下使用。 1.2 地震属性分析法的应用 利用地震属性预测声波曲线，首先需要导人三维地震数据体。在本例中，地震数据体共包含1109条inline线和1819条crossline线，间隔为5m。然后，建立好几何网格，使得地震数据和测井曲线能位置统一。以已知的29口井作为训练样本，抽取复合地震道，并对其进行转换运算，得到多种体属性值。同时利用基于模型反演获得的波阻抗体，提取出外部属性值（外部属性用ex-attr来表示）。最后建立地震属性与井数据的线形关系，其中部分关系如表1所示。分析窗口为13煤和1煤之间的区域。 从表1中可以看出，最佳的属性表达式为Log（ex-attr），属性运算的误差率最低，且相关系数大约为0.50，相对比较高。因此选取其作为单属性分析的结果。10-8井、10n-17井、11-10井，三口井单属性分析预测结果：相关系数=0.500134；CPK计算
过程能力指数Cp与Cpk计算公式
