初、中级无损检测专业技术资格人员超声检测考题汇编

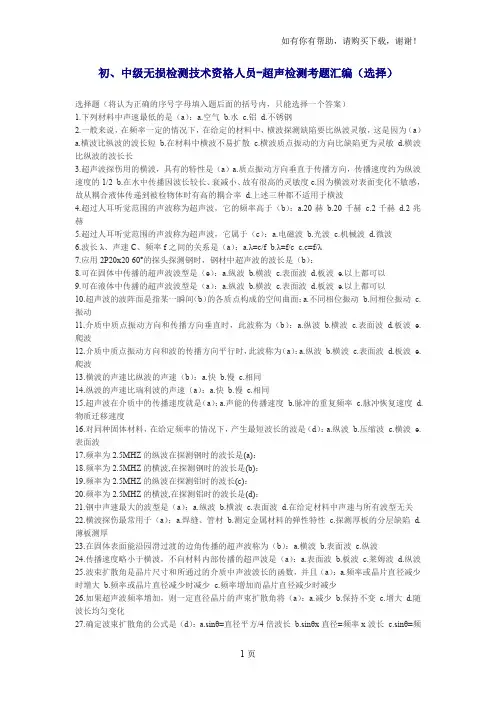

初、中级无损检测技术资格人员-超声检测考题汇编
————————————————————————————————作者：————————————————————————————————日期：
?

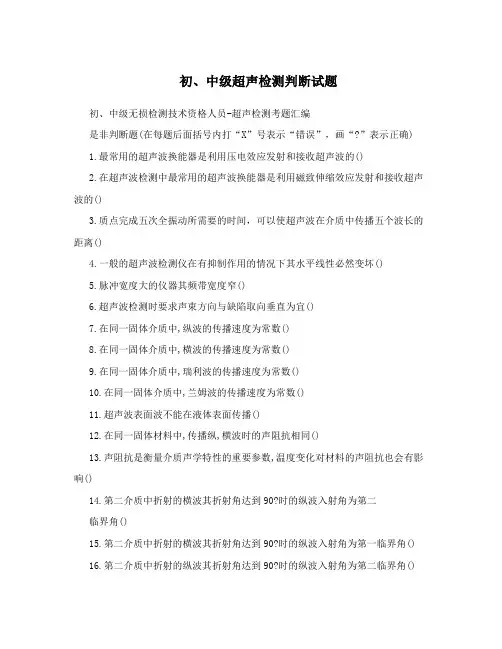

初、中级无损检测技术资格人员-超声检测考题汇编
计算题 1.在水浸法探伤中，求水 /钢的往复透过率 T 解：乙=1.5 X 106Kg/m2s(水温 20C) Z 2=45.4 X 10 6Kg/m2s(水温 20C) T=4ZZ/(Z 1+Z2) =(4x1.5x45.4x10 "(1.5+45.4) X 10 =0.12=12% 答：水 / 钢的往复透过 率T为12% 2.碳素钢和不锈钢的声阻抗差异约为1%求二者复合界面上的声压反射率。 解：设界面声压反射率为r (r取绝对值) r=(Z 1-Z2)/(Z 1+Z2)=(1-0.99)/(0.99+1)=0.005=0.5% 答：二者复合界面上的声压反射率为 0.5%。 3.边长为D=10mm勺方形晶片，指向角用0 0=57入/D表示。试计算探测钢材时，下列探头晶 片的指向角： ①5MHz10x10 ②4MHz12x12 ③3MHz15x15 ④2MHz20x20 解：入①=(5900x10 )/(5x10 6)=1.18mm;入②=(5900x10 )/(4x10 6)=1.48mm； 3 6 入③=(5900x10 )/(3x10 )=1.97mm ; 入④=(5900x10 )/(2x10 6)=2.95mm，则：①的指向角：0 0=57x1.18/10=6.70 ;②的指向角： 0 0=57x1.48/12=7.030 ; ③的指向角：0 0=57x1.97/15=7.480 ;④的指向角：0 0=57x2.95/20=8.410 4.当声压比为下列数值时，计算dB值。(不可用图表及计算尺) ①&②400、③20、④0.8、 ⑤ 1000 解：如用分贝表示两数值之比 P/Q，则数值A=20lg ( P/Q) ① A=20lg8=60lg2=18dB :② A=20lg400=40lg20=52dB :③A=20lg20=20(lg2+lg10)=26dB ; -1 ④A=20lg0.8=20(lg8+lg10 )=-2dB :⑤ A=20lg1000=60lg10=60dB 5.5P20x10 45 °的探头有机玻璃楔块内声速为2730m/s，被检材料(低碳钢)中声速为 3230m/s，求入射角a。 解：根据折射定律：sin a /sin p =G〃C s2 又： B =45° sin a =(C"/ C s2)? sin p =(2730/3230) ? sin45 ° =0.59 a =36.7 ° 答：入射角a为36.7 ° 6.试以钢材为例，计算2MH或30直探头的近场区 解：声波在钢材中的纵波速度为5900m/s 入钢=。钢/f=5900x10 3/2x10 6=2.95mm N钢 2 2 =D/4 入=30/4x2.95=76mm 答：2MHz^ 30直探头近场区为 76mm
简述全自动超声波无损检测方法
简述全自动超声波无损检测方法 摘要：全自动超声波检测技术（AUT）对于提高无损检测效率、保证无损检测质量，节约工程成本有着重要的意义，通过对AUT检测的特点，与传统检测手段进行了对比分析，阐述工程无损检测中AUT检测的通用做法。 关键词：全自动超声环焊缝检测 引言：AUT检测技术是一种新型的无损检测技术，在近几年的推广使用过程中得到了工程质检方的认可，在使用过程中各公司做法不一，本文通过多年AUT 检测工程应用经验总结归纳了AUT检测通用做法。 1、AUT检测方法适用范围 本文论述了环向焊缝全自动超声检测的要求。在AUT检测所得到结论的基础上分析评定环焊缝。根据工程临界判别法（ECA）来最终确定检测验收标准。 2 AUT检测方法步骤 2.1 外观检查 工程现场所有待检环焊缝在焊接完成后都要进行三方（监理、施工、检测）外观检查并且按照AUT检测相应标准的要求进行评定。 所有坡口应在机加工后进行焊接，并且确保焊接符合焊接工艺的要求，随后AUT全自动超声波检测应结合画参考线一起进行。 2.2 超声波检测 工程现场的所有环焊缝的全自动超声检测都要在整个焊缝圆周方向上进行，并按相应的验收标准进行评定。 3 超声波检测系统 AUT检测系统应该提供足够的检测通道的数量，保证仅扫查环焊缝一周，就可对该焊缝整个厚度上的所有区域进行全面检测。所有被选通道都应能显示一个线性A型扫查显示。检测的通道应该能按照通常如图1所示的检测区域评估被检焊缝。仪器的线性应按照相应标准来确定，每6个月测定一次。仪器的误差应该不大于实际满幅高的5％。这一条件应该适用于对数放大器及线性放大器。每一个检测的通道都应可以选择脉冲反射法或者直射法。每一个检测通道的闸门位置及两个闸门之间的最小跨度和增益都是可选择的。记录电位也是可以选择的，以显示记录的波幅和传播时间位于满幅高0～100％之间的信号。对于B扫查或者图像显示的资料记录也应该为0～100％。对于每个门都有两个可记录的输出信号。无论是模拟信号还是数字信号都包括信号的高度和渡越时间。它们都适于多通道记录仪或计算机数据采集软件的显示。 4 AUT的系统设置 4.1 AUT探头及探头灵敏度的确定 在工程现场的检测中用AUT对比试块选定该检测系统的合适当量。每个AUT 检测探头固定在扫查架相应位置上，保证中心距满足要求。分别调整扫查架上探头的位置、角度和激活晶片数，使所有探头在标准试块上的主反射体的信号都达到最大值。把所有检测探头的峰值信号都设置到仪器满屏的80%，此时显示的灵敏度数值就是该探头检测时的基准灵敏度。 4.2 闸门的设置 4.2.1 熔合区闸门的设置参照AUT对比试块上的标准反射体：闸门起点位置在坡口前大于等于3mm，闸门终点位置应大于焊缝上中心线位置1mm。闸门的起点和长度应记录在工艺文件中。
超声波无损检测的发展
超声无损检测仪器的发展 超声检测仪器性能直接影响超声检测的可靠性，其发展与电子技术等相关学科的发展是息息相关的。计算机的介入，一方面提高了设备的抗干扰能力，另一方面利用计算机的运算功能，实现了对缺陷信号的定量、自动读数、自动识别、自动补偿和报警。20世纪80年代，新一代的超声检测仪器——数字化、智能化超声仪问世，标志着超声检测仪器进入一个新时代。 超声无损检测仪器将向数字化、智能化、图像化、小型化和多功能化发展。在第十三、十四世界无损检测会议仪器展览会、1996年中国国际质量控制技术与测试仪器展览会、1997年日本无损检测展览会等大型国际会议会展中，数字化、智能化、图像化超声仪最引人注目，显示了当今世界无损检测仪器的发展趋势。其中以德国Krauthammer公司、美国Panametrics公司、丹麦Force Institutes公司与美国PAC公司的产品最具代表性。真正的智能化超声仪应该是全面、客观地反映实际情况，而且可以运用频谱分析，自适应专家网络对数据进行分析，提高可靠性。提高超声检测中对缺陷的定位、定量和定性的可靠性也是超声检测仪器实现数字化、智能化急待解决的关键技术问题。 现代的扫查装置也在向智能化方向发展。扫查装置是自动检测系统的基础部分，检测结果准确性、可靠性都依赖于扫查装置。例如采用声藕合监视或藕合不良反馈控制方式提高探头与工件表面的耦合稳定度以及检测的可靠性。从20世纪90年代以来，出现的各种智能检测机器人，已经形成了机器人检测的新时代及工程检测机器人的系列与商业市场。例如日本东京煤气公司的蜘蛛型机器人，移动速度约60m/h ，重约140kg，采用16个超声探头可以对运行状态下的球罐上任意点坐标位置进行扫描。日本NKK公司研制的机器人借助管道内液体推力前进，可以测量输油管道腐蚀状况，其检测精度小于1mm。 丹麦Force研究所的爬壁机器人，重约10吨，采用磁吸附与预置磁条跟踪方式可检测各类大型储罐与船体的缺陷。 超声无损检测技术的发展 超声无损检测技术是国内外应用最广泛、使用频率最高且发展较快的一种无损检测技术, 体现在改进产品质量、产品设计、加工制造、成品检测以及设备服役的各个阶段和保证机器零件的可靠性和安全性上。世界各国出版的无损检测书
无损检测 超声波检测
超声波检测 华北科技学院机电工程学院 摘要：超声无损检测是在现代工业生产中应用的非常广泛的一种无损检测 方法，它对于提高产品的质量和可靠性有着重要的意义。尽管随着电子技 术的发展，国内出现了一些数字化的超声检测仪器，但其数据处理及扩展 能力有限，缺乏足够的灵活性。而虚拟仪器是近年来刚刚发展起来的一种 新的仪器构成方式，它是一种、通讯技术和测量技术相结合的产物，具有 很大的灵活性和扩展性，具有旺盛的生命力。 关键词：无损检测；超声波探伤；计算机技术；通讯技术 Abstract：As a kind of NDT(Non-Destructive Testing)，UT (Ultrasonic Testing) is widely used in modern industry, which plays a very important role in improving the quality and the reliability of product. Although along with technical development in electronics, some digital UT instruments have been developed at home, its expand- ability and the ability of processing data limited. VI (Virtual Instru- ment) is a new Instrument structure developed recent years and is an outcome which combines the computer technique, the communication technique together with the measure technique, which has huge expandability, flexibility and the prosperous vitality. Keywords：NDT(Non-Destructive Testing) UT (Ultrasonic Testing) computer technique communication technique
超声波检测笔试试题(含答案)
超声波检测笔试试题(含答案)
笔试考卷 单位：姓名： 评分：日期： 一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确） （共20题，每题1.5分，共30分） 1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0) 2.超声波检测时要求声束方向与缺陷取向垂直为宜(0) 3.表面波、兰姆波是不能在液体内传播的(0) 4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X) 5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0) 6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X) 7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0) 8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X) 9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0) 10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0) 11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于0%时的指向角(0) 12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X) 13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X) 14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波（X） 15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)
超声波无损检测基础原理
第1章绪论 1.1超声检测的定义和作用 指使超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 作用：质量控制、节约原材料、改进工艺、提高劳动生产率 1.2超声检测的发展简史和现状 利用声响来检测物体的好坏 利用超声波来探查水中物体1910‘ 利用超声波来对固体内部进行无损检测 1929年，前苏联Sokolov 穿透法 1940年，美国的Firestone 脉冲反射法 20世纪60年代电子技术大发展 20世纪70年代，TOFD 20世纪80年代以来，数字、自动超声、超声成像 我国始于20世纪50年代初范围 专业队伍理论及基础研究标准超声仪器 差距 1.3超声检测的基础知识 次声波、声波和超声波 声波：频率在20～20000Hz之间次声波、超声波 对钢等金属材料的检测，常用的频率为0.5～10MHz 超声波特点： 方向性好 能量高 能在界面上产生反射、折射、衍射和波型转换 穿透能力强 超声检测工作原理 主要是基于超声波在试件中的传播特性 声源产生超声波，采用一定的方式使超声波进入试件； 超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变； 改变后的超声波通过检测设备被接收，并可对其进行处理和分析； 根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 超声检测工作原理 脉冲反射法： 声源产生的脉冲波进入到试件中——超声波在试件中以一定方向和速度向前传播——遇到两侧声阻抗有差异的界面时部分声波被反射——检测设备接收和显示——分析声波幅度和位置等信息，评估缺陷是否存在或存在缺陷的大小、位置等。 通常用来发现和对缺陷进行评估的基本信息为： 1、是否存在来自缺陷的超声波信号及其幅度； 2、入射声波与接收声波之间的传播时间； 3、超声波通过材料以后能量的衰减。 超声检测的分类 原理：脉冲反射、衍射时差法、穿透、共振法 显示方式：A 、超声成像（B C D P） 波型：纵波、横波、表面波、板波
初、中级无损检测技术资格人员超声检测考题汇编计算题
计算题 1.在水浸法探伤中，求水/钢的往复透过率T 解：Z1=1.5×106Kg/m2s(水温20℃) Z2=45.4×106Kg/m2s(水温20℃) T=4Z1Z2/(Z1+Z2)2=(4x1.5x45.4x1012)/(1.5+45.4)2×1012=0.12=12% 答：水/钢的往复透过率T为12% 2.碳素钢和不锈钢的声阻抗差异约为1%，求二者复合界面上的声压反射率。 解：设界面声压反射率为r（r取绝对值） r=(Z1-Z2)/(Z1+Z2)=(1-0.99)/(0.99+1)=0.005=0.5% 答：二者复合界面上的声压反射率为0.5%。 3.边长为D=10mm的方形晶片，指向角用θ0=57λ/D表示。试计算探测钢材时，下列探头晶片的指向角： ①5MHz10x10、②4MHz12x12、③3MHz15x15、④2MHz20x20 解：λ①=(5900x103)/(5x106)=1.18mm；λ②=(5900x103)/(4x106)=1.48mm； λ③=(5900x103)/(3x106)=1.97mm； λ④=(5900x103)/(2x106)=2.95mm，则：①的指向角：θ0=57x1.18/10=6.70；②的指向角：θ0=57x1.48/12=7.030； ③的指向角：θ0=57x1.97/15=7.480；④的指向角：θ0=57x2.95/20=8.410 4.当声压比为下列数值时，计算dB值。（不可用图表及计算尺）①8、②400、③20、④0.8、 ⑤1000 解：如用分贝表示两数值之比P/Q，则数值A=20lg（P/Q） ① A=20lg8=60lg2=18dB；② A=20lg400=40lg20=52dB；③ A=20lg20=20(lg2+lg10)=26dB； ④ A=20lg0.8=20(lg8+lg10-1)=-2dB；⑤ A=20lg1000=60lg10=60dB 5.5P20x10 45°的探头有机玻璃楔块内声速为2730m/s，被检材料（低碳钢）中声速为3230m/s，求入射角α。 解：根据折射定律：sinα/sinβ=C L1/C S2又： β=45° sinα=(C L1/C S2)·sinβ=(2730/3230)·sin45°=0.59 α=36.7° 答：入射角α为36.7° 6.试以钢材为例，计算2MHzΦ30直探头的近场区 解：声波在钢材中的纵波速度为5900m/s λ钢=Ｃ钢／f=5900x103/2x106=2.95mm N钢 =D2/4λ=302/4x2.95=76mm 答：2MHzΦ30直探头近场区为76mm。
数字超声波探伤仪焊缝探伤实例DAC曲线绘制探伤步骤
数字超声波探伤仪焊缝探伤实例/DAC曲线绘制 探伤步骤： 一、探伤前的准备工作 1. 数字式超声探伤仪 目前市面上的探伤仪大都是数字机，数字机显示的是数字化的波形，具有检测速度快、精度高、可靠性高和稳定性好等特点。1983年德国KK公司推出了世界第一台数字超 声探伤仪，采用Z80作中央处理器，但其重达10公斤，体积很大，应用时需要车载、用户爬到很高的地方来操作，不太适用于野外作业。1986年后，工业化国家的超声探伤仪得到了迅猛发展，现代数字式超声探伤仪趋向小型化和图像化方向，如国内也已 推出的掌上型探伤仪，还有具有强大图像处理功能的TOFD探伤仪。这里选用的是市 场上的一般的数字探伤仪。 2.横波斜探头： 5M13×13K2 3.标准试块：CSK-IB 、CSK-3A 4.30mm厚钢板的对接焊缝 5．DAC参数：（1）DAC点数：d=5、10、15、20（mm）的4点（2）判废线偏移量：+5dB （3）定量线偏移量：-3dB （4）评定线偏移量：-9dB 6．耦合剂（如：机油、水、凡士林等） 二．探测面的选择焊缝一侧 三．开机 1．将探头和超声探伤仪连接 2．开启面板开关，开机自检，约5秒钟进入探伤界面。 (1)按键，使屏幕下方显示“基本”、“收发”、“闸门”、“通道”、“探头”五个功能主菜单。 (2)按“F1”键，进入“基本”功能组，将“基本”功能内的“探测范围”调为“150”，将“材料声速”调为“3230”，将“脉冲移位”调为“0.0，将“探头零点”调为“0.00”。 (3)按下F2键，进入“收发”功能组，将“收发”功能内的“探头方式”调为“单晶”，将“回波抑制”调为“0%”。(4)按下F3键，进入“闸门”功能组，将“闸门报警”调为“关”，将“闸门宽度”调为“20.0”，将“闸门高度”调为“50%”。（此条内容的调整可根据使用者的习惯而定）。(5)按下F4键，进入“通道”功能组，将“探伤通道”调为所需的未存储曲线的通道，如“No.1”，此时
