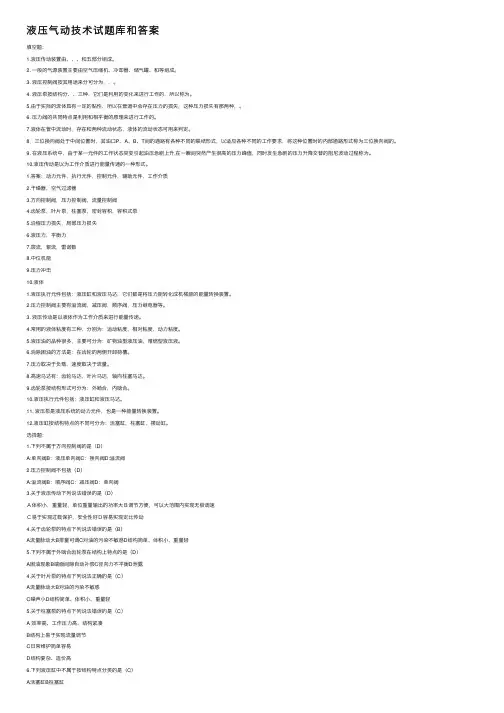

液压气动技术试题库与答案

填空题：

1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质

2.干燥器，空气过滤器

3.方向控制阀，压力控制阀，流量控制阀

4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵

5.沿程压力损失，局部压力损失

6.液压力，平衡力

7.层流，絮流，雷诺数

8.中位机能

9.压力冲击

10.液体

1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

12.液压缸按结构特点的不同可分为：活塞缸，柱塞缸，摆动缸。

选择题：

1.下列不属于方向控制阀的是（D）

A:单向阀B：液压单向阀C：换向阀D:溢流阀

2.压力控制阀不包括（D）

A:溢流阀B：顺序阀C：减压阀D：单向阀

3.关于液压传动下列说法错误的是（D）

Ａ体积小，重量轻，单位重量输出的功率大Ｂ调节方便，可以大范围内实现无极调速

Ｃ易于实现过载保护，安全性好Ｄ容易实现定比传动

4.关于齿轮泵的特点下列说法错误的是（B）

A流量脉动大B排量可调C对油的污染不敏感D结构简单、体积小、重量轻

5.下列不属于外啮合齿轮泵在结构上特点的是（D）

A困油现象B端面间隙自动补偿C径向力不平衡D泄露

4.关于叶片泵的特点下列说法正确的是（C）

A流量脉动大B对油的污染不敏感

C噪声小D结构简单、体积小、重量轻

5.关于柱塞泵的特点下列说法错误的是（C）

A 效率高、工作压力高、结构紧凑

B结构上易于实现流量调节

C日常维护简单容易

D结构复杂、造价高

6.下列液压缸中不属于按结构特点分类的是（C）

A活塞缸B柱塞缸

C单作用液压缸D摆动缸

7.下列不属于辅助元件的是（B）

A蓄能器B方向阀

C冷却器D过滤器

8. 压力对粘度的影响是（ B ）

A 没有影响

B 影响不大

C 压力升高，粘度降低

D 压力升高，粘度显著升高

9.液压油( D )，常常是液压系统发生故障的主要原因。

A温升过高B度太小

C粘度太大D受到污染。

10.为使三位四通阀在中位工作时能使液压缸闭锁，应采用( A )型阀。

A "O" 型阀

B "P" 型阀

C"Y"型阀D“M”型阀

11.流量连续性方程是（C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

A能量守恒定律B动量定理

C质量守恒定律D其他

12.我国油牌号以（D ）摄氏度时油液的平均运动粘度表示。

A 0

B 10

C 20

D 40

13. 对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的( A ）。

A额定压力B最高允许压力

C工作压力D实际压力

14. 为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油，必须使齿轮啮合的重叠系数r( A )1。

A大于B等于

C小于D小于等于

15. 顺序阀的主要作用是（ C ）

A 定压、溢流、过载保护

B 背压、远程调压

C 降低油液压力供给低压部件

D 利用压力变化以控制油路的接通或切断16．调速阀可以实现（ D ）

A 执行部件速度的调节

B 执行部件的运行速度不因负载而变化

C 调速阀中的节流阀两端压差保持恒定

D 以上都正确

17.液压泵能实现吸油和压油，是由于泵的( C )变化。

A动能B压力能

C密封容积D流动方向

18.有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ C ）；并联在液压泵的出口，泵的出口压力又为（ A ）。

A 5 MPa

B 10 MPa

C 15 MPa

D 20 MPa；

1、流量连续性方程是( C ) 在流体力学中的表达形式，而伯努利方程是

( A ) 在流体力学中的表达形式。（每空2分）

A、能量守恒定律

B、动量定理

C、质量守恒定律

D、其他

2、液压系统的最大工作压力为10MPa，安全阀的调定压力应为( C )

A、等于10MPa

B、小于10MPa

C、大于10MPa

3、一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用( D ) ；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用( B ) 。（每空2分）

A、O型

B、M型 C 、Y型D、H型

4、在高压大流量的液压缸中，活塞与活塞杆的连续须采用( C ) 连接。

A、锥销

B、螺纹

C、半环式

D、焊接

5、高压系统宜采用( B ) 泵。

A、外啮合齿轮

B、轴向柱塞

C、叶片

D、内啮合齿轮

6、容积节流复合调速回路( B )。

A、主要由定量泵和调速阀组成

B、工作稳定、效率较高

C、运动平稳性比节流调速回路差

D、在较低速度下工作时运动不够稳定

判断题：

1.溢流阀是常开阀，减压阀是常闭阀。（F）

2.压力越高，泄露越严重。（T）

3.液压传动能量转换：机械能转化为液压能，液压能转换为机械能（Ｔ）

4.静止液体只能承受法向压力，不能承受剪切和拉力。（Ｔ）

5.相对压力＝大气压力－绝对压力；真空度＝绝对压力－大气压力（Ｆ）

6.流经细长小孔的流量受温度和黏度的变化影响小，流经薄壁小孔的流量受温度和黏度的影响比较大。（F ）

7.理论计算可以证明，单作用叶片泵叶片数为偶数时流量脉动较小。（F）

8.柱塞泵按柱塞在缸体中的排列方式不同，可以分为轴向柱塞泵和径向柱塞泵。径向柱塞泵又可以分为斜盘式和斜轴式两类。（F）

9.双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵。(T)

10.水冷式是一般液压系统常用的冷却方式。（T ）

11.齿轮泵的泄露有三种途径，通过轮齿啮合处的间隙泄露最大。( F )

12双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。（ F ）13. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，选用“H”型中位机能。（T ）

14. 由节流阀和定差减压阀串联组成普通调速阀。（T）

15. 液压泵都是依靠密封容积变化的原理来进行工作的。（T ）

16. 流体连续性方程是动量守恒定律在流体力学中的一种表达形式。（F）

17. 差动连接液压缸可以提高活塞的输出压力和速度。（F ）

18. 液压泵的理论流量与输出压力有关。（F ）

19. 液压马达输出转矩与机械效率有关，而与容积效率无关。（T ）

20. 单向阀只允许油液朝某一方向流动，故不能作背压阀用。（F ）

21.在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。（F ）

22. 单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。（T ）

简答题;

1.外啮合齿轮泵在结构上有哪些特点？

答：1）困又现象；2）径向作用力不平衡;3）泄漏；4）流量脉动

2.常用气动三联件是那些原/副件？在使用时，应按怎样的次序进行排列，如果颠倒了会

出现什么问题？

答：分水过滤器——减压阀——油雾器三者以此次序排列并形成无管化连接，称为气动三联件。若错将油雾器放在减压阀之前，分水过滤器放在最后，则及污染了减压阀，又使压缩空气得不到纯净的油雾。

3.液压泵工作的基本条件有哪些？

答：1）在结构上能形成密封的工作容积; 2)密封工作容积能实现周期性的变化;3）吸油腔和排油腔必须相互隔开。

4.液压系统中什么是气穴现象，如何防止气穴现象的产生？

答：在液压系统中，由于流速突然变大，供油不足等因素，压力迅速下降至低于空气分力压时，原来溶解于油液中的空气游离出来形成气泡，这些气泡夹杂在油液中形成气穴，这种现象成为气穴现象。

防治措施有：1）减少液流在阀口处的压力降。2）降低吸油高度。3）管路要有良好的密封，防止空气进入。4）采用抗腐能力强的金属材料，提高零件的机械强度，减小零件表面的粗糙度。

5. 液压传动系统由哪五部分组成？各部分的作用是什么？

答：动力元件，其功能是将原动机输出的机械能转换液体的压力能，为系统提供动力。

执行元件，其功能是将液体的压力能转换成机械能，以带动负载进行直线运动或旋转运动。控制元件，其作用是控制和调节系统中的压力、流量和流动方向，以保证执行元件达到所要求的输出力、运动速度和运动方向。

辅助元件，保证系统正常工作所需要的各种辅助装置。

工作介质，工作介质指传动液体，在液压系统中通常使用液压油液作为工作介质。

6. 单向阀的主要用途？

答：1)控制油路单向接通; 2)分隔油路; 3)接在泵的出口处; 4)作背压阀使用; 5)在泵停止工作时，防止液压缸下滑，起保护作用。

7. 蓄能器的功用？

答:1).应急动力源 2.)作辅助动力源3).补漏保压 4.)吸收压力脉动，缓和液压冲击8.什么是气穴现象?

答：流动的液体，如果压力低于空气分离压时，原先溶解在液体中的空气就会分离出来，从而导致液体中充满大量的气泡，这种现象称为空穴现象。

9. 液压传动的优点

答：1．体积小，输出力大；2．不会有过负载的危险，使用寿命长；3．输出力调整容易，传动过程易于自动化；4．速度调整容易，调速性能好；5．元件已实现标准化,系列化，通用化；6. 工作稳定，反应快

10.液压油的选用考虑因素？

答：1）工作压力；2）环境温度；3）工作部件的运动速度；4）液压泵的类型；5）经济性识图题：

畜能器先导式溢流阀三位五通换向阀单向变量泵

a: 变量马达；b: 调速阀；

c: 减压阀；d: 顺序阀。

单向变量泵冷却器油水分离器加热器

过滤器直动型溢流阀直动型减压阀

先导式溢流阀三位四通换向阀

a ：单向定量泵；

b ：液空单向阀；

c ：节流阀；

d ：压力继电器；

e ：单向变量马达；

f ：调速阀；

g ：减压阀；h ：内控顺序阀；

I ：三位四通电液动换向阀；j ：两位五通手动换向阀

大题：

1.已知泵的排量q=10ml/r,电动机转速n=1200rpm,泵的输出压力p=5MPa,泵的

=0.92,总效率η=0.84。求（1）泵的理论流量？（2）泵的实际流量？容积效率η

v

（3）泵的输出功率？（4）驱动电机功率？

答：(1)Qth=qn*10^-3=10*1200*10^-3=12L/min

(2)Qac=Qth*ηv=11.04L/min

(3)Pac=P*Qac=0.92kw

(4)Pm=Pac/η=1.10kw

2. 如图，A1＝100cm2,A2=50cm2,F1=28×103N,F2=8.4×103N ,背压阀的背压为0.2MPa，

节流阀的压差为0.2MPa ，不计其它损失，试求出A 、B 、C 三点的压力。（12分） 答：

MPa m N A F p c 8.210102822311=?==-

MPa m N A A p F p B 94.0101050102104.8224531222=???+?=+=--

MPa p p C A 32.0=+=

3. 试推导单杆活塞式液压缸活塞的运动速度和推力

（1）无杆腔进油

v1 = q/A1 = 4q/πD2

F1 = p1A1 - p2A2 =π[D2 p1 - (D2-d2)p2/4

（2）有杆腔进油

v2 = q/A2 = 4q/π(D2-d2)

F2 = p1A2- p2A1 =π[ (D2-d2) p1-D2 p2]/4

4. 右图为双泵供油快速运动回路原理图和液压缸动作循环图。1、指出各元件的完整名称；

2、分别写出液压缸在静止、快进、工进和快退四种情况下的进油和回油路线，填写名称要完整。。

1. 油箱

2. 过滤器

3. 双联泵

4. 外控外泄式顺序阀

5. 三位四通电磁换向阀

6.单杆式双作用液压缸

7. 直动式溢流阀

8. 普通单向阀

1、静止时，进油路线：

1→2→3（左）→4→1（油箱）；（泵3左边大流量泵压力卸荷）

1→2→3（右）→7→1（油箱）；（7溢流作用）

回油路线：无（进油路线写在此也可以）

2、快进时，进油路线：

1→2→3（左）→8→5（左）→6（左腔），缸筒

向左快进；

1→2→3（右）→9→5（左）→6（左腔），缸筒

向左快进；

回油路线：6（右腔）→5（左）→1（油箱）；

3、工进时，进油路线：

1→2→3（右）→9→5（左）→6（左腔），缸筒

向左工进；

1→2→3（左）→4→1（油箱）；（泵3左边大流

量泵压力卸荷）同静止时。

回油路线：6（右腔）→5（左）→1（油箱）；

4、快退时，进油路线：

1→2→3（左）→8→5（右）→6（右腔），缸筒

向右快退；

1→2→3（右）→9→5（右）→6（右腔），缸筒

向右快退；

回油路线：6（左腔）→5（右）→1（油箱）；

5.设液压泵的转速为950r/min ,排量

V=168ml/r,在额定压力29.5Mpa和同样转速

下，测得的实际流量为150L/min,额定工况下的

总效率为0.87，试求：

1）泵的理论流量。

2）泵的容积效率。

3）泵的机械效率。

4）泵在额定工况下，所需电动机驱动功率。

5）驱动泵的转矩。

答：泵的理论流量q理论=v*n=168*10^-3*950L/min=159.6L/min

泵的容积效率η容积=q实际/q理论=150/159.6=0.94

泵的机械效率η机械=η/η容积=0.87/0.94=0.926

泵在额定工况下，所需电动机驱动功Pi=pq/η=(29.5*10^6*150*10^-3/60)/0.87=84.77Kw

驱动泵的转矩Ti=Pi/2πn=84.77*10^3/(2π*950/60)N.m=852.5N.m

6.如图所示三种结构形式的液压缸，活塞和活塞杆直径分别为D、d,如进入液压缸的流量为q，压力为p，试分析各缸产生的推力、速度大小以及运动方向。（提示：注意运动件及其运动方向）。

答：a 推力F=P×(π/4)(D^2-d^2)

速度V=4q/π(D^2-d^2)

运动方向：缸体向左

b 推力F=P×(π/4) d^2

速度V=4q/πd^2

运动方向：缸体向右

c 推力F=P×(π/4) d^2

速度V=4q/πd^2

运动方向：缸体向右
