55寸3X3液晶拼接大屏显示系统方案
NEC大屏幕液晶拼接
显示系统
技
术
方
案
广州市能人计算机科技有限公司专业·专注·大屏幕液晶显示专家
目录
NEC大屏幕液晶拼接 (1)
显示系统 (1)
第一章大屏幕系统需求特征 (3)
1.1设计原则 (3)
1.2系统可用性 (3)
1.3系统先进性 (4)
1.4系统可靠性 (4)
1.5系统经济性 (5)
1.6 可扩展性 (5)
1.7 抗干扰性 (5)
第二章系统综述 (5)
2.1系统组成 (5)
2.2系统规格 (6)
2.3系统功能 (6)
2.4液晶拼接显示效果模式图（以3X4例图） (7)
2.5液晶拼接支架 (8)
2.6系统拓扑图 (10)
第三章液晶显示器 (10)
3.1 NEC MultiSync? X551UN 55英寸液晶显示器介绍 (10)
3.2 NEC MultiSync? X551UN 55英寸液晶显示器特点 (10)
3.3 NEC MultiSync X551UN 液晶显示器参数 (13)
第四章NR MultiView多屏拼接器 (14)
4.1 NR MultiView 多屏处理器简介 (14)
4.2 NR MultiView 多屏处理器特点 (15)
4.3 NR MultiView 多屏处理器参数 (16)
第五章工程施工方案和售后服务............................................................................ 错误！未定义书签。
5.1 服务承诺 ...................................................................................................... 错误！未定义书签。
5.2 液晶屏安装工艺流程................................................................................... 错误！未定义书签。
5.3 系统安装 ...................................................................................................... 错误！未定义书签。
5.4 系统实施 ...................................................................................................... 错误！未定义书签。
5.5 系统工程进度表 .......................................................................................... 错误！未定义书签。
5.6 系统验收 ...................................................................................................... 错误！未定义书签。
5.7 系统培训 ...................................................................................................... 错误！未定义书签。
5.8 售后服务 ...................................................................................................... 错误！未定义书签。
5.9 安装环境要求 .............................................................................................. 错误！未定义书签。第六章工程案例 (17)
第一章大屏幕系统需求特征
本技术方案是以需方大屏幕显示要求提供的高清晰NEC X551UN液晶拼接显示屏系统，是针对需方具体的需求而专门设计的。方案的主要设备是由NEC推出的最新技术产品------超窄边框、高清晰X551UN液晶拼接显示屏和能人计算机开发的图像拼接处理器组成，它将目前最卓越的NEC
X551UN高清晰度、高亮度与高色域结合高度集成性及可控性的液晶显示技术完美地展现在您的面前；图像处理器将所有屏幕的分辨率相叠加，从而实现整屏超高分辨率的显示效果，并且通过专用控制软件，用户可以将想要显示的图文信息、影像信息、数据处理等信息同时显示在大屏幕上的任何位置。整套系统实现了多路高速视频信号的统一显示、多种类型信号等显示功能，从而为复杂的实际现场应用制订出了一套完美的显示系统解决方案，能人计算机大屏幕显示系统将硬件拼接技术、多屏图像处理技术、信号切换技术等完美整合，形成一个拥有高亮度、高清晰度、高寿命，低功耗、低维护成本的尖端液晶拼接显示系统。
通过这套液晶拼接显示屏系统可以将各类信号在液晶拼接显示屏上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为需方提供一个交互式的灵活系统，适应不断发展的各种需要。
1.1设计原则
大屏幕显示系统可能是其他子系统产生信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。
在当今种类繁多的显示技术中，平板显示无疑是当前硬件方面最重大的一种世代交替的技术。显示设备由于是长时间直接面对人的部件，所以与人的关系更加密切，尤其是不能影响到人的健康。所以设计一种符合环保健康要求的平板显示幕墙成为我们的目标，而环保健康的液晶显示技术无疑是我们的首选。当然，光环保健康还不足够，我们从系统的可用性、先进性、可靠性和经济性出发，设计液晶拼接幕墙显示系统，达到既环保健康又经济实用的效果。
1.2系统可用性
根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。
我们将根据客户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO
（可选）、YPBPR/YCBCR（可选）或DVI（可选）信号输入，满足不同使用场合，不同信号输入的需求。利用LCD 内置图像处理系统，跟外部矩阵配合各种信号进行切换，可以选择任一路信号在大屏幕上的整屏显示或以LCD 屏为单位的跨屏显示；用外置图像处理器，连接现有网络，可完成计算机网络信号、非网络信号和各种视频信号在LCD幕墙上任意漫游、缩放、叠加等功能。
1.3系统先进性
采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今音、视频多媒体技术的发展水平，具有前瞻性和完整性。
在平板显示领域，液晶具有绝对的优势。并从以往的小尺寸向大尺寸发展，全面领先其它平面显示技术。能人公司所采用的液晶屏是NEC液晶显示屏，它是当今世界上最新技术的液晶显示屏，是工业用的专业液晶屏。所显示的高速动态画面流畅、自然。这些优点赋予了NEC液晶显示屏在大屏幕显示领域无可比拟的优越性。
能人公司将NEC液晶高清晰度数码显示技术、NEC液晶窄缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作方法先进的大屏幕显示系统。
1.4系统可靠性
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，在满足功能需求的基础上操作简便、维护简单、管理简捷。
整个系统可以按照需求全天24小时、一年365天全天连续工作，所以整个大屏幕显示系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行。
影响系统可靠性主要包括温控、结构、干扰、以及系统本身的使用寿命等。系统的发热量大，将大大减少系统器件的使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。此外，系统的抗干扰能力也直接影响系统的可靠性。
NEC液晶拼接大屏幕选用高可靠性的NEC液晶屏，55″重量仅有36.4KG，标准功耗190W，如此低的能耗，使其发热量非常小。NEC定制工程机液晶具有特殊散热结构、减少静止画面残影发生、特殊结构防尘设计和新的背光系统。NEC液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保大屏幕的高可靠性和稳定性。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接幕墙可靠性极高，一般可正常工作
6万小时以上。
1.5系统经济性
合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。
目前市面上也有等离子（PDP）的拼接大屏幕，但其价格较高，42寸单屏的价格高达十多万，并且由于存在等离子灼伤问题，也不适宜在一些显示静态图像（安防、道路交通、港口码头等）的场合使用，总体性价比低。而DLP电视墙虽然价格比较低，但每块屏一年光灯泡的更换费用就高达几千块，一个大屏幕加起少则几万，多则十几万，几年下来，其费用惊人。
液晶拼接大屏幕，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其高达6万小时以上的使用寿命，质量稳定，维护费用低，是明智的不二选择。
1.6 可扩展性
系统有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。使系统跟得上时代的发展需求。
NEC液晶拼接单元采用模块化单元结构，并以积木式拼接，使得日后设备扩充变得非常简单。另外，图形控制器也是采用开放式模块化结构，只要增加相应板卡，就可实现扩充功能。由能人计算机提供的大屏幕控制管理软件升级不需要更改源程序即可增加功能。
1.7 抗干扰性
系统应有可靠的抗干扰措施，不受地震及其它系统的电磁干扰，也不对其它系统产生电磁干扰。
能人计算机大屏幕液晶拼接墙系统具有抗大气过电压、电磁波、无线电和静电等干扰。对强电磁场及静电具有良好的屏蔽和隔离作用。所有的电子产品均满足国家标准规定的电磁兼容性标准。所有产品在外界电磁场和静电干扰下，均不会出现任何画面跳动和扰动。
第二章系统综述
2.1系统组成
构建这样一个系统，为了达到最完美的拼接显示效果，除了选用NEC最新推出的NEC X551UN
液晶屏显示单元外，还需要根据系统需要，配置相应的传输控制设备（如长距离传输设备、矩阵等）、以及对系统极为重要的图形处理设备——图形拼接处理器
整套大屏幕液晶显示系统主要由以下几部分组成：
1）NEC X551 UN 液晶拼接单元 9台
3）NR MultiView （32in/9out ） 高性能多屏处理器 1台
4）全钢构架落地/挂架 1套
2.2系统规格
本项目液晶拼接墙由9台55″NEC 公司的NEC X551UN 超窄边液晶显示单元拼接（横向3排，纵向3列）成主液晶墙，屏幕布置规格如下：
单屏尺寸： 1215.3mm （宽）×686.1mm （高）×128.1mm （厚）
整屏尺寸： 3646mm (宽) 2058mm (高)
墙体厚度： 118mm
单屏分辨率： 1920x1080
2.3系统功能
2.3.1、通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示；另外通过控制AV 矩阵可以把监控信号任意调用到两侧的V321显示器。
2.3.2、3×3拼接墙可以通过处理器实现任意信号在任意单屏（1×1）、多屏（如2×2、2×3、3×3等）、整屏上的显示，也可以任意大小、任意位置显示，如单屏显示数路信号、双屏显示三幅以及多幅信号等等，每幅视频图像均为实时图像。
2.3.3
、通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调3646mm
2058.3mm
用和控制。
2.3.4、通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。
2.3.5、直观、图形化的全中文集成操作界面：在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关心最终的显示效果，而无须关心中间的视频切换过程、等离子单元切换过程等繁杂的工作。
2.3.6、本系统能保证每天工作24小时，每周7天的连续运行。
2.4液晶拼接显示效果模式图（以3X4例图）
2.4.1、整屏显示
整个屏幕显示一个完整图象，高分辨率应用。显示的图象可以是复合视频、VGA、RGB、S-VIDEO、YPbPr/YCbCr或DVI。
2.4.2、多路实时视频信号显示（跨屏漫游）
2.4.3、多路RGB信号显示（跨屏漫游）
任何几个单元显示一路信号，有机的实现多屏幕的灵活组合显示。
2.4.4、RGB信号，视频信号混合跨屏显示
2.5液晶拼接支架
具体外形尺寸及工艺要求视会议室具体情况，生产厂方与甲方再做协商决定。
2.5.1总体设计：数控加工全拼装结构。
2.5.2材料及料厚：安装底座所用材料须选用优质冷轧钢板，厚度立柱2.0㎜及以上、框架1.5mm 及以上。
2.5.3表面处理：冷轧钢板表面静电喷塑，颜色为不反光黑色。电视墙完全具有防静电、防腐蚀等性能。
2.5.4须配制落地安装支架，安装支架留出足够的走线空间。
支架案例（全钢结构）
拼接支架例图
挂墙支架
2.6系统拓扑图
拼接处理器
VGA信号
Video 信号
注：32路VGA/Video信号上屏，其中8块屏，每块屏可以显示4路信号。每路信号尺寸是27.5寸，剩余一块55寸屏作为大的监控屏，可以任意放一路信号全屏显示。
第三章液晶显示器
3.1 NEC MultiSync? X551UN 55英寸液晶显示器介绍
NEC MultiSync? X551UN 55英寸液晶显示器采用升级版高精细大画面高档专业液晶板，影像展现色彩亮丽鲜明。其革命性超窄边设计，以及简洁明朗专业外观，配合内置拼接模块，比较适用于多屏幕拼接，以及单屏公共显示。
超窄面板的55” NEC MultiSync X551UN 具备了屏幕到屏幕之间的距离仅仅只有5.5mm，几乎450%改进了NEC上一代大屏幕显示器的边框尺寸。在数字标牌和广播应用中， X551UN显示器可以在视频墙上实现高达10x10矩阵的100个显示器拼接。对于拼接边缘出现的影像显示问题，给予高精度的补充，使得画面表现更加流畅。
3.2 NEC MultiSync? X551UN 55英寸液晶显示器特点
产品特点：
·横向放置、纵向放置、吊顶放置、墙面挂置
·采用高效率背照灯，实现高亮度和低功耗
·色温设定范围2600K-10000K ，能够反映出自然
的颜色
·通过自然柔和的变焦设计，支持多种屏幕比例
显示
·适应输入信号，柔和调节画面尺寸
·能同时展现2个画面，展开多种多样的景象
·自动开关机管理功能，装备日程表功能
·实现光滑的高精度的多屏幕拼接显示 ·根据自然色彩还原功能，再现真实自然的颜色 ·借助“自我诊断”技术自检故障 ·附件齐备，追求最简单的使用 ·178度的广角视野 ·新开发的高品质液晶板，令影像更加逼真鲜亮 ·拥有延迟开机功能，防止启动时的强电流 ·1台主机能够集中管理多台显示器 ·16秒的快速反应时间，大画面也能清晰地描写动画 ·3个模式自动检查输入信号，能够进行信号自动切换
·16:9宽屏，展现高精细影像
·直接表现DVD 影像，配备支持HDCP 信号的DVID 接口
·借助独有的屏幕保护功能，能够大幅减少长时间使用对液晶面板的负担
·降低动态画面显示时延迟现象的[RESPONSE IMPROVE 回路]
·CableComp 技术，补偿因信号线超过100米时所 产生的画像失真
超窄边框结构
NEC X551UN LCD 拼接单元凭借独特的设计和精湛的制造工艺，其边框结构与以往的液晶拼接单元产生了质的飞跃：NEC X551UN 屏左边及上边框厚度为3.7mm ；右边及下边框厚度为1.8mm ；综合拼接边框厚度仅仅5.5mm ！能为拼接用户带来完美的视觉享受。
采用直下式LED 背光
可以使得背光更均匀，有效减少四个边角的亮度差别问题，更有利于提高整体的拼接效果。 CableComp 技术，补偿因信号线超过100米时所产生的画像失真
NEC 液晶显示器根据CableComp 补偿功能，即使长
距离的连接（约100米），也可以修正画面质量，修正
颜色，控制信号不佳。金融机关使用中很多要求绿色同
步时，在公共环境使用时也可以适应单色的同期信号，
无需选择设置场所，也能够表示出稳定的影像。
1台主机能够集中管理多台显示器
NEC 液晶显示器利用RS-232C 接口，可以进行多太显示器的串行连接。各台显示器的设定和远程诊断（最多26台）可以通过1台主机完成。连
接后，可以用1个遥控器控制多台显示器。在公
共环境通过1台主机集中管理多台显示器的诸多
应用中，都发挥着出类拔萃的效率性。
借助独有的屏幕保护功能，能够大幅减少长时间使用对液晶面板的负担
NEC 液晶显示器显示器长时间使用时，为了减轻液晶面板
的负担，内置了各种功能设定，包括设定风扇定时冷却，选择
形成残影的gamma
值，画面上下左右微调，最大亮度下调等。
直下式LED 背光
源
根据使用状况和场所选择最适合的设定，可以构成最有效最协调的使用环境。
拥有延迟开机功能，防止启动时的强电流
NEC液晶显示器使用多台显示器，在同时开机的瞬间有可能出现强电流。通过延迟开机功能，设定各显示器依次开机，（0－50秒的范围设定），防止过电流发生.
3个模式自动检查输入信号，能够进行信号自动切换
NEC液晶显示器系统能够自动在3个模式中进行信号切换，影象输出在切换时，输入信号的更新自动完成，可能大幅度的减轻输入信号设定操作。
色温设定范围2600K-10000K，能够反映出自然的颜色
NEC液晶显示器色彩温度可以实现2600k到1000k的大范围的调节，
针对特殊的需求能够直接进行调节，反映出自然的颜色，过去复杂的色彩
调节就显得没有必要了。
178度的广角视野
NEC液晶显示器多数大屏显示器实现178度的广角视
野，即便是在倾斜角度下，都能够极度抑制色彩替换，清
晰的表现出高对比度的影像，并同时保证各个方向都能够
清晰的看到画面。能够呼吁到很多人的宽广视野角度
3.3 NEC MultiSync X551UN 液晶显示器参数
技术参数：
产品型号X551UN
面板类型SPVA
有效显示面积（mm）1209.6×680.4
屏幕尺寸（英寸/厘米）55/138.8
可视角度左右：178°、上下：178°（对比度10:1）
屏幕长宽比16:9
点距（mm）0.630×0.630
对比度3000:1（TBD）
亮度（cd/㎡）700
响应时间（ms）8ms
显示色彩约1677万色
水平扫描频率（kHz）31.5-91.1(数字信号、模拟信号)
垂直扫描频率（Hz）50-85
最佳分辨率1920×1080（60HZ）
兼容分辨率
1600×1200；1360×768；1280×1024；1280×768;1024×768;832×624;800×600;720×400;640×480;640×400 PC 信号输入
DVI-D(对应HDCP)、BNC ×5、迷你D-sub15针、Display Port 视频输入
BNC 端子、RCA 端子、S 端子、复合端子、HDMI 音频输入
RCA 端子（L/R ）,Mini Jack ×2,HDMI ，DisplayPort 控制输入
RS-232C ×1,RJ-45，有线遥控 PC 信号输出
DVI-D(对应HDCP)；DisplayPort 视频输出
BNC ×1 音频输出
Stereo mini Pin JACK ；DisplayPort 控制输出
RS-232C ×1；有线遥控 内置拼接功能
10×10（单一信号源，最大） 光线感应器
内置 功耗（W ）
TBD （工作功率），350(最大功率) 电源管理
VESA DPMS 环境温度（开机）（℃）
5～40 环境湿度（开机）（%）
20-80(无结露状况) 环境高度（开机）（海拔）
3000m 壁挂孔距
VESA Mount 尺寸（W ×H ×D ）(mm)
含底座：1215.3×TBD ×400.0 无底座：1215.3×686.1×128.1 边框尺寸（mm ）
上左：3.7;下右：1.8 重量（kg ）
36(含底座）TBD ；26(不含底座）TBD 视频制式
NTSC;PAL;SECAM;PAL-60;4.43NTSC;PAL-M;PAL-N 音箱
可选2×15W 底座
可选 认证 CCC
第四章 NR MultiView 多屏拼接器
4.1 NR MultiView 多屏处理器简介
MultiView 系列多屏幕拼接控制器采用大容量高速FPGA 阵列和高速数字总线交换技术架构，结合全数字硬件设计理念，实现无操作系统视频图像处理工作站。Multi-View 控制器具有宽带视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理功能于一身，具有强大的处理能力。控制器采用数字多总线并行和数字多总线数据交换的处理机制,能从根本上保证对所有输入视频进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。
4.2 NR MultiView 多屏处理器特点
1、纯硬件结构、无操作系统、电源冗余备份
拼接控制器为纯硬件构架，硬件核心为大规模FPGA陈列，无CPU，硬盘、内存等常规计算机配件。系统采用模块化设计，模块数目随输入输出信号的多少而增减。纯硬件构架的控制器，它本身不是一台计算机，而是一台专业的图像处理设备，和基于工控机的插卡式拼接器在系统上有本质区别。
Multi-View采用全硬件结构，无操作系统，内部自建核心运算机制，无板卡式传统处理器死机、蓝屏和病毒的困扰。所有系统并行工作，无系统整体崩溃危险；上电即工作，可全年24小时不间断运行。同时电源采用1+1热备冗余方式，进一步增加设备运行的高稳定性。
2、稳定性高、多种控制方式
拼接控制器无操作系统，病毒无法感染；全并行工作，无系统整体崩溃危险；系统数据出厂前已固化，无法更改，意外断电不会造成数据丢失，控制器可经受频繁开关机。而工控机插卡式拼接器的安全与稳定性，取决于所安装的软件操作系统。
MulitView系列多屏幕控制器多种控制方式，包括面板按键，红外遥控，RS232串口以及以太网远程控制。
3、支持多种信号格式输入和输出，具有输入信号特征记忆功能
可以支持RGB、DVI、HDTV、S-Video、NTSC/PAL格式信号输入，分辨率从640x480到1920x1080；对每路输入信号采样都有特征记忆功能，在前级矩阵中可以任意切换输入信号，只要做过采样调整的信号再此输入，设备会自动配置记忆参数，无需二次采样调整，。
支持RGB 和 DVI信号同时输出，方便客户配置显示单元。
4、RGB和Video窗口可任意漫游、叠加、缩放；
在拼接屏上，所有RGB和Video窗口可以任意漫游、叠加、缩放（无缩放比的限制）。更为重要的是Mulitview系列拼接器支持多个窗口显示同一通道的图像。
在每一个显示单元中可以开4个窗口，长宽比可以任意调整。
5、机箱热插拔结构、集成度高、功耗低
在机箱结构方面MultiView全系统采用热插拔结构，容量可从4屏平滑扩充到40屏，设备从输入卡到输出卡，从电源到风扇都可容易更换，方便用户升级和维护。
MulitView 系列拼接器，采用模块化设计的设计思路，输入输出端全面支持热插拔，有效减少设备的故障率，极大的提高设备稳定性。同时在发生故障时，维修也变得简单，只需要将发生故障的模块替换下即可。
在控制结构方面设备采用分散控制结构，交换模块内部采用分级分散控制技术，模块内部通信采用内存映射技术，加上大量使用高性能FPGA和高速数字总线交换技术，使系统的数据处理能力是板卡式大屏幕拼接器的50倍以上。
全系统均采用低功耗芯片组，整机满负荷运转只需65W，远远低于板卡式大屏幕拼接器。
6、软件设计先进，可联控周边设备
采用先进的设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。
软件还可同时控制矩阵切换器和大屏幕单元，方便客户实现矩阵的切换和大屏幕单元的开关机等参数设置。
4.3 NR MultiView 多屏处理器参数
技术参数表：
输入信号：
数量32路VGA
类型VGA（模拟）
视频：NTSC/PAL组合复合视频；
分辨率640x480 到1920x1080 像素；
色彩深度32 bit /像素
水平扫描率15KHz 到90KHz 隔行或非隔行；
同步类型绿色同步，分离复合同步或分离水平垂直同步；
接头DVI ：24+5针DVI-I（母头）；
RGB：15针D-Sub（母头）；
复合视频：BNC（母头）；
图像控制移动、变形、变焦、亮度、对比度、色温；
输出信号：
数量9路DVI / VGA 信号
类型RGB（模拟）/DVI（数字）
分辨率640x480 到1920x1080 像素；
色彩深度32 bit /像素
同步类型绿色同步，分离复合同步或分离水平垂直同步；
接头DVI ：24+5针DVI-I（母头）；
RGB：15针D-Sub（母头）；
其他：
控制10/100 Base-T以太网，RS-232，Multi-View控制软件
功率110-220VAC，50-60Hz，低于65W
尺寸3RU ：438(L) x 365(W) x 135(H) mm
9RU ：438(L) x 365(W) x 450(H) mm
机架安装带配件
重量20Kg
第五章工程实施和售后服务
NengRen(能人)公司将完全按照用户的要求，保证整个工程的顺利实施，包括前期设计、设备订购、运输、安装、调试和测试等工作，以达到用户的技术规范要求。
5.1 服务承诺
NengRen(能人)保证其提供的设备是全新的、未使用过的，采用的是最佳材料和第一流的工艺，并在各个方面符合合同规定的质量、规格和性能要求。NengRen(能人)保证合同设备经过正确安装、合理操作和维护保养，在设备寿命期内运转良好。在规定的质保期内，卖方应对由于设计、工艺或材料的缺陷或故障负责。
NengRen(能人)保证所提供的技术资料（含软件）完整正确，数据和资料准确无误，能够保证设备按时正确地安装、调试和验收，并能满足正常运行和维修保养的需要。
5.2 系统安装
NengRen(能人)公司将为整个大屏幕显示系统提供规范、达标的工程安装工作。安装工程所需的必要仪器和专用工具由NengRen(能人)公司自备。
大屏幕NEC液晶拼接的工程安装将满足下述条款：
◆提供液晶单元及相关设备。详见设备清单。
◆组合屏表面涂层平滑、均匀、色调一致。
◆组合屏的整体拼接整齐、无变形。
◆整套大屏幕NEC液晶拼接系统采用模块化结构，系统布线整齐，标识明确。
◆组合屏单元间的固定采用可靠的机械方式，不会出现松动、移位现象。
5.3 系统实施
NengRen(能人)公司负责本项目的报价、设计、集成、与各应用系统的连接配合、设计联络会的组织、现场安装、调试、用户培训和技术服务。包括以下项目：
1)运输、交货、现场的设备安装。
2)提供所有设备的交货和安装进度表。
3)现场安装投运的合作和管理。
4)负责将大屏幕系统接入运行调度自动化系统。
5)提供所有设备的验收、测试方案和技术指标。
6)所有硬件及软件将按合同要求进行验收测试。
7)在设备原产地的设计联络会和对用户工作人员提供技术培训。
8)提供必备的备品备件，并保证长年优惠提供易损件。
9)自备必备的专用工具和测试仪器。
10)提供用于现场安装、检查、测试、操作和维护的手册和图纸。
11)提出设备安装现场的场地和环境（包括土建和电气）要求。
12)负责提供全部设备现场验收的验收大纲，经双方确认后作为现场验收的依据。
13)对用户的技术培训与进一步协作。
同时在系统的实施过程中，用户将根据需要负责如下工作：
1)确认硬件、软件功能及验收测试文件。
2)确认合适的安装位置，并按照设备安装现场的场地要求配合NengRen(能人)公司完成大
屏幕系统的安装、投运、调试。
3)根据NengRen(能人)公司的要求提供相关的技术资料和参数。
4)为硬件设备安装提供安装条件，如电源和接地等。
5)在NengRen(能人)公司工程师指导下，协助和参与将大屏幕系统接入运行调度自动化系
统。
6)负责派出有经验的工程师参加设计联络会、FAT和技术培训。
7)参加系统的现场验收。
8)在现场为NengRen(能人)公司的工程师提供必要的工作环境。
9)协调工程施工中有关现场的其它事宜。
5.4 系统验收
◆系统在现场安装调试完毕后，双方组成验收小组对全套系统根据技术规范书做全面考核
和验收：
◆验收地点：设备现场
◆验收依据：合同要求
◆系统所有设备的外观检验，外观无明显缺陷。
◆系统安装位置、安全性检验，环境适应性、可靠性检测。
◆显示系统同应用系统的联调测试。
◆大屏幕显示系统支持网络显示，支持汉字的正确显示。
◆支持各种信号的显示，包括RGB和视频输入。
◆大屏幕显示系统的控制软件对显示单元的调整控制。
◆辅助设备的性能检测。
◆相关技术资料齐备。
5.5 系统培训
为保证设备能可靠、安全、良好地运行，我公司将对客户相关技术人员提供设备的安装、调试、操作及维护方面的免费技术培训，通过培训使用户拥有一批质量合格的技术操作和维护人员，能熟练地掌握系统的工作原理、管理软件及硬件的使用维护工作，可及时排除部分设备障碍，保障系统的日常正常运转。
5.6 售后服务
◆系统安装调试结束后12个月内为系统保修期。在保修期内，非人为纯属于产品问题，
由NengRen(能人)公司负责无偿更换，直到调试满足要求。保修期内，对机器配件供应及保修服务（如遥控器、接收器、光盘等）
◆保修期后，我们对系统所含设备负责有偿维修，维修更换的零部件只收取材料成本
费用。
◆一旦收到用户维修请求，我公司技术人员保证在4小时内做出技术响应,24小时内
到达现场。
◆对用户在系统硬件设备上提出的扩容和升级更新要求，公司在技术、商务、人力等
各方面全力提供充分的配合和支持，力求满足用户需求。
5.7 安装环境要求
◆电源：220V/50Hz。
◆功率：6KW。
◆大屏幕机架具备良好接地。
◆提供平坦、坚实地面支持机架结构的牢固安装，地面负荷≥200Kg/平米。
◆设备间保证清洁、通畅、通风良好，温度5-28度，湿度10-85%。
◆接地电阻：<2欧姆>
第六章工程案例
湖南省政府总值班室3*3 拼接（指挥中心）
大屏多功能系统解决方案
建设单位:XXX控制指挥中心设计编号:KB-20100802-1 设计日期:2010-08-02
前言： 液晶拼接显示屏：DID(Digital Information Display)是目前视频显示行业最流行的一个词汇。他承载着多年来视频领域的一次次变革和发展。从CRT、LED、DLP、LCD、MPDP 再到DID，不仅代表着市场的需要，更代表着人类对高清显示技术的不断追求。 液晶拼接显示屏：凭借着高寿命：60000h，高亮度：1500cd/m2，高对比度：5000： 1、高分辨率：1920×1080、宽视角：178o、高负荷工作：支持365天×24时不间断工作、 高端特殊显示要求。以无环境要求、无须管理要求、无须售后考虑等优点，已屹立于液晶显示系统行业龙头地位。 随着各消费领域对大画面显示要求的不断提高、不断追求,视频显示领域也发生着一次次的变革,从单一的画面显示到多画面显示，再到多块显示屏可任意拼接、任意高清画中画，无一不是挑战人类对无限宽广视角的苛刻追求！ 各领域的显示不同，应用也有所不同。工业电力调度中心、水利调度指挥中心的显示系统；对长时间工作，静态画面的显示提出严格的要求，出色的液晶拼接显示系统解决了其积极严酷的显示难题。 国防指挥中心大屏显示系统、航空航天控制中心拼接显示系统要求在多画面、多功能、高负荷、长时间、高稳定性情况下工作下不能出现任何问题，出色的纯硬件多屏处理器为其解决一切后顾之忧。 公安指挥调度中心、交通运输监管中心、石油勘测、地质资源分析中心、金融贸易、地铁站等大屏幕拼墙显示系统、医疗研究、学术交流中心、电视台演播厅、企业产品展示厅、厂矿、监控中心拼墙显示系统等领域要求多画面独立显示，同时多画面开窗、画面漫游、画面叠加、画面阵列、网络抓图等特殊功能要求，液晶拼接显示系统无不担当着重要任务，液晶多屏拼接处理器出色的完成各项高尖端任务已得到各个显示领域的喝彩！ 液晶显示技术不仅仅在工业领域内工作出色，现在已经延伸到各行各业。丰富多彩的多媒体信息也不得不借助DID LCD的小巧、轻薄、超长时间工作等优点来解决显示问题，在其它各公共场所的发布和显示中无处不见到DID LCD的身影！ 为满足各行各业的现场显示要求，越来越多的显示领域和专业人士均采用新的DID LCD解决方法和工具来解决数据显示和演示分析等问题。中发送的信息我们可以感受到，大画面显示所带来的宽广视野无处不在、无所不能和无限快乐！
大屏幕显示系统设计方案
DLP大屏幕系统 三极科技 二〇一三年
目录 1、系统概述 (1) 1.1设计概述 (1) 1.2设计原则 (1) 1.3设计依据 (2) 2、系统设计 (2) 2.1设计思路 (2) 2.2系统结构 (3) 2.3设备清单 (4) 2.4系统功能实现 (4) 3、产品介绍 (5) 3.1 DS-D1060EL (5) 3.2 DS-B10 (8) 3.3 DS-D5032SH (13) 4、大屏幕的应用 (16) 4.1项目概述 (16) 4.2系统架构 (16) 4.3系统特点 (17) 4.4系统功能 (17) 4.5客户端软件预览 (20) 5、设备清单 (21)
1、系统概述 1.1设计概述 大屏幕拼接系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的DLP大屏幕拼接系统，以达到既能满足大屏幕图像和数据显示的需求。 本系统中，我公司根据客户需求，设计DLP投影拼接控制解决方案。该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。 本方案，选用DS-D1067EL显示单元，结合我公司生产的电信级架构产品视频综合平台等设备组成大屏幕投影显示解决方案。 1.2设计原则 为最终使用户满意，大屏幕显示系统应遵循如下设计原则： 实用性 系统能满足各种现实和潜在的需求，且达到满意的效果。 可靠性 系统能提供长时间的连续运行，且稳定可靠。 先进性 系统的功能和性能达到同档次显示系统的先进水平。 持续性 选用的高质量DLP投影显示单元和视频综合平台，保证系统的显示效果长久不变。 经济性 在满足需求的情况下，使系统建设和使用投入的成本尽量小。 方便性 系统的调整、使用简单易行，用户操作界面友好，操作过程简捷，经短时培
3×4液晶拼接(标准方案)
拼接标准方案 目录 一. 液晶拼接显示墙的应用 LED液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。 随着窄边框LED液晶显示屏的出现，使LED液晶显示屏的无缝拼接成为可能。 LED液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府及企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。 二. 遵循的标准及规范 1.《民用建筑电气设计规范》JGJ/T16-92 2.《智能建筑设计标准》GB/T50314-2000 3.《工业电视系统工程设计规范》GBJ115-87 4.《电气装置安装工程施工验收规范》GBJ232-92 5.《视听系统设备互连用连接器的应用》GB/T15644-95 6.《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-1995
7.《液晶显示屏通用规范》(SJ/T11141-1997) 8.《液晶显示屏检测方法》 9.《机械设备安装工程施工及验收通用规范》（GB50231-98） 10.《建设工程施工现场供电安全规范》（GB50194-93） 11.《建筑安装工程质量检验评定统一标准》（GBJ300-88） 12.《建筑电气安装工程质量检验评定标准》（GBJ303-88） 13.《中国产品强制认证标准》 三. 建设原则 1.可靠性：大屏幕显示系统能适应7×24小时运行管理的需要。 2.实用性：能满足任何视频矩阵BNC、RGB、DVI、HDMI等信号显示。 3.先进性：大屏幕显示系统采用高亮度、使用先进LCD显示单元技术，保证信息显示 的清晰、逼真、明亮。 4.易维护性：大屏幕显示系统的重要部件如显示单元、多屏拼接器等能方便地维护和 日常清洁。 5.灵活性：由于要显示多种信息信号，因此在整个大屏设计时充分考虑操作的灵活性， 使得信息可以根据需要灵活切换、灵活地以任意大小在任意位置显示。既可以根据 预先设定的规则自动设置，也可以在某些情况下手动操作显示特定的信息： 6.协调性：系统设计结合大厅大小、格式布局等综合考虑，从而使得整个大厅布局合 理、整体格调统一。 四. LED液晶拼接显示墙技术优势 LED液晶拼接显示墙系统无缝拼接设计，配以信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频信号在拼接显示墙上以单屏、M×N拼接、结合用户需求配置外接多功能设备实现任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。 LED液晶拼接显示屏系统具有以下优势： 1.原装三星显示单元 三星DID（Digital Information Display）专业液晶显示面板，具有高亮度、高
大屏显示系统方案
大屏显示系统方案 一、设计方案 （一）设计概述本方案提供的大屏幕拼接显示系统是依据用户需求而设计，推荐采用行业内著名品牌——清投视讯DID液晶大屏幕拼接显示系统。清投视讯DID液晶大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的超窄边液晶显示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。 建设完成后的DID液晶大屏幕拼接显示系统满足以下要求：支持Windows、UNIX、Linux操作系统。支持TCP/IP等标准网络协议。能够与用户各种应用平台，如监控系统、指挥调度系统，CCTV视频监控系统、SCADA（数据采集与监视控制）系统、ATS调度系统、EMCS 环控系统、GPS系统、GIS系统等各类子系统进行连接集成。可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。系统支持单屏、跨屏以及整屏显示模式，可实现多路动/静态信号窗口的缩放、移动、漫游等功能。 整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能力可满足后期扩展的要求。 （二）技术规范和标准
本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准： IEC——国际电工委员会标准 ISO——国际标准化组织 CCC——中国产品强制认证标准 RoHS——电子信息产品污染控制管理办法 《民用建筑电气设计规范》（JGJ/T16-92） 《低压电气设计规范》（GB50054—95） 《工业企业通讯设计规范》（GBJ42-81） 《电气装置安装工程接地装置、施工及验收规范》（GB／T50169） IEEE802.3以太网规范 《安全防范工程程序与要求》（GA/T75） 《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995） 《电子计算机机房设计规范》（GB50174-93） 《电工电子产品基本环境试验规程试验方法》（GB2423.1/2/3-89） 《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/T17626.5-1999） 《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998） 《电子测量仪器振动试验》（GB6587.4-86）
大屏幕拼接技术方案
大屏幕拼接技术方案 前序： 大屏幕拼接技术是一组投影机投出的图像经过边缘融合技术处理，实现一整幅大画面显示的技术，其作用为：增大显示画面、缩短投影距离、增加画面分辨率。 FusionHW_XGA60FLRH3播放融合一体机，内嵌自主知识产权开发的GPU边缘融合技术，通过多显示卡输出技术，显示核心可将您电脑桌面上的所有内容即时的输出到多台投影机上，形成一个完整无缝、亮度均匀统一的画面，就像是由一台超级投影机投射的画面一样。其中的内容重复带生成、几何校正、边缘羽化全部由1-7片NVIDIA 图形处理芯片并行完成。 FusionHW_XGA60FLRH3播放融合一体机技术通过画面分割（ScreenSplit），像素风暴（PixelStorm），并行计算（Parallel Computing）,片上缓存(OnChip)等专业技术大幅缓解系统压力，从而使融合主机获得极快的运算速度。以子像素技术（SubPixel）将每一个像素分解成4×4的阵列，这样在对齐融合缝的时候可以精确至1/16个像素，从技术层面上保证融合叠加区域无重影、无亮度差异。更有独创的Gamma 校正技术是又一核心技术，可以完美再现大面积纯色而无任何色彩差异，尤其是纯白色，彻底消除黑亮带问题，达到解决行业内技术瓶颈的实力。
FusionHW_XGA60FLRH3播放融合一体机以强大的逐像素调整能力和超强的几何校正能力，即使在任意曲面上都可以保证正确投影显示以及画面颜色和亮度的完美融合。尤其是当投影仪使用一段时间之后，投影仪的亮度和颜色随着使用寿命的时间发生变化的时候，播放融合一体机的系统便可以根据投影仪的当时参数和状态进行相应的调整。
液晶大屏拼接显示系统解决方案
液晶大屏幕显示系统 设计方案 2019年
第1章. 系统架构 第2章. 前端部分 系统支持前端模拟、数字、网络等各种信号源的接入显示及多种信号的混合显示。 监控信号上墙 摄像机、网络视频解码器等信号源，通过CVBS接口将视频信号传输到大屏控制器，最后通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。 PC电脑信号上墙
PC信号源等DVI/VGA信号，通过分配器输出一路接本地显示器，一路远传到大屏控制器的VGA输入端口，最后通过大屏控制器的DVI/HDMI端口输出到LCD 屏显示。 电脑桌面信号 高清数字信号上墙 高清信号源（HDMI\DVI\SDI）通过转换以DVI/SDI信号输出，进入大屏控制器的DVI/SDI输入端口，最后通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。 高清数字信号 网络信号上墙 IP球机，网络摄像机等编码信号经过交换机进入到大屏控制器，经大屏控制器网络高清解码板解码，最后通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。
高清网络信号 手机及平板上墙 IOS、Android等手机、平板通过无线方式传输到无线投屏器，由无线投屏器的HDMI输出到大屏控制器，最后通过大屏控制器的DVI/HDMI端口输出到LCD 屏显示。 第3章. 显示部分 本次项目采用27块55寸1.8MM拼接屏。 显示部分采用超窄边液晶拼接屏，支持HDCVI、BNC、VGA、DVI、HDMI等多种信号源的接入及显示。本次设计的大屏幕系统分辨率高且亮度可调，输入的视频、计算机信号的显示均可实时显示，画面无延时，无抖动；系统对视频信号、RGB 信号各种信号源的图形具有相同的拼接能力，DID液晶拼缝小于3.5mm，并且拼接的图形比例正确。该系统支持多屏图像拼接，画面可单屏显示，也可跨屏任意缩放显示，漫游显示或整屏显示，全屏范围内显示无非线性失真效果。系统采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不影响汉字和图像的正确显示。整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。大屏幕上的各种应用窗口（如计算机窗口、视频窗口）可混合叠加显示，并且可任意缩放和移动；该系统支持24小时连续运行，并且支持多种视频信号、计算机信号的同步实时显示。包括：全制式标准Video信号（如DVD、录像机、摄像机等）、模拟RGB信号、DVI 数字信号，支持HDTV高清Video信号，可直接输入播放HDTV信号；所有图像都完全数字化处理，没有噪音、延时、丢帧现象。
三星2X3大屏幕拼接系统方案
三星2X3大屏幕拼接系统方案
目录 第一章LFD液晶系统概述 (3) 1．设计目标 (3) 2．设计原则 (3) 3．设计标准及规范 (4) 第二章系统组成及设备性能 (5) 1．用户需求分析 (5) 2. 系统配置分析 (6) 3. WSP-2000-6图形拼接处理器 (6) 第三章LFD大屏幕应用系统设计 (12) 1．系统功能描述 (12) 2．系统设计 (12) 3．显示模式 (13) 3.1.全屏显示，高分辨率应用 (13) 3.2.功能分区显示模式 (14) 3.3.多路视频信号显示 (14) 3.4.各类信号混合显示 (15) 3.5.系统功能特点 (15) 第四章系统清单 (17)
第一章LFD液晶系统概述 基本组成：三星460UT液晶拼接屏6台、拼接控制器1台（9路RGB输入，9路视频输入，同时开9个窗口） 系统功能描述：拼接屏通过DVI电缆直接连接在拼接控制器的输出端，此时系统可以变为一个完整的逻辑屏，所有计算机VGA信号直接接入拼接控制器，所有视频信号通过矩阵输出到拼接控制器，然后再通过拼接控制器处理输出到大屏幕上，本系统可以同时开9个窗口，不管是RGB还是视频信号。 全部窗口可以任意跨屏，也能拖动、缩放，并且通过预案管理方式实现快速更改不同显示布局。 1．设计目标 随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。 大屏幕显示系统在信息监控、信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。本方案是针对市公安局的应用特点对大屏显示系统进行的精心设计。通过我公司的精心设计将为市公安局建设一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便的液晶大屏幕显示系统。 2．设计原则 在“技术先进、性能稳定、功能完善、操作方便、安全可靠、扩展方便”的设计目标下，本方案依据以下原则制订： 1、可靠性高，安全性高，操纵灵活，容易扩展，方便整合

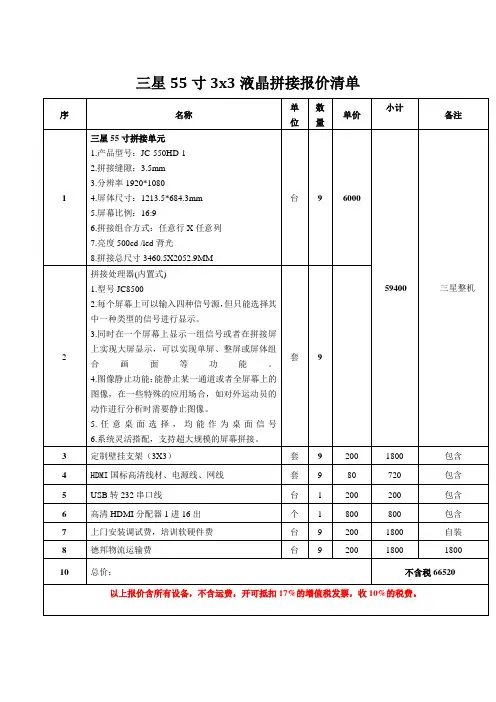

55寸3.5mm拼接屏
3×3（3行3列）工业级液晶拼接屏技术方案 工程需求分析 一、拟需要一套55寸3行3列的工业级液晶拼接墙55寸（LG面板） 二、前端信号源输入：1路PC输入、1路光盘、1路监视器、9路HDMI输出； 三、大屏可实现全屏漫游，图像叠加，缩放等功能； 四、拼接墙包括：拼接屏、支架、线材、矩阵及其他配件，安装方式为落地式（暂定）； 五、工程包含生产供货、运输、安装调试、培训及售后服务； 55寸屏幕参数 型号RS55015-L5 屏幕尺寸（mm）1213.4×684.2×108mm 图像长宽比16:09 双边物理拼缝 3.5mm 最佳分辨率1920x1080（全高清） 兼容分辨率1920x1080；1600x1200；1366X768；1280x1024；1280x768； 1024x768 点距0.745（H）×0.745（V）响应时间8ms 色彩10 bit，16.7m 亮度450cd/㎡ 对比度3000:01:00 色温10000K 可视角度（H/V）178/178度 背光源WLED背光 电源AC 100V～240V，50/60Hz,Universal，±10% 功耗225W（正常工作状态）使用寿命60000 小时 整机重量29Kg
信号接口AV VGA DVI HDMI HDMI矩阵——1路PC输入，1路光盘输入，1路监视器输入，9路HDMI信号输出
模拟框架图 长3.633米 高 2.04 米55寸3×3 安装要求部分 拼接墙安装条件必备： 1. 足够的空间：按模拟框架图所示，墙体高度、墙面长度以及后维护空间的厚度都必 须留有足够的空间； 2. 背拉要求：由于整个拼接墙重心前倾，因此必须采用背拉固定（至少4个）； 3. 地板要求：水泥地板或地砖，须打防爆螺丝固定 4. 做好防护工作：防水（渗水）、防爆（离大屏1米的安全隔离线）、散热通风（空 气流通或空调环境下）、防雷（详细参见强电要求）； 实体砖墙，最好 为钢筋混凝土 这就是背拉 40至50公分 的后维护空间 防爆螺丝固定
大屏技术方案设计
拼接屏技术案 一、液晶大屏需求分析 一、概述 随着计算机技术、信息技术的飞速发展，人类已进入信息时代，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的发展，信息的可视性越来越受到人们的普遍欢迎和关注。液晶拼接显示墙，是当今最实用、最可靠、最经济的大屏幕终端显示设备。它的出现，解决了传统各种显示墙的耗材、灼伤、维护困难等缺陷，为便、全面、实时地显示各系统视频信息，特别是远程实时指挥、调度、监控、教学等长期半固定画面显示工程应用提供了最好的大屏幕显示系统。 康县气象局视频会商系统大屏幕显示系统应建设成为适应气象局视频会商、远程培训、气象共享平台展示、突发灾害性应急指挥和公共事件联动服务、多媒体演示、信息发布等的需要，建设一个具有高亮度、高清晰度、高智能化控制、操作法先进的大屏幕显示系统，并能与其他业务子系统集成，形成一套功能完善、技术先进的信息显示及管理控制平台。通过液晶拼接大屏幕显示系统，能够实现对网络信息和计算机信息、视频图像等相关信息进行实时显示、监控和智能化管理；同时具有同屏显示雷达、卫星、自动站、天气图表、网络电视等实时数据及画面，将综合视频信息进行有效集成，用于中国气象局、省气象局及市、县气象局召开的各种视频会议、天气预报会商会议及各种日常办公会议。
本案提供的液晶拼接大屏幕显示系统是根据用户需求专门设计的。它将国际最卓越的液晶高清晰度数码显示技术、液晶窄缝拼接技术（物理拼缝小于5.3mm）、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作法先进的大屏幕投影显示系统。 通过这套液晶大屏幕显示系统可以实现对生产、调度系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息显示管理控制系统，满足生产、调度监控的各种需要，并完全取代现有的模拟屏，为监控、管理提供一个交互式的灵活系统，以适应不断发展的会议、生产、调度工作。以便及时做出判断和处理，实现实时监控和集中控制的目的。 二、用户应用系统在大屏幕的显示系统功能 1.多系统集中接入与显示 液晶拼接屏显示系统可集中显示，分散控制。用户控制系统中众多的子系统，包括：图像监控子系统、数据传输子系统、调度管理子系统、视频会议子系统等专业系统，都将集中接入到控制室中并要求显示在拼接屏显示上指定区域，再分别由各个专业的人员独立控制本应用区域的容显示。 用户可以把对监控演示中心的情况控制、突发事件的处理、事件查看、信息发布、监控调用、设备控制等功能的实现直接的做到拼接屏显示上，实现对上述功能事件、功能系统、设备系统进行最直接最有效的点对点控制。
液晶拼接大屏显示系统方案
第一章方案设计 1概述 本次设计的液晶拼接大屏幕由8台BDL5586XH的液晶显示器拼接而成的液晶显示墙。大屏幕显示系统主要实现显示视频图像信号、计算机信号、网络数字信号、有线电视信号实物投影信号等各种需要显示的信息 1.1设计依据 本系统的安装、走线、各种接插件连接均符合国家现行专业施工安装技术规范、技术标准。 国家规定的相关设计标准、技术规范主要包括： 《国际标准化组织标准》ISO 《国际电气电子工程师协会标准》IEEE 《国际电工委员会标准》IEC 《中国国家标准》GB 《供电电源标准》GB2887-82 《计算机场地技术要求》GBJ45—82 《计算机场地技术条件》GB2887—89 《电子计算机机房设计规范》GB50174－93 《民用闭路电视监控系统工程技术规范》（GB50198-94） 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92） 《建筑物防雷设计规范》（GB50057） 《建筑物电子信息系统防雷技术规范》（GB50343） 《计算机软件开发规范》GB8566－88 《计算机软件需求说明书编制指南》GB9385－88 《计算机软件测试文件编制规范》GB9386－88 《计算机软件质量保证计划规范》GB/T12504-90
《计算机软件配置管理计划规范》GB/T12502-90 1.2设计原则 大屏幕显示系统是其他子系统产生信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。 在当今种类繁多的显示技术中，平板显示无疑是当前硬件方面最重大的一种世代交替的技术。显示设备由于是长时间直接面对人的部件，所以与人的关系更加密切，尤其是不能影响到人的健康。所以设计一种符合环保健康要求的平板显示幕墙成为我们的目标，而环保健康的液晶显示技术无疑是我们的首选。当然，光环保健康还不足够，我们从系统的可用性、先进性、可靠性和经济性出发，设计该液晶拼接显示系统，达到既环保健康又经济实用的目的。 1.3系统可用性 根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。 我们将根据客户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）或DVI（可选）信号输入，满足不同使用场合，不同信号输入的需求。利用液晶屏的内置图像处理系统，跟外信号配合各种信号进行切换，可以选择任一路信号在大屏幕上的整屏显示或以液晶屏为单位的跨屏显示；用外置图像处理器，连接现有网络，可完成计算机网络信号、非网络信号和各种视频信号在幕墙上任意漫游、缩放、叠加等功能。 1.4系统先进性 采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今多媒体技术的发展水平，具有前瞻性和完整性。 飞利浦液晶显示器可提供超凡的画质。他们不仅以使用成本低为特色，而且其专门设计能在广泛的公众场合实现完美的图像再现。
液晶拼接屏方案
第一章大屏显示系统设计大屏显示系统不仅包含用来视频图像显示的大屏显示部分,还包括解码控制等产品，本章重点介绍大屏显示系统中的大屏显示部分，其中以介绍LCD大屏和DLＰ大屏为主. 大屏显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则,建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统,以达到满足大屏幕图像和数据显示的需求。 1.1 大屏显示系统结构 根据前章视频综合平台的设计，海康威视大屏拼接系统能与视频综合平台无缝对接，获得最佳效果,下图为大屏显示系统结构图。 图1.大屏显示系统结构图 整个大屏系统可以分为以下几个部分:
◆前端信号接入部分 海康威视的大屏显示系统支持各类型信号的接入,如模拟摄像机、高清数字摄像机网络摄像机等信号,除接入远端摄像机之外还能接入本地的ＶGA信号及ＤVＤ信号以及有线电视信号等，满足用户所有信号类型的接入． ◆解码、控制部分 前端摄像机信号接入视频综合平台之后，可由视频综合平台对各种信号进行解码和控制,并输出到大屏显示屏幕上,并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作，实现上墙显示信号的选择与控制。 ◆上墙显示部分 大屏显示系统支持ＢNＣ信号，VGA信号，ＤVI信号，HDMＩ信号等多种信号的接入显示，通过控制软件对已选择需要上墙显示的信号进行显示，通过视频综合平台可实现信号的全屏显示，任意分割,开窗漫游，图像叠加,任意组合显示,图像拉伸缩放等一系列功能。 1.2 系统组成 1) 显示屏 配置LCD屏或DLP评,根据需求选择尺寸，9块,工程专用，设备具备足够的亮度、使用寿命、稳定性。 2) 支架底座 支架底座支撑固定液晶工程屏。LＣD液晶屏需配置9个模块化框架，3个基座;ＤＬP屏需配置3个基座。 3) 视频综合平台 1套,海康威视视频综合平台拼接处理器支持多屏幕信号拼接、漫游、叠加控制设备。 4) 视频传输线缆 9条,将高清视频传输到液晶屏上面显示。 1.3 系统功能 整个大屏显示系统以海康威视频综合平台作为拼接控制单元,视频综合平台
大屏拼接 方案
技术方案2010年11月15日 目录
第三章系统设计方案 3.1大屏幕拼接显示系统 大屏幕拼接显示系统是XXX学校监控中心建设的重要组成部分 之一。 3.1.1系统组成 大屏幕拼接显示系统主要由DID液晶拼接单元、图像处理控制器、控制服务器、VGA矩阵、综合管理软件等组成。系统主要配置台如下：DID液晶拼接单元：12块，按3×4矩阵式摆放。 图像处理控制器：12台，采用内置型具备单屏4画面分割显示 输出。 VGA矩阵：1台，具备16路VGA信号输入、16路VGA输出。 综合管理软件：1套，大屏幕系统的中控系统，具备大屏幕显示 模式的切换、信号输出\入源和管理、图像开窗等集中管理应用。 图像：大屏幕拼接显示系统结构示意图 3.1.2功能应用 大屏幕拼接显示系统的建设适应每天24小时运行管理的需要， 并满足视频监控、RGB、网络信息等信号显示。具体功能应用如下：
1、支持多种混合信号整屏显示，实现图像窗口的缩放、移动、叠加、跨屏漫游等功能。如下图所示： 2、全制式标准Video（视盘机、DVD、录像机和摄像机等）视频信号，PC机和工作站的RGB信号；图像处理能力强，模式切换快捷，所有显示画面均能在整个屏幕范围无级缩放、自由移动、叠加覆盖、不延迟、不死机；RGB信号、视频信号可以切换成整屏一路显示，多路分区域和跨区域显示，可以任意开窗显示，可以任意移动、缩放和漫游。 3、系统整屏通过前级软分割最大可划分为48个窗口单元，可通过配置VGA矩阵输出显示显示多路VGA或AV图像。 3.2综合集成管理平台
3.2.1平台的架构定义 Virapaksa综合集成管理平台系统的架构设计采用软件行业标准的层次化和模块化思想而设计，并引入了SIP协议、中间件技术以及WINDOWS操作系统和多线程的MySQl数据技术，使其架构体系建设上已达到标准化，并具备较好的开放性，以及平台扩展、可用性及可靠性，且具备良好的可维护性和美观的人机界面，满足更多用户业务集成的需求。 Virapaksa综合集成管理平台体系结构分为接口、核心服务、应用等三层，其逻辑结构如下图所示： ◆接口层负责集成、对前端接入的视频监控、报警监视、数据检测、语音多媒体等系统及各类设备的接入与控制，通过定义的各类动态链接库和协议中间件，为上层功能层中的类提供服务，主要进行动态链接库和协议的导入，并进行链接封装。对上层而言，链接关系和协议均已经封装，呈现的只是接口的调用。 ◆核心服务层是集成平台的最重要的一层，在这里接收底层接口
55寸3X3液晶拼接大屏显示系统方案
NEC大屏幕液晶拼接 显示系统 技 术 方 案 广州市能人计算机科技有限公司专业·专注·大屏幕液晶显示专家
目录 NEC大屏幕液晶拼接 (1) 显示系统 (1) 第一章大屏幕系统需求特征 (3) 1.1设计原则 (3) 1.2系统可用性 (3) 1.3系统先进性 (4) 1.4系统可靠性 (4) 1.5系统经济性 (5) 1.6 可扩展性 (5) 1.7 抗干扰性 (5) 第二章系统综述 (5) 2.1系统组成 (5) 2.2系统规格 (6) 2.3系统功能 (6) 2.4液晶拼接显示效果模式图（以3X4例图） (7) 2.5液晶拼接支架 (8) 2.6系统拓扑图 (10) 第三章液晶显示器 (10) 3.1 NEC MultiSync? X551UN 55英寸液晶显示器介绍 (10) 3.2 NEC MultiSync? X551UN 55英寸液晶显示器特点 (10) 3.3 NEC MultiSync X551UN 液晶显示器参数 (13) 第四章NR MultiView多屏拼接器 (14) 4.1 NR MultiView 多屏处理器简介 (14) 4.2 NR MultiView 多屏处理器特点 (15) 4.3 NR MultiView 多屏处理器参数 (16) 第五章工程施工方案和售后服务............................................................................ 错误！未定义书签。 5.1 服务承诺 ...................................................................................................... 错误！未定义书签。 5.2 液晶屏安装工艺流程................................................................................... 错误！未定义书签。 5.3 系统安装 ...................................................................................................... 错误！未定义书签。 5.4 系统实施 ...................................................................................................... 错误！未定义书签。 5.5 系统工程进度表 .......................................................................................... 错误！未定义书签。 5.6 系统验收 ...................................................................................................... 错误！未定义书签。 5.7 系统培训 ...................................................................................................... 错误！未定义书签。 5.8 售后服务 ...................................................................................................... 错误！未定义书签。 5.9 安装环境要求 .............................................................................................. 错误！未定义书签。第六章工程案例 (17)
大屏拼接解决方案
大屏拼接解决方案 篇一：液晶拼接大屏幕系统解决方案 招标编号：THWZ-XX-WS2 XXX省电力有限公司集中规模招标采购XX 年第二批项目（基建、农电部分） XXX电业局 XX年技改二期监控中心 新建大屏幕工程 大屏幕、液晶 分标编号：THWZ-XX-WS2-1061 (包号：包1) 技术投标文件 投标人：北京科东电力控制系统有限责任公司 XX 年5 月 4 日 目录 1 设备/材料技术性能的详细描述 (3) 2 供货范围 ................................................ . (14) 3 技术标准 ................................................
(15) 4 技术数据表 ................................................ .. (16) 5 试验 ................................................ .. (19) 6 技术文件 ................................................ . (21) 7 技术服务 ................................................ . (23) 8 资格审查文件中的同类设备/材料业绩表及证明材料 (26) 9 工厂简介（包括组织机构、生产能力、工装设备、检测能力、人员等） .. 27 组织机构 ..................................... 错误！未定义书签。 生产能力 ................................................ .. (28)
液晶拼接屏项目一般多少钱
随着液晶电视在生活中的普及，液晶显示技术、多屏图像处理技术以及新型拼接幕墙等技术的市场越来越大。特别是液晶拼接屏逐渐获得人们的青睐，很多人都喜爱其拼接后的效果，那么液晶拼接屏项目一般多少钱呢？下面我们一起来看一下。 南京中石化催化剂公司 沈阳自来水厂
液晶拼接屏不同于其它的拼接类产品，不同的参数之间的价格也会不相同，所以根据拼接项目的不同，价钱也会有所区别。按照项目需求，承接公司才能根据需求做出详细合理的报价方案。具体的影响因素主要包括以下几点： 1、液晶拼接屏的尺寸 就目前市面上的主流液晶拼接屏尺寸有46寸、49寸和55寸的，液晶拼接屏的尺寸是影响价格的直接因素。 2、液晶拼接屏的拼缝 一般情况下主要决定液晶拼接屏价格的参数就两个，一个是尺寸另一个就是拼缝。然而液晶拼接屏拼缝的大小直接决定了拼接大屏幕的显示效果，拼缝过大的话显示效果不佳，拼缝过小的话费用又比较贵但显示效果很好。 3、液晶拼接屏的安装方式 液晶拼接墙的安装方式可以根据用户的需求进行个性化安装，但就目前而言常用的安装方式分别为：壁挂、落地支架和机柜，在这其中成本偏低的当属壁挂安装。 4、图像处理设备 信号类型的输入，是拼接大屏幕系统当中很重要的一部分，一定要清楚要输入的信号多少以及信号类型，这样厂家才能更好地选择合适项目的拼接屏处理器。 液晶拼接屏项目由于其施工的难易程度不同信号不同故价格也是不尽相同的，想要了解更多的详情还是请联系咨询酷彩数码科技。 南京酷彩数码科技有限公司https://www.360docs.net/doc/298125481.html,/是一家致力于提供专业商业显示解决方案，及产品、销售、销售、生产、服务于一体的高新科技企业，是KONKA和PANDA、BARCO等大型企业重要战略合作伙伴和品牌供应商，并共享全国网络服务资源。公司自成立伊始一直研发和推广LCD液晶拼接、LED显示屏、DLP大屏幕、广告机、液晶监视、触摸一体机、图像处理器等产品以及相关配套工程安装服务工作。酷彩
大屏幕拼接系统方案
大屏幕拼接系统方案(110/公案/消防/交通指挥中心) 本系统提供给用户一个大屏幕拼接 显示，主要满足电脑信号和视频信号的 高亮度、高清晰度的显示效果，实现多 路电脑信号和视频信号的同时显示及 图像叠加的效果，并通过智能中央控制系统，对整个系统环境进行集中控制，实现人性化的人机交互。 系统组成 根据我司以往的设计经验及用户需求，本系统主要分为以下三部分： ·智能中央控制系统； ·大屏拼接显示系统； ·RGB矩阵切换系统； 系统结构图 系统功能 宏控智能中央控制系统 1、拼接显示系统的控制 我们采用宏控最新系列控制主机KT-AV，它的心脏是基于新的300MIPS，32位摩托罗拉处理器。通过KT-AV控制主机的RS-232控制口对图形拼接控制器进行控制，运用灵活可靠的软件编程，可以调用图形拼接控制器预先设置好的模式，实现1×1、1×2、2×2至4×2等图像的拼接显示以及计算机图像、视频图像的叠加等，满足用户各种
形式的显示效果；同时配备一台专门的控制PC，实现对图形控制器的全面控制。 2、矩阵切换的控制 在矩阵切换的控制上，我们同样通过控制主机KT-AV的RS-232控制口对矩阵进行控制。可以方便、快捷地实现信号的切换，减少人工操作的复杂性和单一性，避免操作上的失误，并且可以实现一键多切及联动的切换功能，完成手动操作无法实现的功能。 3、灯光及设备电源的控制 日光灯和设备电源我们通过8路的强电控制器KT-8来完成；可调灯光我们通过4路调光器KT-4A实现4路灯光的无级调节；将KT-8和KT-4A与控制主机PRO2联系起来，运用软件编程让各种灯光模式得到实现，还能实现对电源开关的安全操作，避免手动误操作而带来的设备损伤。 4、定制的控制界面 在控制界面方面，我们配置一台6″无线彩色触摸屏ST-960，能够在显示幕上显示高质量的画面和图形，呈现出令人赞赏的高亮度和高清晰度的图形。其所有的控制界面、控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现；另外我们还可以通过拼接处理器HK-980的网络端口和控制PC相连，，通过控制PC对拼接处理器HK-980的访问，实现对拼接显示系统、矩阵切换系统和灯光及设备电源的交互式/人性化的控制。
55寸液晶拼接屏方案与对策解析
.. TCL液晶大屏幕拼接系统方案55寸液晶拼接单元VD55-H20
第一章显示系统概述 (3) 大屏幕显示设备 (3) 大屏幕拼接墙比较 (6) TCL大屏幕拼接单元主要特点 (7) 第二章设计依据 (10) 需求分析 (10) 设计原则 (10) 设计标准 (13) 第三章选型 (15) TCL液晶拼接单元 (15) TCL大屏幕拼接控制器特点 (17) 第四章设计 (21) 系统示意图 (21) 系统设备清单 (22) 体系架构 (22) 安装环境要求 (25) 第五章技术支持 (27) 售前技术支持 (27) 安装调试指导 (27) 使用维护培训 (27)
第一章显示系统概述 大屏幕显示设备 随着各种图形、图像容质量的不断提升以及系统运行实时显示的需要，金融、通信、交通、能源、安全、军事等越来越多的行业需要建立能够实时整合多路信号输入的超大屏幕显示系统。 在超大屏幕显示系统项目中，需要对大屏幕上的图像实时切换、拼接、放大显示，拼接技术的应用已经成为主流。大屏幕显示设备从出现至今的发展过程中相继出现了三种不同类型的产品：DLP背投拼接单元→PDP等离子拼接单元→LCD液晶拼接单元。 DLP 是Digital Lighting Progress的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号经 过数字处理，然后再把光投影 出来。它是基于德仪公司开发 的数字微反射镜器件—DMD （Digital Micromirror Device 即数字微镜器件）作为光阀成像器件，采用数字光处理技术调制计算机和视频信号，驱动DMD光路系统，通过投影透镜获得大屏幕图像。 DMD芯片上百万个微镜每个对应一个像素。DLP用一个积分器(Integrator)将光源均匀化，通过一个高速旋转由红、绿、蓝等分色滤光片组合色轮(COLOR WHEEL)，将透过的白光进行分色，并通过高速马达使其转动，然后顺序分出不同单色光于指定的光路上，最后经由其它光机元件合成并投射出全彩影像。DLP
LCD拼接大屏幕显示系统技术方案.doc
46”超窄边液晶拼接大屏幕显示系统 技术方案
目录 第一章前言.......................................................................... 错误！未指定书签。第二章公司概况.................................................................. 错误！未指定书签。第三章方案设计.................................................................. 错误！未指定书签。 3.1设计依据......................................................................... 错误！未指定书签。 3.2设计原则......................................................................... 错误！未指定书签。 3.3 系统规格........................................................................ 错误！未指定书签。 3.4 创新前维护设计............................................................ 错误！未指定书签。 3.5系统功能......................................................................... 错误！未指定书签。 3.5.1 拼接墙显示功能........................................................ 错误！未指定书签。第四章主要产品介绍.......................................................... 错误！未指定书签。 4.1屏幕结构子系统：......................................................... 错误！未指定书签。 4.2 2000 流媒体图像拼接控制器...................................... 错误！未指定书签。第五章液晶拼接墙控制软件介绍...................................... 错误！未指定书签。第六章系统环境设计及要求.............................................. 错误！未指定书签。 6.1安装要求......................................................................... 错误！未指定书签。 6.2操作控制台（室）装修及设备位置要求..................... 错误！未指定书签。 6.3光线要求......................................................................... 错误！未指定书签。 6.4走线及线槽要求............................................................. 错误！未指定书签。 6.5空调要求......................................................................... 错误！未指定书签。 6.6供电电源......................................................................... 错误！未指定书签。 6.7系统环境......................................................................... 错误！未指定书签。第七章售后服务.................................................................. 错误！未指定书签。第八章部分工程案例.......................................................... 错误！未指定书签。
