X射线衍射分析技术综述详解
J I A N G S U U N I V E R S I T Y 冶金工程专业硕士研究生结课论文论文题目：X射线衍射分析技术综述
课程名称：Modern Material Analytic Technology
专业班级： 201 级硕士研究生
学生姓名：
学号：
学院名称：材料科学与工程学院
学期：第一学期
完成时间： 2015年12月 10 日
目录
摘要 (2)
第一章X射线衍射技术的发展历史 (4)
1.1 X射线的发展历程 (4)
1.2 X衍射仪的发展历史 (6)
1.2.1早期的照相机阶段 (6)
1.2.2衍射仪中期的阶段 (6)
1.2.3近代的电子计算机衍射仪阶段 (7)
第二章X射线衍射的工作原理 (7)
2.1 X射线衍射工作原理 (8)
2.1.1运动学衍射理论 (8)
2.1.2动力学衍射理论 (9)
第三章X衍射仪的构造及功能 (10)
3.1 X射线衍射仪的工作原理 (10)
3.1.1测角仪 (11)
3.1.2 X射线发生器 (12)
3.1.3 X射线衍射信号检测系统 (13)
3.1.4数据处理和打印图谱系统 (15)
第四章X射线衍射技术在材料以及冶金方面的应用 (16)
4.1物相鉴定（物相定性分析） (16)
4.2物相定量分析 (16)
4.3残余奥氏体定量分析 (17)
4.4晶体点阵参数的测定 (17)
4.5微观应力和宏观应力的测定 (17)
4.6结晶度的测定 (19)
4.7晶体取向及织构的测定 (19)
第五章X射线衍射技术未来发展方向 (21)
结束语 (22)
参考文献 (23)
摘要X射线衍射分析技术是一种十分有效的材料分析方法,X射线衍射在材料分析中具有广泛的应用。它不仅可以用来进行材料的物相分析和残余应力的分析,还可以对材料的结晶度、微晶大小以及晶体取向进行测定。可以说是对晶态物质进行物相分析的比较权威的方法。在工程和实验教学上具有广泛的应用。随着技术手段的不断创新和完善，X射线衍射实验在材料成分分析方面有着非常重要的作用，因此X射线衍射在材料分析领域必将有更广阔的发展前景。本文将着重通过对X射线衍射分析技术和X射线衍射仪的介绍，来全面了解其发展历程、工作原理、构造及作用、在冶金及金属材料领域的应用和未来发展方向。
关键词:X射线衍射分析技术、X射线衍射仪、工作原理、结构、应用
Abstract X-ray diffraction analysis technology is effective for material analysis. Thus it is widely used in various research and manufacture filed.It not only be used to analyze material of phase and residual stress,also to determine the material of crystallinity, size of Crystallite and Crystal orientation.It is authoritative means to analyze crystalline substance of phase. and be widely applied to the engineering and experiment teaching. According to the scientific means continue to creative and improve, X-ray diffract ion plays a important role in the analyze of the material’s component. the X-ray diffraction have a widely developing prospect in the filed of materials analysis.The essay is highlight to introduce the X-ray diffraction analysis technology and X-ray diffractometers, through the analysis can help us to realize the development of X-ray diffraction, the method, structure and function, the application in the filed of metallurgy and metal materials, the develop direction.
Keywords:X-ray diffraction technology; X-ray diffractometers the method of
work;constitution; application
第一章X射线衍射技术的发展历史
1.1 X射线的发展历程
1895年，德国物理学家伦琴发现了X射线,人们马上将其利用来窥视肉眼看不见的表面后的物体,如人体内的骨骼与脏器。1912年劳埃发现了X射线衍射现象。使人们获得了探索人眼无法分辨的微观世界的工具。这两大发现成为人类科学和技术发展史上的重要里程碑。1912年以后X 射线衍射的理论和应用得到了深入广泛的发展,使人们了解了微观世界(原子、分子尺度)。X射线衍射技术成为认识和改造物质结构的有利工具[1]。
人类在利用某种自然现象的时候，未必是先了解这个现象的本质然后再去利用的。X射线发现仅半年就被医学界用来进行骨折诊断和定位了，随后又用于检查铸件中的缺陷和探伤，从而创造了X射线透视技术（radiography）。
1909年，巴克拉（Barkla)利用X射线，发现X射线与产生X射线的物质（靶）的原子序数（Z）有关，由此发现了标识X射线，并认为此X射线是原子内层电子跃迁产生。
1908-1909年，德国物理学家Walte.Pohl，将X射线照金属（相当于光栅），产生了干涉条纹。1910年，厄瓦尔德（Ewald）发现新散射现象，劳埃由此得出：散射间距（即原子间距）近似于1A数量级。
1912年，德国慕尼黑大学物理学家劳厄（M. V. Laue）成功地完成了晶体的X射线衍射实验，获得第一张X射线衍射照片。劳厄的工作奠定了X射线衍射结构分析的基础。随后为解释衍射图象，劳埃提出了劳埃方程；因此他在1914年获得诺贝尔物理学奖。
1913年，布拉格父子导出了简单实用的布拉格方程；随后，厄瓦尔德（Edwald）把衍射变成了图解的形式：厄瓦尔德图解。
1913-1914年，莫塞莱定律的发现，并最终发展成为X射线光谱分析及X射线荧光分析。
1916年，德拜（Debye）谢乐(Scherrer)发明了“粉未照相法”。
1938年，哈那瓦尔特（Hanawalt）建立了系统的X射线物相定性分析方法。
1941年美国材料实验协会（ASTM）将衍射线资料编印成索引及标准卡片，
并逐年进行补充，完成粉未衍射卡数据收集与发行的初期阶段工作。
20世纪60年代开始，衍射仪法和计算机技术相结合，实现收集衍射实验数据的自动化，研制和发展了物相鉴定、结构测定等方面的计算机程序。
目前，X射线衍射理论已基本完善，是一门相当成熟的学科，而X射线衍射技术仍在不断发展，近年来，发展尤为显著，其主要方面和原因有：（1）新光源的发明：转靶、同步辐射、X射线激光、X射线脉冲源，高效率、强光源，使测量精度提高4个数量级。
（2）新的探测器：由气体探测器到固体探测器，高分辨率、高灵敏度，使测量提高2个数量级。
（3）新的数据记录及处理技术：高度计算机化。
a. 实验设备、实验数据全自动化；
b. 数据分析计算程序化；
c. 衍射花样的计算机模拟。
X射线发展至今，已形成了三种完整的应用技术，它们分别是：
X射线形貌技术(Radiography)；
X射线光谱技术(X-Ray Spectrum)；
X射线衍射技术(X-Ray Diffraction，简称XRD)。
X射线形貌技术也称X射线照相术，是利用物质对X射线透过吸收能力的差异分析物质中异物形态，主要用于医学上进行人体X光透视和工程技术上进行X射线探伤。
X射线光谱技术利用物质中元素被X射线激发所产生次生X射线谱（也称X射线荧光）的波长和强度分析物质的化学组成。X射线光谱技术也称X射线荧光分析，即利用适当能量和X射线照射不同元素组成的样品时，每种元素发射的次生X射线（荧光X射线）的频率与元素原子的原子序数成正比，通过晶体衍射分光测定特征荧光X射线的波长和强度，从而可进行元素的定性和定量分析。
X射线衍射技术利用X射线在晶体、非晶体中衍射与散射效应，进行物相的定性和定量分析、结构类型和缺陷分析的技术。X射线衍射技术是目前应用最广的一项技术。
随着科学技术的发展，X射线衍射仪及配套的一系列分析设备得到不断改进
和完善，促使X射线分析技术的新理论、新技术不断涌现。在原来X射线技术的基础上又形成了四种新技术，分别是：
扩展X射线吸收精细结构分析技术（Extended X-Ray Absorption Fine Structure, EXAF）；X射线漫散射及广角非相干的小角相干、非相干散射技术；
X射线光电子能谱分析技术(XPS)；
X射线衍射貌相技术(X-Ray Diffraction Topography)。
在众多的X射线分析方法中，作为常规的分析测试手段，使用最多的和最广泛的是X射线衍射技术，而X射线衍射技术中应用最多的方法就是物相分析。X射线物相分析方法是研究同质多相唯一有效的方法。如鸡卵壳和贝壳的化学组成相同，只有通过X射线衍射技术才能区分二者分别由方解石和文石两种矿物构成。X射线衍射技术可以测定材料的结构、晶格畸变、晶粒大小、晶体取向、晶体织构、晶体内应力、结晶度，还可以进行固熔体分析、相变研究、电畴或磁畴结构分析等方面的工作。X射线物衍射物相分析方法在材料科学领域得到广泛的应用，成为材料科学研究必不可少的基本表征方法之一。
1.2 X衍射仪的发展历史
之所以对X射线衍射发现以来的近百年中X射线衍射仪的发展情况进行了简要介绍,其目的是通过近百年来X射线衍射仪的发展史看到,X射线衍射仪是怎样从单一功能向多功能发展的,是怎样在科学与技术发展要求的推动下和实际生产技术发展的基础上发展的,反过来它又是怎样促进了科学与技术研究的发展形成一种相辅相成的关系。仪器的研究与所有其他的研究一样,是科学发展中不可或缺的一环。
1.2.1 早期的照相机阶段
此阶段的最大特点是用照相底片做探测记录器。测角器构造简单,主体为一金属圆筒。底片贴于金属圆筒的内壁,试样置于圆筒中心的试样转动机构上。入射光用滤色片单色化,用简单的多孔准直光阑截取入射光中的近准直部分,垂直于圆筒轴线射于试样上。单晶照相机与多晶照相机构造基本相同。
1.2.2 衍射仪中期的阶段
此时期最大特点是用计数器代替照相底片做探测器。最早使用的计数器是盖
格计数器,由于盖格计数器的死时间比较长,计数线性范围又比较小,不能适应高强度X射线的探测,后被时间分辨率可达10-6 s、计数线性范围又较大的正比计数器和闪烁计数器所取代；这两种计数器因容易维护和使用寿命长而被广泛使用至今。
1.2.3 近代的电子计算机衍射仪阶段
现代计算机与X射线衍射仪的结合大大促进了X射线衍射术的发展。其作用主要表现在:①不仅使衍射仪调试和操作的自动化程度更高,并可进行更复杂的测试;②可以用较严格的数学方法对原始测试数据作基本处理(如角度与强度校正,数据光滑、寻峰、扣本底、求积分强度和半峰宽以及把Kα1和Kα2衍射峰形分开等),使输出的测试物理量更准确;③包含了对衍射数据进行分析求取各种结构参数的软件,把衍射仪的功能从只做衍射数据测试扩大到对数据进行分析求取结构参数,可做人力难以进行的各种复杂的数据处理,如傅里叶变换、线形拟合、衍射线形分析求微结构参数、衍射图的指标化和求晶胞参数、直接法解衍射位相、计算电子密度图、作晶体结构的精修及全谱拟合从头测定晶体结构等,使求得的各种结构参数更加准确,扩大了X射线衍射的应用领域;④建立数据库与自动数据检索,如晶体结构数据库,粉末衍射数据库(PDF)等, 使在试验测得衍射数据后即可进行相关的检索检验。总之,计算机与X射线衍射仪的结合进一步扩大了衍射仪的功能、改进了X射线衍射分析技术、提高了分析结果的准确度、扩大了应用面,探索到的物质结构信息也更深入。在此阶段用于X射线衍射的硬件设备也有发展,如新型的一维和二维(面)探测器[2]的出现,主要有位置灵敏探测器(position sensitive proportional counter,PSPC)、影像板(imaging plate,IP)和电荷偶合器件(charge-couple device,CCD)。它们都不需要显影定影, 而且动态范围大,强度测量准确。PSPC主要用于XPD,小角度范围PSPC用于扫描可增加收集到的衍射强度,大角度范围(>120°)PSPC则与照相底片一样可同时记录所有的衍射环,可省去复杂的测角器。IP和CCD主要用于单晶衍射仪,IP面积大,一次可测的角度范围大,还可反复使用;CCD数据读出快,可以做实时跟踪。将此种新型探测器与单晶回摆法结合可使试验时间大大缩短,适应了近代生命科学发展提出的测定生物大分子晶体结构,研究生物大分子结构与生物功能间关系的要求,因而逐渐取代了四圆衍射仪成为单晶衍射仪的主流。
第二章X射线衍射的工作原理
2.1 X射线衍射工作原理
1912年劳埃等人根据理论预见,并用实验证实了X射线与晶体相遇时能发生衍射现象,证明了X射线具有电磁波的性质,成为X射线衍射学的第一个里程碑。当一束单色X射线入射到晶体时,由于晶体是由原子规则排列成的晶胞组成,这些规则排列的原子间距离与入射X射线波长有相同数量级,故由不同原子散射的X射线相互干涉,在某些特殊方向上产生强X射线衍射,衍射线在空间分布的方位和强度,与晶体结构密切相关。这就是X射线衍射的基本原理[3]。
衍射线空间方位与晶体结构的关系可用布拉格方程表示如图2-1。
2dsinθ=入n
式d为晶面间距; n为反射级数;θ为掠射角;为X射线的波长。
图2-1晶体对X射线的衍射
布拉格方程是X射线衍射分析的根本依据。
对于X射线衍射理论的研究,目前有两种理论:运动学和动力学衍射理论。
2.1.1 运动学衍射理论
Darwin[4]的理论称为X射线衍射运动学理论。该理论把衍射现象作为三维衍射问题来处理,认为晶体的每个体积元的散射与其它体积元的散射无关,而且散射线通过晶体时不会再被散射。虽然这样处理可以得出足够精确的衍射方向,也能得出衍射强度,但运动学理论的根本性假设并不完全合理。因为散射线在晶体内一定会被再次散射,除了与原射线相结合外,散射线之间也能相互结合。不久
以后就认识到这点,并在他的理论中作出了多重散射修正。
2.1.2 动力学衍射理论
Ewald[5]的理论称为动力学理论。该理论考虑到了晶体内所有波的相互作用,认为入射线与衍射线在晶体内相干地结合，而且能来回地交换能量。两种理论对细小的晶体粉末得到的强度公式相同，而对大块完整的晶体,则必须采用动力学理论才能得出正确的结果。
第三章X衍射仪的构造及功能
3.1 X射线衍射仪的工作原理
分析物质X射线衍射的仪器，形式多种多样，用途各异，但仪器构成皆如图3.1、3.2所示，其硬件主要有X射线光源、测角仪、衍射信号检测系统及数据处理和打印图谱系统等几部分构成（图3.3、3.4），下面分别介绍。
图3.1衍射原理示意图
3.2衍射仪主要构成图
工作原理：X射线发生器主要由高压控制系统和X光管组成，它是产生X 射线的装置，由X光管发射出的X射线包括连续X射线光谱和特征X射线光谱，连续X射线光谱主要用于判断晶体的对称性和进行晶体定向的劳埃法，特征X 射线用于进行晶体结构研究的旋转单体法和进行物相鉴定的粉末法。测角仪是衍射仪的重要部分。X射线源焦点与计数管窗口分别位于测角仪圆周上，样品位于测角仪圆的正中心。在入射光路上有固定式梭拉狭缝和可调式发射狭缝，在反射光路上也有固定式梭拉狭缝和可调式防散射狭缝与接收狭缝。有的衍射仪还在计
数管前装有单色器。当给X光管加以高压，产生的X射线经由发射狭缝射到样品上时，晶体中与样品表面平行的面网，在符合布拉格条件时即可产生衍射而被计数管接收。当计数管在测角仪圆所在平面内扫射时，样品与计数管以1：2速度连动。因此，在某些角位置能满足布拉格条件的面网所产生的衍射线将被计数管依次记录并转换成电脉冲信号，经放大处理后通过记录仪描绘成衍射图。
图3.3 日本理学公司生产的SA-HF3型X射线衍射仪图3.4 X射线管（左）、测角仪（中）和探测器（右）3.1.1 测角仪
试样台位于测角仪中心，试样台的中心轴ON与测角仪的中心轴(垂直图面)O垂直。试样台既可以绕测角仪中心轴转动，又可以绕自身中心轴转动。
试样——放测角仪中心,平板状多晶试样。
试样台——绕测角仪中心轴和绕自身的中心轴转动。
装样——试样表面与测角仪中心轴重合。
测角仪圆(衍射仪圆) ——焦点F和接收光阑G位于的圆周,以样品为圆心.测角仪圆所在平面称测角仪平面。
试样台和计数器分别固定在两个同轴圆盘上,并且由两个步进马达驱动。
其结构如图3.5。
图3.5 测角仪构造示意图
测角仪工作原理:
1.光源到试样中心的距离等于试样中心到记录点的距离，即等于测角仪半径。
2.光速中心和试样表面形成的角度恰好等于衍射角2θ的一半。这就是要求计数管窗口前的接受狭缝位于距试样中心为测角仪半径R的圆周上，要求计数管和试样绕测角仪轴的转动速率比值恰好是2：1。
测角仪的光学布置如图3.6所示。测角仪光学布置要求与X射线管的线状焦
点的长边方向与测角仪的中心轴平行。
图3.6测角仪的光学布置
3.1.2 X射线发生器
X射线衍射仪中的X射线发生器是指X射线管，在晶体衍射实验中，常用的X射线管按其结构设计的特点可分为三种类型：
可拆式管—这种X射线管在动真空下工作，配有真空系统，使用时需抽真
空使管内真空度达到10－5毫帕或更佳的真空度。不同元素的靶可以随时更换，灯丝损坏后也可以更换。
密封式管（如图3.7所示）—这是最常使用的X射线管，它的靶和灯丝密封在高真空的壳体内。壳体上有对X射线“透明”的X射线出射“窗口”——铍窗口。这种管子使用方便，但靶和灯丝不能更换。若灯丝烧断后管子也就报废了，其寿命一般为1000—2000小时。
转靶式管—这种管采用一种特殊的运动结构以大大增强靶面的冷却，即所谓旋转阳极X射线管，是目前最实用的高强度X射线发生装置。管子的阳极设计成圆柱体形，柱面作为靶面，阳极需要用水冷却。这种管的功率能远远超过前两种管子。对于铜或钼靶管，密封式管的额定功率，一般只能达到2kW－3kW，而转靶式管最高可达90KW。
图3.7密封式X射线管的构造示意图
3.1.3X射线衍射信号检测系统
常用的X射线衍射信号检测手段如下：
1.荧光板
荧光板是将ZnS、CdS等荧光材料涂布在纸板上制成，当X射线信号照射到荧光板上时，荧光板就会发出荧光。常用荧光板来确认光源产生的原射线束的存在，主要用于仪器零点的调试。
2.照相方法
照相法是最早使用的检测并记录X射线的方法，直到现在仍被采用。X射线与可见光一样，能够使感光乳剂感光。当感光乳剂受到X射线照射后，AgBr颗粒离解形成显影核，经过显影而游离出来的单质银微粒使感光处变黑。在一定的曝光条件下，黑度是与曝光量成比例的。黑度也和波长有关。测量黑度的简单方法是目估，较为准确的测量方法是用光电黑度计来扫描测量。
3.正比计数管（PC）
正比计数管（PC）一般以一个内径约25mm的金属圆筒作为阴极，圆筒中心有一根拉成直线的钨丝作为阳极，筒内充满0.5至1个大气压的氩气或氙气，并加有10%左右的淬灭气体（一般为CH4、乙醇或Cl2）。圆筒的侧壁或一端设有入射X射线的“窗”，窗口材料通常为极薄的云母片或者金属铍（如图3.8所示）。
图3.8正比计数管简图
4.NaI(Tl)闪烁计数管(SC)
X射线衍射分析中使用的闪烁计数管，其闪烁体大多使用掺有Tl的NaI晶体。它由三部分组成：闪烁体、光电倍增管和前置放大器。
闪烁计数管的主要优点是：对于晶体X射线衍射工作使用的各种X射线波长，均具有很高的接近100％的量子效率，稳定性好，使用寿命长，此外，它和正比计数管一样具有很短的分辨时间（10-7秒），因而实际上不必考虑检测器本身所带来的计数损失，目前大多数衍射仪均配有SC探测器。
5.固体检测器(SSD)
固体探测器(SSD)又称半导体检测器，SSD的工作原理如下：当X射线照射
半导体时，由于电离作用，能产生一些电子－空穴对，在本征区产生的电子－空穴对在电极间的电场作用下，电子集中在n区，空穴则聚集在p区，其结果将有一股小脉冲电流向外电路输出，本征区起着“电离箱”的作用。SSD被电离产生一对电子－空穴对所需的能量约为3.8eV，而PC约为30eV，SC约为500eV，因此SSD的其能量分辨率最佳。
3.1.4 数据处理和打印图谱系统
数字化的X射线衍射仪的运行控制以及衍射数据的采集分析等过程都可以通过计算机系统控制完成。
计算机主要具有三大模块：
1.衍射仪控制操作系统：主要完成粉末衍射数据的采集等任务；
2.衍射数据处理分析系统：主要完成图谱处理、自动检索、图谱打印等任务；
3.各种X射线衍射分析应用程序：(1)X射线衍射物相定性分析，(2)X射线衍射物相定量分析，(3)峰形分析，(4) 晶粒大小测量，(5)晶胞参数的精密修正，(6)指标化，(7)径向分布函数分析等。
第四章X射线衍射技术在材料以及冶金方面的应用
由X射线衍射原理可知,物质的X射线衍射花样与物质内部的晶体结构有关。每种结晶物质都有其特定的结构参数(包括晶体结构类型, 晶胞大小,晶胞中原子、离子或分子的位置和数目等)。因此,没有两种不同的结晶物质会给出完全相同的衍射花样。通过分析待测试样的X射线衍射花样,不仅可以知道物质的化学成分,还能知道它们的存在状态,即能知道某元素是以单质存在或者以化合物、混合物及同素异构体存在。同时,根据X射线衍射试验还可以进行结晶物质的定量分析、晶粒大小的测量和晶粒的取向分析。目前, X射线衍射技术已经广泛应用于各个领域的材料分析与研究工作中。
4.1 物相鉴定（物相定性分析）
衍射图谱是晶体的“指纹”,不同的物质具有不同的衍射特征峰值(晶面间距和相对强度)对照PDF卡片进行定性分析。X射线衍射仪定性分析要求试样充分混合,使各晶面达到紊乱分布,样品需要研磨粉末,粒度大约200目,从而得到与PDF卡片基本一致的粉末衍射数据。有时需要借助X射线荧光仪确定样品的基本化学成分,并结合试样的来源以及处理或加工条件,根据物质相组成方面的知识,才能得到可靠的结论。与PDF卡片库比对的过程,可以有目的地加入元素限定,而不要把一些微量元素加入,可以提高物相比对效率。比对的过程应注意,对比位置比对比强度更重要,低角度的线要比高角度的线更重要。在钢铁行业中,应注意合金中的固溶现象,使衍射峰变宽,一般情况下峰会往一边移。另外合金中有织构,在分析合金样品时,不需要考虑强度的匹配。
4.2 物相定量分析
物相定量分析是基于待测相的衍射强度与其含量成正比,但由于各物相对X 射线的吸收不同,使得“强度”并不正比于“含量”,需要进行修正。XRD定量方法的优势在于它能够给出相同元素不同成分的含量,这是一般化学分析不能达到的。粉末 X射线衍射仪使得强度测量既方便又准确。对于钢铁试样,微量相(一般含量5%以下)一般扫描不出衍射峰,因此采用X射线衍射仪只能进行相对半定量分析。粉末试样定量分析时,试样颗粒要足够细(粒度小于10μm),制样时
避免重压,混合样中各相分布均匀,减少择优取向的影响,扫描过程中,扫描速度尽可能慢,一般扫描速度为0.50/min或0.250/ min。因铜靶X射线管能够通用于各种样品,包括主要组成为Cr、Mn、Fe、Co、Ni等元素的样品,因此在冶金行业常用铜靶进行物相分析。
4.3 残余奥氏体定量分析
钢材中残余奥氏体定量分析[2],钢材经加热奥氏体化后快冷至室温后未能转化为其他组织,形成残余奥氏体。残余奥氏体在钢中不稳定,钢材使用过程中,面心立方残余奥氏体逐渐转变为四方晶系 (假立方)马氏体相,这种相变,将在钢中引起体积膨胀,促使钢中产生大量应力,因而引起钢材断裂。在马氏体形成过程中所残留奥氏体显著影响钢的应力和疲劳性能,尤其在高强度合金钢中,残余奥氏体含量的微小变化对部件的强度及疲劳性能均产生显著影响。通常采用金相法对残余奥氏体含量进行测量,试样腐蚀程度的深浅会影响试验结果,而采用X射线衍射仪不需要腐蚀试样,可以比较准确地进行残余奥氏体定量分析。
4.4 晶体点阵参数的测定
点阵参数是晶态材料的重要物理参数之一，精确测定点阵参数有助于研究该物质的键合能和键强，计算理论密度、各向异性热膨胀系数和压缩系数、固溶体的组分和固溶度、宏观残余应力大小，确定相溶解度曲线和相图的相界，研究相变过程，分析材料点阵参数与各种物理性能的关系等，确定点阵参数的主要方法是多晶"射线衍射法.［6］
X射线衍射法测定点阵参数是利用精确测得的晶体衍射线峰位2角数据，然后根据布拉格定律和点阵参数与晶面间距d值之间的关系式（表4.4）计算点阵参数的值[7]。
表4.4 d值与晶面指数（hkl）、晶胞参数关系
4.5微观应力和宏观应力的测定
微观应力是指由于形变、相变、多相物质的膨胀等因素引起的存在于材料内各晶粒之间或晶粒之中的微区应力。当一束X射线入射到具有微观应力的样品上时, 由于微观区域应力取向不同,各晶粒的晶面间距产生了不同的应变,即在某些晶粒中晶面间距扩张,而在另一些晶粒中晶面间距压缩,结果使其衍射线并不像宏观内应力所影响的那样单一地向某一方向位移,而是在各方向上都平均地作了一些位移,总的效应是导致衍射线漫散宽化。材料的微观残余应力是引起衍射线线形宽化的主要原因,因此衍射线的半高宽即衍射线最大强度一半处的宽度是描述微观残余应力的基本参数。钱桦等[8]在利用X射线衍射研究淬火65Mn 钢回火残余应力时发现:半高宽的变化与回火时间、温度密切相关。与硬度变化规律相似,半高宽也是随着回火时间的延长和回火温度的升高呈现单调下降的趋
势。因此,X射线衍射中半高宽，回火时间，温度曲线可以用于回火过程中残余应力消除情况的判定。
在材料部件宏观尺度范围内存在的内应力分布在它的各个部分,相互间保持平衡,这种内应力称为宏观应力,宏观应力的存在使部件内部的晶面间距发生改变,所以可以借助X射线衍射方法来测定材料部件中的应力.按照布拉格定律可知,在一定波长辐射发生衍射的条件下,晶面间距的变化导致衍射角的变化,测定衍射角的变化即可算出宏观应变,因而可进一步计算得到应力大小.总之,X射线衍射测定应力的原理是以测量衍射线位移作为原始数据,所测得的结果实际上是应变,而应力则是通过虎克定律由应变计算得到。
借助X射线衍射方法来测定试样中宏观应力具有以下优点:(1)不用破坏试样即可测量;(2)可以测量试样上小面积和极薄层内的宏观应力,如果与剥层方法相结合,还可测量宏观应力在不同深度上的梯度变化;(3)测量结果可靠性高等。
4.6结晶度的测定
结晶度是影响材料性能的重要参数。在一些情况下,物质结晶相和非晶相的衍射图谱往往会重叠。结晶度的测定主要是根据结晶相的衍射图谱面积与非晶相图谱面积的比,在测定时必须把晶相、非晶相及背景不相干散射分离开来。基本公式为: Xc=Ic/(Ic+ KIa)。
式中: Xc—结晶度
Ic—晶相散射强度
Ia—非晶相散射强度
K—单位质量样品中晶相与非晶相散射系数之比。
目前主要的分峰法有几何分峰法[9]、函数分峰法[10]等。范雄等[11]采用X 射线衍射技术测定了高聚物聚丙烯(PP)的结晶度, 利用函数分峰法分离出非晶峰和各个结晶峰, 计算出了不同热处理条件下聚丙烯的结晶度,得出了聚丙烯结晶度与退火时间的规律。
4.7晶体取向及织构的测定
晶体取向的测定又称为单晶定向,就是找出晶体样品中晶体学取向与样品外坐标系的位向关系。虽然可以用光学方法等物理方法确定单晶取向,但X衍射法
2017X射线衍射及物相分析实验报告写法
请将以下内容手写或打印在中原工学院实验报告纸上。 实验报告内容：文中红体字部分请删除后补上自己写的内容班级学号姓名 综合实验X射线衍射仪的使用及物相分析 实验时间，地点 一、实验目的 １．了解x射线衍射仪的构造及使用方法； ２．熟悉x射线衍射仪对样品制备的要求； ３．学会对x射线衍射仪的衍射结果进行简单物相分析。 二、实验原理 （X射线衍射及物相分析原理分别见《材料现代分析方法》第一、二、三、五章。）三、实验设备 Ultima IV型变温全自动组合粉末多晶X射线衍射仪。 （以下为参考内容） X衍射仪由X射线发生器、测角仪、记录仪等几部分组成。
图1 热电子密封式X射线管的示意图 图1是目前常用的热电子密封式X射线管的示意图。阴极由钨丝绕成螺线形，工作时通电至白热状态。由于阴阳极间有几十千伏的电压，故热电子以高速撞击阳极靶面。为防止灯丝氧化并保证电子流稳定，管内抽成1.33×10-9~1.33×10-11的高真空。为使电子束集中，在灯丝外设有聚焦罩。阳极靶由熔点高、导热性好的铜制成，靶面上被一层纯金属。常用的金属材料有Cr，Fe，Co，Ni，Cu，Mo，W等。当高速电子撞击阳极靶面时，便有部分动能转化为X射线，但其中约有99%将转变为热。为了保护阳极靶面，管子工作时需强制冷却。为了使用流水冷却和操作者的安全，应使X射线管的阳极接地，而阴极则由高压电缆加上负高压。x射线管有相当厚的金属管套，使X射线只能从窗口射出。窗口由吸收系数较低的Be片制成。结构分析用X射线管通常有四个对称的窗口，靶面上被电子袭击的范围称为焦点，它是发射X射线的源泉。用螺线形灯丝时，焦点的形状为长方形（面积常为1mm×10mm），此称为实际焦点。窗口位置的设计，使得射出的X射线与靶面成60角（图2），从长方形的短边上的窗口所看到的焦点为1mm2正方形，称点焦点，在长边方向看则得到线焦点。一般的照相多采用点焦点，而线焦点则多用在衍射仪上。 图2 在与靶面成60角的方向上接收X射线束的示意图 自动化衍射仪采用微计算机进行程序的自动控制。图3为日本生产的Ultima IV型变温全自动组合粉末多晶X射线衍射仪工作原理方框图。入射X射线经狭缝照射到多晶试样上，衍射线的单色化可借助于滤波片或单色器。衍射线被探测器所接收，电脉冲经放大后进人脉冲高度分析器。信号脉冲可送至计数率仪，并在记录仪上画出衍射图。脉冲亦可送至计数器（以往称为定标器），经徽处理机进行寻峰、计算峰积分强度或宽度、扣除背底等处理，并在屏幕上显示或通过打印机将所需的图形或数据输出。控制衍射仪的专用微机可通过带编码器的步进电机控制试样(θ)及探测器(2θ)进行连续扫描、阶梯扫描，连动或分别动作等等。目前，衍射仪都配备计算机数据处理系统，使衍射仪的功能进一步扩展，自动化水平更加提高。衍射仪目前已具有采集衍射资料，处理图形数据，查找管理文件以及自动进行物相定性分析等功能。 物相定性分析是X射线衍射分析中最常用的一项测试，衍射仪可自动完成这一过程。首先，仪器按所给定的条件进行衍射数据自动采集，接着进行寻峰处理并自动启动程序。
X射线衍射分析法原理概述
第十四章 X射线衍射分析法 14.1概述 X射线衍射法是一种研究晶体结构的分析方法，而不是直接研究试样内含有元素的种类及含量的方法。当X射线照射晶态结构时，将受到晶体点阵排列的不同原子或分子所衍射。X射线照射两个晶面距为d的晶面时，受到晶面的反射，两束反射X光程差2dsinθ是入射波长的整数倍时，即 2dsinθ=nλ （n为整数） 两束光的相位一致，发生相长干涉，这种干涉现象称为衍射，晶体对X 射线的这种折射规则称为布拉格规则。θ称为衍射角（入射或衍射X射线与晶面间夹角）。n相当于相干波之间的位相差，n＝1，2…时各称0级、1级、2级……衍射线。反射级次不清楚时，均以n＝1求d。晶面间距一般为物质的特有参数，对一个物质若能测定数个d及与其相对应的衍射线的相对强度，则能对物质进行鉴定。 X射线衍射分析方法在材料分析与研究工作中具有广泛的用途。在此主要介绍其在物相分析等方面的应用。 14.1.1 物相定性分析 1．基本原理 组成物质的各种相都具有各自特定的晶体结构(点阵类型、晶胞形状与大小及各自的结构基元等)，因而具有各自的X射线衍射花样特征(衍射线位置与强度)。对于多相物质，其衍射花样则由其各组成相的衍射花样简单叠加而成。由此可知，物质的X射线衍射花样特征就是分析物质相组成的“指纹脚印”。制备各种标准单相物质的衍射花样并使之规范化（1969年成立了国际性组织“粉末衍射标准联合会(JCPDS)”，由它负责编辑出版“粉末衍射卡片”，称PDF卡片），将待分析物质(样品)的衍射花样与之对照，从而确定物质的组成相，这就是物相定性分析的基本原理与方法。 2．物相定性分析的基本步骤 (1) 制备待分析物质样品，用衍射仪获得样品衍射花样。 (2) 确定各衍射线条d值及相对强度I/I1值(Il为最强线强度)。 (3) 检索PDF卡片。 PDF卡片检索有三种方式： 1）检索纸纸卡片 物相均为未知时，使用数值索引。将各线条d值按强度递减顺序排列；按三强线条d1、d2、d3的d—I/I1数据查数值索引；查到吻合的条目后，核对八强线的d—I/I1值；当八强线基本符合时，则按卡片编号取出PDF卡片。若按d1、d2、d3顺序查找不到相应条目，则可将d1、d2、d3按不同顺序排列查找。查找索引时，d值可有一定误差范围：一般允许
X射线衍射的物相分析
X射线衍射的物相分析 一、实验目的： （1）熟悉Philips X射线衍射仪的基本结构和工作原理； （2）学会粉末样品的制样及基本的测试过程； （3）掌握利用X射线衍射谱图进行物相分析的方法； 二、实验仪器 （1）制样：未知粉末样品、药匙、酒精（用于擦拭研钵）、研钵、专用进样片； （2）测试：Philips X'pert X射线衍射仪； 三、实验原理 当一束单色x 射线电磁波照射晶体时，晶体中原子周围的电子受x 射线周期变化的电场作用而振动，从而使每个电子都变为发射球面电磁波的次生波源。所发射球面波的频率、与入射的x 射线相一致。基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉而 叠加，称之为相干散射或衍射。 四、实验条件的选择 （1）用于粉末晶体衍射的射线波长一般为0.5～2.5?，本实验中使用的为Cu靶； （2）滤波片选用Ni，因为滤波片是用于吸收Cu的Kβ线，而Ni的吸收限位于Cu的Kα与Kβ之间且靠近Kα线； （3）狭缝参数的选择：在X射线衍射仪的光路中有五个狭缝：梭拉狭缝（两只）、发散狭缝、散射狭缝、接受狭缝。 a. 梭拉狭缝是用来限制X光垂直发散度的，梭拉狭缝发散度的大小对强度和分辨率都有 很大影响，两只狭缝分别位于X光管之后和探测器前。 b. 发散狭缝是用来限制样品表面初级X射线水发散度的，加大狭缝，分辨率降低但强度 增加，可根据实际所需的测试要求进行调解；
c. 散射狭缝用来减少非相干散射及本底等因素造成的背景，提高峰背比，它与发散狭缝配对使用且角度相同； d. 接受狭缝是用来限定进入探测器的X 衍射线的。它位于衍射线的焦点。测量时如果主要为了提高分辨率，应该选择较小的接受狭缝。如果为了提高衍射强度，则应加大接受狭缝。 五、实验操作 1.样品制备： A ．测试对于样品粒径的大小并没有严格的要求，但是粒径过大或者不均匀会谱图中锋的相对高度发生变化，导致在对比所得谱图与PDF 标准卡时需要对衍射峰进行大量的排列组合。 B. 测试样品在装入样品板之前必须用毛玻璃将待测表面打磨至完全光滑，并且保证样品的表面与样品板相平。 2.样品扫描 将样品板装入样品台，将防护罩关闭，设定好控制程序，开始扫描，扫描期间面板“shutter open ”指示灯亮起，此时不可以强行打开防护罩，否则会导致仪器强行停止损坏X 光管； 实验中X 光管的高压值设定为4Kv ，电流35mA ；扫描的起始角为10o ，终止角为80o （2θ） 3.结果保存 扫描完成后，当“shutter open ”指示灯熄灭时，确认防护罩解锁后方可打开，取出样品。将数据在highscore 软件中进行处理，软件可以按照要求标示出图中的峰位置，再用软件去除K β线，标示出各个锋的相对高度及d 值，打印结果。 4.利用标准PDF 卡片对未知粉末进行物相分析 将所得的谱图与标准卡片进行对比，有时可能由于峰的相对强度有偏差导致在查找时要对三强线的顺序作出相应调整。d 值的测量受到仪器状态及其他外在因素的影响有一定偏差，这也给查表过程带来了一定难度。 六、实验结果分析 实验中测得未知粉末样品的三强线（three strong lines ）分别是 3.34525 ?、4.25729 ?、1.81808 ?，在标准卡片中查找，由于实验条件等因素限制使得测试结果与标准值有一定偏差，最终确定未知样品粉末为二氧化硅，即合成高纯石英（ silicon oxide quartz high-synetic ），PDF 编号为89-3433，标准值的三强线分别为3.40 ?、4.34 ?、2.01 ?。 未知粉末的物理性质：白色固体粉末，无特殊光泽，粒径较小，研磨时发现硬度较大，无特殊气味，初步测试不溶于水和酒精溶液。 d 值偏差计算： 0000 3.34525 3.40 100 1.613.40 -?=
X射线衍射分析
X射线衍射分析 百科内容来自于: 《近代X射线多晶衍射》 X射线衍射分析是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。 简介 X射线 衍射X射线满足布拉格方程：2dsinθ=nλ式中：λ是X射线的波长；θ是衍射角；d是结晶面间隔；n是整数。波长λ可用已知的X射线衍射角测定，进而求得面间隔，即结晶内原子或离子的规则排列状态。将求出的衍射X射线强度和面间隔与已知的表对照，即可确定试样结晶的物质结构，此即定性分析。从衍射X 射线强度的比较，可进行定量分析。本法的特点在于可以获得元素存在的化合物状态、原子间相互结合的方式，从而可进行价态分析，可用于对环境固体污染物的物相鉴定，如大气颗粒物中的风砂和土壤成分、工业排放的金属及其化合物（粉尘）、汽车排气中卤化铅的组成、水体沉积物或悬浮物中金属存在的状态等等。 X射线是一种波长很短(约为20～0.06┱)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。在用高能电子束轰击金属“靶”材产生X射线，它具有与靶中元素相对应的特定波长，称为特征（或标识）X射线。如铜靶材对应的X射线的波长大约为1.5406埃。考虑到X射线的波长和晶
体内部原子面间的距离相近，1912年德国物理学家劳厄(M.von Laue)提出一个重要的科学预见：晶体可以作为X射线的空间衍射光栅,即当一束X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。分析在照相底片上得到的衍射花样，便可确定晶体结构。这一预见随即为实验所验证。1913年英国物理学家布拉格父子(W.H.Bragg,W.L.Bragg)在劳厄发现的基础上,不仅成功地测定了NaCl、KCl等的晶体结构,并提出了作为晶体衍射基础。 X射线衍射在金属学中的应用X射线衍射现象发现后，很快被用于研究金属和合金的晶体结构，出现了许多具有重大意义的结果。如韦斯特格伦（A.Westgren）(1922年)证明α、β和δ铁都是立方结构，β-Fe并不是一种新相;而铁中的α─→γ转变实质上是由体心立方晶体转变为面心立方晶体，从而最终否定了β-Fe 硬化理论。随后,在用X射线测定众多金属和合金的晶体结构的同时，在相图测定以及在固态相变和范性形变研究等领域中均取得了丰硕的成果。如对超点阵结构的发现，推动了对合金中有序无序转变的研究，对马氏体相变晶体学的测定，确定了马氏体和奥氏体的取向关系；对铝铜合金脱溶的研究等等。X射线衍射(包括散射)已经成为研究晶体物质和某些非晶态物质微观结构的有效方法。 应用 物相分析 是X射线衍射在金属中用得最多的方面，分定性分析和定量分析。前者把对材料测得的点阵平面间距及衍射强度与标准物相的衍射数据相比较，确定材料中存在的物相；后者则根据衍射花样的强度，确定材料中各相的含量。在研究性能和各相含量的关系和检查材料的成分配比及随后的处理规程是否合理等方面都得到广泛应用。 精密测定点阵参数 常用于相图的固态溶解度曲线的测定。溶解度的变化往往引起点阵常数的变化；当达到溶解限后，溶质的继续增加引起新相的析出，不再引起点阵常数的变化。这个转折点即为溶解限。另外点阵常数的精密测定可得到单位晶胞原子数，从而确定固溶体类型；还可以计算出密度、膨胀系数等有用的物理常数。 取向分析 包括测定单晶取向和多晶的结构（见择优取向）。测定硅钢片的取向就是一例。另外，为研究金属的范性形变过程，如孪生、滑移、滑移面的转动等，也与取向的测定有关。 晶粒（嵌镶块）大小和微观应力的测定 由衍射花样的形状和强度可计算晶粒和微应力的大小。在形变和热处理过程中这两者有明显变化，它直接影响材料的性能。
X射线衍射图谱的分析
X射线衍射图谱的分析 ---------------------------------------------------------------------------------------------------------------------------------------------- A 衍射峰的有无、位置 B 衍射峰的强度 C 衍射峰的峰形 E 衍射测试实验条件选择 F 其他相关知识 ----------------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------- A 衍射峰的有无、位置 1、衍射方向取决于晶体的周期或晶胞的大小。 2、X射线入射到结晶物质上，产生衍射的充分必要条件是 3、第一个公式确定了衍射方向。在一定的实验条件下衍射方向取决于晶面间距d。而d是晶胞参数的函数， ；第二个公式示出衍射强度与结构因子F(hkl)的关系，衍射强度正比于F(hkl)模的平方， 4、F(hkl)的数值取决于物质的结构，即晶胞中原子的种类、数目和排列方式，因此决定X射线衍射谱中衍射方向和衍射强度的 一套d和I的数值是与一个确定的结构相对应的。这就是说，任何一个物相都有一套d-I特征值，两种不同物相的结构稍有差异其衍射谱中的d和I将有区别。这就是应用X射线衍射分析和鉴定物相的依据。 5、若某一种物质包含有多种物相时，每个物相产生的衍射将独立存在，互不相干。该物质衍射实验的结果是各个单相衍射图 谱的简单叠加。因此应用X射线衍射可以对多种物相共存的体系进行全分析。 6、一种物相衍射谱中的(是衍射图谱中最强峰的强度值) 的数值取决于该物质的组成与结构，其中称为相 对强度。当两个样品的数值都对应相等时，这两个样品就是组成与结构相同的同一种物相。因此，当一未知物相的样品其衍射谱上的的数值与某一已知物相M的数据相合时，即可认为未知物即是M相。由此看来，物相分析就是将未知物的衍射实验所得的结果，考虑各种偶然因素的影响，经过去伪存真获得一套可靠的数据后与已知物相的相对照，再依照晶体和衍射的理论对所属物相进行肯定与否定。当今在科学家们的努力下，已储备了相当多的物相的数据，若未知物是在储备范围之内，物相分析工作即是实际可行的。 7、衍射图，图中的每一个峰就是一族晶面的衍射线，
X射线衍射分析原理及其应用
X射线衍射分析
目录 1.摘要 (2) 2.前言 (2) 3.X射线及XRD (2) 4.X射线衍射仪的结构 (3) 5.X射线衍射仪的原理 (5) X射线衍射原理 (5) X射线图谱 (6) 6.X射线衍射法 (7) 多晶粉末法 (7) 单晶衍射法 (10) 7.X射线衍射法的应用 (11) X射线衍射分析方法在中药鉴定中的应用 (11) X射线衍射仪在岩石矿物学中的应用 (11) 8.总结 (12) 9.参考文献 (14)
X射线衍射分析 摘要： X射线衍射分析是一种重要的晶体结构和物相分析技术，广泛应用于冶金、石油、化工、科研、航空航天、教学、材料生产等领域。本文简要介绍X射线衍射原理，X射线衍射仪器的结构、原理，及其在地质学、医学等自然科学领域中的应用。 前言： 1895年伦琴发现X射线，又称伦琴射线。德国科学家劳厄于1912年发现了X射线衍射现象，并推导出劳厄晶体衍射公式。随后，英国布拉格父子又将此衍射关系用简单的布拉格方程表示出来。到上世纪四、五十年代，X射线衍射的原理、方法及在其他各方面的应用逐渐建立。在各种测量方法中，X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。X射线衍射技术可以探究晶体存在的普遍性和特殊性能，使得其在冶金、石油、岩石矿物、科研、航空航天、材料生产等领域的被广泛应用。 关键词：X射线，XRD，衍射，原理，岩石矿物，中药，应用 一、X射线及XRD 1.X射线是由高能电子的减速运动或原子内层轨道电子的跃迁产生的短波电磁 辐射。X射线的波长在10-6 ~10nm，在X射线光谱法中常用波长在0.01~2.5nm范围内。 2.X射线的产生途径有四种：1.高能电子束轰击金属靶即在一个X射线管中，固体阴极被加热产生大量电子，这些电子在高达100KV的电压下被加速，向金属阳极轰击，在碰撞过程中，电子束的一部分能量转化为X射线；2.将物质用初级X射线照射以产生二级射线—X射线荧光； 3.利用放射性同位素衰败过程产生的发射，人工放射性同位素为为某些分析应用提供了非常方便的单能量辐射源； 4.从同步加速器辐射源获得。 3.X射线的吸收。当一束X射线穿过有一定厚度的物质时，其光强和能量会因吸收和散射而显著减小。物质的原子序数越大，它对X射线的阻挡能力越大，X射线波长越长，即能量越低，越容易被吸收[1]。 4.X射线衍射分析(XRD)是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。X射线衍射法是目前测定晶体结构的重要手段，应用极其广泛。在实际的应用中将该分析方法分
X射线衍射分析

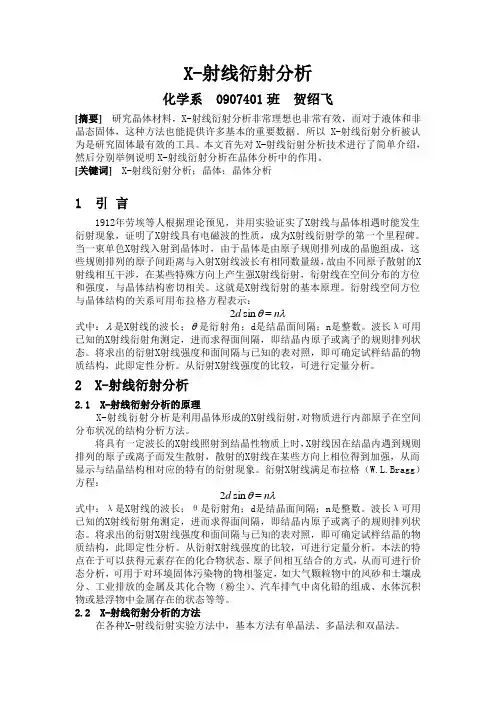

X-射线衍射分析 化学系 0907401班贺绍飞 [摘要] 研究晶体材料，X-射线衍射分析非常理想也非常有效，而对于液体和非晶态固体，这种方法也能提供许多基本的重要数据。所以X-射线衍射分析被认为是研究固体最有效的工具。本文首先对X-射线衍射分析技术进行了简单介绍，然后分别举例说明X-射线衍射分析在晶体分析中的作用。 [关键词] X-射线衍射分析；晶体；晶体分析 1 引言 1912年劳埃等人根据理论预见，并用实验证实了X射线与晶体相遇时能发生衍射现象，证明了X射线具有电磁波的性质，成为X射线衍射学的第一个里程碑。当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X 射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关。这就是X射线衍射的基本原理。衍射线空间方位与晶体结构的关系可用布拉格方程表示： λ θn 2 d= sin 式中：λ是X射线的波长；θ是衍射角；d是结晶面间隔；n是整数。波长λ可用已知的X射线衍射角测定，进而求得面间隔，即结晶内原子或离子的规则排列状态。将求出的衍射X射线强度和面间隔与已知的表对照，即可确定试样结晶的物质结构，此即定性分析。从衍射X射线强度的比较，可进行定量分析。 2 X-射线衍射分析 2.1 X-射线衍射分析的原理 X-射线衍射分析是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。 将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。衍射X射线满足布拉格（W.L.Bragg）方程： θn λ 2 sin d= 式中：λ是X射线的波长；θ是衍射角；d是结晶面间隔；n是整数。波长λ可用已知的X射线衍射角测定，进而求得面间隔，即结晶内原子或离子的规则排列状态。将求出的衍射X射线强度和面间隔与已知的表对照，即可确定试样结晶的物质结构，此即定性分析。从衍射X射线强度的比较，可进行定量分析。本法的特点在于可以获得元素存在的化合物状态、原子间相互结合的方式，从而可进行价态分析，可用于对环境固体污染物的物相鉴定，如大气颗粒物中的风砂和土壤成分、工业排放的金属及其化合物（粉尘）、汽车排气中卤化铅的组成、水体沉积物或悬浮物中金属存在的状态等等。 2.2 X-射线衍射分析的方法 在各种X-射线衍射实验方法中，基本方法有单晶法、多晶法和双晶法。
