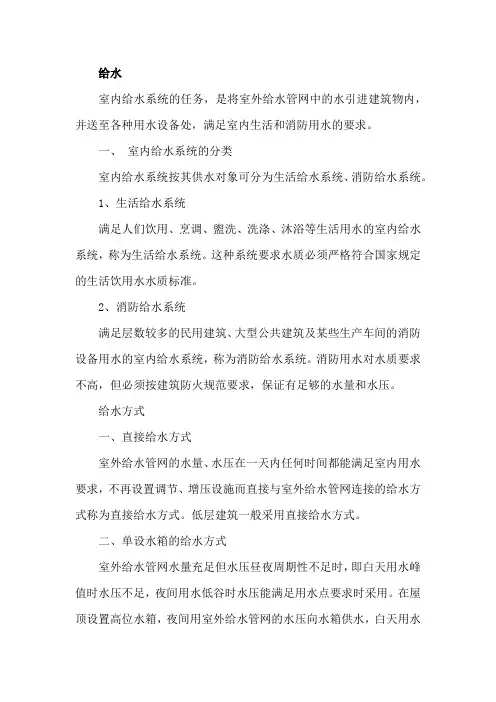

给排水的方式和分类
给水
室内给水系统的任务，是将室外给水管网中的水引进建筑物内，并送至各种用水设备处，满足室内生活和消防用水的要求。
一、室内给水系统的分类
室内给水系统按其供水对象可分为生活给水系统、消防给水系统。
1、生活给水系统
满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统，称为生活给水系统。这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。
2、消防给水系统
满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统，称为消防给水系统。消防用水对水质要求不高，但必须按建筑防火规范要求，保证有足够的水量和水压。
给水方式
一、直接给水方式
室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求，不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。低层建筑一般采用直接给水方式。
二、单设水箱的给水方式
室外给水管网水量充足但水压昼夜周期性不足时，即白天用水峰值时水压不足，夜间用水低谷时水压能满足用水点要求时采用。在屋顶设置高位水箱，夜间用室外给水管网的水压向水箱供水，白天用水
高峰期向室内给水管网供水，高位水箱又叫夜间水箱，用于调节水量和压力。
下面几层与室外给水管网直接连接，利用室外管网水压供水，上面几层则靠屋顶水箱调节水量和水压，由水箱供水。
三、设贮水池、水泵和水箱的联合给水方式
室外给水管网水压经常性不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀时，常采用该种供水方式。
这种方式利用水泵将水池中的水提升至高位水箱，用高位水箱储存调节水量并向用户供水。水箱内设水位继电器来控制水泵的开停（水箱内水位低于最低水位时开泵，满至最高设计水位时停泵）。
四、分区给水方式（多层建筑物）
在多层建筑中，由于室外管网供水压力较低，只能满足建筑物下面几层的用水，而不能满足上面楼层的需要。为充分有效地利用室外管网的压力，上面楼层设水泵和水箱联合供水，下面几层直接由室外管网供水，这就形成上下分区的供水形式，
五、设气压给水设备的给水方式
气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。
热水供应系统
热水供应系统按其供应的范围大小可分为三种类型：
1.局部热水供应系统：在建筑物内各用水点设小型加热设备把水
加热后供该场所使用。其热源为电力、煤气、蒸汽等。适用于用水点少、用水量小的建筑。
2.集中热水供应系统：在锅炉房和热交换间设加热设备，将冷水集中加热，向一栋或几栋建筑物各配水点供应热水。冷水一般由高位水箱提供，以保证各配水点压力恒定。集中热水供应系统一般适用于旅馆、医院等公共建筑。
3.区域热水供应系统：以集中供热的热网作为热源来加热冷水或直接从热网取水，用以满足一个建筑群或一个区域（小区或厂区）的热水用户的需要。因此，它的供应范围比集中热水供应系统还要大得多，而且热效率高，便于统一维护管理和热能的综合利用。对于建筑布置比较集中、热水用水量较大的城市和工业企业，有条件时应优先采用。
中水
中水:是指各种排水经过物理处理、物理化学处理或生物处理，达到规定的水质标准，可在生活、市政、环境等范围内杂用的非饮用水，如用来冲洗便器、冲洗汽车、绿化和浇洒道路等。因其标准低于生活饮用水质标准，所称为中水。
排水
建筑内部排水系统的主要任务是排除建筑内生活用水卫生洁具所排除的生活污水，在排除生活污水，防止其中产生的有害污染物进入建筑内，还要为污水的综合处理和回用提供有利条件。
住宅建筑产生的生活污水主要来自粪便冲洗水、淋浴及盥洗、洗
涤、厨房的排水，含有机物、无机物、泥砂等污物。
一、室内排水系统的分类
按所排除的污水性质，建筑排水系统可分为：
(1)生活污水管道：排除人们日常生活中所产生的洗涤污水和粪便污水等。此类污水多含有有机物及细菌。
根据生活污水水质和中水原水的利用情况居住、公共建筑内排水系统可分为分流制和合流制：
1合流制：生活污水(冲厕水、厨房洗涤后水、盥洗淋浴)和其他用后水用同一管道系统把它们一起排出室外的系统称合流制，它可集中排放至室外，也可集中处理后排放或再利用。
2分流制：由于各种经使用后的水，其水质不同，如果要求回收利用，可将其中优质杂排水(常指淋浴、洗涤后的排放水)、杂排水(优质杂排水中又含厨房洗涤水)或生活污水(含有粪便污水)分别排放或者不同水质的污(废)水，采取不同的管道系统排放，以便于处理和回收利用。
(2)雨水管道：排除屋面雨水和融化的雪水。
屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统。
外排水系统：是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式；
内排水系统：根据立管连接雨水斗的个数分为单斗、多斗雨水排水系统，根据系统是否与大气相通分为密闭系统敞开系统。
