基于单片机的串行通信接口的设计开题报告
专科毕业设计/论文
开题报告课题名称基于单片机的串行通信接口的设计
系别机电与自动化学院
专业班机电一体化技术1002班
姓名柯辉
评分
导师（签名）
华中科技大学武昌分校
20年月日
毕业设计（论文）开题报告撰写要求：
1．开题报告的主要内容
1）所选课题国内、外研究及发展状况
2）课题研究的目的和意义；
3）课题研究的主要内容、难点及关键技术；
4）研究方法及技术途径；
5）实施计划。
2．主要参考文献：不少于3篇。
3．开题报告的字数不少于1500字，格式按《华中科技大学武昌分校专科毕业设计（论文）撰写规范》的要求撰写。
4．开题报告单独装订，本附件为封
华中科技大学武昌分校专科学生毕业设计开题报告学生姓名柯辉学号20102821076专业班级机电一体化1002系别机电与自动化指导教师吴蕾职称工程师课题名称基于单片机的串行通信接口的设计
1课题国内、外研究及发展状况
1.1课题在国内研究发展状况
随着城市的不段发展和工业科技的不断进步，电子工业产品也越来越自动化和小型化，人们对信息流量的需求也在不断增长，传统并行通信接口技术成为进一步提高数据传输速率的瓶颈。过去主要用于光纤通信的串行通信接口技术与并行接口技术相比其设计简单、控制方便不仅简化了系统的连线，缩小了电路板的面积，节省了系统资源而且还具有扩展性好、编程方便，易于实现用户系统软硬件的模块化以及标准化，串行接口少，便于远距离传输等优点所以串行通信接口技术正在取代传统并行通信接口技术而成为高速接口技术的主流。而在串行通信接口技术中又以RS232和RS485两种串口应用的最为广泛。在国内一些高端知名的电子产品公司如联想、华为、海信等连年不断的对电脑、手机进行升级处理这些都离不开接口技术的快速发展，而人们对这类高端产品的依赖也促进了电子科技的进一步发展而串行通信接口技术正是电子科技的重中之重。有需求就有市场科技永远是人们生活中的一大主流，这就为串行通信接口的发展铺上了一条光明大道。
1.2课题在国外的研究发展状况
串行通信接口技术的发展越来越迅速蓬勃不仅仅表现在国内在国外发展同样迅猛由于国外政府对于IT行业的重视和照顾纷纷采取了一系列相关政策来促进串行通信技术发展使的串口技术成为了进入宽带化、网格化而且还具有了移动性、泛在性的可信网。例如美国的EIA、微软等协会、公司对串口技术的重视不断对串口技术进行升级改良。iphone、三星等国外智能手机的不断升级改良也离不开串行通信接口技术的进一步发展，所以人们想要生活的更好电子技术的研究是必不可少的而其中的串行通信技术也是重中之重。
2课题设计的目的和意义
随着计算机的网络化和微机分级分布式应用系统的发展，Internet网以及机算计远程通信已经渗透到国民经济的各个领域，人们的生活已经和高端电子产品比如手机、电脑的关系密不可分了，甚至有的人离开了手机就不知道怎么生活了，为了使人们过上更好的生活出行更方便，传统的并行通信接口技术已经满足不了广大市场的需求。而串行通信接口技术的远程控制能力以及在同一网络中允多个许发送器的优势性能逐渐被发现拓展为了进一步的满足市场需要和提高国民经济以及人们的生活水平了解和研究串行通信接口中的概念和技术就具有了非常重要的意义。而现今单片机串口中RS485芯片是目前应用的最为广泛的一款。
3课题设计的主要内容、难点及关键技术
串行通信的主要内容包括：实现数据格式化、进行串/并转换﹑控制数据传输速率、进行错误检测、进行TTL与EIA电平转换、提供符合EIA-RS-485接口标准所要求的数据线、AT89C2051单片机与MAX488的连接和复位电路的设计。
接口技术的难点在于硬件和语法、逻辑软件之间合理设计搭配，以及如何保证网络的通信质量。通信卡的驱动程序的设置，PC主机与AT89C2051单片机从机之间的通讯连接，如何提高接口芯片的抗雷击和抗静电性，汇编语言的学习和程序的编写等都是接口技术的难点。
随着电子工业的飞速发展，电子产品对串行通信接口技术的要求也越来越高，如何提高串口的波特率是一大关键技术，另外数据以何种形式进行传送，单片机在接收数据时如何把接收到的串行数据转换为并行数据，在发送时如何把并行数据转换为串行数据进行发送也是一大关键技术。
4研究方法及技术途径
本设计课题主要研究系统之间、系统与外设之间的数据传输和控制。在系统与外设之间充当连接任务串口了而在串口通信技术中又以RS485和RS232串口技术应用最为广泛，本课题主要研究设计RS485串口，而为了满足RS485的通信标准MAXIM公司为此就设计了一款名为MAX488的芯片，该芯片内涵一个驱动器和一个接收器，同时具有低功耗、单+5V电源供电、驱动器有过载保护、无需外接元器件等特点。
AT89C2051单片机在执行命令的时候出现故障，就可通过芯片IMP813将单片机复位。它也可以将单片机从休眠模式或空闲模式唤醒。在目前的AT89系列单片机的串口通信技术中目前流行的解决方案是采用RS485接口。它时一种并接式二总线的接口，采用的是半双工通信总线的差分电平方式进行数据传输。微机要实现RS485协议通信总体上概括可以采用两种方法：第一种采用通信卡，插在微机主板扩展槽上；第二种采用RS232与RS485转换接口装置。
5实施计划
6主要参考文献
[1].张磊，程显.基于C语言的单片机串行通信设计.福建电脑.2005，（11）：126-127.
[2].刘瀛.基于单片机RS485通讯有关问题的分析.科技论坛.2005，（17）：103.
[3].朱定华.单片微机原理与应用.北京：清华大学出版社，2006.
[4].王守中.51单片机应用开发速查手册.北京：人民邮电出版社，2009.
[5].郑学坚.微型计算机原理及应用.北京：清华大学出版社，2008.
[6].王来雄，姜智忠.RS485智能串行通信接口设计.微电子学与计算机.2003，（2）：
70-72.
[7].于帆，李向阳，王振辉.串行通信接口技术的分析和研究.航空计算技术.2007，（3）：
66-69.
[8].潘群，向军，王琳.RS485串行通信接口电路的设计与应用.常州工学院学报.2009，（3）：38-42.
[9].周口师范学院，李向东，程全，樊宇.MAX488收发器及其应用.国外电子元器件.
2003，（6）：73.
指导教师意见
指导教师签字：
年月日
答辩小组意见：
组长签字：
年月日教研室审查意见：
负责人签字：
年月日
系审查意见：
系主任签字：
（系公章）
年月日
（此表由学生填写，指导教师、教研室、系签署意见)
组态王与单片机多机串口通信的设计方案
组态王与单片机多机串口通信的设计 1 引言 随着工业化要求提高，分布式系统发展以及控制设备与监控设备之间通讯需要，组态软件设计的监控系统逐步普及。现在组态软件繁多，比如KingVieW(组态王>、MCGS、W inCC等。KingView软件基于Microsoft Windows XP，NT／2000操作系统．具有友好的人机操作界面、强大的IO设备端口驱动能力，可与各种PLC、智能仪表、智能模块、板卡、变频器等实时通讯。由于在检测大量模拟量的工业现场使用PLC与组态软件通讯势必增加产品成本。而单片机接口丰富，与A／D转换模块组合可以完成相同的工作，并且系统可靠、成本低。 2 组态王与单片机的串口通讯方法 目前，组态王与单片机的通信多是通过动态数据交换(DDE>或通过自己开发通讯驱动程序完成。DDE是Windows平台上的一个完整的通信协议，组态王通过该协议与其他应用程序交换数据。但不可靠和非实时。而自己开发通讯驱动程序会带来设计困难，增加系统开发周期，可行性不高。组态王专门提供一种与单片机多机串口通信方法，可满足大多数系统需求。 3 PC机与单片机的硬件接口电路 图1为上位PC机与下位单片机80C51的连接电路。PC机与单片机本身都自带串行通讯接口，但由于在分布式系统中PC机与各单片机的分布不集中，不能利用RS-232通讯传输，只能改用RS-485。RS-485采用差分式传输信号，最大传输距离为1 219 m．最大传输速率为10 Mb／s．对同时出现的两条信号线A、B的干扰有较强的抑制能力。当两条线绞在一起时，被通信各种分布参数耦合过来的干扰信号可平均地分配到这两条线上，因此对RS-485的差分式传输线路而言，用双绞线可获得较强的抗干扰能力。RS-485采用二线与四线平衡传输方式，二线制可实现真正的多点双向通信，但需要在传输线上接电阻(约120 Ω>。
单片机双机之间的串行通信设计
专业方向课程设计报告 题目：单片机双机之间的串行通信设计
单片机双机之间的串行通信设计 一．设计要求： 两片单片机利用串行口进行串行通信：串行通信的波特率可从键盘进行设定，可选的波特率为1200、2400、4800和9600bit/s。 二、方案论证： 方案一：以两片51单片机作为通信部件，以4*4矩阵键盘作为数据输入接口，通过16个不同键值输入不同的信息，按照51单片机的方式3进行串口通信，从机采用中断
方式接收信息并按照通信协议改变波特率或者用I/O口输出、CD4511译码、数码管显示相关数据，整个系统的软件部分采用C语言编写。 方案二：整个系统的硬件设计与方案一样，但是通信方式采用方式一进行通信，主从机之间的访问采用查询方式，数据输出直接由单片机的译码程序输出译码数据，同时软件编写采用汇编语言。 两种方式从设计上来说各有特色，而且两种方式都应该是可行的。方案一中按照方式三通信可以输出九位数据而方式一只能输出八位数据，但就本题的要求来说方式一就可以了。主从机之间的交流采用中断方式是一种高效且保护单片机的选择，但是相比之下本人对查询方式的理解更好一些。数码管的显示若采用CD4511译码则直接输出数据就可以了，但是这样会增加硬件陈本，而且单片机的资源大部分都还闲置着，所以直接编写一段译码程序是比较好的做法。另外在软件编写上,采用C语言在后续设计中对硬件的考虑稍少一些，换言之采用汇编可以使自己对整个通信过程及单片机的部分结构有更清晰地认识所以综合考虑采用方案二。 三、理论设计： 采用AltiumDesigner绘制的原理图（整图）
本系统主要包括五个基本模块：单片机最小系统（包括晶振电路、电源、复位电路及相关设置电路）、4*4矩阵键盘、功能控制电路、数据显示电路、波特率更改指示电路。 本设计的基本思路是通过控制口选择将要实现的功能，然后矩阵键盘输入数据，单片机对数据进行处理（加校验码、设置功能标志位），然后与从机握手，一切就绪之后后就开始发送数据，然后从机对接收数据校验，回发校验结果，主机根据校验结果进行下一步动作，或者重发，或者进入下一 数据的发送过程，然后按照此过程不段循环，直到结束。 晶振电路提供脉冲，加上复位电路，将 EA接入高电电平选择片内程序存储器。 这是一个单片机能够工作的最低设置。
单片机串口通信C程序及应用实例
一、程序代码 #include
TI = 0; } T_counter = 0; } uart_receive(void) interrupt 4 { if(RI) { RI = 0; indata[R_counter] = SBUF; R_counter++; if(R_counter>=4) { R_counter = 0; flag = 1; } } } void system_initial(void) { P1M1 = 0x00; P1M0 = 0xff; P1 = 0xff; //初始化为全部关闭 temp3 = 0x3f;//初始化temp3的值与六路输出的初始值保持一致 temp = 0xf0; R_counter = 0; T_counter = 0; } void initial_comm(void) { SCON = 0x50; //设定串行口工作方式:mode 1 ; 8-bit UART,enable ucvr TMOD = 0x21; //TIMER 1;mode 2 ;8-Bit Reload PCON = 0x80; //波特率不加倍SMOD = 1 TH1 = 0xfa; //baud: 9600；fosc = 11.0596 IE = 0x90; // enable serial interrupt TR1 = 1; // timer 1 RI = 0; TI = 0; ES = 1; EA = 1; }
51单片机和计算机之间实现串口通信的电路图
51单片机和计算机之间实现串口通信的电路图 串口通讯参考程序如下： 来源：深入浅出AVR单片机 #include
基于51单片机的串口通讯系统课程设计论文
引言 人类社会已经进入信息化时代，信息社会的发展离不开电子产品的进步。单片机的出现使人类实现利用编程来代替复杂的硬件搭建电路，它靠程序运行，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！ 单片机应用的主要领域非常广，智能化家用电器、办公自动化设备商业营销设备、工业自动化控制、智能化仪表、智能化通信产品、汽车电子产品、航空航天系统和国防军事、尖端武器等领域。 单片机应用的意义不仅在于它的广阔围及所带来的经济效益，更重要的意义在于，单片机的应用从根本上改变了控制系统传统的设计思想和设计方法。以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。以前自动控制中的PID调节，现在可以用单片机实现具有智能化的数字计算控制、模糊控制和自适应控制。这种以软件取代硬件并能提高系统性能的控制技术称为微控技术。随着单片机应用的推广，微控制技术将不断发展完善。 电路的集成化不仅对硬件电路的设计相关，与电路的布局同样相关。印刷版的出现使得电路产品更加规，体积更小。Protel99se是一款专业的绘制电路及印刷版的软件，近年来的不断升级使得其功能更加完善，出现了Altium Designer 、Protel DXP等升级版本。
基于单片机的串口通信模块设计
1 绪论 1.1 研究背景 通信是指不同的独立系统利用线路互相交换数据，它的主要目的是将数据从一端传送到另一端，实现数据的交换。在现代工业控制中，通常采用计算机作为上位机与下层的实时控制与监测设备进行通讯。现场数据必须通过一个数据收集器传给上位机，同样上位机向现场设备发命令也必须通过数据收集器。串行通信因其结构简单、执行速度快、抗干扰能力强等优点，已被广泛应用于数据采集和过程控制等领域。 计算机与外界的信息交换称为通信。基本的通信方式有并行通信和串行通信两种。串行通信是指一条信息额各位数据被逐位按顺序传送的通信方式。串行通信的特点是：数据位传送，按位顺序进行，最少只需要一根传输线即可完成，成本低但传送速度快，串行通信的距离可以从几米到几千米。 随着计算机技术尤其是单片微型机技术的发展，人们已越来越多地采用单片机来对一些工业控制系统中如温度、流量和压力等参数进行监测和控制。PC机具有强大的监控和管理能力，而单片机则具有快速及灵和的控制特点，通过PC 机的RS-232串行接口与外部设备进行通信，是许多测控系统中常用的一种通信解决方案。而随着USB接口技术的成熟和使用的普及，由于USB 接口有着 RS-232(DB-9)串口无法比拟的优点，RS-232(DB-9)串口正在逐步地为USB 接口所替代。而在现在的大多数笔记本电脑中，出于节省物理空间和用处不大等原因，RS-232(DB-9)串口已不再设置，这就约束了基于RS-232(DB-9)串口与PC 机联络的单片机设备的使用围。当前USB接口逐步取代RS-232(DB-9)串口已是大势所趋，单片机同计算机的USB通信在实际工作中的应用围也将越来越广。本文所介
51单片机与PC串口通讯
目录 第1章需求分析 ............................................................................................................................ - 1 - 1.1课题名称 (1) 1.2任务 (1) 1.3要求 (1) 1.4设计思想 (1) 1.5课程设计环境 (1) 1.6设备运行环境 (2) 1.7我在本实验中完成的任务 (2) 第2章概要设计 ............................................................................................................................ - 2 - 2.1程序流程图 (2) 2.2设计方法及原理 (3) 第3章详细设计 ............................................................................................................................ - 3 - 3.1电路原理 (3) 3.1.1STC89C52芯片 ............................................................................................................. - 3 -3.2串口通信协议 (4) 3.3程序设计 (5) 3.3.1主程序模块 .................................................................................................................... - 5 - 3.3.2串口通讯模块 ................................................................................................................ - 6 - 3.3.3控制部分文件 ................................................................................................................ - 8 - 3.3.4公共部分模块 .............................................................................................................. - 11 -3.4电路搭建 (12) 3.4.1电路原理图 .................................................................................................................. - 12 -第4章上位机关键代码分析 ...................................................................................................... - 12 - 4.1打开串口操作 (12) 4.2后台线程处理串口程序 (15) 4.3程序运行界面 (18) 第5章课程设计总结与体会 ...................................................................................................... - 19 -第6章致谢 .................................................................................................................................. - 19 -参考文献........................................................................................................................................... - 19 -
汇编语言实现串口通信(PC和单片机间)资料
8.用C语言或汇编语言实现串口通信（PC和单片机间） 上位机和下位机的主从工作方式为工业控制及自动控制系统所采用。由于PC 机分析能力强、处理速度更快及单片机使用灵活方便等特点，所以一般都将PC 机作为上位机，单片机作为下位机，二者通过RS-232或者RS-485接收、发送数据和传送指令。单片机可单独处理数据和控制任务，同时也将数据传送给PC机，由PC机对这些数据进行处理或显示 1 硬件电路的设计 MCS-51单片机有一个全双工的串行通讯口UART，利用其RXD和TXD与外界进行通信，其内部有2个物理上完全独立的接收、发送缓冲器SBUF，可同时发送和接收数据。所以单片机和PC机之间可以方便地进行串口通讯。单片机串口有3条引线:TXD(发送数据),RXD(接收数据)和GND(信号地)。因此在通信距离较短时可采用零MODEM方式，简单三连线结构。IBM-PC机有两个标准的RS-232串行口，其电平采用的是EIA电平，而MCS-51单片机的串行通信是由TXD(发送数据)和RXD(接收数据)来进行全双工通信的，它们的电平是TTL电平;为了PC机与MCS-51 机之间能可靠地进行串行通信，需要用电平转换芯片，可以采用MAXIM公司生产的专用芯片MAX232进行转换。电路如图1所示。硬件连接时，可从MAX232中的2路发送器和接收器中任选一路，只要注意发送与接收的引脚对应关系即可。接口电路如图3.5所示。
总体设计按照整体设计思路方案绘制原理图如下所示： 2 系统软件设计 软件设计分上位机软件设计和下位机软件设计。这两部分虽然在不同的机器上编写和运行，但它们要做的工作是对应的:一个发送，另一个接收。为了保证数据通信的可靠性，要制定通信协议，然后各自根据协议分别编制程序。现约定通信协议如下:PC机和单片机都可以发送和接收。上位机和下位机均采用查询方式发送控字符和数据、中断方式接收控制字符和数据。采用RS-232串口异步通信， １上位PC机与下位单片机异步串行通信的通信协议
单片机与PC机串口通讯设计
第一章串口通讯的系统组成与原理 1.1 系统组成及通讯原理 1.1.1 系统构成 一、MSP430F149功能简介： 本设计选用的主要芯片为MSP430F149，该单片机属于德州仪器公司MSP430F14X/16X FLASH 系列。该系列是一组工业级超低功耗的微控制器，运行环境温度为-40～+85 摄氏度工作电压范围 1.8～3.6V，MSP430 单片机之所以有超低的功耗，是因为其在降低芯片的电源电压及灵活而可控的运行时钟方面都有其独到之处。由于具有16位RISC（精简指令集）结构，16位寄存器和常数寄存器，MSP430 达到了最大的代码效率。数字控制的振荡器提供快速从所有低功耗模式苏醒到活动模式的能力时间少于6ms。MSP430F149有较高的处理速度，在8MHz 晶体驱动下指令周期为125 ns。另外它带有两个16 位定时器（带看门狗功能）、速度极快的8 通道12 位A/D 转换器(ADC)(带内部参考电压、采样保持和自动扫描功能）、一个内部比较器和两个通用同步/异步发射接收器、48个I/O口(均可独立控制)的微处理器结构。硬件乘法器提高了单片机的性能并使单片机在编码和硬件上可兼容[3]。这些特点保证了可编制出高效率的源程序。 二、系统构成 1、系统框图 系统构成如图1-1所示，由上位机(即工业控制计算机)、通讯接口和下位机3部分组成。上位机选用的是工控机，智能终端由单片机MSP430F149和外围传感器放大电路等构成（本设计部涉及该部分的设计）。单片机与PC 机之间通信方式为串行异步方式（UART），下位机采用中断方式进行与上位机的数据交换，上位机采用按时查询方式对各串口进行读写操作。单片机MSP430要想与PC 串口连接或者其它带有串口的终端设备连接，接口电路部分必须要进行EIA-RS-232-C 与MSP430 电平和逻辑关系的转换[4]。本设计将采用MAX3221芯片，完成3V～5V 电平与串口电平的双向转换。
MCS-51单片机串行接口

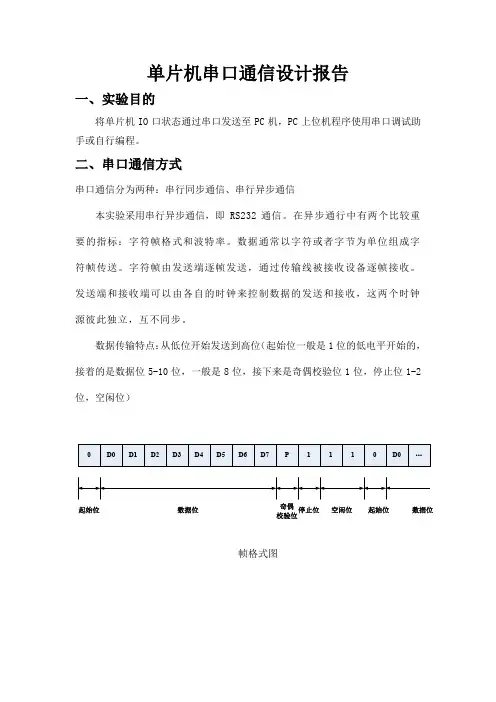

第七章MCS-51单片机串行接口 第一节串行通信的基本概念 (一)学习要求 1．掌握串行通信的基本概念。 2. 掌握异步通信和同步通信的区别。 （二）内容提要 一：基本概念及分类 串行通信是将数据的各位一位一位地依次传送。适合于计算机之间、计算机与外部设备之间的远距离通信。 串行通信从传输方式分为： 单工方式、半双工方式、全双工方式。 从接收方式来说，串行通信有两种方式： 异步通信方式、同步通信方式。 二：串行口的功能 MCS－51单片机中的异步通信串行接口能方便地与其他计算机或传送信息的外围设备（如串行打印机、CPU终端等）实现双机、多机通信。 串行口有4种工作方式，见表7－1。方式0并不用于通信，而是通过外接移位寄存器芯片实现扩展并行I／O接口的功能。该方式又称为移位寄存器方式。方式1、方式2、方式3都是异步通信方式。方式1是8位异步通信接口。一帧信息由10位组成，其格式见图7－2a。方式1用于双机串行通信。方式2、方式3都是9位异步通信接口、一帧信息中包括9位数据，1位起始位，1位停止位，其格式见图７－2b。方式2、方式3的区别在于波特率不同，方式2、方式3主要用于多机通信，也可用于双机通信。 表7-1 （三）习题与思考题 １、什么是并行通信？什么是串行通信？各有何优缺点？ 答：并行通信指数据的各位同时传输的通信方式，串行通信是指各位数据逐位顺序传输的通信方式。 ２、什么是异步通信？什么是同步通信？各有何优缺点？ ３、什么是波特率？某异步串行通信接口每分钟传送1800个字符，每个字符由11位组成，请计算出传送波特率。 第二节MCS-51串行接口的组成 (一)学习要求
基于51单片机的双机串行通信
机电高等专科学校2015-2016学年第1学期通信实训报告 系别：电子通信工程系 班级： xxxxxx 学号： 13xxxxxxxxx ： xxxxxxx 2015年12月
基于51单片机的双机串行通信 摘要：串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。在通信过程中，使用通信协议进行通信。 关键字：通信双机 一、总体设计 1设计目的 1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理； 2.通过软件仿真熟悉keil和proteus的配合使用； 3.通过软件编程熟悉51的C51编程规； 4.通过实际的硬件电路搭设提高实际动手能力。 2.设计要求： 两片单片机之间进行串行通信，A机将0x06发送给B机，在B机的数码管上静态显示1，B机将0~f动态循环发送到A机，并在其数码管上显示。 3.设计方案： 软件部分，通过通信协议进行发送接收，A机先送0x06(B机数码管显示1)给B机（B机静态显示），当从机接收到后，向B机发送代表0-f的数码管编码数组。B收到0x06后就把数码表TAB[16]中的数据送给从机。 二、硬件设计 1.51单片机串行通信功能 计算机与外界的信息交换称为通信，常用的通信方式有两种：并行通信和串行通信。51单片机用4个接口与外界进行数据输入与数据输出就是并行通信，并行通信的特点是传输信号的速度快，但所用的信号线较多，成本高，传输的距离较近。串行通信的特点是只用两条信号线（一条信号线，再加一条地线作为信号回路）即可完成通信，成本低，传输的距离较远。 51单片机的串行接口是一个全双工的接口，它可以作为UART（通用异步接受和发送器）用，也可以作为同步移位寄存器用。51单片机串行接口的结构如下：
RS-232实现单片机与PC间的串行通信
内容提要 单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。 单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。我们现在用的全自动滚筒洗衣机、排烟罩、VCD 等等的家电里面都可以看到它的身影！......它主要是作为控制部分的核心部件。它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。单片机是靠程序运行的，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！ 由于单片机对成本是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用呢？很多高级的语言已经达到了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。一个可视化高级语言编写的小程序里面即使只有一个按钮，也会达到几十K的尺
单片机双机之间的串行通信设计
单片机双机之间的串行通 信设计 Prepared on 24 November 2020
专业方向课程设计报告题目：单片机双机之间的串行通信设计单片机双机之间的串行通信设计 一．设计要求： 两片单片机利用串行口进行串行通信：串行通信的波特率可从键盘进行设定，可选的波特率为1200、2400、4800和9600bit/s。 二、方案论证： 方案一：以两片51单片机作为通信部件，以4*4矩阵键盘作为数据输入接口，通过16个不同键值输入不同的信息，按照51单片机的方式3进行串口通信，从机采用中断方式接收信息并按照通信协议改变波特率或者用I/O口输出、CD4511译码、数码管显示相关数据，整个系统的软件部分采用C语言编写。 方案二：整个系统的硬件设计与方案一样，但是通信方式采用方式一进行通信，主从机之间的访问采用查询方式，数据输出直接由单片机的译码程序输出译码数据，同时软件编写采用汇编语言。 两种方式从设计上来说各有特色，而且两种方式都应该是可行的。方案一中按照方式三通信可以输出九位数据而方式一只能输出八位数据，但就本题的要求来说方式一就可以了。主从机之间的交流采用中断方式是一种高效且保护
单片机的选择，但是相比之下本人对查询方式的理解更好一些。数码管的显示若采用CD4511译码则直接输出数据就可以了，但是这样会增加硬件陈本，而且单片机的资源大部分都还闲置着，所以直接编写一段译码程序是比较好的做法。另外在软件编写上,采用C语言在后续设计中对硬件的考虑稍少一些，换言之采用汇编可以使自己对整个通信过程及单片机的部分结构有更清晰地认识所以综合考虑采用方案二。 三、理论设计： 采用AltiumDesigner绘制的原理图（整图） 本系统主要包括五个基本模块：单片机最小系统（包括晶振电路、电源、复位电路及相关设置电路）、4*4矩阵键盘、功能控制电路、数据显示电路、波特率更改指示电路。 本设计的基本思路是通过控制口选择将要实现的功能，然后矩阵键盘输入数据，单片机对数据进行处理（加校验码、设置功能标志位），然后与从机握手，一切就绪之后后就开始发送数据，然后从机对接收数据校验，回发校验结果，主机根据校验结果进行下一步动作，或者重发，或者进入下一数据的发送过程，然后按照此过程不段循环，直到结束。 单片机最小系统：接上电源和地，
51单片机串口通信,232通信,485通信,程序
51单片机串口通信，232通信，485通信，程序代码1：232通信 #include
while(1) { if(flag==1) { ES=0; for(i=0;i<6;i++) { SBUF=table[i]; while(!TI); TI=0; } SBUF=a; while(!TI); TI=0; ES=1; flag=0; } } } void ser() interrupt 4 {
RI=0; a=SBUF; flag=1; } 代码2：485通信 #include
} void main() { init_1602(); init(); while(1) { if(flag==1) { display(0,a); } } } void ser() interrupt 4 { RI=0; a=SBUF; flag=1; }
MAX485实现PC机与单片机之间的串行通讯
利用MAX485实现PC机与单片机之间的串行通讯 摘要介绍一种RS－485接口芯片MAX485，利用此芯片可以很方便地实现PC机与单片机之间的串行通讯，同时给出PC机与单片机实现多点通讯的实例。 关键词RS－485串行通讯多点通讯 随着数据采集系统的广泛应用，通常由单片机构成的应用系统，如仪器仪表、智能设备等，都需要与PC机之间交换数据，实现与PC机之间的通讯功能，以充分发挥PC和单片机之间的功能互补，资源共享的优势。以往常用的RS－232协议在很大程度上已不能满足设计的要求，如传输速率慢，传输距离短，传输信号易受外界的干扰等缺点。本文介绍一种性能优越的RS－485接口芯片，以及如何利用此芯片实现单片机与PC机之间的远程通讯，并讨论将其功能进行扩充，实现PC机管理单片机阵列的功能。 1 RS－485协议简介及MAX485芯片介绍 由于RS－232的种种缺点，新的串行通讯接口标准RS－449被制定出来，与之相对应的是RS－485的电气标准。RS－485是美国电气工业联合会(EIA)制定的利用平衡双绞线作传输线的多点通讯标准。它采用差分信号进行传输；最大传输距离可以达到1.2 km；最大可连接32个驱动器和收发器；接收器最小灵敏度可达±200 mV；最大传输速率可达2.5 Mb/s。由此可见，RS－485协议正是针对远距离、高灵敏度、多点通讯制定的标准。 MAX485接口芯片是Maxim公司的一种RS－485芯片。 采用单一电源+5 V工作，额定电流为300 μA，采用半双工通讯方式。它完成将TTL电平转换为RS －485电平的功能。其引脚结构图如图1所示。从图中可以看出,MAX485芯片的结构和引脚都非常简单,内部含有一个驱动器和接收器。RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连接时只
基于51单片机串行通信的无线发射极和接收机设计
基于51单片机串行通信的无线发射极和接收机设计---- 1 概述 1.1 课题的目的、背景和意义 最近几年来，由于无线接入技术需求日益增大，以及数据交换业务(如因特 网、电子邮件、数据文件传输等)不断增加，无线通信和无线网络均呈现出指数增 加的趋势。有力的推动力无线通信向高速通信方向发展。然而，工业、农业、车载 电子系统、家用网络、医疗传感器和伺服执行机构等无线通信还未涉足或者刚刚涉 足的领域，这些领域对数据吞吐量的要求很低，功率消耗也比现有标准提供的功率 消耗低。此外，为了促使简单方便的，可以随意使用的无线装置大量涌现，需要在 未来个人活动空间内布置大量的无线接入点，因而低廉的价格将起到关键作用。为 降低元件的价格，以便这些装置批量生产，所以发展了一个关于这种网络的标准方案。Zigbee就是在这一标准下一种新兴的短距离、低功耗、低数据传输的无线网 络技术，它是一种介于无线标记技术和蓝牙之间的技术方案。 对于这种短距离、低功耗、低数据传输无线技术，它不仅在工业、农业、军 事、环境、医疗等传统领域有着巨大的应用价值，未来应用中还可以涉及人类日常 生活和社会生产活动的所有领域。由于各方面的制约，这种技术的大规模商业应用 还有待时日，但已经显示出了非凡的应用价值，相信随着相关技术的发展和推进， 一定会得到更广泛应用。 1.2国内外无线技术相关现状及Zigbee现状 无线通信从固定方式发展为移动方式，移动通信发展至今大约经历了五个阶段: 第一阶段为20年代初至50年代初，主要用于舰船及军有，采用短波频及电子 管技术，至该阶段末期出现才出现150MHVHF单工汽车公用移动电话系统MTS。
基于51单片机的双机串行通信课程设计 1000110061
基于AT89C51单片机的双机串行通信设计 姓名：杨应伟 学号：100110061 专业：机械设计制造及其制动化 班级：机电二班
前言 单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域随着计算机技术的发展及工业自动化水平的提高, 在许多场合采用单机控制已不能满足现场要求,因而必须采用多机控制的形式,而多机控制主要通过多个单片机之间的串行通信实现。串行通信作为单片机之间常用的通信方法之一, 由于其通信编程灵活、硬件简洁并遵循统一的标准, 因此其在工业控制领域得到了广泛的应用。 在测控系统和工程应用中，常遇到多项任务需同时执行的情况，因而主从式多机分布式系统成为现代工业广泛应用的模式。单片机功能强、体积小、价格低廉、开发应用方便，尤其具有全双工串行通讯的特点，在工业控制、数据采集、智能仪器仪表、家用电器方面都有广泛的应用。同时，IBM－PC机正好补充单片机人机对话和外围设备薄弱的缺陷。各单片机独立完成数据采集处理和控制任务，同时通过通信接口将数据传给PC机，PC机将这些数据进行处理、显示或打印，把各种控制命令传给单片机，以实现集中管理和最优控制。串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。 在通信过程中，使用通信协议进行通信。在测控系统和工程应用中，常遇到多项任务需同时执行的情况，因而主从式多机分布式系统成为现代工业广泛应用的模式。单片机功能强、体积小、价格低廉、开发应用方便，尤其具有全双工串行通讯的特点，在工业控制、数据采集、智能仪器仪表、家用电器方面都有广泛的应用。同时，IBM－PC机正好补充单片机人机对话和外围设备薄弱的缺陷。各单片机独立完成数据采集处理和控制任务，同时通过通信接口将数据传给PC机，PC机将这些数据进行处理、显示或打印，把各种控制命令传给单片机，以实现集中管理和最优控制。 串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。在通信过程中，使用通信协议进行通信。
51单片机串口通信
一、串口通信原理 串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。串口通信的工作原理请同学们参看教科书。 以下对串口通信中一些需要同学们注意的地方作一点说明： 1、波特率选择 波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。MSC-51串行端口在四种工作模式下有不同的波特率计算方法。其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。 在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1）） 其中，SMOD——寄存器PCON的第7位，称为波特率倍增位； TH1——定时器的重载值。 在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。这要根据系统的运作特点，确定通信的频率范围。然后考虑通信时钟误差。使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。 下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。则TH1=256-62500/波特率 根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。列计数器重载值，通信误差如下表： 因此，在通信中，最好选用波特率为1200，2400，4800中的一个。 2、通信协议的使用 通信协议是通信设备在通信前的约定。单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。假定我们需要在PC机与单片机之间进行通信，在双方程式设计过程中，有如下约定：0xA1：单片机读取P0端口数据，并将读取数据返回PC机；0xA2：单片机从PC机接收一段控制数据；0xA3：单片机操作成功信息。 在系统工作过程中，单片机接收到PC机数据信息后，便查找协议，完成相应的操作。当单片机接收到0xA1时，读取P0端口数据，并将读取数据返回PC机；当单片机接收到0xA2时，单片机等待从PC机接收一段控制数据；当PC机接收到0xA3时，就表明单片机操作已经成功。 3、硬件连接 51单片机有一个全双工的串行通讯口，所以单片机和计算机之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如计算机的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和计算机的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。
51单片机与上位机串口通信程序设计
51单片机与上位机串口通信程序设计 1. 发送：向总线上发命令 2. 接收：从总线接收命令，并分析是地址还是数据。 3. 定时发送：从内存中取数并向主机发送. 经过调试，以上功能基本实现，目前可以通过上位机对单片机进行实时控制。程序如下： //这是一个单片机C51串口接收（中断）和发送例程，可以用来测试51单片机的中断接收 //和查询发送，另外我觉得发送没有必要用中断，因为程序的开销是一样的 #include< reg51.h> #include< stdio.h> #include< string.h> #define INBUF_LEN 4 //数据长度 unsigned char inbuf1[INBUF_LEN]; unsigned char checksum,count3 , flag,temp,ch; bit read_flag=0; sbit cp=P1^1; sbit DIR=P1^2; int i; unsigned int xdata *RAMDATA; /*定义RAM地址指针*/ unsigned char a[6] ={0x11,0x22,0x33,0x44,0x55,0x66} ; void init_serialcomm(void) { SCON=0x50; //在11.0592MHz下，设置串行口波特率为9600，方式1,并允许接收 PCON=0x00; ES=1;
TMOD=0x21; //定时器工作于方式2，自动装载方式TH0=(65536-1000)%256; TL0=(65536-1000)/256; TL1=0xfd; TH1=0xfd; ET0=1; TR0=1; TR1=1; // TI=0; EA=1; // TI=1; RAMDATA=0x1F45; } void serial () interrupt 4 using 3 { if(RI) { RI=0; ch=SBUF; TI=1; //置SBUF空 switch(ch) { case 0x01 :printf("A"); TI=0;break; case 0x02 :printf("B"); TI=0;break; case 0x03 :printf("C"); TI=0;break; case 0x04 :printf("D"); TI=0;break; default :printf("fg"); TI=0;break; } }
