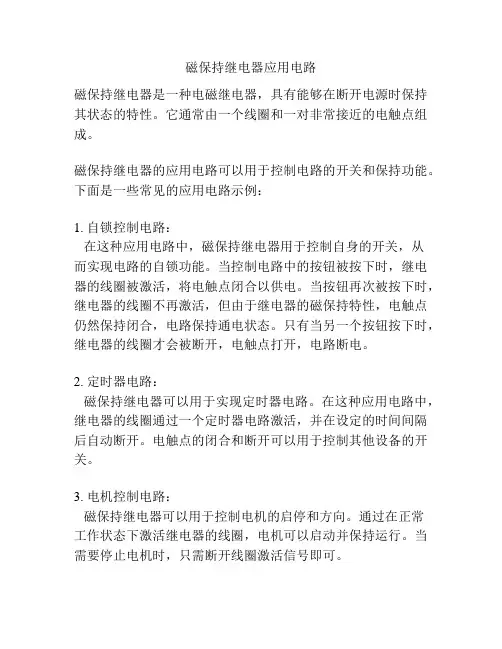

磁保持继电器新方案

双向磁保持继电器

BST-902-50A 常规数据 环境温度 -25℃~+55℃ 环境湿度≤95% at +40℃ 大气压力 86~106 kPA 外形尺寸39.5×31×17.8mm 认证情况VDE 技术数据 线圈数据 额定电压9 VDC/12 VDC 额定功率 1.0 W 动作功率0.8 W 吸合时间20 ms 释放时间15 ms 触点数据 最大转换功率12.5 kVA 最大转换电压250VAC 最大转换电流50 A 电器寿命1×104次 机械寿命1×106次 接触压降<100 mV 绝缘电阻 测试电压 线圈–触点≥4000 V eff. 触点–触点≥1500 V eff.

标准线圈 单线圈 常规线圈电压(VDC) 线圈电阻(Ohm) 公差(±%) 9 V 80 10 12 V 145 10 磁保持继电器常识及使用须知 一．一般常识 二．激励方式 三．使用须知 一般常识 磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。所不同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠一定量的脉冲电信号的触发而完成的。因此，具有省电、性能稳定、体积小、承载能力大的特点，比一般电磁继电器性能优越。 二、激励方式 该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的资料 BH3023 双向驱动继电器电路（仅供参考） （一）、概述 BH3023是在BH3022的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。它是由输入门控电路，输入端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。它主要用于控制BST-902系列磁保持继电器工作，是理想的双向驱动继电器电路。 其主要特点如下： 1. 静态功耗电流低。（小时1μA） 2. 高输入阻抗，与TTL、CMOS及单片机兼容。 3. 输入触发方式可以用脉冲，也可用电平触发。 4. 输出驱动级内部加二极管正向、反向保护。 5. 输出驱动有足够大的电流输出。（大于80mA）

磁保持继电器安装尺寸及额定数据

https://www.360docs.net/doc/2a704425.html, <<

Company profile https://www.360docs.net/doc/2a704425.html, Magnetic latching relay > Innovation & technology, HEZHENG INTELLIGENT ELECTRIC > We will produce high quality ultimate products that are in accordance with international standards by adopting world advanced production equipment, brand new industrial conception and powerful technical strength. Broadly participating in international technical exchanges and cooperation, providing a full range of application technology solutions for partners. Constructing technology, quality , cost and service advantage in the design of technology is our basis of competition. We let the power to serve humanity more safely and conveniently, which is the key to our technology leadership

磁保持继电器五大分类

磁保持继电器五大分类 继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载、产品用途等分类。 一、按作用原理分 1．电磁继电器 在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 (2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。 (3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。 (4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。 (5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,

但它的电流大(一般30-100A),体积小,节电功能. 2.固态继电器 输入、输出功能由电子元件完成而无机械运动部件的一种继电器。 3.时间继电器 当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。4.温度继电器 当外界温度达到规定值时而动作的继电器. 5.风速继电器 当风的速度达到一定值时，被控电路将接通或断开。 6.加速度继电器 当运动物体的加速度达到规定值时，被控电路将接通或断开。 7.其它类型的继电器 如光继电器、声继电器、热继电器等。 二、按外形尺寸分 名称定义 微型继电器最长边尺寸不大于10mm的继电器 超小型继电器最长边尺寸大于10mm，但不大于25mm的继电器 小型继电器最长边尺寸大于25mm，但不大于50mm的继电器 三、按触点负载分 名称定义

磁保持继电器常识及使用须知

磁保持继电器常识及使用须知 一．一般常识 二．激励方式 三．使用须知 一般常识 磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。所不同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠一定量的脉冲电信号的触发而完成的。因此，具有省电、性能稳定、体积小、承载能力大的特点，比一般电磁继电器性能优越。 二、激励方式 该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的资料 BH3023 双向驱动继电器电路（仅供参考） （一）、概述 BH3023是在BH3022的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。它是由输入门控电路，输入端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。它主要用于控制磁保持继电器工作，是理想的双向驱动继电器电路。 其主要特点如下： 1. 静态功耗电流低。（小时1μA） 2. 高输入阻抗，与TTL、CMOS及单片机兼容。 3. 输入触发方式可以用脉冲，也可用电平触发。 4. 输出驱动级内部加二极管正向、反向保护。 5. 输出驱动有足够大的电流输出。（大于80mA） （二）、逻辑框图

（三）、真值 输入端A 输入端B 输出端QA 输出端QB 1 0 1 0 0 1 0 1 0 0 高阻高阻 1 1 高阻高阻（四）、管脚排列及管脚功能： 输出 QA—— 空——输入A—— Vss——1 8 2 7 3 6 4 5 ——Vdd ——输入B ——空 ——输出 QB （1）输入A.接触发脉冲，也可接电平触发。（2）输入B.接触发脉冲，也可接电平触发。（3） 2脚、6脚是空脚。 （4）输出QA接继电器的线包一端。 （5）输入QB接继电器的线包另一端。 （6） Vdd加继电器工作电压正端。 （7） V ss加继电器工作电压负端。

继电器的基础知识及应用

继电器的基础知识及应用 时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。 时间继电器的常用功能有： A：通电延时（On-delay Operation） F：断电延时（Off-delay Operation） Y：星三角延时（Star/Delta Operation） C：带瞬动输出的通电延时（With inst. Contact On-delay Operation）G：间隔延时（Interval-delay Operation） R：往复延时（On-off repetitive delay Operation） K：信号断开延时（Off-signal delay Operation） 1、控制电源 时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作； 断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载； 时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以

免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%； 时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。 2、负载连接 时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。 不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。 负载形式浪涌电流 电阻负载标准额定电流 电磁铁负载10~20 倍标准额定电流 电机负载5~10倍标准额定电流 白炽灯负载10~15 倍标准额定电流 水银灯负载1~3 倍标准额定电流 钠汽灯负载1~3 倍标准额定电流 电容性负载20~40 倍标准额定电流 电感性负载5~15 倍标准额定电流

磁保持继电器

磁保持继电器 用 户 手 册 深圳市元则电器有限公司

目录 第一篇总则····················１ １·产品规格················１ ２·使用环境················１ ３·主要功能················２ ４·主要技术指标··············２ ５·ＲＰＴ－3CB系统软件功能·········３第二篇技术说明··················３ １·ＣＰＵ板················４ ２·键盘显示电路··············４ ３·A/D、D/A电路··············４ ４·动作和释放电压测试···········４ ５·线圈电阻试···············５ ６·接触电阻测试··············５ ７·时间参数的测试·············６ ８·仪器的工作过程·············６ 第三篇使用手册··················８ １·仪器的安装···············８ ２·参数设置················８ ３·参数储存················１１ ４·测试前准备···············１１

５·测试操作················１１ ６·打印机操作···············１２ ７·校验方法················１２ ８·仪器检测精度统调方法··········１３９·仪器检测精度校准方法··········１４１０·被测继电器接入方法··········１６

R3CB磁保持继电器综合参数试仪 用户手册 第一篇:总则 R3CB型磁保持继电器综合参数测试仪是专门用于测试磁保持继电器的智能测试仪器。 1.产品规格 1.1名称说明 Ｒ３ＣＢ──设计序号 └──────RELAY(继电器) 1.2设备采用两个专用机箱整体结构 1.3机箱外型尺寸（单个） 420mm×440mm×180mm 1.4重量＜20kg(不含计算机) 2. 使用环境 2.1电源供电市电单相220V 功耗＜５０ＶＡ 2.2环境温度10～35℃ 2.3相对湿度＜80％ 2.4本仪器应水平放置在无尘、无振动、无酸硷污染和无强磁场干扰的环境下使用。 2.5本仪器不用时,每月至少应通电一次,不少于一小时。 3. 主要功能 3.1能测试动断、动合、转换型单、双线圈磁保持继电器的线圈电阻、接触电阻、动作置位电压、复位电压、置位时间、复位时间、置位回跳时间、复位回跳时间等参数。它可将线圈电阻值换算成在２０℃温度时的数值。 3.2一次最大能测一只１组转换的电磁继电器。 3.3可选用快速测试或精确测试两种方式。 快速测试时采用参数比较法以―通过‖或―失误‖指示被测继电器的好坏及何种参数失误。精确测试时能将各参数具体数值在计算机上显出来，也可储存在磁盘存储器里，供数据处理用。 3.3 快速测试时, 每只继电器的测试时间＜3秒。 4. 主要技术指标 4.1 线圈电阻测试 4.1.1 测试条件,测试电流＜15mA 4.1.2 测试范围 10 –511Ω 时分辨率0.1Ω 测量误差±1％＋0.5Ω 511-8000Ω 时分辨率1Ω 测量误差±1％ 4.2 接触电阻测试 4.2.1 6VDC 10mA 时测量范围0 -200mΩ, 电压误差±5％

继电器基础知识大全.(DOC)

继电器知识大全 一、继电器的工作原理和特性 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。 3、固态继电器（SSR）的工作原理和特性 固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。 固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。 二、继电器主要产品技术参数 1、额定工作电压 是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。 2、直流电阻 是指继电器中线圈的直流电阻，可以通过万能表测量。 3、吸合电流 是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。4、释放电流 是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。 5、触点切换电压和电流 是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。 三、继电器测试 1、测触点电阻 用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。由此可以区

使用磁保持继电器的注意事项

使用磁保持继电器的注意事项 磁保持继电器与极化继电器很相象,有两个静触点,一个动触点,有多个线圈,相当于一种"双稳态继电器"(也可以看成是一个由电流驱动的"单刀双掷开关")我们单位所用的极化继电器驱动电压只有1.5伏.与下边介绍的磁保持继电器有相同的功能. 磁保持继电器是一种新型继电器，在THOMCAST固态机中得到广泛应用。在接口互联板中，这种继电器有9个之多。 磁保持继电器与一般继电器的区别 （1）大多数磁保持继电器有两个线圈，一个为置位线圈（set）,另一个为复位线圈（reset）。（也有单线圈磁保持继电器） （2）set与reset端可连续通电，也可用脉冲触发。 （3）具有保持功能，一旦置位或复位，即使线圈断电，继电器仍保持原状态。 磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后可马上恢复播出，而不需等控制系统重新启动后再开始工作。当然，有两个控制端，控制较烦琐是它的缺陷。 应用中注意事项 （1）避免两个线圈同时通电（如果同时通电，则继电器处于置位状态）。 （2）采用脉冲驱动时，脉冲宽度应大于30毫秒。 （3）reset电压不得超过额定电压的150%，否则有可能重新置位。 在备件选择时，只要安装位置、线圈电压、触点电流能满足要求即可。北京松下控制装置有限公司生产的NλiS商标的DS2Y和TX系列都可选用，无锡明达电器有限公司也生产HH52P系列磁保持继电器。 磁保持继电器是一种自动开关。和其他电磁继电器一样，对电路起着自动接通和切断作用。所不同的是，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠通过给线圈通正和负直流电压使其切换保持。 磁保持继电器与电磁继电器所不同的是：电磁继电器通电吸合，无电释放。 磁保持继电器只要一个正向电就会永久吸合，不需要保特电压。要想释放必须加上个反向电压。还有一种双线圏的产品，一个线圏专用加正向电压吸合，另一个线圏专门加反向电压释放用。

用单片机驱动电磁式继电器的方法

在各种自动控制设备中，都存在一个低压的自动控制电路与高压电气电路的互相连接问题，一方面要使低压的电子电路的控制信号能够控制高压电气电路的执行元件，如电动机、电磁铁、电灯等；另一方面又要为电子线路的电气电路提供良好的电隔离，以保护电子电路和人身的安全，电磁式继电器便能完成这一桥梁作用。 电磁继电器是在在输入电路电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 (2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。 (3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。 (4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。 (5)舌簧继电器：利用密封在管，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小, 节电功能. 电磁式继电器一般由控制线圈、铁芯、衔铁、触点簧片等组成，控制线圈和接点组之间是相互绝缘的，因此，能够为控制电路起到良好的电气隔离作用。当我们在继电器的线圈两头加上其线圈的额定的电压时，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的接通、切断的开关目的。 下面是一个小型信号继电器HK4100F-DC5V-SH的实物照片和主要技术参数。。。 HK4100F电磁继电器主要技术参数： 触点参数： 触点形式：1C（SPDT） 触点负载： 3A 220V AC/30V DC 阻抗：≤100mΩ 额定电流： 3A 电气寿命：≥10万次 机械寿命：≥1000万次 线圈参数： 阻值(士10%)：120Ω 线圈功耗：0.2W

磁保持继电器型号对照表

Huajinpower 型号对应Panasonic型号对应OMRON型号对应TYCO型号特征负载能力触点形式长*宽*高 （毫米)备注 HC5A/12V-1a DSP1a-DC12V G6B-1114P-US 12V PE系列单线圈非磁保持5A/250V1a20.2*11*10可完全替代HC5A/12V-1a1b DSP1-DC12V-F G6B-2114P-US 12V无单线圈非磁保持5A/250V1a1b20.2*11*10可完全替代HC5A/12V-2a DSP2a-DC12V G6B-2214P-US 12V无单线圈非磁保持5A/250V2a20.2*11*10可完全替代HC5A/12V-2b无G6B-2014P-US 12V无单线圈非磁保持5A/250V2b HC5A-L1/12V-1a DSP1a-L(或L1)-DC12V G6BU-1114P-US 12V无单线圈磁保持5A/250V1a20.2*11*10可完全替代HC5A-L1/12V-1a1b DSP1-L(或L1)-DC12V-F无无单线圈磁保持5A/250V1a1b20.2*11*10 HC5A-L1/12V-2a DSP2a-L(或L1)-DC12V无无单线圈磁保持5A/250V2a20.2*11*10 HC5A-L2/12V-1a DSP1a-L2-DC12V G6BK-1114P-US 12V无双线圈磁保持5A/250V1a20.2*11*10可完全替代HC5A-L2/12V-1a1b DSP1-L2-DC12V-F无无双线圈磁保持5A/250V1a1b20.2*11*10 HC5A-L2/12V-2a DSP2a-L2-DC12V无无双线圈磁保持5A/250V2a20.2*11*10 HC10A/12V-1a DK1a-12V-F G6C-1114P-US 12V无单线圈非磁保持10A/250V1a20*15*10可完全替代HC10A/12V-1a1b DK1a1b-12V-F G6C-2114P-US 12V无单线圈非磁保持10A/250V1a1b20*15*10可完全替代HC10A/12V-2a DK2a-12V-F无无单线圈非磁保持10A/250V2a20*15*10 HC10A-L1/12V-1a DK1a-L(或L1)-12V G6CU-1114P-US 12V无单线圈磁保持10A/250V1a20*15*10可完全替代HC10A-L1/12V-1a1b DK1a1b-L(或L1)-12V G6CU-2114P-US 12V无单线圈磁保持10A/250V1a1b20*15*10可完全替代HC10A-L1/12V-2a DK2a-L(或L1)-12V无无单线圈磁保持10A/250V2a20*15*10 HC10A-L2/12V-1a DK1a-L2-12V G6CK-1114P-US 12V无双线圈磁保持10A/250V1a20*15*10可完全替代HC10A-L2/12V-1a1b DK1a1b-L2-12V G6CK-2114P-US 12V无双线圈磁保持10A/250V1a1b20*15*10可完全替代HC10A-L2/12V-2a DK2a-L2-12V无无双线圈磁保持10A/250V2a20*15*10 HC8A-12V-1a1b ST1-DC12V-F无无单线圈非磁保持8A/250V1a1b31*14*11 产品型号对照表

磁保持继电器及其在便携设备中的应用

28 J Magn Mater Devices Vol 35 No 2 工艺·技术·应用 磁保持继电器及其在便携设备中的应用 王孝洪1 1???1??Y 510640 2. 华南理工大学 电子与信息学院 摘 要本文介绍了磁保持继电器的工作原 理 关键词自保持 便携设备 中图分类号 B 文章编号 特别是电子器件的迅猛发 展 尤其 是用于人造卫星 飞船 不仅要求其体积小 工作可靠近年来 磁性器件也在朝着小 型化 在这种大环境下 磁保持继电器是在去除激励后 近年来 例如便携式仪表笔记本电脑它们的一些共同特点是1òò′? àyè? ??ó?μí1|o?D???μè 22ù×÷????ó?o??à2éó??á′￥ê?°′?ü ??2éó??á′￥ê?°′?ü×÷?aμ??′?a1?μ??° 2003-09-01 修回日期 Tel: 020-******** E-mail: e_sanxiao@https://www.360docs.net/doc/2a704425.html, 般会采用主供电电路串接继电器的一组触点 进而控制继电器的线圈来进行电 源通断的控制那么 继电器的线圈 中必须一直通过一定的电流这样另外由于仍要检测开机键状态 但仍有一小部分监控电路工作 但毕竟还是在关机状态时损耗一些能 量 并且随着元器 件价格的逐渐降低 本文根据作者在便携式智能仪器设计过程中的设计经验实用的磁保持继电器应用电路 在此 自保持和复原线圈分开的带有永磁体的 磁保持继电器该继电 万方数据

磁性材料及器件 2004年4月 29 O A B 2 m ? 图1 磁保持继电器的结构原理 器触点为单刀双掷结构跷跷板 左侧磁路和右侧磁路为对称结构分布 当两个工作线圈中 都没有电流时m1和 所产生的吸力分别为F m1和 F m2??ìú′|óú?D??????ê±òò′?m1= F m1=F m2è?í?1所示是不稳定的 衔铁将偏向某一侧 此时则有F m1于是 直至衔铁 的触点同时与公共端O 的左侧触点 此时 当右侧线圈通过电流I 时k 将贯穿两侧的气隙使 得左侧气隙的合成磁通2分别为 m 1k 2= 此时 S F 022 22μΦ= 式中当电流I 较小时k 也较小2则 F 1衔铁将仍然停留在左侧 并且增大到2?í?áóD F 1于是衔 铁一经触动 这将导致F 1越来越小衔铁的偏转就会越来越快快速地倒向右侧 端子A 与公共端O 通过衔铁接通 即使去掉右侧线圈的电流I í?àí μ?á÷òa′ó1yáù???μ??ìú??μ1?ò×ó2à ′?±￡3??ìμ??÷μ?????ì?μ?ê? ?í?éò?êμ??1¤×÷×′ì?μ? ×a??2￠?ò?ú??è|??μ? oó?é×?±￡3?节约电能使线圈发 热降到最低程度 2è?±￡3??-óD×′ì???ò?可采用过激励 磁保持继电器线圈的输入脉冲可以是简单的矩形波 还可以是继电器本身的动断 触点串接到线圈回路的信号直流电源即被切断 这种磁保持继电器除了具有脉冲驱动 还具有灵敏度高磁效 率高能耐受高的冲击与振动以及可靠性高等优点在很多领域都得到了广泛的应用 该 电路用在某便携智能仪器的电源电路中 具有外接充供电电源接口 具有两种工作模式 操作界面要求全部采用轻触式按键 同时综合 各方面考虑 在该系统中 如果给不工作的电路加上电源 为此 把整个电路分为公共部分 B 模式工作部分等三部分 分别控制总电源通断和两 种工作模式电源的切换 应该有开机键和关机键以及两种 工作模式的选择键 因此只要触动A 模式选择键S2或者B 模式选择键S3 万方数据

继电器基本知识大全

继电器基本知识大全 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

继电器的基础知识及应用领域

继电器的基础知识及应用领域 一、时间继电器基础 时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。 时间继电器的常用功能有： A：通电延时（On-delay Operation） F：断电延时（Off-delay Operation） Y：星三角延时（Star/Delta Operation） C：带瞬动输出的通电延时（With inst. Contact On-delay Operation） G：间隔延时（Interval-delay Operation） R：往复延时（On-off repetitive delay Operation） K：信号断开延时（Off-signal delay Operation） 1、控制电源 时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁； 当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作； 断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载； 时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电

延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%； 时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。 2、负载连接 时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。 不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。 负 载 形 式 浪 涌 电 流 电阻负载 标准额定电流 电磁铁负载 10~20 倍标准额定电流 马达负载 5~10 倍标准额定电流 白热灯负载 10~15 倍标准额定电流 水银灯负载 1~3 倍标准额定电流 钠汽灯负载 1~3 倍标准额定电流 电容性负载 20~40 倍标准额定电流 电感性负载 5~15 倍标准额定电流 3、延时误差 主要是重复误差、设定误差、温度误差和电压误差，见下表。 误差 公式 测量条件 设定值 Ts 电源电压 周围温度 重复误差
