差分放大电路设计与解析(计算过程)
本差分需要满足的要求：R4/R1=R3/R2；
则有：V0=R4/R1*（V2-V1）。
其中计算V0的方法为叠加法：先取V2=0，V1存在，计算出V0。
再取V1=0，V2存在，计算出V0。
V0的真实值就是两次计算得出的V0之和。
其中会有用到虚短虚断。即：Vp=Vn。

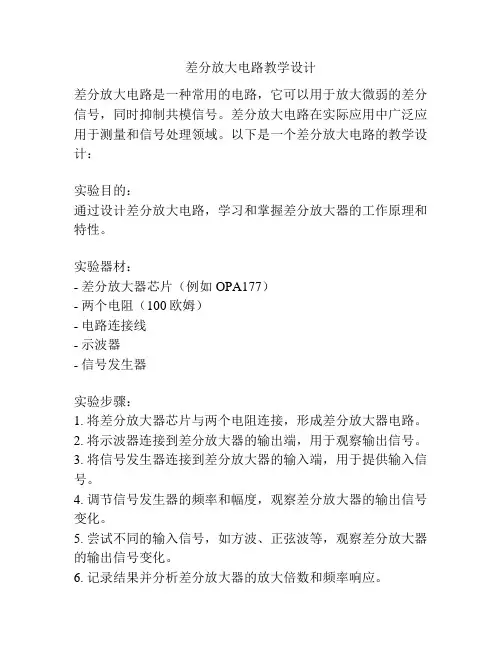

运放差分放大电路
差分放大电路 一. 实验目的: 1． 掌握差分放大电路的基本概念； 2． 了解零漂差生的原理与抑制零漂的方法； 3． 掌握差分放大电路的基本测试方法。 二. 实验原理: 1. 由运放构成的高阻抗差分放大电路 图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。 从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。电路中有关电阻保持严格对称,具有以下几个优点: (1)A1和A2提高了差模信号与共模信号之比,即提高了信噪比; (2)在保证有关电阻严格对称的条件下,各电阻阻值的误差对该电路的共模抑制比K CMRR 没有影响; (3)电路对共模信号几乎没有放大作用,共模电压增益接近零。 因为电路中R1=R2、 R3=R4、 R5=R6 ，故可导出两级差模总增益为： 3 5P 1p i2i1o vd R R R 2R R u u u A ???? ??+-=-= 通常，第一级增益要尽量高，第二级增益一般为1~2倍，这里第一级选择100倍，第二级为1倍。则取R3=R4=R5=R6=10K Ω,要求匹配性好，一般用金属膜精密电阻，阻值可在10K Ω~几百K Ω间选择。则 A vd =(R P +2R 1)/R P 先定R P ，通常在1K Ω~10K Ω内，这里取R P ＝1K Ω，则可由上式求得R 1=99R P /2=49.5K Ω 取标称值51K Ω。通常R S1和R S2不要超过R P /2，这里选R S1＝ R S2＝510，用于保护运放输入级。 A1和A2应选用低温飘、高K CMRR 的运放，性能一致性要好。 三. 实验内容 1． 搭接电路 2． 静态调试
三极管放大电路及其分析方法
三极管电路放大电路及其分析方法 一、教学要求 1. 重点掌握的内容 （1）放大、静态与动态、直流通路与交流通路、静态工作点、负载线、放大倍数、输入电阻与输出电阻的概念； （2）用近似计算法估算共射放大电路的静态工作点； （3）用微变等效电路法分析计算共射电路、分压式工作点稳定电路的电压放大倍数A u和A us,输入电阻R i和输出电阻R0。 2. 一般掌握的内容 （1）放大电路的频率响应的一般概念； （2）图解法确定共射放大电路的静态工作点，定性分析波形失真，观察电路参数对静态工作点的影响，估算最大不失真输出的动态范围； （3）三种不同组态（共射、共集、共基）放大电路的特点； （4）多级放大电路三种耦合方式的特点，放大倍数的计算规律。 3. 一般了解的内容 （1）共射放大电路f L、f H与电路参数间的定性关系，波特图的一般知识＜多级放大电路与共射放大电路频宽的定性分析； （2）用估算法估算场效应管放大电路静态工作点的方法。 二?内容提要 1. 共射接法的两个基本电路 共射放大电路和分压式工作点稳定电路是模拟电路中最基本的单元电路。学习这两种基本电路的分析方法是学习比较复杂的模拟电路的基础。 2. 两种基本分析方法——图解法和微变等效电路法 在“模拟电路”中，三极管是非线性元件，因此不能简单地采用“电路与磁路”课中线性电路地分析方法。图解法和微变等效电路法就是针对三极管非线性的特点而采用的分析方法。 3. 放大电路的三种组态——共射组态、共集组态和共基组态 由于放大电路输入、输出端取自三极管三个不同的电极，放大电路有三种组态——共射组态、共集组态和共基组态。由于组态的不同，其放大电路反映出的特性是不同的。在实际中，可根据要求选择相应组态的电路。 4. 两种放大元件组成的放大电路——双极型三极管放大电路和场效应管放大电路 一般来说，双极性三极管是一种电流控制元件，它通过基极电流i B的变化控制集电极电流I c的变化。而场效应管是一种电压控制元件，它通过改变栅源间的电压U GS来控制漏极电流i D的变化；其次，双极性三极管的输入电阻较小，而场效应管的输入电阻很高，静态时栅极几乎不取电流。由于它们性能和特点的不同，可根据要求选用不同元件组成的放大电路。 5. 多级放大电路的三种耪合方式一一阻容耦合、直接耦合和变压器耦合 将多级放大电辟连接起来的时候，就出现了级与级之间的耦合方式问题。通过电阻和电容将两级放大电路连接起来的方式称为阻容耦合。由于电容的作用，
最新第二章基本放大电路习题答案
2-2 电路如图2-35所示，已知V CC =12 V ，R C =2 k Ω，晶体管的β=60，U BE =0.3 V , I CEO =0.1 mA ,要求： (1) 如果欲将I C 调到1.5 mA,试计算R B 应取多大值？(2) 如果欲将U CE 调到3 V ，试问R B 应取多大 值？ 图2-35 题2-2图 解：1）C B 1.5I βI mA == B 0(12)0.3 1.5/600.025B I mA R ---=== 所以B 468R k =Ω 2）C 3 123 4.5210 I mA -= =?，B 0(12)0.34.5/600.075B I mA R ---===所以B 156R k =Ω 2-3 电路图2-36所示，已知晶体管的β=60，r be k =1Ω，BE U =0.7 V ，试求：(1)静态工作点 I B ，I C ，U CE ；(2) 电压放大倍数；(3) 若输入电压 mV sin 210i t u ω=，则输出电压U o 的有效值为多少? V 图2-36 题2-3图 解：1）计算电路的静态工作点： B 120.7 0.04270 I mA -= = C B 0.0460 2.4I I mA β==?= CE 12 2.43 4.8U V =-?= 2)对电路进行动态分析 o L u i be 6031801 U βR A U r '-?= =-==- 3）0180101800u i U A U =?=?=V 所以输出电压的有效值为1800V 1.放大器中的信号是交、直流共存的。交流信号是被放大的量；直流信号的作用是使放大器工作在放大状态，且有合适的静态工作点，以保证不失真地放大交流信号。 2.若要使放大器正常地放大交流信号，必须设置好工作状态及工作点，这首先需要作直流量的计算；
差分运放
差分接法:差分放大电路（图3.8a.4）的输入信号是从集成运放的反相和同相输入端引入，如果反馈电阻RF等于输入端电阻R1 ，输出电压为同相输入电压减反相输入电压，这种电路也称作减法电路。 图3.8a.4 差分放大电路 差分放大器 如图所示，通过采用两个输入，该差分放大器产生的输出等于U1和U2之差乘以增益系数
运算放大器的单电源供电方法 梦兰 大部分运算放大器要求双电源(正负电源)供电，只有少部分运算放大器可以在单电源供电状态下工作，如LM358(双运放)、LM324(四运放)、CA3140(单运放)等。需要说明的是，单电源供电的运算放大器不仅可以在单电源条件下工作，也可在双电源供电状态下工作。例如，LM324可以在、+5～+12V单电源供电状态下工作，也可以在+5～±12V双电源供电状态下工作。 在一些交流信号放大电路中，也可以采用电源偏置电路，将静态直流输出电压降为电源电压的一半，采用单电源工作，但输入和输出信号都需要加交流耦合电容，利用单电源供电的反相放大器如图1(a)所示，其运放输出波形如图1(b)所示。 该电路的增益Avf＝－RF／R1。R2＝R3时，静态直流电压Vo(DC)＝1／2Vcc。耦合电容Cl和C2的值由所需的低频响应和电路的输入阻抗(对于C1)或负载(对于C2)来确定。Cl及C2可由下式来确定：C1＝1000／2πfoRl(μF)；C2＝1000／2πfoRL(μF)，式中，fo是所要求最低输入频率。若R1、RL单位用kΩ，fO用Hz，则求得的C1、C2单位为μF。一般来说，R2＝R3≈2RF。 图2是一种单电源加法运算放大器。该电路输出电压Vo＝一RF(V1／Rl十V2／R2十V3／R3)，若R1＝R2＝R3＝RF，则Vo＝一(V1十V2十V3)。需要说明的是,采用单电源供电是要付出一定代价的。它是个甲类放大器，在无信号输入时，损耗较大。
运放差分放大电路原理
Differens Amplifier 差分放大电路 一. 实验目的： 1. 掌握差分放大电路的基本概念； 2. 了解零漂差生的原理与抑制零漂的方法； 3. 掌握差分放大电路的基本测试方法。 二. 实验原理： 1. 由运放构成的高阻抗差分放大电路 图为高输入阻抗差分放大器，应用十分广泛.从仪器测量放大器，到特种测量放大器，几乎都 能见到其踪迹。 nz R4 R2 R T V I R1//R2 = R3//R4 For mini mum offset error due to input bias current TL/H/7057-3
从图中可以看到 A1、A2两个同相运放电路构成输入级， 在与差分放大器 A3串联组成三运放差分 防大电路。电路中有关电阻保持严格对称 ，具有以下几个优点： (1) A1和A2提高了差模信号与共模信号之比 ，即提高了信噪 比； (2) 在保证有关电阻严格对称的条件下 ，各电阻阻 值的误差对该电路的共模抑制比 K CMRR 没有 影响； (3) 电路对共模信号几乎没有放大作用 ，共模电压增益接近零。 因为电路中 R1=R2、R3=R4、R5=R6，故可导岀两级差模总增益为： 通常，第一级增益要尽量高，第二级增益一般为 1~2倍，这里第一级选择 100倍，第二级为1 倍。则取 R3=R4=R5=R6=10Q ,要求匹配性好，一般用金属膜精密电阻，阻值可在 10KQ ?几百K Q 间选择。贝9 Ad =(R p +2Ri)/R P 先定 通常在1KQ ?10KQ 内，这里取 R== 1KQ ，则可由上式求得 R 1=99R/2=49.5K Q 取标称值51KQ 。通常R S 1和R S 2不要超过F P /2，这里选Rs 1= R S 2= 510，用于保护运放输入级。 A1和A2应选用低温飘、高 K CMR 的运放，性能一致性要好。 三. 实验内容 1. 搭接电路 2. 静态调试 vd U o U il U i2 R p 2R I R 5 R P R 3 A1
基本放大电路及其分析方法
二、基本放大电路及其分析方法 一个放大器一般是由多个单级放大电路所组成，着重讨论双极型半导体三极管放大电路的三种组态，即共发射极，共集电极和共基极三种基本放大电路。从共发射极电路入手，推及其他二种电路，其中将图解分析法和微变等效电路分析法，作为分析基础来介绍。分析的步骤，首先是电路的静态工作点，然后分析其动态技术指标。对于放大器来说，主要的动态技术指标有电压放大倍数、输入阻抗和输出阻抗。 2.1.共射极基本放大电路的组成及放大作用 在实践中，放大器的用途是非常广泛的，它能够利用三极管的电流控制作用把微弱的电信号增强到所要求的数值，为了了解放大器的工作原理，先从最基本的放大电路学习： 图2.1称为共射极放大电路，要保证发射结正偏，集电极反偏Ib=（V BB-V BE）/Rb，对于硅管V BE约为0.7V左右,锗管约为0.2V左右,I B=(V BB-0.7)/Rb这个电路的偏流I B决定于V BB 和Rb的大小,V BB和Rb一经确定后,偏流I B就固定了,所以这种电路称为固定偏流电路,Rb又称为基极偏置电阻,电容Cb1和Cb2为隔直电容或耦合电容,在电路中的作用是“传送交流,隔离直流”,放大作用的实质是利用三极管的基极对集电极的控制作用来实现的. 上图是共射极放大电路的简化图,它在实际中用得比较多的一种电路组态,放大电路的主要性能指标，常用的有放大倍数、输入阻抗、输出阻抗、非线性失真、频率失真以及输出功率和效率等。对于不同的用途的电路，其指标各有侧重。 初步了解放大电路的组成及简单工作原理后，就可以对放大电路进行分析。主要方法有图解法和微变等效法。 2.2.图解分析法 2.2.1.静态工作情况分析 当放大电路没有输入信号时，电路中各处的电压，电流都是不变的直流，称为直流工作状态简称静态，在静态工作情况下，三极管各电极的直流电压和直流电流的数值，将在管子的特性曲线上确定一点，这点称为静态工作点，下面通过例题来说明怎样估算静态工作点。 解:Cb1与Cb2的隔直作用,对于静态下的直流通路,相当于开路,计算静态工作点时,只需考虑图中的Vcc、Rb、Rc及三极管所组成的直流通路就可以了，I B=（Vcc－0.7）/Rb （I C=βI B+I CEO ） I C=βI B，V CE=V CC－I C R C 如已知β，利用上式可近似估算放大电路的静态工作点。 2.2.2.用图解法确定静态工作点 在分析静态工作情况时,只需研究由V CC、R C、V BB、Rb及半导体三极管所组成的直
基本放大电路计算题,考点
第6章-基本放大电路-填空题： 1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。 2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。 3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。 6．为使电压放大电路中的三极管能正常工作，必须选择合适的。（静态工作点） 7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。（集电极） 9．共集放大电路（射极输出器）是因为信号从极输出而得名。（发射极） 10．射极输出器又称为电压跟随器，是因为其电压放大倍数。（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。（断开） 12．画放大电路的交流通路时，电路中的电容应。（短路） 13．若静态工作点选得过高，容易产生失真。（饱和） 14．若静态工作点选得过低，容易产生失真。（截止） 15．放大电路有交流信号时的状态称为。（动态） 16．当时，放大电路的工作状态称为静态。（输入信号为零） 17．当时，放大电路的工作状态称为动态。（输入信号不为零） 18．放大电路的静态分析方法有、。（估算法、图解法） 19．放大电路的动态分析方法有微变等效电路法、图解法。 20．放大电路输出信号的能量来自。（直流电源） 二、计算题： 1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o 解：（1）接入负载电阻R L前： A u= -βR C/r be= -40×4/1= -160 接入负载电阻R L后： A u= -β(R C// R L) /r be= -40×(4//4)/1= -80 （2）输入电阻r i= r be=1KΩ 输出电阻r o = R C=4KΩ 2、在共发射极基本交流放大电路中，已知U CC= 12V，R C= 4 k，R L= 4 k，R B = 300 k，r be=1K Ω，β=37.5 试求： （1）放大电路的静态值 （2）试求电压放大倍数A u。
