KS线切割教程——第1章 基础知识

第1章基础知识

1.1 概述

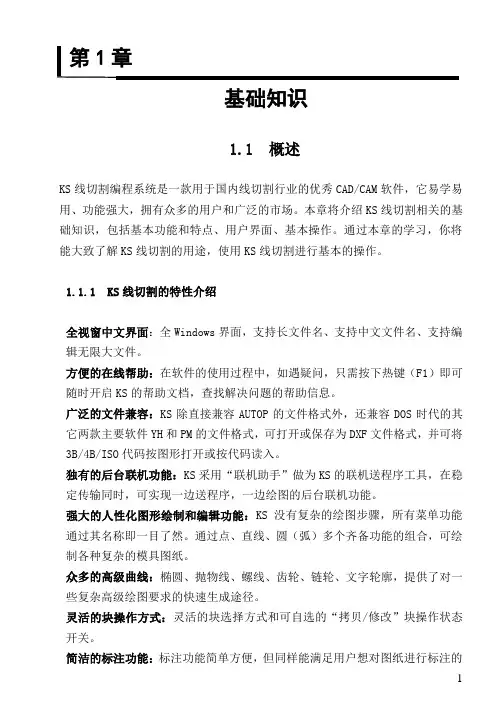

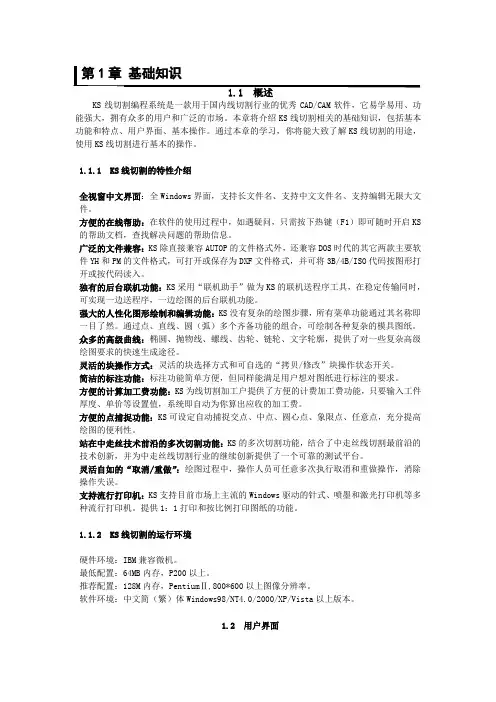

KS线切割编程系统是一款用于国内线切割行业的优秀CAD/CAM软件，它易学易用、功能强大，拥有众多的用户和广泛的市场。本章将介绍KS线切割相关的基础知识，包括基本功能和特点、用户界面、基本操作。通过本章的学习，你将能大致了解KS线切割的用途，使用KS线切割进行基本的操作。

1.1.1 KS线切割的特性介绍

全视窗中文界面：全Windows界面，支持长文件名、支持中文文件名、支持编辑无限大文件。

方便的在线帮助：在软件的使用过程中，如遇疑问，只需按下热键（F1）即可随时开启KS 的帮助文档，查找解决问题的帮助信息。

广泛的文件兼容：KS除直接兼容AUTOP的文件格式外，还兼容DOS时代的其它两款主要软件YH和PM的文件格式，可打开或保存为DXF文件格式，并可将3B/4B/ISO代码按图形打开或按代码读入。

独有的后台联机功能：KS采用“联机助手”做为KS的联机送程序工具，在稳定传输同时，可实现一边送程序，一边绘图的后台联机功能。

强大的人性化图形绘制和编辑功能：KS没有复杂的绘图步骤，所有菜单功能通过其名称即一目了然。通过点、直线、圆（弧）多个齐备功能的组合，可绘制各种复杂的模具图纸。众多的高级曲线：椭圆、抛物线、螺线、齿轮、链轮、文字轮廓，提供了对一些复杂高级绘图要求的快速生成途径。

灵活的块操作方式：灵活的块选择方式和可自选的“拷贝/修改”块操作状态开关。

简洁的标注功能：标注功能简单方便，但同样能满足用户想对图纸进行标注的要求。

方便的计算加工费功能：KS为线切割加工户提供了方便的计费加工费功能，只要输入工件厚度、单价等设置值，系统即自动为你算出应收的加工费。

方便的点捕捉功能：KS可设定自动捕捉交点、中点、圆心点、象限点、任意点，充分提高绘图的便利性。

站在中走丝技术前沿的多次切割功能：KS的多次切割功能，结合了中走丝线切割最前沿的技术创新，并为中走丝线切割行业的继续创新提供了一个可靠的测试平台。

灵活自如的“取消/重做”：绘图过程中，操作人员可任意多次执行取消和重做操作，消除操作失误。

支持流行打印机：KS支持目前市场上主流的Windows驱动的针式、喷墨和激光打印机等多种流行打印机。提供1：1打印和按比例打印图纸的功能。

1.1.2 KS线切割的运行环境

硬件环境：IBM兼容微机。

最低配置：64MB内存，P200以上。

推荐配置：128M内存，PentiumⅡ,800*600以上图像分辨率。

软件环境：中文简（繁）体Windows98/NT4.0/2000/XP/Vista以上版本。

1.2 用户界面

KS 采用全中文界面，在操作者与计算机之间架起了一座人性化的桥梁，鼠标和键盘的交互式方便操作，极大地提高了用户使用软件的兴趣和信心。

1.2.1 用户界面的组成

启动KS 线切割编程系统，将会出现该系统的用户界面。它采用流行的Windows 中文图形界面，主要由标题栏、作图区、菜单栏、工具栏、右手菜单栏、对话状态栏组成。如图1-1所示。

图1-1 KS 线切割用户界面

1.2.2 作图区

作图区是用户进行绘图设计的工作区，位于整个屏幕的中心位置，占据了屏幕的大部分面积，方便为图形提供尽可能多的展示空间。

在绘图区中央设置了一个二维直角坐标系，该坐标为世界坐标系。坐标原点为（0，0），水平方向为X 轴，向右为正，向左为负；垂直方向为Y 轴，向上为正，向下为负。

1.2.3 菜单栏

根据用户需要，KS 提供了几种不同类型的菜单，包括主菜单、右手菜单、快捷菜单等，如图1-2所示。

标题栏

图层工具栏 第二工具栏

第一工具栏

右手菜单栏

对话状态栏

作图区

图1-2 KS线切割菜单

1、主菜单

主菜单位于屏幕顶部，它由一行菜单及下拉子菜单组成，如图1-3所示，具体包括文件、绘制、编辑、查询、视较长、标注、线切割、图块、外部工具、帮助等。单击主菜单的任何一个菜单项，都会下拉出一个子菜单（下拉菜单）。在下拉菜单中，右面有小三角的菜单项还有子菜单。

图1-3 主菜单

2、右手菜单

KS的右手菜单是KS最常使用的菜单栏，它采用同

AUTOP

完全兼容的界面风格。如图1-4所示。

右手菜单分成上下两个部分，下半部分是“右手主菜单”，上半部分是“右手层叠菜单”。“右手主菜单”中包含最常使用的菜单项。选中右手主菜单中的点、直线、圆、标注、相对、块即可在“右手层叠菜单”区打开它们对应的层叠菜单项。

图1-4 右手菜单图1-5 快捷菜单

主菜单

下拉菜单

快捷菜单

右手层叠菜单

右手主菜单

当主窗口较小时，层叠菜单窗口区可能不能显示所有“右手层叠菜单”项，这时就会在层叠菜单窗口区显示向上或向下的箭头，点击这些箭头就可以显示层叠菜单的其它部分。

KS为所有右手菜单项设置了单键的快捷键，其中“右手主菜单”使用独立的快捷键，所有“右手层叠菜单”共用一组小键盘按键（数字0－9、运算符号+-*/、以及小数点.）作为快捷键。在非命令状态，当鼠标停留在右手菜单某个菜单项时，状态栏中将提示该菜单项所使用的快捷键和该菜单项的功能解释。

3、快捷菜单

在非命令状态时，右键点击作图区会弹出KS的快捷菜单，如图1-4所示。根据需要，KS 的快捷菜单可以由用户自由设置。

1.2.4 工具栏

KS的工具栏是一组相关图标的集合。在工具栏中，将鼠标在图标按钮上停留片刻，系统将提示该按钮的功能。当用鼠标左键单击某个按钮，就开始执行相应的功能操作。KS 的工具栏由图层工具栏、第一工具栏和第二工具栏组成。

1.2.5 对话状态栏

KS的对话状态栏执行人机交互和状态显示功能。对话状态栏提示用户输入数据，并接受用户键盘输入的数据，显示光标位置信息，点显示状态和块操作状态。按功能可分为6个区域，下面简单介绍这6个区域的作用。

①②③④⑤⑥

图1-6 对话状态栏

第1区：位于对话状态栏左上角。该部分用于提示用户输入，并接受用户键盘输入的数据。第2区：位于对话状态栏的右下角。该部分显示上一步输入的结果。

第3区：位于对话状态栏下部中间。显示在KS作图区中的相对原点（即最后一个被操作的点）的坐标信息，如果输入相对坐标数据，其相对坐标的相对原点即为该坐标值。

第4区：位于对话状态栏下部中间。用于动态显示光标当前位置绝对坐标值。

第5区：位于对话状态栏下部右侧。用于显示端点的显示状态，当状态为“显示端点”时，线段端点显示为加粗的点；当状态为“隐藏端点”时，线段端点不被显示。

第6区：位于对话状态栏下部右侧。用于显示块操作状态，当状态为“拷贝”时，块操作后原块不变；当状态为“修改”时，块操作后原块将被删除。除块为，“等距偏称”操作也遵循此操作状态。

1.3 基本操作

1.3.1 命令的执行

KS的命令执行有以下两种方式：

⑴鼠标选择方式：根据屏幕显示的状态或提示，用鼠标单击菜单或者工具栏中的图标按钮即可执行相应的操作。例如用鼠标单击右手菜单栏中的“两点直线”，系统将进入绘制两点直线状态。

⑵键盘选择方式：除鼠标选择外，KS还可以用键盘输入快捷键的方式选择执行命令。KS 的右手菜单都有其相应的快捷键，只要单击相应的快捷单键，即可选中此命令。如果系统处于命令执行状态，按下“Alt”键即可退出命令执行状态。

1.3.2 数据输入

KS为方便用户操作，提供了多种数据输入方式：

1、输入相对坐标点，输入格式：@X,Y。如@10,10，即指以相对点为起点，向右、向上单位为10的点。

2、输入角坐标点，输入格式：∠X,Y。如∠30,10，即指以相对原点为起点，逆时针30度，极径为10的点。

3、单键输入，其中字母O指坐标原点；字母X指坐标X轴；字母Y指坐标Y轴。

4、代数式输入，KS允许用户在数据输入时采用代数式，代数式包括加减乘除（+-*/）、乘方（^）、括号和三角函数(正弦Sin、余弦Cos、正切Tan、反正弦ASin、反余弦Acos、反正切Atan等)。如角坐标∠30,10也可以用10*Cos30,10*Sin30表示。

1.3.3 鼠标拾取

KS可以用鼠标拾取作图区显示的所有图形元素，包括点、直线、辅助线、圆、圆弧、标注线。除以上图形元素外，KS根据点捕捉的设置状态还可以捕捉任意点、中点、圆心点、象限点和交点。将鼠标移动到图形对象上，如图1-7所示，并单击鼠标，图形对象即被选中，选中后的图形显示为红色。由于点的尺寸较小，为加强显示，KS在将要捕捉到点时会预先以红色交叉提前提示。

在KS的系统设置里，可以设置“捕捉靶框”的大小，它决定了鼠标移动多近时可以拾取到该图形元素。

图1-7 移动鼠标到图形对象上

1.3.4 窗口选择

这种选择方式用鼠标在作图区的空白处单击，然后沿对角线方向移动鼠标，移动到合适的位置，此时作图区显示的图像如图1-8所示，单击鼠标左键，以这两点为对角点的矩形区域内的图形元素即被拾取。

图1-8 窗口选择

1.4 文件操作

文件操作功能是CAD类软件中必不可少的组成部分。KS提供了完备的文件操作功能，包括文件的新建、打开、并入、保存、数据接口及代码的载入和存盘。

1.4.1 基本文件操作

1、新建文件。

功能：建立一个新文件。

菜单：文件——>新建文件。

工具栏：第一工具栏新建文件图标。

2、打开文件。

功能：打开一个已存在的文件。

菜单：文件——>打开文件。

工具栏：第一工具栏打开文件图标。

注意，由于AUTOP和YH图形文件都使用DAT这个扩展名，所以要打开YH图形文件一定要先将文件类型切换到“开拓YH2.0文件”。

3、并入文件。

功能：并入一个已存在的文件到当前打开的文件中。

菜单：文件——>并入文件。

工具栏：第一工具栏并入文件图标。

4、保存文件。

功能：保存编辑好的图形文件。第一次保存或者同名保存时，请使用“保存”；当要改名保存或要将文件保存到不同的路径时，请使用“另存为”功能。

菜单：文件——>保存/另存为。

工具栏：第一工具栏保存图标。

5、载入代码。

功能：载入已生成的代码文件。

菜单：线切割——>载入代码。

工具栏：第二工具栏载入代码图标。

6、代码存盘。

功能：保存已生成的线切割加工代码。

菜单：线切割——>代码存盘。

工具栏：第二工具栏代码存盘图标。

下图显示了KS常用的“打开/另存为”文件对话框。在KS的“打开/另存为”对话框中，提供了对多个类型图形文件的预览功能。

图1-9 KS的打开/另存为对话框

1.4.2 数据接口

在KS的“打开/另存为”对话框，KS为线切割行业提供了广泛的数据接口。其中文件读入除支持KS本身的“.KS”文件格式外，还支持AUTOP的“.DAT”文件格式、YH的“.CRS/.DAT”文件格式、PM-A95的“.GRA”文件格式、线切割加工代码“.3B/.4B/.ISO”和CAD图形交换文件“.DXF”。在文件存盘方面，除支持支持KS本身的“.KS”文件格式外，还支持AUTOP 的“.DAT”文件格式，CAD的“.DXF”文件格式。

习题

一、思考题

1、KS最常使用的菜单栏是什么，它有什么特性？

2、KS绘制的图形，其默认保存的图形文件后缀是什么？

3、KS的右手快捷菜单是兼容于哪一个线切割软件的风格？

4、KS的相对坐标前缀是什么，角坐标前缀是什么？

5、KS中提示用户操作、接受用户键盘输入数据的窗口是什么？

6、如何打开YH的图形文件？

二、上机练习题

1、通过上机熟悉KS的界面和界面上各个组成部分的基本功能。

2、练习KS的各种输入方式，特别是代数式输入。

3、练习KS文件的新建、打开、并入、保存、另存为等基本操作。
