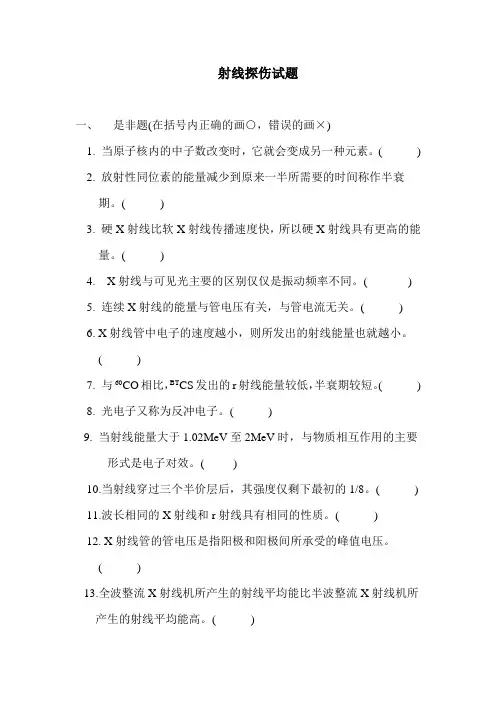

射线探伤试题

一、是非题(在括号内正确的画○，错误的画×)

1. 当原子核内的中子数改变时，它就会变成另一种元素。( )

2. 放射性同位素的能量减少到原来一半所需要的时间称作半衰

期。( )

3. 硬X射线比软X射线传播速度快，所以硬X射线具有更高的能

量。( )

4. X射线与可见光主要的区别仅仅是振动频率不同。( )

5. 连续X射线的能量与管电压有关，与管电流无关。( )

6. X射线管中电子的速度越小，则所发出的射线能量也就越小。

( )

7. 与60CO相比，BT CS发出的r射线能量较低，半衰期较短。( )

8. 光电子又称为反冲电子。( )

9. 当射线能量大于1.02MeV至2MeV时，与物质相互作用的主要

形式是电子对效。( )

10.当射线穿过三个半价层后，其强度仅剩下最初的1/8。( )

11.波长相同的X射线和r射线具有相同的性质。( )

12. X射线管的管电压是指阳极和阳极间所承受的峰值电压。

( )

13.全波整流X射线机所产生的射线平均能比半波整流X射线机所

产生的射线平均能高。( )

14. X射线机焦点应尽可能小一些，以防止靶过份受热。( )

15. X射线机操作时高压升不上和高压跳闸属于同一类故障。( )

16.192Ir射线源产生的射线主要成份是能量几乎呈连续分布的“白色X射线”。( )

17.所谓“潜影”就是在没有强光灯条件下不能看到的影像。( )

18.在实际应用范围内，射线线质对胶片特性曲线的形状基本上无影响。( )

19.胶片灰雾度包括片基固有密度和化学灰雾度密度两部份。( )

20.胶片对比度和主因对比度均与工件厚度变化引起的黑度差有关。( )

21.可使用微粒胶片弥补因几何不清晰度而降低的射线照相灵敏度。( )

22.用增大射源到胶片距离的方法可减小射线照相固有不清晰度。( )

23.增大最小可见对比度△Dmin,有助于识别小缺陷。( )

24.一般说来，胶片粒度大的衬度小，粒度小的衬度就大。( ) 25对某一曝光曲线，应使用同一类型的胶片，但可更换不同的X 射线机。( )

26.胶片曝不部份愈多，耗费的显影液也愈多。( )

27.定影液两个作用是：溶解未曝光的AgBr和坚膜作用。( )

28.人体对射线最敏感的是白血球。( )

29.胶片剂量计和袖珍剂量笔的工作原理均基于电离效应。( )

30.暗室内的工作人员在冲洗胶片的过程中，会受到胶片上感生的

射线照射，因而白血球

也会降低。( )

二、选择题(将正确答案√的代号填在括号内)

1.射线探伤中所采用的X、r射线是属于：

A. 电磁波

B.冲击波C声波D余弦波

2.中子射线照相中所使用的中子射线是一种由中子组成的粒子流，

中子一般是：

A带有正电B带有负电C不带电荷D带交流电3.产生X射线的方法是使高速电子在某一固体上突然减速，这一固

体为：

A灯丝B靶C阳极D阴极4.为了最有效地产生X射线，X光管中的靶应选择下列哪种材料制

造：

A密度高，原子序数高的材料B原子序数高，熔点高的材料C原子序数低，熔点低的材料D密度低，原子序数5.厚度为200㎜的钢材工件r射线探伤时，最合适的r线源为：

A192Ir B60Co C137Cs D170Tm

6.厚度为75毫米的钢材工件r射线探伤时，最合适的r线源为：

A192Ir B60Co C137Cs D170Tm

7.192Ir r射线源的半衰期，铅半价层，能量和RHM值为多少：

A.30年、8.4毫米、0.66Mev、0.34

B.53年、13毫米、1.33-1.77Mev、1.32

C.73天、2.8毫米、0.32Mev、0.55

D.128天、1毫米、0.54Mev、0.003

8.r线源所产生的r射线强度为初始强度的一半所间隔的时间称为

半衰期，其数学表达式：

0.693 0.693 0.693 λ

A. t= λ

B. t= Io

C. t= I

D.t= 0.693

式中：λ----r线源的衰变常数t-----r线源的半衰期

Io-------r线源的初始强度I------r线源的强度

9.X光机技术性能指标中所给定的焦点是指：

A.几何焦点尺寸

B.光学焦点尺寸C靶的几何尺寸

D电子流的尺寸

10.在一般工业射线照相中，使用中等能量的X射线，下列哪种效

应是最主要的：

A光电效应B康普顿效应C电子对的产生D衍射效应

11. r射线的最短波长可用下列哪一公式进行计算：

12.4 12.4 12.4

12.4

A.λmin= V Bλmin= V Cλmin= V Dλmin= V2

○

式中：λmin----射线的最短波长(单位A) V----X光机管电压(单位KV)

12.X射线的最大波长(λmax)约为最短波长(λmin)的几倍？

A.2倍

B.3倍

C.1.5倍

D.4倍

13.同位素源的放射性比度常用单位为：

A.Mev

B.ci/g Cr/n

Dr/ei

14.下列哪种同位素的半衰期最长？

A 170Tm B60Co C 192Ir D137Cs

15.r射线所使用的r线源大都是：

A.天然放射性同位素源B反应堆 C.人工放射性同位素源

D加速器

16.X光管的靶通常用什么材料制造？

A.铜

B.铅

C.钨

D.金刚钻

17.两个强度相同但放射性比度不同的r线源，放射性比度低的源比

放射性比度高的源具有什么特点？

A.尺寸较小

B.半衰期较短

C.尺寸较大

D.能产生硬质r线

18.X光管可承受的负荷大小取决于：

A.阴极材料成份

B.电压波形

C.靶的尺寸和冷却散热效率

D.阳极和阴极之间的距离

19.在射线照相时使用透度计的主要目的是：

A.测量照相黑度值B测量几何不清晰度

C监视照相的自身质量和照相灵敏度D测定照相梯度

20.一张质量良好的射线照相必须具备什么条件？

A.适当的黑度和反差

B.适当的清晰度和一定的灵敏度

C.不应有影响观察缺陷的伪像

D.上述三点都必须具备

试题答案

一、是非题

1. ×

2. ×

3. ×

4. ○

5.○

6. ○

7. ×

8. ×

9. ×10. ○11.○12.○13. ○14.×15. ×16. ○17. ×18.○19. ○20.×21.×22.×23.×24. ×

25. ×26. ○27.○28. ○29. ○30. ×

二、选择题

1.A

2. C

3. B

4.B

5. B

6. A

7. C

8. A

9. B 10. B 11. A 12. A 13.B 14.D 15.C 16. C 17. C 18. C 19. C 20.D
