2019年浙江省宁波市中考物理试卷-(含答案)

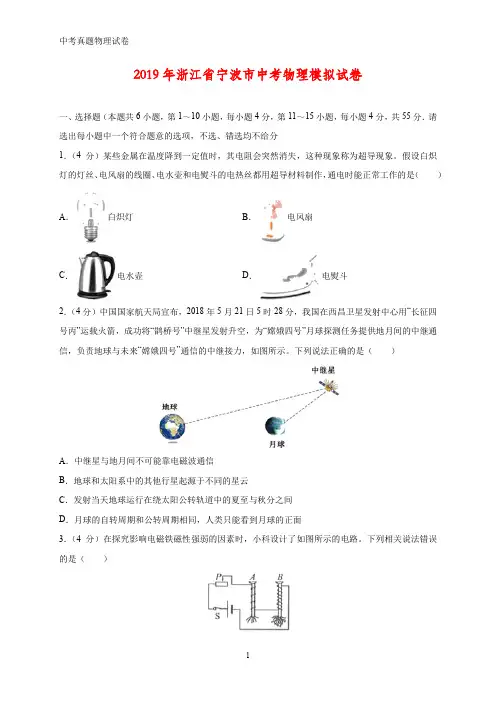

2019年浙江省宁波市中考物理试卷

一、选择题（共55分）

1．（4分）某些金属在温度降到一定值时，其电阻会突然消失，这种现象称为超导现象。假设白炽灯的灯丝、电风扇的线圈、电水壶和电熨斗的电热丝都用超导材料制作，通电时能正常工作的是（）

A．白炽灯B．电风扇

C．电水壶D．电熨斗

2．（4分）中国国家航天局宣布，2018年5月21日5时28分，我国在西昌卫星发射中心用“长征四号丙”运载火箭，成功将“鹊桥号”中继星发射升空，为“嫦娥四号”月球探测任务提供地月间的中继通信，负责地球与未来“嫦娥四号”通信的中继接力，如图所示。下列说法正确的是（）

A．中继星与地月间不可能靠电磁波通信

B．地球和太阳系中的其他行星起源于不同的星云

C．发射当天地球运行在绕太阳公转轨道中的夏至与秋分之间

D．月球的自转周期和公转周期相同，人类只能看到月球的正面

3．（4分）在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。下列相关说法错误的是（）

A．通过电磁铁A和B的电流相等

B．电磁铁A、B上方的磁极极性不同

C．电磁铁B的磁性强于电磁铁A的磁性

D．向右移动滑片P，电磁铁A、B的磁性都减弱

4．（4分）图甲是透过空玻璃杯观察到的玻璃杯后白纸上的箭头方向；逐渐向杯中加入半杯水，水静止时观察到箭头的方向发生了变化，如图乙所示。下列说法正确的是（）

A．甲、乙都是光的反射形成的实像

B．甲、乙都是光的折射形成的虚像

C．甲是光的折射形成的实像，乙是光的折射形成的虚像

D．甲是光的折射形成的虚像，乙是光的折射形成的实像

5．（3分）如图所示，电源电压恒定，当开关S1和S2断开、S3闭合时，电压表的示数是2.0V，电流表的示数是0.1A，当开关S1和S2闭合、S3断开时，电压表的示数是6.0V，则此时（）

A．电路总电阻为60Ω

B．电流表读数为0.3A

C．R2的功率为0.9W

D．1min内电路消耗的总电能为108J

6．（3分）如图所示，物体A的重力为180N，物体B的重力为15N．物体A受到一个水平

向右的拉力F，拉力F的功率为3W，在拉力F的作用下，物体B在2s内匀速上升0.3m。

不计滑轮、绳子的自重及它们之间的摩擦，下列说法错误的是（）

A．拉力F大小为40N

B．2s内，物体B克服重力做功4.5J

C．拉力F做的功等于物体B克服重力做的功

D．物体A向右做匀速直线运动的速度为0.075m/s

二、填空题（本题共3小题，每空2分）

7．（4分）18世纪末，科学家为研究摩擦生热，用钝钻头给炮膛钻孔，把炮膛浸在水里，随着钻头不停地转动，水可以在两个半小时之内沸腾起来。在这个过程中，是通过途径使炮膛的内能增加，水的沸腾属于物态变化中的现象。

8．（4分）如图所示，一支激光笔固定在平面镜正上方，发出的光垂直照射在平面镜上模拟法线；另一支激光笔固定在转盘侧面的细杆上，发出的光在平面镜上会发生反射。将装置按如图箭头方向转过90°后，发现入射光线、法线和反射光线都被细杆挡住了，这是由于的缘故。这个现象也证明了入射光线、法线和反射光线在上。

9．（6分）如图甲所示的电路是由半导体材料制成的电阻元件Z和定值电阻R构成的，改变电源电压，根据读取的电压表和电流表的数值，绘制出如图乙所示的U﹣I曲线。请根据图象回答下列问题：

（1）电阻元件Z的阻值与温度的关系：。

（2）当Z两端电压为2V时，Z消耗的电功率为W。

（3）当电源电压为7V时，电流表的读数为0.2A，则定值电阻R＝Ω。

三、实验探究题（本题共2小题，每空3分）

10．（9分）路由器是一种无线上网设备，信号由一个“黑管”向各处发射。小科对如何增强路由器的信号进行了如下探究：

【实验器材】路由器1个、用不同材质制成的大小形状均相同的碗状信号增强器若干个、Wi﹣Fi分析仪1个、卷尺1个

【实验过程】如图所示，路由器发出稳定信号，沿碗状信号增强器的朝向直线移动Wi ﹣Fi分析仪，直至找到信号强度为﹣50dBm处（dB是网络信号强度的单位，网络信号强度一般在﹣110dBm至﹣20dBm之间，值越大表示信号越强），用卷尺测量出该处到路由器的距离。在同一位置上先后安装不同材质的碗状信号增强器，并使它的朝向与原来一致，用同样的方法测出信号强度为﹣50dB处到路由器的距离。记录数据如表：实验序号材质信号强度为﹣50dB

处到路由器的距离

1无6m

2陶瓷9m

3不锈钢13m

4铁14m

5铝16m

【实验反思】

（1）碗状信号增强器能增强信号的原因是：路由器发出的电磁波会像光一样在碗状信号增强器表面发生现象。

（2）根据上述实验可知：相同条件下，材料制成的信号增强器的增强效果比其他材料好。

（3）实验后，小科认为碗状信号增强器对路由器信号的增强效果除了跟材料有关，可能

还跟其他因素有关。他另取一个大小形状均相同的铝制碗状信号增强器，将它的表面用小刀划成坑坑洼洼，进行实验。这样操作的目的是为了研究。

11．（9分）在“探究杠杆平衡条件”实验中，小科用一块T形板对实验装置进行改进。如图甲所示，T形板上有槽口ab和卡口cd，T形板通过槽口ab可以绕着杠杆的O点自由旋转并上下移动，弹簧测力计与一根质量可以忽略的碳素细棒MN相连，碳素细棒MN 刚好卡入T形板的卡口cd，如图乙所示。

（1）小思认为要完成这个实验，还需要一把刻度尺，但小科认为只要在T形板上稍微进行改进，不添加器材也可完成实验。小科对T形板进行的改进方法是。

（2）利用这个装置进行实验的优点为：。

（3）小科在实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图象，如图丙所示。请根据图象推算，当L1为5cm时，F1为N。

四、解答题（本题共3小题，第27、28、29小题各6分，第30小题4分，第31小题7分，第32小题10分，第33小题11分，共50分）

12．（4分）如图所示为一辆玩具气球小车。气球充满气后，打开喷气口阀门，小车向左运动。请你运用科学知识解释此现象形成的原因。

13．（7分）近年来越来越多的人喜欢骑单车健身。某公司设计了一款轻便易用的USB发电机，主体部分为一个黑色盒子，内置电池及发电装置，只需将它固定在单车后轮并穿过车链，当踩动车链时，即可产生电能。该产品同时还附设一条USB线，将之固定在车把上，即可为手机等装置充电。请回答下列问题：

（1）从能量转化角度分析，USB发电机将能转化为电能。

（2）小科骑该款单车20min行驶了5km，求他的骑行速度。

（3）设USB发电机内部电池和手机的初始电量都为0，输出电流与骑车速度之间的关系如下表。若小科以18km/h的速度边骑单车边给手机充电，要将电池容量为1800mA?h的手机充电量达50%，至少需要骑车多少时间？

骑车速度/km?h﹣11014182226

输出电流/mA220280360450580

14．（11分）如图甲所示的柱状容器底部放有一个体积为600cm3的长方体物块（物块与容器底不密合），逐渐向容器内倒入水，测得容器底部受到物块的压力F随水的深度h变化的关系图象如图乙所示，并将加入水的总体积V总和对应水的深度h记录在下表中。

V总/cm3160320480640800960

h/cm81624313539

（1）结合图乙和表中数据分析，当加入水的总体积V总＝640cm3时，物块处于（填“漂浮”“悬浮”或“沉底”）状态；

（2）图乙中h2＝cm；

（3）物块受到的最大浮力是多大？

（4）如果图乙中F2＝1.2N，则该物块的重力是多少？容器内不加水时，物体对容器底部的压强是多大？

2019年浙江省宁波市中考物理模拟试卷

参考答案与试题解析

一、选择题（本题共6小题，第1～10小题，每小题4分，第11～15小题，每小题4分，共55分．请选出每小题中一个符合题意的选项，不选、错选均不给分

1．【分析】假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作。

【解答】解：ACD、白炽灯灯丝、电水壶、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电水壶不能煮饭，电熨斗不能熨衣服，故ACD错误。

B、电风扇的核心元件是电动机，导体有电阻时，电动机工作，电能转化为机械能和内能，

假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好，故B正确。

故选：B。

2．【分析】①电磁波的传播不需要介质，电磁波可以传递信息；

②康德﹣拉普拉斯星云说认为，太阳系是由一块星云收缩形成的，先形成的是太阳，然

后形成了行星；

③地球围绕太阳公转时，地轴与公转轨道的平面成66.5°的固定倾角，这就使得一年内

太阳光线的直射点有规律地在南北回归线之间移动。当太阳光线直射赤道时是北半球的春分日（3月21日前后）或秋分日（9月23日前后）；当太阳光线直射北回归线时是北半球的夏至日（6月22日前后）；当太阳光线直射南回归线时是北半球的冬至日（12月22日前后）；

④月球是地球唯一的卫星，绕地球公转与自转的周期相同，人类在地球上看到的月球永

远是固定半球，从来都看不到另一半球（背面）。

【解答】解：A、地月之间是真空状态，电磁波可以正常传播，所以中继星与地月间必须靠电磁波通信。故A错误；

B、根据康德﹣拉普拉斯星云学说，地球和太阳来自同一星云。故B错误；

C、夏至日是6月22日前后，所以2018年5月21日地球运行在绕太阳公转轨道中的春

分与夏至之间。故C错误；

D、因为月球的自转周期与其绕地球的公转周期相同，所以我们只能看到月球的同一面。

故D正确。

故选：D。

3．【分析】（1）两个电磁铁是串联的，电流相等。

（2）根据安培定则判断极性。

（3）根据电磁铁磁性强弱的影响因素分析。

【解答】解：A、电磁铁A和B串联在电路中电流相等。说法正确。

B、根据安培定则可以判断A电磁铁的磁极如图红色，B电磁铁的磁极如图蓝色，可以

判断A、B上方的磁极极性相同。说法错误。

C、AB电磁铁的电流相同，铁芯相同，B的线圈匝数多，B电磁铁磁性强。说法正确。

D、向右移动滑片，电路电阻变大，电流变小。电磁铁的匝数、铁芯都没有变化，电流都

变小，电磁铁磁性都变弱。说法正确。

故选：B。

4．【分析】（1）透过空玻璃杯观察到的玻璃杯后白纸上的箭头，是光经过两次折射（两次通过玻璃）形成的虚像；

（2）根据凸透镜成像的三种情况和应用进行判断：

u＞2f，成倒立、缩小的实像，应用于照相机。

2f＞u＞f，成倒立、放大的实像，应用于幻灯机。

u＜f，成正立、放大的虚像，应用于放大镜。

【解答】解：甲图的箭头是通过空玻璃杯看到的，是光经过两次折射（两次通过玻璃）形成的虚像；

逐渐向杯中加入半杯水（相当于凸透镜），乙图的箭头与甲反向，且是放大的，

根据凸透镜成像规律：当2f＞u＞f，成倒立、放大的实像，可知乙是光的折射形成的实像；故ABC错误，D正确。

故选：D。

5．【分析】（1）当开关S1和S2闭合、S3断开时，R1与R2并联，电压表测电源两端的电压，

根据电压表的示数可知电源两端的电压；当开关S1和S2断开、S3闭合时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，根据欧姆定律求出R1的阻值，根据串联电路的电压特点求出R2两端的电压，再根据欧姆定律求出R2的阻值；

（2）当开关S1和S2闭合、S3断开时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，根据电阻的并联求出电路的总电阻，根据欧姆定律求出干路电流表的读数，根据并联电路的电压特点和P＝UI＝求出R2的功率，根据W＝UIt＝W＝t求出1min内电路消耗的总电能。

【解答】解：（1）当开关S1和S2闭合、S3断开时，R1与R2并联，电压表测电源两端的电压，则电源两端的电压U＝6.0V；

当开关S1和S2断开、S3闭合时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，

由I＝可得，R1的阻值：

R1＝＝＝20Ω；

因串联电路中总电压等于各分电压之和，

所以，R2两端的电压：

U2＝U﹣U1＝6.0V﹣2.0V＝4.0V，

则R2的阻值：

R2＝＝＝40Ω；

（2）当开关S1和S2闭合、S3断开时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，

因并联电路中总电阻的倒数等于各分电阻倒数之和，

所以，电路的总电阻：

R＝＝＝12Ω，故A错误；

干路电流表的读数：

I＝＝＝0.5A，故B错误；

因并联电路中各支路两端的电压相等，

所以，R2的功率：

P2＝＝＝1.2W，故C正确；

1min内电路消耗的总电能：

W＝t＝×60s＝180J，故D错误。

故选：C。

6．【分析】（1）利用速度公式求物体上升速度，由图知，n＝2，拉力F端移动速度大于物体上升速度的；利用P＝＝＝Fv求拉力；

（2）利用W﹣Gh求2s内物体B克服重力做功；

（3）利用W＝Pt求拉力做的总功，进而比较拉力F做的功、物体B克服重力做的功。

【解答】解：

AD、物体上升速度v物＝＝＝0.15m/s，由图知，n＝2，拉力F端移动速度v＝v

＝×0.15m/s＝0.075m/s；由P＝＝＝Fv可得拉力F＝＝＝40N，故物

AD正确；

B、2s内，物体B克服重力做功W有用＝Gh＝15N×0.3m＝4.5J，故C正确；

C、拉力做的总功W总＝Pt＝3W×2s＝6J，所以拉力F做的功大于物体B克服重力做的

功，故C错。

故选：C。

二、填空题（本题共3小题，每空2分）

7．【分析】内能的改变方式有两种，分别是做功和热传递；做功是能量的转化，热传递是能量的转移；

沸腾是汽化的一种形式。

【解答】解：由题意可知，用钝钻头给炮膛钻孔，属于摩擦生热现象，是通过做功途径使炮膛的内能增加；

水的沸腾，是从液态变为气态的过程，属于物态变化中的汽化现象。

故答案为：做功；汽化。

8．【分析】法线与平面镜垂直；反射光线、入射光线和法线在同一平面内，可以通过硬纸板显示光路。

【解答】解：法线与平面镜是垂直的，红色激光笔发出的光垂直射向平面镜上的O点，可以显示法线的位置；沿水平方向缓慢转动圆台，当我们观察到入射绿光、入射红光和反射绿光看起来重合时，可以根据光的传播路径来证明三线在同一平面内。

故答案为：光沿直线传播；同一平面。

9．【分析】由图甲可知，定值电阻R与半导体材料制成的电阻元件Z串联，电压表测Z两端的电压，电流表测电路中的电流。

（1）根据图乙读出几组Z两端的电压和对应的电流值，根据欧姆定律求出对应的电阻值，根据P＝UI可知其电功率变化，从而得出温度变化，然后得出电阻元件Z的阻值与温度的关系；

（2）根据图乙可知当Z两端电压为2V时通过的电流，利用P＝UI求出Z消耗的电功率；

（3）当电源电压为7V时，电流表的读数为0.2A，根据图乙读出Z两端的电压，利用串联电路的电压特点求出定值电阻R两端的电压，再根据欧姆定律求出定值电阻R的阻值。

【解答】解：由图甲可知，定值电阻R与半导体材料制成的电阻元件Z串联，电压表测Z两端的电压，电流表测电路中的电流。

（1）由图乙可知，当Z两端的电压分别为1.0V、2.0V、3.0V、4.0V时，对应的电流依次为0.04A、0.10A、0.20A、0.42A，

由I＝的变形式R＝可得，对应的电阻依次为25Ω、20Ω、15Ω、9.5Ω，

由P＝UI可知，电阻元件Z的功率变大，相同的时间内产生的热量多，温度升高，所以，电阻元件Z的阻值与温度的关系：温度越高，电阻越小；

（2）由图乙可知，当Z两端电压为2V时，通过的电流为0.10A，

则Z消耗的电功率：P Z＝U Z I Z＝2V×0.10A＝0.2W；

（3）当电源电压为7V时，电流表的读数为0.2A，由图象可知，此时Z两端的电压：U Z′＝3V，

因串联电路中总电压等于各分电压之和，

则定值电阻R两端的电压：U R＝U﹣U Z′＝7V﹣3V＝4V，

定值电阻的阻值：R＝＝＝20Ω。

故答案为：（1）温度越高，电阻越小；（2）0.2；（3）20。

三、实验探究题（本题共2小题，每空3分）

10．【分析】本题介绍了路由器是一种无线上网设备，信号由一个“黑管”向各处发射。并

对如何增强路由器的信号进行了探究。

【解答】解：（1）碗状信号增强器能增强信号的原因是：路由器发出的电磁波会像光一样在碗状信号增强器表面发生反射现象；

（2）通过对表格中1、2、3、4、5实验数据的分析，我们的结论：相同条件下，铝材料制成的信号增强器的增强效果比其他材料好；

（3）控制大小形状均相同的铝制碗状信号增强器，在它的表面用小刀划成坑坑洼洼，进行实验。这样操作的目的是为了研究路由器信号的增强效果跟碗状信号增强器反射面的粗糙程度是否有关。

故答案为：（1）反射；（2）铝；（3）路由器信号的增强效果跟碗状信号增强器反射面的粗糙程度是否有关。

11．【分析】（1）杠杆上有刻度，ab上再标有刻度，根据勾股定理可以求出动力臂长度。

（2）进行多次实验，使实验结论具有普遍性。

（3）任意找出动力和动力臂，计算动力和动力臂的乘积，根据动力和动力臂的乘积不变求出。

【解答】解：（1）杠杆上有刻度，ab上再标有刻度，根据勾股定理可以求出动力臂长度，所以在ab上标上刻度即可。

（2）在弹簧测力计测量范围内，弹簧测力计可以倾斜到任意位置，完成多次测量，且方便测量出相应的力臂长度，使实验结论更加可靠。

（3）阻力和阻力臂不变，阻力和阻力臂的乘积不变，所以动力和动力臂的乘积也不变，3N×10cm＝F×5cm

所以，F＝6N

故答案为：（1）在T形板的槽口ab上标上刻度；（2）可以改变拉力方向，且方便测量出相应的力臂长度，使实验结论更加可靠；（3）6。

四、解答题（本题共3小题，第27、28、29小题各6分，第30小题4分，第31小题7分，第32小题10分，第33小题11分，共50分）

12．【分析】物体间力的作用是相互的，据此分析回答。

【解答】答：气球充满气后，打开喷气口阀门，由于气球收缩给球内气体一个压力，使球内气压大于大气压，球内气体向右喷出，由于力的作用是相互的，球内气体对球产生向左的反作用力，从而使小车向左运动。

13．【分析】（1）发电机可将机械能转化为电能；

（2）直接运用速度的公式可计算骑行的速度；

（3）由表中查出以18km/h的速度骑行时的输出电流，用总充电量的50%除以这个电流值，即可得出时间的大小。

【解答】解：（1）由题意可知，“当踩动车链时，即可产生电能”这一过程中发电机可将机械能转化为电能；

（2）他的骑行速度：v＝＝＝15km/h；

（3）当车速为18km/h时，查表可知，此时输出的电流为360mA，

则要将电池容量为1800mA?h的手机充电量达50%，至少需要的骑车时间为：

t＝＝＝2.5h。

答：（1）机械；

（2）小科骑该款单车的平均速度是15km/h。

（3）要使手机充电量达50%，至少需要骑车2.5h。

14．【分析】（1）容器底部受到物块的压力F＝F支＝G﹣F浮，当浮力不在变大时，容器底部受到物块的压力F也不再发生变化，若F不为零则物体处于沉底状态；若F为零则物体处于悬浮和漂浮状态，由此可知：水的深度从h2以后物体处于沉底状态；再根据水的深度变化即可判断当加入水的总体积V总＝640cm3时物块是否处于浸没即可；

（2）水的深度h2正是物块刚刚浸没的状态，所以与物块的高度相等，根据加水160cm3时水的深度变化求出此时水的横截面积S1，根据加水800cm3到960cm3时水的深度变化求出此时水的横截面积S2，由于当加入水的总体积V总＝640cm3时物块处于浸没状态，所以容器的底面积S容，则S容＝S2，S物＝S容﹣S1＝S2﹣S1，据此即可求出物块的底面积，然后根据物块的体积求出物块的高度，即为h2；

（3）物块浸没时受到浮力最大，根据F浮＝ρgV排即可求出最大浮力；

（4）如果图乙中F2＝1.2N，根据物块受力平衡即可求出该物块的重力；容器内不加水时，物体对容器底部的压力等于物块的重力，利用p＝即可求出物体对容器底部的压强。

【解答】解：（1）根据力的合成可知：容器底部受到物块的压力F＝F支＝G﹣F浮，所以，容器底部受到物块的压力F不再发生变化，且不为零，由此可知物体处于沉底状态；即水的深度从h2以后物体处于沉底状态；

由表中数据分析，加水480cm3之内时，每加水160cm3水的深度增加8cm，变化时均匀

的；当加入水的总体积V总＝640cm3时，即从加水480cm3到640cm3时，加水160cm3水的深度只增加7cm，由此可知：当加入水的总体积V总＝640cm3时，物块已经浸没；所以当加入水的总体积V总＝640cm3时，物块处于沉底状态；

（2）加水160cm3时水的深度增加8cm，则此时水的横截面积S1＝＝＝20cm2；

加水800cm3到960cm3时水的深度增加4cm，则此时水的横截面积S2＝＝

＝40cm2；

由于S容＝S2，

则S物＝S容﹣S1＝S2﹣S1＝40cm2﹣20cm2＝20cm2，

所以，水的深度h2＝h物＝＝＝30cm；

（3）物块浸没时浮力最大，V排＝V物＝600cm3＝6×10﹣4m3，

则F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×6×10﹣4m3＝6N；

（4）如果图乙中F2＝1.2N，则该物块的重力G＝F浮+F2＝6N+1.2N＝7.2N，

容器内不加水时，物体对容器底部的压力等于物块的重力，即F＝G＝7.2N，

物体对容器底部的压强p＝＝＝3600Pa。

答：（1）沉底；

（2）30；

（3）物块受到的最大浮力是6N；

（4）如果图乙中F2＝1.2N，则该物块的重力是7.2N；容器内不加水时，物体对容器底部的压强是3600Pa。
