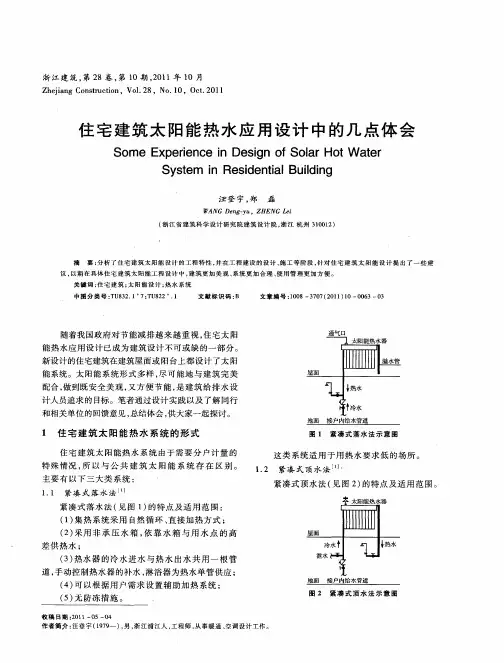

住宅建筑中常用的太阳能热水系统形式

1,分户式系统

住宅建筑中常见的太阳能热水系统主要有分户式和集中式俩种系统

分户式系统是最常见的系统形式,各家各户自成独立的系统,没有各户之间的流量分配问题,以及复杂的控制问题,安全隐患也比较好解决。但由于各户之间使用的不平衡,不能够充分利用太阳能集热设施,利用率不高,从而造价相对较高。分户式又分分体式和整体式两种形式。

2,集中式系统

集中式的太阳能热水系统是指集中集热和集中供热,集中集热系统太阳能利用效率高,热水资源实现共享。系统通过集热器集中集热,将热水放于储水箱中,水温达到设定温度时,热水进入恒温水箱储存供用户使用,没有达到要求时启用辅助加热设施加热后进入恒温水箱,系统可根据要求实现24小时供水或定时供水。

集中式太阳能热水系统集成化程度高,管路简单,初期投资较少。但由于系统集中运行,一旦某点出现故障,维修服务不及时,则将影响一大片用户,使许多用户热水供应不能得到保证。且在管路系统设计不当时,会出现支管较长,使用时需先放出较多冷水,浪费水资源。

3,半集中式系统

半集中式太阳能热水系统的原理为:集热器集中集热,通过循环泵将热水输送到每个用户的承压水箱中,通过判断水箱中的水温和集热管中温度由温差控制启动电磁阀,在水箱中采用换热盘管将水箱中的水加热,用水时,热水由冷水顶出,水压温度。各户单独使用,热水资源分配均匀,集热部分可承压运行,系统闭式循环,避免因水质引起管路和集热器结垢,运行控制方式简单。该系统的最大特点是将热水储存于每户中,这样可以水箱的占地面积。

太阳能系统形式的特点:

1.分户式太阳能热水系统的优缺点:

A分户式太阳能热水系统的独立性能好,各户单独使用,互不影响,管理方便

B 分户式太阳能热水系统管路较多,总成本高于集中式太阳能热水系统。

2.集中式太阳能热水系统的优缺点:

A集中式太阳能热水系统的集成化程度高,集中储热有利于降低造价并减少热损失;集中辅助加热系统能源利用效率高;热水集中供应可优化设计,管路简单;干管循环回水保证供水品质,但支管较长的用户放冷水量较多,系统必须考虑回水。

B对于住宅小区,集中式太阳能热水系统相对分户式太阳能热水系统,具有初投资少,集成化程度高的优势,同时模块化的集热器与建筑结合也比较美观。

C集中式太阳能热水系统需分户计量收取生活热水费,物业管理难度大。
