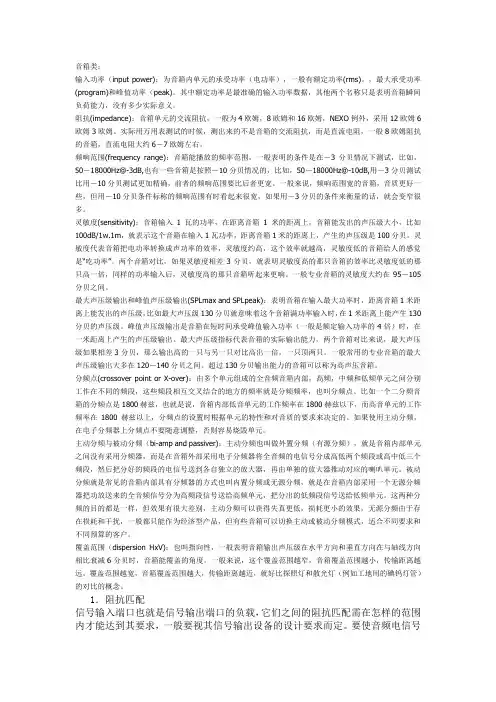

音响中英文名词及解释一音箱类

音箱类：

输入功率（input power)：为音箱内单元的承受功率（电功率），一般有额定功率(rms)。，最大承受功率(program)和峰值功率（peak)。其中额定功率是最准确的输入功率数据，其他两个名称只是表明音箱瞬间负荷能力，没有多少实际意义。

阻抗(impedance)：音箱单元的交流阻抗，一般为4欧姆，8欧姆和16欧姆，NEXO例外，采用12欧姆6欧姆3欧姆。实际用万用表测试的时候，测出来的不是音箱的交流阻抗，而是直流电阻，一般8欧姆阻抗的音箱，直流电阻大约6－7欧姆左右。

频响范围(frequency range)：音箱能播放的频率范围，一般表明的条件是在－3分贝情况下测试，比如，50－18000Hz@-3dB,也有一些音箱是按照－10分贝情况的，比如，50－18000Hz@-10dB,用－3分贝测试比用－10分贝测试更加精确，前者的频响范围要比后者更宽。一般来说，频响范围宽的音箱，音质更好一些，但用－10分贝条件标称的频响范围有时看起来很宽，如果用－3分贝的条件来衡量的话，就会变窄很多。

灵敏度(sensitivity)：音箱输入1瓦的功率，在距离音箱1米的距离上，音箱能发出的声压级大小，比如100dB/1w.1m，就表示这个音箱在输入1瓦功率，距离音箱1米的距离上，产生的声压级是100分贝。灵敏度代表音箱把电功率转换成声功率的效率，灵敏度约高，这个效率就越高，灵敏度低的音箱给人的感觉是“吃功率”。两个音箱对比，如果灵敏度相差3分贝，就表明灵敏度高的那只音箱的效率比灵敏度低的那只高一倍，同样的功率输入后，灵敏度高的那只音箱听起来更响。一般专业音箱的灵敏度大约在95－105分贝之间。

最大声压级输出和峰值声压级输出(SPLmax and SPLpeak)：表明音箱在输入最大功率时，距离音箱1米距离上能发出的声压级，比如最大声压级130分贝就意味着这个音箱满功率输入时，在1米距离上能产生130分贝的声压级。峰值声压级输出是音箱在短时间承受峰值输入功率（一般是额定输入功率的4倍）时，在一米距离上产生的声压级输出。最大声压级指标代表音箱的实际输出能力，两个音箱对比来说，最大声压级如果相差3分贝，那么输出高的一只与另一只对比高出一倍，一只顶两只。一般常用的专业音箱的最大声压级输出大多在120－140分贝之间。超过130分贝输出能力的音箱可以称为高声压音箱。

分频点(crossover point or X-over)：由多个单元组成的全音频音箱内部，高频，中频和低频单元之间分别工作在不同的频段，这些频段相互交叉结合的地方的频率就是分频频率，也叫分频点。比如一个二分频音箱的分频点是1800赫兹，也就是说，音箱内部低音单元的工作频率在1800赫兹以下，而高音单元的工作频率在1800赫兹以上，分频点的设置时根据单元的特性和对音质的要求来决定的。如果使用主动分频，在电子分频器上分频点不要随意调整，否则容易烧毁单元。

主动分频与被动分频（bi-amp and passiver)：主动分频也叫做外置分频（有源分频），就是音箱内部单元之间没有采用分频器，而是在音箱外部采用电子分频器将全音频的电信号分成高低两个频段或高中低三个频段，然后把分好的频段的电信号送到各自独立的放大器，再由单独的放大器推动对应的喇叭单元。被动分频就是常见的音箱内部具有分频器的方式也叫内置分频或无源分频，就是在音箱内部采用一个无源分频器把功放送来的全音频信号分为高频段信号送给高频单元，把分出的低频段信号送给低频单元。这两种分频的目的都是一样，但效果有很大差别，主动分频可以获得失真更低，损耗更小的效果，无源分频由于存在损耗和干扰，一般都只能作为经济型产品，但有些音箱可以切换主动或被动分频模式，适合不同要求和不同预算的客户。

覆盖范围（dispersion HxV)：也叫指向性，一般表明音箱输出声压级在水平方向和垂直方向在与轴线方向相比衰减6分贝时，音箱能覆盖的角度，一般来说，这个覆盖范围越窄，音箱覆盖范围越小，传输距离越远，覆盖范围越宽，音箱覆盖范围越大，传输距离越近，就好比探照灯和散光灯（例如工地用的碘钨灯管）的对比的概念。

1．阻抗匹配

信号输入端口也就是信号输出端口的负载，它们之间的阻抗匹配需在怎样的范围内才能达到其要求，一般要视其信号输出设备的设计要求而定。要使音频电信号

的传输状态达到最佳，信号输入接口的阻抗必须满足信号源输出接口对其负载的阻抗匹配要求，否则，就将影响到音响设备的工作状态，造成其输出信号的失真。严重时，甚至有损坏音源设备的危险。

从理论上讲，输出阻抗与其负载阻抗相等时，信号的传输效率为最高。而如果输出阻抗大于负载阻抗，则信号电能就会大部分损失在信号输出电路上，这显然不利于信号的传输。因此，音响设备通常都是按输入阻抗大于输出阻抗设计的。一般音响设备的连接，只要是负载阻抗大于信号输出端的阻抗，都能使之正常工作。但音响设备的输入阻抗不能设计得过高或过低，过高会降低其馈线的抗干扰性，过低则会造成其频响指标下降。目前的专业音响设备的输出、输入端口大多都使用IEC268－15标准，所有使用此标准的音响设备都可以任意连接。IEC268－15标准采用电压匹配技术（VMT），其设计旨在使负载能从信号源中取得最大电平值，以实现信号的无损耗传输。这就要求负载的阻抗应远大于信号源阻抗。IEC268-15标准规定：所有音响设备的线路输出端阻抗都应在50Ω以下，而作为负载的线路输入端阻抗则都应在10kΩ以上。另外，传声器的信号馈送线一般较长，需要较强的抗干扰性，所以其输入接口阻抗一般在1kΩ左右。 2．信号传输电平

音响系统连接的目的是为了传递信号，音频信号传输的最佳状态要求信号源输出的电平值必须大于或等于输入接口的灵敏度，否则，便会造成信号的信噪比指标恶化。专业音响设备上的线路输入、输出电路的增益一般都定在0dB上，也就是说，设备对输入或输出信号的电平既不放大，也不衰减，以使之在传输的过程中能保持其电平值不变，这主要是为了使电平控制单元的调整能有数值上的表征。

音响系统中通过设备外部的电线连接传送的信号可以分成以下几类：

(1) 微信号：传声器输出信号（mV级）

LP唱机输出信号（mV级）

音源输出（-10dB， 250mV）

(2)线路电平：调音台输出（+ 4dB， l．22V）

周边设备输入／输出（+ 4dB， 1．28V）

线路传输（ 0dB，0．775V）

（3）功率传输类Z：功放输出（高电平，大电流）

显而易见，在系统连接中，应注意输出、输入电平的匹配。否则，要么出现设备过激励，造成削波失真，要么激励信号不足，造成整个系统信噪比下降，对于某些信号处理设备还会因为输入电平不匹配而达不到应有的效果。通常音响设备（调音台、周边设备、功放）之间的连接是以线路电平传递信号的。一般有两种线路标准，一种是+4dB（ 1．228V），这种标准是最普遍、最多见的。另一种是0dB（0．775V）不及上述+4dB的普遍。系统中采用的设备的线路电平最好能统一，这样调整和使用时都会方便一些。但是，只要各级设备都有电平调节（level adjust）功能， 0odB和+4dB的设备一般也可共存于一个系统中，不会发生什么问题。另外，有一些声音处理设备，特别是效果器，为了兼顾电声乐器与专业音响系统的需要，设置了接口电平转换功能，该转换开关一般设置于设备的背后，可分为 +4 dB 、-10 dB、-20 dB 几档，使用扩声系统时应注意将其调整到 +4dB挡。

通常，线路输入、输出电路的电平控制旋钮上都标有以分贝数为单位的刻度，如

果音响系统的所有信号馈线都是从线路输出到线路输入，则此系统上的各个电平控制旋钮上刻度值的总和，就是整个系统的增益分贝数；如果信号电路上有电平衰减开关，则系统的增益分贝数还应加上开关上所示的数字。由于传声器的输出电平很小，所以用于拾取传声器信号的输入接口的增益通常都在60dB以上。也就是说，此输入接口电路的放大倍率为1000倍以上。

3．信号连接方式

专业音响设备的输入、输出端子有非平衡、变压器平衡、差分平衡等几种方式。平衡与平衡、非平衡与非平衡端口之间都是可以直接馈送信号的；在要求较高的场合，平衡与非平衡端口之间，则须经过专门的转换器才能相互连接。转换器一般有无源变压器转换器、半电压转换器以及有源差分放大转换器三种。

在一些要求不高的场合中，信号的非平衡端子与平衡端子之间还是可以直接馈接的，其接线方法是：平衡端的热端接非平衡端的信号端，平衡端的冷端接非平衡端的地端，而平衡端的地端则接信号馈线的屏蔽层。

除了功放与音箱间的功率传输以外，为了提高系统的抗干扰能力，保障信噪比，专业音响系统中的信号连接都应尽可能采用平衡方式进行传输。专业音响设备一般也都提供平衡输入、输出功能。

平衡方式信号传输采用三线制。用二芯屏蔽线连接，屏蔽网层作为接地线，其余两根芯线分别连接信号热端（参考正端）和冷端（参考负端）。由于在两条信号芯线上流过的信号电流是大小相同，方向相反的，因此传输线上感应到的外界电磁干扰将在输入端上被相减抵消。

专业音响系统中有时也采用一些家用的音源设备，它们的输出是不平衡的。此外，电声乐器中的电吉它、电贝司、电键盘、合成器等也采用不平衡输出方式，因此音响系统的连接不可避免地会采用一些不平衡方式的连接。在此应特别注意两点：其一，采用不平衡方式时，尤其传送电平较低时，应尽可能缩短连接电缆的长度。必要时可在不平衡输出设备附近就地设置放大器，提升电平并转换成平衡输出后再进行长距离传输，也可用变压器将信号转换成平衡方式后再进行长线传输。由于系统中采用不平衡信号传输的设备存在，就提出了平衡/不平衡，不平衡/平衡的转换问题，有时这种转换并不是困难的，但有时必须借助变压器才能较好地解决问题。

音响中的阻抗

阻抗是音响圈中最常看到的字眼了，但是它到底意所何指呢？许多人在看到喇叭标示的阻抗值是四或八欧姆的时候，会直觉地拿起三用电表往喇叭的二个接线端子一量，看看到底是不是正确，可惜的是绝大部份的人都失望了，因为用三用电表上的电阻档量出来的结果并没有和喇叭上面所标示的一致。原因呢？因为

你误会了，你搞错了。

阻抗与电阻不是完全一致的东。在国中的物理课本上，我们第一次接触到有关电学方面的理论，其中提到了有关电压、电流、电阻以及电功率之间的原理和数学关系。绝大部份没有继续进修电学方面的课程或从事于电子专业的人士，其毕生的电学常识乃尽粹于斯，这还是当年上课没打瞌睡，经努力、认真、用功学习后才能拥有的辉煌成果，难怪你会把阻抗当成电阻了。

阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就

是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

一般音响器材常见被提到阻抗的地方有喇叭的阻抗，前后级扩大机的输入阻抗，前级的输出阻抗，(后级通常不称输出阻抗，而称输出内阻)，信号导线的传输阻抗(或称特性阻抗)等。若说到器材内部电子线路及零件的各部份阻抗那就更琳琅满目复杂多多了，非三言两语可说明清楚。在此我们专只约略介绍有关音

响器材标示的阻抗具有什么样的实质意义。

由于阻抗的单位仍是欧姆，也同样适用欧姆定律，因此一言以蔽之，在相同电压下，阻抗愈高将流过愈少的电流，阻抗愈低会流过愈多的电流。光是这么简单一句话，你可知道多少音响器材的搭配学问尽在

其中吗？

先从喇叭的阻抗谈起。最常见到的喇叭阻抗的标示值是八欧姆，也有很多是四欧姆，这代表了什么呢？这代表了这对喇叭在工厂测试规则时，当输入1KHz的正弦波信号，它呈现的阻抗值是四或八欧姆；或是是在喇叭的工作频率响应范围内，一个平均的阻抗值。它可不是一个固定值，而是随着频率的不同而不同，甚至可能会起伏得很可怕，可能在某频率高到十几廿几欧姆，也可能在某频率低到一欧姆或以下(这种喇叭通常被视为后级的杀手，当年以Apogee最为着名)。好，让我们来脑力激荡一下；当后级输出一个固定电压给喇叭时，依照欧姆定律，四欧姆的喇叭会比八欧姆的喇叭多流过一倍的电流，因此如果你会计算功率的话，你就会明白为何坊间会传言一部八欧姆输出一百瓦的晶体后级，在接上四欧姆喇叭时会自动变为二

百瓦的道理。

可是你先别高兴，以为占到了便宜，天下没有白吃的午餐，当喇叭的阻抗值一路下降时，后级输出一个固定电压，它流过的电流就会愈来愈大，你确定你的后级能输出这么大的电流吗？你知道喇叭阻抗一路下降的结果到后来就有点像是把喇叭线直接短路的意思，所以阻抗值有时会低至一欧姆的Apogee喇叭被称作后级杀手的原因，你明白了吧！所有的电晶体后级扩大机，其输出电流的能力均有其设计上的限制，超出此范围，机器就要烧掉了。这也就是为什么一般人常说的：后级的功率不用大，但输出电流要大的似

是若非的道理(这个问题以后我们会详细讨论)。

同理，如果有一对喇叭的阻抗很高，像早期15的RogersLS 3/5A，那扩大机的输出功率岂不自动减半？没错！如果这对喇叭的效率又很低的话，你要它发出高音压来，能不动用高功率扩大机吗？江湖有传言：上扬唱片在台北市中山北路的门市有一对15的Rogers LS 3/5A，作为背景音乐之用。推它的扩大机是一部日本早期的Technics综合扩大机而已，但包括刘老总及赖主编在内，均盛赞它好声，你言如何？早期日本扩大机给人的印象就是功率标示很高，但输出电流能力则令人颇有微词，君不见小小一套床头音响组合动不动就是300W吗？可是KRELL的300W后级你想一个人扛是扛不动的。这种高电压低电流的日本扩大机一遇上现在满街都是的低阻抗喇叭，一下子就软脚了，但是如果碰上了高阻抗喇叭，例如……，会不会就成了名符其实的当哈利遇上莎莉呢？搭配之妙啊！岂可等闲视之。

接下来来看扩大机的输出入阻抗。一般我们常耳闻的说法是：扩大机的输入阻抗是愈高愈好，而输出阻抗是愈低愈好。为什么呢？因为输入阻抗高了，从讯号源来的讯号功率强度就可以不必那么大。这么说也许

还有读者不甚了解，让我们再回想一下欧姆定律；假设讯源输出不甚了解，让我们再回想一下欧姆定律；假设讯源输出一个固定电压，传送往下一级，如果这一级的输入阻抗高，是不是由讯源所提供的讯号电流就可以降低？如果输入阻抗非常非常的高，则几乎不会消耗讯号电流(当然还是会有)就可以驱动这一级电路工作，换句话说就是几乎只要有讯号电压，电路就可以正常工作；但是对于低输入阻抗的电路呢？就正好相反了，它必须要求讯号能源能提供较为大量的讯号电流，因为在同一个电压下，低输入阻抗会流进较大的讯号电流，如果讯源提供的电流强度不足以满足下一级电路的需求，它就不能完美地驱动下一级电路。

而讯源的电压和电流的乘积就是讯源的功率了。

另外何谓低输出阻抗呢？它有什么好处呢？通常低输出阻抗被提到地方大半是指前级扩大机的输出阻抗，后级通常是称作输出内阻的。前级的低输出阻抗有几个好处：一．一般会强调低输出阻抗即表示了它有较大的电流输出能力，容易搭配一些低输入阻抗的器材(后级)。二．低输出阻抗可以驱动长的讯号线及电容量较大的负载，以音响用前级为例；前级的输出阻抗在与讯号线结合后，输出阻抗加上讯号线本身固有的电阻与电容会形成一个RC滤波的网路，当输出阻抗愈高时，则经过讯号线后的讯号，其高频端的滚降点就会越低，反之则愈高。你应该不会希望高频滚降点移进耳朵听得到的音频范围吧？所以遇上电容量大的讯号线，你还是选一部输出阻抗低一点的前级较为保险。这也是为什么每一种讯号线会有不同声音部

份原因。

有了以上大略的说明，你应该可以明白；所谓扩大机输入阻抗愈高愈好，输出阻抗愈低愈好，其主要理由即在此一在与其它器材互相搭配时，其匹配性比较高。

那么照此说来，我们就把每一部扩大机不论是前级或是后级的输入阻抗都设计得很高，输出阻抗都设计得很低，不是就完美无缺了吗？让我们再从输入阻抗看起，由于高输入阻抗所需的讯号电流较少，可知连接其上的讯号线中流动的电流必较小，因此对于讯号线品质的要求就可以不必那么高，因为少了一个电流的干扰因素在内，这也是高输入阻抗带来的另一个优点。但是高输入阻抗的优点既然这么多，为什么市面上找得到的高输入阻抗前级或后级竟寥寥可数呢？让我偷偷问你，你有没有用过收音机？你知道收音机的讯号是从哪儿来的吗？从空中来，你答对了。从空中来，你可知道空中存在有多少的电磁波？多到集合你全家老小的手指头加脚指头都数不完，这些可都不是你想要的音乐讯号哦！当空中的这些电磁波被作用有点像天线的讯号线拾取后，虽然只是一点点的杂讯电压，但是一个高输入阻抗电路却能轻易地将其放大(正是其优点)，于是乎，当有人抓了一把沙子放进你热腾腾的大卤面时，你还以为是黑胡椒粉呢！

易感染杂讯，就是音响器材在设计输入阻抗时，明知高输入阻抗的诸多优点，但也不能任意设计得很高的主要原因，胆敢设计成高输入阻抗者，必有其对抗杂讯干扰的过人之处，Cello有一款前级名为Encore IM，其标称输入阻抗即高达IM，为HI-END音响界最有名的高输入阻抗前级。但这个纪绿最近被日本SONY 公司所出品的一款输入阻抗高达2M 的前级给突破了。

虽然Cello的1M前级在音响界已是不得了的事情，但就电路的输入阻抗而言，还不算太高啦。随便一个FET做为输入级的IC它的输入阻抗都可以高达百万M，就像前阵子有点红的BUF-03这颗适合作为缓冲器的IC它的输入阻抗就有这么高呢！常见的前级的输入阻抗，在早期真空管的时代，由于真空管本身的输入阻抗就比较高，因此大都设计成500K或250K，晶体前级则大多数是100K或50K。近来则输入阻抗有

愈设计愈低的趋势，20K、10K也已经很常见了。

后级的输入阻抗则大部份是47K，高一个的有100K，20K，10K的也所在多有。最近德国着名的HI-END 音响厂家MBL，所推出的旗舰后级MBL9010输入阻抗是多少呢？5K!没有少写一个零，就是5K。好像说了半天，高输入阻抗有多少多少的好处，就是有人不来这一套，至于好不好声呢？就请自行参阅相关的评论

报导吧！

那么低阻抗输入有什么优点呢？首先当然感染杂讯的问题会降得很低，可以大幅提高信号杂音比，使得音乐的纯度提高，音质就比较好。另外低的，输入阻抗有较好的相位特性，这一点是比较少有人提出来讨论的，一般常见被提出来的是频宽特性，总谐波失真特性等，而相信失真则很少被提及(至少在所有公开的性能规格中)，MBL的看法是高输入阻抗与讯号线的电容量所引起的相位失真较大，而这对声音的影响将很深。因此MBL 9010采用低的输入阻抗，以较低的相位失真来求得在音质上的完美，当然在这个时候，

你必须采用一部拥有更低阻抗输出的前级来搭配了。

前面提及了也有知名厂家采用低阻抗的输入，这是肇因于现今大多数市售前级的输出阻抗均已相当的低，因此在后级的输入阻抗部份就可以酌情降低。假如你前级的输出阻抗高于后级的输入阻抗，这是不能

匹配的，切记！切记！

至于说前级的输入阻抗呢？以目前大部份市售品前级的设计而，言输入阻抗就由音量控制器给决定了。绝大多数的设计都是输入的讯号经过讯源选择后就经由音量控制的可变电阻作分压，再进入主放大线路，所以这个音量控制的可变电阻值就成了输入阻抗了。另外一些前级的设计是输入讯号先进入一个缓冲级，输入阻抗就由这个缓冲级的输入阻抗来决定，由于缓冲级电路的输入阻抗极高，因此，输入阻抗值极高的前级，其接受讯号的前端部份，可能就有输入缓冲级的设计。但是，输入缓冲级的阻抗也可以不必一定得设计得很高，例如MBL 6010前级的输入部份就设有输入缓冲级，而其设定的输入阻抗值则是47K。

一如前面所述，前级的输出阻抗如果能够低的话，则后级的输入阻抗就可以不必设计得那么高，那么同理，如们我们所使用的讯源的输出阻抗也够低的话，那么前级的输入阻抗有必要那么高吗？今天有很多音响迷的系统之中，只有数位讯源一种而已，而如今的数位音源由于本身内部已经具有类比放大的电路，而且有愈来愈多厂家将类比讯号的输出阻抗做得极低。最有名的例子就是Theta，其在类比讯号输出的地方加了一个高回转率、高输出电流、低输阻抗的输出缓冲级BUF-03，这颗IC的输出阻抗低至只有2，由

此看来，其搭配的前级的输入阻抗有必要很高吗？
