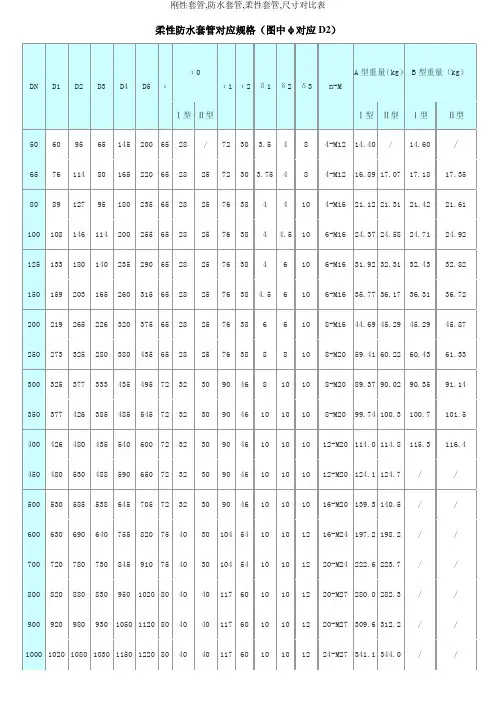

柔性防水套管规格表

柔性防水套管是管道工程建设中的重要管件，具有穿墙、防水、抗沉降的作用，应用十分广泛，在设计图纸中一般采用公称直径（DN）表示，目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。用户在选型时，可根据如下规格表来确定型号。

更多问题请致电河南中天管道配件有限公司

刚性防水套管和柔性防水套管的区别及用途定稿版

刚性防水套管和柔性防水套管的区别及用途精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】

刚性防水套管和柔性防水套管的区别及用途来源：网经新闻时间：2011-05-30 08:35 作者：李娟 .刚性防水套管的功能和作用穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。 3.刚性防水套管和柔性防水套管的区别刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。也就是说，如果考虑墙体两面的防水性能，就要选用柔性防水套管；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。 4.刚性防水套管的用途刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；2柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。套管可分为：普通套管－－比要用的管道粗2-4厘米，固定在墙或板内，管

柔性套管的规格及尺寸

柔性防水套是一种金属管件，适用于振动或要求严格的防水要求的结构。一般制造商是根据建筑科学研究所开发和设计的S312和02s404标准图集制造的。如果柔性防水套管穿过的墙壁穿过墙壁，则如果不是混凝土，则应使用混凝土墙，并且套管必须一次在墙壁中固化；柔性防水套管广泛应用于建筑，化工，钢铁，自来水，污水处理等单位。通常，在制作水池时使用套管，这是通向水池的管道的通道。但是普通的套管很难密封，因此在套管和管道之间以及套管和壁之间会漏水。只有防水套管才能解决套管与墙体之间的漏水问题，而不能解决套管与管道之间的密封问题。柔性防水套管可以解决两个问题。套管可分为：普通套管-比要使用的管道厚2-4厘米，固定在管道穿过的墙壁或板上。柔性套管-即在套管与管道之间用柔性材料密封以达到密封效果。刚性套管-通过用刚性材料堵塞套管和管道来实现密封效果。防水套管-用来防止液体泄漏的地方（例如水池，化粪池，地下室等），在套管的外壁上增加不少于1圈防水翼，因此，当将其倒入墙壁中时，外壳将成为一个整体，并且不会因膨胀和收缩因裂缝而产生泄漏密封要求 1.当上游表面为腐蚀性介质时，可使用密封材料密封间隙。请参阅防水套管图集和柔性防水套管（A型）安装图。 2，柔性防水套管材料：沥青麻，聚苯乙烯板，PVC泡沫板。 3.密封膏：聚硫密封膏，聚氨酯密封膏。

4.焊接结构的尺寸公差和几何公差应按JB / t5000.3-1998执行。焊接采用手工电弧焊，焊条为E4303和J422。焊缝的基本形状和尺寸应符合GB985-88的规定。 5.滚动柔性防水外壳时，允许的周长偏差为：D2≤600，D2> 600±0.0035d2。 6.穿过墙的混凝土墙的厚度不应小于300，否则应在一侧或两侧将墙加厚，并且加厚部分的直径至少应为D5 + 200。 7.柔性防水套管的重量应计算为l =300。如果壁厚大于300，则应单独计算。 8.当柔性防水套管穿过墙壁并遇到非混凝土墙时，应在当地使用混凝土墙。浇注范围应比翼环直径（D5）大200，并且必须一次将机壳倒入内壁。

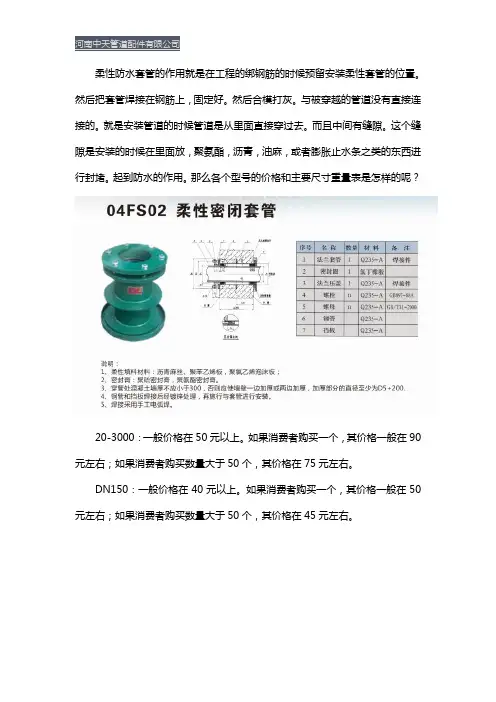

柔性防水套管价格

柔性防水套管是适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物的管道配件，一般生产企业是根据建筑科学研究院研制设计的02S404标准图集制造的。一般在做水池的时候要用到它,它是管道通向水池的通道，柔性防水套管在使用中，可以通过管道和套管间的缝隙，弥补管道随建筑物沉降的差值，减低建筑物对管道的压力，保护管道不被破坏。同时还可以解决套管与管道之间以及套管与墙壁之间的双重漏水问题，是一种非常实用的管道配件产品。河南中天管道配件有限公司是生产经营管道配件的企业。本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工。在选择柔性防水套管时，应首先确定其规格，可根据02S404 图集参数来进行选择（详见图集），其次就是套管长度，柔性防水套管的长度等于墙体厚度，但根据不同的施工方法可分为两种记法，分别为标准记法长度和满外记法长度。标准记法长度指的是套管预埋部分上下两道翼环之间的长度（不包括上下翼环的厚度），满外记法长度指的是套管预埋部分的总体长度（包括上下翼环的厚度）。

标准记法长度在预埋时需要模板两边开洞，而满外记法长度在预埋时模板两边都不需要开洞。用户可根据不同的施工方法来确定。最后就是套管的型号和密封圈型号，柔性防水套管分为A、B两种型号，A型一般用于水池或穿内墙，B型用于穿构筑物外墙。密封圈又分为I型和II型，I型密封圈适合用于一般的防水要求，II型适合用于较严密的防水要求。若有其它疑问可致电中天管道配件。柔性防水套管密封材料要求： 1、填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。 2、密封膏：聚硫密封膏，聚胺脂密封膏。 3、用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等均应无毒。

刚性防水套管和柔性防水套管的区别及用途

怎么确定柔性防水套管的尺寸

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，它的尺寸有很多，因此消费者在进行购买的时候会比较的难以进行判断。下面，就具体的确定管件尺寸大小的方法给大家分享一下，以便大家进行参考。柔性防水套管标准长度是300mm。但实际施工环境比较复杂，不同的施工环境需要不同的柔性防水套管的长度，一般套管长度都是根据墙体厚度来决定的。 1.根据防水套管02S404图集上的尺寸表可以选择对应的柔性防水套管型号尺寸。 2、柔性防水套管的尺寸有很多种从DN25到DN3000以上都有,尺寸的型号可根据工程使用情况而定,柔性防水套管的长度一般是300mm。 3、柔性防水套管分为压盖内径、套管内径还有穿管外径和内径等几个方面。我们通常所说的DN是代表公称通径也就是型号,做法见02S404国家标准图集。 4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，需大于200mm，而且必须将套管浇固于墙内。穿管处之混凝土墙处应不小于300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径

200mm。 5、柔性防水套管套管的重量以L=300计算。柔性防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径大200，而且必须将套管一次浇筑于内墙。以上就是河南中天管道配件有限公司分享的全部内容，希望对大家有所帮助。该公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。

柔性防水套管安装施工方案

华通·唐岛七星一期人防、出户、入户柔性防水套管施工方案

人防、出户、入户柔性防水套管施工方案目录表一.编制依据二.工程概况三.质量要求四.施工方法五.质量保证措施六.安全措施

一，编制依据：柔性防水套管制作、安装参照山东省标准图集（柔性防水套管安装图，图号JS10--2 ）；施工过程按照《建筑给排水及采暖工程质量验收规范》（GB50242—2002）施工。二，工程概况：后勤保障与供应中心地下室建筑面积为：2394平方米，设有商场，配电室，设备机房，库房等。三，质量要求：柔性防水套管制作、安装必须按照图籍施工；套管、翼环、挡圈、翼盘的加工必须精密，气割完后用磨光机打磨；铁板的厚度必须符合图籍要求；套管尺寸按照套管尺寸表中的数据施工；焊接加工时焊接处焊逢应饱满，并保证有足够的机械强度，不得有夹渣、裂缝、虚焊、气孔等缺陷，焊接高度符合焊接要求。四，施工方法：认真阅读（安装）图纸，根据施工规范、规定做好图纸会审和工程材料分析及材料计划；认真阅读安装图纸，结合土建施工图找出预留预埋位置和套管的规格型号；制作各种型号的套管；根据土建图纸梁、剪力墙的尺寸，缩短1cm加工套管、柔性防水套管，防水套管按JS10--2柔性防水套管制作；严格按照质量要求，施工规范要求施工；先气割套管、翼环、挡圈、翼盘；按图焊接加工好套管；套管

的安装要求很严格，标高和轴线尺寸必须精确无误；套管要内高外低；套管的固定要用钢筋焊接加固；施工过程中要和土建紧密结合，特别是和钢筋工要密切配合，钢筋的气割、移位要和技术员、土建工程师报告，主筋不能气割；安装完套管后，套管内用木屑塞满，以便以后清理套管；安装完后及时报验隐蔽质料。五，质量保证措施：凡是施工隐蔽工程都要经过有关部门的验收，定出等级，并做好原始记录，否则不准隐蔽。凡是施工方案的项目，必须按方案进行施工，所有工程都必须达到有关规范要求。施工过程按照《建筑给排水及采暖工程质量验收规范》（GB50242—2002）施工。六，安全措施：进入现场必须严格遵守现场各项规章制度，工长对施工人员要做好工程介绍和现场安全教育，进入现场必须正确戴好安全帽，按规定系好安全带。凡2米以上高空作业需支搭脚手架，工长要事先提出支搭架子要求。进入施工现场不得穿高跟鞋、拖鞋、短裤，电工、电焊工必须穿绝缘鞋带绝缘手套。严禁酒后作业，凡酒后作业造成事故，责任自负。电焊机、套丝机必须实行一机、一闸、一保护，严禁一闸多用，电焊工只能接一个电焊把子。氧气瓶、乙炔瓶距离不少于5米，距明火不得小于10米。生产班组每月要进行两次以上的班组安全活动并记录，查漏洞，查麻痹思想，要坚持每天的班前安全教育。

柔性防水套管介绍及安装图集

一、柔性防水套管简介：柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S4 04标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管的使用性能和设计原理则是解决这两种问题。二、柔性防水套管的分类：根据标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用。柔性防水套管细分为两种型号： 1、A型防水套管 2、B型防水套管两者区别在与A型防水套管穿墙后直接使用，B型在穿墙后尾部添加填料（柔性填料材料：沥清、麻丝、聚苯乙烯板）。三、柔性防水套管的规格： DN15mm—DN3200mm 四、防水套管说明： 1、柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。 2、密封膏：聚硫密封膏，聚胺脂密对膏

3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。 4、穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。 5、套管的重量以L=300计算如墙厚大于300时，应另行计算。五、防水套管使用注意事项说明： 1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。 2、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。 3、表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。安装图集： 02S404柔性防水套管 02S404柔性防水套管材料表

柔性防水套管介绍及安装图集

创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 一、柔性防水套管简介：柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S 312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管的使用性能和设计原理则是解决这两种问题。二、柔性防水套管的分类：根据标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用。柔性防水套管细分为两种型号： 1、A型防水套管 2、B型防水套管两者区别在与A型防水套管穿墙后直接使用，B型在穿墙后尾部添

加填料（柔性填料材料：沥清、麻丝、聚苯乙烯板）。三、柔性防水套管的规格： DN15mm—DN3200mm 四、防水套管说明： 1、柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。 2、密封膏：聚硫密封膏，聚胺脂密对膏 3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。 4、穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。 5、套管的重量以L=300计算如墙厚大于300时，应另行计算。五、防水套管使用注意事项说明： 1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。 2、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。 3、表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。安装图集： 02S404柔性防水套管 02S404柔性防水套管材料表序号名称数量材料备注 1 法兰套管 1 Q235-A 焊接件

防水套管的规格、设计图纸、技术参数及使用说明

防水套管的规格、设计图纸、技术参数及使用说明柔性防水套管型号：GRT型、A型、B型，GRT是厂标型号，A型、B型是国标型号。柔性防水套管执行标准：《S312》和《02S404》，《02S404》代替《S312》，在《02S404》标准中柔性防水套管分：A型和B型。柔性防水套管是一种预埋件，所以俗称：穿墙套管。柔性防水套管的作用是：预埋在有地震设防要求的水池或建筑物的墙体内，为以后穿管道，承受管道振动、管道变形做好防护功能。柔性防水套管密封圈分O型密封圈和锥形密封圈，O型密封圈使用在一般防水要求的地区，锥形密封圈使用在有严密的防水要求的地区，因为锥形密封圈的密封面积大，使用时与法兰压盖形成锥度受力，受力越大密封越紧；密封圈的材质是：NBR丁晴橡；柔性防水套管其它材质为：Q235碳钢。柔性防水套管的适用墙厚国标是：300mm，但是这个尺寸也可以根据工况的实际需求改变。防水套管再设计和制作时要严格遵守防水套管设计图纸和技术参数，不得随意修改，那么有什么的设计要求那。 1、防水套管的设计尺寸均以毫米计。 2、Ⅱ型刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。 3、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。 4、Ⅱ型套管尺寸表内所列之材料重量为钢套管（套管长度L值按200mm计算）及翼环之重量。钢套管及翼环用A3材料制作，T42焊条焊接。 5、Ⅱ型套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4）大200mm，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。 6、Ⅱ型防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（D4）大200mm 防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的，常用防水套管分为刚性和柔性两种。选型时应注意：刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。使用说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。 2.密封膏：聚硫密封膏，聚胺脂密对膏 3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。 4.穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。 5.套管的重量以L=300计算如墙厚大于300时，应另行计算.

刚性套管与柔性套管的区别

刚性套管和柔性套管是工程中常用的套管产品，两者有本质上的区别，主要在于下面四个方面： 1、结构：刚性防水套管是在钢管外面焊接一道止水翼环。柔性防水套管是在钢管外面焊接3道止水翼环，内部有挡圈、密封圈，外面再做一道法兰压盖，压盖和套管利用螺丝连接，螺丝越紧密封圈越大，越不易漏水。 2、性能：刚性防水套管适用于一般的管道穿墙，利于墙体的防水。柔性防水套管因为有密封圈和法兰压盖，所以具有较严密的防水性能，同时具有抗震、抗沉降的作用。 3、适用范围：刚性防水套管主要用于有可能有水渗漏，而要求又比较高的结构墙，板位置，如地下室的外墙和屋面的楼板等处。柔性防水套管主要用在消防水池、饮用水池、污水处理池、城市管廊、地下管道、石油化工、城市建设等众多的管道建设中，能起到穿墙、防水、抗震、抗沉降的作用。 4、型号：刚性防水套管可分为A型、B型、C型三种型号，A型适用于钢管或PVC管，B型和C型适用于铸铁管和球墨铸铁管。柔性防水套管可分为A型和B型，A型适用于建筑物的内墙，B型适用于建筑物的外墙。

河南中天管道配件有限公司是生产经营管道配件的企业。本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。产品严格按照国家标准设计生产，特殊规格型号可按用户需求订做。产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业，产品严格按照标准图集设计生产，特殊规格型号可按用户要求或图纸订做。中天管道配件始终坚持物美价廉的产品、完善的售后服务，欢迎广大用户莅临指导。

墙面平齐型柔性防水套管的制作预埋安装工法

墙面平齐型柔性防水套管的制作预埋安装工法 1前言随着我国建筑业的发展，使愈来愈多的新材料、新工艺、新技术在建筑领域得到广泛的推广和应用。而对地下室防渗墙、生活、消防水池等的防渗水，止水技术要求也随着使用模板材质的不同，支模方法的改进，土建与安装相互配合的协调性而提出了更高的要求。通过对02S404柔性防水套管制造安装方法的改进，就安装与土建配合施工中探索出的墙面平齐型柔性防水套管的制作预埋安装工法，操作方便，性能可靠，达到国内先进水平。 2 特点 2.1 墙面平齐型柔性防水套管与传统柔性防水套管相比具有用料少，加工方便，安装快捷，使用安全可靠。 2.2 不损坏模板或极少损坏模板，减少土建支模工序，免除混凝土二次浇筑，且止水效果良好。 2.3 安装压盖螺丝双头、单头螺丝均可使用。 3 适用范围本工法适用于地下室防渗墙，生活、消防水池等对振动有特殊要求的进出管道的定位连接。 4 工法原理墙面平齐型柔性防水套管由传统的柔性防水套管（见图4-1）两端露出墙体一定的长度（60mm以上）而改为缩短套管长度至墙体厚

度，两端与墙面平齐，套管与墙体混凝土一次浇注到位；避免了在模版上开孔支模预埋或先预留套管孔洞再二次支模灌浆，从而简化了支模工序及支模用工，节约了模版、钢套管及混凝土的用量；有效提高了模版的整体性，整块模板的重复使用率；易于模板的支护，减少了因整块模板开孔不规则对套管位置准确度的影响；套管准确定位后直接焊接在剪力墙钢筋上，保证了在浇注混凝土时套管不会产生位移，间接加强了剪力墙结构的牢固性；贮丝仓的添加（丝扣内抹黄油或填充机油锯末）及套管的填充封堵（用袋装锯末黄泥）避免了套管、丝扣进浆并保证了丝扣的顺滑，有效保证了后期施工的效率及施工质量。图4-1 传统套管安装示意

柔性防水套管详细知识

柔性防水套管详细知识柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。 1.什么是柔性防水套管一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。套管可分为：普通套管－－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。柔性套管－－就是在套管与管道之间用柔性材封堵起到密封效果。钢性套管－－就是套管与管道间用钢性材料封堵达到密封效果。防水套管－－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。 2.柔性防水套管分类根据与标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、结构形式上都有不同。 3.柔性防水套管规格 DN15mm—DN3200mm 4.刚性防水套管和柔性防水套管的区别刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道穿建筑物外墙时需加装刚性防水套管穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。 5.防水套管说明： 1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。 2.密封膏：聚硫密封膏，聚胺脂密对膏 3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。 4.穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。 5.套管的重量以L=300计算如墙厚大于300时，应另行计算。 6.防水套管使用注意事项说明 7.1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。 2、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。 3、表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。本版权归上海骆盈所有

刚性防水套管制作安装和封堵的细部做法

套管制作安装和封堵的细部做法针对近年来建筑安装工程对工程使用功能的质量问题，给人们的生活带来了很多不便，也对我们安装模块造成了很大的负面影响，为了消除建筑水电的渗漏问题，编制以下预防及处理细部做法：一、套管制作安装： 1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。 2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度再根据给排水平面图和大样图，并参照标准图集来制作。 3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平；如下图： 4、钢套管须与止水翼环周边满焊。 4、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm，如下图：

在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。二、管道的安装： 1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。 2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。 3、检查所有承插口是否到位、牢固、密实。 4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。 5 管道安装应按施工验收规范设置支吊架。三：套管的填充工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点： 1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。

2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。 3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。 4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。 5、穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。四、楼板套管的封堵： 1、管道安装完毕并经通球，通水试验后，方可经行封堵。（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环） 2、无钢套管封堵方法：在原预留洞边及洞壁凿毛，并把垃圾，灰尘清理干净再用清水冲洗干净，润湿24小时以上，然后支顶模或吊模，支好模后再用清水冲洗一遍，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑高度为楼板厚的1/3至1/2,捣实抹平（不能压光）后注意定期浇水养护。 3、一次封堵48小时后拆除模板并在形成的坑上注满水试验，24小时后如果不漏水或渗水量微小，即可进行第二次封堵。 4、二次封堵浇筑前先在坑底及四周刷一层掺防水胶的素水泥浆，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑完后比楼板低一厘米。 5、第二次堵洞完成后一天即可注水试验，两天后如果不渗漏，堵洞工作结束，可交专业瓦工洞口上下表面抹平、压光，再由下一道工序进行施工。如果第一次堵洞后试水渗漏量较大，或第二次堵洞后渗漏，则须凿开所有堵洞混凝土，重新支模堵洞，堵洞方法与上述方法一样，直到不渗漏为止。凡未经试水合格的洞口不得进行下一道工序。如下图：

防水套管施工方案

防水套管施工方案一编制依据 1.1 、国家颁发的有关规范、规程和标准。 1.2 、给排水、暖通施工图。 1.3 、安装工程图纸会审纪要、技术变更核定单。二、概况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管。给排水、暖通管道必须设置刚性防水套管，设备穿墙必须设置柔性防水套管，其余内墙、板套管均为普通套管。在施工前管理人员必须熟悉图纸，绘制出详细的方案施工图并经监理、甲方审批后，对施工班组进行详细的交底后才实施。孔洞及套管的预留、预埋应与土建施工密切配合，在土建关模板前，应仔细核查孔洞及套管的标高、坐标及走向是否与方案施工图一致，并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽。三、套管制作 1、刚性防水套管制作 1)、根据该工程实际，需要设置防水套管的部位有：屋面、外墙；在方案图中具体定位刚性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。 2)、刚性防水套管的制作材料，应为甲方所指定的管材(以材料选用通知单为准)。 3)、刚性防水套管的制作方法 ①、按设计要求确定管径，即套管比安装管径大2号；②、用5mm厚钢板作止水翼环，翼环宽度为50-80mm；③、翼环焊实在钢套管上，双面焊接，焊缝饱满、无气孔、无咬边现象；④、对于屋面防水套管的翼环焊接位置应距套管底部50-60m；⑤、穿墙设置时，套管长度应比墙厚略短 3 ~5mm，翼环焊接在套管的中部；⑥、套管两端打磨光滑。 2、柔性防水套管制作 1)、根据该工程实际，需要设置防水套管的部位有：水泵房、换热站外墙；在方案图中具体定位柔性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。 2)、柔性防水套管，应为甲方所指定的厂家生产的国标产品(以材料选用通知单为准)。 3、普通刚套管制作 1)、钢套管设置部位：消防管道的穿墙、板部位，给排水立管的板面套管，进户给水支管过公共过道的梁，管径＞DN75的穿梁及砼墙套管；在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。 2)、钢套管的制作材料，应为甲方所指定的管材(以材料选用通知单为准)。 3)、钢套管的制作方法 ①、管径较小的管道可直接采用砂轮切割机下料；管径＞DN150的管道则采用气割下料。②、切割时，注意管道的切割面应垂直于管道轴线。套管的长度应小于砼墙或梁的厚度，以3～5mm为宜。③、套管两端打磨光滑；④、套管内部刷

02S404柔性防水套管A型结构安装图及尺寸重量说明

02S404柔性防水套管A型结构安装图材料表见下页 02S404柔性防水套管A型结构材料表

02S404柔性防水套管A型结构说明 1）当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵 2）套管穿墙处如遇非混凝士墙壁时，应局部改用混凝士墙壁，其浇注范围应比翼环直径（D5）大200，而且必需将套管一次浇固于墙内. 3）穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200 4）套管的重量以L=300计算，如墙厚大于300时，应另行计算 02S404柔性防水套管B型结构安装图

02S404柔性防水套管B 型结构材料表序号名称数量材料备注 1 法兰套管 1 Q235-A 焊接件 2 密封圈1型 2 橡胶密封圈2型 1 橡胶 3 法兰压盖 1 Q235-A 焊接件 4 螺柱 N 4.8 GB897-88A 5 螺母 N 4 GB/T41-2000 材料表见下页： rcs=i V] 1 M ——1 \ 'IC 20 ao OJ ■S 12 L>300 ?ifm 10

02S404 柔性防水套管B 型结构说明 5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵 6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200, 而且必需将套管一次浇固于墙内. 7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为 D5+200 8) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算 02S404柔性防水套管尺寸重量表见下页:

刚性防水套管与柔性防水套管的区别

刚性防水套管与柔性防水套管的区别与选用穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道的位置。如果是两个房间之间的普通隔墙，无论是混凝土隔墙还是建筑砌块墙，只需要普通套管即可，无需防水类套管，若为风管穿墙，则只需要预留大小合适的建筑洞即可，无需套管。 1、刚性防水套管与柔性防水套管的区别：刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。也就是说，如果考虑墙体两面的防水性能，就要选用柔性防水套管；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。 2、刚性防水套管用途：刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。 3、刚性防水套管安装使用说明： a 、刚性防水套管适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

b、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。 c 、套管尺寸表内所列之材料重量为钢套管（套管长度 L 值按 200mm 计算）及翼环之重量。钢套管及翼环用 A3 材料制作， T42 焊条焊接。 d 、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（ D4 ）大 200mm ，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。 e、防水套管处的混凝土墙厚，应不小于 200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（ D4 ）大 200mm 。 f、刚性防水套管多用油麻、石棉水泥填充，填充后紧密捣实。 4、总结 1）.为什么使用刚性防水套管：一般的水池为了防止水从侧壁漏出,要求穿水池上的水管都要安装防水套管,边上设止水翼环,那么套管和水管之间的空隙不是还是会漏水吗?是不是套管和水管之间还有胶圈连接啊?这种防水套管在施工上是怎么样做的? 2）.刚性防水套管的功能和作用：穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。 3）.刚性防水套管和柔性防水套管的区别：刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有

柔性防水套管规范

柔性防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。特殊需要时，必须经由结构工程师选用。套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。穿管处混凝土墙厚应不小于300，否则应使用墙壁一边加厚或两边加厚。加厚部分的直径至少为D5+200。柔性防水套管预埋前，应把法兰压盖、螺丝及密封胶圈拿掉以备安装管道时使用，当主体结构钢筋绑扎好后，按照施工图中的标高几何尺寸找准位置，然后将柔性防水套管置于钢筋中，应用三方以上钢筋夹紧固定焊接在钢筋网中，不得歪斜。浇筑前要对法兰上的螺丝孔进行密封保护，以防止砂浆灌入螺丝孔影响后期管道安装。待预埋完成彻底凝固后，要对预埋防水套管进行漏水试验，确保工程质量，最后方可进行管道的安装。管道安装完成后，管子外径与套管中间应用填料捣实密封，起到了防水和减振作用。用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒，用于与腐蚀性介质接触时，设计应根据介质性能及防腐要求，另行选择适用的耐腐材料。河南中天管道配件有限公司是生产经营管道配件的企业。本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿
