浅述三塔精馏技术在甲醇生产中的运用

摘要三塔精馏技术具有产品质量高、操作容易、能耗低等优点，其在甲醇生产中的应用，能够有效提高甲醇生产效益，因此应结合甲醇生产要求，积极发挥三塔精馏技术优势，优化三塔精馏工艺，全面提高甲醇生产质量。本文简要介绍了甲醇生产现状，分析了三塔精馏技术在甲醇生产中的运用。

关键词三塔精馏技术；甲醇生产；运用

甲醇生产过程中不仅会发生很多副反应，而且产生很多杂质，三塔精馏技术是一种新型精馏技术，通过在甲醇生产中运用三塔精馏技术，可以有效减少甲醇损耗，提高甲醇生产质量。

1 甲醇生产现状

1.1 甲醇酸度不达标

由于预塔蒸汽用量较多，为了节约蒸汽，预塔回流量减小，并且由于不凝气管线中含有大量的甲醇积液不能及时回收，因此只能将原本的不凝汽温度下调，但是这样又造成甲醇酸度过高，如果采用加碱量方式，预塔底部pH值会明显提升，最终严重影响甲醇酸度。

1.2 甲醇浪费严重

根据甲醇的生产流程，常压塔和加压塔在实际应用中相互制约、相互影响，为了控制两塔的气液平衡、物料平衡和热量平衡，必须做好常压塔和加压塔的控制处理。甲醇生产操作时，通过控制加压塔回流量，降低蒸汽用量，甲醇生产负荷较高，甲醇采出量较大，这使得甲醇含水量较高，并且加压塔中蒸汽上升量相对较少，对于常压塔的供热量也较少，这时常压塔的运行负荷远远低于标准限值，然而由于物料在常压塔和加压塔分配存在较大差异，这使得常压塔供热量较少，无法保障常压塔运行负荷，上升蒸汽量较少，甲醇采出量不足，塔顶区域处于负压状态。在某些甲醇生产工艺中，为了调整常压塔负压状态，往往选择提高回流温度或者增加回流量的方式，但是其實际应用效果较差，提高回流温度，会使得甲醇采出温度大幅度上升，由于甲醇容易挥发，因此在生产过程中会浪费大量的甲醇，还会污染周围环境。虽然加大回流量在一定程度上能够保持塔顶处于正压状态，然而回流量过大，往往会降低灵敏板温度，由于常压塔底部几乎没有热负荷，这样更加加剧了热负荷上升的状态，甲醇轻组分不断向下移动，造成大量甲醇融入废水中被排出，造成生产原料的浪费[1]。

2 三塔精馏技术在甲醇生产中的应用

2.1 具体生产工艺

浅述三塔精馏技术在甲醇生产中的运用

浅述三塔精馏技术在甲醇生产中的运用摘要三塔精馏技术具有产品质量高、操作容易、能耗低等优点，其在甲醇生产中的应用，能够有效提高甲醇生产效益，因此应结合甲醇生产要求，积极发挥三塔精馏技术优势，优化三塔精馏工艺，全面提高甲醇生产质量。本文简要介绍了甲醇生产现状，分析了三塔精馏技术在甲醇生产中的运用。关键词三塔精馏技术；甲醇生产；运用甲醇生产过程中不仅会发生很多副反应，而且产生很多杂质，三塔精馏技术是一种新型精馏技术，通过在甲醇生产中运用三塔精馏技术，可以有效减少甲醇损耗，提高甲醇生产质量。 1 甲醇生产现状 1.1 甲醇酸度不达标由于预塔蒸汽用量较多，为了节约蒸汽，预塔回流量减小，并且由于不凝气管线中含有大量的甲醇积液不能及时回收，因此只能将原本的不凝汽温度下调，但是这样又造成甲醇酸度过高，如果采用加碱量方式，预塔底部pH值会明显提升，最终严重影响甲醇酸度。 1.2 甲醇浪费严重根据甲醇的生产流程，常压塔和加压塔在实际应用中相互制约、相互影响，为了控制两塔的气液平衡、物料平衡和热量平衡，必须做好常压塔和加压塔的控制处理。甲醇生产操作时，通过控制加压塔回流量，降低蒸汽用量，甲醇生产负荷较高，甲醇采出量较大，这使得甲醇含水量较高，并且加压塔中蒸汽上升量相对较少，对于常压塔的供热量也较少，这时常压塔的运行负荷远远低于标准限值，然而由于物料在常压塔和加压塔分配存在较大差异，这使得常压塔供热量较少，无法保障常压塔运行负荷，上升蒸汽量较少，甲醇采出量不足，塔顶区域处于负压状态。在某些甲醇生产工艺中，为了调整常压塔负压状态，往往选择提高回流温度或者增加回流量的方式，但是其實际应用效果较差，提高回流温度，会使得甲醇采出温度大幅度上升，由于甲醇容易挥发，因此在生产过程中会浪费大量的甲醇，还会污染周围环境。虽然加大回流量在一定程度上能够保持塔顶处于正压状态，然而回流量过大，往往会降低灵敏板温度，由于常压塔底部几乎没有热负荷，这样更加加剧了热负荷上升的状态，甲醇轻组分不断向下移动，造成大量甲醇融入废水中被排出，造成生产原料的浪费[1]。 2 三塔精馏技术在甲醇生产中的应用 2.1 具体生产工艺

甲醇精馏塔设计说明书

设计条件如下：操作压力：105.325 Kpa（绝对压力）进料热状况：泡点进料回流比：自定单板压降：≤0.7 Kpa 塔底加热蒸气压力：0.5M Kpa（表压）全塔效率：E T=47% 建厂地址：武汉 [ 设计计算] （一）设计方案的确定本设计任务为分离甲醇- 水混合物。对于二元混合物的分离，应采用连续精馏流程。设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却后送至储罐。该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的2 倍。塔釜采用间接蒸气加热，塔底产品经冷却后送至储罐。（二）精馏塔的物料衡算 1、原料液及塔顶、塔底产品的摩尔分率甲醇的摩尔质量：M A=32 Kg/Kmol 水的摩尔质量：M B=18 Kg/Kmol x F=32.4% x D=99.47% x W=0.28% 2、原料液及塔顶、塔底产品的平均摩尔质量 M F= 32.4%*32+67.6%*18=22.54 Kg/Kmol M D= 99.47*32+0.53%*18=41.37 Kg/Kmol M W= 0.28%*32+99.72%*18=26.91 Kg/Kmol 3、物料衡算 3 原料处理量：F=（3.61*10 3）/22.54=160.21 Kmol/h 总物料衡算：160.21=D+W 甲醇物料衡算：160.21*32.4%=D*99.47%+W*0.28% 得D=51.88 Kmol/h W=108.33 Kmol/h （三）塔板数的确定 1、理论板层数M T 的求取甲醇-水属理想物系，可采用图解法求理论板层数 ①由手册查得甲醇-水物搦的气液平衡数据，绘出x-y 图（附表） ②求最小回流比及操作回流比采用作图法求最小回流比，在图中对角线上，自点e（0.324 ，0.324）作垂线ef 即为进料线（q 线），该线与平衡线的交战坐标为（x q=0.324,y q=0.675）故最小回流比为R min= （x D- y q）/（ y q - x q）=0.91 取最小回流比为：R=2R min=2*0.91=1.82 ③求精馏塔的气、液相负荷 L=RD=1.82*51.88=94.42 Kmol/h V=（R+1）D=2.82*51.88=146.30 Kmol/h

甲醇精馏工艺技术浅析

甲醇精馏工艺技术浅析摘要：本文主要介绍了甲醇精馏工艺及其流程，并对双塔精馏工艺和三塔精馏工艺的产品质量、能源消耗、建设投资以及生产规模等方面进行了对比分析。关键词：甲醇精馏工艺；双塔精馏；三塔精馏 1.精馏工艺技术甲醇精馏是多个简单蒸馏的组合。由于液体混合物中所含组分的沸点不同,当其在一定温度下部分气化时,低沸点物在气相中的浓度高于其在液相中的浓度,反之液相中高沸点物的浓度较高,这就改变了气液两相的组成。当对部分气化所得的蒸汽进行部分冷凝时,因高沸点物易于冷凝,使冷凝液中高沸点物浓度较高,未冷凝气中低沸点物的浓度较高。如此不断地气化、冷凝,最后使混合液中的组分几乎以纯甲醇组分被分离出来。目前,国内甲醇精馏工艺主要分为双塔精馏工艺、带有高锰酸钾反应的精馏工艺和三塔精馏工艺。带有高锰酸钾反应的精馏工艺需要对粗甲醇中的还原性物质进行处理后再精馏,工艺复杂,该工艺主要用于对甲醇质量要求相当严格的场合。由于双塔精馏和三塔精馏工艺完全能够保证工业上对精甲醇质量的要求,因此一般不必采用带高锰酸钾反应的精馏工艺。 2.甲醇精馏工艺流程说明 2.1 预精馏系统来自甲醇合成装置的粗甲醇（40℃、0.5MPaA），首先进入粗甲醇预热器的管程，被壳程的低压蒸汽冷凝液加热到70℃左右，然后进入预精馏塔的上部。预精馏塔顶部出来的气相，首先进入预精馏塔一级冷凝器的壳程，物料被管程的循环冷却水冷却到67.5℃,冷却下来的液体进入预精馏塔回流槽中；从预精馏塔一级冷凝器出来的气体进入预精馏塔二级冷凝器的壳程，物料被管程的循环冷却水冷却到40℃左右,冷凝下来的液体进入萃取槽中，经工艺水萃取后，甲醇水溶液进入预精馏塔回流槽中，萃取出来的物料去杂醇油罐；二级冷凝器中出来的带有甲醇的不凝气，进排放槽中，用水洗涤其中的甲醇后，不凝气去放空总管。

甲醇精馏的方法

1.4.2 甲醇精馏的典型工艺流程甲醇精馏产生工艺有多种，分为单塔精馏，双塔精馏，三塔精馏与四塔精馏(即三塔加回收塔) (1) 单塔流程描述采用铜系催化剂低压法合成甲醇,由于粗甲醇中不仅还原性杂质的含量大大减少,而且二甲醚的含量几十倍地降低,因此在取消化学净化的同时,可将预精馏及甲醇-水-重组分的分离在一台主精馏塔内同时进行,即单塔流程,就能获得一般工业上所需要的精甲醇。单塔流程更适用于合成甲基燃料的分离,很容易获得燃料级甲醇。单塔流程(见图1.1)为粗甲醇产品经过一个塔就可以采出产品。粗甲醇塔中部加料口送入,轻组分由塔顶排出,高沸点的重组分在进料板以下若塔板处引出,水从塔底排出,产品甲醇在塔顶以下若干块塔板引出。 (2) 双塔流程描述双塔工艺是由脱醚塔,甲醇精馏塔或者主塔组成。主塔在工厂中产量在100万吨/年以下,仅仅能提供简单的过程,所以设备和投资较低。传统的工艺流程，是最早用于30MPa压力下以锌铬催化剂合成粗甲醇的精制。主要步骤有：中和、脱醚、预精馏脱轻组分杂质、氧化净化、主精馏脱水和重组分，最终得到精甲醇产品。在传统工艺流程上，取消脱醚塔和高锰酸钾的化学净化，只剩下双塔精馏(预精馏塔和主精馏塔)。其高压法锌铬催化剂合成甲醇和中、低压法铜系催化剂合成甲醇都可适用。从合成工序来的粗甲醇入预精馏塔，此塔为常压操作。为了提高预精馏塔后甲醇的稳定性，并尽可能回收甲醇，塔顶采用两级冷凝。塔顶经部分冷凝后的

大部分甲醇、水及少量杂质留在液相作为回流返回塔，二甲醚等轻组分(初馏分)及少量的甲醇、水由塔顶逸出，塔底含水甲醇则由泵送至主精馏塔。主精馏塔操作压力稍高于预精馏塔，但也可以认为是常压操作，塔顶得到精甲醇产品，塔底含微量甲醇及其它重组分的水送往水处理系统（见图1.2）。 (3) 三塔流程描述三塔工艺是由脱醚塔，加压精馏塔和常压精馏塔组成，形成二效精馏与二甲醇精馏塔甲醇产品的镏出物的混合物。三塔流程（见图1.3）的主要特点是，加压塔塔顶冷凝潜热用作常压塔塔釜再沸器的热源，形成双效精馏二效精馏，因此热量交换在加压塔顶部和常压塔底部之间进行。这种形式节省大约30%~40%的能源，同时降低了循环冷却水的速度。从合成工序来的粗甲醇入预精馏塔，在塔顶除去轻组分及不凝气，塔底含水甲醇由泵送加压塔。加压塔操作压力为57bar(G)，塔顶甲醇蒸气全凝后，部分作为回流经回流泵返回塔顶，其余作为精甲醇产品送产品储槽，塔底含水甲醇则进常压塔。同样，常压塔塔顶出的精甲醇一部分作为回流，一部分与加压塔产品混合进入甲醇产品储槽。 (4) 四塔流程描述四塔流程（见图1.4）包含预精馏塔、加压精馏塔、常压精馏塔和甲醇回收塔。粗甲醇经换热后进入预精馏塔，脱除轻组分后(主要为不凝气、二甲醚等)，塔底甲醇及高沸点组分加压后进入加压精馏塔，加压精馏塔顶的气相进入冷凝蒸发器，利用加压精馏塔和常压精馏塔塔顶、塔底的温差，为常压塔塔底提供热源，同时对加压塔塔顶气相冷凝。冷凝后的精甲醇进入回流罐，一部分作为加压塔回流，一部分作为精甲醇产品出装置，加压塔塔底的甲醇、高沸组分、

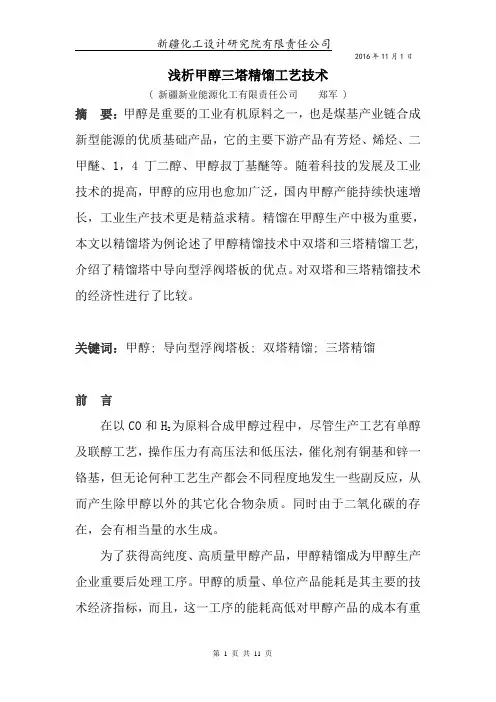

甲醇三塔精馏工艺技术
