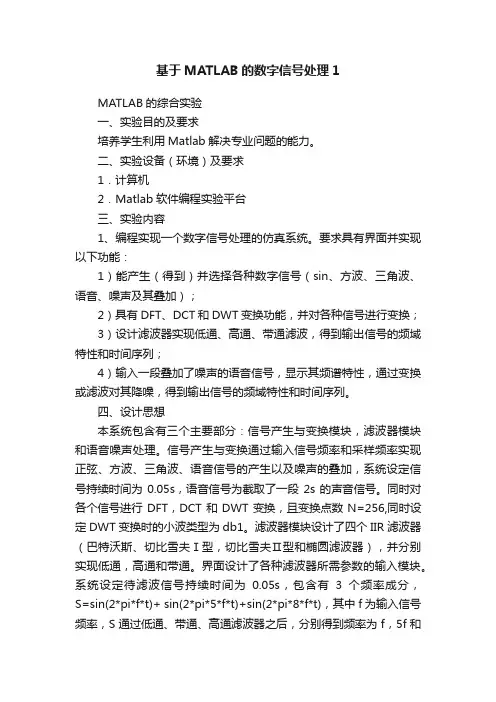

基于Matlab的数字信号处理实验仿真系统的实现[1]

信号与系统matlab实验及答案

产生离散衰减正弦序列()π0.8sin 4n x n n ?? = ??? , 010n ≤≤，并画出其波形图。 n=0:10; x=sin(pi/4*n).*0.8.^n; stem(n,x);xlabel( 'n' );ylabel( 'x(n)' ); 用MATLAB 生成信号()0sinc at t -, a 和0t 都是实数,410t -<<，画波形图。观察并分析a 和0t 的变化对波形的影响。 t=linspace(-4,7); a=1;

t0=2; y=sinc(a*t-t0); plot(t,y); t=linspace(-4,7); a=2; t0=2; y=sinc(a*t-t0); plot(t,y);

t=linspace(-4,7); a=1; t0=2; y=sinc(a*t-t0); plot(t,y);

三组对比可得a 越大最大值越小，t0越大图像对称轴越往右移 某频率为f 的正弦波可表示为()()cos 2πa x t ft =，对其进行等间隔抽样，得到的离散样值序列可表示为()()a t nT x n x t ==，其中T 称为抽样间隔，代表相邻样值间的时间间隔，1 s f T = 表示抽样频率，即单位时间内抽取样值的个数。抽样频率取40 Hz s f =，信号频率f 分别取5Hz, 10Hz, 20Hz 和30Hz 。请在同一张图中同时画出连续信号()a x t t 和序列()x n nT 的波形图，并观察和对比分析样值序列的变化。可能用到的函数为plot, stem, hold on 。 fs = 40; t = 0 : 1/fs : 1 ; % ?μ?ê·?±e?a5Hz,10Hz,20Hz,30Hz f1=5; xa = cos(2*pi*f1*t) ; subplot(1, 2, 1) ;

数字信号处理实验五

实验五：FIR数字滤波器设计与软件实现 信息学院 10电本2班王楚炘 2010304224 10.5.1 实验指导 1．实验目的 （1）掌握用窗函数法设计FIR数字滤波器的原理和方法。 （2）掌握用等波纹最佳逼近法设计FIR数字滤波器的原理和方法。 （3）掌握FIR滤波器的快速卷积实现原理。 （4）学会调用MATLAB函数设计与实现FIR滤波器。 2．实验内容及步骤 （1）认真复习第七章中用窗函数法和等波纹最佳逼近法设计FIR数字滤波器的原理； （2）调用信号产生函数xtg产生具有加性噪声的信号xt，并自动显示xt及其频谱，如图10.5.1所示； 图10.5.1 具有加性噪声的信号x(t)及其频谱如图（3）请设计低通滤波器，从高频噪声中提取xt中的单频调幅信号，要求信号幅频失真小于0.1dB，将噪声频谱衰减60dB。先观察xt的频谱，确定滤波器指标参数。 （4）根据滤波器指标选择合适的窗函数，计算窗函数的长度N，

调用MATLAB函数fir1设计一个FIR低通滤波器。并编写程序，调用MATLAB快速卷积函数fftfilt实现对xt的滤波。绘图显示滤波器的频响特性曲线、滤波器输出信号的幅频特性图和时域波形图。 （4）重复（3），滤波器指标不变，但改用等波纹最佳逼近法，调用MATLAB函数remezord和remez设计FIR数字滤波器。并比较两种设计方法设计的滤波器阶数。 提示：MATLAB函数fir1和fftfilt的功能及其调用格式请查阅本书 第7章和第？章； 采样频率Fs=1000Hz，采样周期T=1/Fs； 根据图10.6.1(b)和实验要求，可选择滤波器指标参数：通带截止频率fp=120Hz，阻带截至频率fs=150Hz，换算成数字频率，通带截止频率，通带最大衰为0.1dB，阻带截至频率，阻带最小衰为60dB。]实验程序框图如图10.5.2所示，供读者参考。 Fs=1000，T=1/Fs xt=xtg 产生信号xt, 并显示xt及其频谱 用窗函数法或等波纹最佳逼近法 设计FIR滤波器hn 对信号xt滤波：yt=fftfilt(hn,xt) 1、计算并绘图显示滤波器损耗函数 2、绘图显示滤波器输出信号yt End 图10.5.2 实验程序框图 4.思考题 (1)如果给定通带截止频率和阻带截止频率以及阻带最小衰减,如何用窗函数法设计线性相位低通滤波器?请写出设计步骤. 答：用窗函数法设计线性相位低通滤波器的设计步骤: a.根据对阻带衰减及过渡带的指标要求，选择窗函数的类型，并估计窗口的长度N； b.构造希望逼近的频率响应函数； c.计算h d(n)； d.加窗得到设计结果h(n)=h d(n)w(n)。 (2)如果要求用窗函数法设计带通滤波器,且给定通带上、下截止频率为和，阻带上、下截止频率为和，试求理想带通滤波器的截止频率。 答：希望逼近的理想带通滤波器的截止频率分别为：

数字信号处理基础实验指导书

《数字信号处理》实验指导书 光电工程学院二○○九年十月

实验一离散时间信号分析 一、实验目的 1．掌握各种常用的序列，理解其数学表达式和波形表示。 2．掌握在计算机中生成及绘制数字信号波形的方法。 3．掌握序列的相加、相乘、移位、反转等基本运算及计算机实现与作用。 4．掌握线性卷积软件实现的方法。 5．掌握计算机的使用方法和常用系统软件及应用软件的使用。 6．通过编程，上机调试程序，进一步增强使用计算机解决问题的能力。 二、实验原理 1．序列的基本概念 离散时间信号在数学上可用时间序列来表示，其中代表序列的第n个数字，n代表时间的序列，n的取值范围为的整数，n取其它值没有意义。离散时间信号可以是由模拟信号通过采样得到，例如对模拟信号进行等间隔采样，采样间隔为T，得到一个有序的数字序列就是离散时间信号，简称序列。 2．常用序列 常用序列有：单位脉冲序列（单位抽样）、单位阶跃序列、矩形序列、实指数序列、复指数序列、正弦型序列等。 3．序列的基本运算 序列的运算包括移位、反转、和、积、标乘、累加、差分运算等。 4．序列的卷积运算 上式的运算关系称为卷积运算，式中代表两个序列卷积运算。两个序列的卷积是一个序列与另一个序列反褶后逐次移位乘积之和，故称为离散卷积，也称两序列的线性卷积。其计算的过程包括以下4个步骤。 （1）反褶：先将和的变量换成，变成和，再将以纵轴为对称轴反褶成。 （2）移位：将移位，得。当为正数时，右移位；当为负数时，左

移位。 （3）相乘：将和的对应点值相乘。 （4）求和：将以上所有对应点的乘积累加起来，即得。 三、主要实验仪器及材料 微型计算机、Matlab软件6.5或更高版本。 四、实验内容 1．知识准备 认真复习以上基础理论，理解本实验所用到的实验原理。 2．离散时间信号（序列）的产生 利用MATLAB或C语言编程产生和绘制下列有限长序列： （1）单位脉冲序列 （2）单位阶跃序列 （3）矩形序列 （4）正弦型序列 （5）任意序列 3．序列的运算 利用MATLAB编程完成上述两序列的移位、反转、加法、乘法等运算，并绘制运算后序列的波形。 4．卷积运算 利用MATLAB编制一个计算两个序列线性卷积的通用程序，计算上述两序列，并绘制卷积后序列的波形。 5．上机调试并打印或记录实验结果。 6．完成实验报告。 五、实验报告要求 1. 简述实验原理及目的。 2. 给出上述序列的实验结果。 3. 列出计算卷积的公式，画出程序框图，并列出实验程序清单 （可略）（包括必要的程序说明）。 4. 记录调试运行情况及所遇问题的解决方法。 5. 给出实验结果，并对结果做出分析。 6. 简要回答思考题。 1 如何产生方波信号序列和锯齿波信号序列? 2 实验中所产生的正弦序列的频率是多少?是否是周期序列?

数字信号处理实验(吴镇扬)答案-2

（1） 观察高斯序列的时域和幅频特性，固定信号)(n x a 中参数p=8,改变q 的 值，使q 分别等于2、4、8，观察他们的时域和幅频特性，了解当q 取不同值时，对信号序列的时域和幅频特性的影响；固定q=8，改变p,使p 分别等于8、13、14，观察参数p 变化对信号序列的时域和幅频特性的影响，注意p 等于多少时会发生明显的泄漏现象，混叠是否也随之出现？记录实验中观察到的现象，绘出相应的时域序列和幅频特性曲线。 ()() ?????≤≤=-其他0150,2n e n x q p n a 解：程序见附录程序一： P=8,q 变化时： t/T x a (n ) k X a (k ) t/T x a (n ) p=8 q=4 k X a (k ) p=8 q=4 t/T x a (n ) p=8 q=8 k X a (k ) p=8 q=8 幅频特性 时域特性

t/T x a (n ) p=8 q=8 k X a (k ) p=8 q=8 t/T x a (n ) 5 10 15 k X a (k ) p=13 q=8 t/T x a (n ) p=14 q=8 5 10 15 k X a (k ) p=14 q=8 时域特性幅频特性 分析： 由高斯序列表达式知n=p 为期对称轴； 当p 取固定值时，时域图都关于n=8对称截取长度为周期的整数倍，没有发生明显的泄漏现象；但存在混叠，当q 由2增加至8过程中，时域图形变化越来越平缓，中间包络越来越大，可能函数周期开始增加，频率降低，渐渐小于fs/2,混叠减弱； 当q 值固定不变，p 变化时，时域对称中轴右移，截取的时域长度渐渐地不再是周期的整数倍，开始无法代表一个周期，泄漏现象也来越明显，因而图形越来越偏离真实值， p=14时的泄漏现象最为明显，混叠可能也随之出现；

数字信号处理实验及参考程序

数字信号处理实验实验一离散时间信号与系统及MA TLAB实现 1.单位冲激信号： n = -5:5; x = (n==0); subplot(122); stem(n, x); 2.单位阶跃信号： x=zeros(1,11); n0=0; n1=-5; n2=5; n = n1:n2; x(:,n+6) = ((n-n0)>=0); stem(n,x); 3.正弦序列： n = 0:1/3200:1/100; x=3*sin(200*pi*n+1.2); stem(n,x); 4.指数序列 n = 0:1/2:10; x1= 3*(0.7.^n); x2=3*exp((0.7+j*314)*n); subplot(221); stem(n,x1); subplot(222); stem(n,x2); 5.信号延迟 n=0:20; Y1=sin(100*n); Y2=sin(100*(n-3)); subplot(221); stem(n,Y1); subplot(222); stem(n,Y2);

6.信号相加 X1=[2 0.5 0.9 1 0 0 0 0]; X2=[0 0.1 0.2 0.3 0.4 0.5 0.6 0.7]; X=X1+X2; stem(X); 7.信号翻转 X1=[2 0.5 0.9 1]; n=1:4; X2=X1(5-n); subplot(221); stem(n,X1); subplot(222); stem(n,X2); 8.用MATLAB计算序列{-2 0 1 –1 3}和序列{1 2 0 -1}的离散卷积。a=[-2 0 1 -1 3]; b=[1 2 0 -1]; c=conv(a,b); M=length(c)-1; n=0:1:M; stem(n,c); xlabel('n'); ylabel('幅度'); 9．用MA TLAB计算差分方程 当输入序列为时的输出结果。 N=41; a=[0.8 -0.44 0.36 0.22]; b=[1 0.7 -0.45 -0.6]; x=[1 zeros(1,N-1)]; k=0:1:N-1; y=filter(a,b,x); stem(k,y) xlabel('n'); ylabel('幅度') 10.冲激响应impz N=64; a=[0.8 -0.44 0.36 0.22];

数字信号处理实验报告(实验1_4)

实验一 MATLAB 仿真软件的基本操作命令和使用方法 实验容 1、帮助命令 使用 help 命令，查找 sqrt （开方）函数的使用方法； 2、MATLAB 命令窗口 （1）在MATLAB 命令窗口直接输入命令行计算3 1)5.0sin(21+=πy 的值； （2）求多项式 p(x) = x3 + 2x+ 4的根； 3、矩阵运算 （1）矩阵的乘法 已知 A=[1 2;3 4]， B=[5 5;7 8]，求 A^2*B

（2）矩阵的行列式 已知A=[1 2 3;4 5 6;7 8 9]，求A （3）矩阵的转置及共轭转置 已知A=[1 2 3;4 5 6;7 8 9]，求A' 已知B=[5+i,2-i,1;6*i,4,9-i], 求B.' , B' （4）特征值、特征向量、特征多项式 已知A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4] ，求矩阵A的特征值、特征向量、特征多项式；

（5）使用冒号选出指定元素 已知：A=[1 2 3;4 5 6;7 8 9]；求A 中第3 列前2 个元素；A 中所有列第2，3 行的元素； 4、Matlab 基本编程方法 （1）编写命令文件：计算1+2+…+n<2000 时的最大n 值；

（2）编写函数文件：分别用for 和while 循环结构编写程序，求 2 的0 到15 次幂的和。

5、MATLAB基本绘图命令 （1）绘制余弦曲线 y=cos(t)，t∈[0，2π]

（2）在同一坐标系中绘制余弦曲线 y=cos(t-0.25)和正弦曲线 y=sin(t-0.5)， t∈[0，2π] （3）绘制[0，4π]区间上的 x1=10sint 曲线，并要求： （a）线形为点划线、颜色为红色、数据点标记为加号； （b）坐标轴控制：显示围、刻度线、比例、网络线 （c）标注控制：坐标轴名称、标题、相应文本； >> clear;

信号与系统MATLAB实验报告

《信号与系统》MATLAB实验报告 院系：专业： 年级：班号： 姓名：学号： 实验时间： 实验地点：

实验一 连续时间信号的表示及可视化 实验题目： )()(t t f δ=；)()(t t f ε=；at e t f =)(（分别取00<>a a 及）； )()(t R t f =；)()(t Sa t f ω=；)2()(ft Sin t f π=（分别画出不同周期个数 的波形）。 解题分析： 以上各类连续函数，先运用t = t1: p:t2的命令定义时间范围向量，然后调用对应的函数，建立f 与t 的关系，最后调用plot （）函数绘制图像，并用axis （）函数限制其坐标范围。 实验程序： （1） )()(t t f δ= t=-1:0.01:3 %设定时间变量t 的范围及步长 f=dirac(t) %调用冲激函数dirac （） plot(t,f) %用plot 函数绘制连续函数 axis([-1,3,-0.5,1.5]) %用axis 函数规定横纵坐标的范围 （2） )()(t t f ε= t=-1:0.01:3 %设定时间变量t 的范围及步长 f=heaviside(t) %调用阶跃函数heaviside （） plot(t,f) %用plot 函数绘制连续函数 title('f(t)=heaviside(t)') %用title 函数设置图形的名称 axis([-1,3,-0.5,1.5]) %用axis 函数规定横纵坐标的范围 （3） at e t f =)( a=1时： t=-5:0.01:5 %设定时间变量t 的范围及步长 f=exp(t) %调用指数函数exp （）

数字信号处理实验一 IIR数字滤波器设计及软件实现

实验一 IIR数字滤波器设计及软件实现 一、实验目的 （1）熟悉用双线性变换法设计IIR数字滤波器的原理与方法； （2）学会调用MATLAB信号处理工具箱中滤波器设计函数（或滤波器设计分析工具fdatool）设计各种IIR数字滤波器，学会根据滤波需求确定滤波器指标参数。 （3）掌握IIR数字滤波器的MATLAB实现方法。 （3）通过观察滤波器输入输出信号的时域波形及其频谱，建立数字滤波的概念。 二、实验原理 设计IIR数字滤波器一般采用间接法（脉冲响应不变法和双线性变换法），应用最广泛的是双线性变换法。基本设计过程是：①先将给定的数字滤波器的指标转换成过渡模拟滤波器的指标；②设计过渡模拟滤波器；③将过渡模拟滤波器系统函数转换成数字滤波器的系统函数。MATLAB信号处理工具箱中的各种IIR数字滤波器设计函数都是采用双线性变换法。第六章介绍的滤波器设计函数butter、cheby1 、cheby2 和ellip可以分别被调用来直接设计巴特沃斯、切比雪夫1、切比雪夫2和椭圆模拟和数字滤波器。本实验要求同学调用如上函数直接设计IIR数字滤波器。 本实验的数字滤波器的MATLAB实现是指调用MATLAB信号处理工具箱函数filter对给定的输入信号x(n)进行滤波，得到滤波后的输出信号y(n）。 三、实验内容及步骤 （1）调用信号产生函数mstg，产生由三路抑制载波调幅信号相加构成的复合信号st，该函数还会自动绘图显示st的时域波形和幅频特性曲线，如图1-1所示。由图可见，三路信号时域混叠无法在时域分离。但频域是分离的，所以可以通过滤波的方法在频域分离，这就是本实验的目的。

图1-1 三路调幅信号st 的时域波形和幅频特性曲线 （2）要求将st 中三路调幅信号分离，通过观察st 的幅频特性曲线，分别确定可以分离st 中三路抑制载波单频调幅信号的三个滤波器（低通滤波器、带通滤波器、高通滤波器）的通带截止频率和阻带截止频率。要求滤波器的通带最大衰减为0.1dB,阻带最小衰减为60dB 。 提示：抑制载波单频调幅信号的数学表示式为 0001()cos(2)cos(2)[cos(2())cos(2())]2 c c c s t f t f t f f t f f t ππππ==-++ 其中，cos(2)c f t π称为载波，f c 为载波频率，0cos(2)f t π称为单频调制信号，f 0为调制正弦波信号频率，且满足0c f f >。由上式可见，所谓抑制载波单频调幅信号，就是2个正弦信号相乘，它有2个频率成分：和频0c f f +和差频0c f f -，这2个频率成分关于载波频率f c 对称。所以，1路抑制载波单频调幅信号的频谱图是关于载波频率f c 对称的2根谱线，其中没有载频成分，故取名为抑制载波单频调幅信号。容易看出，图1-1中三路调幅信号的载波频率分别为250Hz 、500Hz 、1000Hz 。如果调制信号m(t)具有带限连续频谱，无直流成分，则()()cos(2)c s t m t f t π=就是一般的抑制载波调幅信号。其频谱图是关于载波频率f c 对称的2个边带（上下边带），在专业课通信原理中称为双边带抑制载波 (DSB-SC) 调幅信号,简称双边带 (DSB) 信号。如果调制信号m(t)有直流成分，则()()cos(2)c s t m t f t π=就是一般的双边带调幅信号。其频谱图是关于载波频率f c 对称的2个边带（上下边带），并包含载频成分。

(完整word版)信号与系统matlab实验

习题三 绘制典型信号及其频谱图 1.更改参数，调试程序，绘制单边指数信号的波形图和频谱图。观察参数a对信号波形 及其频谱的影响。 程序代码： close all; E=1;a=1; t=0:0.01:4; w=-30:0.01:30; f=E*exp(-a*t); F=1./(a+j*w); plot(t,f);xlabel('t');ylabel('f(t)'); figure; plot(w,abs(F));xlabel('\omega');ylabel('|F(\omega)|';

E=1，a=1,波形图频谱图更改参数E=2，a=1;

更改参数a，对信号波形及其频谱的影响。（保持E=2）上图为a=1图像 a=2时

a=4时 随着a的增大，f(t)曲线变得越来越陡，更快的逼近0，而对于频谱图，随着a增大，图像渐渐向两边张开，峰值减小，陡度减小，图像整体变得更加平缓。 2.矩形脉冲信号 程序代码： close all; E=1;tao=1; t=-4:0.1:4; w=-30:0.1:30;

f=E*(t>-tao/2&tao/2)+0*(t<=-tao/2&t>=tao/2); F=(2*E./w).*sin(w*tao/2); plot(t,f);xlabel('t');ylabel('f(t)'); figure; plot(w,abs(F));xlabel('\omega');ylabel('|F(\omega)|') ; figure; plot(w,20*log10(abs(F))); xlabel('\omega');ylabel('|F(\omega)| in dB'); figure; plot(w,angle(F));xlabel('\omega');ylabel('\phi(\omega )');

2015年北邮数字信号处理软件实验报告

数字信号处理软件实验 MATLAB 仿真 2015年12月16日

实验一：数字信号的 FFT 分析 ● 实验目的 通过本次实验，应该掌握： (a) 用傅立叶变换进行信号分析时基本参数的选择。 (b) 经过离散时间傅立叶变换（DTFT ）和有限长度离散傅立叶变换（DFT ）后信号频谱上的区别，前者 DTFT 时间域是离散信号，频率域还是连续的，而 DFT 在两个域中都是离散的。 (c) 离散傅立叶变换的基本原理、特性，以及经典的快速算法（基2时间抽选法），体会快速算法的效率。 (d) 获得一个高密度频谱和高分辨率频谱的概念和方法，建立频率分辨率和时间分辨率的概念，为将来进一步进行时频分析（例如小波）的学习和研究打下基础。 (e) 建立 DFT 从整体上可看成是由窄带相邻滤波器组成的滤波器组的概念，此概念的一个典型应用是数字音频压缩中的分析滤波器，例如 DVD AC3 和MPEG Audio 。 ● 实验内容及要求 ? 离散信号的频谱分析 设信号 此信号的0.3pi 和 0.302pi 两根谱线相距很近，谱线 0.45pi 的幅度很小，请选择合适的序列长度 N 和窗函数，用 DFT 分析其频谱，要求得到清楚的三根谱线。 ? DTMF 信号频谱分析 用计算机声卡采用一段通信系统中电话双音多频（DTMF ）拨号数字 0～9的数据，采用快速傅立叶变换（FFT ）分析这10个号码DTMF 拨号时的频谱。 00010450303024().*cos(.)sin(.)cos(.)x n n n n ππππ=+--

●MATLAB代码及结果 ?离散信号的频谱分析 clf; close all; N=1000; n=1:1:N; x=0.001*cos(0.45*n*pi)+sin(0.3*n*pi)-cos(0.302*n*pi-pi/4); y=fft(x,N); mag=abs(y); w=2*pi/N*[0:1:N-1]; stem(w/pi,mag); axis([0.25 0.5 0 2]); xlabel('频率'); ylabel('X(k)'); grid on;

数字信号处理实验答案完整版

数字信号处理实验答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

实验一熟悉Matlab环境 一、实验目的 1.熟悉MATLAB的主要操作命令。 2.学会简单的矩阵输入和数据读写。 3.掌握简单的绘图命令。 4.用MATLAB编程并学会创建函数。 5.观察离散系统的频率响应。 二、实验内容 认真阅读本章附录，在MATLAB环境下重新做一遍附录中的例子，体会各条命令的含义。在熟悉了MATLAB基本命令的基础上，完成以下实验。 上机实验内容： （1）数组的加、减、乘、除和乘方运算。输入A=[1 2 3 4]，B=[3 4 5 6]，求C=A+B，D=A-B，E=A.*B，F=A./B，G=A.^B并用stem语句画出A、B、C、D、E、F、G。 clear all; a=[1 2 3 4]; b=[3 4 5 6]; c=a+b; d=a-b; e=a.*b; f=a./b; g=a.^b; n=1:4; subplot(4,2,1);stem(n,a); xlabel('n');xlim([0 5]);ylabel('A'); subplot(4,2,2);stem(n,b); xlabel('n');xlim([0 5]);ylabel('B'); subplot(4,2,3);stem(n,c); xlabel('n');xlim([0 5]);ylabel('C'); subplot(4,2,4);stem(n,d); xlabel('n');xlim([0 5]);ylabel('D'); subplot(4,2,5);stem(n,e); xlabel('n');xlim([0 5]);ylabel('E'); subplot(4,2,6);stem(n,f); xlabel('n');xlim([0 5]);ylabel('F'); subplot(4,2,7);stem(n,g); xlabel('n');xlim([0 5]);ylabel('G'); （2）用MATLAB实现下列序列： a) x(n)= 0≤n≤15 b) x(n)=e+3j)n 0≤n≤15 c) x(n)=3cosπn+π)+2sinπn+π) 0≤n≤15 d) 将c)中的x(n)扩展为以16为周期的函数x(n)=x(n+16),绘出四个周期。

数字信号处理实验(吴镇扬)答案-4

实验四 有限长单位脉冲响应滤波器设计 朱方方 0806020433 通信四班 (1) 设计一个线性相位FIR 高通滤波器，通带边界频率为0.6π，阻带边界频率为0.4π，阻 带衰减不小于40dB 。要求给出h(n)的解析式，并用MATLAB 绘出时域波形和幅频特性。 解： (1) 求数字边界频率: 0.6 , .c r ωπωπ== (2) 求理想滤波器的边界频率: 0.5n ωπ= (3) 求理想单位脉冲响应: []d s i n ()s i n [()] () ()1n n n n n n h n n παωαα παωα π?-- -≠??-=? ? -=?? (4) 选择窗函数。阻带最小衰减为-40dB ，因此选择海明窗(其阻带最小衰减为-44dB)；滤 波器的过渡带宽为0.6π-0.4π=0.2π，因此 6.21 0.231 , 152 N N N ππα-=?=== (5) 求FIR 滤波器的单位脉冲响应h(n): []31d sin (15)sin[0.5(15)] 1cos ()15()()()15(15)1 15 n n n R n n h n w n h n n n ππππ?---????-? ?≠? ???==-???? ? ?=? 程序： clear; N=31; n=0:N-1; hd=(sin(pi*(n-15))-sin(0.5*pi*(n-15)))./(pi *(n-15)); hd(16)=0.5; win=hanning(N); h=win'.*hd; figure; stem(n,h); xlabel('n'); ylabel('h(n)'); grid; title('FIR 高通滤波单位脉冲响应h(n)'); [H,w]=freqz(h,1); H=20*log10(abs(H)); figure;3 plot(w/pi,H); axis([0 1 -100 10]); xlabel('\omega/\pi'); ylabel('幅度/dB'); grid; title('FIR 高通滤波器，hanning 窗，N=31');

信号与系统MATLAB实验

2016-2017学年第一学期 信号与系统实验报告 班级： 姓名： 学号： 成绩： 指导教师：

实验一常见信号的MATLAB 表示及运算 一．实验目的 1．熟悉常见信号的意义、特性及波形 2．学会使用MATLAB 表示信号的方法并绘制信号波形 3. 掌握使用MATLAB 进行信号基本运算的指令 4. 熟悉用MATLAB 实现卷积积分的方法 二．实验原理 信号一般是随时间而变化的某些物理量。按照自变量的取值是否连续，信号分为连续时间信号和离散时间信号，一般用()f t 和()f k 来表示。若对信号进行时域分析，就需要绘制其波形，如果信号比较复杂，则手工绘制波形就变得很困难，且难以精确。MATLAB 强大的图形处理功能及符号运算功能，为实现信号的可视化及其时域分析提供了强有力的工具。 根据MATLAB 的数值计算功能和符号运算功能，在MATLAB 中，信号有两种表示方法，一种是用向量来表示，另一种则是用符号运算的方法。在采用适当的MATLAB 语句表示出信号后，就可以利用MATLAB 中的绘图命令绘制出直观的信号波形了。下面分别介绍连续时间信号和离散时间信号的MATLAB 表示及其波形绘制方法。 1.连续时间信号 所谓连续时间信号，是指其自变量的取值是连续的，并且除了若干不连续的点外，对于一切自变量的取值，信号都有确定的值与之对应。从严格意义上讲，MATLAB 并不能处理连续信号。在MATLAB 中，是用连续信号在等时间间隔点上的样值来近似表示的，当取样时间间隔足够小时，这些离散的样值就能较好地近似出连续信号。在MATLAB 中连续信号可用向量或符号运算功能来表示。 ⑴ 向量表示法 对于连续时间信号()f t ，可以用两个行向量f 和t 来表示，其中向量t 是用形如12::t t p t 的命令定义的时间范围向量，其中，1t 为信号起始时间，2t 为终止时间，p 为时间间隔。向量f 为连续信号()f t 在向量t 所定义的时间点上的样值。 说明：plot 是常用的绘制连续信号波形的函数。 严格说来，MATLAB 不能表示连续信号，所以，在用plot()命令绘制波形时，要对自变量t 进行取值，MATLAB 会分别计算对应点上的函数值，然后将各个数据点通过折线连接起来绘制图形，从而形成连续的曲线。因此，绘制的只是近似波形，而且，其精度取决于t 的取样间隔。t 的取样间隔越小，即点与点之间的距离越小，则近似程度越好，曲线越光滑。例如：图1-1是在取样间隔为p=0.5时绘制的波形，而图1-2是在取样间隔p=0.1时绘制的波形，两相对照，可以看出图1-2要比图1-1光滑得多。

DSP运行实验报告

DSP运行实验报告 一、实验目的 熟悉CCS软件仿真下，DSP程序的下载和运行；熟悉借助单片机的DSP程序下载和运行； 熟悉借助仿真器的DSP程序下载和运行；熟悉与DSP程序下载运行相关的CCS编程环境。 二、实验原理 CCS软件仿真下，借用计算机的资源仿真DSP的内部结构，可以模拟DSP程序的下载和运行。 如果要让程序在实验板的DSP中运行、调试和仿真，可以用仿真器进行DSP程序下载和运行。初学者也可以不用仿真器来使用这款实验板，只是不能进行程序调试和仿真。 在本实验板的作用中，单片机既是串口下载程序的载体，又是充当DSP 的片外存储器（相对于FLASH），用于固化程序。 三、实验设备、仪器及材料 安装有WINDOWS XP操作系统和CCS3.3的计算机。 四、实验步骤（按照实际操作过程） 1、CCS软件仿真下，DSP程序的下载和运行。 第一步：安装CCS，如果不使用仿真器，CCS 的运行环境要设置成一个模拟仿真器（软仿真）。

第二步：运行CCS，进入CCS 开发环境。 第三步：打开一个工程。 将实验目录下的EXP01目录拷到D:\shiyan下（目录路径不能有中文），用[Project]\[Open]菜单打开工程，在“Project Open”对话框中选 EXP01\CPUtimer\CpuTimer.pjt，选“打开”， 第四步：编译工程。 在[Project]菜单中选“Rebuild All”，生成CpuTimer.out文件。 第五步：装载程序。 用[File]\[Load Program]菜单装载第四步生成CpuTimer.out文件，在当前工程目录中的Debug 文件夹中找到CpuTimer.out文件，选中，鼠标左键单击“打开”。

实验一 基于Matlab的数字信号处理基本

实验一 基于Matlab 的数字信号处理基本操作 一、 实验目的：学会运用MA TLAB 表示的常用离散时间信号；学会运用MA TLAB 实现离 散时间信号的基本运算。 二、 实验仪器：电脑一台，MATLAB6.5或更高级版本软件一套。 三、 实验内容： （一） 离散时间信号在MATLAB 中的表示 离散时间信号是指在离散时刻才有定义的信号，简称离散信号，或者序列。离散序列通常用)(n x 来表示，自变量必须是整数。 离散时间信号的波形绘制在MATLAB 中一般用stem 函数。stem 函数的基本用法和plot 函数一样，它绘制的波形图的每个样本点上有一个小圆圈，默认是空心的。如果要实心，需使用参数“fill ”、“filled ”，或者参数“.”。由于MATLAB 中矩阵元素的个数有限，所以MA TLAB 只能表示一定时间范围内有限长度的序列；而对于无限序列，也只能在一定时间范围内表示出来。类似于连续时间信号，离散时间信号也有一些典型的离散时间信号。 1. 单位取样序列 单位取样序列)(n δ，也称为单位冲激序列，定义为 ) 0() 0(0 1)(≠=?? ?=n n n δ 要注意，单位冲激序列不是单位冲激函数的简单离散抽样，它在n =0处是取确定的值1。在MATLAB 中，冲激序列可以通过编写以下的impDT .m 文件来实现，即 function y=impDT(n) y=(n==0); %当参数为0时冲激为1,否则为0 调用该函数时n 必须为整数或整数向量。 【实例1-1】 利用MATLAB 的impDT 函数绘出单位冲激序列的波形图。 解：MATLAB 源程序为 >>n=-3:3; >>x=impDT(n); >>stem(n,x,'fill'),xlabel('n'),grid on >>title('单位冲激序列') >>axis([-3 3 -0.1 1.1]) 程序运行结果如图1-1所示。 图1-1 单位冲激序列

数字信处理上机实验答案全

数字信处理上机实验答 案全 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

第十章 上机实验 数字信号处理是一门理论和实际密切结合的课程，为深入掌握课程内容，最好在学习理论的同时，做习题和上机实验。上机实验不仅可以帮助读者深入的理解和消化基本理论，而且能锻炼初学者的独立解决问题的能力。本章在第二版的基础上编写了六个实验，前五个实验属基础理论实验，第六个属应用综合实验。 实验一系统响应及系统稳定性。 实验二时域采样与频域采样。 实验三用FFT对信号作频谱分析。 实验四 IIR数字滤波器设计及软件实现。 实验五 FIR数字滤波器设计与软件实现 实验六应用实验——数字信号处理在双音多频拨号系统中的应用 任课教师根据教学进度，安排学生上机进行实验。建议自学的读者在学习完第一章后作实验一；在学习完第三、四章后作实验二和实验三；实验四IIR数字滤波器设计及软件实现在。学习完第六章进行；实验五在学习完第七章后进行。实验六综合实验在学习完第七章或者再后些进行；实验六为综合实验，在学习完本课程后再进行。 实验一: 系统响应及系统稳定性 1.实验目的 （1）掌握求系统响应的方法。 （2）掌握时域离散系统的时域特性。 （3）分析、观察及检验系统的稳定性。 2.实验原理与方法 在时域中，描写系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。已知输入信号可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应，本实验仅在时域求解。在计算机上适合用递推法求差分方程的解，最简单的方法是采用MATLAB语言的工具箱函数filter函数。也可以用MATLAB语言的工具箱函数conv函数计算输入信号和系统的单位脉冲响应的线性卷积，求出系统的响应。 系统的时域特性指的是系统的线性时不变性质、因果性和稳定性。重点分析实验系统的稳定性，包括观察系统的暂态响应和稳定响应。 系统的稳定性是指对任意有界的输入信号，系统都能得到有界的系统响应。或者系统的单位脉冲响应满足绝对可和的条件。系统的稳定性由其差分方程的系数决定。 实际中检查系统是否稳定，不可能检查系统对所有有界的输入信号，输出是否都是有界输出，或者检查系统的单位脉冲响应满足绝对可和的条件。可行的方法是在系统的输入端加入单位阶跃序列，如果系统的输出趋近一个常数（包括零），就可以断定系统是稳定的[19]。系统的稳态输出是指当∞ n时，系统的输出。如果系统稳定，信号加入 → 系统后，系统输出的开始一段称为暂态效应，随n的加大，幅度趋于稳定，达到稳态输出。 注意在以下实验中均假设系统的初始状态为零。 3．实验内容及步骤

数字信号处理实验

子程序： function myplot(B,A) %myplot(B,A) %时域离散系统损耗函数绘图 %B为系统函数分子多项式系数向量 %A为系统函数分母多项式系数向量 [H,W]=freqz(B,A,1000); m=abs(H); plot(W/pi,20*log10(m/max(m)));grid on; xlabel('\omega/\pi');ylabel('幅度(dB)') axis([0,1,-80,5]);title('损耗函数曲线'); function tplot(xn,T,yn) %时域序列连续曲线绘图函数 % xn:信号数据序列，yn:绘图信号的纵坐标名称（字符串） % T为采样间隔 n=0:length(xn)-1;t=n*T; plot(t,xn); xlabel('t/s');ylabel(yn); axis([0,t(end),min(xn),1.2*max(xn)]) 程序： %实验4程序exp4.m % IIR数字滤波器设计及软件实现 clear all;close all Fs=10000;T=1/Fs; %采样频率 %调用信号产生函数mstg产生由三路抑制载波调幅信号相加构成的复合信号st st=mstg; %低通滤波器设计与实现========================================= fp=280;fs=450; wp=2*fp/Fs;ws=2*fs/Fs;rp=0.1;rs=60; %DF指标（低通滤波器的通、阻带边界频）[N,wp]=ellipord(wp,ws,rp,rs); %调用ellipord计算椭圆DF阶数N和通带截止频率wp [B,A]=ellip(N,rp,rs,wp); %调用ellip计算椭圆带通DF系统函数系数向量B和A y1t=filter(B,A,st); %滤波器软件实现 % 低通滤波器设计与实现绘图部分 figure(2);subplot(3,1,1); myplot(B,A); %调用绘图函数myplot绘制损耗函数曲线 yt='y_1(t)'; subplot(3,1,2);tplot(y1t,T,yt); %调用绘图函数tplot绘制滤波器输出波形 %带通滤波器设计与实现==================================================== fpl=440;fpu=560;fsl=275;fsu=900; wp=[2*fpl/Fs,2*fpu/Fs];ws=[2*fsl/Fs,2*fsu/Fs];rp=0.1;rs=60;

数字信号处理基础实验报告_

本科生实验报告 实验课程数字信号处理基础 学院名称地球物理学院 专业名称地球物理学 学生姓名 学生学号 指导教师王山山 实验地点5417 实验成绩 二〇一四年十一月二〇一四年十二月

填写说明 1、适用于本科生所有的实验报告（印制实验报告册除外）； 2、专业填写为专业全称，有专业方向的用小括号标明； 3、格式要求： ①用A4纸双面打印（封面双面打印）或在A4大小纸上用蓝黑色水笔书写。 ②打印排版：正文用宋体小四号，1.5倍行距，页边距采取默认形式（上下2.54cm， 左右2.54cm，页眉1.5cm，页脚1.75cm）。字符间距为默认值（缩放100%，间距：标准）；页码用小五号字底端居中。 ③具体要求： 题目（二号黑体居中）； 摘要（“摘要”二字用小二号黑体居中，隔行书写摘要的文字部分，小4号宋体）； 关键词（隔行顶格书写“关键词”三字，提炼3-5个关键词，用分号隔开，小4号黑体)； 正文部分采用三级标题； 第1章××(小二号黑体居中，段前0.5行) 1.1 ×××××小三号黑体×××××（段前、段后0.5行） 1.1.1小四号黑体（段前、段后0.5行） 参考文献（黑体小二号居中，段前0.5行），参考文献用五号宋体，参照《参考文献著录规则（GB/T 7714－2005）》。

实验一生成离散信号并计算其振幅谱 并将信号进行奇偶分解 一、实验原理 单位脉冲响应h(t)=exp(-a*t*t)*sin(2*3.14*f*t)进行离散抽样，分别得到t=0.002s，0.009s，0.011s采样的结果。用Excel软件绘图显示计算结果。并将信号进行奇偶分解，分别得到奇对称信号h(n)-h(-n)与偶对称信号h(n)+h(-n)。用Excel 软件绘图显示计算结果。 二、实验程序代码 （1）离散抽样 double a,t; a=2*f*f*log(m); int i; for(i=0;i

信号与系统MATLAB实验总汇

实验一、MATLAB 编程基础及典型实例 一、实验目的 （1）熟悉MATLAB 软件平台的使用； （2）熟悉MATLAB 编程方法及常用语句； （3）掌握MATLAB 的可视化绘图技术； （4）结合《信号与系统》的特点，编程实现常用信号及其运算。 示例一：在两个信号进行加、减、相乘运算时，参于运算的两个向量要有相同的维数，并且它们的时间变量范围要相同，即要对齐。编制一个函数型m 文件，实现这个功能。function [f1_new,f2_new,n]=duiqi(f1,n1,f2,n2) a=min(min(n1),min(n2)); b=max(max(n1),max(n2)); n=a:b; f1_new=zeros(1,length(n)); f2_new=zeros(1,length(n)); tem1=find((n>=min(n1))&(n<=max(n1))==1); f1_new(tem1)=f1; tem2=find((n>=min(n2))&(n<=max(n2))==1); f2_new(tem2)=f2; 四、实验内容与步骤 （2）绘制信号x(t)=)3 2sin(2t e t ?的曲线，t 的范围在0~30s ，取样时间间隔为0.1s 。t=0:0.1:30; y=exp(-sqrt(2)*t).*sin(2*t/3); plot(t,y);

（3）在n=[-10:10]范围产生离散序列：?? ?≤≤?=Other n n n x ,033,2)(,并绘图。n=-10:1:10; z1=((n+3)>=0); z2=((n-3)>=0); x=2*n.*(z1-z2); stem(n,x);（4）编程实现如下图所示的波形。 t=-2:0.001:3; f1=((t>=-1)&(t<=1)); f2=((t>=-1)&(t<=2)); f=f1+f2; plot(t,f); axis([-2,3,0,3]);
