57BYGH40两相步进电机说明书

步进电动机的工作原理与特点

步进电动机的工作原理及特点随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。 1 步进电机概述步进电动机又称脉冲电动机或阶跃电动机，国外一般称为Steppingmotor、Pulse motor或Stepper servo，其应用发展已有约80年的历史。步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。每来一个脉冲电压，转子就旋转一个步距角，称为一步。根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率围通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点[1]。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接收数字量的输入，所以特别适合于微机控制。 2国外的研究概况步进电机是国外发明的。中国在文化大革命中已经生产和应用，例如、、、、都生产，而且都在各行业使用，驱动电路所有半导体器件都是完全国产化的，当时是全分立元器件构成的逻辑运算电路，还有电容耦合输入的计数器，触发器，环形分配器。国外在大功率的工业设备驱动上，目前基本不使用大扭矩步进电动机，因为从驱动电路的成本，效率，噪音，加速度，绝对速度，系统惯量与最大扭矩比来比较，比较不划算，还是用直流电动机，加电动机编码器整体技术和经济指标高。一些少数高级的应用，就用空心转杯电机，交流电机。国外在小功率的场合，还使用步进电机，例如一些工业器材，工业生产装备，打印机，复印件，速印机，银行自动柜员机。国外用许多现代的手段将步进电机排挤出驱动应用，除了前面提到的旋转编码器，打印机还使用光电编码带或感应编码带配合直流电动机，实现闭环直线位移控制。国过去是用大力矩步进电动机实现机床数控，有实力的公司现在也采用交流电动机驱动数控机床，在驱动设备的主要差距，是国外对交流电动机的控制理论与工程分析和应用能力强，先进的控制理论作为软件，写在控制器部。总的来说，步进电机是一种简易的开环控制，对运用者的要求低，不适合在大功率的场合使用。在卫星、雷达等应用场合，中国在文化大革命后期，就生产了力矩电机，就生产了环形

步进电机控制器--说明书[1].答案

步进电机,伺服电机可编程控制器KH-01使用说明一、系统特点 ●控制轴数：单轴； ●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）； ●最高输出频率：40KHz(特别适合控制细分驱动器)； ●输出频率分辨率：1Hz； ●编程条数：99条； ●输入点：6个（光电隔离）； ●输出点：3个（光电隔离）； ●一次连续位移范围：—7999999~7999999； ●工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态； ●升降速曲线：2条（最优化）； ●显示功能位数：8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示； ●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止； ●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）； ●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度； ●程序编辑功能：可任意插入、删除可修改程序。具有跳转行号、数据判零、语句条数超长和超短的判断功能； ●回零点功能：可双向自动回到零点； ●编程指令：共14条指令； ●外操作功能：通过参数设定和编程，在(限位A)A操作和(限位B)B操作端子上加开关可执行外部中断操作； ●电源：AC220V（电源误差不大于±15%）。

一、前面板图前面板图包括： 1、八位数码管显示 2、六路输入状态指示灯 3、三路输出状态指示灯 4、 CP脉冲信号指示灯

5、 CW方向电平指示灯 6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。后面板图及信号说明：后面板图为接线端子，包括： 1、方向、脉冲、+5V为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：脉冲————步进脉冲信号方向————电机转向电平信号 +5V————前两路信号的公共阳端 CP、CW的状态分别对应面板上的指示灯 2、启动：启动程序自动运行，相当于面板上的启动键。 3、停止：暂停正在运行的程序，相当于面板上的停止键，再次启动后，程序继续运行。 4、 (限位A)A操作和(限位B)B操作是本控制器的一大特点：对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需把速度量和位移量编程即可。但还有相当多的控制是不能事先定位的，例如控制步进电机从起始点开始朝一方向运行，直到碰到一行程开关后停止，当然再反向运行回到起始点。再例如要求步进电机在两个行程开关之间往复运行n次，等等。在这些操作中，我们事先并不知道步进电机的位移量的具体值，又应当如何编程呢？本控制器利用：“中断操作”，我们称之为“(限位A)A操作”和“(限位B)B操作”。以“(限位A)A操作”为例，工作流程为：当程序在运行时，如果“(限位A)A 操作”又信号输入，电机作降速停止，程序在此中断，程序记住了中断处的座标，程序跳转到“(限位A)A操作”入口地址所指定的程序处运行程序。 5、输入1和输入2通过开关量输入端。 6、输出1、输出2和输出3通过开关量输出端。 7、+24V、地—输入输出开关量外部电源，本电源为DC24V/0.2A,此电源由控制器内部隔离提供。 8、 ~220V控制器电源输入端。输入信号和输出信号接口电路：本控制器的“启动”、“停止”、“(限位A)A操作”、“(限位B)B操作”、“输入1”、“输入2”为输入信号，他们具有相同的输入接口电路。“输出1”、“输出2”、“输出3”称为输出信号。他们具有相同的输出接口电路。输入和输出电路都有光电隔离，以保证控制器的内部没有相互干扰，控制器内部工作电源(+5V)和外部工作电源（+24V）相互独立，并没有联系，这两组电源由控制器内部变压器的两个独立绕组提供。开关量输入信号输出信号的状态，分别对应面板上的指示灯。对于输入量，输入低电平（开关闭合时）灯亮，反之灯灭；对于输出量，输出0时为低电平，指示灯灭，反之灯亮。开关量输入电路：

德拜防爆伺服电机选型手册及防爆合格证

德拜防爆交流伺服电机 Ex d IIB T4 Gb（可燃气体） /Ex tD A21 IP65 T130℃（可燃粉尘）南京德拜自动化科技有限公司 https://www.360docs.net/doc/2c12578220.html,/

南京德拜自动化科技公司，成立于2017年，专门从事特种永磁同步电机的研发和生产。具备基于永磁同步电机的防爆，高低温，高低压等要求的设计制造能力。南京德拜的主要产品：防爆交流伺服电机，防爆步进电机，低压防爆伺服电机，高低温交流伺服电机。德拜品牌全系列防爆伺服电机（60机座，90机座，110机座，130机座，180机座），全系列防爆步进电机（86机座，57机座，42机座），取得CQST（国家防爆电气产品质量监督检验中心）的防爆合格证。全系列防爆伺服产品，全系列防爆步进产品，常年备有库存。主要客户：

1.德拜防爆伺服电机的概述：电机机座号序列电机功率范围电压等级驱动器适配防爆标志：Ex d IIB T4 Gb / Ex tD A21 IP65

编码器适配可选总线协议表 2. 防爆伺服电机型号说明：

3．防爆伺服电机技术参数

4.端口信号描述及产品接线图电机类型机座号针脚定义信号线颜色增量式编码器（脉冲驱动器）60机座 90机座 U 红 V 蓝 W 橙增量式编码器（脉冲驱动器）110机座 130机座 180机座 U 红 V 橙 W 蓝绝对值编码器（总线驱动器）U 红V 橙W 蓝类型针脚定义信号线颜色类型针脚定义信号线颜色增量型编码器5V 红绝对值编码器 SD 蓝0V 黑SD- 蓝黑A+ 绿VB 棕A- 绿黑Vcc 红B+ 蓝GND 黑B- 蓝黑GND 棕黑Z+ 黄CASEGND 白Z- 黄黑 U+ 棕 U- 棕黑 V+ 白 V- 白黑 W+ 灰 W- 灰黑 FG 地线

步进电机的工作原理其原理图

一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转：

如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C 偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C 对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A 这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移 1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。 3、力矩：电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F 与（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br为磁密，S为导磁面积，F与L*D*Br成正比L为铁芯有效长度，D 为转子直径Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。力矩=力*半径

步进电机原理介绍

步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，人们早在20世纪20年代就开始使用这种电机。随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。本文重点讨论更为简单也更常用的永磁步进电机。步进电机的构造如图1所示，步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。如果线圈中电流的流向如图1所示，并且我们从电机顶部向下看齿槽的顶部，那么电流在绕两个齿槽按逆时针流向流动。根据安培定律和右手准则，这样的电流会产生一个北极向上的磁场。

现在假设我们构造一个定子上缠绕有两个绕组的电机，内置一个能够绕中心任意转动的永久磁铁，这个可旋转部分叫做转子。图2给出了一种简单的电机，叫做双相双极电机，因为其定子上有两个绕组，而且其转子有两个磁极。如果我们按图2a所示方向给绕组1输送电流，而绕组2中没有电流流过，那么电机转子的南极就会自然地按图中所示，指向定子磁场的北极。再假设我们切断绕组1中的电流，而按图2b所示方向给绕组2输送电流，那么定子的磁场就会指向左侧，而转子也会随之旋转，与定子磁场方向保持一致接着，我们再将绕组2的电流切断，按照图2c的方向给绕组1输送电流，注意：这时绕组1中的电流流向与图2a所示方向相反。于是定子的磁场北极就会指向下，从而导致转子旋转，其南极也指向下方。然后我们又切断绕组1中的电流，按照图2d所示方向给绕组2输送电流，于是定子磁场又会指向右侧，从而使得转子旋转，其南极也指向右侧。。最后，我们再一次切断绕组2中的电流，并给绕组1输送如图2a所示的电流，

步进电机详细介绍

步进电机步进电动机是一种将电脉冲信号转换成角位移或线位移的机电元件。步进电动机的输入量是脉冲序列，输出量则为相应的增量位移或步进运动。正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接受数字量的控制，所以特别适宜采用微机进行控制。（一）步进电机的种类目前常用的有三种步进电动机：（1）反应式步进电动机（VR。反应式步进电动机结构简单，生产成本低，步距角小；但动态性能差。（2）永磁式步进电动机（PM）。永磁式步进电动机出力大，动态性能好；但步距角大。（3）混合式步进电动机（HB）。混合式步进电动机综合了反应式、永磁式步进电动机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电动机。它有时也称作永磁感应子式步进电动机。（二）步进电动机的工作原理图X1三相反应式步进电动机结构示意图 1 ――定子 2 ――转子 3 ――定子绕组图x1是最常见的三相反应式步进电动机的剖面示意图。电机的定子上有六个均布的磁极，其夹角是60o。各磁极上套有线圈，按图1连成A、B、C三相绕组。转子上均布40个小齿。所以每个齿的齿距为B E=360O /40=9O，而定子

每个磁极的极弧上也有5个小齿，且定子和转子的齿距和齿宽均相同。由于定子和转子的小齿数目分别是30和40 ,其比值是一分数，这就产生了所谓的齿错位的情况。若以A相磁极小齿和转子的小齿对齐，如图，那么B相和C相磁极的齿就会分别和转子齿相错三分之一的齿距，即3o。因此，B、C极下的磁阻比A磁极下的磁阻大。若给B相通电，B相绕组产生定子磁场，其磁力线穿越B相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩(磁阻转矩) 的作用而转动，直到B磁极上的齿与转子齿对齐，恰好转子转过3o ;此时A、C磁极下的齿又分别与转子齿错开三分之一齿距。接着停止对B相绕组通电，而改为C相绕组通电，同理受反应转矩的作用，转子按顺时针方向再转过3o。依次类推，当三相绕组按A - B-C-A顺序循环通电时，转子会按顺时针方向，以每个通电脉冲转动3o的规律步进式转动起来。若改变通电顺序，按A-C-B -A顺序循环通电，则转子就按逆时针方向以每个通电脉冲转动3o的规律转动。因为每一瞬间只有一相绕组通电，并且按三种通电状态循环通电，故称为单三拍运行方式。单三拍运行时的步矩角9b为30o。三相步进电动机还有两种通电方式，它们分别是双三拍运行，即按AB-BC-CA-AB顺序循环通电的方式，以及单、双六拍运行，即按A—AB — B —BC—C—CA —A顺序循环通电的方式。六拍运行时的步矩角将减小一半。反应式步进电动机的步距角可按下式计算：| 9b=360o /NE r (x-1 )式中E r ------------ 转子齿数，N ------ 运行拍数，N=km ，m为步进电动机的绕组相数，k=1或2。 (三)步进电动机的特性 (1)步进电动机必须加驱动才可以运转，驱动信号必须为脉冲信号，没有脉冲信号的时候，步进电动机静止，如果加入适当的脉冲信号，就会以一定的角度(称为步角)转动。转动的速度和脉冲的频率成正比。 (2)步进电机具有瞬间启动和急速停止的优越特性。 (3 )改变脉冲的顺序，可以方便的改变转动的方向。 (四)步进电动机的驱动方法步进电动机不能直接接到工频交流或直流电源上工作，而必须使用专用的步进电动机驱动器，如图x2所示，它由脉冲发生控制单元、功率驱动单元、保护

步进电机的原理,分类,细分原理

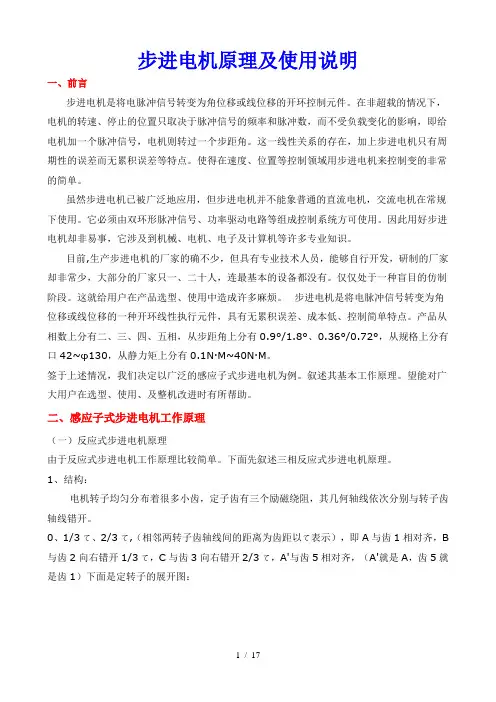

步进电机原理及使用说明一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N?M~40N?M。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。

步进电机控制说明

实训名称步进电机控制一、实训目的 1.掌握步进电机控制系统的接线、调试、操作二、实训设备序号名称型号与规格数量备注 1实训装置THHAJS-1 1 2实训挂箱B10 1 3导线3号若干 4 5通讯编程电缆SC-90 1 三菱 6实训指导书THHAJS-1 1 7计算机（带编程软件） 1 自备三、面板图 + 四、控制要求 1.总体控制要求：如面板图所示，利用可编程控制器输出信号控制步进电机运行。 2.按下“SD”启动开关，系统准备运行。 3.打开“MA”手动开关，系统进入手动控制模式，选择电机旋转方向，再按动“SE”单步按钮，步进电机运行一步。 4.关闭“MA”手动开关，系统进入自动控制模式，此时步进电机开始自动运行。 5.分别按动速度选择开关“V1”、“V2”、“V3”，步进电机运行在不同的速度段上。 6.步进电机开始运行时为正转，按动“MF”开关，步进电机反方向运行。再按动“MZ”开关，步进电机正方向运行。五、功能指令使用及程序流程图

六、端口分配及接线图 1.端口分配及功能表序号 PLC 地址（PLC 端子）电气符号（面板端子）功能说明 1 X00 SD 启动开关 2 X01 MA 手动 3 X02 V1 速度1 4 X03 V2 速度2 5 X04 V3 速度3 6 X05 MZ 正转 7 X06 MF 反转 8 X07 SE 单步 9 Y00 A A 相 10 Y01 B B 相 11 Y02 C C 相 12 Y03 D D 相 13 面板V+ 接电源+24V 电源正端 14 主机COM 、COM0、COM1、COM2接电源GND 电源负端 2.PLC 外部接线图七、操作步骤 1. 检查实训设备中器材及调试程序。

三相步进电机产品手册

运动系统控制产品
使用手册
上海昀研自动化科技有限公司
二〇〇九年七月第三版

三相步进电机
返回目录
■ 42mmHB 系列三相步进电机
步距角(Step Angle) 步距精度(Step Accuracy) 温升(Temperature Rise) 环境温度(Ambient Temperature Range) 绝缘等级(Insulation Class) 绝缘电阻(Insulation Resistance) 绝缘强度(Dielectric Strength) 径向跳动(radial runout) 轴向间隙(axial clearance) 1.2° ±5% 75℃ Max -20℃~+50℃ B 500VDC 100MΩ Min 500VAC 50Hz 1Ma Minute 0.02mmMax(450g 负载) 0.08mmMax(450g 负载)
技术参数(Specifications) 技术参数
型号 Model 步距角机身长额定电流驱动器电源输入保持转矩 Holding torque (N.m) 0.16 0.22 0.32 Step Angle Length Current Power Supply O () L(mm) (A/phase) (A) DC24V 1A DC24V 2A DC24V 1A 重量转动惯量适配驱动器 Rotor inertia Weight Matched driver 2 (g.cm ) (kg) 100 220 380 0.23 0.28 0.35 YK3605MA YK3605MA YK3605MA
423HB35-153 1.2 35 1.5 423HB40-153 1.2 40 1.5 423HB50-153 1.2 50 1.5 ▲以上仅为代表性产品,可按要求另行制作.
外形尺寸(Dimension) 外形尺寸(Dimension)
力矩测试数据(仅供参考) 力矩测试数据(仅供参考)
注意: ▲ 注意:
电机特性数据和技术数据都是在匹配我公司驱动器驱动的情况下测得,测试电压为 28VDC. 电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度. 电机与驱动器连接时,请勿接错相.
1

步进电机工作原理及功能运用

步进电机工作原理及功能运用双击自动滚屏发布者：admin 发布时间：2012-02-18 03:06:33 阅读：495次【字体：大中小】步进电机的概术：步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件，是目前行业设备的主要配件，如剥线机设备就需要用到此步进电机。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动，用途很广。使用多相步进电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转

过一个步距角。步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B 步进电机的别称步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pulse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。一、步进电机的特点

2H42B步进电机驱动器说明书

2H42B 细分步进电机驱动器使用手册 V ersion 2.0 版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】东莞市一能机电技术有限公司 DONGGUAN ICAN－TECH CO.,LTD 地址：东莞市万江区新和工业区瑞联振兴工业园B栋4楼 https://www.360docs.net/doc/2c12578220.html,/ Email:tech@https://www.360docs.net/doc/2c12578220.html,

2H42B 步进电机驱动器一、 2H42B 步进电机驱动器产品简介 1.1概述 2H42B 步进电机驱动器是一款高性价比的细分两相步进电机驱动器。最大可提供2.0A 的电流输出。由于采用了双极性恒流斩波控制技术，与市面上同类型步进电机驱动器相比，其对步进电机噪声和发热均有明显改善。适用于尺寸为28，35，39，42等各类2相或4相混合式步进电机，具有体积小，使用简单方便等特点。 1.2特点 ◆低噪声，高速大转矩特性 ◆光电隔离差分信号输入，响应频率最高200K ◆供电电压12VDC-36VDC ◆细分精度1，2，4，8，16，32，64，128， ◆输出电流峰值可达2.0A 倍细分可选 ◆静止时电流自动减半 ◆外形尺寸小（96*60*24mm ） ◆可选择脉冲上升沿或下降沿触发 ◆电流设定方便，八档可选 ◆可驱动4、6、8线二相、四相步进电机 ◆具有过流，过温保护功能 1.3应用领域适用于各类型自动化设备或仪器，如雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、机械手，包装机械，纺织机械等，极具性价比和竞争力。二、 2H42B 步进电机驱动器电气、机械和环境指标 1 网址:www https://www.360docs.net/doc/2c12578220.html, 2.2 2H42B 步进电机驱动器使用环境及参数图1.安装尺寸图 2.4加强散热方式 1) 2H42B 步进电机驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内； 2) 建议使用时选择自动半流方式（即电机停止时电流自动减至60% ），以减少电机和驱动器的发热； 3) 安装步进电机驱动器时请采用立式侧面安装，使散热面向易于空气对流的方向，必要时在机箱内靠近驱动器处应安装排气风扇，进行强制散热，从而保证驱动器在可靠工作温度范围内工作。 2 网址: www https://www.360docs.net/doc/2c12578220.html,

两相步进电机驱动器工作原理

两相步进电机驱动器工作原理 1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图 2.基于AT89C2051的步进电机驱动器系统电路原理图3 步进电机驱动器系统电路原理图 A T89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。A T89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。图3中的RL1～RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1～D4为续流二极管，使电机绕组产生的反电动势通过续流二极管(D1～D4)而衰减掉，从而保护了功率管TIP122不受损坏。在50Ω外接电阻上并联一个200μF电容，可以改善注入步进电机绕组的电流脉冲前沿，提高了步进电机的高频性能。与续流二极管串联的200Ω电阻可减小回路的放电时间常数，使绕组中电流脉冲的后沿变陡，电流下降时间变小，也起到提高高频工作性能的作用。 3.软件设计该驱动器根据拨码开关KX、KY的不同组合有三种工作方式供选择：方式1为中断方式：P3.5(INT1)为步进脉冲输入端，P3.7为正反转脉冲输入端。上位机(PC机或单片机)与驱动器仅以2条线相连。方式2为串行通讯方式：上位机(PC机或单片机)将控制命令发送给驱动器，驱动器根据控制命令自行完成有关控制过程。

步进电机基本工作原理

步进电机基本原理电机将电能转换成机械能，步进电机将电脉冲转换成特定的旋转运动。每个脉冲所产生的运动是精确的，并可重复，这就是步进电机为什么在定位应用中如此有效的原因。永磁步进电机包括一个永磁转子、线圈绕组和导磁定子。激励一个线圈绕组将产生一个电磁场，分为北极和南极，见图1所示。定子产生的磁场使转子转动到与定子磁场对直。通过改变定子线圈的通电顺序可使电机转子产生连续的旋转运动。图2显示了一个两相电机的典型的步进顺序。在第1步中，两相定子的A相通电，因异性相吸，其磁场将转子固定在图示位置。当A相关闭、B相通电时，转子顺时针旋转90°。在第3步中，B相关闭、A相通电，但极性与第1步相反，这促使转子再次旋转90°。在第4步中，A相关闭、B相通电，极性与第2步相反。重复该顺序促使转子按90°的步距角顺时针旋转。

图2中显示的步进顺序称为“单相激励”步进。更常用的步进方法是“双相激励”，其中电机的两相一直通电。但是，一次只能转换一相的极性，见图3所示。两相步进时，转子与定子两相之间的轴线处对直。由于两相一直通电，本方法比“单相通电”步进多提供了41.1%的力

矩，但输入功率却为2倍。半步步进电机也可在转换相位之间插入一个关闭状态而走“半步”。这将步进电机的整个步距角一分为二。例如，一个90°的步进电机将每半步移动45°，见图4。但是，与“两相通电”相比，半步进通常导致15%～30%的力矩损失（取决于步进速率）。在每交换半步的过程中，由于其中一个绕组没有通电，所以作用在转子上的电磁力要小，造成了力矩的

净损失。双极性绕组双相激励介绍了利用一种“双极性线圈绕组”的方法。每相用一个绕组，通过将绕组中电流反向，电磁极性被反向。典型的两相双极驱动的输出步骤在电气原理图和图5中的步进顺序中进一步阐述。按图所

步进电机驱动器说明书

TB6600升级版两相步进驱动器使用说明书 [使用前请仔细阅读本手册，以免损坏驱动器]

目录一、产品简介 (3) 概述 (3) 特点 (3) 二、接口和接线介绍 (3) 信号输入端 (3) 电机绕组连接 (3) 电源电压连接 (4) 状态指示 (4) 接线方式 (4) 接线要求 (5) 三、电流、细分拨码开关设定 (5) 细分设定 (5) 工作（动态）电流设定 (6) 四、机械和环境指标 (6) 使用环境及参数 (6) 机械安装图 (7) 五、电机适配 (7) 电机适配 (7) 电机接线 (8) 供电电压和输出电流的选择 (8) 五、常见问题 (9) 应用中常见问题和处理方法 (9) 六、保修条款 (10)

一、产品简介 ◆概述 TB6600升级版驱动器是一款专业的两相混合式步进电机驱动器，可适配国内外各种品牌，电流在4.0A及以下，外径39，42，57mm的四线，六线，八线两相混合式步进电机。适合各种小中型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低成本、大电流运行的设备中效果特性。 ◆特点 ※信号输入：单端，脉冲/方向 ※细分可选：1/2/4/8/16/32细分 ※输出电流：0.5A-4.0A ※输入电压：9-42VDC ※静止时电流自动减半 ※可驱动4,6,8线两相、四相步进电机 ※光耦隔离信号输入，抗干扰能力强 ※具有过热、过流、欠压锁定、输入电压防反接保护等功能 ※体积小巧，方便安装 ※外部信号3.3-24V通用，无需串联电阻二、接口和接线介绍 ◆信号输入端 PUL+ PUL-脉冲输入信号。默认脉冲上升沿有效。为了可靠响应脉冲信号，脉冲宽度应大于1.2us。 DIR+ DIR-方向输入信号，高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5us建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行方向。 ENA+ ENA-使能输入信号（脱机信号），用于使能或禁止驱动器输出。使能时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。 ◆电机绕组连接 A+,A-电机A相绕组。 B+,B-电机B相绕组。

步进电机的工作原理图解

1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c 所示： a. 单四拍 b. 双四拍 c八拍

51单片机驱动步进电机的方法。驱动电压12V，步进角为7.5度. 一圈360 度, 需要48 个脉冲完成!!! 该步进电机有6根引线，排列次序如下：1:红色、2:红色、3:橙色、4:棕色、5:黄色、6:黑色。采用51驱动ULN2003的方法进行驱动。 ULN2003的驱动直接用单片机系统的5V电压，可能力矩不是很大，大家可自行加大驱动电压到12V。

1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为 1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。
