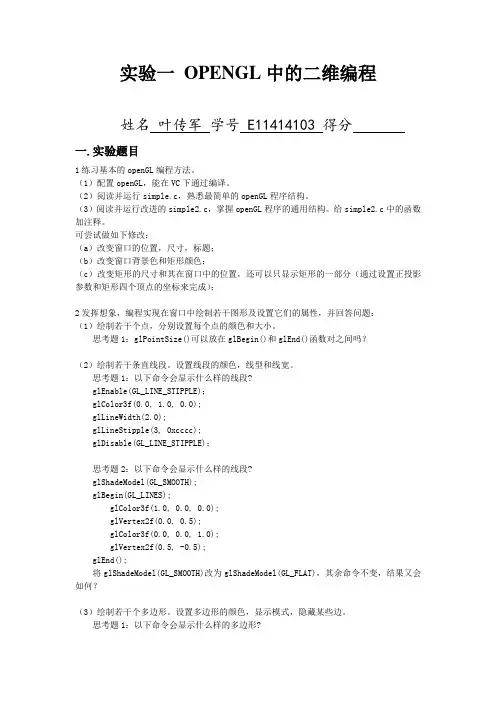

实验1 OpenGL中的二维编程

【实验目的】

1.掌握基本的openGL编程方法。

2.掌握二维图形的显示方法。

【实验题目】

1. 练习基本的openGL编程方法。

（1）配置openGL，能在VC下通过编译。

（2）阅读并运行simple.c，熟悉最简单的openGL程序结构。

（3）阅读并运行改进的simple2.c，掌握openGL程序的通用结构。给simple2.c 中的函数加注释。

可尝试做如下修改：

（a）改变窗口的位置，尺寸，标题；

（b）改变窗口背景色和矩形颜色；

（c）改变矩形的尺寸和其在窗口中的位置，还可以只显示矩形的一部分（通过设置正投影参数（glOrtho函数的参数）和矩形四个顶点的坐标来完成）；

2. 发挥想象，编程实现在窗口中绘制若干图形及设置它们的属性，并回答问题：（1）绘制若干个点，分别设置每个点的颜色和大小。

思考题1：glPointSize()可以放在glBegin()和glEnd()函数对之间吗？

（2）绘制若干条直线段。设置线段的颜色，线型和线宽。

思考题1：以下命令会显示什么样的线段?

glEnable(GL_LINE_STIPPLE)；

glColor3f(0.0, 1.0, 0.0);

glLineWidth(2.0);

glLineStipple(3, 0xcccc);

glDisable(GL_LINE_STIPPLE)；

思考题2：以下命令会显示什么样的线段?

glShadeModel(GL_SMOOTH);

glBegin(GL_LINES);

glColor3f(1.0, 0.0, 0.0);

glVertex2f(0.0, 0.5);

glColor3f(0.0, 0.0, 1.0);

glVertex2f(0.5, -0.5);

glEnd();

将glShadeModel(GL_SMOOTH)改为glShadeModel(GL_FLAT)，其余命令不变，结果又会如何？

（3）绘制若干个多边形。设置多边形的颜色，显示模式，隐藏某些边。

思考题1：以下命令会显示什么样的多边形?

glShadeModel(GL_SMOOTH);

glBegin(GL_POLYGON);

glColor3f(1.0, 0.0, 0.0);

glVertex2f(-0.5, -0.5);

glColor3f(0.0, 1.0, 0.0);

glVertex2f(-0.5, 0.5);

glColor3f(0.0, 0.0, 1.0);

glVertex2f(0.5, 0.5);

glColor3f(1.0, 1.0, 0.0);

glVertex2f(0.5, -0.5);

glEnd();

将glShadeModel(GL_SMOOTH)改为glShadeModel(GL_FLAT)，其余命令不变，结果又会如何？

将glBegin(GL_POLYGON)改为glBegin(GL_QUADS)，分别尝试在SMOOTH和FLAT 模式下的结果。

思考题2：以下程序段分别会显示什么样的多边形?

（a）

glPolygonMode( GL_FRONT_AND_BACK, GL_FILL);

glColor3f(1.0, 0.0, 0.0);

glBegin(GL_POLYGON);

glVertex2f(-0.5, -0.5);

glVertex2f(-0.5, 0.5);

glVertex2f(0.5, 0.5);

glVertex2f(0.5, -0.5);

glEnd();

（b）

glPolygonMode( GL_FRONT_AND_BACK, GL_LINE);

glColor3f(1.0, 1.0, 0.0);

glBegin(GL_POLYGON);

glVertex2f(-0.5, -0.5);

glVertex2f(-0.5, 0.5);

glVertex2f(0.5, 0.5);

glVertex2f(0.5, -0.5);

glEnd();

（c）

glPolygonMode( GL_FRONT_AND_BACK, GL_POINT);

glColor3f(1.0, 1.0, 0.0);

glBegin(GL_POLYGON);

glVertex2f(-0.5, -0.5);

glVertex2f(-0.5, 0.5);

glVertex2f(0.5, 0.5);

glVertex2f(0.5, -0.5);

glEnd();

思考题3：下面多边形的哪些边不可见?

glPolygonMode( GL_FRONT_AND_BACK, GL_LINE);

glColor3f(1.0, 1.0, 0.0);

glBegin(GL_POLYGON);

glVertex2f(-0.5, -0.5);

glEdgeFlag(GL_FALSE);

glVertex2f(-0.5, 0.5);

glEdgeFlag(GL_TRUE);

glVertex2f(0.5, 0.5);

glVertex2f(0.5, -0.5);

glEnd();

3.学会查文档，自学。

4公司某年度各月产量分别为：320,475,436,754,585,619,788,500,860,1000,800,930。试绘制一年内产量按月的折线图，柱状图和饼图（可用三角法画圆）。注意文本的位置。参考图示如下：

月份较多，画饼图的时候可以按照季度来统计产量：

【说明】实验报告写题目1,2,4。

【参考资料】

[1] 教材2.5.3节，2.6.4节，5.8.1节，5.8.2节，5.8.3节（多边形的填充和法向量不用看），5.8.4节

[2] D. Hearn and M. P. Baker, Computer Graphics with OpenGL, 3rd Ed., 2004. 计算机图形学(第三版），电子工业出版社

2.9节，

3.1-3.4节，3.16节，3.21节，P131示例程序（第4题可参考这里的程序），

4.3.1节，4.7节，4.8节，4.14.2-4.14.4节
