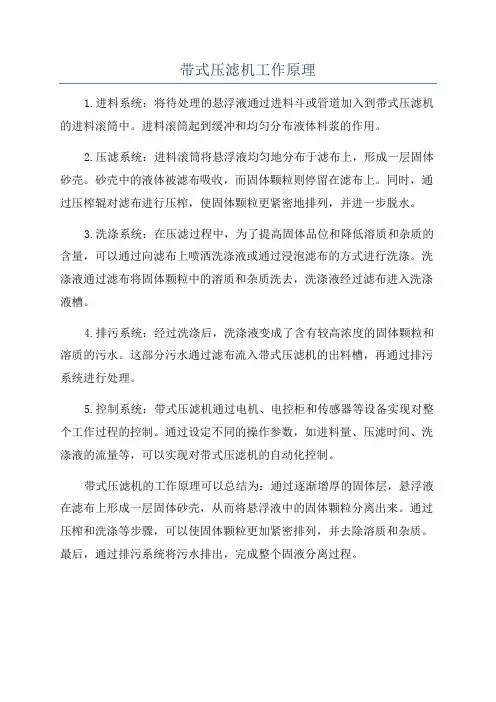

带式压滤机工作原理

三、工作原理

该设备主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。

输送带绕经传动滚筒和尾部改向滚筒形成环行封闭带。托辊承载输送带及上面输送的物料。张紧装置使输送带具有足够的张力，保证与传动滚筒间产生摩擦力使输送带不打滑。工作时，减速电机带动传动滚筒，通过摩擦力驱动输送带运行，物料由进料装置进入并随输送带一起运动，经过一定的距离到达出料口转入下一道工艺环节。

四、结构和控制特点

上托辊采用槽形托辊，利于承载松散物料。回程托辊采用V型托辊，有效防止皮带机跑偏。在空段清扫器前后安装下平托辊有利于清除物料。

输送带张紧采用螺旋张紧和重锤张紧两套装置。螺旋张紧装置还可以调整皮带机的跑偏。

在输送带的工作面两侧，沿输送带全长安装有导料槽，导料槽由槽板和橡胶板组合而成，橡胶板与输送带接触，形成槽形断面，起到增加输送量的作用，同时也防止物料洒落。导料槽板同橡胶板的固定方式采用螺栓和压板压紧的形式，橡胶板不需要钻孔，同时可以根据

橡胶板的磨损情况，方便的进行调整，保证橡胶板保持同输送带的密封状态。

在输送机头部和尾部安装有头部及空段清扫器。头部清扫器为重锤刮板式结构，安装于传动滚筒下方，用于清除输送带工作面的粘料。空段清扫器为刮板式结构，安装于靠近尾部的输送带非工作面的上方，用于清除输送带非工作面上的物料。

输送带采用聚酯帆布带，具有耐油、耐酸碱的性质。接头采用硫化接头，接头安全系数10-12。

输送机一侧安装有拉绳开关，当发生紧急情况时拉动开关上的钢丝绳启动此开关，可以立即停机。故障排除后，拉动复位销开关可复位。

输送机头尾部安装有跑偏开关，当输送带发生跑偏时，输送带带动开关上的立辊旋转并倾斜，倾斜大于一级动作角度12?时，发出一组开关信号;如立辊继续倾斜大于二级动作角度30?时，发出另一组开关信号。两组信号分别用于报警和停机。当输送机恢复正常运行后，立辊自动复位。

五、安装调试

1.输送机的各支腿、立柱或平台用化学锚栓牢固地固定于地面上。

2.机架上各个部件的安装螺栓应全部紧固。各托辊应转动灵活。托辊轴心线、传动滚筒、改向滚筒的轴心线与机架纵向的中心线应垂直。

3.螺旋张紧行程为机长的

1,,1.5,。

4.拉绳开关安装于输送机一侧，两开关间用覆塑钢丝绳连接，松紧适度。

5.跑偏开关安装于输送机头尾部两侧，成对安装。开关的立辊与输送带带边垂直，且保证带边位于立辊高度的1/3处。立辊与输送带边缘距离为50,70mm。

6.各清扫器、导料槽的橡胶刮板应与输送带完全接触，否则，调节清扫器和导料槽的安装螺栓使刮板与输送带接触。

7.安装无误后空载试运行。试运行的时间不少于2小时。并进行如下检查:

(1)各托辊应与输送带接触，转动灵活。

(2)各润滑处无漏油现象。

(3)各紧固件无松动。

(4)轴承温升不大于40?C，且最高温度不超过80?C。 (5)正常运行时，输送机应运行平稳，无跑偏，无异常噪音。

六、故障排除

1.输送带打滑

原因是输送带张力小或驱动滚筒表面粘有物料或水份。应旋紧张紧螺杆，增大张力。清理驱动滚筒并加大空段清扫器的清扫力度。 2.输送带在两端跑偏原因是滚筒装配位置偏斜，应拉紧跑偏一侧的张紧装置的螺杆调整改向滚筒位置。通过调整轴承座调整传动滚筒的位置。

3.输送带在中部跑偏

原因是托辊安装位置不正。应检查各托辊安装位置是否与输送带垂直，否则松开安装螺栓调整托辊位置。调整完毕后旋紧各螺栓。此外，进料口落料点不在输送带中心也可能引起跑偏，应改善进料情况。

七、注意事项

输送机应有专人负责操作。每班使用后进行日常检修和维护工作:

1. 检查各紧固件是否松动。

2.各清扫器、导料槽的橡胶刮板磨损时应调整其伸出的尺寸。如果磨损严重，应进行更换。

3.多台输送机或其它设备联合运转使用时，应注意启动和停车顺序:应保持空载启动;进料口设备停机供料后本设备应运转一段时间待卸空物料后再停车。

4.停车后，将输送机上的污物清理干净，并关闭电源。

5.若设备停止使用较长时间，在启动前应检查设备上是否有异物影响运动部件的运动。

八、维护保养

1.减速电机按其使用说明书定期更换润滑油。

2.各滚筒的轴承座及轴承每半年清洗一次，并重新加注锂基润滑脂ZL-2。

3.张紧装置的螺杆每3—6个月表面涂一次锂基润滑脂ZY-2。

4.根据设备使用情况，各部件和结构件应定期清理污物和除锈，并涂油或喷漆进行防腐处理。
