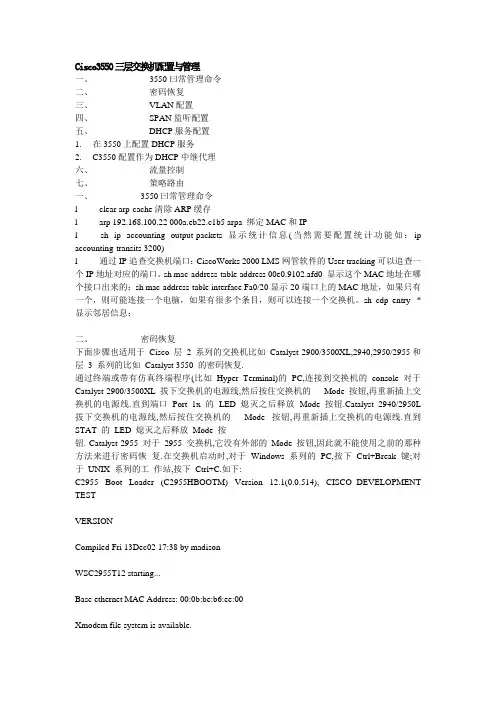

Cisco3550三层交换机配置与管理
Cisco3550三层交换机配置与管理(实例）
一、3550日常管理命令 (1)
二、密码恢复 (1)
三、VLAN配置 (4)
四、SPAN监听配置 (12)
五、DHCP服务配置 (13)
1. 在3550上配置DHCP服务.. 13
2. C3550配置作为DHCP中继代理.. 15
六、流量控制 (17)
七、策略路由 (19)
一、3550日常管理命令
clear arp-cache清除ARP缓存
arp 192.168.100.22 000a.eb22.c1b5 arpa 绑定MAC和IP
sh ip accounting output-packets显示统计信息(当然需要配置统计功能如：ip accounting-transits 3200)
通过IP追查交换机端口：CiscoWorks 2000 LMS网管软件的User tracking可以追查一个IP地址对应的端口。sh mac-address-table address 00e0.9102.afd0 显示这个MAC地址在哪个接口出来的；sh mac-address-table interface Fa0/20显示20端口上的MAC地址，如果只有一个，则可能连接一个电脑，如果有很多个条目，则可以连接一个交换机。sh cdp entry *显示邻居信息；
二、密码恢复
下面步骤也适用于 Cisco 层 2 系列的交换机比如 Catalyst
2900/3500XL,2940,2950/2955和层 3 系列的比如 Catalyst 3550 的密码恢复.
通过终端或带有仿真终端程序(比如 Hyper Terminal)的 PC,连接到交换机的 console 对于Catalyst 2900/3500XL 拔下交换机的电源线,然后按住交换机的 Mode 按钮,再重新插上交换机的电源线.直到端口 Port 1x 的 LED 熄灭之后释放 Mode 按钮.Catalyst
2940/2950L 拔下交换机的电源线,然后按住交换机的 Mode 按钮,再重新插上交换机的电源线.直到 STAT 的 LED 熄灭之后释放 Mode 按
钮. Catalyst 2955 对于 2955 交换机,它没有外部的 Mode 按钮,因此就不能使用之前的那种方法来进行密码恢复.在交换机启动时,对于 Windows 系列的 PC,按下 Ctrl+Break 键;对于 UNIX 系列的工作站,按下 Ctrl+C.如下:
C2955 Boot Loader (C2955HBOOTM) Version 12.1(0.0.514), CISCO DEVELOPMENT TEST
VERSION
Compiled Fri 13Dec02 17:38 by madison
WSC2955T12 starting...
Base ethernet MAC Address: 00:0b:be:b6:ee:00
Xmodem file system is available.
Initializing Flash...
flashfs[0]: 19 files, 2 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories flashfs[0]: Total bytes: 7741440
flashfs[0]: Bytes used: 4510720 flashfs[0]: Bytes available: 3230720 flashfs[0]: flashfs
fsck took 7 seconds.
...done initializing flash.
Boot Sector Filesystem (bs installed, fsid: 3
Parameter Block Filesystem (pb installed, fsid: 4
/---接下来交换机会在 15 秒内自动启动,等出现该信息之后,按下 Ctrl+Break 键或
Ctrl+C
键----/
The system has been interrupted prior to initializing the flash file system to finish
loading the operating system software:
flash_init load_helper bootswitch:
接下来输入 flash_init 命令: switch: flash_init Initializing Flash...
flashfs[0]: 143 files, 4 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories flashfs[0]: Total bytes: 3612672
flashfs[0]: Bytes used: 2729472 flashfs[0]: Bytes available: 883200 flashfs[0]: flashfs fsck
took 86 seconds
....done Initializing Flash.
Boot Sector Filesystem (bs installed, fsid: 3
Parameter Block Filesystem (pb:) installed, fsid: 4
switch:
接着输入 load_helper 命令: switch: load_helper switch:
再输入 dir flash:命令显示交换机的文件系统:
switch: dir flash: Directory of flash:/
2 rwx 1803357
4 rwx 1131
5 rwx 109
6 rwx 389
7 drwx 640
18 rwx 109
403968 bytes available (3208704 bytes used)
switch:
把配置文件重命名:
switch: rename flash:config.text flash:config.old switch:
输入 boot 命令启动交换机:
switch: boot
Loading
"flash:c3500xlc3h2smz.1205.WC7.bin"...####################
###########
######################
File "flash:c3500xlc3h2smz.1205.WC7.bin" uncompressed and installed, entry po int: 0x3000
executing...
(略)
不进入 setup 模式:
System Configuration Dialog
At any point you may enter a question mark '?' for help. Use ctrlc to abort configuration
dialog at any prompt. Default settings are in square brackets '[]'.
Continue with configuration dialog? [yes/no]: n
进入特权模式,恢复原始的配置文件:
Switch#rename flash:config.old flash:config.text
Destination filename [config.text] Switch#
把配置文件保存在内存里:
Switch#copy flash:config.text system:runningconfig
Destination filename [runningconfig]?
1131 bytes copied in 0.760 secs
Switch# 进入全局配置模式,取消密码设置: Switch(config)#no enable secret 保存配置:
Switch#write memory
Building configuration...
[OK] Switch#
三、 VLAN配置
我们现在是一个具备三层交换功能的核心交换机接几台分支交换机(不具备三层交换能力)。我们核心交换机名称为:cmlroot;分支交换机分别为
:hrswitch、misswitch、salesswitch，分别通过port 1的光线模块与核心交换机相连;并且vlan名称分别为hrlan、mislan、saleslan……
步骤如下：
1、设置vtp domain(核心、分支交换机上都设置)
2、配置中继(核心、分支交换机上都设置)
3、创建vlan(在server上设置)
4、将交换机端口划入vlan
5、配置三层交换
6、设置vtp domain。 vtp domain 称为管理域。
1、交换vtp更新信息的所有交换机必须配置为相同的管理域。如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理
域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的vlan 列表。
cmlroot#vlan database 进入vlan配置模式
cmlroot(vlan)#vtp domain cmlroot 设置vtp管理域名称 cmlroot cmlroot(vlan)#vtp server 设置交换机为服务器模式
hrswitch#vlan database 进入vlan配置模式
hrswitch(vlan)#vtp domain cmlroot 设置vtp管理域名称cmlroot hrswitch(vlan)#vtp client 设置交换机为客户端模式
misswitch#vlan database 进入vlan配置模式
misswitch(vlan)#vtp domain cmlroot 设置vtp管理域名称cmlroot misswitch(vlan)#vtp client 设置交换机为客户端模式
salesswitch#vlan database 进入vlan配置模式
salesswitch(vlan)#vtp domain cmlroot 设置vtp管理域名称cmlroot salesswitch(vlan)#vtp client 设置交换机为客户端模式
注意:
这里设置核心交换机为server模式是指允许在该交换机上创建、修改、删除vlan及其他一些对整个vtp域的配置参数，同步本vtp域中其他交换
机传递来的最新的vlan信息;client模式是指本交换机不能创建、删除、修改vlan配置，也不能在nvram中存储vlan配置，但可同步由本vtp域中
其他交换机传递来的vlan信息。
2、配置中继为了保证管理域能够覆盖所有的分支交换机，必须配置中继。
Cisco交换机能够支持任何介质作为中继线，为了实现中继可使用其特有的isl标签。isl(inter-switch link)是一个在交换机之间、交换
机与路由器之间及交换机与服务器之间传递多个vlan信息及vlan数据流的协议，通过在交换机直接相连的端口配置isl封装，即可跨越交换机进
行整个网络的vlan分配和进行配置。
在核心交换机端配置如下:
cmlroot(config)#interface gigabitethernet 2/1
cmlroot(config-if)#switchport
cmlroot(config-if)#switchport trunk encapsulation isl 配置中继协议
cmlroot(config-if)#switchport mode trunk
cmlroot(config)#interface gigabitethernet 2/2
cmlroot(config-if)#switchport
cmlroot(config-if)#switchport trunk encapsulation isl 配置中继协议cmlroot(config-if)#switchport mode trunk
cmlroot(config)#interface gigabitethernet 2/3
cmlroot(config-if)#switchport
cmlroot(config-if)#switchport trunk encapsulation isl 配置中继协议cmlroot(config-if)#switchport mode trunk
在分支交换机端配置如下:
hrswitch(config)#interface gigabitethernet 0/1
hrswitch(config-if)#switchport mode trunk
misswitch(config)#interface gigabitethernet 0/1
misswitch(config-if)#switchport mode trunk
salesswitch(config)#interface gigabitethernet 0/1
salesswitch(config-if)#switchport mode trunk
……
此时，管理域算是设置完毕了。
3、创建vlan
cmlroot(vlan)#vlan 10 name hrlan 创建了一个编号为10 名字为hrlan的 vlan cmlroot(vlan)#vlan 11 name mislan 创建了一个编号为11 名字为mislan的 vlan cmlroot(vlan)#vlan 12 name saleslan 创建了一个编号为12 名字为saleslan的
vlan
……
注意，这里的vlan是在核心交换机上建立的，其实，只要是在管理域中的任何一台vtp 属性为server的交换机上建立vlan，它就会通过vtp
通告整个管理域中的所有的交换机。但如果要将具体的交换机端口划入某个vlan，就必须在该端口所属的交换机上进行设置。
4、将交换机端口划入vlan
例如，要将hrswitch、misswitch、salesswitch……分支交换机的端口1划入hrlan vlan，端口2划入mislan vlan，端口3划入saleslan
vlan……
hrswitch(config)#interface fastethernet 0/1 配置端口1
hrswitch(config-if)#switchport access vlan 10 归属hrlan vlan
hrswitch(config)#interface fastethernet 0/2 配置端口2
hrswitch(config-if)#switchport access vlan 11 归属mislan vlan
hrswitch(config)#interface fastethernet 0/3 配置端口3
hrswitch(config-if)#switchport access vlan 12 归属saleslan vlan misswitch(config)#interface fastethernet 0/1 配置端口1
misswitch(config-if)#switchport access vlan 10 归属hrlan vlan misswitch(config)#interface fastethernet 0/2 配置端口2
misswitch(config-if)#switchport access vlan 11 归属mislan vlan misswitch(config)#interface fastethernet 0/3 配置端口3
misswitch(config-if)#switchport access vlan 12 归属saleslan vlan salesswitch(config)#interface fastethernet 0/1 配置端口1 salesswitch(config-if)#switchport access vlan 10 归属hrlan vlan salesswitch(config)#interface fastethernet 0/2 配置端口2
salesswitch(config-if)#switchport access vlan 11 归属mislan vlan
salesswitch(config)#interface fastethernet 0/3 配置端口3
salesswitch(config-if)#switchport access vlan 12 归属saleslan vlan
……
5、配置三层交换
到这里，vlan已经基本划分完毕。但是，vlan间如何实现三层(网络层)交换呢?这时就要给各vlan分配网络(ip)地址了。给vlan分配ip地址
分两种情况，其一，给vlan所有的节点分配静态ip地址;其二，给vlan所有的节点分配动态ip地址(可参考DHCP配置部分)。
给vlan hrlan分配的接口ip地址为192.168.101.1/24，网络地址为:192.168.101.0，vlan mislan 分配的接口ip地址为192.168.102.1/24，网络地址为:192.168.102.0，vlan saleslan分配接口ip地址为192.168.34.1/24，网络地址为192.168.34.0
给vlan所有的节点分配静态ip地址。
首先在核心交换机上分别设置各vlan的接口ip地址。核心交换机将vlan做为一种接口对待，就象路由器上的一样，如下所示:
cmlroot(config)#interface vlan 10
cmlroot(config-if)#ip address 192.168.101.254 255.255.255.0 vlan10接口ip
cmlroot(config)#interface vlan 11
cmlroot(config-if)#ip address 192.168.102.253 255.255.255.0 vlan11接口ip
cmlroot(config)#interface vlan 12
cmlroot(config-if)#ip address 192.168.34.254 255.255.255.0 vlan12接口ip
……
再在各接入vlan的计算机上设置与所属vlan的网络地址一致的ip地址，并且把默认网关设置为该vlan的接口地址。这样，所有的vlan也可以互访了。
目前我们的配置如下：
interface Vlan1
ip address 192.168.100.254 255.255.255.0
interface Vlan2
ip address 192.168.5.253 255.255.255.0 sec
ip address 192.168.5.254 255.255.255.0
interface Vlan3
ip address 192.168.101.254 255.255.255.0
interface Vlan5
ip address 192.168.34.254 255.255.255.0
interface Vlan6
ip address 192.168.102.253 255.255.255.
四、 SPAN监听配置
1．在全局配置模式下：
dh(config)# monitor session 1 source interface fastethernet0/24 rx|tx|all
或dh(config)# monitor session 1 source interface vlan 1 -3 rx
配置要监听的端口或vlan,其中对于端口可以监听进、出或双向的数据包，而监听vlan 则只能监听进入的数据包
2.在全局配置模式下：
Sw(config)# monitor session 1 destination interface fastethernet0/23
配置监听终端要接入交换机的端口(destination port)
说明：一个monitor session 即为一个监听行为，source interface可以属与不同的vlan，在同一个monitor session中可以同时监听多个port
注：目前我们的3550的Fa0/24为连接防火墙的接口，Fa0/23为连接IDS主机的接口
五、 DHCP服务配置
1. 在3550上配置DHCP服务
各VLAN保留2-10的IP地址不分配置,例如:192.168.100.0的网段,保留192.168.100.2至192.168.100.10的IP地址段不分配. VLAN 3和VLAN 4 不允许互相访问,但都可以访问服务器所在的VLAN 2,
默认访问控制列表的规则是拒绝所有包.
/*VLAN 2可用地址池和相应参数的配置,有几个VLAN要设几个地址池*/
Switch(Config)Ip Dhcp Pool IP01
/*设置可分配的子网*/
Switch(Config-pool)Network 192.168.100.0 255.255.255.0
/*设置DNS服务器*/
Switch(Config-pool)Dns-server 192.168.100.16
/*设置该子网的网关*/
Switch(Config-pool)Default-router 192.168.100.254
/*配置VLAN 3所用的地址池和相应参数*/
Switch(Config)Ip Dhcp Pool IP02
Switch(Config-pool)Network 192.168.101.0 255.255.255.0
Switch(Config-pool)Dns-server 192.168.100.16
Switch(Config-pool)Default-router 192.168.101.254
/*配置VLAN 4所用的地址池和相应参数*/
Switch(Config)Ip Dhcp Pool IP03
Switch(Config-pool)Network 192.168.102.0 255.255.255.0
Switch(Config-pool)Dns-server 192.168.100.16
Switch(Config-pool)Default-router 192.168.102.253
第六步:设置DHCP保留不分配的地址
Switch(Config)Ip Dhcp Excluded-address 192.168.100.2 192.168.100.10
Switch(Config)Ip Dhcp Excluded-address 192.168.101.2 192.168.101.10
Switch(Config)Ip Dhcp Excluded-address 192.168.102.2 192.168.102.10
第七步:启用路由
/*路由启用后,各VLAN间主机可互相访问*/
Switch(Config)Ip Routing
第八步:配置访问控制列表
Switch(Config)access-list 103 permit ip 192.168.100.0 0.0.0.255 192.168.101.0 0.0.0.255
Switch(Config)access-list 103 permit ip 192.168.101.0 0.0.0.255 192.168.100.0 0.0.0.255
Switch(Config)access-list 103 permit udp any any eq bootpc
Switch(Config)access-list 103 permit udp any any eq tftp
Switch(Config)access-list 103 permit udp any eq bootpc any
Switch(Config)access-list 103 permit udp any eq tftp any
Switch(Config)access-list 104 permit ip 192.168.100.0 0.0.0.255 192.168.102.0 0.0.0.255
Switch(Config)access-list 104 permit ip 192.168.102.0 0.0.0.255 192.168.100.0 0.0.0.255
Switch(Config)access-list 104 permit udp any eq tftp any
Switch(Config)access-list 104 permit udp any eq bootpc any
Switch(Config)access-list 104 permit udp any eq bootpc any
Switch(Config)access-list 104 permit udp any eq tftp any
第九步:应用访问控制列表
/*将访问控制列表应用到VLAN 3和VLAN 4,VLAN 2不需要*/
Switch(Config)Int Vlan 3
Switch(Config-vlan)ip access-group 103 out
Switch(Config-vlan)Int Vlan 4
Switch(Config-vlan)ip access-group 104 out
第十步：结束并保存配置
Switch(Config-vlan)End
Switch#Copy Run Start
2. C3550配置作为DHCP中继代理
3550配置dhcp，如果在每个vlan上仅配置一句“IP HELPER-ADDRESS DHCP服务器地址”后，客户机不能从DHCP服务器获取IP地址。还需要启用DHCP中断功能：service dhcp 然后Ip Dhcp Relay Information Option即可
网络环境：一台3550EMI交换机，划分四个vlan,vlan1 为服务器所在网络，命名为server,IP 地址段为192.168.100.0,子网掩码:255.255.255.0,网关:192.168.100.254,域服务器为windows 20003 server,同时兼作DHCP服务器，DNS服务器，IP地址为192.168.100.14,vlan2 IP地址段为192.168.101.0,子网掩码:255.255.255.0,网关:192.168.101.254命名为
work01,vlan3 IP地址段为192.168.102.0,子网掩码:255.255.255.0,网
关:192.168.102.253. vlan4 IP地址段为192.168.5.0,子网掩码:255.255.255.0,网
关:192.168.5.253.
3550上端口1-8划到VLAN 2，端口9-16划分到VLAN 3,端口17-24划分到VLAN 4.
配置命令及步骤如下：
第一步：创建VLAN：
Switch>Vlan Database
Switch(Vlan)>Vlan 1 Name server
Switch(Vlan)>Vlan 2 Name work01
Switch(vlan)>Vlan 3 Name work02
Switch(vlan)>Vlan 4 Name work03
第二步：启用DHCP中继代理：
/*关键一步，若缺少以下两条命令，在VLAN中使用“IP HELPER-ADDRESS DHCP服务器地址”指定DHCP服务器，客户机仍然不能获得IP地址*/
Switch>Enable
Switch＃c onfig t
Switch(Config)Service Dhcp
Switch(Config)Ip Dhcp Relay Information Option
第三步：设置VLAN IP地址：
Switch(Config)>Int Vlan 1
Switch(Config-vlan)Ip Address 192.168.100.254 255.255.255.0
Switch(Config-vlan)No Shut
Switch(Config-vlan)Exit
其它相同
/*注意：由于此时没有将端口分配置到VLAN2，3，4，所以各VLAN会DOWN掉，待将端口分配到各VLAN后，VLAN会起来*/
第四步：设置端口全局参数
Switch(Config)Interface Range Fa 0/1 - 24
Switch(Config-if-range)Switchport Mode Access
Switch(Config-if-range)Spanning-tree Portfast
第五步：将端口添加到VLAN2，3，4中
/*将端口1-8添加到VLAN 2*/
Switch(Config)Interface Range Fa 0/1 - 8
Switch(Config-if-range)Switchport Access Vlan 2
/*将端口9-16添加到VLAN 3*/
Switch(Config)Interface Range Fa 0/9 - 16
Switch(Config-if-range)Switchport Access Vlan 3
/*将端口17-24添加到VLAN 4*/
Switch(Config)Interface Range Fa 0/17 - 24
Switch(Config-if-range)Switchport Access Vlan 4
Switch(Config-if-range)Exit
/*经过这一步后，各VLAN会起来*/
第六步：在VLAN3和4中设定DHCP服务器地址
/*VLAN 1中不须指定DHCP服务器地址*/
Switch(Config)Int Vlan 3
Switch(Config-vlan)Ip Helper-address 192.168.100.10
Switch(Config)Int Vlan 4
Switch(Config-vlan)Ip Helper-address 192.168.100.10
第七步:启用路由
/*路由启用后,各VLAN间主机可互相访问,若需进一步控制访问权限,则需应用到访问控制列表*/
Switch(Config)Ip Routing
第八步：结束并保存配置
Switch(Config-vlan)End
Switch#Copy Run Start
六、流量控制
思科三层交换机配置总结
思科交换机的基本配置命令学习 CISCO交换机基本配置：Console端口连接 用户模式hostname# ； 特权模式hostname(config)# ； 全局配置模式hostname(config-if)# ； 交换机口令设置： switch>enable ；进入特权模式 switch#config terminal ；进入全局配置模式 switch(config)#hostname csico ；设置交换机的主机名 switch(config)#enable secret csico1 ；设置特权加密口令 switch(config)#enable password csico8 ；设置特权非密口令 switch(config)#line console 0 ；进入控制台口 switch(config-line)#line vty 0 4 ；进入虚拟终端 switch(config-line)#login ；虚拟终端允许登录 switch(config-line)#password csico6 ；设置虚拟终端登录口令csico6 switch#exit ；返回命令 交换机VLAN创建，删除，端口属性的设置，配置trunk端口，将某端口加入vlan中，配置VTP：switch#vlan database ；进入VLAN设置 switch(vlan)#vlan 2 ；建VLAN 2 switch(vlan)#vlan 3 name vlan3 ；建VLAN 3并命名为vlan3 switch(vlan)#no vlan 2 ；删vlan 2 switch(config)#int f0/1 ；进入端口1 switch(config)#speed ? 查看speed命令的子命令 switch(config)#speed 100 设置该端口速率为100mb/s (10/auto) switch(config)#duplex ? 查看duplex的子命令 switch(config)#duplex full 设置该端口为全双工(auto/half) switch(config)#description TO_PC1 这是该端口描述为TO_PC1 switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为trunk模式(access模式) switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继 switch(config)#vtp domain vtpserver ；设置vtp域名相同 switch(config)#vtp password ；设置发vtp密码 switch(config)#vtp server ；设置vtp服务器模式 switch(config)#vtp client ；设置vtp客户机模式 交换机设置IP地址,默认网关，域名，域名服务器，配置和查看MAC地址表： switch(config)#interface vlan 1 ；进入vlan 1 switch(config-if)#ip address 192.168.1.1 255.255.255.0 ；设置IP地址 switch(config)#ip default-gateway 192.168.1.6 ；设置默认网关 switch(config)#ip domain-name https://www.360docs.net/doc/2c3448417.html, 设置域名 switch(config)#ip name-server 192.168.1.18 设置域名服务器 switch(config)#mac-address-table? 查看mac-address-table的子命令 switch(config)#mac-address-table aging-time 100 设置超时时间为100ms switch(config)#mac-address-table permanent 0000.0c01.bbcc f0/3 加入永久地址在f0/3端口 switch(config)#mac-address-table restricted static 0000.0c02.bbcc f0/6 f0/7 加入静态地址目标端口f0/6源端口f0/7 switch(config)#end
三层交换机配置实例
三层交换综合实验 一般来讲，设计方案中主要包括以下内容： ◆????? 用户需求 ◆????? 需求分析 ◆????? 使用什么技术来实现用户需求 ◆????? 设计原则 ◆????? 拓扑图 ◆????? 设备清单 一、模拟设计方案 【用户需求】 1.应用背景描述 某公司新建办公大楼，布线工程已经与大楼内装修同步完成。现公司需要建设大楼内部的办公网络系统。大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、电话交换机等设备。在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。目前公司工程部25人、销售部25人、发展部25人、人事部10人、财务部加经理共15人。 2.用户需求 为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约100个，今后有扩充到200个的可能。 公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。同时对网络的可靠性要求也很高，要求在办公时间内，网络不能宕掉。因此，在网络设计过程中，要充分考虑到网络设备的可靠性。同时，无论是网络设备还是网络线路，都应该考虑冗余备份。不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。 公司需要通过专线连接外部网络。 【需求分析】 为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。
本实验采用双核心拓扑结构，将三层交换技术和VTP、STP、EthernetChannel 综合运用。 【设计方案】 1、在交换机上配置VLAN，控制广播流量 2、配置2台三层交换机之间的EthernetChannel，实现三层交换机之间的高速互通 3、配置VTP，实现单一平台管理VLAN， 同时启用修剪，减少中继端口上不必要的广播信息量 4、配置STP，实现冗余备份、负载分担、避免环路 5、在三层交换机上配置VLAN间路由，实现不同VLAN之间互通 6、通过路由连入外网，可以通过静态路由或RIP路由协议 【网络拓扑】 根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。 注意：本实验为了测试与外网的连通性，使用一个简单网络
华为三层交换机配置步骤解释
华为三层交换机配置步骤 1. 给交换机划分VLAN Vlan 是虚拟局域网的意思，它相当于一个局域网工作组。“ vlan 几”可以理解成编号为几的vlan ，比如vlan 2 就是编号为 2 的vlan ，只是一个编号而已，并不是说vlan 2 的网段一定要是 2 网段，vlan 2 的IP 地址是可以随便设置的。 下面我将三层交换机的第20个端口添加到vlan 10 里，步骤如下： A. 在交换机里添加VLAN 10 system-view （一般用缩写：sys ） [Quidway] vlan 10 （添加编号为10 的vlan ） [Quidway-vlan10] quit （一般缩写：q） B. 设置vlan 10 的IP地址为192.168.66.66 网关为255.255.255.0 [Quidway] interface vlanif 10 （interface 一般可以缩写为：int ；vlanif 也可以只写vlan ） [Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 （address 缩写add） [Quidway-vlanif10]quit C. 设定交换机上第20个端口模式为access （默认为trunk ，需在将端口划入VLAN前转为ACCES）S [Quidway] int gigabitethernet 0/0/20 （gigabitethernet ：千兆以太网口） [Quidway-GigabitEthernet0/0/20] port link-type access （port ：端口） [Quidway-GigabitEthernet0/0/20]quit D. 将第20个端口加入到vlan 10 里 [Quidway] vlan 10 [Quidway-vlan10] port gigabitethernet 0/0/20 （如果是多个连续端口，用XX to XX ） [Quidway-Vlan10] quit 这样就是成功的将交换机上的第20 个端口添加到了编号为10 的Vlan 里，划分VLAN就是这 4 个步骤， 2 个步骤设置vlan ，2 个步骤设置端口。现在可以用网线把交换机的第20 个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX ，网关为192.168.66.66 ，在CMD里ping192.168.66.66 可以ping 通。 2. 删除vlan A.在系统视图下，用“ undo int vlan 2 ”命令删除vlan 2 的3层口，这样vlan 2 就没有了，但是划分给vlan 2 的那些端口依然还处于vlan 2 里，这时可以将那些端口释放出来，让他们不再属于任何vlan B.在系统视图下，用“ undo vlan 2 ”命令删除2层口，这个命令可以释放那些原先划分给了vlan 2 的端口，现在它们不属于任何vlan 了。 当然，将交换机上的某个端口更换到某个vlan 里，是可以直接在vlan 视图里添加端口的。 注意：交换机上的某个端口被设置成了access 模式，且加入了一个vlan ，要想将这个端口的模式更改为trunk ，直接在端口视图里打上“ port link-type trunk ”是不行的，会出现Error: Please renew the default configurations. 这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan ，才能将 这个端口设置为trunk 。 3. 通过端口进行限速 现在要对交换机上的第 2 个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S 配置命令说明： Inbound：对入端口报文进行限速 Outbound：对出端口报文进行限速 sys [Quidway] int gigabitethernet 0/0/2 [Quidway-GigabitEthernet0/0/2] qos lr outbound cir 1024 cbs 204800 （1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200 ，cbs 代表
三层交换机配置实例
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 三层交换机配置实例 三层交换综合实验一般来讲，设计方案中主要包括以下内容： 用户需求需求分析使用什么技术来实现用户需求设计原则拓扑图设备清单一、模拟设计方案【用户需求】 1. 应用背景描述某公司新建办公大楼，布线工程已经与大楼内装修同步完成。 现公司需要建设大楼内部的办公网络系统。 大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、电话交换机等设备。 在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。 目前公司工程部 25 人、销售部 25人、发展部 25 人、人事部 10 人、财务部加经理共 15 人。 2. 用户需求为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约 100 个，今后有扩充到 200 个的可能。 公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。 同时对网络的可靠性要求也很高，要求在办公时间内，网络不能宕掉。 1 / 14
因此，在网络设计过程中，要充分考虑到网络设备的可靠性。 同时，无论是网络设备还是网络线路，都应该考虑冗余备份。 不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。 公司需要通过专线连接外部网络。 【需求分析】为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。 本实验采用双核心拓扑结构，将三层交换技术和 VTP、 STP、EthernetChannel综合运用。 【设计方案】 1、在交换机上配置 VLAN，控制广播流量 2、配置 2 台三层交换机之间的 EthernetChannel，实现三层交换机之间的高速互通 3、配置 VTP，实现单一平台管理 VLAN，同时启用修剪，减少中继端口上不必要的广播信息量 4、配置 STP，实现冗余备份、负载分担、避免环路 5、在三层交换机上配置 VLAN 间路由，实现不同 VLAN 之间互通 6、通过路由连入外网，可以通过静态路由或 RIP 路由协议【网络拓扑】根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。 当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。 注意： 本实验为了测试与外网的连通性，使用一个简单网络【设备
S7506E三层交换机配置资料讲解
***************************************************************** ************* * Copyright (c) 2004-2008 Hangzhou H3C Tech. Co., Ltd. All rights reserved. * * Without the owner's prior written consent, * * no decompiling or reverse-engineering shall be allowed. * ***************************************************************** ************* Login authentication Username:admin Password: <7506E>di cur # version 5.20, Release 6305 # sysname 7506E # domain default enable system # telnet server enable # ip ttl-expires enable ip unreachables enable # port-security enable # loopback-detection enable # mirroring-group 1 local mirroring-group 2 local # switch-mode standard #
rule 0 permit ip source 192.168.128.0 0.0.15.255 rule 1 permit ip source 192.168.160.0 0.0.31.255 acl number 3011 rule 0 permit ip source 192.168.34.0 0.0.0.255 rule 1 permit ip source 192.168.37.0 0.0.0.255 rule 2 permit ip source 192.168.31.0 0.0.0.255 rule 3 permit ip source 192.168.39.0 0.0.0.255 rule 4 permit ip source 192.168.254.0 0.0.0.255 acl number 3500 # vlan 1 # vlan 2 to 2221 # vlan 2222 description wireless_guest # vlan 2223 to 2500 # vlan 3000 description test # vlan 3901 description dianxin ap # vlan 3902 description test # vlan 3985 description dhcp for temp guest meeting supervlan subvlan 36
思科交换机配置维护手册
思科交换机配置维护手册
目录
一、端口配置 1.1 配置一组端口 当使用interface range命令时有如下的规则: ?有效的组范围: o vlan从1 到4094 o fastethernet槽位/{first port} - {last port}, 槽位为0 o gigabitethernet槽位/{first port} - {last port},槽位为0 o port-channel port-channel-number - port-channel-number, port-channel号从1到64 ?端口号之间需要加入空格，如：interface range fastethernet 0/1 – 5是有效的，而interface range fastethernet 0/1-5是无效的. ?interface range命令只能配置已经存在的interface vlan ?所有在同一组的端口必须是相同类别的。
见以下例子: Switch# configure terminal Switch(config)# interface range fastethernet0/1 - 5 Switch(config-if-range)# no shutdown 以下的例子显示使用句号来配置不同类型端口的组: Switch# configure terminal Switch(config)# interface range fastethernet0/1 - 3, gigabitethernet0/1 - 2 Switch(config-if-range)# no shutdown 1.2 配置二层端口 1.2.1 配置端口速率及双工模式
Cisco3550三层交换机配置与管理
Cisco3550三层交换机配置与管理(实例） 一、3550日常管理命令 (1) 二、密码恢复 (1) 三、VLAN配置 (4) 四、SPAN监听配置 (12) 五、DHCP服务配置 (13) 1. 在3550上配置DHCP服务.. 13 2. C3550配置作为DHCP中继代理.. 15 六、流量控制 (17) 七、策略路由 (19) 一、3550日常管理命令 clear arp-cache清除ARP缓存 arp 192.168.100.22 000a.eb22.c1b5 arpa 绑定MAC和IP sh ip accounting output-packets显示统计信息(当然需要配置统计功能如：ip accounting-transits 3200) 通过IP追查交换机端口：CiscoWorks 2000 LMS网管软件的User tracking可以追查一个IP地址对应的端口。sh mac-address-table address 00e0.9102.afd0 显示这个MAC地址在哪个接口出来的；sh mac-address-table interface Fa0/20显示20端口上的MAC地址，如果只有一个，则可能连接一个电脑，如果有很多个条目，则可以连接一个交换机。sh cdp entry *显示邻居信息； 二、密码恢复 下面步骤也适用于 Cisco 层 2 系列的交换机比如 Catalyst 2900/3500XL,2940,2950/2955和层 3 系列的比如 Catalyst 3550 的密码恢复. 通过终端或带有仿真终端程序(比如 Hyper Terminal)的 PC,连接到交换机的 console 对于Catalyst 2900/3500XL 拔下交换机的电源线,然后按住交换机的 Mode 按钮,再重新插上交换机的电源线.直到端口 Port 1x 的 LED 熄灭之后释放 Mode 按钮.Catalyst
三层交换机基本配置及利用三层交换机实现不同VLAN间通信
实验四 三层交换机基本配置及利用三层交换机实现不同VLAN 间通信 一、实验名称 三层交换机基本配置及VLAN/802.1Q －VLAN 间通信实验。 二、实验目的 理解和掌握通过三层交换机的基本配置及实现VLAN 间相互通信的配置方法。 三、实验内容 若企业中有2个部门：销售部和技术部（2个部门PC 机IP 地址在不同网段），其中销售部的PC 机分散连接在2台交换机上，配置交换机使得销售部PC 能够实现相互通信，而且销售部和技术部之间也能相互通信。 在本实验中，我们将PC1和PC3分别连接到SwitchA （三层交换机）的F0/5端口和SwitchB 的F0/5端口并划入VLAN 10，将PC2连接到SwitchA （三层交换机）的F0/15端口并划入VLAN 20，SwitchA 和SwitchB 之间通过各自的F0/24端口连接。配置三层交换机使在不同VLAN 组中的PC1、PC2、PC3能相互通信。 三、实验拓扑 四、实验设备 S3550-24（三层交换机）1台、S2126交换机1台、PC 机3台。 五、实验步骤 VLAN/802.1Q －VLAN 间通信: 1．按实验拓扑连接设备，并按图中所示配置PC 机的IP 地址，PC1、PC3网段相同可以通信，但是PC1、PC3和PC2是不同网段的，所以PC2（技术部）不能和另外2台PC 机（销售部）通信。 2．在交换机SwitchA 上创建VLAN 10，并将0/5端口划入VLAN 10中。 SwitchA(config)#vlan 10 ！创建VLAN 10 SwitchA (config-vlan)#name sales ! 将VLAN 10 命名为sales SwitchA (config)#interface f0/5 ！进入F0/5接口配置模式 SwitchA (config-if)#switchport access vlan10 ！将F0/5端口划入VLAN 10 SwitchA #show vlan id 10 ！验证已创建了VLAN 10并已将F0/5端口划入VLAN 10中 PC2
思科设备三层交换机的vlan间通信配置
本次主要讲解三层交换实现vlan间的相互通信： 本例配置模型图 命令行： swA配置命令： Switch>enable Switch#vlandatabase//进入vlan配置模式 % Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode. Switch(vlan)#vlan 2 name TztA//在swA上创建vlan 2 名为TztA VLAN 2 added: Name: TztA Switch(vlan)#vlan 3 name TztB//在swA上创建vlan 3 名为TztB VLAN 3 added: Name: TztB Switch(vlan)#exit APPLY completed. Exiting.... Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#int f0/2 Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2 //将f0/2划分给vlan 2 Switch(config-if)#exit Switch(config)#int f0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 3 //将f0/3划分给vlan 3 Switch(config-if)#exit Switch(config)#int f0/1 Switch(config-if)#switchport mode trunk//配置与三层设备连接的f0/1为trunk模式 %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up Switch(config-if)#switchport trunk allowed vlan all //允许所有vlan通过f0/1端口Switch(config-if)#exit Switch(config)#exit Switch# %SYS-5-CONFIG_I: Configured from console by console Switch#wr Building configuration... [OK] Switch# （三层交换机）M sw命令配置： Switch> Switch>enable Switch#vlandatabase//进入vlan配置模式 % Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode. Switch(vlan)#vlan 2 name TztA//在Msw上创建vlan 2 名为TztA VLAN 2 added: Name: TztA
三层交换机的配置命令
三层交换机的图，如图所示： 一．交换机的配置： S2的配置命令： Enable Conf terminal Hostname S2 Switch(config)#vlan 10 Switch(config-vlan)#name stu10 Switch(config-vlan)#vlan 20 Switch(config-vlan)#name stu20 Switch(config)#interface f0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config)#interface f0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config)#inte f0/24 Switch(config-if)#switchport mode trunk
S3的配置命令： Enable Conf terminal Hostname S3 Switch(config)#vlan 10 Switch(config-vlan)#name stu10 Switch(config-vlan)#vlan 20 Switch(config-vlan)#name stu20 Switch(config)#interface f0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config)#interface f0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config)#inte f0/24 Switch(config-if)#switchport mode trunk 二．三层交换机的配置命令 Enable Conf terminal Switch(config)#vlan 10 Switch(config-vlan)#vlan 20 Switch(config)#interface f0/1 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk Switch(config)#interface f0/2 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk Switch(config)#interface vlan 10 Switch(config-if)#ip address 192.168.10.254 255.255.255.0 Switch(config-if)#no shutdown
举例讲解H3C配置三层交换机4个步骤详细用法
举例讲解H3C配置三层交换机4个步骤详细用法 配置三层交换机的四个步骤：第一步：划分VLAN，并描述；第二步：给VLAN划网关；第三步：给VLAN指定端口；第四步：配置路由协议。 举例讲解H3C配置三层交换机4个步骤详细用法，配置三层交换机通用的四个步骤就是：划分VLAN，并描述；给VLAN划网关；给VLAN指定端口；配置路由协议；学会这几个步骤之后就能解决所有的配置三层交换机的问题。
三层交换机配置ACL(访问控制列表)
三层交换机配置ACL（访问控制列表） 说明：书本上讲述的ACL主要是应用在路由器上，但现在三层交换机在大中型企业中的应用越来越广泛，三层交换机因拥有路由器的功能而逐渐代替路由器。ACL访问控制列表是构建安全规范的网络不可缺少的，但在三层交换机上配置ACL却不为一些刚进企业的初级网络管理维护人员所知。在这里我介绍一下在三层交换机上配置ACL的试验过程。 试验拓扑介绍： 三层交换机上配置本地Vlan 实现下层接入层交换机不同Vlan互通。 PC1 192.168.20.10 VLAN 192.168.20.1 PC2 192.168.30.20 VLAN 192.168.30.1 PC3 192.168.40.30 VLAN 192.168.40.1 PC4 192.168.50.40 VLAN 192.168.50.1 F0/1 192.168.70.2 （开启路由功能） 路由器上配置 F0/0 192.168.60.1 PC5 192.168.60.50 F0/1 192.168.70.1 试验步骤： 1、在二层交换机上把相应的PC加入VLAN 查看交换机Switch0 Switch0(config)#show run ！ interface FastEthernet0/1
switchport access vlan 2 ! interface FastEthernet0/2 switchport access vlan 3 ! 查看交换机Switch1 Switch1#show run ! interface FastEthernet0/3 switchport access vlan 4 ! interface FastEthernet0/4 switchport access vlan 5 ! 2、在三层交换机上配置相应的本地VALN Switch(config)#inter vl 2 Switch(config-if)#ip add 192.168.20.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 3 Switch(config-if)#ip add 192.168.30.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 4 Switch(config-if)#ip add 192.168.40.1 255.255.255.0 Switch(config-if)#no shut Switch(config)#inter vl 5 Switch(config-if)#ip add 192.168.50.1 255.255.255.0 Switch(config-if)#no shut Switch(config-if)#exi 在接口itnerface f0/1上开启路由接口 Switch(config)#inter f0/1 Switch(config-if)#no switchport 3、在二层交换机和三层交换机之间开启中继链路 4、在路由器和三层交换机上配置动态路由协议RIP Router（config）#router rip Router（config）#network 192.168.60.0 Router（config）# network 192.168.70.0 三层交换机上配置 Switch(config)#router rip Switch(config-router)#ne Switch(config-router)#network 192.168.70.0 Switch(config-router)#network 192.168.20.0 Switch(config-router)#network 192.168.30.0 Switch(config-router)#network 192.168.40.0 Switch(config-router)#network 192.168.50.0 Switch(config-router)# 5、验证各PC互通 PC>ping 192.168.30.20 Pinging 192.168.30.20 with 32 bytes of data: Request timed out.
华为三层交换机配置方法及命令
Enable //进入私有模式 Configure terminal //进入全局模式 service password-encryption //对密码进行加密 hostname Catalyst 3550-12T1 //给三层交换机定义名称 enable password 123456. //enable密码 Enable secret 654321 //enable的加密密码（应该是乱码而不是654321这样） Ip subnet-zero //允许使用全0子网（默认都是打开的） Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1 Service dhcp //提供DHCP服务 ip routing //启用三层交换机上的路由模块 Exit Vtp mode server //定义VTP工作模式为sever模式 Vtp domain centervtp //定义VTP域的名称为centervtp Vlan 2 name vlan2 //定义vlan并给vlan取名（如果不取名的话，vlan2的名字应该是vlan002） Vlan 3 name vlan3 Vlan 4 name vlan4 Vlan 5 name vlan5 Vlan 6 name vlan6 Vlan 7 name vlan7 Vlan 8 name vlan8 Vlan 9 name vlan9 Exit interface Port-channel 1 //进入虚拟的以太通道组1 Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1 channel-group 1 mode on //把这个接口放到快速以太通道组1中 Interface gigabitethernet 0/2 //同上channel-group 1 mode on port-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式（依靠源和目的IP的方式）
cisco三层交换机vlan间路由配置实例
cisco三层交换机vlan间路由配置实例 下面以cisco3560实例说明如何在一个典型的快速以太局域网中实现VLAN。所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。我们假设核心交换机名称为：COM；分支交换机分别为：PAR1、PAR2、PAR3，分别通过Port 1的光线模块与核心交换机相连；并且假设VLAN名称分别为COUNTER、MARKET、MANAGING…… 需要做的工作： 1、设置VTP DOMAIN（核心、分支交换机上都设置） 2、配置中继（核心、分支交换机上都设置） 3、创建VLAN（在server上设置） 4、将交换机端口划入VLAN 5、配置三层交换 1、设置VTP DOMAIN。 VTP DOMAIN 称为管理域。 交换VTP更新信息的所有交换机必须配置为相同的管理域。如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的VLAN列表。 COM#vlan database 进入VLAN配置模式 COM(vlan)#vtp domain COM 设置VTP管理域名称 COM COM(vlan)#vtp server 设置交换机为服务器模式 PAR1#vlan database 进入VLAN配置模式 PAR1(vlan)#vtp domain COM 设置VTP管理域名称COM PAR1(vlan)#vtp Client 设置交换机为客户端模式 PAR2#vlan database 进入VLAN配置模式 PAR2(vlan)#vtp domain COM 设置VTP管理域名称COM PAR2(vlan)#vtp Client 设置交换机为客户端模式 PAR3#vlan database 进入VLAN配置模式 PAR3(vlan)#vtp domain COM 设置VTP管理域名称COM PAR3(vlan)#vtp Client 设置交换机为客户端模式 注意：这里设置核心交换机为Server模式是指允许在该交换机上创建、修改、删除VLAN 及其他一些对整个VTP域的配置参数，同步本VTP域中其他交换机传递来的最新的VLAN 信息；Client模式是指本交换机不能创建、删除、修改VLAN配置，也不能在NVRAM中存储VLAN配置，但可同步由本 VTP域中其他交换机传递来的VLAN信息。 2、配置中继为了保证管理域能够覆盖所有的分支交换机，必须配置中继。Cisco交换机能够支持任何介质作为中继线，为了实现中继可使用其特有的ISL标签。ISL （Inter－Switch Link）是一个在交换机之间、交换机与路由器之间及交换机与服务器之间传递多个VLAN信息及VLAN数据流的协议，通过在交换机直接相连的端口配置 ISL封装，即可跨越交换机进行整个网络的VLAN分配和进行配置。 在核心交换机端配置如下： COM(config)#interface gigabitEthernet 2/1 COM(config-if)#switchport COM(config-if)#switchport trunk encapsulation isl 配置中继协议 COM(config-if)#switchport mode trunk COM(config)#interface gigabitEthernet 2/2 COM(config-if)#switchport COM(config-if)#switchport trunk encapsulation isl 配置中继协议 COM(config-if)#switchport mode trunk COM(config)#interface gigabitEthernet 2/3 COM(config-if)#switchport COM(config-if)#switchport trunk encapsulation isl 配置中继协议 COM(config-if)#switchport mode trunk 在分支交换机端配置如下： PAR1(config)#interface gigabitEthernet 0/1

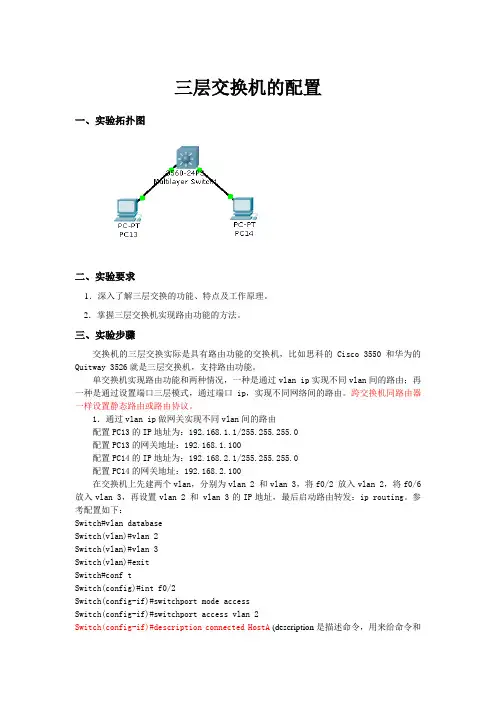

三层交换机基本配置
三层交换机基本配置 【实验名称】 三层交换机端口配置 【实验目的】 配置开启三层交换机的三层功能，实现路由作用。 【背景描述】 为了隔离广播域而划分了VLAN，但不同的VLAN之间需要通信，本实验将实现这一功能。即同一VLAN里的计算机能跨交换机通信，不同VLAN里的计算机系统也能互相通信。 【技术原理】 三层交换机是在二层交换的基础上实现了三层的路由功能。三层交换机基于“一次路由，多次交换”的特性，在局域网环境中转发性能远远高于路由器。而且三层交换机同时具备二层的功能，能和二层交换机进行很好的数据转发。三层交换机的以太网接口要比一般的路由器多很多，更加适合多个局域网段之间的互联。 三层交换机本身默认开启了路由功能，可利用IP Routing命令进行控制。 【实验设备】 S3350（一台），PC机（两台）。 【实验拓扑】
注意：先连线，在进行配置，注意连接线缆的接口编号。S3350为三层交换机。 【实验步骤】 步骤一 开启三层交换机的路由功能： Switch>enable //进程特权模式 Switch #configure terminal //进入全局模式 Switch (config)#hostname s3350-24 S3350-24 (config)#ip routing //开启三层交换机的路由功能 步骤二 配置三层交换机端口的路由功能： S3350-24>enable //进入特权模式 S3350-24#configure terminal //进入全局模式 S3350-241 (config)#interface fastethernet 0/2 //进入fa0/2端口 S3350-24 (config-if)#no switchport //开启端口的三层路由功能 S3350-24 (config-if)#ip address 192.168.5.254 255.255.255.0 //配置ip地址S3350-24 (config-if)#no shutdown //启用端口，使其转发数据
