ARCGIS拓扑检查步骤与修正拓扑错误技巧

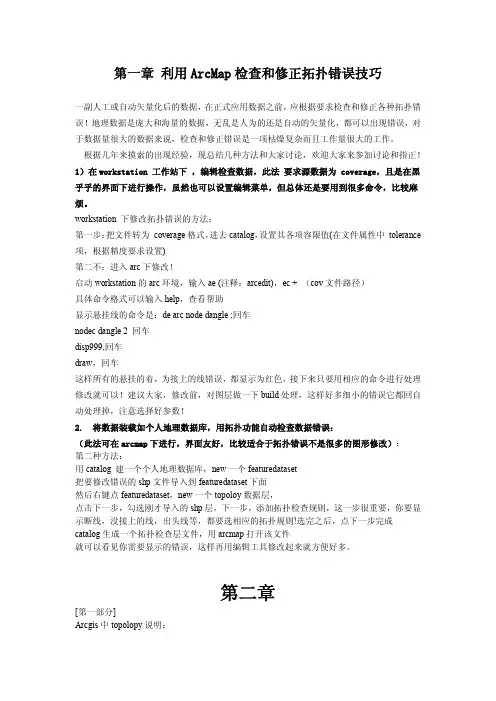

将数据装载如个人地理数据库，用拓扑功能自动检查数据错误

启动ArcCatlalog;

任意选择一个本地目录，"右键"->"新建"->"创建个人PerSOnal GeoDatabase";

选择刚才创建的GeODatabaSe，"右键"->"新建"->"数据集dataset";设置数据集

的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统；

选择刚才创建的数据集，"右键"->"导入要素类in port --feature class Sin gle",导入你要进行拓扑分析的数据；

选择刚才创建的数据集，"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。

最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记

录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。

打开eidt下拉菜单，选择more editing tools --------- topology出现拓扑编辑工具栏。

选择要拓扑的数据，点击打开error inSPeCtOr按钮。

在error inSPeCtOr对话框中点击SearCh now ,找出所有拓扑的错误。

对线状错误进行Mark as EXCePtiOn 。

对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to ,然后

点击merge ,选择合适的图班进行merge处理，这样不会丢失小班信息。

另一个说法：

用catalog建一个个人地理数据库，new —个featuredataset

把要修改错误的ShP文件导入到featuredataset下面

然后右键点featuredataset，new 一个topoloy数据层，点击下一步，勾选刚才导入的

ShP层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则！选完之后，点下一步完成catalog 生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。

［第一部分］

在arcgis 中有关topolopy 操作，，有两个地方，一个是在arccatalog 中，一个是在arcmap中。通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。

arccatalog中所提供的创建拓扑规则，主要是用于进行拓扑错误的检查，其中部分规则可以在溶限内对数据进行一些修改调整。建立好拓扑规则后，就可以在arcmap中打开些拓扑规则，根据错误提示进行修改。

arcmap中的topolopy工具条主要功能有对线拓扑（删除重复线、相交线断点等，topolopy 中的planarize IineS ）、根据线拓扌卜生成面（topolopy 中的COnStrUCt features、、拓扑编辑（如共享边编辑等）、拓扑错误显示（用于显示在arccatalog 中创建的拓扑规则错误，topolopy中的error inSPeCtOr ），拓扑错误重新验证

（也即刷新错误记录）。

［第二部分］

在arccatalog中创建拓扑规则的具体步骤？

要在arccatalog中创建拓扑规则，必须保证数据为geodatabase格式，且满足要进行拓扑规则检查的要素类在同一要素集下。

因此，首先创建一个新的geodatabase ,然后在其下创建一个要素集，然后要创

建要素类或将其它数据作为要素类导入到该要素集下进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有

new->topolopy ,然后按提示操作，添加一些规则，就完成拓扑规则的检查。

最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改。

［第三部分］

有关geodatabase 的topology 规则

多边形topology

1. must not overlay :单要素类，多边形要素相互不能重叠

2. must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区

（非

数据区）

3. con tai ns poi nt :多边形+点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点

4. boundary must be COVered by:多边形+线，多边形层的边界与线层重叠（线

层可以有非重叠的更多要素）

5. must be COVered by feature class of :多边形+多边形，第一个多边形层

必须被第二个完全覆盖（省与全国的关系）

6. must be COVered by:多边形+多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）

7. must n ot overlay With :多边形+多边形，两个多边形层的多边形不能存在一对相互覆盖的要素

8. must cover each other :多边形+多边形，两个多边形的要素必须完全重叠

9. area boundary must be COVered by boundary of : 多边形 + 多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖

10. must be PrOPerIy in Side polygo ns :点+多边形，点层的要素必须全部在

多边形内

11.

must be COVered by bou ndary Of :点+多

边形，点必须在多边形的边界上

线 topology 1. must not have dan gle :线，不能有悬挂节点

2. must not have PSeUdO-node :线，不能有伪节点

3. must n ot overlay :线，不能有线重合(不同要素间)

4. must not self overlay

:线，一个要素不能自覆盖 5. must notin tersect :线，不能有线交叉(不同要素间)

6. must not self in tersect :线，不能有线自交叉

7. must not in tersect or touch in terrior

:线，不能有相交和重叠 8. must be Single Part :线，一个线要素只能由一个 Path 组成

9. must n ot covered With :线+线，两层线不能重叠

10. must be COVered by feature class of :线+线，两层线完全重叠

11. endpoint must be COVered by :线+点，线层中的终点必须和点层的部分

(或全部)点重合

GeOdatabaSe 组织结构。 GeOdatabaSeS 中，将地理数据组织成为数据对象(data ObjeCtS )。这些数据对象存储于要素类(feature class ))对象类(ObjeCt class )或要素集(feature datasets )中。对象类(ObjeCtClaSS )用于存储非空间信息。

要素类(feature class )贝U 存储了空间信息及其相应的属性信息，在同一个要素类中，空间要素的几何形状必须一致，比如必须都是点、线或者面。简言之，要素类是同类要素的集合。

12. must be COVered by boun

dary of

13. must be COVered by en dpo

int of

14. po int must be COVered by Iine :线+多边形，线被多边形边界重叠 :点+线，点被线终点完全重合 :点+线，点都在线上

要素集(feature dataset ) 用于存放具有同一空间参考( SPatial reference ) 的要素类。存放了简单要素的要素类可以存放于要素集中，也可以作为单个要素

类直接存放在GeOdatabaSe的目录下。直接存放在GeOdatabaSe目录下的要素类也称为独立要素类(Standalone feature )。存储拓扑关系的要素类必须存放到要素集中，使用要素集的目的是确保这些要素类具有统一的空间参考，以利于维护拓扑。GeOdatabaSe支持要素类之间的逻辑完整性，体现为对复杂网络(complex networks )、拓扑规则和关联类等的支持。下面描述GeOdatabaSe中的数据对象(data ObjeCtS )。

要素类(FeatUre class )

要素类，可称为点、线或面类型要素的集合，同时，地图的文本信息也可用注记(annotation )要素类存储。非独立要素类，也就是相关联的要素类(如参与拓

扑规则或者几何网络的要素类)，以要素集的形式管理到一起。

栅格数据集(RaSter data Set )

以栅格表的形式管理的单或多波段栅格数据。

表(TabIeS)

描述非空间信息的表。

关联类(ReIatiOnships )

关联类是一种机制：从一个表(要素类)中选择记录以后，可以在相关联的表(要素类)中可以获取到相应记录。

域(Domains)

列有效值的一个列表(或范围)。

子类(SUbtyPeS)

将要素类中的要素进行了逻辑分组，每一个分组便是一个子类。每一个这样的都有其完整性规则和GIS行为(如高速公路，是道路要素的一个子集)。

空间关系(SPatial relatiOnShiPS )

在拓扑工具(topologies )或几何网络(GeOmetriC network )中定义。拓扑规

则可以指定要素类中的要素之间有何种空间关系，如地块之间不能重叠

(overlap),或者多个不同要素类中的要素之间的空间关系，比如国家首都(点要素)必须位于该国家疆土(面要素)上。

元数据(Metadata)数据库中的每个元素的描述文档。

拓扑规则详解

1. 禁止重叠(MuSt Not OVerIaP )

这条规则要求要素类的多边形内部不重叠。多边形之间可以共用顶点和边。

这条规则应用于一块区域不能为两个或多个多边形同时所有的情况。它在下述情况下有用：模拟行政边界，比如ZIP Codes或者选举区；以及互相排他的区域分类，比如土地覆盖或地形类型等。

相减(SUbtraCt) : SUbtraCt方法从每个有拓扑错误的要素中删除几何重叠的部分，在这个位置产生一个间隙或者空白区。这个方法可以用于一个或多个选中的MUSt Not OVerIaP 错误。

合并(Merge ):对于不符合规则的要素，Merge方法在一个要素中添加重叠部分，而从其他要素中减掉重叠的部分。需要在Merge对话框中选择接收重叠部分的要素。这个方法只能用于一个MUSt Not OVerIaP 错误。

创建要素(Create FeatUre ): Create FeatUre 方法在重叠区生成一个新的多边形，并且从每个产生错误的要素中删除重叠的部分，来创建一个要素几何平面。

这个方法可以用于一个或多个选中的MUSt Not OVerIaP 错误。

2. 不许有间隔(MUSt Not HaVe GaPS )

这个规则要求在一个多边形内部和相邻的多边形之间不能有空值区域。所有多边
