多功能硬支承平衡机操作规程

工作准备

1、操作人员必须经过培训的且具有操作能力的工作人员，必须熟悉平衡机的性

能，掌握操作动平衡机的功能，非动平衡机操作者不允许私自开启动平衡试验机；

2、动平衡机在启动前需要检查电机、皮带、工装等部件是否处于良好状态。检

查动平衡实验机的各各电线接头是否连接牢靠，有无松动现象，润滑部位要加油润滑；

3、在实验操作的过程中，应站到操作台位置处，并且一定要将防护罩移动到指

定的位置，以防止工件在转动的过程中添加物松动飞出对工作人员造成伤

害；

4、准备好要做动平衡试验的工件以及实验工件所用的工装。

工作期间

1、操作流程

1、“SET定标”功能键，作定标参数设定用，一下用（S）表示。

2、“HALT选停”功能键，用作删除按键。在定标过程中作停止及记录

用，详见“平衡机定标操作”。以下用（H）表示。

3、“+/-”功能键，在测量时为加重和去重方式的切换，详见“测平

衡操作”；在转子参数设置中又作滚动指针用，详见“基本参

数设置”。以下用（+）表示。

4、“QUIT退出”功能键，作各子界面退回到主菜单用，详见各界面操

作提示。一下用（Q）表示。

5、“0~9”为数字键，主要用于数字设定及修改。

6、“*”为小数点的输入键。在测量过程中作打印功能键，在转子参

数设置中又作翻页用，详见“基本参数设置”。一下用（*）

表示。

7、“EXE执行”功能键，为回车确认键。一下用（E）表示。

注：1、外接的键盘接口（作为选件）可从前面板插入。操作与上述按键对应。

3、操作使用

打开电源开关，计算机自动完成自检后，直接进入测量界面。在测量界面中按（Q）退到主菜单界面。主菜单左下角的数据为现在所选着的参数，可以通过“设参数”来修改。右下角有5个子菜单，按对应的数字键来选着，光标指针指到该选择项后按（E）进入该子菜单。

在进入平衡操作前应注意所用平衡的转子类型是否选择好并且是否已做过参数设定，如未设定则应按以下步骤处理。

1、转子型号选择

在主菜单上选择数字键“4”，然后按执行键（E）,进入参数设置界

面。

（+/-）键：选择下一行

（Q）键：选择当前转子类型以及参数并退到选择主菜单。

“0～9”键：选择当前0～9#转子类型。

（E）键：进入参数设定。

a、首先选择支撑方式，根据图示选择相应的支撑模式输入对应的编

号。

b、转子参数的设置：

NO:根据支撑点类型选择；

Speed：设定该种转子平衡转速。一般为200～3000转/分

a为左支撑点到左加重点质心的垂直距离

b为两加重点质心之间的垂直距离

c为右支撑点到右加重点质心的垂直距离

r1，r2：分别为左右校正面转子旋转轴轴心到加重处质心的距离

T1：左平衡面允许残余不平衡量（克）

T2：右平衡面允许残余不平衡量（克）

T0：允许静不平衡（克）

上述T1、T2、T0三个参数要根据用户被平衡转子技术要求设定。

2、测试

测量界面中不平衡量值和相位不仅用数字表示且同时用三个矢量图的方式表达出来，当不平衡量小于设定不允许不平衡量时，圆圈中的小白点就进入绿色区域。操作如下：

1、在主菜单上选择键盘上的数字键（1），然后按（E）执行键，此时

进入平衡测量状态。按启动按钮启动机器转动。

2、按（E）键或测量按钮，在测量之前一定要选好达到平衡的方式（加

重或去重）。当被测工作转速达到设定转速时，主机开始测

量，如果工作未达到设定的转速时，测量不会进行，此时可调

节电控箱面板的调速旋钮达到设定转速或按（E）键来跟踪速

度。

3、当显示数值稳定后，一次测量就结束，然后根据电脑屏幕显示的数

值以及相应的角度，在所设定的a、b两点增加或减少重量(注

意在加重或减重的时候一定要对a、b两点分别增减重量，即在

对a点进行增减重量后按（E）键或测量按钮，待数据稳定后再

对b点进行增减重量再按（E）键或测量按钮进行测量。对a、b

两点每次的增减重量都要适量，直到不平衡量达到要求)。用户

可以再按（E）键或测量键再测一次。测量结果的左右平衡量以

及相位将在上图显示，当测量结果在允许范围内，屏幕显示就

会出现ok。

4、在实验的过程中，可先用工业橡皮泥替代增加物的重量，然后在实

验完之后再通过等重兑换相应重量的增加物，再将增加物焊接

或通过其他方法固定到工件上。

5、要退出测量请按（Q）键并按停止键按钮停止工件。

6、当转子翻转测量时，按（S）键使屏幕显示“反转平衡”。

工作结束

1、在工件实验结束后，对于尺寸和重量都较大的工件来说，在卸料时应该使用

起重器设备或有人协助；

2、对于实验合格的工件放置于指定的位置，平稳放置，以待下道工序并进行标

记记录；

3、记录实验数据并打印实验报告；

4、实验结束后应关闭电源，清理现场卫生。

编制：审核：批准：

轮胎动平衡机操作规程实用版

YF-ED-J7378 可按资料类型定义编号轮胎动平衡机操作规程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿）二零XX年XX月XX日

轮胎动平衡机操作规程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。一、安装车轮时，首先将弹簧和选择好的与被平衡车轮钢圈孔相对的锥体装到匹配器上，再将车轮装到锥体上，装好后盖，然后用快速螺母锁紧；二、操作时，严格按规定程序进行操作，一定要注意保护匹配器及轴部，装卸车轮时，要轻拿轻放；三、用卡规测量钢圈到机箱的距离，旋转对立的旋钮，使之对应于测量值；四、打开机箱前右上方的电源开关，当显示板显示GB-10后，可按下“START”键，此时

平衡采样开始，传动部分带动车轮旋转，自动停稳后，其结果显示在显示板上；五、用手缓慢转动车轮，其不平衡位置字符“∧”或“∨”会移动，如测量显示出现“点陈符”，同时会听到制动的声音，即停止转动车轮，这时垂直于轴线上方的外测钢圈位置，即是外侧应配重的位置，同样方法对于左侧，找出相对应配重的平衡位置，先在失重大的一侧进行平衡；六、经过几次的配重，当不平衡量小于5克时，显示OK，说明已达满意效果；七、试验结束时，关掉电源。

动平衡机操作规程汇总

动平衡机操作规程水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性>转子在对应的工作转速频率下旋转时产生离心力，所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239.1-2006/ISO 国标。对恒态(刚性)转子平衡品质分级指南，具体到泵类叶轮为G6.3级。为在动平衡机上求得小于转子允许的剩余不平衡量，特制定叶轮动平衡作业指导规程：一、使用前的准备工作： 1、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。 2、使用前一定要做好清洁工作，特别是轴颈，滚轮摆架底部与轨道之间，都要进行擦试清洁，并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。 3、根据转子和联轴节尺寸配好接头，其要求是形状对称，在强度允许的情况下,重量要轻;各挡内外园同心,工件和联轴节凹孔配合精度为D1/d要保证同心和端面垂直。 4、为减少示值晃动，工件轴颈和滚轮外R应避开相同或接近以免干扰，其比例最好在0.8以下或1.2以上。二、电气控制部分：（控制原理见说明书附图） 1．本机电动机电源采用380V/50HZ。 2．电机通电后“停止”按钮红灯亮，如联轴节与转子联接好，则行程开关2XK闭合，将转速转换开关拨到高速或低速档（中间为停车档），即可启动。停车时可按停止按钮或车头箱右侧的制动手柄，制动后应将制动手柄抬起，为下次开车接通电路。 3．本机规定转子转动方向为：由车尾向车头看，转子应顺时针方向旋转。三、操作程序： 1．将叶轮过动平衡心轴（或转子轴）上定位装夹。 2．调整好两摆架间距离。 3．放置转子部件. 4．连接好适合的联轴节接头。 5．放下安全架压紧转子（或心轴）。 6．从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。7．观察显示屏上显示的左右两处不平衡量G左、G右及测量点半径值R左、R右，G左、G右不计相位角只计量值。 8．按(G左×R左)+（G右×R右）≤U许用g.mm 根据U左= G左×R左U右= G右×R右 U许用值为设计允许不平衡值为：U许用=D2/2?G(g.mm) 其中：D2——叶轮最大外径(mm) G——设计允许不平衡重量(g) 注意：U左和U右比值应尽可能接近分别为：0.3U许用＜U左＜0.7U许用 0.3U许用＜U右＜0.7U许用 9、对显示的不平衡量作在相应位去除金属层处理。 10、反复进行上述工步试验和处理，直至合格。四、维护与保养注意事项： 1．经常保持机器清洁，导轨面上应经常涂油防锈，非常用导规面上涂油后应加贴油纸保护。2．滚轮表面更不准粘有任何灰尘杂物，每次使用前应仔细清洁滚轮表面，移动摆架时应同

车轮动平衡机安全操作规程示范文本

In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月车轮动平衡机安全操作规程示范文本

规程文书样本 QCT/FS-ZH-GZ-K869 车轮动平衡机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 ⒈车轮动平衡机应安装平衡，选择相应的电源，并连接电源。 ⒉根据轮胎和钢圈的型号，选择相应的法兰，并输入相应的数据。 ⒊轮胎必须安装稳固，然后放下保护盖，观察轮胎是否平衡运转，如运转异常，必须重新安装。 ⒋等发光显示后，开起保护盖，根据所显示的数据，选择并安装相应的平衡块，平衡块必须安装牢固。 ⒌放下保护盖，再进行复检，直至平衡在10克以下。 ⒍操作结束后，必须保持设备整洁，应切断电源。请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion 第2页/总2页

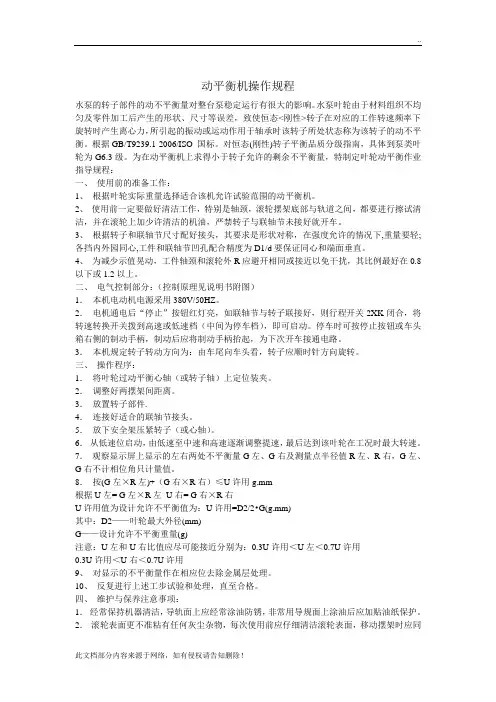

动平衡机操作规程
