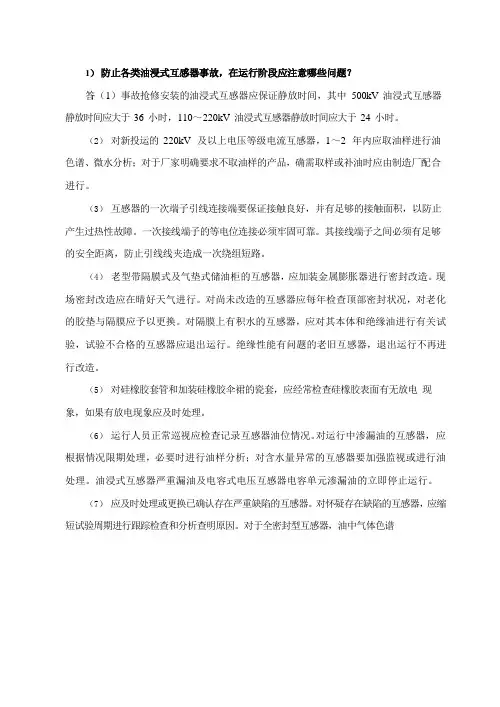

电压及电流互感器相关的问答题

1、电流互感器有什么作用?

答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

2、电流互感器有哪几种接线方式?

答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。3、电压互感器和电流互感器在作用原理上有什么区别？

答:电压互感器主要用于测量电压用,电流互感器是用于测量电流用。

1、电流互感器二次侧可以短路,但不能开路；电压互感器二次侧可以开路,但不能短路。

2、相对于二次侧的负载来说,电压互感器的一次内阻抗较小,以至可以忽略,可以认为电压互感器是一个电压源；而电流互感器的一次内阻很大,以至认为是一个内阻无穷大的电流源。

3、电压互感器正常工作时的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降，电流互感器正常工作时磁通密度很低，而系统发生短路时一次侧电流增大，是磁通密度大大增加，有时甚至远远超过饱和值，会造成二次输出电流的误差增加。因此，尽量选用不易饱和的电流互感器。

4、为什么电压互感器和电流互感器的二次侧必须接地？

答：电压互感器和电流互感器的二次侧接地属于保护接地。因为一、二次侧绝缘如果损坏，一次侧高压串到二次侧，就会威胁人身和设备的安全，所以二次侧必须接地。

5、电流互感器二次开路后有什么现象及危害？

答：电流互感器二次开路后又二种现象：

（1）二次线圈产生很高的电动势，威胁人身设备安全。

（2）造成铁芯强烈过热，烧损电流互感器。

因为电流互感器二次闭合时，一次磁化力IW大部分被所补偿，故二次线圈电压很小，如果二次开路I2=0，则都用来做激磁用，使二次线圈产生数千伏电动势，造成人身触电事故和仪表保护装置、电流互感器二次线圈的绝缘损坏。另一方面一次绕组磁化力使铁芯磁通密度增大，造成铁芯过热最终烧坏互感器，所以不允许电流互感器二次开路。

6、电流、电压互感器二次回路中为什么必须有一点接地？

答：电流、电压互感器二次回路一点接地属于保护性接地，防止一、二次绝缘损坏、击穿，以致高电压窜到二次侧，造成人身触电及设备损坏。如果有二点接地

会弄错极性、相位，造成电压互感器二次线圈多处短接，使二次电流不能通过保护仪表元件，造成保护拒动，仪表误指示，威胁电力系统安全供电。所以电流、电压互感器二次回路中只能有一点接地。

电流互感器的基本参数(精)

正确地选择和配置电流互感器型号、参数, 将继电保护、自动装置和测量仪表等接入合适地次级,严格按技术规程与保护原理连接电流互感器二次回路,对继电保护等设备的正常运行, 确保电网安全意义重大。 1. 一次参数电流互感器的一次参数主要有一次额定电压与一次额定电流。一次额定电压的选择主要是满足相应电网电压的要求,其绝缘水平能够承受电网电压长期运行, 并承受可能出现的雷电过电压、操作过电压及异常运行方式下的电压, 如小接地电流方式下的单相接地(电压上升倍。一次额定额定电流的考虑较为复杂,一般应满足以下要求:1 应大于所在回路可能出现的最大负荷电流, 并考虑适当的负荷增长, 当最大负荷无法确定时, 可以取与断路器、隔离开关等设备的额定电流一致。 2 应能满足短时热稳定、动稳定电流的要求。一般情况下,电流互感器的一次额定电流越大,所能承受的短时热稳定和动稳定电流值也越大。 3 由于电流互感器的二次额定电流一般为标准的 5A 与 1A ,电流互感器的变比基本有一次电流额定电流的大小决定,所以在选择一次电流额定电流时要核算正常运行测量仪表要运行在误差最小范围,继电保护用次级又要满足 10%误差要求。 4 考虑到母差保护等使用电流互感器的需要,由同一母线引出的各回路,电流互感器的变比尽量一致。 5 选取的电流互感器一次额定电流值应与国家标准 GBl208-1997推荐的一次电流标准值相一致。 2. 二次额定电流在 GB1208— 1997 中,规定标准的电流互感器二次电流为 1A 和 5A 。变电所电流互感器的二次额定电流采用 5A 还是 1A ,主要决定于经济技术比较。在相同一次额定电流、相同额定输出容量的情况下,电流互感器二次电流采用 5A 时,其体积小,价格便宜,但电缆及接入同样阻抗的二次设备时,二次负载将是 1A 额定电流时的 25 倍。所以一般在 220kV 及以下电压等级变电所中, 220kV 回路数不多, 而 10~110kV 回路数较多,电缆长度较短时,电流互感器二次额定电流采用 5A 的。在 330kV 及以上电压等级变电所, 220kV 及以上回路数较多, 电流回路电缆较长时,电流互感器二次额定电流采用 1A 的。为了既满足测量、计量在正常使用的精度及读数,又能满足故障大电流下继电保护装置的精工电流及电流互感器 10%误差曲线要求, 二个回路常采用不同次级、不同变比。也可用中间抽头来选择不同变比。电流互感器的变比也是一个重要参数。当一次额定电流与二次额定电流确定后, 其变比即确定。电流互感器的额定变比等于一次额定电流比二次额定电流。 3.

电压和电流互感器原理及结构

电压互感器：工作原理：其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

上图中两个尖尖一个接电压，一个接地，就形成了一次绕组，类似变压器，再有二次绕组接出来即可以。对于三个单相的电压互感器来说，每一相一端都接地，就形成了三相星型连接方式，这个接地就是PT的一次接地，即工作接地，主要作用是将中性点电位统一拉到地电位。使对地相对电压能准确统一的测量。二次绕组必须接地，是安全接地，即：为防止高低电压绕组间绝缘击穿造成设备和人身事故，二次侧必须接地。电磁式电压互感器

电容式电压互感器为了获得理想的电压源，在网络中串入非线性补偿电感线圈L；为抗干扰，减少互感器开口三角形绕组的不平衡电压，提高零序保护装置的灵敏度，增设一个高频阻断线圈L’，为了抑制谐振的产生，常在互感器二次侧接入D阻尼器。
