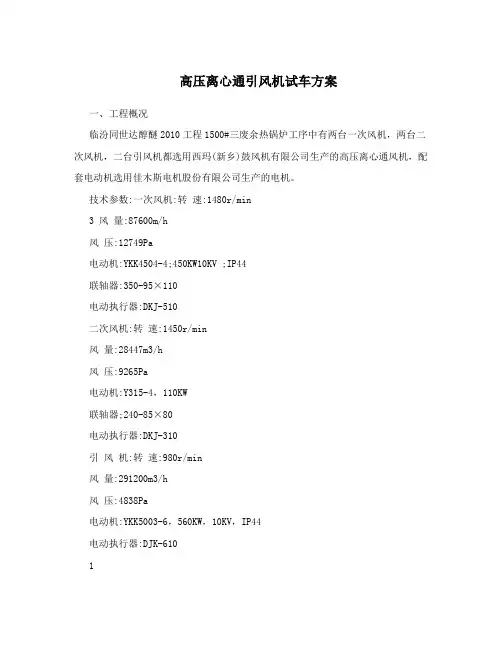

引风机试车方案

年产60万吨乙烯改扩建工程乙烯装置裂解炉区

引风机试车施工方案

编号：ZYLJ/兰州乙烯裂解炉-01-YFJSC

版次：A版

编制：

审批

******公司

兰州项目部

二○○六年六月

1 编制依据 (1)

2 工程概述 (1)

3 引风机试车步骤及要求 (1)

4 引风机紧急停车 (2)

5 质量保证措施 (2)

6 HSE保证措施 (2)

7.测量设备 (2)

设备试车方案.docx

X X X X X X项目设备单机试车方案审批：审核：编制： XXXXXX项目项目部 2018 年4月12日

目录一、编制说明 (2) 二、编制依据 (2) 三、工程概况 (2) 四、试车准备 (3) 4.1 、试车小组机构 (3) 4.2 、工机具准备 (4) 五、单机试车方案 (4) 5.1 泵类设备试运行 (4) 5.2 风机试运行 (5) 5.3固定式带式输送机试运行 (5) 5.4 螺旋输送机试运行 (7) 5.5 振动输送机试运行 (7) 5.6压缩机试运行 (8) 5.7 斗式提升机试运行 (8) 六、质量保证措施 (9) 6.1 、质量管理体系 (9) 6.2 、质量保证措施 (9) 七、安全文明施工及保证措施 (10) 7.1 、安全工作组织机构 (10) 7.2 、试运转安全注意事项 (10) 7.3 、施工安全保证措施 (10)

一、编制说明本方案为 XXXXXX项目设备单机试车方案。二、编制依据 1)施工图纸及合同文件 2)《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010 3)《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011 4)《机械设备安装工程施工及验收通用规范》GB50231-2010 5)《石油化工静设备安装工程施工质量验收规范》GB50461-2008 6)设备安装说明书及相关技术文件三、工程概况 XXXXXX项目需安装设备的子项主要有干煤棚、栈桥、加压气化车间、残炭锅炉车间、破碎楼、热交换站等，主要动设备见下表。动设备明细表加压气化设备序号设备名称位号数量标高备注1锅炉给水泵P1201A/B2/ 2开车鼓风机C11011200 3渣螺旋输送机L1103A/B27600 4加压螺旋输送机L1102A/B232800 51#斗式提升机A61031/ 62#斗式提升机A61041/ 73#带式输送机A61051/ 电动单侧梨式卸料L61071/ 8 器仓壁振动器M6103A/B/4/ 9 C/D 10开车螺旋输送机L1101130200 干煤棚、栈桥、破碎楼 1盘式电磁除铁器M6102B1/ 2无堵塞细碎机B61021/ 32#带式输送机A61021/

除尘器引风机调试方案

鄂钢干熄焦项目运焦系统安装工程引风机单机试车方案编制：审核：批准：湖北省建工工业设备安装有限公司二O一二年二月二十八日审批意见

一、编制说明鄂钢公司干熄焦项目运焦系统安装工程，在业主鄂钢公司焦化厂、工程部、总包方中冶焦耐（大连）工程技术有限公司、武汉威仕工程监理有限公司的密切协作和正确指导下，当前已进入

到安装阶段的关键时期，作为设备安装的最后一个重要步骤-----无负荷单机试运转即将开始。在设备安装中试运转是保证设备安装的规范要求，进一步发现设备安装中存在的问题，并进行调整、修理，以保证生产的需求，它不但是对安装质量的检测，也是对设备设计和制造技术、质量的全面考验。当前我公司安装的引风机已具备单机试车条件，计划于三月十五日进行空负荷试运行。引风机调试是地面除尘站通风除尘系统调试过程中一个很关键的步骤，引风机正常与否直接影响着布袋除尘器的工作状态，布袋除尘器的滤袋使用寿命也和这息息相关。为使引风机试车顺利进行，特制订本方案。二、技术参数 1、风机型号：QAY-5х2No19.5F 2、制造厂家：鞍山市风机二厂 3、风机转速(r/min) 930 4、工况风量：2 0m3/h 5、工况全压：5800 (Pa) 6、工况温度(℃) 110 7、调节门阻力矩：1600Nm 8、冷却水流量：3 m3/h 9、冷却水压力：0.3-0.5MPa 10、配套电机：YKK500-6 11、电机功率：630Kw 10Kv IP54

12、液力偶合器：YoTgcd 875 13、电动执行器：DY-160Z 14、左旋，125o入口，0o出口三、引风机试运转及运转规范 1、人员分工1）、施工单位安装人员待安装完引风机全部设施后，应参加分部试运转阶段的调试工作，完成整个过程的测试、记录工作；并负责完成设备的运行维护与现场设备监护。2）设备厂家技术人员负责引风机的运行操作和运行监视； 2、过程质量检查控制点1）、引风机系统安装完毕，安装记录齐全，方可进入分部试运阶段；风机分部试运转结束并已签字认可正常，方可进入引风机通风系统试运转；2）、风机垂直、水平、轴向三个方向的振动速度有效值控制在4.0mm/s以内；3）、引风机电机和轴承温度值不能超过制造厂家规定值。 3、风机试运转 A 启动前的准备工作 1）、风机新安装后，应重点复查安装情况和各部间歇必须符号图纸要求。 2）、清除机内或进出口风道内的杂物，并用手动盘车数周无卡擦碰撞现象。

单机试车方案

XXXXXXX项目1020单元单机试车方案编制人：审核人：批准人：烟台万华华夏设备工程有限公司2017年06月02日

目录 1、范围 (3) 2 总则 (4) 3 编制目的 (4) 4 编制依据 (4) 5、适用范围及单机试车该具备的条件 (4) 6、技术要求 (5) 7、组织与分工 (8) 8.进度安排............................................. ..... . . (8) 9、安全注意事项 (9) 10、试车所用工器具、材料 (10) 11、人员组织 (10) 12、各机泵试车流程 (10) 13、试车记录表及汇签表 (101)

XXXXXXX项目1020单元单机试车方案 1 范围本方案适用于XXXXXXX项目，经与各装置主管沟通，现场所有屏蔽泵以及气动隔膜阀只做点动，不做单机运行。需要运行设备详见下表：

2 总则该方案可保证XXXXXXX项目机泵、搅拌等转动设备试车工作的开展，为特种聚氨酯项目的开车作好投用前的准备工作。 3 编制目的 3.1 对转动机械的输入动力（电机）的机械启动，在接近或达到额定转速的情况下初步检查机械的制造（包括设计）与安装的质量，尽早的发现其中存在的各种缺陷并加以消除，为下一步联动试运及化工投料打好基础； 3.2 使操作人员熟悉机泵的开停操作，为化工投料作好准备。 4 编制依据 4.1 XXXXXX公司设计的PID图和现场实际管道安装情况 4.2 《化工装置实用操作技术指南》 4.3 《化学工业大、中型装置试车工作规范》 4.4 国家标准《化工机器安装工程施工及验收通用规范》HG20203-2000 4.5 试车机泵厂家的《使用说明书》 5 适用范围及单机试车该具备的条件 5.1 装置的大部分工程已经进入工程扫尾阶段，局部区域内的设备安装工作已经完成； 5.1.1 主机及其附属设备（含电机）的就位，找平、找正，检查机泵调整试验等安装工作完成，包括单机有关的电气、仪表安装调试工作均全部结束，并有齐全的安装记录。设备部门应确认重要的安装数据如找平、找正数据，气缸间隙数据。二次灌浆记

引风机基础施工方案

一、工程概况本工程为南阳热电一期2×210MW供热机组工程，拟建引风机基础及支架基础埋深为-3.50m,支架基础为三层台阶式基础，砼等级为C30；引风机基础为独立基础，上部轴周挑沿，并留有设备安装预留螺栓孔，砼等级C30；支加上部结构梁柱平面表示详见03Ｇ101图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》，柱为600*800，设计砼为C30，结构层有11.00米层和16.865米层。二、编制依据 1、引风机基础及检修设施图（F3161S-T0307） 2、火电施工质量检验评定标准（土建工程篇） 3、建筑施工手册（第四版） 4、现行国家施工及验收规范等编写三、施工准备 1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。 2、施工所需钢材、水泥、砂石、粉煤灰、外加剂等，提前报出需用计划，根据工程进度，依次进场。施工前各项材料进场检验完毕。 3、工程施工所需周转用钢架管、钢模板等及时组织进入现场。 4、施工机械已就位，并调试完成，现场施工用水、用电已完成并具备施工条件。 5、劳动力已按时进场，并满足施工需要。四、施工布置

基础及支架模板采用组合式塑钢模板，基础外挑耳部位采用胶合板背面用50×100方木做背棱支撑，对拉螺栓和双排钢管脚手架双层加固；柱子钢筋采用钢管架和方木刻槽固定；柱子施工缝在基础顶面（-2.00m）和一层柱中（+5.00m）和底层柱顶（+11.00m），引风机基础一次支模浇筑成型。五、施工方法引风机基础及支架施工顺序流程如下：定位放线——土方机械开挖和人工清基——垫层浇筑——基线复核----弹基础及柱子等模板线----支架基础施工——引风机基础施工——支架柱施工至+5.00米——基础模板拆除——支架一层施工——支架二层施工——模板拆除——土方回填。 1、测量定位放线（1）根据引风机基础及检修设施布置，东西方向设二个控制点，南北向根据需要，设置控制点不少于四个。（2）施工测量所用仪器：S—3自动安平水准仪，NTS—352光电测距仪及经纬仪。（3）施工测量由专业测量人员进行施测，施工过程中，要加强对测量控制网点的保护，并定期对控制点进行复核。 2、模板工程基础垫层在土方开挖完成，地基验槽后即可进行模板支设，支设时用200㎜方木做模板，用ф12钢筋将模板固定在地基上，模板支设时应注意保持模板的标高准确。基础垫层硬化具有一定强度后，组织测量员首先复核基准线，放出基础模板边线及柱子边线，并把柱子四角以三角形标志形式在垫层上明显表示出来，

电动机单机试车方案说明

电机单机试运转方案一、目的 1）检测电动机接线是否正确，转向是否符合要求。 2）采用听、测、望的方式检验电动机能否满足设计要求。主要检查：噪音、转动时轴内是否有杂音，检查电机振动频率是否能够满足设计要求。 3）检查电动机轴承温度变化、电动机温度、电流是否符合设计要求，二、试车准备工作及步骤准备工作 1) 确定电机和泵体已经校正完毕。冷却水装置等已经全部到位。 2）查看联轴器上的弹性柱销是否已经拆除。现场是否清洁。检查电动机手动盘车是否灵活，无卡涩及异常声音。 3）查看电机轴承是否已经注入润滑油。若未加，则加入3#锂基润滑脂。加至轴承室的2/3。 4）联系电气人员检查电机接线是否已经到位。查看所有仪表是否灵活好用。5）电机与底座间连接螺栓，地脚螺栓是否齐全且紧固，未紧固的立刻紧固。缺少的立刻补齐。 6）查看红外线测温仪等工具是否已经准备，并且安排专人进行使用管理。步骤： 1）所有工作检查完毕合格后，要求试车负责部门填写《电气设备允许受电签证票》，电工确认后送电。 2）按启动运行按钮，约3S后按停止按钮。查看电机运转方向是否与所带负载上标注一致，不一致则联系电气人员重新接线。接线完后，再次进行点动。

3）电机点动无异常后，起动电机，连续运转2 小时，检查电机运转情况，运转过程中每隔30 分钟检查电机振动、声音、温度、电流等是否异常，并做记录。若出现异常则需立刻停机，查找原因，原因不明确不允许开机。4）查看电流表读数，电机启动电流不宜过高，运转电流必须低于额定电流。所有电机额定电流见上表。 5）电机温升不得超过铭牌的规定，最高温度不超过75℃， 6）检查电机轴承室是否存在漏油现象，若漏油，单机试车完毕后，修整。三、安全措施 1、电机单机试车时，闲杂人等不得靠近运转电机，不得私自拿管或棍状物品接触转轴，防止把物品绕飞伤人。任何人不得私自乱动仪表、电气设备，如压力表、电流表、电压表等。 2、单试前必须打扫干净电机外壳、底座等相关地方卫生。 3、单试前相关盖板、轴承套等防护物品必须安装就位。固定螺栓等必须紧固， 4、试车人员必须穿戴配发的劳保用品。 5、试车小组选一名专门的安全监督员，进行试车的监督提醒工作。所有人员必须听从监督员或班组长的安排。四、环保措施 1、试车中排出的润滑油、机油等必须运至室外，不得泄露在室内。注油时不得把润滑油涂抹在电机本体上。 2、不得在电机、泵体、墙上乱写乱画。 3、联轴器防护罩、连接柱销等物品必须摆放整齐，不得乱推乱放，防止配

单机试车及试车方案

山梨醇车间单机试车及试车方案一、现场清理、检查 1.清理现场，清除一切与安装无关的东西。特别是进出口道路，安全消防通道必须畅通。 2.按设计要求，对照图纸对系统进行逐项对照检查，考察设备、管道、阀门、仪表、电气及土建等项是否符合设计要求；查外接管口有无差错，如有错误，应立即改正。 ★要特别注意检查与安全有关的设施是否符合安全规范、齐备完好，如消防栓、灭火器、安全阀、阻火器、放空管、电气防暴设施等。二、系统吹除目的：主要是吹出设备、管道本身带来的或安装过程中遗留下来的杂物，保证投产后的产品质量及防止堵塞阀门、管道核仪表等影响正常生产甚至造成安全事故。吹除前应拆除或用盲板堵死不需吹除或不能吹除的有关阀门、仪表、转子流量计、液位计和视镜，吹毕再分别装好。不需吹除的管道设备要加盲板，防止赃物吹入。吹除过程中要用小锤敲各处焊缝，以便将焊渣吹尽。吹扫原则：吹扫时的压力不能大于所吹管段的最高压力，要尽可能的保证是从高处进气，低处排气。 1.将要吹扫管线的排放口打开 2.关闭管线连接的泵的进出口阀门，防止焊渣、杂物进入泵，损坏泵的内部零件。

3.通入压缩空气进行管线的吹除。 4.检验方法：用贴有白布或白纸的木板对着空气排放口放置3-5分钟，未发现有污点时为合格。 5.关闭排放口，管线吹除完毕。 6.气密性试验：气密性试验的目的是检查设备、阀门、管线、仪表、连接法兰、焊缝是否密封，有无泄漏。压力一般采用最高操作压力的1.15倍，在测定压力下，保持1小时，如压力不下降为合格。三、单机试车 1.目的：是考验主要设备性能及组装质量，可按设计要求，使用说明书等有关规定进行，包括如下几项主要内容。 a)各台泵的运转性能、输送量和出口压力； b)有关仪表的安装及指示控制性能，必要时应进行刻度校正； c)各调节系统的安装质量、控制、调节、检测能力及调节特征；

引风机调试方案

锅炉引风机及其系统调试措施 1 编制目的 1.1 为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。 1.2 检查电气、热工保护联锁和信号装置，确认其动作可靠。 1.3 检查设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。 1.4 通过引风机试转的调试，对施工、设计和设备质量进行考核，检查引风机电流、振动及其轴承温度的数值是否符合标准，并将这些数值记录备案，以此确定其是否满足以后正常生产的需求。 2 编制依据 2.1 《火力发电厂基本建设工程启动及竣工验收规程》（1996年版） 2.2 《电力建设施工及验收技术规范》锅炉机组篇（1996年版） 2.3 《火电工程调整试运质量检验及评定标准》（1996年版） 2.4 《电力建设安全健康与环境管理工作规定》（2002年版） 2.5 《电站锅炉风机选型和使用导则》（DL/T468－2004） 2.6 《电站锅炉风机现场性能试验》（DL/T469－2004） 2.7 《锅炉启动调试导则》DL/T 852-2004 2.8 《火电机组达标考核标准》（2006年版） 2.9 《工程建设标准强制性条文》，电力工程部分2006年版 2.10 《电力建设安全工作规程》(火力发电厂部分)DL5009.1－2002 2.11 设计图纸及设备说明书 3 职责分工 3.1 陕西电力建设第三工程公司 3.1.1 负责分系统试运的组织工作。 3.1.2 负责系统的隔离工作。 3.1.3 负责试运设备的检修、维护及消缺工作。 3.1.4 准备必要的检修工具及材料。 3.1.5 负责有关系统及设备的临时挂牌工作。 3.1.6 配合调试单位进行分系统的调试工作。 3.1.7 负责该系统分部试运后的验收签证工作。 3.2 凯越动力车间 3.2.1 负责系统试运中设备的启、停，运行调整及事故处理。 3.2.2 负责有关系统及设备的正式挂牌工作。 3.2.3 负责试运期间水质的常规化验分析。 3.2.4 准备运行的规程、工具和记录报表等。 3.2.5 负责试运中设备的巡检及正常维护工作。 3.2.6 参加分部试运后的验收签证。 3.3 西北电力建设调试施工研究所 3.3.1 负责试运措施（方案）的编制工作，并进行技术交底。 3.3.2 准备有关测试用仪器、仪表及工具。 3.3.3 分系统调试的指挥工作。

单机试车方案#(优选.)

重大专项一般蒲城清洁能源化工有限责任公司新增污水处理项目安装工程（标段2）单机试车方案编制：审核：批准：陕西建工安装集团有限公司二○一七年五月十七日

目录 1、概述 (3) 2、编制依据 (3) 3、单机试运转的组织及分工 (3) 3.1 试车人员职责及组织 (3) 3.2 单机试车工作程序 (3) 4、搅拌机单机试车方案 (4) 4.1 试车目的和要求 (5) 4.2 试车时间及检验项目 (5) 4.3 试车前应具备的条件 (5) 4.4 试车前的准备工作 (5) 4.5 开车 (5) 4.6 正常操作检查 (6) 4.7 停车 (6) 5、离心泵单机试车方案 (6) 5.1 概述 (6) 5.2 单机试车前必须具备条件 (7) 5.3 试车前准备工作 (7) 5.4 开车 (7) 5.5 正常操作检查 (8) 5.6 停车 (8) 5.7 试车安全注意事项 (8) 6、风机单机试车方案 (9) 6.1 概述 (9) 6.2 试车目的和要求 (9) 6.3 试车时间及检验项目 (9) 6.4 单机试车前必须具备条件 (9) 6.5 试车前准备工作 (9) 6.6 开车 (10)

6.7 正常操作检查 (10) 6.8 停车 (10) 6.9 试车安全注意事项 (11) 7、施工机具及措施用料见下表 (11) 8、劳动力安排 (12)

1、概述为完成蒲城清洁能源化工有限责任公司新增污水处理项目新增污水处理装置（00472）试运工作，特编制此方案，指导各施工作业人员能够以优质的质量、高效的方式完成现场单体动设备试车任务。 2、编制依据《化学工业建设项目试车规范》HG20231-2014 《石油化工安装工程施工质量验收统一标准》SH3508-2011 《机械设备安装工程施工及验收通用规范》GB50231-2009 《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010 3、单机试运转的组织及分工单机试车应成立试车领导小组并下设执行班组，负责单机试车的组织及协调工作，相关单位应配有相应的仪表、电气、设备等专业的技术人员及钳工、管工、电焊工、仪表工、电工等人员，参加试车人员应明确任务，各负其责，服从试车领导小组统一安排。 3.1 试车人员职责及组织试车领导小组组成及职责 3.2 单机试车工作程序
