塑料阻燃等级检验

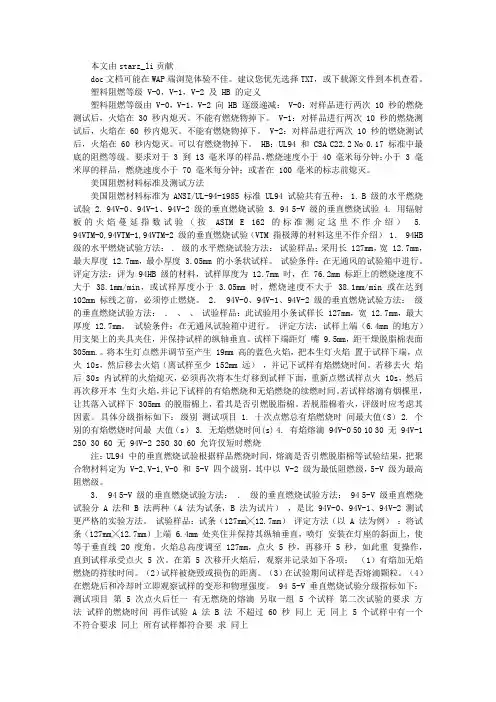

塑料阻燃等级定义及实验方法(精)

本文由starz_li贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 塑料阻燃等级 V-0，V-1，V-2 及 HB 的定义 塑料阻燃等级由 V-0，V-1，V-2 向 HB 逐级递减： V-0：对样品进行两次 10 秒的燃烧测试后，火焰在 30 秒内熄灭。不能有燃烧物掉下。 V-1：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。不能有燃烧物掉下。 V-2：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。可以有燃烧物掉下。 HB：UL94 和 CSA C22.2 No 0.17 标准中最底的阻燃等级。要求对于 3 到 13 毫米厚的样品，燃烧速度小于 40 毫米每分钟；小于 3 毫米厚的样品，燃烧速度小于 70 毫米每分钟；或者在 100 毫米的标志前熄灭。 美国阻燃材料标准及测试方法 美国阻燃材料标准为 ANSI/UL-94-1985 标准 UL94 试验共有五种： 1. B 级的水平燃烧试验 2. 94V-0、94V-1、94V-2 级的垂直燃烧试验 3. 94 5-V 级的垂直燃烧试验 4. 用辐射板的火焰蔓延指数试验（按ASTM E 162 的标准测定这里不作介绍） 5. 94VTM-0,94VTM-1,94VTM-2 级的垂直燃烧试验（VTM 指极薄的材料这里不作介绍） 1． 94HB 级的水平燃烧试验方法：．级的水平燃烧试验方法：试验样品：采用长 127mm，宽 12.7mm，最大厚度 12.7mm，最小厚度 3.05mm 的小条状试样。试验条件：在无通风的试验箱中进行。评定方法：评为 94HB 级的材料，试样厚度为 12.7mm 时，在 76.2mm 标距上的燃烧速度不大于 38.1mm/min，或试样厚度小于 3.05mm 时，燃烧速度不大于 38.1mm/min 或在达到102mm 标线之前，必须停止燃烧。 2． 94V-0、94V-1、94V-2 级的垂直燃烧试验方法：级的垂直燃烧试验方法：．、、试验样品：此试验用小条试样长 127mm，宽 12.7mm，最大厚度 12.7mm。试验条件：在无通风试验箱中进行。评定方法：试样上端（6.4mm 的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。试样下端距灯嘴 9.5mm，距干燥脱脂棉表面305mm.。将本生灯点燃并调节至产生 19mm 高的蓝色火焰，把本生灯火焰置于试样下端，点火 10s，然后移去火焰（离试样至少 152mm 远），并记下试样有焰燃烧时间。若移去火焰后 30s 内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火 10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。若试样熔滴有烟棵里，让其落入试样下 305mm 的脱脂棉上，看其是否引燃脱脂棉。若脱脂棉着火，评级时应考虑其因素。具体分级指标如下：级别测试项目 1. 十次点燃总有焰燃烧时间最大值（S） 2. 个别的有焰燃烧时间最大值（s） 3. 无焰燃烧时间(s) 4. 有焰熔滴 94V-0 50 10 30 无 94V-1 250 30 60 无 94V-2 250 30 60 允许仅短时燃烧 注：UL94 中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为 V-2,V-1,V-0 和 5-V 四个级别，其中以 V-2 级为最低阻燃级，5-V 级为最高阻燃级。 3． 94 5-V 级的垂直燃烧试验方法：．级的垂直燃烧试验方法： 94 5-V 级垂直燃烧试验分 A 法和 B 法两种（A 法为试条，B 法为试片），是比 94V-0、94V-1、94V-2 测试更严格的实验方法。试验样品：试条（127mm╳12.7mm）评定方法（以 A 法为例）：将试条（127mm╳12.7mm）上端 6.4mm 处夹住并保持其纵轴垂直，喷灯安装在灯座的斜面上，使等于垂直线 20 度角。火焰总高度调至 127mm，点火 5 秒，再移开 5 秒，如此重复操作，直到试样承受点火 5 次。在第 5 次移开火焰后，观察并记录如下各项：（1）有焰加无焰燃烧的持续时间。（2）试样被烧毁或损伤的距离。（3）在试验期间试样是否熔滴颗粒。（4）在燃烧后和冷却时立即观察试样的变形和物理强度。 94 5-V 垂直燃烧试验分级指标如下：测试项目第 5 次点火后任一有无燃烧的熔滴另取一组 5 个试样第二次试验的要求方法试样的燃烧时间再作试验 A法 B法不超过 60 秒同上无同上 5 个试样中有一个不符合要求同上所有试样都符合要求同上

常见的塑料检测标准和方法

常见的塑料检测标准和方法 检测产品/类别检测项目/参数 检测标准(方法)名称及编号(含年号)序 号 名称 塑料1 光源暴露试验方 法通则 塑料实验室光源暴露试验方法第1部分:通则ISO 4892-1:1999 2 氙弧灯光老化 汽车外饰材料的氙弧灯加速暴露试验SAE J2527:2004 汽车内饰材料的氙弧灯加速暴露试验SAE J2412:2004 塑料实验室光源暴露试验方法第2部分:氙弧灯ISO 4892-2:2006 /Amd 1:2009 室内用塑料氙弧光暴露试验方法ASTM D4459-06 非金属材料氙弧灯老化的仪器操作方法ASTM G155-05a 塑料暴露试验用有水或无水氙弧型曝光装置的操作ASTM D2565-99(2008) 3 荧光紫外灯老化 塑料实验室光源暴露试验方法第3部分:荧光紫外灯ISO 4892-3:2006 汽车外饰材料UV快速老化测试SAE J2020:2003 塑料紫外光暴露试验方法ASTM D4329-05 非金属材料UV老化的仪器操作方法ASTM G154-06 4 碳弧灯老化 塑料实验室光源暴露试验方法第4部分:开放式碳弧灯 ISO 4892-4:2004/ CORR 1:2005 塑料实验室光源曝露试验方法第4部分:开放式碳弧灯 GB/T16422.4-1996 5 荧光紫外灯老化 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧 光紫外灯GB/T14522-2008 6 热老化 无负荷塑料制品的热老化 ASTM D3045-92(2010) 塑料热老化试验方法GB/T7141-2008 7 湿热老化 塑料暴露于湿热、水溅和盐雾效应的测定ISO4611:2008 塑料暴露于湿热、水喷雾和盐雾中影响的测定GB/T12000-2003 塑料8 拉伸性能塑料拉伸性能的测定第1部分:总则GB/T1040.1-2006

塑料阻燃等级及检验方法 V

塑料阻燃等级由 V-0，V-1，V-2 向 HB 逐级递减： V-0：对样品进行两次 10 秒的燃烧测试后，火焰在 30 秒内熄灭。不能有燃烧物掉下。 V-1：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。不能有燃烧物掉下。 V-2：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。可以有燃烧物掉下。 HB：UL94 和 CSA C22.2 No 0.17 标准中最底的阻燃等级。要求对于 3 到 13 毫米厚的样品，燃烧速度小于 40 毫米每分钟；小于 3 毫米厚的样品，燃烧速度小于 70 毫米每分钟；或者在 100 毫米的标志前熄灭。 程序：试验样品：采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度 3.05mm 的小条状试样。 每一厚度有三件样品要进行测试，在试验之前，先把样品置于20℃,50%RH的条件下48小时。样品要放置在与长轴平行，与短轴成45°角的地方。每一件样品，从其一端画两条线1"和4"。 把高为1"的蓝色火焰置于样品悬空的那一端，燃烧30秒后拿开。如果火焰拿走后样品持续燃烧，那幺就要测量样品在两个宽度标记之间燃烧的时间，并且燃烧比率以每分钟多少英寸计算的。 级别要求： 程序：试验样品：此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。 每一厚度有总共10件样品（2套）测试。每一厚度的5件样品在23℃,50%RH的条件下放置48小时后再进行测试。每一厚度的5件样品在70℃的条件下放置7天后再进行测试。 样品垂直于长轴放置，安装。安装的时候使样品较低的一端距离燃烧管顶部3/8"把高度为3/4的蓝色火焰放在样品较低端的中心部位，燃烧10秒。 如果样品一粒粒地滴下来，这些液体就滴在样品下面的一层没有经过外科处理的棉花上，这层棉花放在样品下面12"处。 级别要求： 94V－0 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过10秒。 B：对于每套5件样品，10次点燃后，带火苗的燃烧的总共时间超过50秒 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。 E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过30秒。 94V－1 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30秒。 B：对于每套5件样品，10次点燃后，带火苗的燃烧的总共时间超过250秒 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。 E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60秒。 94V－2 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30秒。 B：对于每套5件样品，10次点燃后，带火苗的燃烧的总共时间超过250秒。 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D：允许样品燃烧融化的液滴滴下点燃下面12"处的棉花，但棉花燃烧时间较短。 E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60秒。 UL94－5VA或UL94－5B 棒状样品的程序（方法A）： 2套总共10件样品要测试。

阻燃性试验

阻燃性试验 阻燃性测试简介： 材料的可燃性是指在规定的试验条件下，材料或制品进行有焰燃烧的能力。它包括了是否容易点燃，以及能否维持燃烧的能力等有关的一些特性。经过多年的发展，阻燃性测试已经形成多种标准，成为相关业界非常重点的检测项目。 阻燃性测试目的： 通过对客户提供的样品进行燃烧测试，根据燃烧的结果进行相应的等级评级，协助客户对产品进行品质管控。阻燃等级是非常重要的安全性能之一，是许多认证必不可少的，也是很多国家强制要求的必检项目。 阻燃性测试应用范围： 主要应用于塑料、泡沫塑料、薄膜、纺织物、涂料、橡胶、汽车内饰件、电工电子等产品。 检测标准： 1. GB/T 2408-2008 塑料燃烧性能的测定水平法和垂直法 2. GB/T 5169.16-2008 电工电子产品着火危险试验第16部分: 试验火焰50W 水平与垂直火焰试验方法 3. GB 4943.1-2011 信息技术设备安全第1部分：通用要求 阻燃性测试步骤：

取样→预处理→开机调整夹具高度、火焰高度、燃气流量等→测试并记录结果→对应标准进行等级。 垂直燃烧名词解释： 余焰afterflame：引燃源移去后，在规定条件下材料的持续火焰。 余焰时间afterflame time（t1和t2）：余焰持续的时间。 余辉afterglow：在火焰终止后，或者没有产生火焰时，移去引燃源后，在规定的试验条件下，材料的持续辉光。 余辉时间afterglow time（t3）：余辉持续的时间。 测试仪器照片：

主要参数： 1.使用气体：99.99%纯度甲烷 2.功率: 50W (20mm喷嘴), 500W (125mm喷嘴) 3.火焰高度调节：按标准要求可从20mm 调至125mm 4.内容积≥0.8 m3 5.喷灯角度：20°,45°,90° 6.时间设置：施焰时间/余焰时间/余辉时间:0～99 min99 s可设定，时间精度≤0.1s要求 样品要求： 长×宽：125±5mm ×13.0±0.5mm，最大厚度不超过13mm。 等级判定： 垂直燃烧

阻燃标准

我国纺织品阻燃标准简介 2011年3月2日中国纤检 火灾每年都给我国的人员生命和财产造成巨大损失，阻燃织物的运用能有效延缓火势蔓延，尤其是在公共场所使用阻燃织物可以避免人更多地员伤亡。我国纺织品的燃烧性能要求主要是针对防护服、公共场所内使用的织物、交通工具内饰物提出的。本文简要介绍我国现有的阻燃标准。 1 GB17591—2006《阻燃织物》 1.1适用范围 适用于装饰用、交通工具（包括飞机、火车、汽车和轮船）内饰用、阻燃防护服用的机织物和针织物。 1.2 燃烧性能要求 标准要求阻燃织物的燃烧性能应符合表1要求。 标准对标志的要求有：每个包装单元的使用说明还应包括燃烧性能等级如：阻燃织物B1级（装饰用）；阻燃织物B2级（装饰用，耐水洗20次）；阻燃织物B2级（汽车内饰用）；阻燃织物B2级（阻燃防护服用，耐水洗12次）。 2 GB8965.1—2009《防护服装阻燃防护第1部分：阻燃服》 2.1适用范围 适用于服用者从事有明火、散发火花、在熔融金属附近操作和有易燃物质并有发火危险的场所穿的阻燃服，不适用于消防救援中穿用的阻燃防护服。 2.2 阻燃性能要求 面料阻燃性分为A、B、C三个等级，阻燃性能项目和指标见表2。缝纫线的阻燃性能为试验时，不熔融和烧焦现象。

2.3 阻燃性能试验方法按GB/T 5455执行。缝纫线的阻燃性试验按如下方法进行：高温烘箱加温至260℃稳定后，将100 m阻燃缝纫线放入烘箱5 min后取出。 2.4标识 产品标志应符合GB 5296.4有关规定，每套（件、条）服装应有认证许可标识及信息、产品执行标准、合格证、生产企业名称、厂址、产品名称、规格号型、材料组分、洗涤方法和检验章，每件产品应附有产品使用说明。 3 GB8965.2—2009《防护服装阻燃防护第2部分焊接服》 3.1适用范围 适用于焊接及相关作业场所，可能遭受熔融金属飞溅及其热伤害的作业人员用防护服。 3.2 阻燃性能要求 防护服面料的阻燃性能应符合表3的要求。 面料阻燃性能的检测按GB/T 5455执行。 3.4标志 每套焊接防护服上应有永久性标识，包括安全标志标识、合格证，合格证中的内容应有产品名称、产品类别、防护级别、生产日期、有效期、制造厂名、厂址等。防护服标志除满足上述要求外，还应符合GB/T 20097《防护服一般要求》的规定。 4 GB50222—2001《建筑内部装修设计防火规范》 4.1适用范围 适用于民用建筑内装饰织物（如窗帘、帷幕、床罩、家具包布等）。 4.2 燃烧性能要求 装饰织物的燃烧性能等级分别为B1和B2级，见表4。 表 4.3 测试方法根据GB/T 5455进行测试。 5 GB20286—2006《公共场所阻燃制品及组件燃烧性能要求和标识》 5.1适用范围 适用于各类公共场所所如影剧院、卡拉OK厅、商场、宾馆（饭店）、医院、养老院、寄宿制的学校、托儿所、幼儿园、公共图书馆等场所使用的阻燃制品及组件。 5.2 燃烧性能要求 公共场所阻燃制品及组件分为6大类，其中助燃织物按燃烧性能分为2个等级：一级非耐洗阻燃织物：阻燃1级（织物非耐洗）；二级耐洗阻燃织物：阻燃2级（织物耐水洗30

塑料力学性能测试标准大全-

塑料力学性能测试标准 GB/T 1039-1992塑料力学性能试验方法总则 plastics--General rules for the test method of mechannlcal properties GB1040 塑料拉伸试验方法 Plastics--Determination of tensile properties GB/T_1041-1992 塑料压缩性能试验方法 Plastics--Determination of compressive properties GB/T 1043-93 硬质塑料简支梁冲击试验方法 Plastics--Determination of charpy impact strength of rigid matericals GB/T 14153-1993硬质塑料落锤冲击试验方法通则 General test method for impact resistance of rigid plastics by means of falling weight GB/T 14484-1993 塑料承载强度试验方法 Test method for bearing strength of plastics GB/T 14485-1993 工程塑料硬质塑料板材及塑料件耐冲击性能试验方法、落球法Standard methods of testing for impact resistance of plats and pats made from englneering plastics by a ball(falling ball GB/T 15047-1994 塑料扭转刚性试验方法 Test method for stiffness proporties in tirsion of plastics GB/T 15048-1994 硬质泡沫塑料压缩蠕变试验方法 Cellular plastics,rigid--Determination of compressive creep GB/T 12027-2004 塑料-薄膜和薄片-加热尺寸变化率试验方法 Plastics--film and sheeting-Determination of dimensional change on heating GB/T 2013525-1992 塑料拉伸冲击性能试验方法 Test method for tensile-impact property of plastics GB/T 11999-1989塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法 Plastics--Film and sheeting--Determination of tear resistance--Elmendorf method GB/T 10808-1989 软质泡沫塑料撕裂性能试验方法 Cellular plastics--Tear resistance test for flexible materials

UL94塑料阻燃等级与U1581L的比较

UL94塑料阻燃等级与U1581L VW-1阻燃等级的比较 UL94中共有12种：HB、V-0、V-1、V-2、5V A、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧 时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品 的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不 够的。 塑料阻燃等级由HB，V-2，V-1,V-0,5VB向5VA逐级递增： HB：UL94标准中最底的阻燃等级。 要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟； 小于3毫米厚的样品，燃烧速度小于70毫米每分钟； 或者在100毫米的标志前熄灭。 V-2：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒可点燃棉花。 V-1：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。 V-0：对样品进行两次10秒的燃烧测试后，余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。 5VB:对样品进行五次5秒的燃烧测试后,余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品允许被烧穿. 5V A:对样品进行五次5秒的燃烧测试后,余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品不允许被烧 穿. UL1581中的电线燃烧方式： 1、VW-1：垂直燃烧测试（UL电线燃烧等级） 2、FT1：垂直燃烧测试； 3、FT2：水平燃烧测试； 4、FT4：垂直燃烧测试；

塑胶材料的阻燃性

塑胶材料的阻燃性 关于塑胶材料的阻燃性能符号UL-94 V-2/1.5（V-0/3.0）是什么意思？ UL-94，美国电子电器协会的阻燃标准，V-2指的是阻燃级别，分别有V0、V1、V2、HB等，1.5，3.0是阻燃产品的厚度，因为产品的厚度对阻燃的等级有影响，所以加以标示。 材料可燃性分级是根据UL94 划分的几个等级你说的UL90我是没见过 UL94分5VA-5VB-V0-V1-V2-HB40-HB75 从左至右阻燃越差 阻燃级别对应温度是多少？比如UL-94-v-0 应该与温度无关。 UL阻燃性分类体系如下： UL94 V0评定方法：从点燃后把火焰移开后样品能快速自熄到在一定时间间隙内无燃烧的熔体滴落（也就是说，燃烧着的熔体滴落在位于测试样品下面的一英尺（30.48cm）的棉花垫上，不能引燃棉花。 UL94 V1评定方法与V0类似，只不过它要求的自熄时间要长些。这种测试允许熔体滴落在棉花垫上，但不能点燃棉花。 UL94 V2和V1相同，只是它允许燃烧着的熔滴将一英尺下面的棉花点燃。 UL94 V5是最严格的检测方法，它涉及到塑料制品实际在火焰里的寿命。实验要求火焰长度为5in(127mm)，对测试样品施加五次燃烧，其间不允许有熔滴滴落，不允许测试样品有明显的扭曲，也不能产生任何被烧出来的洞 在UL 认证中5V是塑料阻燃等级中要求最为苛刻的。在UL认证中，塑料燃烧性的认证方法有两种：一种是我们通常见到的最多的UL94 V0，V1，V2，V5，这是垂直燃烧方法；另一种是我们很少见到的UL94 HB，这是水平测试方法。 一般塑料阻燃等级:5V优于V-0,V-0优于V-1,V-1优于V-2,V-2优于HB. V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭（离开火焰试样就熄灭）。不能有燃烧物掉下。 V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。 V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。可以有燃烧物掉下。 HB：UL94和CSA C22.2 No 0.17标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟。在上述实验中，实验样条为国标的标准上指定的长130±3mm,宽13.0±0.3mm.厚3.0±0.2mm UL94耐燃等级系列说明

阻燃测试方法

[11] （GB2408-80、水平、垂直燃烧试验方法）1水平试验法是在实验室条件下测试试样水平支撑下的燃烧性能。 （1）试验装置 试验在燃烧箱内进行，箱体左内侧装有一支内径为9.5mm的本生灯。其内右侧有固定试件的试件夹。本生灯向上倾斜45度，并装有进退装置。试验用燃气为天然气、石油气或煤气，并备有秒表及卡尺。 （2）试验方法A． 试件制备每种材料需5个试件，每个试件要求平整光滑，无气泡，长125±5mm，宽13.0±0.3mm，厚3.0±0.2mm，对厚度为2-13mm的试样也可进行试验，但其结果只能在同样厚度之间比较。 B．试验步骤 首先在试样的宽面上距点火源25mm和100mm处各划一条标线，再将试件以长轴水平放置，其横截面轴线与水平成45度角固定在试件夹上。在其下方300mm 处放置一个水盘。点燃本生灯，调节火焰长度为25mm并成蓝色火焰，将火焰内核的尖端施用与试样下沿约6mm长度。并开始计时，施加火焰时间为30秒。在此期间内不得移动本生灯，但在试验中，若不到30秒时间试件已燃烧到第一标线，应立即停止施加火焰。停止火焰后应作如下观察记录。a．2S内有无可见火焰; b．如果试样继续燃烧，则记录火焰前沿从第一标线到第二标线所用时间t，求其燃烧速度V：V=75/t (mm/min) c．如果火焰到达第二标先前熄灭，记录燃烧长度S: S=(100-L)mm 式中：L——从第二标线到未燃部分的最短距离，精确到1mm。观察其他现象，如熔融，卷曲，结碳，滴落及滴落物是否燃烧等。C．结果的评定 每个试验按下列归类a．GB2408-80/Ⅰ:试样在火源撤离后2s 内熄灭 b．GB2408-80/Ⅱ:火焰前沿在到达第二标先前熄灭，此时应报告试样燃烧长度S （如燃烧长度50mm，报告为GB2408-80/Ⅱ-50mm）c．GB2408-80/Ⅲ:火焰前沿到达或超过第二标线，此时应报告燃烧速度V (如燃烧速度为20mm/min 报告为GB2408-80/Ⅲ-20mm/min). 试验结果以5个试件中数字最大的类别作为材料的评定结果，并报告最大燃烧长度或燃烧速度。 1 / 5 垂直燃烧法（GB2409-84） 垂直燃烧法是在规定条件下，对垂直放置具有一定规格的试样施加火焰作用后的燃烧进行分类的一种方法。（1）试验装置试验是在内部尺寸为329mm×329mm ×780mm的燃烧箱内进行。燃烧箱顶部开有直径150mm的排气孔，为防止外界气流对试验的影响，在距箱顶25mm处加一块顶板，燃烧箱右侧装有试件夹支座，并达到试件固定后能处于燃烧箱中心位置。箱体左侧装有向上倾斜45度的本生灯一个。固定在控制箱的水平滑道上。箱体下部放置一个放脱脂棉的支架。其他备用的还有秒表及卡尺。（2）试验方法 A．试件每组试样需5个试件，要求平整光滑无气泡。长130±3mm,宽13.0±0.3mm.厚3.0±0.2mm。制好的试件应在标准气候条件下调节48小时。 B．试验步骤试件垂直固定在实件夹上，试件上端夹住部分为6mm.放好脱脂棉。在距试件150mm处点燃本生灯，调节火焰高度为20±2mm，并呈蓝色火焰。将本生灯中心置于试件下端10mm位置，火焰对准试件下端中心部分。开始计时。当对试件施加火焰10s后移开火源，记录试

UL94塑料阻燃等级

塑料阻燃等级 可燃性UL94等级就是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠就是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时,其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告,只报告UL等级而没有厚度就是不够的。 塑料阻燃等级由HB,V-2,V-1向V-0逐级递增: HB:UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品,燃烧速度小于40毫米每分钟;小于3毫米厚的样品,燃烧速度小于70毫米每分钟;或者在100毫米的标志前熄灭。 V-2:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。可以有燃烧物掉下。 V-1:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。不能有燃烧物掉下。 V-0:对样品进行两次10秒的燃烧测试后,火焰在30秒内熄灭。不能有燃烧物掉下。 UL认证即美国保险商实验所进行的各种认证的总称。UL关于塑料燃烧性的认证方法有两种:一种就是我们通常瞧到最多的UL–94 V0、V1、V2、V5,这就是垂直燃烧的测试方法;另一种就是我们一般很少见到的UL94 HB﹐这就是水平测试的方法。

UL94 HB:水平燃烧。这种塑料能慢慢燃烧但不能自熄。这种类型就是UL 的最低等级,经常就是用纵向V0、V1或V2方式行不通时才采用这种方法。 UL94 V0、V1、V2、V5:垂直燃烧 UL阻燃性分类体系如下: UL94 V0评定方法:从点燃后把火焰移开后样品能快速自熄到在一定时间间隙内无燃烧的熔体滴落(也就就是说,燃烧着的熔体滴落在位于测试样品下面的一英尺的棉花垫上﹐不能引燃棉花)。 UL94 V1评定方法与V0类似,只不过它要求的自熄时间要长些。这种测试允许熔体滴落在棉花垫上,但不能点燃棉花。 UL94 V2与V1相同,只就是它允许燃烧着的熔滴将一英尺下面的棉花点燃。 UL94 V5就是最严格的检测方法,它涉及到塑料制品实际在火焰里的寿命。实验要求火焰长度为5in,对测试样品施加五次燃烧,其间不允许有熔滴滴落,不允许测试样品有明显的扭曲,也不能产生任何被烧出来的洞。 UL94共12个防火等级:HB, V-0,V-1,V-2, 5VA,5VB,VTM-0,VTM-1,VTM-2,HBF,HF1,HF2。 其中VTM-0,VTM-1,VTM-2适用于塑料薄膜, HBF,HF1,HF2适用于发泡材料 具体测试方法如下: [UL94 HB级水平燃烧

阻燃性测试

阻燃性测试 阻燃性测试，就是被测物推迟火焰延续、蔓延、扩散等能力的试验方法。经过多年的发展，阻燃性测试已经形成多种标准，成为相关业界非常重点的检测项目。 重点术语 ·易燃性——在规定的实验条件下，材料或制品进行有焰燃烧的能力·不燃性——在规定的实验条件下，材料不能进行有焰燃烧的能力。·阻燃性——材料所具有的减慢，终止或防止有焰燃烧的特性机理模式·凝固相阻燃——阻燃剂在聚合物的表面能够形成一层碳化层； ·气相阻燃——释出惰性气体，干扰燃烧链； ·物理效应——能够形成一种低热传导率的保护层。途径 ·以物理方法添加阻燃剂，这种方法成本较低，很快可以实现，但容易对环境和人体造成负面影响，通常受到各国环保指令的限制。（RoHS 对溴类阻燃剂的限制：欧盟RoHS指令2002/95/EC规定在2006年7月1日起新投放欧盟市场的电子电气设备中的PBB、PBDE的最高限量为1000ppm，2005/717/EC的指令中十溴联苯醚可获得豁免） ·对材料进行阻燃改性。 ·设计新的高聚物分子结构，使之具有本质高阻燃性，这种是最彻底的方法。 性能评价 按照现行国际标准或特殊规定（采购商制定）进行一些列的试验，测试下述参数，以评定材料的阻燃性： （1）点燃性和可燃性：即被引燃的难易程度；

（2）火焰传播速度：即火焰沿材料表面的蔓延速度； （3）耐火性：即火穿透材料构件的速度； （4）释放速度（HRR）：即材料燃烧时放出的热量和放出的速度；（5）自熄的难易程度； （6）生烟性：包括生烟量、烟的释放速度及烟的组成； （7）有毒气体的生成：包括气体量、释放速度及组成。 制定标准的机构 所有主流的阻燃性测试，都是根据标准法规进行，而制定这些标准法规的机构分别是： UL美国保险业实验室（Underwriters Laboratories Inc） IEC 国际电工委员会 ASTM 美国材料和实验协会 EN 欧洲标准化委员会 FMVSS 美国联邦汽车安全标准 SAE 美国动力机械工程师协会 ISO 国际标准化组织 GB 国家标准化管理委员会 方法和标准 所有阻燃性测试的方法在相应的标准内均由阐述。测试者应该按照测试物的类型，以及根据出口地的要求选择合适的法规标准进行测试。如果采购商和当地政府的均有要求，则按照高的标准进行测试。 塑料类 1. 塑料可燃性的试验方法与标准（UL94可燃性试验） 2. 塑料极限氧指数的测定

塑料性能解析

塑料性能解析 橡塑包括PE、PP、PVC、ABS、PC、PA、POM、PBT、PET、TPE、TPO、TPR、TPU等材料；这些材料，一般都需要进行常规或特定的测试：如老化测试，其中包括：人工气候老化试验（氙弧灯、碳弧灯、紫外灯）、自然气候暴晒试验、盐雾试验、湿热试验、高低温试验、臭氧试验、热氧老化试验等； 力学性能、电学性能方面的测试，包括：拉伸、撕裂、弯曲、压缩、冲击、热变形温度、维卡软化温度、熔融指数、氧指数、表面电阻、体积电阻、击穿电压、光泽、透光率、雾度、燃烧性能等。 但真正系统完整的资料，能找到的估计并不多，所以就有了这篇文章的目的。这篇文章对于销售而言，可以快速了解塑料的基本性质；对于做品质的朋友，能加深对于自己工作的一认识；对于研发的朋友，也有一些参考性的建议。 机械力学性能 1.密度与比重 塑料的比重是在一定的温度下,秤量试样的重量与同体积水的重量之比值,单位为 g/cm3,常用液体浮力法作测定方法. 在质量相同的条件下，密度越轻，根据ρ=m/V，比重越小，在等体积，价格相同的情况下，比重越小的材料可以制造的产品越多，单个产品的材料成本也就越低，而且可以减少产品的重量，节省运输等费用。所以，比重是非常重要的属性。特别是在塑料代替金属等材料的时候，是特别大的一个优势。 2. 拉伸/弯曲 在拉伸性能的测试中，通常的测试项目为拉伸应力、拉伸强度、拉伸屈服强度、断裂伸长率、拉伸弹性模量，弯曲模量/弯曲强度等。 拉伸测试：测定高聚物材料的基本物性，对材料施加应力后，测出变形量，求出应力，应力应变曲线是最普通的方法。将样条的两端用器具固定好，施加轴方向的拉伸荷重，直到遭破坏时的应力与扭曲。 弹性模量：E=( F/S)/(dL/L)（材料在弹性变形阶段，其应力和应变成正比例关系）弹性模量”是描述物质弹性的一个物理量，是一个总称，包括“杨氏模量”、“剪切模量”、“体积模量”等。 弹性模量的意义：弹性模量是工程材料重要的性能参数，从宏观角度来说，弹性模量是衡量物体抵抗弹性变形能力大小的尺度，从微观角度来说，则是原子、离子或分子之间键合强度的反应。 强度：材料在载荷作用下抵抗塑性变形或被破坏的最大能力。 屈服强度：材料发生明显塑性变形的抗力 拉伸强度：在拉伸试验中，试样直至断裂为止所承受的最大拉伸应力。

塑料薄膜的性能测试方法

塑料薄膜的性能测试方法 塑料薄膜、复合膜具有不同的物理、机械、耐热以及卫生性能。当塑料薄膜应用为包装材料时，需要根据包装物以及应用环境的不同，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法，优先选择ISO、ASTM、以及我国国家标准、行业标准，如BB／T 标准、QB／T标准、HB／T标准等等。 GBT 2918-1998 《塑料试样状态调节和试验的标准环境》等同国际标准ISO 291:1997《塑料一状态调节和试验的标准环境》，提出了各种塑料及各类试样在相当于实验室平均环境条件的恒定环 境条件下进行状态调节和试验的规范，并给出标准实验环境定义，是大部分塑料性能测试方法引用的标准。 1．规格、外观测试方法 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要；外观直接影响商品形象；其厚度则又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.1厚度测定 塑料一般具有一定的弹性，因此其厚度测定一般需要施加一定的接触负荷。 GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》等同采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械

测量法》。规定了机械法测量法即接触法测量塑料薄膜或薄片样品厚度的试验方法，但不适用于压花材料的测试。 1.2.长度、宽度 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。 1.33.外观 塑料薄膜的外观检验一般采取在自然光下目测。 外观缺陷在GB／T 2035 《塑料术语及其定义》中有所规定。 2．物理机械性能测试方法 2.1拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。采用拉力试验机进行测试。 GB／T 1040－1992 《塑料拉伸性能试验方法》一般适用于厚度大于1mm的材料热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。

阻燃性能试验方法

国内常用阻燃性能实验方法 1．炽热棒法（GB2407-80） 炽热棒法适用于评定在试验试室条件下硬质塑料的燃烧性能。 （1）实验装置 炽热棒试验仪包括底座，支架，炽热棒，立柱，试验夹，平衡重锤，定位棒等部分。炽热棒由碳化硅制成，其炽热部分直径8mm，长100mm，水平固定在绝缘版上，以便于炽热棒离开或接触试件。炽热棒用电加热，稳定温度为950℃。炽热棒支架上的平衡重锤用于调节炽热棒与试样端面的接触压力（0.3.N）. （2）试验方法 A．试件制备 每组试验需五个试件，每个试件表面要求光滑无缺欠，长125mm,宽10mm，厚4mm。 B．试验步骤 在试样宽面距点火端25mm和100mm处，各划一条标线。将试样水平固定在试件夹中。 将炽热棒加热到950℃，在转动支架使炽热棒与试件接触，并开始计时。3分钟后将炽热棒与试件转离。从开始计时起详细观察试件有无可见火焰，如试件有燃烧，则记录火焰前沿从第一标线到第二标线所需的时间。并计算其燃烧速度。 V= 75/t (mm/min) 若火焰前沿未达到第二标线之前就熄灭，则记录燃烧长度。 S=100-L(mm) 式中： L——从第二标线到未燃部分的最短距离 C．结果评定 每个试样结果按下列规定归类 a．GB2407-80/Ⅰ：没有可见火焰 b．GB2407-80/Ⅱ：火焰的前沿到达第二标线之前熄灭，应报告试样燃烧长度（如燃烧长度为50mm.则报告为GB2407-80/Ⅱ-50mm）。 c．GB407-80/Ⅲ：火焰前沿到达或超过第二标线，应该报告燃烧速度（如燃烧速度为20mm/min,则报告为 GB2407-80/Ⅲ-20mm/min） 试验结果以五个试样中数字最大的类别作为该材料的评定结果，并报告最大的燃烧长度或燃烧速度。 2．水平燃烧试验方法（GB2408-80） 水平试验法是在实验室条件下测试试样水平自支撑下的燃烧性能。 （1）试验装置 试验在燃烧箱内进行，箱体左内侧装有一支内径为9.5mm的本生灯。其内右侧有固定试件的试件夹。本生灯向上倾斜45度，并装有进退装置。试验用燃气为天然气、石油气或煤气，并备有秒表及卡尺。 （2）试验方法 A．试件制备 每种材料需5个试件，每个试件要求平整光滑，无气泡，长125±5mm，宽13.0±0.3mm，厚3.0±0.2mm，对厚

包装材料塑料薄膜性能的测试方法

包装材料塑料薄膜性能的测试方法 包装材料塑料薄膜性能的测试方法 信息来源：软包装 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准 等等。 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作 出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定 机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方 法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO4592：1992《塑料－薄膜和薄片－长度和

宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状 态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观 塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2035《塑料术语及其定义》中有所规定。缺陷的大小一般需用 通用的量具，如钢板尺、游标卡尺等等进行测量。 物理机械性能 1.塑料力学性能——拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。 GB／T 1040－1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑 料制品。适用于厚度大于1mm的材料。 GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。 以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。 2.撕裂性能 撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。 GB／T 16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定

UL塑料制品中的防火等级划分标准

塑料制品中的防火等级划分标准（UL 阻燃等级） 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增： 1、HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。 2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。 3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。 UL认证分几个等级?是如何表示各等级?下面是详细资料： 美国阻燃材料标准及测试方法 美国阻燃材料标准为ANSI/UL-94-1985标准 UL94试验共有五种： 1．B级的水平燃烧试验 2．94V-0、94V-1、94V-2级的垂直燃烧试验 3．94 5-V级的垂直燃烧试验 4．用辐射板的火焰蔓延指数试验（按ASTM E 162的标准测定这里不作介绍） 5．94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM指极薄的材料这里不作介绍）现分述如下 94HB级的水平燃烧试验方法： 本试验采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度3.05mm的小条状试样。在无通风的试验箱中进行。评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min 或在达到102mm标线之前，必须停止燃烧。 94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。先介绍94V-0、94V-1、94V-2级试验方法。 此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。在无通风试验箱中进行。试
