开关电源题库整理
一、填空题
1.按稳压电路实现的方法不同，稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源。
2.在电源维护规程中，要求正弦畸变率小于 5 %。
3.直流供电系统是由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体。
4.直流配电屏按照配线方式不同，分为低阻和高阻两种。
5.一般情况下，通信机房直流电源使用的电池组（48V）的浮充电压为53.5 V。均充电压为 5
6.4 V。
6.通信电源中的接地系统按用途可分为：工作接地、保护接地、防雷接地。
7.通信电源一般采用阀控式密封铅酸蓄电池作为备用电源，通信电源一般需要___24_节单体电池串联组成48V电池组。
8.TRC指时间比例控制，其三种实现方式为：脉冲宽度调制方式、脉冲频率调制方式、混合调制方式。
9.蓄电池的浮充电压一般需要随环境温度的增高而减小。
10.高频开关电源由于工作频率高，所以变压器和滤波元件的体积和重量小。
11.维护规程中电源设备故障的基本定义是：1、电源设备无法供给通信设备所要求的标称电源，2、电源设备所供给的电源指标达不到通信设备的要求。
12.直流工作地的线径由负载设备决定
13.整流模块输入交流电，输出直流电
14.目前，通信电源电压等级主要有-48 V、 24 V两种。
15.在通信电源监控中，四遥功能指：遥控、遥调、遥测、遥信。
16.对通讯局（站）动力系统，常用后备电源有柴油发电机组、蓄电池组、两种。
17.通信基站接地电阻应小于 4 欧姆。
18.分流器/霍尔器件是用于在线检测电流。
19.为了提高通信电源的安全运行稳定性，通信电源的机壳一般要有良好接地。
20.三相交流电A、B、C相分别用黄、绿、红三种颜色表示相序，零线一般用黑色做标记。为了便于维护，直流电源的汇流排通常涂以色标，正极母排涂红色，负极母排涂兰色。
21.现代通信电源运行时，零线与保护地之间的电压的测量值一般应小于2 V。
22.监控模块中，若电池电流显示为负值，一般表示电池在放电。
23.开关稳压电源可分为PWM 型开关稳压电源和谐振型开关稳压电源。
24.电池充电限流的取值，根据电池额定容量而定，一般为电池额定容量的10 % 。
25.直流供电系统主回路中熔断器的额定电流值应不大于最大负载电流的2倍。各专业机房直流熔断器的额定电流值应不大于最大负载电流的 1.5倍。
26.中国联通电信网运行维护质量指标中要求：开关电源实际负荷不能超过其负载能力的65% 。
27.通信电源衡重杂音电压指标是小于 2mV .
28.谐振型开关电源可分为串联谐振型、并联谐振型、准谐振型等几种。
29.分流器是用于在线检测电流的。
30.直流工作接地采用正极接地的原因是提供参考OV等电位和减少电路电蚀。
二、选择题（单选、多选混合）
1、通信用开关型整流器目前普遍采用的TRC控制方式为（混合调制）。
2、直流电源标准电压为-48Ｖ时，电信设备受电端子上电压允许变动围为(-40 -57) Ｖ.
3、通信电源监控提到的“四遥”功能，一般指的是,遥测、遥控、遥信、遥调_
4、与相控电源相比，开关电源具有（A. 体积小B. 重量轻C. 无可闻噪声（风扇除外））。
5、监控模块的作用是（A. 监测交、直流配电及整流模块的工作状态；B. 管理电池；C. 故
障告警；D. 故障诊断）。
6、一套通信电源包含（A.交流配电B. 直流配电C. 整流模块D. 监控模块）这几个部分。
7、分流器的作用是（ B. 检测电流）。
8、空气开关作用。（过流保护. 短路保护开关）
9、通信电源具有电池管理功能，其中的充电管理中有一个充电限流值参数，该
参数一般是电池标称容量值的___0.1____
10、根据通信局站雷电过电压保护工程设计规规定，电源系统采用的模块式SPD，应具有以下功能：（ A SPD模块损害故障告警 B 热容及过流保护）
11、48V电源系统，按满足电压要求选择直流放电回路导线时，直流放电回路全程压降不应
大于（3.2V ）
12、目前，开关电源系统推荐采用蓄电池组为（C 阀控型免维护铅酸蓄电池）
13、按照国家信息产业部的入网检测要求，对开关电源的稳压精度要求较高，一般国家标准要求为（±0.6%）。
14、电力室直流熔断器的额定电流值不大于最大负载电流的 2 倍。各专业机房直流熔断器的额定电流值不大于最大负载电流的1.5倍。
15、当电池浮充电压偏低或电池放电后需要再充电或电池组容量不足时，需要对电池组进行（均衡充电）
16、开关电源每月应测量直流熔丝和节点的温升，要求温升小于（ 50）℃。
17、无论在什么环境温度下，实际负载电流在1000A以上时，接头压降应小于（ A、3 ）mV/100A
18、熔断器的作用有：（ A. 过流保护 B. 短路保护）
19、直流接触器常开触点是指（加电时触点闭合）
20、下列哪种电源是现代通讯网的主导电源（开关电源）
21、整流模块时应按以下方式开启。（先交流输入后直流输出）
22、直流回路压降是指蓄电池放电时，之间的电压之差。（蓄电池输出端的电压与直流设备受电端）
23、当整流模块中设定电池测试功能为开启时（系统整流模块自动停机，蓄电池组进入放电状态）
24、LVDS的含义是(低电压脱离开关)
25、当市电正常时，整流器一方面向负荷供电，另一方面给蓄电池以一定的补充电流，用以
补充其自然放电的损失，此时，整流器输出的电压称为(浮充电压 )。
26、电池温度补偿值的设置依据是当系统工作在浮充状态时﹐电池温度偏离 25 ℃时﹐对电池充电电压所做的微小调整。
27、设定低压脱离参数时，复位电压应高于脱离动作电压数值。
28、基站开关电源二次下电电压设置比电池保护电压设置要（ A、高）
29、开关电源启动电池测试以前，一定要设置好电池的测试参数。（ A、测试终止电压 B、测试终止时间）
30、下项目中，哪个指标体现通话清晰度（ A 衡重杂音）
三、简答题
3、高频开关电源的月维护有哪些容？（少一项扣一分）
答： 1、清洁设备2、检查风扇及设备散热性能3、检查各种告警、显示功能的有效4、检查开关、熔丝、接线端子、引线、连接接触情况5、检查监控电池维护参数、整流模块交直流参数的设置是否正确，有无变更，检查分析历史告警记录6、检查各整流模块电压、电流并分析整流模块均流性能7、配电屏重要熔断器压降、温升8、测量交流输入电压、电流4、高频开关整流器的主要功能有哪些？
答：除把交流变直流以外，还能完成一些其它功能，比如：稳压，均流，告警等等。5、衡量直流电源杂音指标的项目有哪些？其中哪一种反应了话音电路中的噪声水平？
答：衡重杂音电压、宽频杂音电压、峰-峰值杂音、离散杂音电压（反灌杂音、反灌相对衡重杂音）衡重杂音电压反应了话音电路中的噪声水平。
6、为什么功率因素低的开关电源可能引起中线过热？
答：由于开关电源是非线性负载，功率因素低的开关电源，谐波电流很大，特别是其中的三次谐波，当采用三相四线制供电时，三次谐波在中线中是同相位，合成后中线电流很大，有可能超过相线电流，而中线配制一般小于相线线径，故会造成中线严重过载，而且按安全规定，中线无保护装置，这将造成中线过热，严重时引起火灾事故。
7、简述开关电源脉宽调制的原理。
答：这一技术主要是指在主电路工作周期不变的情况下，通过改变功率管的导通截止时间，既改变脉冲宽度，来控制输出电压稳定在预先确定的电压值上。
9、开关电源中输入滤波器的作用是什么？
答：开关电源中输入滤波器的作用是：将电网存在的杂波过滤，同时阻碍本机产生的杂音反馈到公共电网。
10、简述整流模块常见的几种故障及形成原因。
1）不工作－－模块本身故障、无交流输入。
2）工作但无输出－－模块输出熔断器损坏，模块电压偏低。
3）严重不均流－－模块均流电路损坏，模块输出电压差异太大。
4）模块故障告警－－模块发生硬件故障。
5）模块通信中断－－模块部监控CPU板损坏，模块地址设置错误。
6）模块过压保护－－单个模块过压。
12、开关电源与线性电源的本质区别？
（1）、开关电源是直流电转变为高频脉冲电流，将电能储存到电感、电容元件中，利用电感、电容的特性将电能按预定的要求释放出来来改变输出电压或电流的；线性电源没有高频脉冲和储存元件，它利用元器件线性特性在负载变化时瞬间反馈控制输入达到稳定电压和电流的。
(2、开关电源可以降压，也可以升压；线性电源只能降压。
(3、开关电源效率高；线性电源效率低。
(4、线性电源控制速度快，波纹小；开关电源波纹大。
13、开关电源的主要技术指标？
输入电压变化围，输出阻Ro，效率，输出纹波电压，输出电压调整围，输出电压稳定性，输出功率Po
14、单片开关电源的特点？
单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标、能构成高效率无工频变压器的隔离式开关电源等优点。它于90年代中、
后期相继问世后，便显示出强大的生命
力，目前它成为国际上开发中、小功率
开关电源、精密开关电源及电源模块的
优选集成电路。由它构成的开关电源，
在成本上与同等功率的线性稳压电源相
当，而电源效率显着提高，体积和重量
则大为减小。这就为新型开关电源的推
广与普及，创造了良好条件。
16、升压式开关电源的工作原理是什
么？
当开关管 VT1 导通时，电感L储存能量。当开关管VT1 截止时，电感L感应出左负右正的电压，该电压叠加在输人电压上，经二极管VD1向负载供电，使输出电压大于输人电压，形成升压式开关电源。
3简述开关电源设计步骤：
答：1主电路形式选择
主电路形式主要依据输出功率大小、输出电压高低等进行选择。若输出
功率较大时宜采用三相输入电源及桥式逆变电路；若输出功率较小但输出电压较高时宜采用反激变换器电路等。采用单相输入电源时功率器件、输入滤波电容等的耐压要求较低，元器件成本相对也较低，因而输出功率较小时优先选用单相输入电源。
对大功率电源，为降低成本，提高电源系统的可靠性，可采用中、小功率模块并联供电的方式来实现。2开关工作频率选择
开关工作频率应根据输出功率要求与市场器件供应情况等多种因素综合选择确定。
3功率器件的确定
根据输出功率要求与主电路开关工作频率，可基本选定功率器件类型。4控制电路设计
控制电路的核心是根据反馈控制原理，将期望输出电压信号与实际输出电压信号进行比较，利用误差信号对功率开关器件的导通与关断比例进行调节，从而实现实际输出电压维持在期望电压附近的目标。
4简述开关电源的技术指标
答：开关电源的优越性表现在：1功耗小2稳压围宽3体积小重量轻4安全可靠
常见的开关电源电气技术指标有：1输入电源的相数、频率
根据输出功率不同，可采用单相或三相电源供电。在输出功率高于5千瓦时通常采用三相电源供电，以使三相负载均衡2额定输入电压、容许电压波动围
我国工频电源额定相电压为220V，线电压为380V。在容许的输入电压波动围都要保证额定输出功率。
5简述UPS的选用原则
答：UPS的选用原则：
1功率的确定;2确定相数;3确定UPS是在线式的还是后备式的;4确定UPS的保护时间;5确定UPS的保护时间;6根据供电质量要求选用;7品牌的确定
选择题
在开关电源中控制电路的发展将主要集中到高频化 ,智能化 ,小型化 3个方面
2、在开关电源中驱动电路一般都具有（放大）作用。
3、在开关电源中光耦既有隔离作用，也有（抗干扰）功能。
4、既适应于单相电源也适应于三相输入电源的是（有源校正）。
5、功率因数校正目的工作原理有三种，单相有源校正三相有源校正无源校正.
6、通信用（开关电源）实际是连接市电电网与通信设备之间的电源转换设备。
7、EMI即指（电磁干扰），主要是检查被测设备运行时产生的EMI信号电平。
8、浪涌保护主要指（防雷保护）就是在极短的时间释放掉设备电路上因感应雷击而产生的大量脉冲能量到安全地线上，从而保护整个设备。
9、功率密度就是功率（体积比），比值越大说明单位体积的功率越大。
10、开关电源模块的寿命是由模块部工作（温升）所决定，其高低主要是由模块的效率高低所决定。
1、全桥式功率变换电路主要应用于（大功率）变换电路中。
2、单端反激变换电路一般用在（小功率）输出的场合。
3、一套开关电源系统至少需要（ 2 ）个开关电源模块并联工作，大的系统甚至多达数十个电源模块并联工作。
4、开关电源系统中并联工作的电源模块能够共同平均分担（负载）电流，作用是使系统中的每个模块有效地输出功率，使系统中各模块处于最佳工作状态。
5、滤波电路中，滤波电容放电常数愈大，输出滤波电压（愈高），滤波效果愈好。
6、（肖特基势垒）二极管适合小电压大电流整流。
7、在正激式开关电源中，一般占空比应为(35~45)%、。
8、整流二极管的最大反向电压是指整流管（不导电）时，在它俩端出现的最大反向电压。
9、（倍压整流）一般用在，输入电压小而输出电压大、输出电流不大的场合。
10、利用电感具有（阻止电流变化）的特点，在整流电路的负载回路中串联电感起滤波作用。
1、在磁性元件中，一般（ Ae）代表磁心的横截面积；
2、在磁性元件中，一般（Ac）代表磁心的窗口面积；
3、漏感是指没有耦合到磁心或其他绕组的（C 电感量）；
4、（ D 交叉调整量）是指一个输出端的负载变化时，使其他输出端电压波动大小；
5、在开关电源工作方式中，哪种开关方式及经济又简单实用？ ( C 反激 )
6、变压器电压、电流及匝数的关系式为：Np / Ns = Vp / Vs = Is / Ip ；其中Ns是：(B 次级变压器的匝数)
7、（ C 交叉调整量）是电源一个或多个输出端负载变化时，对其他输出端电压的影响；
8、功率开关部分的主要作用是把直流输入电压变换成（脉宽调制）的交流电压；
9、每个开关电源部都有（4）个环路，每个环路都是相互独立的，对布ＰＣＢ板非常重要；
10、（ B 开关电源）功率调整管工作于开关状态，它的变化效率高；
1）滤波电路中，滤波电容放电常数愈大，输出滤波电压愈高，滤波效果愈好；
2）肖特基势垒二极管适合小电压大电流整流；
3）总效率η= Pout / Pin ╳100%
4）整流二极管的最大反向电压是指整流管不导电时，在它俩端出现的最大反向电压；
5）倍压整流一般用在，输入电压小而输出电压大、输出电流不大的场合6）利用电感具有阻止电流变化的特点，在整流电路的负载回路中串联电感起滤波作用；
7）在磁性元件中，一般Ae代表磁心的横截面积；8）在磁性元件中，一般Ac代表磁心的窗口面积；9）漏感是指没有耦合到磁心或其他绕组的电感量；
10）交叉调整量是指一个输出端的负载变化时，使其他输出端电压波动大小；
11）在开关电源工作方式中，哪种开关方式及经济又简单实用？反激12）在正激式开关电源中，一般占空比应为(35~45)%；
13）反激式开关电路的功率ＭＯＳ管的Id 一般为2Pout/Vin(min)；14）在推挽式变换器电路中，一般都是由两个正激变换器电路工作在“推
挽”方式下，及两个开关交替打开和关闭；
15）在正激方式工作的开关电源，往往要增加一组绕组即励磁绕组，其
主要作用是磁芯复位；
16）设计正激式变换器时，应选用适当的磁芯有效体积，并选择空气隙，以免磁芯饱和；17）在开关电源中，使用功率MOS管而不是用晶体管或双晶体管，这是因为MOS管有很多性能上的优势，主要表现在高频状态下；
18）每个开关电源中都有一个交流电压最大的节点，这个节点就是功率开关的漏极；
19）开关电源的最佳布置的流程是：a）放置变压器或电感；b) 布置功率开关管电流环路；c) 布置输出整流器电流环路；d) 把控制电路与交流功率电路连接；e) 布置输入环路和输入滤波器；f) 布置输出负载环路和输出滤波器；
20）开关电源的功率可由下式计算：Pin=Pout/ η这里的η是估计的开关电源效率；
21）对于无源感性负载，功率因数就是电压和电流波形之间的相位差；
22）磁粉心是一种铁心结构，是一种由几类材料复合而成的复合型铁心；
23）负反馈电路的核心是一个高增益的运算放大器，称作电压误差放大器；
24）在单端正激式变换器电路中，隔离器件是一个纯粹的变压器；
25）变压器电压、电流及匝数的关系式为：Np/Ns=Vp/Vs=Is/Ip ；其中
Np是：初级变压器的匝数；
26）变压器电压、电流及匝数的关系式为：Np/Ns=Vp/Vs=Is/Ip ；其中
Ns是：次级变压器的匝数；
27）交叉调整量是电源一个或多个输出端负载变化时，对其他输出端电压的影响量
28）功率开关部分的主要作用是把直流输入电压变换成脉宽调制的交流电压；
29）每个开关电源部都有4个环路，每个环路都是相互独立的，对布
ＰＣＢ板非常重要功率开关管电流环路, 输出整流器电流环路, 输入环路, 输出负载环路
30）开关电源功率调整管工作于开关状态，它的变化效率高；
二、多项选择题
1）一般开关电源采用哪几种工作方式，列出其中四中正激、反激、推挽、半桥；
2）电源工作的组织结构有哪几种高效谐振开关电源、线性电源、PWM控制开关电源；
3）典型的输入整流滤波电路由三到五部分组成他们是：EMI滤波器、启动浪涌电流限制器、浪涌电压抑制器、整流级、输入滤波电容
4）制作电源需要考虑哪些因素是：重量和尺寸、功率的大小、输入及输出特性、成本；
5）控制电路的主要组成部分是：驱动电路、调节器电路、并机均流电路、保护电路；
6）功率MOS管驱动电路十分讲究，一般有：用TTL电路驱动、用线性电路驱动、用隔离变压器驱动
7）开关电源的部损耗大致可包括：开关损耗、附加损耗、电阻损耗、导通损耗；
8）磁性非晶合金可以从化学成分上分为下列几类：铁基非晶、铁镍基非晶、钴基非晶、铁基纳米晶
9）一般高频变压器除了具有初、次级间安全隔离的作用，还具有变压器和额流圈的作用；10）光电耦合器主要由发光二极管、光敏三级管元件构成；
11）电容器是各种电子设备中不可缺少的重要元器件，它广泛用于抑制电源噪声、尖峰的吸收、滤波等多种场合；
12）软开关电源工作方式的电路中，一般可分为零电压电路、零电流电路；
13）UPS（不间断电源）按工作的原理可分为动态式、静态式；14）动态式UPS的主要组成部分是：整流器、电池、直流电动机、惯性飞轮、交流发电机15）每个开关电源部都有四个电流环路，每个环路都要相互分开，它们是功率开关管交
电源工程师B卷答案(通用部分)
电源工程师电源工程师岗位培训试题岗位培训试题岗位培训试题（（B 卷） （通用知识部分通用知识部分 共共50分） 题 序 一 二 三 总分 计分人 复核人 得 分 一、诚信判断题诚信判断题（（共10分） 二、判断题判断题（（每小题1分，共20分。请在括号里正确的填确的填√√，错误的填错误的填××） 1. 三端稳压电源用于大部分板载电源的场合，在这种场合成本和易用性是它的优势。√ 2. 在正激式开关电源电路中，续流二极管的作用就是由于电感上的电流不能突变，电感电流就通过该二极管继续供给。√√ 3. KA(UC)3844B 控制芯片，是电压型PWM 控制IC 。╳ 4. 在仪器或设备中出现EMI 干扰应采用合理布局、机壳正确的接地处理，出现FRI 干扰应采用滤波处理。 ╳ 5. 正激式变压器的第三个绕组称为钳位绕组，它主要是在晶体管截至时，使高频变压器的磁通复位。√√ 6. 正激式变压器由两个作用，第一、实现输入和输出之间的电隔离；第二、升高或降低经脉宽调制以后的交流输入电压幅值。√√ 7. 磁性元器件的设计是一个优秀的开关电源设计的关键。√√ 8. 在电源的输入电路中，浪涌抑制部分要放在EMI 前，整流和滤波电容后，这样效果更好。 ╳ 9. 不管是正激式开关方式还是反激式工作方式的电源中，制作变压器都要开一定的气隙以防止变压器饱和。 ╳ 10. 推挽式变换电路实际上是由两个正激式变换器电路组成，只是它们工作时相位相反。√√ 11. 铁氧体性能参数是由其本身的材料和体积决定的，因此在任意温度下其饱和磁通密度都是固定不变的。 ╳ 12. 直流滤波扼流圈安装在开关电源的输出侧，以进一步抑制开关电源输出的电压和电流的纹波。√√ 13. 流过直流滤波电感的电流是在一个直流电流上叠加了小的交流分量的电流。√√ 14. 过电压保护的目的是防止控制电路出现故障时，输出电流过高烧坏元器件。╳ 15. 为了减少滤波电容的等效串联电阻，经常会把多个电容串联使用。 ╳ 16. 整流器的导通损耗就是指整流器通过电流时的损耗。 ╳ 17. 一次与二次、二次与二次绕组的紧密耦合，是变压器设计者最理想的目标。 得 分 评分人 得 分 评分人
开关电源类产品设计的安全规范(标准版)
开关电源类产品设计的安全规 范(标准版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0679
开关电源类产品设计的安全规范(标准版) 1.范围 1.1本规范规定了0公司户内使用、额定电压≤600V的开关电源类产品的设计安全要求，它包括参考标准资料、标志说明、一般要求和试验一般条件、电气技术参数规格、材料和结构、电气试验、机械试验、环境可靠性试验、包装、存放、出货和附录项内容。 1.2它主要以信息技术设备，包括电气事务设备及与之相关设备的安全标准为基础编写。 2.主要参考资料 2.1IEC60950-1999：信息技术设备的安全。 2.2IEC61000-4（所有系列）：电磁兼容--试验和测量技术。 2.3IEC61000-3-2-1998：电磁兼容第3部分：限值第2章低压
电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）。 2.4IEC61000-3-3-1998：电磁兼容第3部分：限值第3章标称电流≦16A的低压电气及电子设备的供电系统中电压波动和变化的 限值。 2.5IEC60384-14-1993：电子设备用固定电容器第14部分：分规范拟制电源电磁干扰用固定电容器。 2.6CISPR22-1998：信息技术设备的无线电干扰特性的限值和测量方法。 2.7CISPR24-1997：信息技术设备的无线电抗干扰特性的限值和测量方法。 2.8IEC60695-10-2：1995：着火危险试验第10部分：减少着火对电子技术产品而引起的不正常发热效应的指南和试验方法第2部分：用球压试验测试非金属材料构成产品的耐热方法。 2.9IEC61140-1997：防电击保护设备和安装的一般要求。 2.10IEC60227-1997：额定电压450V/750V及以下PVC绝缘电缆。 3.标记和说明
开关电源试题及标准答案

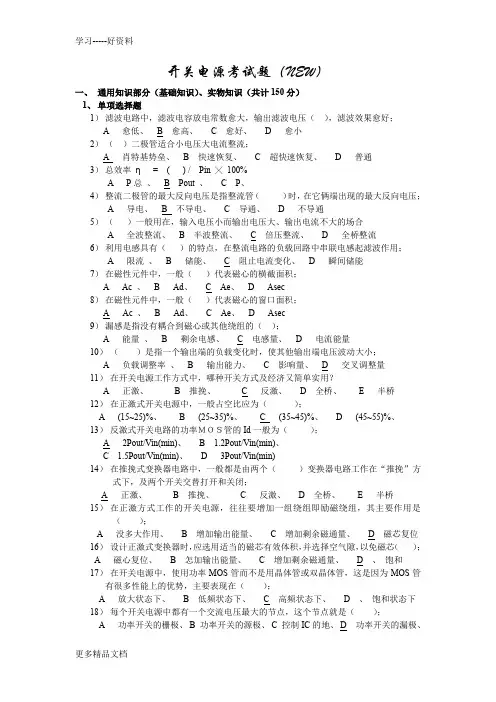

开关电源考试题（NEW） 一、通用知识部分（基础知识）、实物知识（共计150分） 1、单项选择题 1）滤波电路中，滤波电容放电常数愈大，输出滤波电压（），滤波效果愈好； A 愈低、 B 愈高、 C 愈好、 D 愈小 2）（）二极管适合小电压大电流整流； A 肖特基势垒、 B 快速恢复、 C 超快速恢复、 D 普通 3）总效率η= ( ) / Pin ╳100% A P总、 B Pout 、 C P、 4）整流二极管的最大反向电压是指整流管（）时，在它俩端出现的最大反向电压； A 导电、 B 不导电、 C 导通、 D 不导通? 5）（）一般用在，输入电压小而输出电压大、输出电流不大的场合 A 全波整流、 B 半波整流、 C 倍压整流、 D 全桥整流 6）利用电感具有（）的特点，在整流电路的负载回路中串联电感起滤波作用； A 限流、 B 储能、 C 阻止电流变化、 D 瞬间储能 7）在磁性元件中，一般（）代表磁心的横截面积； A Ac 、 B Ad、 C Ae、 D Asec 8）在磁性元件中，一般（）代表磁心的窗口面积； A Ac 、 B Ad、 C Ae、 D Asec 9）漏感是指没有耦合到磁心或其他绕组的（）； A 能量、 B 剩余电感、 C 电感量、 D 电流能量 10）（）是指一个输出端的负载变化时，使其他输出端电压波动大小； A 负载调整率、 B 输出能力、 C 影响量、 D 交叉调整量 11）在开关电源工作方式中，哪种开关方式及经济又简单实用？ A 正激、 B 推挽、 C 反激、 D 全桥、 E 半桥 12）在正激式开关电源中，一般占空比应为（）； A (15~25)%、 B (25~35)%、 C (35~45)%、 D (45~55)%、 13）反激式开关电路的功率ＭＯＳ管的Id一般为（）； A 2Pout/Vin(min)、 B 1.2Pout/Vin(min)、 C 1.5Pout/Vin(min)、 D 3Pout/Vin(min) 14）在推挽式变换器电路中，一般都是由两个（）变换器电路工作在“推挽”方式下，及两个开关交替打开和关闭； A 正激、 B 推挽、 C 反激、 D 全桥、 E 半桥 15）在正激方式工作的开关电源，往往要增加一组绕组即励磁绕组，其主要作用是（）； A 没多大作用、 B 增加输出能量、 C 增加剩余磁通量、 D 磁芯复位 16）设计正激式变换器时，应选用适当的磁芯有效体积，并选择空气隙，以免磁芯（）； A 磁心复位、 B 怎加输出能量、 C 增加剩余磁通量、 D 、饱和 17）在开关电源中，使用功率MOS管而不是用晶体管或双晶体管，这是因为MOS管有很多性能上的优势，主要表现在（）； A 放大状态下、 B 低频状态下、 C 高频状态下、 D 、饱和状态下 18）每个开关电源中都有一个交流电压最大的节点，这个节点就是（）； A 功率开关的栅极、 B 功率开关的源极、 C 控制IC的地、 D 功率开关的漏极、
