钢筋在图纸上的表示方法及种类
钢筋在图纸上的表示方法及种类

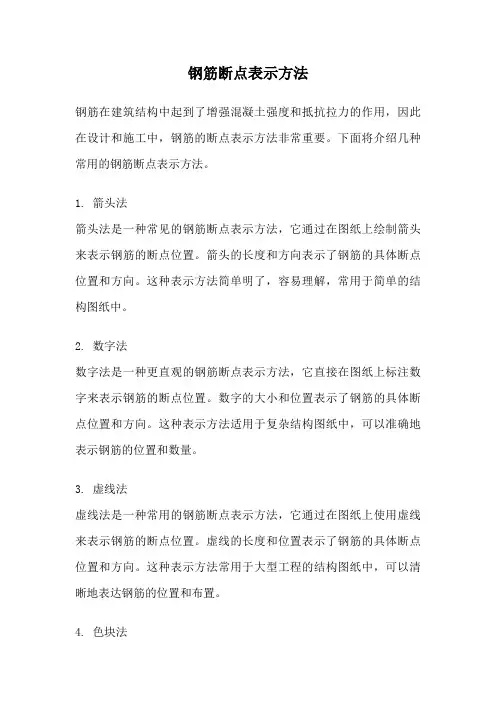

钢筋图纸上表示方法及种类
1.梁（主梁、次梁、地梁、圈梁）
2.柱（受力柱、构造柱）
3.板（单向板、双向板）一般情况下单向板我们很少接触。
梁的表示方法

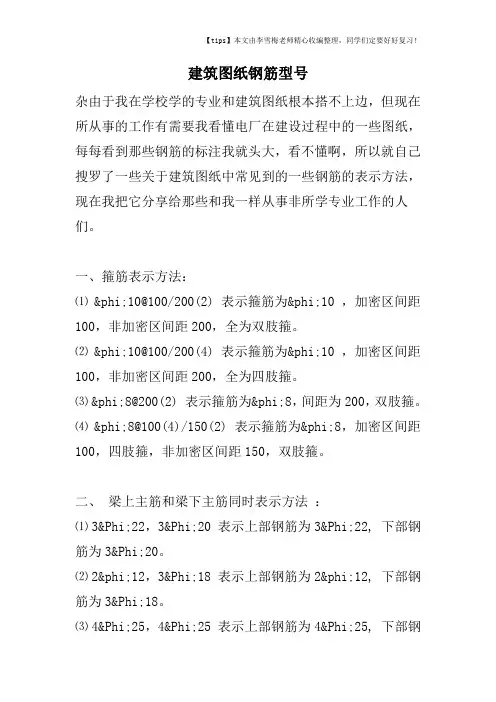

梁上主筋和梁下部筋的表示方法；
(1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20.
(2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18.
(3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25.
(4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25.
.梁上部钢筋表示方法
标在梁上支座处
(1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。
(2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。
(3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。
(4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
3.梁腰中钢筋表示方法:
(1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。
(2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。
(3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。
(4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。
楼梯板TB 钢架GJ
盖板或沟盖板GB 支架ZJ
墙板QB 柱Z
梁L 框架柱KZ
框架梁KL 基础J
屋面梁WL 桩ZH
吊车梁DL 梯T
圈梁QL 雨篷YP
过梁GL 阳台YT
连系梁LL 预埋件M- 基础梁JL 钢筋网W 楼梯梁TL 钢筋骨架G 钢筋混凝土粘结锚固能力
1.钢筋与混凝土接触面上化学吸附作用力，也称胶结力，
2.混凝土收缩，将钢筋紧紧握固而产生摩擦力。钢筋表面凹凸不平与混凝土之间产生的机械咬合作用；
3.钢筋端部加弯钩、弯折或在锚固区焊短钢筋，焊角钢来提供锚固能力。
为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土之间的粘结力，在构件中的钢筋外面要留在保护层，根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm。和板墙的保护层厚度为1 0~15mm。
正筋就是弯矩筋，简单的说，就是对受弯构件来说，如板梁，下部受拉部位的钢筋，对连续梁板，一般就在跨中同理,负筋一般在支座处(上部受拉) 。
通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。
支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。
至于端支座负筋，中间支座负筋就是两端的和中间的
盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。
主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。
“腹筋”作用：梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。
1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；
2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋
3、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固
