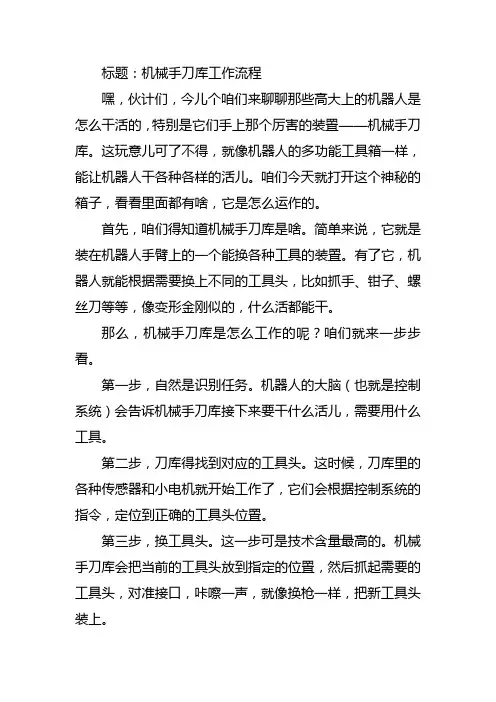

机械手刀库说明
加工中心刀库装置设计_时雨
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!! 5计算及试验情况5.1 疲劳仿真分析 2010年4月，委托北京交通大学采用AAR 机务标准M-1001-97“货车设计制造规范”中确定载荷谱和“BS EN 1993-1-9： 2005Euro code 3：钢结构设计规范”中的疲劳寿命预测方法及S-N 曲线，对CW1型米轨敞车设计方案进行了疲劳仿真分析计算，结果表明该车体各部位结构的疲劳寿命均大于600万km 。5.2 动力学性能仿真分析 2010年4月，委托西南交通大学对CW1型米轨敞车设计方案进行了动力学性能仿真计算，结果如下： （1）空车工况车辆的临界速度为101km/h ，重车临界速度为108km/h ，空重车临界速度均高于最高运行速度80km/h 的110%；能够满足运行要求，并且稳定性具有一定的裕量。 （2）在所计算的速度范围和曲线工况下，轮轴横向力最大值、脱轨系数最大值和轮重减载率最大值都能够满足GB5599-85的要求，能够保证安全运行。 （3）在美国五级谱的激励下，速度在90km/h 以下范围内，空、重车的横向、垂向平稳性指标和平均最大加速度均为优，车体振动最大加速度垂向均小于0.7g ，横向均小于0.5g 。 5.3 静强度试验 2011年6月委托青岛四方车辆研究所，在包头对CW1型米轨敞车样车进行了车体静强度试验，分别对车体在纵向载荷、 垂向载荷、侧向力、顶车载荷和翻车机工况作用下的强度进行了试验验证。试验结果表明：CW1型敞车车体强度满足TB/T1335-1996的要求，并具有一定的强度储备。 车体刚度试验与垂向静载荷试验同时进行，测量中梁中央处和心盘处的位移值，并计算中梁中央处相对于心盘处的挠度。中梁中央处相对于心盘处挠度为3.52mm ，挠跨比为0.49/1500＜1/1500，满足设计和用户要求。5.4 线路运行试验 2011年11月，首批CW1型米轨敞车在印度尼西亚用户指定线路上进行了车辆线路运行试验，运行性能稳定、状态良好，符合运用要求。6 结论 通过样车试制及相关试验，以及运用考验，CW1型米轨敞车符合标准及用户使用要求，效果良好。 （编辑立 明） 作者简介：高宏强（1974-），男，高级工程师，从事产品研发营销管理工作。 收稿日期：2０１２－１１－１９ 加工中心刀库装置设计 时雨 （哈尔滨市国际工程咨询中心，哈尔滨150000 ）1引言随着科学技术的飞速发展和经济竞争的日趋激烈，产品更新速度越来越快。形状复杂的零件越来越多，对精度的要求也越来越高。多品种、中小批量的生产方式逐渐占据了工业市场。激烈的市场竞争使得产品研发生产周期逐渐缩短。传统的加工设备和制造方法已难以满足这种多样化、柔性化的高效高质量零件加工要求。近几十年来，世界各国十分重视发展能有效解决复杂、精密、小批多变零件的数控加工技术，在加工设备中大量采用以微电子技术和计算机技术为基础的数控技术［1］。加工中心就是一种这样应运而生的数控设备［2］。 目前我国加工中心技术水平同发达国家相比仍存在巨大差距，本设计力求在刀库及换刀装置方面最大限度地改进并设计出相对可靠、高效率的刀库装置［3］。2 刀库的综述 首先我们要对刀库进行一次系统的定义。刀库是储存加工工序所需的各种刀具的机构，可以按程序指令，把即将使用的刀具迅速、准确地送到换刀位置，并接受计算机指令将使用过的刀具复位。因此，刀库不单单是储存刀具的单一机构，而是能够按程序运作的一个精确机构［4］。 常见刀库形式可分为三种：圆盘式刀库，链条式刀库以及斗笠式刀库，具体对比见表1。 对于每种刀库，它们各自的结构也不同，这里主要介绍设计中所选择的圆盘式刀库结构［5］。传统圆盘式刀库通摘要： 在全面了解数控加工中心的结构、工作原理和控制方法的基础上，设计出加工中心的刀库装置。根据加工中心刀库的工作原理，确定结构与技术参数并给出结构设计方案，设计出一套符合技术要求的刀库，具有工作效率高、刚性好、使用寿命长等特点。 关键词：数控加工中心；刀库；刀座 中图分类号：T G659文献标识码：A 文章编号：1002－2333（2013）01－0138－02 解决方案 SOLUTION 工艺／工装／模具／诊断／检测／维修／改造 机械工程师2013年第1期 138
加工中心的刀库形式与自动换刀程序的调试
加工中心的刀库形式与自动换刀程序的调试 一、实训目的 （ 1 ）了解加工中心的各种刀库形式； （ 2 ）了解机械手换刀的基本动作组成； （ 3 ）掌握加工中心自动换刀程序的编写与调试运行； 二、预习要求 认真阅读加工中心组成、换刀装置、自动换刀程序的编写等章节内容。 三、实训理论基础 1 ．加工中心的刀库形式 加工中心刀库的形式很多，结构各异。常用的刀库有鼓轮式和链式刀库两种。 图 11-1 鼓轮式刀库
（ a ）径向取刀形式（ b ）轴向取刀形式（ c ）径向布置形式（ d ）角度布置形式鼓轮式刀库结构简单，紧凑，应用较多。一般存放刀具不超过 32 把。见图 11-1 。 径向取刀形式（ a ）多用于使用斗笠式刀库的立式加工中心和使用角度布置的机械手换刀装置的加工中心；形式（ b ）应用比较广泛，可用于立式和卧式加工中心，换刀可用机械手或直接主轴移动式换刀。由于从布局设计方面的考虑，鼓轮式刀库一般都采用侧向安装的结构形式，若用于机械手平行布置的加工中心时，刀库中的刀袋（座）通常在换刀工作位可作 90 o 翻转。形式（ c ）多用于小型钻削中心；形式（ d ）一般用于专用加工中心。 链式刀库多为轴向取刀，适于要求刀库容量较大的加工中心。见图 11-2 。 图 11-2 链式刀库 2 ．自动换刀装置及其动作分解 斗笠式刀库换刀装置我们已经在实训 4 中接触过，在此就不再赘述。 对于刀库侧向布置、机械手平行布置的加工中心，其换刀动作分解见图 11-3 。换刀时， Txx 指令的选刀动作和 M6 指令的换刀动作可分开使用。
图 11-3 平行布置机械手的换刀过程 图 11-4 角度布置机械手的换刀过程 对于刀库侧向布置、机械手角度布置的加工中心，其换刀动作分解见图 11-4 。 机械手换刀装置的自动换刀动作如下： （ 1）主轴端：主轴箱回到最高处（ Z 坐标零点），同时实现“主轴准停”。即主轴停止回转并准确停止在一个固定不变的角度方位上，保证主轴端面的键也在一个固定的方位，使刀柄上的键槽能恰好对正端面键。 刀库端：刀库旋转选刀，将要更换刀号的新刀具转至换刀工作位置。对机械手平行布置的加工中心来说，刀库的刀袋还需要预先作90 o的翻转，将刀具翻转至与主轴平行的角度方位。（ 2）机械手分别抓住主轴上和刀库上的刀具，然后进行主轴吹气，气缸推动卡爪松开主轴上的刀柄拉钉。
数控加工中心刀库设计论文_本科论文
1前言 1.1数控加工中心简介 加工中心是一种可以对工件进行多工序加工的数字控制机床，它装备有刀库，并可以自动更换里面的刀具。工件经过一次装夹之后，数字控制系统能控制机床按照不同的工序，自动选择刀具或者更换刀具，自动地改变机床主轴的转速、进给量和刀具相对工件的运动轨迹，并且可以完成很多其他辅助机能，依次完成工件几个面上多工序的加工。减少了工同时也减少了工序之间的工件周转、搬运和存放的时间，大大缩短了生产的周期，具有显明经济效益。 一种功能较全的数控加工机床就是数控加工中心。目前数控加工中心是世界上生产产出的数量最高、最广的应用数控类机床之一。它综合加工的能力特别强，工件一次装夹后能够完成很多的加工内容，加工工件质量比较高，就要求中等加工难度和批量生产的工件，其加工效率是普通类机床的6～10倍，特别的是：它还能够完成许多普通机床所不能完成的加工，对要求精度高，单件加工或中小批量多品种生产形状较复杂的尤为适和。它把削铣、钻、攻等功能加在一个装置上，使其具有多种工艺手段。加工中心设置有储存刀具的刀库，刀库中存放着各种不同数量和规格的刀具或量具，在加工过程中利用程序来实现自动地更换和选用。这就是加工中心与数控铣、镗的差异。加工中心是一种综合的加工能力比较强的设备，工件一次装夹之后就能完成很多的工步，加工精度很高，就批量的中等的工件而言，其加工效率是普通制造机器和设备的7～12倍多，尤其是它能够实现很多普通机床所不能完成的加工，就像一些特别的行面等。这将会使新产品的研制和更新换代节省大量的人力和物力，从而使得企业具有特别强的竞争力。 1.2数控加工中心刀库系统简介 刀库系统是一种可以提供自动化加工过程中所需的换刀及储刀需求的装置。藉由电脑程式（PLC）的控制，可以实现各种不同的加工的需求，如攻、削、
MC无机械手换刀刀库设计
MC无机械手换刀刀库设计 随着数控技术的发展和普及，加工中心的作用越发突显它的重要性。为进一步提高数控机床的加工效率，数控机床正向着工件在一台机床一次装夹即可完成多道工序或全部工序加工的方向发展，因此出现了各种类型的加工中心机床，如车削中心、镗铣加工中心、钻削中心等等。这类多工序加工的数控机床在加工过程中要使用多种刀具，因此必须有自动换刀装置，也就是所说的刀库，以便选用不同刀具，完成不同工序的加工工艺。自动换刀装置应当具备换刀时间短、刀具重复定位精度高、足够的刀具储备量、占地面积小、安全可靠等特性。 本论文是开发设计出一种体积小、结构紧凑、价格较低、生产周期短的小型立式加工中心无机械手换刀刀库。首先介绍了国内外加工中心研究现状及发展趋势，阐明了本课题研究的目的、意义。然后进一步介绍本小型加工中心刀库总体结构和各部件方案的选择，并在此基础上进行了小型加工中心刀库的机械结构的设计计算，主要包括刀盘部件设计（含刀盘，夹块，刀爪），刀库转动定位机构设计（含转臂，槽轮，滚子，锁止盘），刀库总体机构设计（含轴承套，轴，箱盖，箱体）刀库移动部分设计。 随着科学技术的发展，世界先进制造技术的兴起和成熟，而对作为现代制造业非常重要的加工中心提出了更高的要求，超高速切削、超精密加工等技术的应用，对加工中心的组成部分提出了更高的性能指标。 加工中心是一种综合加工能力较强的数控加工设备，工件一次装夹后能完成较多的加工工序，加工精度较高，就中等加工难度的批量工件，其效率是普通设备的5～10倍，特别是它能完成许多普通设备不能一次完成的加工。加工中心对形状较复杂，精度要求高的单件加工或中小批量多品种生产更为合适，特别是对于必需采用工装和专用设备来保证产品质量和效率的工件，采用加工中心加工，可以省去工装和专机。这为新产品的研制和改型换代节省大量的时间和费用，从而使企业具有较强的竞争力。然而目前国内外加工中心的生产厂家设计生产的加工中心大多是大、中型零件的加工。 加工中心有多种形式，常见的有盘式、链式两种刀库。 盘式结构中,刀具可以沿着主轴的轴向、径向、斜向按放，刀具轴向的安装的结构最为紧密，但为了换到时与主轴同向，有的刀具库中刀具需要在换刀位作90度翻转。在刀库容量较大时，为在存放方便的同时保持结构紧凑，可采用弹
加工中心刀刀库(链式刀库)机械毕业设计方案
第一章绪论 本章首先从数控机床的发展历程引出加工中心的发展趋势，再具体到本次设计针对的刀库的任务要求，明确了本设计任务的主要内容。 引言 1952年世界上出现了第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。1958年第一台加工中心问世，它将多工序<铣、钻、镗、铰、攻丝等）加工集于一身；适应加工多品种和大批量的工件；增加机床功能<自动换刀、自动换工件、自动检测等），使自动化程度和加工效率上了一个新台阶；使无人化<或长时间无人操作）加工成为现实。90年代以来，数控加工技术得到迅速的普及及发展，数控加工中心在制造业得到越来越广泛的应用。目前国内企业生产制造的加工中心主要是面向生产领域，其结构复杂、精度高、封闭性强，价格昂贵。加工中心已成为柔性制造系统、计算机集成制造系统和自动化工厂的基本单元。 加工中心是数控机床的代表，是高新技术集成度高的典型机电一体化机械加工设备，受到世界各工业发达国家的高度重视，技术迅速发展，品种和数量大幅度增加，成为当今世界机械加工设备中最引人注目的一类产品。 加工中心简介 加工中心的发展简史 1952年世界上出现第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。它用易于修改的数控加工程序进行控制，因而比大批量生产重使用组合机床生产线和凸轮、开关控制的专用机床有更大的柔性，容易适应加工件品种的变化，进行多品种加工。它用数控系统对机床的工艺功能、几何图形运动功能和辅助功能实行全自动的数字控制，因为有更高的自动化程
度和加工效率，大大改变了中小批量生产中普通机床占整个机械加工70%~80%的状况。数控机床能实现两坐标以上联动的功能，其效率和精度比用手工和样板控制加工复杂零件要高得多。 1958年第一台加工中心在美国卡尼、特雷克 自制刀库动作顺序：（定点换刀） 一．选刀动作(TXX) 选刀动作分为两个步骤: 第一步骤: 选择新刀具到刀库换刀位置. 初始状态1:机械手臂在原始位置----直接选新刀具到换刀位置. 初始状态2:机械手臂在等待位置----先将等待位置的刀具号所在的刀套转到换 刀位置.把机械手上的刀具送回到刀库中. 然后再选新刀具所在的刀套到换刀位置. 刀链转的动作: 1.刀套定位缩回 2.刀链正转或刀链反转 3.到目标位的前一个刀套, 刀链慢速 4.到目标位后刀套定位伸出 5.伸出到位后,刀链正转或反转,慢速断电. 等待位的刀具送回刀库的动作： 条件1.刀套定位伸出 2.刀链计数开关在位 3.刀套检测开关为0 4.刀链正转或反转及慢速断电 动作顺序 1.机械手臂拔刀 2. 机械手臂转向刀库 3.机械手臂插刀 4. 机械手臂右移 第二步骤: 将换刀位置的新刀具取到等待位. 条件1.刀套定位伸出 2.刀套在位， 3.刀套检测开关为0， 4.刀链正转或反转及慢速继电器断电。 动作顺序 1.机械手臂左移刀库 2.机械手臂拔刀 3.机械手臂转向等待位 4.机械手臂插刀 二．换刀动作(M06) 换刀动作分为两个步骤: 第一步骤: 把机械手上的刀具换到主轴上 初始状态：在等待位 1.刀库门开 2.坐标回换刀位置(和1步同时进行) 3.主轴定向 4. 机械手臂转向主轴 5.机械手臂右移 6.主轴松刀 7.机械手臂拔刀 8..机械手臂180度或0度旋转 9..机械手臂插刀 10.主轴夹刀 11机械手臂左移 12机械手臂转向等待位 13刀库门关(关门后即可以进行加工) 第二步骤: 将等待位的刀具送回刀库 1.机械手臂拔刀 2.机械手臂左移 3.机械手臂插刀 4.机械手臂右移(整个换刀动作结束) 注意：如果选择的刀具在主轴上，则继续执行下面的程序。 交换站动作顺序 M60(任意交换) M601(指定1号台) M602(指定2号台) 动作顺序: 1.B轴回零. 2.X轴回到换台位置. 3.换台门开 4.1号台(或2号台)快出 5.台板松开(浮起) 6.1号台(或2号台)慢回 7.180度或0度旋转 8.2号台(或1号台)慢出 9.台板夹紧 10.2号台(或1号台)快回 11.换台门关 附录9：实现刀库控制功能 目录 相关知识与技能 1．与刀库相关的电气连接 2．刀库控制的相关信号及其功能 2．1 主轴准停控制信号ORCMA 2．2 宏程序所用的系统变量 2．2．1 用户宏程序输入信号 2．2．2 宏程序报警变量 2．2．3 模态信息变量（#4003、#4006） 3．宏程序调用及刀库相关系统参数 3．1 指定调用宏程序的M代码值参数PRM#6080～6089 3．2 主轴准停位置设置参数（PRM#4031） 3．3 主轴定向速度参数（PRM#4038） 3．4 换刀点设置参数（PRM#1241） 3．5 其他相关参数 4．换刀宏程序 5．PMC控制程序 思考题 实训项目3.8 实现刀库控制功能 以FANUC 0i系统加工中心或调试台为例，介绍一种通过宏程序调用实现斗笠式刀库换刀控制的方法。刀库容量为16（装16把刀），利用伺服主轴电动机的内置编码器进行定向/准停。 实训学时：10学时。 实训目的: （1）加工中心斗笠式刀库的操作与控制程序的编制。 （2）掌握调用宏程序实现刀库控制的编程方法。 （3）掌握调用宏程序实现刀库控制的相关参数设置。 实训内容： （1）斗笠式刀库的操作。 （2）控制刀库的宏程序设计。 （3）刀库梯形图程序的设计与调试。 （4）梯形图功能的调试。 （5）宏程序调用实现刀库控制的相关参数设置。 实训设备: （1）配置FANUC 0i数控系统的加工中心/综合调试台。 （2）个人计算机（PC）。 （3） FANUC公司的梯形图编辑软件（FLADDER Ⅲ版本）。 实训要点： （1）用FLADDER Ⅲ软件对PMC离线编程。 （2）FANUC 0i PMC操作。 （3）FANUC 0i 系统PMC程序传输与功能调试。 （4）刀库控制用宏程序设计与加载。 （5）PMC功能指令的应用。 （6）刀库梯形图程序设计。 （7）调用宏程序控制刀库的相关参数设置。 （8）刀库控制功能验证。 实训具体要求： （1）规范实训，按操作规范操作机床。 （2）机床工作时，严禁用手或导体去触碰各通电电器，确保人身和设备安全。 （3）操作刀库之前，必须保证机床执行手动回零操作。 （4）验证刀库功能时，可采用单程序运行模态或单独执行相关的刀库辅助功能指令（M指令）操作，密切关注机床的动作，确保刀库与主轴不撞机。 （5）具备加工中心的基本操作能力和应用水平。 （6）熟悉FANUC 0i系统参数的设置方法与操作。 组织形式： 教师：演示与指导，组织学生训练、演示、讨论与评估。 学生：根据设备数量，可在课内分组定时训练，也可预约训练，采取组长负责制，负责指导、提问与考核各组员。 相关知识与技能： 1．与刀库相关的电气连接 假设加工中心刀库的主电路如图附9-1所示。 毕业设计(论文) 题目：数控加工中心盘式刀库设计 摘要 90年代以来，数控加工技术得到迅速的普及及发展，高速加工中心作为新时代数控机床的代表，已在机床领域广泛使用。自动换刀刀库的发展俨然已超越其为数控加工中心配套的角色，在其特有的技术领域中发展出符合机床高精度、高效率、高可靠度及多任务复合等概念的独特产品。刀库作为加工中心最重要的部分之一，它的发展也直接决定了加工中心的发展。本论文完成的是盘式刀库的总体设计、传动设计、结构设计以及传动部分的运动和动力设计。这种刀库在数控加工中心上应用非常广泛，其换刀过程简单，换刀时间短，定位精度高；总体结构简单、紧凑，动作准确可靠；维护方便，成本低。本刀库减速传动部分分两级减速，一级传动部分采用齿轮减速装置，二级传动部分采用蜗轮蜗杆减速装置，此种设计方案可提高输出轴的传动平稳性能，即提高刀盘的运转平稳性。本刀库满载装刀24把，采用单环排列方式排放，按就近选刀原则选刀。 关键词：加工中心；刀库；数控加工 ABSTRACT Since the 1990s, CNC machining technology made the rapid and universal development, as a new era of the representatives of NC machine tools, High-speed processing center has been widely used in the field of machine tools. The development of automatic Tool Change,s tool house in recent years seems to have gone beyond the NC Center for supporting the role of technology in their unique areas of development to meet the high-precision machine tools, high efficiency and reliability, and more complex tasks, such as the concept of unique products . The tool house as a processing center one of the most important part, it has a direct bearing on the development of the processing center's development.This paper completed the overall design,transmission design,structure design and the transmission part's movement and dynamic design of the disc tool house. Such a tool house in the CNC Machining Center is widely used, the tool change is simple, tool change time is short, high-precision positioning; overall structure is simple and compact , Action is accurate and reliable; convenient maintenance and low cost.The slowdown part in the transmission of the tool house includes two parts, the first part of the transmission is gear deceleration device, the second transmission part of the transmission is Worm Gear deceleration device, such design can increase the output shaft of the transmission smooth performance, improve the smooth functioning of the tool house. The tool house which can load with the maximum of 24 tools use single-ring arrangement of emissions and according to the principle of the nearest to election tools. 1常见的过载报警及解决方法 故障现象：某配套FANUC-0M系统的数控立式加工中心，在加工中经常出现过载报警，报警号为434，表现形式为Z轴电动机电流过大，电动机发热，停上40min左右报警消失，接着再工作一阵，又出现同类报警。 分析及处理过程：经检查电气伺服系统无故障，估计是负载过重带不动造成。 为了区分是电气故障还是机械故障，将Z轴电动机拆下与机械脱开，再运行时该故障不再出现。由此确认为机械丝杠或运动部位过紧造成。调整Z轴丝杠防松螺母后，效果不明显，后来又调整Z轴导轨镶条，机床负载明显减轻，该故障消除。 2数控机床转台分度不良的故障维修 故障现象：一台配套FANUCOMC，型号为XH754的数控机床，转台分度后落下时错动明显，声音大。 分析及处理过程：转台分度后落下时错动明显，说明转台分度位置与鼠齿盘定位位置相差较大；如果回零时位置同时也有错动，则可调节第4轴栅格偏移量(参数0511)来解决：如果转台传动有间隙，则可调节第4轴间隙补偿(参数0538)；如果机械螺距有误差，则 相应调整第4轴螺补。本例中发现转台回零后也有错动，调整0511数值后解决 3刀库不停转的故障维修 故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，刀库在换刀过程中不停转动。 分析及处理过程：拿螺钉旋具将刀库伸缩电磁阀手动钮拧到刀库伸出位置，保证刀库一直处于伸出状态，复位，手动将刀库当前刀取下，停机断电，用扳手拧刀库齿轮箱方头轴，让空刀爪转到主轴位置，对正后再用螺钉旋具将电磁阀手动钮关掉，让刀库回位。再查刀库回零开关和刀库电动机电缆正常，重新开机回零正常，MDI方式下换刀正常。怀疑系干扰所致，将接地线处理后，故障再未出现过。 4换刀不能拔刀的故障维修 故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，换刀时，手爪未将主轴中刀具拔出，报 警。 分析及处理过程：手爪不能将主轴中刀具拔出的可能 原因有： ①刀库不能伸出；②主轴松刀液压缸未动作；③松刀 关于加工中心刀库的基 本知识知识 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 刀库-概述 刀库 刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置；其自动换刀机构及可以储放多把刀具的刀库；改变了传统以人为主的生产方式。藉由电脑程式的控制，可以完成各种不同的加工需求，如、、镗孔、等。大幅缩短加工时程，降低生产成本；这是刀库系统的最大特点。 近年来刀库的发展已超越其为工具机配件的角色，在其特有的技术领域中发展出符合工具机高精度、高效能、高可靠度及多工复合等概念之产品。其产品品质的优劣，关系到工具机的整体效能表现。 刀库-主要构件 刀库主要是提供储刀位置，并能依程式的控制，正确选择刀具加以定位，以进行刀具交换；换刀机构则是执行刀具交换的动作。刀库必须与换刀机构同时存在，若无刀库则加工所需刀具无法事先储备；若无换刀机构，则加工所需刀具无法自刀库依序更换，而失去降低非切削时间的目的。此二者在功能及运用上相辅相成缺一不可。 刀库-分类 刀库的容量、布局，针对不同的机，其形式也有所不同，根据刀库的容量、外型和取刀方式可概分为以下几种： 1、斗笠式刀库 一般只能存16~24把刀具，斗笠式刀库在换刀时整个刀库向主轴移动。当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。当要换的刀具对正主轴正下方时主轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。 2、圆盘式刀库 圆盘式刀库通常应用在小型立式综合加工机上。"圆盘刀库"一般俗称"盘式刀库"，以便和"斗笠式刀库"、"链条式刀库"相区分。圆盘式的刀库容量不大，顶多二、三十把刀。需搭配自动换刀机构ATC(AutoToolsChange)进行刀具交换。 3、链条式刀库 链条式刀库的特点是可储放较多数量之刀具，一般都在20把以上，有些可储放120把以上。它是藉由链条将要换的刀具传到指定位置，由将刀具装到主轴上。换刀动作均采用马达加机加工中心使用的刀库最常见的形式是圆盘式刀库和机械手换刀刀库。 刀库-特点 刀库 一、圆盘式刀库特点？ 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。？ 加工中心刀库种类及特点 加工中心的自动换刀装置由存放刀具的刀库和换刀机构组成。刀库种类很多，常见的有盘式和链式两类。链式刀库存放刀具的容量较大。 换刀机构在机床主轴与刀库之间交换刀具，常见的为机械手；也有不带机械手而由主轴直接与刀库交换刀具的，称无臂式换刀装置。 加工中心刀库分为圆盘式刀库及机械手刀库两种 一、圆盘式刀库 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。 1. 制造成本低。主要部件是刀库体及分度盘，只要这两样零件加工精度得到保证即可，运动部件中刀库的分度使用的是非常经典的“马氏机构”，前后、上下运动主要选用气缸。装配调整比较方便，维护简单。一般机床制造厂家都能自制。 2. 每次机床开机后刀库必须“回零”，刀库在旋转时，只要挡板靠近（距离为0.3mm左右）无触点开关，数控系统就默认为1号刀。并以此为计数基准，“马氏机构”转过几次，当前就是几号刀。只要机床不关机，当前刀号就被记忆。刀具更换时，一般按最近距离旋转原则，刀号编号按逆时针方向，如果刀库数量是18，当前刀号 位8，要换6号刀，按最近距离换刀原则，刀库是逆时针转。如要换10号刀，刀库是顺时针转。 机床关机后刀具记忆清零。 3. 固定地址换刀刀库换刀时间比较长国内的机床一般要8秒以上（从一次切削到另一次切削）。 4. 圆盘式刀库的总刀具数量受限制，不宜过多，一般40#刀柄的不超过24把，50#的不超过20把，大型龙门机床也有把圆盘转变为链式结构，刀具数量多达60把。 二、机械手刀库 机械手刀库换刀是随机地址换刀。每个刀套上无编号，它最大的优点是换刀迅速、可靠。 1. 制造成本高。刀库有一个个刀套链式组合起来，机械手换刀的动作有凸轮机构控制，零件的加工比较复杂。装配调试也比较复杂，一般由专业厂家生产，机床制造商一般不自制。 2. 刀号的计数原理。与固定地址选刀一样，它也有基准刀号：1号刀。但我们只能理解为1号刀套，而不是零件程序中的1号刀：T1。系统中有一张刀具表。它有两栏。一栏是刀套号，一栏是对应刀套号的当前程序刀号。假如我们编一个三把刀具的加工程序，刀具的放置起始是1号刀套装T1（1号刀），2号刀套装T2，3号刀套装T3，我们知道当主轴上T1在加工时，T2刀即准备好，换刀后，T1换进2号刀套，同理，在T3加工时，T2就装在3号刀套里。一个循环后， 1 外部信号故障 加工中心的外围信号主要用在如轴、刀库、机械手、交换工作台、辅助设备、模块外部接口及控制电器的辅助触点等部位。主要功能包括：液位检测、温度检测、压力检测、到位检测、行程检测、状态检测、按钮触点以及各种使能等。这类外围信号通常都设置了相应的报警代码和提示信息，维护人员通过提示便能快捷地定位故障点。同时，也可通过:A= 梯形图、信号状态查阅界面以及:B= 装置指示灯来综合诊断。找到故障点后结合实际情况进行调整、维修或更换。偶尔也遇到库存备件缺乏的情况，在确定不影响机床正常运行的情况下，可暂时将故障点短接，以缓解生产压力，备件一到及时更换。对一些动作频率相对较高的部位，应特别注意观察和记录，如：主轴刀具状态、回参考点挡块、交换工作台位置检测、刀库和机械手位置状态等。外部信号范围广，故障多，以下简要举几例说明之。 （1）一台THM6350卧式加工中心出现“"1008液压压力不足”报警，且该报警有规律地出现，经观察发现实际压力完全满足。这是典型的辅助设备外部报警。报警提示，该压力继电器已损坏。因备件库中暂时无该型压力继电器，万用表测量该点两端阻值满足短接要求。同时，交待操作工在备件未到期间，必须注意实际液压压力情况，并随时报告。经处理，缓解了生产压力。 （2）一台VMC1000C立式加工中心，采用FANUC 0i-MA数控系统，Z、A 两轴为一双轴模块驱动。在拆走旋转台后，出现“401 Z AXIS READY OFF”报警信息。 因任务需要，决定暂时使用X、Ｙ、Ｚ三轴进行其它工件加工。应将A 轴屏蔽，其屏蔽步骤是：首先修改NC参数?NO 1023的A为“—4”；然后将PMC中的保持继电器K8.2设为“1”；最后将原驱动模块的接口封锁处理。到现场初步检查后认为已做到，但报警仍然未清除。分析认为原因出在封锁未生效，拆开所使用连接器发现里面未短接，而且型号有误。最后使用型号为HRIOS F140-2015的PCR-EV20MDT的连接器，并将其9 和10（即*DRDYn 和*MCONn）短接封锁后，机床报警清除，满足了工作需求。原因出在工作人员把连接器使用错。 （3）一进口五坐标加工中心，采用AB10数控系统。自动刀库不能正常换刀，刀盘转到正确刀位后来回旋转，未正常判别刀位。该刀库记数方式采用8421 代码，使用5个感应器判别，即感应头对应金属刀盘上有孔为“0”，反之为“1”。调查情况时得知，近期机修人员拆卸过刀库，但拆卸时是整体移出，排除上、下刀盘位置异位，手动方式单步旋转正常。据控制原理分析认为是数刀不正确，应检查5个感应信号状态正常与否（感应器淡绿色指示灯亮表示电源送到，黄色指示灯亮表示感应状态为1）。手动方式下旋转刀盘一周，仔细观察发现3号感应器一直保持同一状态。到此，判断要么是感应头上有脏物或铁屑，要么感应器已损坏。将手指伸进孔中触摸发现上面有铁屑，清除后，信号状态恢复，执行自动换刀正常。 2 连接器件故障 连接器件主要指导线和连接器。这类故障主要表现在" 个方面：一是导线破损、断裂；二是线间出现短路或干扰；三是接头处或接口连接不良；四是错接或误插。连接器件作为设备的信息通道，在支持设备的运行中具有举足轻重的作用。据我们维护中不完全统计，机床故障的近三成是该方面所致。加工环境及条件是该方面的直接原因，也有一部分归属于使用时间 确定在手动模式下。(已处在换刀状态下：G91G30Z0；G91G30X0；M19； M6；……)，操作步骤： CUSTOM（控制面板上）→MAINTENANCE(维护模式) →MODE SELECT(选择刀库手动模式) 在刀库手动模式屏幕中，可看到刀库的操作步骤： 1．如果卡刀情况发生，尽量在手动使刀库手柄回复原先位置前摘除主轴和转臂上的刀具夹头，然后再进行其他操作。此时可能需要使主轴首先恢复正常位置再在手动模式下摘除刀柄。 2．移动主轴前务必确认主轴上的刀具锁紧键是否关闭，并判断是否会影响下一步动作，以防止强迫拉出损坏机器。 3．刀库手动模式屏幕显示为： 1、TC SHUTR CLOSE 刀库门关闭 2、TC SHUTR OPEN 刀库门打开 3、WING ARM RET 旋转臂缩回 4、S.ARM RET DECEL 旋转臂清洁气开 5、WING ARM ADV 旋转臂伸出 6、S.ARM ADV DECEL 旋转臂清洁气关 7、RM SW 机械手顺时针旋转180度 8、RM SSW 机械手逆时针旋转180度 9、GRIPPER UNLOCK 锁紧块松开 10、GRIPPER LOCK 锁紧块锁紧 11、STROKE EXTEND 行程扩张（该状态下换刀位置X方向超程不报警） 机床刀对刀交换操作步骤： 进入刀库手动模式→{11}行程扩张（该状态下换刀位置X方向超程不报警）→将主轴置于换刀点位置→主轴定向定位→②将刀库门打开→④旋转臂清洁气开 →⑥旋转臂清洁气关→⑤旋转臂伸出→⑩锁紧块锁紧→⑦机械手顺时针旋转180度→在手动模式下将主轴刀具松开→用手动方式将主轴抬起→⑧机械手逆时针旋转180度→用手动方式将主轴移动到机床换刀位置→在手动模式下将主轴刀具锁紧→⑨锁紧块松开→③旋转臂缩回→①刀库门关闭→将主轴偏离换刀点位置→{11}行程扩张解除→退出刀库手动模式 摘要 90年代以来，数控加工技术得到迅速的普及及发展，高速加工中心作为新时代数控机床的代表，已在机床领域广泛使用。自动换刀刀库的发展俨然已超越其为数控加工中心配套的角色，在其特有的技术领域中发展出符合机床高精度、高效率、高可靠度及多任务复合等概念的独特产品。刀库作为加工中心最重要的部分之一，它的发展也直接决定了加工中心的发展。 本论文完成的是盘式刀库的总体设计、传动设计、结构设计，在确定了整体设计方案后，运用UG对整个盘式刀库进行了实体建模和运动仿真分析。分析结果显示，整个系统无干涉，且整体运行平稳。运用 ANSYS 对系统的关键部件进行了受力和变形分析。结果显示：系统关键部件设计合理，变形量在设计范围之内。这种刀库在数控加工中心上应用非常广泛，其换刀过程简单，换刀时间短，定位精度高；总体结构简单、紧凑，动作准确可靠；维护方便，成本低。本刀库传动部分分两级减速，一级传动部分采用直齿轮减速装置，二级传动部分采用蜗轮蜗杆减速装置，此种设计方案可提高输出轴的传动平稳性能，即提高刀盘的运转平稳性。本刀库满载装刀24把，采用单环排列方式排放。 关键词：加工中心；刀库；数控加工 Abstract Since the 1990s, CNC machining technology has been rapidly gaining popularity and development. As a new era of high-speed machining center CNC machine tools represent, have been widely used in the field of machine tools. Automatic tool changer magazine seems to have gone beyond the development of CNC machining centers supporting its role in the field of its unique technology developed to meet the machine precision, high efficiency, high reliability and multi-task complex concepts such unique products. Magazine as a processing center one of the most important parts, and its development is also directly determines the machining center. In this thesis, completed the disc magazine's overall design, transmission design, structural design, in determining the overall design, the use of UG to the entire disc magazine conducted a physical modeling and motion simulation analysis. The results showed that the system without interference and the overall smooth operation. Using ANSYS on the system key components of stress and deformation analysis. The results showed that: the system key component design is reasonable, the amount of deformation in the design range. This magazine in CNC machining center is widely used, its tool change process is simple, tool change time is short, high positioning accuracy; overall structure is simple, compact, accurate and reliable; easy maintenance, and low cost. The magazine drive part of two deceleration, a transmission part adopts straight gear reduction, two transmission part adopts worm gear unit, such a design can improve the output shaft of the transmission smooth performance, that is, raising the cutter smooth operation sex. The magazine full loaded knife 24, the use of single-ring arrangement emissions. Keywords: machining centers; magazine; CNC machining 西门子刀库管理指南 为了达到一次装夹实现多工序加工的目的，现在的数控机床大部份配备了交换刀具系统，这样数控系统需要知道这些刀具的几何尺寸，还有刀具在刀库里的具体位置。为了适用工厂自动化生产的更高要求，有时还需要对刀具的加工时间或者是加工工件数进行监控，当达到刀具的加工寿命时，系统会提示操作者更换刀具，避免因为刀具的磨损而造成批量废品。在自动化程度更高的机床上，还可以为一些刀具配备一把或几把类似的刀具，叫做姊妹刀，当某把刀具达到加工寿命时，系统会自动挑选它的姊妹刀来代替，这样能保证加工的连续运行，上述这些功能统称为刀库管理功能，西门子840D系统可以选配刀库管理功能。 在没有刀库管理功能时，系统只是管理刀具数据，主要是刀具的几何尺寸，当需要交换刀具时，系统会通过通道的接口信号通知PLC需要更换的新刀具号，PLC控制刀具换刀动作，当动作完成后，通知NC。具体接口信号如下： DB21.DBX61.0 T码改变，当NC遇到一个新的T指令时，该信号有效，信号只 持续一个 PLC周期。 DB21.DBW118 T码的值，也就是要交换的新刀号的值，该信号在新的刀号来之 前一直有效 对于机床来说，一般有一个实际存在的刀库，同时根据实际情况，可能有一到两个机械手，至少一个主轴，有的刀库还需要用来装卸刀具的装卸站，系统把实际存在的刀库定义为刀库1，这个刀库里有定义好的刀座数，机械手和主轴定义为虚拟的缓存刀库，刀库号为9998，一般定义主轴为这个刀库里的第一个刀座，其它依次为机械手1，机械手2.....等等，对于装/卸刀具站而言，定义为另外一个虚拟的刀库，刀库号为9999，依据实际情况定义里面的刀座数，一般主轴都能用来装/卸刀具，所以至少算一个刀座。 如下图所示：刀库的动作顺序说明
