施工工序(预应力锚杆施工流程图)

施工工序(预应力锚杆施工流程图)

材料设备施工工序文件记录

预应力锚杆施工流程图

预应力锚杆施工工艺

第四节预应力锚杆施工方案 工艺流程 本工程锚孔施工采用机械成孔作业 施工准备(施工用电、杆体制作等)→定孔位→校正孔位及角度→成孔→插送杆件→压灌水泥浆、补浆→杆体养护→安装钢梁、锚具→张拉、锁定→拆除 施工工序 )施工准备 ( )组织施工人员熟悉相关规范、施工方案和作业参数。 ( )按规范安装施工配电系统,连接施工用电线路。 ( )制定材料计划,提前准备材料并按要求进行原材复试、检验,保证使用合格材料。 )锚杆杆体制作 ( )杆体采用 级钢绞线,其表面应清洁,无污物、铁锈、油污或其他有害物质。 ( )严格根据设计尺寸下料,杆体长度=锚杆设计长度 预留段,下料尺寸误差应不大于 。 ( )杆体制作应在平坦、坚实的地面上进行,杆体应保持顺直,不得发生明显弯曲、变形。 ( )杆体轴线方向每 设置一个隔离架,并用 #火烧丝将钢绞线与隔离架绑扎牢固;非锚固段套Ф 塑料软管,两端用铅丝扎紧并密封,软管套入前应将钢绞线尾端缠裹防水胶布,避免划破软管;将注浆管 塑料管 和排气管插入隔离架中心孔至杆端 处;杆端用编织袋扎紧,以使顺利下入孔底。 )插送杆件 ( )成孔后应及时插送预制杆件,保持杆件顺直、平稳插送,不得发生明显扭转。

( )中途遇阻时,可适当调整提动杆件再重新插入;处理无效时,应将杆件提出孔外,重新清孔。 ( )插入杆件后,孔外预留段长度约为 。 压灌水泥浆(注浆) ( )注浆是锚杆施工的一道重要工序,是决定锚杆质量的关键;本锚杆工程施工进行常压注浆,注浆管与杆体一同插至孔底,注浆开始 后随注随缓慢抽出注浆管,直至注满锚孔,孔口返出水泥浆;间隔 后应及时补浆,补浆时注浆管尽量插入锚孔,补浆次数宜为 次,保证全孔注满。( )注浆前检查注浆管、排气管是否畅通,注浆机是否完好,杆件制作是否符合要求。 ( )注浆材料采用水灰比 的纯水泥浆,用 · 水泥加净水搅拌而成。 ( )浆液采用搅拌机搅拌均匀,搅拌时间不少于 ,浆液随用随搅,不得有灰水离析现象,浆液应在初凝前用完,严防石块、杂物混入浆液中。 ( )选用 注浆泵进行注浆,注浆作业开始前或中途停止后再次作业时,宜用水或稀水泥浆润滑注浆泵及注浆管路。 )杆体养护 ( )锚杆锚固体养护时间不得少于 天。 ( )锚杆锚固体养护期间不得受扰动。 )安装锚具 ( )锚具由锚头、锁片及承压钢垫板、工字钢梁等组成。 ( )腰梁锚杆角度支撑与钢梁焊接在一起,垂直方向角度(或水平方向角度)与锚杆角度相同,以保证锚杆杆体与承压板垂直。 )锚杆张拉、锁定 ( )锚杆张拉前应对张拉设备进行率定,其压力表与负荷换采用内差法进行计算。 ( )锚固体与冠梁(或桩身)混凝土强度均大于 时方可进行张拉。( )预应力锚杆张拉应按规定程序进行,在编排张拉顺序时应考虑相邻钻孔预

给排水、消防和排风管道施工工艺流程图

4 给排水、消防和排风管道工程 4.1工程简述 本标段包括给水管道、消防管道和排风管道安装。 4.2施工引用标准规范: (1)《给排水管道工程施工及验收规范》(GB50268-97) (2)《建筑排水硬聚氯乙烯管道室外埋地工程技术规范》DB305 (3)《建筑排水硬聚氯乙烯管道工程技术规范》(GJJ/C729-98) (4)《给排水通用图集》S1、S2、S3 (5)《通风与空调工程施工及验收规范》(GB 50243-97) 4.3施工工艺流程图: (见下页) 4.4 施工准备 1.给水排水管道工程施工前应进行图纸会审,领会设计意图,读懂图纸 内容,而且应注意到每一个细节。 2.当熟悉施工图纸后,应由设计进行交底。施工单位有任何疑问,可当 场提出以释疑。

4.5材料检验 1.管材、管件应有供应厂商出示的合格证,并应进行现场外观检查,应符合 下列要求: ◆表面应无裂纹、缩孔、夹渣、砂眼、折迭和重皮; ◆螺纹密封面应完整,无损伤、无毛刺; ◆镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象; ◆非金属密封圈或密封垫片应质地柔韧、无老化变质或分层现象, 表面应无折损、皱纹等缺陷;

◆法兰密封面应完整光洁,不得有毛刺及经向沟槽,螺纹法兰的螺 纹应完整、无损伤; 2.现场检查系统组件、管件及其它设备、材料,并应符合下列要求: ◆系统组件、管件及其它设备、材料,应符合设计要求和国家现行 有关标准的规定,并应且有出厂合格证; ◆用于消防管道的主配件应经国家消防产品质量监督检验中心检测 合格。 3.门及其附件的现场检验符合下列要求: ◆阀门的型号、规格应符合设计要求 ◆阀门及其附件应配备齐全,不得有加工缺陷和机械损伤; ◆进行主要功能检查,不合格者不得使用。 4.6测量放线 1.根据设计图纸所示的接管点和管线的座标,进行管道中心轴线的测量与放 线; 2.管道中心轴线及高程误差,必须控制在设计或规范的允许误差范围之内; 3.穿墙的管道按设计要求设置套管; 4.套管的埋设位置和标高应符合设计图纸要求; 4.7管道支、吊架 1.固定支架应按设计文件要求安装,支吊架位置应准确,安装应平整牢固, 与管子接触应紧密。

锚杆施工工艺

1、锚杆施工工艺流程 锚杆的基本原理是依靠锚杆周围地层的抗剪强度来传递结构物的拉力或保持其稳定,施工的工艺流程如下: 钻机就位→成孔→清孔→杆体安放→注浆→二次注浆→试验、资料整理。 2、成孔 成孔是锚杆施工的必须手段,目的是埋设锚杆到预定的深度。宜采用功率较大且穿透力强的钻机施工,成孔采用回转钻进,必要时跟管钻进,全孔取芯。 (1)钻孔方法 采用合适的钻头开孔,给水回转钻进,送泥浆清出残渣。当钻至预定深度后,要检验孔底的岩芯残留,保证清孔质量降低沉渣。值得注意的是:在成孔过程中,若出现泥浆漏失或涌水现象,必须用跟管钻进方法进行处理,直至上述现象消失为止。 (2)钻孔精度 1)水平方向距离误差不大于50mm,垂直方向孔距误差大于100mm。 2)底部的偏斜尺寸不大于锚索长度的3%。 3)锚孔的深度大于设计的锚杆长度0.5米。 3、清孔 根据施工现场的地质情况我司准备二套施工方案清孔:如果地下水多,则为湿孔,此刻用清水将孔清洗干净(清洗干净的判断标准是:流出清水为止)。流出来的污水导入基坑内的排水沟渠,防止基坑内部流水遍地都是. 若果所钻的孔没有或及少有地下水,将采用空气压缩机风管清洗,使残留在基坑内部的残渣清理出孔内。 4、杆体安放 锚杆经检验合格后方可安放孔内。安放锚杆要注意如下事项:

(1)对锚杆进行质量检查,清除污垢,将锈蚀严重或有伤痕的锚杆剔除。 (2)锚杆安放采用人工推放法进行,当锚杆在推放过程中受阻时,不得以冲撞或扭转的方法强行下入,需作修孔或清孔处理。 5、注浆材料及其施工 (1)注浆材料及配比 根据设计的要求,注浆材料及配比选择如下: 1)水泥:拟用42.5R普硅酸盐水泥。 2)水:取用经检验的自然水。 3)早强剂:选用三乙醇胺,加量约0.05%。 4)膨胀剂:选用铝粉,加量约0.08%。 5)水灰比:0.45 6)灰砂比:为1:1,砂的粒径小于2毫米。 (2)注浆施工 1)浆液配制 技术灰比加入定量的水,开动搅拌机,逐渐加入水泥和细砂,搅拌3分钟后加入早强剂和膨胀剂,再搅拌2分钟即可泵送注浆,在注浆过程中要不停搅拌。 2)水泥浆用泵通过耐压胶管注入锚孔内,注浆管经中间钢管注入,泵的操作压力不大于1.2Mpa;耐压胶管距离孔底部150mm左右,并每隔2m距离用胶袋或铁丝与锚体相连;注浆结束后拔除耐压胶管。 3)采用密封胶圈止浆,胶圈安放在非锚固段的底部,同时接出回浆管。 4)一次注浆材料采用M30水泥砂浆,注浆压力0.8Mpa左右。 5)水泥的塑性流动时间应在22S以下,可用时间为30~60min。

预应力锚杆施工工艺

边坡预应力高强钢筋锚杆施工工法 RJGF(闽)—36—2008 完成单位:福建建工集团总公司 主要完成人:郑志锋 林铁民 陈凤金 1 前言 福建地区是我国多山省份之一,一般地层风化深度较大,岩体结构破碎,覆盖层较厚,地质堆积广为分布,在切坡筑路过程中,经常遇到边坡变形和破坏问题,在山区高速公路建设中不可避免地遭遇路堑高边坡工程技术难题。为了解决这些边坡开挖后稳定性问题,在边坡防护中采用预应力高强钢筋锚杆,可以使结构与地层连锁在一起,形成一种共同工作的复合体,使其能有效地承受拉力和剪力,并能提高潜在滑移面上的抗剪强度,有效地阻止坡体位移。通过预应力锚杆现场施工总结形成本工法。 2 特点 2.0.1 锚杆与土体结合在一起,使得岩土体结构稳定,通过高强钢筋的张拉施加预应力,可以有效的控制边坡的变形量。 2.0.2 施工所需钻孔孔径小,不用大型机械,机具轻便简单、灵活。 2.0.3 基本采用机械化作业,工艺简便、施工安全。 3 适用范围 预应力锚杆可应用于建筑工程、道路交通等岩土边坡加固的施工。 4 工艺原理 预应力锚杆的一端与支档结构连接,另一端锚固在岩土体层内,并对其施加预应力,以锚固段的摩擦力形成抗拔力,承受岩土压力、水压力、抗浮、抗倾覆等所产生的结构拉力,用以维护岩土体的稳定。锚杆结构示意见图4。 图4 锚杆结构示意图 1——台座;2——锚具3——承压板;4——腰梁;5——钻孔; 6——自由隔离层;7——钢筋;8——注浆体;Lf ——自由段长度;La ——锚固段长度。

5 施工工艺流程及操作要点 5.1 施工工艺流程 施工工艺流程见图5.1 5.1 施工工艺流程图 5.2 操作要点 5.2.1施工准备 1施工前,根据图纸、地质报告以及技术规范编制专项施工方案,进行技术交底。 2根据预应力锚杆设计要求、土层条件和环境条件,合理选择材料、设备、器具,布置水、电设施。 3搭设施工工作平台。 4测量定位,设置水准点、变形观测点。 5.2.2钻孔 1在钻机安放前,按照施工设计图采用全站仪进行测量放样确定孔位以及锚孔方位角,并做出标记。钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。 2为了确保锚固工程施工不致于恶化边坡岩土工程地质条件和保证孔壁的粘结性能,锚孔钻进应采用无水干钻。钻孔速度应根据使用钻机性能和锚固地层严格控制,防止钻孔扭曲和变径,造成下锚困难或其它意外事故。 3在钻进过程中,合理掌握钻进参数及钻进速度。 5.2.3锚杆制作与安装 1锚杆制作 1)根据锚杆设计长度、垫板、螺帽厚度、外锚头长度以及张拉设备的工作长度等,确定适当的

施工工序流程图

施工流程图 模板工程钢筋工程混凝土工 土石方工程 基础分部施工: 主体分部施工: 施工准备 测量放线 主体子分部:二次结构施工 装饰分部:内外墙抹灰 防水工程地面工程门窗工程 内外涂料 五金、玻璃安装 竣工验收 竣工清理 成品保护 水、调式、 测试 屋面工程 开工 熟悉图纸材料准备机具准备施工准备 技术、劳力准备 灯具安装 洁具安装 其 他 安 装 施 工 水 电 安 装 施 工 预留预埋 安装 (布 管、排 线)

开工准备: 一、立项 二、环评、安评 三、委托设计院做平面方案 四、规划、消防窗口总平面方案审批 五、出蓝图 六、建设用地规划许可证 七、单体建筑物三个以上设计方案 八、设计方案审批 九、出施工图 十、建设工程规划许可证 十一、图纸审查 十二、建筑工程消防施工图审核 十三、建设工程招标 十四、安全监督手续 十五、质量监督手续 十六、施工许可证 十七、开工建设 出让国有土地使用权设定登记 1)土地登记申请书 2)国有建设用地使用权出让合同及政府批复元件 3)建设用地规划许可证原件及复印件 4)建设用地使用权出让金及契税缴纳证明 5)营业执照及组织机构代码证原件及复印件 6)法定代表人及委托代理人身份证明原件及复印件 7)地籍测量的数据及图件 建设用地规划许可证 1)建设用地规划许可证申报表 2)建设项目的有效计划批准文件 3)已经批准的建设项目选址意见书和项目用地规范图 4)规划设计条件及附图 5)划拨土地证明或土地出让、转让合同 6)已批准的总平面图 建设工程规划许可证 1)建设工程规划许可证申请表 2)经办人身份证及复印件 3)计划批文 4)土地权属证明文件 5)施工图三套(含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图) 6)方线(测绘)资料

施工工序流程图

页脚内容1 施工流程图 模板 工程 钢筋混凝 土石方 基础分部施工: 主体分部施工: 施工准备 测量放 主体子分部:二次结构施工 装饰分部:内外墙抹灰 防水地面门窗 内外 五金、玻璃安 装 竣工验收 竣工清理 成品保护 水、调 式、测试 屋面工程 开 熟悉材料准机具准施工 技术、劳力准备 灯具安 装 洁具安 其 他 安 装 施 工 水 电 安 装 施 工 预留预埋 安 装(布 管、排 线)

开工准备: 一、立项 二、环评、安评 三、委托设计院做平面方案 四、规划、消防窗口总平面方案审批 五、出蓝图 六、建设用地规划许可证 七、单体建筑物三个以上设计方案 八、设计方案审批 九、出施工图 十、建设工程规划许可证 十一、图纸审查 十二、建筑工程消防施工图审核 十三、建设工程招标 十四、安全监督手续 十五、质量监督手续 十六、施工许可证 十七、开工建设 出让国有土地使用权设定登记 1)土地登记申请书 2)国有建设用地使用权出让合同及政府批复元件 3)建设用地规划许可证原件及复印件 4)建设用地使用权出让金及契税缴纳证明 5)营业执照及组织机构代码证原件及复印件 6)法定代表人及委托代理人身份证明原件及复印件 7)地籍测量的数据及图件 建设用地规划许可证 1)建设用地规划许可证申报表 2)建设项目的有效计划批准文件 3)已经批准的建设项目选址意见书和项目用地规范图 4)规划设计条件及附图 5)划拨土地证明或土地出让、转让合同 6)已批准的总平面图 建设工程规划许可证 1)建设工程规划许可证申请表 2)经办人身份证及复印件 3)计划批文 4)土地权属证明文件 5)施工图三套(含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图) 6)方线(测绘)资料 7)申报材料相应的电子文档光盘 页脚内容2

管道施工工艺流程图

安全性 □对信息系统安全性的威胁 任一系统,不管它是手工的还是采用计算机的,都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用,也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险,以及采取必要的预防措施来提供满意的安全水平,这是用户和信息服务管理部门可做得到的。 管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的,而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为,而且这种犯罪行为之多比我们想象的还要普遍。 多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。 □计算中心的安全性 计算中心在下列方面存在弱点: 1.硬件。如果硬件失效,则系统也就失效。硬件出现一定的故障是无法避免的,但是预防性维护和提供物质上的安全预防措施,来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。 2.软件。软件能够被修改,因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是,信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序,从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上,这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。 3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下,这些文件和数据库可以说是公司的命根子。例如,有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施,这些后备措施可以保证,如果正在工作的公司数据库被破坏,则能重新激活该数据库,使其继续工作。某些文件具有一定的价值并能出售。例如,政治运动的损助者名单被认为是有价值的,所以它可能被偷走,而且以后还能被出售。 4.数据通信。只要存在数据通信网络,就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统,并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事,但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。 5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。 □信息系统的安全性 信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统,该软件只允许对系统进行特许存取和特许处理。 物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全

锚喷支护施工工艺及操作要点

锚喷支护施工工艺及操作要点 A、施工工艺及操作要点 1、原材料备制 ①锚杆材料:锚杆材料采用20锰硅钢筋或注浆锚杆,钢筋直径Φ22㎜,按设计要求规定的材质、规格备料,并进行调直、除锈、除油,以保证砂浆锚杆的施工质量和施工的顺利进行。 ②水泥;普通水泥砂浆选用普通硅酸盐水泥,在自稳时间短的围岩条件下,宜用早强水泥砂浆锚杆。 ③砂:宜采用清洁、坚硬的中细砂,粒径直不宜大于3㎜,使用前应过筛。 ④配合比:普通水泥砂浆的配合比:水泥:砂宜为1:1~ 1:1.5(重量比),水灰比宜为0.45~0.50; ⑤砂浆备制:砂浆应拌合均匀,随拌随用。一次拌和的砂浆应在初凝前用完,并严防石块杂物混入,主要为了保证砂浆本身的质量及砂浆与锚杆杆体、砂浆与孔壁的粘结强度,也就是为了保证锚杆的锚固力和锚固效果。 2、锚杆孔的施工 ①孔位布置:孔位应根据设计要求和围岩情况布孔并标记,偏差不得大于20㎝; ②锚杆孔径:砂浆锚杆的锚杆孔径应大于锚杆体直径15㎜; ③钻孔方向:锚杆孔宜沿隧道周边径向钻孔,但钻孔不宜平行岩面; ④钻孔深度:砂浆锚杆孔深误差不应大于±10㎝;

⑤锚杆孔应保持直线; ⑥灌浆前清孔:钻孔内若残存有积水、岩粉、碎悄或其它杂物,会影响灌浆质量和妨碍锚杆杆体插入,也影响锚杆效果。因此,锚杆安装前,必须采用人工或高压风、水清除孔内积水和岩粉、碎悄等杂物。 3、锚杆安装 ①砂浆:砂浆锚杆孔内的砂浆也应采用灌浆罐和注浆管进行注浆。注浆开始或中途停止超过30min时应用水润滑灌浆罐及其管路,注浆孔口压力不得大于0.4MPa,注浆时应堵塞孔口。注浆管应插至距孔底5~10㎝处,随水泥砂浆的注入缓慢匀速拔出,并用手将水泥纸堵住孔口。 ②锚杆安装:锚杆头就位孔口后,将堵塞孔口水泥纸掀开,随即迅速将杆体插入并安装到位。若孔口无水泥砂浆溢出,说明注入砂浆不足,应将杆体拔出重新灌注后再安装锚杆;锚杆杆体插入孔内的度度不宜小于设计规定。锚杆安设值,不得随意敲击,三天内不得悬挂重物。 ③钻孔注浆的饱满程度,是确保安装质量的关键,工艺要求注浆管插到距孔底5~10㎝,并随砂浆的注入而缓慢匀速拔出,就是为了避免拔管过快而造成孔内砂浆脱节。砂浆不足时应重注砂浆。这都是为了保证锚杆全长为足够饱满的砂浆所握裹,保证其锚固效果。 ④普通砂浆锚杆安装后不久,随意敲击杆体将影响砂浆与锚杆杆体、砂浆与孔壁的粘结强度,降低锚杆的锚固力。普通砂浆三天所能达到的强度为28天强度的40%左右,因此,规定三天内不得悬挂重物,不但是为了保证锚固质量,也是为了防止发生安全事故。 砂浆锚杆施工工艺流程图

预应力锚杆施工工艺

第四节预应力锚杆施工方案 1工艺流程 本工程锚孔施工采用机械成孔作业 施工准备(施工用电、杆体制作等)→定孔位→校正孔位及角度→成孔→插送杆件→压灌水泥浆、补浆→杆体养护→安装钢梁、锚具→张拉、锁定→拆除 2施工工序 1)施工准备 (1)组织施工人员熟悉相关规范、施工方案和作业参数。 (2)按规范安装施工配电系统,连接施工用电线路。 (3)制定材料计划,提前准备材料并按要求进行原材复试、检验,保证使用合格材料。 2)锚杆杆体制作 (1)杆体采用1860级钢绞线,其表面应清洁,无污物、铁锈、油污或其他有害物质。 (2)严格根据设计尺寸下料,杆体长度=锚杆设计长度+1.0m预留段,下料尺寸误差应不大于10cm。 (3)杆体制作应在平坦、坚实的地面上进行,杆体应保持顺直,不得发生明显弯曲、变形。 (4)杆体轴线方向每2.00m设置一个隔离架,并用22#火烧丝将钢绞线与隔离架绑扎牢固;非锚固段套Ф20塑料软管,两端用铅丝扎紧并密封,软管套入前应将钢绞线尾端缠裹防水胶布,避免划破软管;将注浆管(6"塑料管)和排气管插入隔离架中心孔至杆端30-50cm处;杆端用编织袋扎紧,以使顺利下入孔底。3)插送杆件 (1)成孔后应及时插送预制杆件,保持杆件顺直、平稳插送,不得发生明显扭转。

(2)中途遇阻时,可适当调整提动杆件再重新插入;处理无效时,应将杆件提出孔外,重新清孔。 (3)插入杆件后,孔外预留段长度约为1.0m。 4)压灌水泥浆(注浆) (1)注浆是锚杆施工的一道重要工序,是决定锚杆质量的关键;本锚杆工程施工进行常压注浆,注浆管与杆体一同插至孔底,注浆开始2-3min后随注随缓慢抽出注浆管,直至注满锚孔,孔口返出水泥浆;间隔10-15min后应及时补浆,补浆时注浆管尽量插入锚孔,补浆次数宜为2-3次,保证全孔注满。 (2)注浆前检查注浆管、排气管是否畅通,注浆机是否完好,杆件制作是否符合要求。 (3)注浆材料采用水灰比0.45~0.50的纯水泥浆,用P·O42.5水泥加净水搅拌而成。 (4)浆液采用搅拌机搅拌均匀,搅拌时间不少于2min,浆液随用随搅,不得有灰水离析现象,浆液应在初凝前用完,严防石块、杂物混入浆液中。 (5)选用JZB-2注浆泵进行注浆,注浆作业开始前或中途停止后再次作业时,宜用水或稀水泥浆润滑注浆泵及注浆管路。 5)杆体养护 (1)锚杆锚固体养护时间不得少于5-7天。 (2)锚杆锚固体养护期间不得受扰动。 6)安装锚具 (1)锚具由锚头、锁片及承压钢垫板、工字钢梁等组成。 (2)腰梁锚杆角度支撑与钢梁焊接在一起,垂直方向角度(或水平方向角度)与锚杆角度相同,以保证锚杆杆体与承压板垂直。 7)锚杆张拉、锁定 (1)锚杆张拉前应对张拉设备进行率定,其压力表与负荷换采用内差法进行计算。

建筑工程施工工艺流程图(最全面).docx

百度文库给水系统施工工艺流程图 施工准备材料检查管道放线支架预制施工准备 管道安装 水压试验调试交验冲洗消毒排污管网通水 安装前检查 洁具安装 排水系统施工工艺流程图 施工准备熟悉图纸资料管线放线 排污管安装支 架 灌水试验排粪管安装安装 洁具安装透气管安装 通水试验外排灌系统管道 放线、安装室 排灌系统试水、回 竣工验收填土施工

电气安装工程主要工艺流程 配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装插接式母线槽安装桥架安装 插接式母线槽安装插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装

土建基础工程主要工艺流程: 施工准备 测量放线 场地平整土方调配 桩基工程 基坑支护降水 土方工程 桩基静载测试 基础垫层 桩基动载测试桩基验收 基础工程 地下防水 基础验收 回填土

土建主体工程主要工艺流程(混凝土结构): 施工准备 模板安装工程 管线预埋及预留 脚手架搭设 钢筋安装工程 混凝土工程 模板拆除工程 管线预埋填充墙工程 门窗框安装 主体验收

装饰装修工程主要工艺流程: 施工准备 基层处理找规矩、基准线 外墙找平层屋面找平层内墙找平层 外墙保温屋面保温内墙抹灰 外墙饰面层屋面防水层内墙饰面层 外脚手架拆除楼地面工程室外工程 门窗扇安装器具安装 油漆玻璃 分部工程验收

市政道路工程主要工艺流程: 施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣二灰土水泥或沥青稳定石 人行道侧平石 面层人行道面层水泥混凝土面层沥青混凝土面层 验收

各种施工工序流程图

工程施工主要工序质量控制图附表1:独立钢筋砼基础施工工艺流程

附表2:模板工程质量控制程序 施工准备 底部标高、中心线、断面、尺寸 技术交底 注意预埋件的位置和尺寸 执行质量验收规范 公司质监科中间抽查 按现场预留拆模试块压报 项目部、班组自检 告情况,结合强度曲线确 注意保护棱角 ---------------- ―拆模 修补模板、分类堆放 自检记录 质量验收记录 预埋件隐蔽记录 施工记录 资料整理 注意二次支模接缝 梁、板底部按规定起拱 要有足够风度、防止胀模 与钢筋、混凝土工序交接检査 浇灌混凝土时、留人看模 清理现场,文明施工

项目部、班组自检 控制保护层厚度 注意检查钢筋数量及位置 钢筋、模板工序交接检查 办理隐蔽验收签证手续 浇灌混凝土、留人看钢筋 事故处理检查记录、分析报 钢筋代换签证单 自检记录 质量验收记录 隐蔽签证记录 施工记录、钢筋取样见证记录 执行质量验收规范 不合格的要处理(返修) 清理现场、文明施工 掌握操作规程和质量标准 检查脚手架、脚手板 用标识牌标识钢筋检测与否 带颗粒或片状钢筋老锈先除掉 书面交底 技术交底 班操作人员参加 制定与审核钢筋配料表 钢筋应平直,无局部曲折 I 级钢筋末端作180°弯钩 下料成型 按不同型号挂牌 不允许加热弯曲 公司质监科、监理公司中间检查 现场绑 接头不留在同一位置 钢筋合格证及复验报告

掌握操作规程和质量标准 焊条烘焙、焊件除油污 中间检查 项目部、班组自检 焊条、焊剂准备、出具合格证 准备钢筋,出具质量证明 电焊机准备及保养 取得焊接合格证 按规定做试件送检(见证取样) 保证焊接长度 消除焊渣 注意焊接表面质量 注意焊接轴线位置 不得出现裂纹、夹渣、焊瘤、 钢筋合格证、复验报告 焊条、焊剂合格证 焊条烘焙记录 焊件试验报告 自检记录 质量验收报告记录 隐蔽验收记录 见证取样记录 X 光探伤记录 事故处理检查记录、分析报 与监理办理焊接隐蔽验收签证 「执行质量验收规范—— 质量 验收 [_T — --------------------------- I 不合格的要处理(返修) 清理现场,文明施工 ? 资料整理

喷锚支护施工工艺流程和施工技术要求

喷锚支护施工工艺流程和施工技术要求 标准化管理部编码-[99968T-6889628-J68568-1689N]

喷锚支护施工工艺流程和施工技术要求㈠.施工工序 分层开挖土方→修整坡面→测定锚杆位置→锚杆钻机就位→锚杆打入设计深度→铺设钢筋网片→钢筋与锚杆焊接→喷射混凝土→锚杆体进行压力灌浆→挖土至下一层锚杆施工深度→重复以上工序直到设计深度。 ㈡.工程实施 1.喷锚支护施工 喷锚支护施工是与挖土工作交叉进行的,应分层分阶段施工,每层挖土深度一般控制在2~2.5m左右,对于砂层厚度大于1.5m的地段,应严格控制每层挖土深度在1.5m以内,以便进行锚杆的施工和护壁工作,具体施工方案如下: (1) 锚杆位置测放:沿平整的土坡面上由技术人员测放出锚杆位置,并作出标记和编号。孔位偏差不得超过20cm。成孔倾角误差不大于±3度。 (2) 杆体制作,锚杆采用φ48(壁厚3.0mm)普通钢管,在杆体锚固段上钻孔形成花管,土层、砂层内锚杆应焊接角钢作为倒剌,杆体无影响质量的裂痕,内部要求畅通无堵塞。 (3) 杆体安放,用专用锚杆钻机将锚杆顶入土层中,倾角为15度。 (4) 焊接 ①杆体的焊接:焊接时应保证焊接面积符合设计要求,也保证锚杆的抗拔力能满足设计强度,同时焊接应使内部能够畅通。 ②锚杆与金属网主筋的焊接:焊接中应避免虚焊和焊接面积不够的问题,也应保证焊接强度不低于锚杆的抗拔力。 焊接质量的好坏直接影响到锚杆能否正常发挥作用,每根锚杆都应严把焊接质量关。 (5).喷射混凝土施工: ①.喷射混凝土施工前基坑壁应清理掉虚土并保持壁面平整。面层内的钢筋网应牢固固定在边壁上,钢筋网片可用插入土中的钢筋固定,在砼喷射时应不出现振动。

预应力锚杆(锚索)框架施工步骤.

预应力锚杆(锚索)框架 钻孔:采用潜孔冲击式钻机。该钻机所配钻杆是统一规格的,按锚索设计长度将钻孔所需钻杆摆放整齐,钻杆用完,孔深也恰好到位。由于钻杆长度有±5mm的误差,要求钻孔深度超出锚索设计长度0.2m左右。 钻孔结束,逐根拔出钻杆和钻具,将冲击器清洗好备用。用一根聚乙烯管复核孔深,并以高压风吹孔,待孔内粉尘吹干净,且孔深不少于锚索设计长度时,拔出聚乙烯管,以织物或水泥袋纸塞好孔口待用。 渗水的处理。在钻孔过程中或钻孔结束后吹孔时,从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘,说明孔内有渗水,岩粉多贴附于孔壁,这时,若孔深已够,则注入清水,以高压风吹净,直至吹出清水;若孔深不够,虽冲击器工作,仍有进尺,也必须立即停钻,拔出钻具,洗孔后再继续钻进,如此循环,直至结束。有时孔内渗水量大,有积水,吹出的是泥浆和碎石,这种情况岩粉不会糊住孔壁,只要冲击器工作,就可继续钻。如果渗水量太大,以至淹没了冲击器,冲击器会自动停止工作,应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时,往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉,夹杂一些原状的(非钻头击碎的、非新鲜的、无光泽的)石块,这时,不管钻进深度如何,都要立即停止钻进,拔出钻具,进行固壁注浆,注浆压力采用0.4MPa, 浆液为水泥砂浆和水玻璃的混合液,24小时后重新钻孔。雨季,常常顺岩体破碎带向孔内渗流泥浆,固壁注浆前,必须用水和风把泥浆洗出(塌入钻孔的石块不必清除),否则,不仅固壁注浆效果差 , 还容易造成假象。 锚索制作:锚索可在钻孔的同时于现场进行编制,锚索材料按设计要求选用高强度、低松弛预应力钢铰线,其技术标准为270级,直径Φ=15.24mm,极限强度为1860MPa,锚具采用0VM15型(包括配套的锚垫板、锚板、夹片和螺旋筋)。锚索编束前,要确保每根钢铰线顺直,不扭不叉,排列均匀,除锈、除油污,对有死弯、机械损伤及锈坑处应剔出,锚索长度是从钻孔孔口算起,因此,钢绞线下料长度应为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下,钢绞线截断余量取5Omm。将截好的钢绞线平顺地放在作业台架上,量出内锚固段和锚索设计长度,分别作出标记;在内锚固段的范围内穿对中隔离支架 , 间距 60~10Ocm, 两对中支架之间扎紧固环一道;张拉段每米也扎一道紧固环,紧固环可用16号铅丝绕制,不少于两圈,自由段每隔2m设臵一道架线环,以保证钢铰线顺直,并用塑料管穿套,内涂黄油;最后,在锚索端头套上导向帽。 锚索安装:向锚索孔装索前,要核对锚索编号是否与孔号一致,确认无误后,再以高压风清孔一次,即可着手安装锚索。

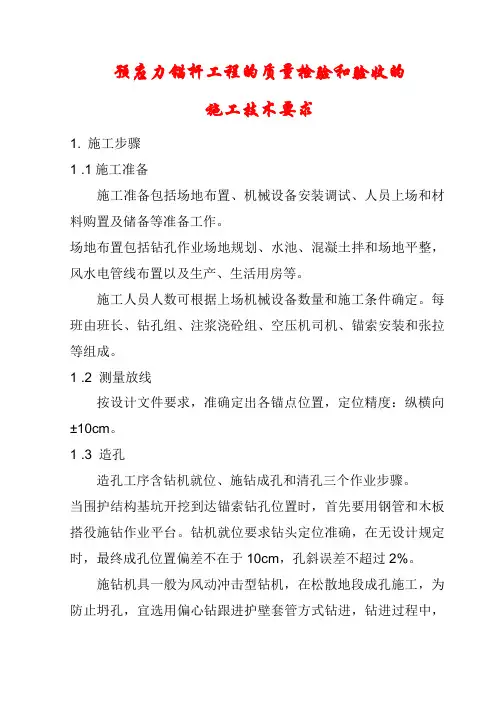

预应力锚杆怎么施工,施工方法

预应力锚杆 预应力锚杆施工方法 (1)钻孔钻孔选用土锚专用钻机,外套管直径为φХХmm,钻头为中空型,并直接安装在外套管上,钻头外径为φХХmm。成孔结束后,验证套内无残留土芯,保证拉杆束体能顺利地放入孔中。 (2)泥浆水的处理与排除在成孔过程中产生的泥浆水及时处理与排除,泥浆经排水沟至集水井,清水用水泵抽除,泥浆由槽车运走。Shenhua09 (3)抽拔钻杆当完成钻孔后,及时抽拔钻杆,这样对下一步拔套管有利。 (4)放置锚杆锚杆运到现场后,全面检查注浆塑料管是否完好。放入套管后,使锚杆露中煤机械出孔外不少于2m长度,以保证张拉要求。 (5)拔套管锚杆安放完毕后,即开始拔套管,该工序如同拔钻杆,做到迅速而连续。 (6)注浆注浆作业从钻孔底部开始,注浆过程中确保从钻孔中顺利地排水排气,直到结束为止。注浆作业不中断,注浆压力采用0.3~0.5Mpa。 (7)锚杆养生注浆完成后,立即对锚杆进行养生,养生的时间依据试验室配比试验确定。 (8)锚杆张拉当锚固体达到设计强度后,进行张拉,

锚杆张拉由一套专用设备完成,即由操纵箱、穿心钢索千斤顶及锚具组成。锚杆张拉控制应力值、为钢索的破断应力的0.8左右,张拉由专人操作、观测和记录,并绘制荷载——位移曲线。 预应力锚杆工艺措施 (1)土锚钻孔前根据设计要求和土层条件定好孔位,做出标记,保证锚杆的孔位差不超过100mm,孔深不小于设计长度1%,也不大于设计长1%。 (2)安放锚杆前,用清水冲洗钻孔,直至孔口溢出清水为止。 (3)锚束组装前保证平直,消除油渍与铁锈。 (4)安装锚杆时,沿杆体轴线方向,每隔1~2m设置一个对中支架。 (5)杆体自由段涂黄油套上塑料套管,并在锚固段处用铅丝绑牢,杆体安放时,避免与孔壁直接接触,特别是位于锚固体的杆体。 (6)注浆浆液搅拌均匀,随搅随用,浆液保证在初凝前用完,并严防石块和杂物等混入。注浆时,注浆管端口距孔底保持50~100mm距离。 (7)锚杆张拉前,对张拉设备进行律定,当锚固体与台座混凝土强度大于15Mpa后,进行张拉。 (8)锚杆在张拉之前,先取10%~20%设计应力,对锚

预应力锚杆施工方案

预应力锚杆施工方案 1.1施工工艺流程 1.1.1干作业操作施工工艺流程 钻机就位校正位置及角度钻至设计深度插送锚杆杆体灌注水泥浆做腰梁装锚具张拉锁定 1.1.2湿作业操作施工工艺流程 钻机就位校正位置及角度冲水成孔下钢套管钻至设计深度 灌注水泥浆做腰梁装锚具张拉锁定插送锚杆杆体拔钢套管 1.2场地条件 挖土由现场经理部协调,锚杆施工前,要求挖土至锚杆位置以下0.5m,并保证离护坡 桩大于10.0m范围内平坦。 1.3设备选择 根据该地地层条件,本次锚杆施工主要选用进口液压套管钻机,其型号为英格索兰 KLEMM型。 1.4施工要点 序 号工艺施工要点 施工实例 1 开挖 工作 面 土方开挖至锚杆标高下500mm。护坡桩部位需放 线,清理孔口,疏通套管。 2 钻机 就位 调整 角度 钻机就位,调整机身,用量角器测定钻杆角度。 由于锚杆穿过土层有砂层存在,因此采用水冲法 套管跟进的方法钻孔。

3 套管 准备先启动水泵,注水钻进,并根据地质条件控制钻进速度,接外套管时,要停止供水,把丝扣处泥沙清除干净,抹上少量黄油,要保证接的套管与原有套管在同一轴线上。 4 钻孔 施工钻进过程中随时注意速度、压力及钻杆的平直,直到孔深比设计要求深0.3-0.5m。用水反复冲洗管中泥沙,直到外管管内溢出清水,然后退出内钻杆。当钻杆遇到不明障碍物时,应停止钻孔,等调查清楚后,才可以继续施工。 5 钢索 准备锚杆体锚固段的钢绞线通过夹紧环和隔离架的交替设置而呈波浪形。隔离架既能使钢绞线分离,使之周边有足够的水泥浆粘附,又能保证所需得保护层厚度不小于20mm,隔离架的间距为2米。将注浆管与锚索一起放入钻机,注浆管从隔离架内通过,端头注浆管内端距孔底50~100mm,保证孔底顺利返浆。 6 放钢 索?放置前应检查钢绞线的隔离架,用扎丝和胶条绑好; ?自由段套塑料管,套管端用胶布封闭; ?杆体的外露部分应等于杆体下料时的张拉段长度,下料长度为锚杆自由段、锚固段及外露长度(1.0m)之和,外露长度须满足台座、腰梁尺寸及张拉作业要求。

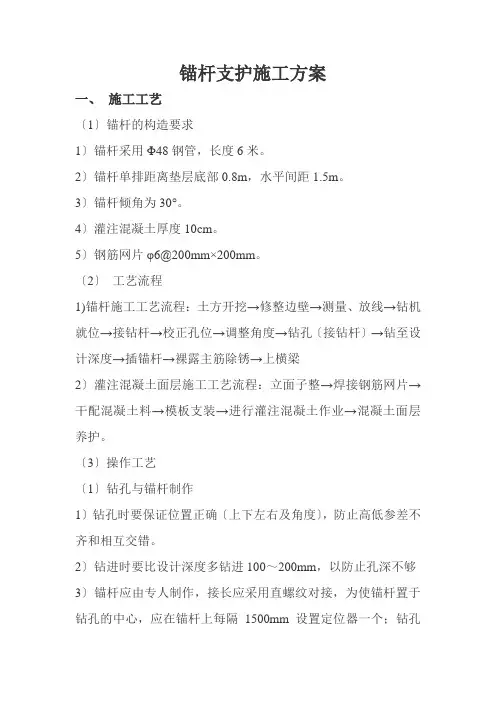

锚杆支护施工工艺方法.

锚杆支护施工工艺方法 目录 1、施工准备 (1) 2、砂浆拌和 (2) 3、支护锚杆施工 (4) 4、检验和试验 (8) 5、施工进度安排 (9) 锚杆支护施工工艺方法 锚杆支护施工工艺方法 1、施工准备 1.1锚杆准备 1.1.1锚杆材料 (1)厂房顶部普通砂浆锚杆规格有三种:Φ28,长均为4.8m;Φ32,长为4.8m、6.0m。预应力锚杆规格一种: Φ32,长为9.0m。其它部位锚杆规格见相应的设计图。 (2)锚杆杆体采用性能符合国家质量标准的Ⅱ级20MnSi 螺纹钢筋,钢筋必须具有出厂质量证书及标牌。使用前必须由物资部按规定送试验室经抽样检查,检验合格后方可使用。 (3)锚杆必须按不同的规格及生产厂家分批验收、分别堆存,不得混杂,且应挂牌以便识别。锚杆宜堆放在仓库(棚)内,露天堆放时,应垫高并加遮盖。1.1.2锚杆加工 (1)锚杆在三厂加工,在钢筋加工之前,依据材料需用计划合理安排下料,使钢筋的规格长度能够得以充分利用。 (2)锚杆的切断应在调直后进行,在切断配料过程中,如发现有劈裂、缩头或严重的弯头等必须切除。切断后的锚杆应分类堆放,并应防止生锈和弯折。切断后的钢筋长度应准确,其允许偏差不大于5mm。 (3)为了保证送杆顺利,锚杆端部均需加工成楔形。 (4)加工好的锚杆必须经过除锈、去污等处理。 (5)加工好的锚杆必须按不同的规格分别堆存,挂牌识别。 1.1.3锚杆运输 (1)加工好的锚杆运输一般使用平板汽车,运输时按不同规格分类装车、卸车,分类入库。 (2)现场使用的锚杆必须分类放在简易的架子车上,以便现场运输,以确保锚杆型号准确、表面无污物。 1.1.4锚杆准备其流程图如下:
