液压油缸密封圈的安装与选择
液压油缸密封圈的安装与选择
液压油缸密封圈、YX聚氨酯油封密封件、聚氨酯油封、防尘圈等。
液压油缸安装前，应首先检查密封件表面质量，不得有飞边、毛刺、裂痕、切边、气孔和疏松等缺陷，密封件的几何尺寸和精度都要符合标准要求。孔用组合密封圈由O形圈和耐磨环组成。由于O形圈弹性较大，安装比较容易；而耐磨环弹性较差，如果直接安装则活塞的各台阶、沟槽容易划伤其密封表面，影响密封效果。为保证耐磨环安装时不被损坏，应采取一定的安装措施。
(完整版)液压缸选型参考
【液压缸选定程序】 程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例） ※ 条件一 已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下： （1）输出力的作用方式为推力F1的工况： 初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D； 初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比1.46~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。 （2）输出力的作用方式为拉力F2的工况： 假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。 （3）输出力的作用方式为推力F1和拉力F2的工况： 参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。 ※ 条件二 已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。 （2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。 （3）参照“条件一”缸径/杆径的初选方法进行选择。 注：缸径D、杆径d可根据已知的推（拉）力、压力等级等条件由下表进行初步查取。 不同压力等级下各种缸径/杆径对应理论推（拉）力表
如何正确安全使用液压油缸及日常保养维护
如何正确安全使用液压油缸 及日常维护保养 总结了以下液压油缸使用说明书，参照说明书来操作安全、正确的使用液压油缸。为了您能安全使用液压缸，以下安全注意事项请务必遵守。 ■在移动或装配液压油缸时，注意不要伤到手、脚。 ■液压油缸只能在连接好的回路中使用。油缸接头没有正确连接时严禁使用。否则，如油缸严重超载，接头的截止钢球或液压油会高速喷出，引起严重的人身伤害。 ■系统的工作压力不能超过系统中额定压力最低的部件的额定压力值。在系统中安装压力表以监控工作压力。 ■日常维修拆卸过程中，一定要泄压，严禁用锤敲打液压缸、油缸、缸筒和活塞表面。 一、油液的清洁度 为保证液压缸的使用寿命，液压系统中必须设置有效的过滤以防止污染，使用液压油请使用相当于ISO VG32标准的液压油。冬天用32#液压油，夏天用46#液压油。 二、液压缸的贮存 当液压缸需要贮存一段时间时，请按如下推荐的方法执行： 2.1液压缸应存放在干燥，洁净，无腐蚀性气体的室内环境中，注意保护液压缸免受来自内部的腐蚀和外部的损害。 2.2液压缸应尽可能垂直放置，并且活塞杆朝上，这可以使因液压缸内可能发生的冷凝引起
的腐蚀，以及密封件因活塞和活塞杆自重引起的永久性变形减小到最小。 2.3保留油口防护盖，直至连接管路为止。（见图1） 2.4长期贮存时，应在液压缸的活塞两侧加注保护油，以防止缸内部的腐蚀。 2.5若液压缸放置于室外一段时间，未喷漆表面如活塞杆端应作防护。（见图2） 图1图2 三、液压缸的安装 3.1在有大量粉尘纤维、易干性化学物质附着、高温杂质喷溅工况下，液压缸须作防护。 3.2油口的防护盖仅在连接管路时方可取下，以防杂物进入。 3.3连接管路须清洗后连入，液压系统油液须设置过滤器并定期检测。 3.4活塞杆须与负载完全拧紧，定期检查以防连接螺纹松动；定期检查杆端密封导套有无随活塞杆转动松出。 3.5液压系统的连接，连接时使用配套的压力表，接头，软管，单作用油缸和双作用油缸的连接分别参照下图3、图4。带弹簧的单作用油缸在安装附件时，不要让活塞杆旋转，旋转会损坏回程弹簧导致油缸无法缩回。 图3单作用液压缸与液压系统连接
液压油缸设计注意事项
1.油缸的主要尺寸 油缸的主要尺寸包括：缸筒内径、活塞缸直径、缸筒长度及缸筒壁厚等。 2.主要尺寸的确定 2.1.缸筒直径的确定 根据公式：F=P×A，由活塞所需要的推力F和工作压力P可求得活塞的有效面积A，进一步根据油缸的不同结构形式，计算缸筒的直径D。 2.2.活塞杆尺寸的选取 活塞杆的直径d,按工作时的受力情况来确定。 2.3.油缸长度的确定 油缸筒长度=活塞行程+活塞长度+活塞导向长度+活塞杆密封及导向长度+其他长度。活塞长度=（0.6-1）D，活塞杆导向长度=（0.6-1.5）d。其他长度指一些特殊的需要的长度，如：两端的缓冲装置长度等。某些单活塞杆油缸有时提出最小导向的要求，如：H≥L/20=D/2。 3.液压油缸设计时应注意的问题； 3.1.活塞杆应有好的稳定性，尽量使活塞杆在受拉状态下承受最大负载； 3.2.考虑油缸在行程终点处的制动问题和油缸的排气问题； 3.3.油缸只能一端固定，应正确确定油缸的安装和固定方式； 3.4.尽可能做到结构简单，紧凑，加工装配和维修方便。
液压油缸的设计及注意事项 1）掌握原始资料和设计依据，主要包括：主机的用途和工作条件；工作机构的结构特点、负载状况、行程大小和动作要求；液压系统所选定的工作压力和流量；材料、配件和加工工艺的现实状况；有关的国家标准和技术规范等。 2）根据主机的动作要求选择液压缸的类型和结构形式。 3）根据液压缸所承受的外部载荷作用力，如重力、外部机构运动磨擦力、惯性力和工作载荷，确定液压缸在行程各阶段上负载的变化规律以及必须提供的动力数值。 4）根据液压缸的工作负载和选定的油液工作压力，确定活塞和活塞杆的直径。 5）根据液压缸的运动速度、活塞和活塞杆的直径，确定液压泵的流量。 6）选择缸筒材料，计算外径。 7）选择缸盖的结构形式，计算缸盖与缸筒的连接强度。 8）根据工作行程要求，确定液压缸的最大工作长度L，通常L>=D，D为活塞杆直径。由于活塞杆细长，应进行纵向弯曲强度校核和液压缸的稳定性计算。 9）必要时设计缓冲、排气和防尘等装置。 10）绘制液压缸装配图和零件图。 11）整理设计计算书，审定图样及其它技术文件。
液压油缸和系统涂装工艺规范
. XXXX 文件名称：液压油缸、系统涂装工艺规文件编号：ZS/QG03-23-2015 文件签章有效/受控状态： 编制: 技术工艺科 审核： 审批： 修改记录单 液压油缸涂装工艺规
1 1.1油漆配方表 1.2凡需现场焊接的管道，焊缝两侧各50mm，围在工厂只涂富锌环氧树脂漆（52）。 2、表面处理 合理的表面处理对涂装的成功使用至关重要。清除油脂及表面污物（如底材上的氧化皮和锈蚀），是金属结构设备表面处理最重要的环节。 2.1液压缸总成、机架、埋件的表面处理 2.1.1液压油钢总成经安装、试验后，其表面总会或多或少沾有油脂、钻孔液等污物，
必须先用溶剂清洗沾有污物的部位，然后用干净的抹布擦净。注意擦拭步骤，不使污物扩散。 2.1.2必须采用喷丸（砂）设备，喷射处待图件表面除锈质量达到GB8923Sa2.5,近似白 色金属，表面粗糙度Ry40～80μm围，表面清洁度达到St3级（GB8923）。 2.1.3图装件焊缝应用车削法或电动钢丝刷，清除将影响漆膜质量的焊接飞溅物、飞边 毛刺等异物，并按2.1.1清除影响质量的灰尘、右污。 2.1.4采用喷丸（砂）处理表面时，压缩空气必须经过冷却装置及油水分离器处理以保 证压缩空气干燥无油。在工厂封闭式车间进行。相对湿度不大于85%，金属表面温度不低于5℃。 2.2油箱、油管的材料为不锈钢制件，焊缝应用角向砂轮机打磨平，清理表面污物，擦 拭干净，喷砂（氧化铝材料）粗化。 3、涂装环境条件 3.1本产品设备采用的涂料施工环境条件见表。 3.2被涂装低材表面温度大于5℃。 3.3下雨、下雪、下霜及刮大风的天气禁止室外施工。 3.4被涂表面有结露时禁止施工。 3.5被涂表面温度低于3℃禁止施工。 3.6被涂表面受太阳曝晒，表面温度大于40℃不得施工。 3.7漆膜固化过程中有异物飞溅的场合不得施工。 3.8在涂料混合或搅拌中发现有异常时不得施工。
液压缸基本结构
液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。 上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。下面对液压缸的结构具体分析。 3.2.1 缸体组件 ?
缸体组件与活塞组件形成的 密封容腔承受油压作用，因此， 缸体组件要有足够的强度，较高 的表面精度可靠的密封性。 3.2.1.1 缸筒与端盖的连接 形式 常见的缸体组件连接形式如图3.10所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用 的一种连接形式。 (2)半环式连接（见图b）， 分为外半环连接和内半环连 接两种连接形式，半环连接 工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，
但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。 ? (4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。 (5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。 3.2.1.2 缸筒、端盖和导向套的基本要求 ?缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要
油缸装配工艺规范
xxxxx有限公司 工艺规范 编号：xxxxxx 名称：液压油缸装配工艺规范（通用） 受控状态： 有效性： 持有部门： 日期：
一、准备 1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。未经检查合格的零配件不得进入装配。 2、清理： 检查并最终清除所有机加工零件、标准件上的飞边、毛刺、锈迹。清除时，零件不能有损伤，同时复查各零件外观是否合格； 3、清洁： A：用压缩空气吹净工作台及待装配零件各部位的异物，并用毛巾擦拭干净。要注意清除缸筒、沟槽、以及油口的铁屑、焊渣等细小异物； B：清洗后要用压缩空气将零件吹干； D：所有待装配的零件清理、清洁后都要放置在装配点的干净工位器具上； E：清理、清洗所有装配工具、工装。 4、零件检验 装配钳工做好自检工作，再向检验员提请检查。装配检验员必须按上述要求进行巡检和完工检查。 二、组装 1、组装活塞杆： A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。整体焊接式活塞 杆，须先装导向套组件，再装活塞组件。 B：活塞杆小端为螺纹式：将活塞组件旋入活塞杆上拧紧到位，注意不能损伤O 形圈，然后装锁紧螺母压紧（装配前清除紧定螺钉孔的油脂），装钢球、紧定螺钉（装配前涂紧固胶）。整体焊接式活塞杆，须先装导向套组件，再装活塞组件。C：活塞杆杆端为叉头时，最后装叉头。 2、缸体组装： A：缸体为卡键式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件（注意装配导向套时若O型圈过油口，必须用堵塞堵住油口以免损坏密封件）。 B：缸体为法兰式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、弹
液压油缸和系统涂装工艺规范
文件编号：XX/QG03-23-2015 版本：A 修改号：0 XXXX有限公司 文件名称：液压油缸、系统涂装工艺规范 文件编号：ZS/QG03-23-2015 文件签章有效/受控状态： 编制 : 技术工艺科 审核： 审批： 修改记录单 XXXX 有限公司
液压油缸涂装工艺规范 1、油漆配套方案 1.1油漆配方表 1.2凡需现场焊接的管道，焊缝两侧各50mm，范围内在工厂只涂富锌环氧树脂漆（52）。 2、表面处理 合理的表面处理对涂装的成功使用至关重要。清除油脂及表面污物（如底材上的氧化皮和锈蚀），是金属结构设备表面处理最重要的环节。 2.1液压缸总成、机架、埋件的表面处理
2.1.1液压油钢总成经安装、试验后，其表面总会或多或少沾有油脂、钻孔液等污物， 必须先用溶剂清洗沾有污物的部位，然后用干净的抹布擦净。注意擦拭步骤，不使污物扩散。 2.1.2必须采用喷丸（砂）设备，喷射处待图件表面除锈质量达到GB8923Sa2.5,近似白 色金属，表面粗糙度Ry40～80μm范围内，表面清洁度达到St3级（GB8923）。 2.1.3图装件焊缝应用车削法或电动钢丝刷，清除将影响漆膜质量的焊接飞溅物、飞边 毛刺等异物，并按2.1.1清除影响质量的灰尘、右污。 2.1.4采用喷丸（砂）处理表面时，压缩空气必须经过冷却装置及油水分离器处理以保 证压缩空气干燥无油。在工厂封闭式车间内进行。相对湿度不大于85%，金属表面温度不低于5℃。 2.2油箱、油管的材料为不锈钢制件，焊缝应用角向砂轮机打磨平，清理表面污物，擦 拭干净，喷砂（氧化铝材料）粗化。 3、涂装环境条件 3.1本产品设备采用的涂料施工环境条件见表。 产品设备使用涂料施工环境条件表 3.2被涂装低材表面温度大于5℃。 3.3下雨、下雪、下霜及刮大风的天气禁止室外施工。 3.4被涂表面有结露时禁止施工。 3.5被涂表面温度低于3℃禁止施工。 3.6被涂表面受太阳曝晒，表面温度大于40℃不得施工。 3.7漆膜固化过程中有异物飞溅的场合不得施工。 3.8在涂料混合或搅拌中发现有异常时不得施工。 4、油漆的调配
液压油缸的一般设计步骤手册(精选.)
液压油缸的一般设计步骤 液压油缸的一般设计步骤 1）掌握原始资料和设计依据，主要包括：主机的用途和工作条件；工作机构的结构特点、负载状况、行程大小和动作要求；液压系统所选定的工作压力和流量；材料、配件和加工工艺的现实状况；有关的国家标准和技术规范等。 2）根据主机的动作要求选择液压缸的类型和结构形式。 3）根据液压缸所承受的外部载荷作用力，如重力、外部机构运动磨擦力、惯性力和工作载荷，确定液压缸在行程各阶段上负载的变化规律以及必须提供的动力数值。 4）根据液压缸的工作负载和选定的油液工作压力，确定活塞和活塞杆的直径。 5）根据液压缸的运动速度、活塞和活塞杆的直径，确定液压泵的流量。 6）选择缸筒材料，计算外径。
7）选择缸盖的结构形式，计算缸盖与缸筒的连接强度。 8）根据工作行程要求，确定液压缸的最大工作长度L，通常L>=D，D为活塞杆直径。由于活塞杆细长，应进行纵向弯曲强度校核和液压缸的稳定性计算。 9）必要时设计缓冲、排气和防尘等装置。 10）绘制液压缸装配图和零件图。 11）整理设计计算书，审定图样及其它技术文件。 液压缸工作时出现爬行现象的原因及排除方法 1）缸内有空气侵入，应增设排气装置或使液压缸以最大行程快速运动，强迫排除空气。 2）液压缸的端盖处密封圈压得太紧或太松，应调整密封圈使之有适当的松紧度，保证活塞杆能用手来回平稳地拉动而无泄漏。 3）活塞与活塞杆同轴度不好，应校正、调整。 4）液压缸安装后与导轨不平行，应进行调整或重新安装。 5）活塞杆弯曲，应校直活塞杆。 6）活塞杆刚性差，加大活塞杆直径。 7）液压缸运动零件之间间隙过大，应减小配合间隙。 8）液压缸的安装位置偏移，应检查液压缸与导轨的平行度，并校正。

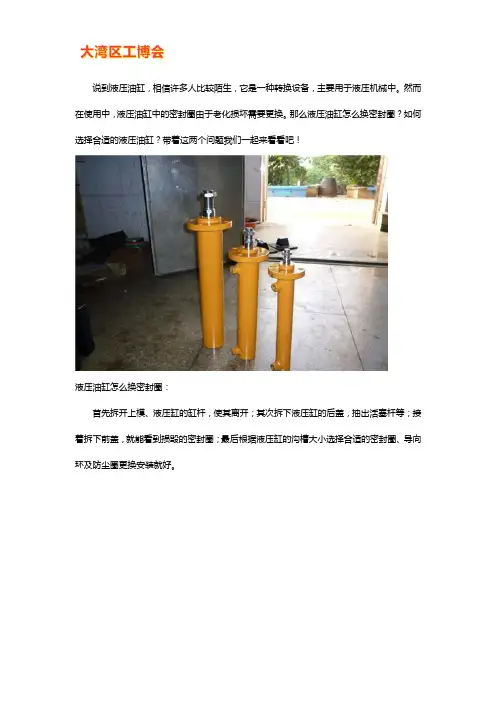

液压机中的密封圈
液压机中的密封圈 液压机简介： 如何更换液压机中的密封圈： 密封圈生活中我们称密封圈，为O型圈与Y型圈，是以他的形状来定，O型密封圈是拥有圆形截面的环行橡胶密封圈.主要用于机械不见在静态条件下避免液体和睦体介质的泄漏.在某些情形下. O型密封圈还能用做轴憧憬复运动和低速旋转运动的动态密封元件.依据不同的条件,可分辨抉择不同的资料与之相适应. O型密封圈通常选用时要尽量选用大截面的O圈.在雷同间隙的情况下. O型密封圈被挤入空隙的体积应该小于其被挤入的最大容许值。 1.首先将上模取液压缸缸杆拆开，使上模取液压缸缸杆脱离。（上模需垫好） 2.单柱液压机液压缸的密封最好不要正在线换，（因为太净，而且相称不容难操做），将液压缸整体拆下（你发的图片看不太清晰，可能是法兰连接的），放于清洁无尘的园地。（拆之前一定要卸压，而且假如液压缸缸杆放于最高位放，该当无相称的办法防行卸压后缸杆坠落）。 3.将液压缸后端盖拆下，抽出塞和塞杆，拆下前端盖，那时，液压缸的密封基本上都能泛起正在你的面前（无的液压缸只有前端盖，道理都差不久未几）。你想换塞杆的密封？塞的密封？端盖上的密封？缓冲安拆的密封？排气阀的密封？ 4.密封无良多多少类，常用的基本无几类：y型圈、yx型圈、v型圈、格来封、斯特封、还无一些组合密封，（o型圈和组合垫就不说了），还无一些取密封共同使用的导向环和防尘圈。看你想换的是哪一处的密封，假如你的经验够丰硕，那么能够自己依照液压缸的密封沟槽尺寸选用和本无密封同规格的密封（市场上做密封的厂家良多，每个厂家的型号都纷歧样，但道理都一样）。假如你不是太相熟，最好觅博业的密封厂家的人来做，并提供指导（无些

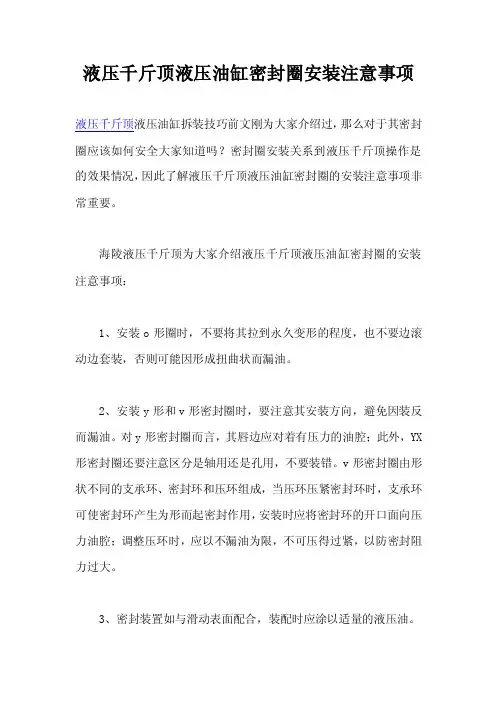

安装液压缸密封圈的方法
安装液压缸密封圈的方法 Prepared on 22 November 2020
安装液压缸密封圈的方法 孔用组合密封圈由O形圈和耐磨环组成(见图1)。由于O形圈弹性较大，安装比较容易;而耐磨环弹性较差，如果直接安装则活塞的各台阶、沟槽容易划伤其密封表面，影响密封效果。为保证耐磨环安装时不被损坏，应采取一定的安装措施。耐磨环主要由填充聚四氟乙烯(PTFE)材料制成，具有耐腐蚀的特性，热膨胀系数较大，故安装前先将其在100℃的油液中浸泡20min，使其逐渐变软，然后用图2所示工装将其装人活塞的沟槽中。 图2所示工装由定位套和涨套组成。定位套头部有5o倒角，用于引导O形圈和耐磨环装人活塞端部沟槽。涨套由弹性较好的65Mn钢经热处理制成，加工成均匀对称的8瓣结构。需要注意的是，加工各瓣底部的小孔时，分度要均匀，铣开各瓣时应使锯口对准小孔的中心，以保证涨套各瓣能均匀涨开。同时各部位都应进行(光滑)倒角，以免损坏密封圈。 每一种规格的密封圈都应有一套对应的工装来保证其装配要求。安装完成后不允许密封圈有折皱、扭曲、划伤和装反的现象存在。 图3所示为液压缸缸筒，缸筒上的螺纹孔常安排在焊接工序之后加工，这样就不可避免地要在螺纹孔出口与缸筒内壁的交界处产生毛刺。为清除毛刺，必须设计制做专用刀具对其进行加工，达到
光滑过渡的目的。专用刀具的结构见图4。使用时，先将刀杆从螺纹孔中插人，然后从侧面将刀头安装在刀杆上，旋转刀杆即可将毛刺除掉并加工出光滑完整的表面。 另一类密封件是聚氨酯材质的Y形密封圈因其具有高硬度、高弹性、耐油、耐磨和耐低温等优点，广泛用于液压油缸中。它的内、外唇根据轴用或孔用可制成不等高形状，以起到密封和自身保护的作用。不等高唇Y形圈，其短唇与密封面接触，滑动摩擦阻力小，耐磨性好，寿命长;长唇与非相对运动表面有较大的预压缩量，工作时不易窜动。 由于聚氨酯材质的Y形圈硬度高、预压缩量大，在安装、更换时常常会造成被挤破、翻卷和咬边等损坏现象，从而起不到应有的密封效果，甚至失效。装配时，我们曾用螺丝刀将密封唇沿缸径往里压;或用细铁丝将密封圈的外唇捆紧，使其外径小于缸的内径，然后将密封圈送入缸内，再将细铁丝抽出。但这两种装法都容易将密封圈划伤，导致密封失效，增加维修时间。针对这种情况，我们用厚的冷轧钢带或铜皮将其剪成长方形，其长度等于Y形圈外径的周长，然后用它将密封圈裹紧，再一点一点地送入液压缸缸筒中，待外唇口全部进入缸筒后再将其抽出，安装效果较好。
液压油缸和系统涂装工艺规范
液压油缸和系统涂装工 艺规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
XXXX有限公司 文件名称：液压油缸、系统涂装工艺规范 文件编号：ZS/QG03-23-2015 文件签章有效/受控状态： 编制 : 技术工艺科 审核： 审批： 修改记录单 液压油缸涂装工艺规范 1、油漆配套方案
油漆配方表 凡需现场焊接的管道，焊缝两侧各50mm，范围内在工厂只涂富锌环氧树脂漆（52）。 2、表面处理 合理的表面处理对涂装的成功使用至关重要。清除油脂及表面污物（如底材上的氧化皮和锈蚀），是金属结构设备表面处理最重要的环节。 液压缸总成、机架、埋件的表面处理 2.1.1液压油钢总成经安装、试验后，其表面总会或多或少沾有油脂、钻孔液等污 物，必须先用溶剂清洗沾有污物的部位，然后用干净的抹布擦净。注意擦拭步骤，不使污物扩散。 2.1.2必须采用喷丸（砂）设备，喷射处待图件表面除锈质量达到,近似白色金属， 表面粗糙度Ry40～80μm范围内，表面清洁度达到St3级（GB8923）。 2.1.3图装件焊缝应用车削法或电动钢丝刷，清除将影响漆膜质量的焊接飞溅物、飞 边毛刺等异物，并按 2.1.4采用喷丸（砂）处理表面时，压缩空气必须经过冷却装置及油水分离器处理以 保证压缩空气干燥无油。在工厂封闭式车间内进行。相对湿度不大于85%，金属表面温度不低于5℃。 油箱、油管的材料为不锈钢制件，焊缝应用角向砂轮机打磨平，清理表面污物，擦拭干净，喷砂（氧化铝材料）粗化。 3、涂装环境条件 本产品设备采用的涂料施工环境条件见表。
液压坝安装
液压坝安装 1、安装技术要点 （1）闸门与墙面结合处贴大理石，垂直度要求±3，平整度+1.5mm. （2）埋件安装前，门槽中的模板等杂物需清理干净，一、二期混凝土接合面应全部凿毛。 （3）该埋件采用二期砼强度不低于C24，一期砼和二期砼的连接插筋为φ16。（4）埋件在安装前应对运输。堆放过程中产生的缺损、变形矫正修补合格后，方准许安装。 （5）各埋件连接处焊后必须磨平，要求密封，表面平整。 （6）埋件埋设时应进行锚固，锚固筋φ16，其数量不少于插筋数的75％，锚固形式应根据现场实际情况确定，搭接施焊长度不小于50mm，且进行位置校正合格后方可浇注二期砼。 （7）闸门埋件安装的允许误差与偏差应符合规范水利水电工程启闭机制造、安装及验收规范》（DL/T5019-94）规定，并满足工程使用要求。 （8）液压启闭机油缸支承座的安装偏差应符合施工图纸的规定。若施工图纸未规定时，油缸支承中心点坐标偏差不大于±2mm；高程偏差不大于±5mm；双吊点液压启闭机的两支承面或支承中心点相对高差不超过±0.5mm。 2、闸门的安装 （1）埋件安装应符合如下规定： 埋件铰座的基础螺栓中心和设计中心的位置偏差应不大于1mm。 对孔口中心线与底槛中心偏差±5mm。 高程，底槛为±5mm。 底槛的工作表面一端对另一端的高差为2mm。 底槛平面度为2mm，止水板的平面度为2mm，胸墙的平面度为2mm。 组合错位，底槛为1mm，止水板0.5mm，胸墙1mm。 支铰座安装时铰座中线里程、高程和对孔中心线距离的极限偏差为±1.5mm。 应首先安装支铰座埋件。埋件安装工作结束，并经监理人检查认可后才能允许浇筑二期混凝土。在二期混凝土的强度达到施工图纸要求，并检查各铰座中心孔同心度符合规定后，才允许将门叶连接。液压坝水封装置安装允许偏差和水封橡皮的质量要求，止水橡皮的物理机械性能应符合标准要求。止水橡皮的螺孔位置与门叶及
液压密封件的结构形式及密封机理
液压密封件的结构形式及密封机理 文章来源于：https://www.360docs.net/doc/2e5776192.html, 常用的自封式压紧型液压密封件主要是○形密封圈，圆形密封圈和方形密封圈等，它们具有结构简单、易于制造、成本低廉等优点，因此它们是液压传动系统中广泛应用的动密封元件和静密封元件。它们安装在密封槽内通常产生１０—２５％的径向压缩变形，并对密封表面产生较高地初始接触应力，从而阻止无压力液体的泄漏。 液压缸工作时，压力液体挤压自封式压紧型液压密封件，使之进一步变形，并对密封表面产生较大的随压力液体的压力，严格地说应为压强。增高而增高的附加接触应力，并与初始接触应力一起共同阻止压力液体的泄漏。但当工作压力大于１０Ｍｐａ时，为了避免合成橡胶质自封式压紧型液压密封件的一部分被挤入密封间隙而在液压缸往复运动中被切掉而造成泄漏，须在合成橡胶质自封式压紧型液压密封件的受压侧各设置一合成树脂挡圈，如尼龙挡圈、聚甲醛挡圈和填充聚四氟乙烯挡圈。 由于合成橡胶质自封式压紧型液压密封件工作时具有较大的压缩变形，因此其静摩擦阻力特别大，通常为其动摩擦阻力的两倍多。如此大的静摩擦阻力在一些低压液压传动系统中势必造成低压爬行及操作困难等不良现象，这正是自封式压紧型液压密封件很小单独用作动密封件的原因。 唇型密封件 目前，陶瓷工厂液压机械设备液压缸常用的液压组合密封件主要是由○形密封圈与方形密封圈、Ｕ形密封圈、Ｙ形密封圈、ＹＸ形密封圈及其他特殊形状的液压密封圈的叠加使用构成的 Ｖ形密封圈 Ｖ形密封圈的密封性能较好，可根据工作压力的大小来确定所用密封圈的数目，通常须借助于压盖的调整来补偿密封圈的磨损量，其致命的弱点是结构复杂，通常须由支承环、密封圈和压环三部分组成，其摩擦阻力较大并随工作压力和密封圈数目的增大而增大。因此Ｖ形密封圈仅适宜于运动速度较低而工作压力较高的液压缸采用 Ｕ形密封圈 Ｕ形密封圈的密封性能较好，但单独使用是极易翻滚，因此需与锡青铜质支承环配套使用，其摩擦阻力较大并随工作压力的升高而增大。因此Ｕ形密封圈仅适宜于工作压力较低或运动速度较低的液压缸采用。
液压缸装配出厂试验规范
工程液压缸装配 试验出厂工艺规范 一、设备及工量具、装配工装： 1、粗、精洗工作台；外滑环加热装置；无水空压机；烘干机等。 2、各引进套、装配器、整形器等装配工装。 3、各类清洗工具、去毛刺工具、砂纸、油石、抛光膏（粉）、面粉等。 二、准备 1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。未经检查合格的零配件不得进入装配。 2、清理： A：检查并最终清除所有机加工零件、标准件、塑料件、橡胶件飞边、毛刺、锈迹。活塞杆应擦拭干净并检查是否有掉铬、碰伤现象，缸筒油口倒角及毛刺应特别注意。清除时，零件不能有损伤，同时复查各零件外观是否合格； B：密封件应小心拆除保护装置； 3、清洁： A：清洗前用压缩空气吹净工作台及待装配零件各部位的异物，再用煤油（密封件不用燃油清洗）或清洗剂清洗干净。要注意缸筒内孔、缸头各内孔、活塞、导向套各油槽的细小异物；有螺纹的零件应用和好的面团进行粘连去除污物。B：清洗后要用压缩空气将零件吹干或烘干； C：采用干式装配的零件进行干燥处理； D：所有待装配的零件清洗、清理后都要放置在装配点的干净工位器具上； E：清理、清洗所有装配工具、工装。 4、要求： A：部装前、自检时严禁带线手套、帆布手套；部装中允许带绵质薄手套。 B：所有零部件必须先行自检，然后通知检验进行检查，合格后方可进行下一步组装。 5、零件检验 装配钳工做好自检工作，再向检验员提请检查。装配检验员必须按上述要求进行巡检和完工检查。 三、组装 1、组装活塞：分别装配活塞密封组件和支承环；活塞密封（材料为填充PTFE
必须在50°C～60°C的油温中浸泡后才可装配）装配后必须进行整形。活塞为螺纹式时，将0形圈装入内台阶孔的O形圈槽内。 2、组装导向套： 分别装配轴用组合密封、Y型密封圈、防尘圈（或支承环）和O型圈，组装导向套必须采用干式装配。 3、组装活塞杆： A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。整体焊接式活塞 杆，须先装导向套组件，再装活塞组件。 B：活塞杆小端为螺纹式：将活塞组件旋入活塞杆上拧紧到位，注意不能损伤O 形圈，然后装锁紧螺母压紧（装配前清除紧定螺钉孔的油脂），装钢球、紧定螺钉（装配前涂紧固胶）。整体焊接式活塞杆，须先装导向套组件，再装活塞组件。C：活塞杆杆端为叉头时，最后装叉头。 4、缸体组装： A：缸体为卡键式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件（注意装配导向套时若O型圈过油口，必须用堵塞堵住油口以免损坏密封件）。 B：缸体为法兰式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、弹垫、螺钉（螺栓），按装配图拧紧力矩要求拧紧螺钉（螺栓）。螺钉、螺栓须按拧紧力矩表的拧紧力矩紧固。特殊油缸按图纸的技术要求执行。 C：缸体为螺纹式：将已组装好的活塞杆装入缸体，再按图纸要求装螺纹式导向套，拧紧。配钻紧定螺钉孔，清除铁屑，抹紧固胶，装紧定螺钉拧紧。 5、装配过程中的要求 A：保护零件的已加工面的尺寸精度和表面粗糙度，夹持零件要加垫软金属垫块，装拆要用规定的装配工具，在装配的全过程中，不能对零件（组件、部件）进行有损锤击和切削加工，禁止使用如锉刀、刮刀、油石等切削刀具。个别需要进行配制、配研组装的零件完工后，要在指定的工位清洁被研制零件的各表面。B：保持各密封件在装配过程中的正确位置和形状，密封件的表面不得出现划伤、拉毛、切边等损伤。 C：保证零部件的配合性质，对过盈配合的固紧零件须注意公差要求，对间隙配合的运动零件要保证运动灵活。如：关节轴承须转动灵活、衬套须紧固等。 D：配合件和紧固件所用的螺钉、螺母、定位销等在装配时须涂上机油且保证按
安装液压缸密封圈过程中存在的问题及措施
安装液压缸密封圈过程中存在的问题及措施 目前，市场上的一些推土机、挖掘机、装载机等液压工程机械经常出现液压缸漏油事故，有的更换密封圈才一个多星期就出现漏油.其主要原因除了与机械本身的质量有关外，还与维修工的水平和维修质量有关。由于施工现场大都离维修基地较远 .作为执行机构的液压缸密封件一且损坏，更换其密封件的工作一般是在虑工现场进行.笔者发现，在安装液压缸密封圈过程中，存在如下情况： 1. 橡胶或塑料密封件用柴油或煤油泡洗后，未经擦干或用液压油浸泡就装上 . 由于柴油或煤油是有机溶荆.对橡胶和塑料有硬化作用，使密封件过早老化 .失去密封机能. 2. 现场装配时，清洁不够，拖泥带沙.造成密封件兜f 伤，甚至划伤缸壁。也污染了液压油 . 3. 装配时粗心，将唇形密封装反，失去密封作用 . 4 装配时，不注意液压缸筒倒角的锐边 .用力挤压，造成密封件切边.或者用锐器按压密封件时不小心，造成密封件破损. 液压工程机械的工作环境比较恶劣。载荷重冲击力大，液压缸密封件的损坏，势必造成工作机械的输出力不足，降低其使用效辜甚至引起故障.根据本公司近千台液压工程机械工况统计资料表明.液压工程帆槭的敏障有30 %左右是由液压缸的密封件损坏引起的.以上现象的发生，是由于一些维修人员对液压密封知识缺乏了解、装配工艺不当或粗心所致，人为地缩短密封件使用寿命，提高了液压工程机械的故障率.直接影响工程施工进程. 针对以上情况，我们采取了一些措施，降循维謦过程中人为造成的故障率： 1 加强技术管理。利用到各施工点进行设备訇检的机会对设备管理与维修人员强调换装液压缸密封件的技术要领和应注意的事项. 2. 强调维修质量对液压工程机械使用的重要性.任何粗心和缺乏责任心的维修行为将直接影响液压工程机械顺利使用，对于精度、清洁度要求较高的液压缸及其它液压部件，装配时.一定要清洁干净 ; 缸沿倒角有锐边，要用细沙纸打唐圆滑 ;不能用带有锐角的辅助工具来挤压密封件 . 3. 大力开展液压技术培训.把液压基础理论知识和工作中实际同题相结合讲授，既提高了工人的素质，又解决了实际问题.经过采取一系列技术管理和监督措施，实践表明，维修人员对液压工程机械维修的技术规范性大大提高，液压缸漏油事故明显降低，减少了液压工程机械的故障率 .
液压油缸怎么安装
液压油缸怎么安装，起始安装角度？ 这样的油缸往往是带液压锁的。先接是油管，先排气：使排油端缸内的排油孔处于最高位置，操纵阀排油；然后使另一端排油在最高位置，通油排气。这样的操作反复数次。将油缸行程缩至最小，插上一端的肖子，将平台支起来，使其略高于最小高度。支平稳后，微动油缸，插入另一端的肖子。上好锁紧件就行了。 液压油缸型号表示方法 (1)液压传动的工作原理如图所示的磨床工作台液压传动原理图，液压泵3由电动机带动，从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6，换向阀6的阀芯有不同的工作位置(图中有三个工作位置)，因此通路情况不同，当阀芯处于中间位置时，阀口P．A、B．T互不相通．通向液压缸的油路被堵死，液压缸不通压力油，所以工作台停止不动；若将阀芯向右推（右端工作位置），这时阀口P和A，B和T相通，压力油经P口流人换向阀6，经A口流入液压缸8的左腔，活塞9在液压缸左腔压力油的推动下带动工作台10向右移动；液压缸右腔的油液通过换向阀6的b口流入到换向阀6，又经回油口T流回油箱1；若将换向阀6的阀芯向左推(左端工作位置)，活塞带动工作台向左移动；因此换向阀6的工作位置不同的，就能不断改变压力油的通路，使液压缸不断换向，以实现工作台所需要的往复运动。
根据加工要求的不同，工作台的移动速度可通过节流阀4来调节，利用改变节流阀开口的大小来调节通过节流阀的流量，以控制工作台的运动速度。 工作台运动时，由于工作情况不同，要克服的阻力也不同，不同的阻力都是由液压泵输出油液的压力能来克服的，系统的压力可通过溢流阀5调节。当系统中的油压升高到梢高于溢流阀的调定压力时，溢流阀上的钢球被顶开，油液经溢流阀排回油箱。这时油压不再升高，维持定值。 为保持油液的浦洁，设置有过滤器，将油液中的污物杂质去掉，使系统工作正常。 总之，液压传动的工作原理是利用液体的压力能来传递动力的；利用执行元件将液体的压力能转换为机械能，驱动工作部件运动。液正系统工作，必须对油液压力、流量、方向进行控制与调节，以满足工作部件在力、速度和方向上的要求。 （2）液压系统的组成一个完整的液压系统主要由以下五部分组成； 1）动力装置它供给液压系统压力，并将电动机输出的机械能转换为油液的压力能，从而推动整个液压系统工作．如图中液压泵3就是动力装置，将油液从油箱1中吸人，再输送给系统． 2）执行元件；它包括液压缸和液压马达，用以将液体的压力能转换为机械能，以驱动工作部件运动；图中8是液压缸，在压力油的推动下，带动磨床工作台做直线运动； 3)控制调节装置包括各种阀类，如压力阀、流量阀和方向阀等．用来控制液压系统的液体压力、流量(流速)，和液流的方向，以保证执行元件完成
液压油缸拆装操作规程
液压机油缸拆装操作规程操作标准 一拆装规程 1.拆卸液压油缸前，应使液压回路卸压，否则，当把与油缸相联接的油管拧松时，回路中的高压油会迅速喷出。液压回来卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷，然后切断电源或切断动力源，使液压装置停止运转。 2.拆卸时应防止损伤活塞杆顶端螺纹，油口螺纹和活塞杆表面、缸套内壁等。为了防止活塞杆等细长件弯曲或变形，放置时应用垫木支承均衡。 3.拆卸是要按顺序进行，由于各种液压缸结构和大小不尽相同，拆卸顺序也稍有不同。一般放掉油缸两腔的油液，然后拆卸缸盖，最后拆卸活塞与活塞杆。在拆卸液压缸的缸盖时，对于内卡键式联接的卡键或卡环要使用专用工具，禁止使用扁铲；对于法兰式端盖必须用螺钉顶出，不允许锤击或硬撬。在活塞和活塞杆难以抽出时，不可强行打出，应先查明原因再进行拆卸。 4.拆卸前后要设法创造条件防止液压缸的零件被周围的灰尘和杂质污染。例如，拆卸时应尽量在干净的环境下进行；拆卸后所有零件要用塑料布盖好，不要用棉布或其他工作用布覆盖。 5.油缸拆卸后要认真检查，以确定哪些零件可以继续使用，哪些零件可以修理后再用，哪些零件必须更换。 6.装配前必须对各零件仔细清洗。 7.要正确安装各处的密封装置。
8.螺纹联接件拧紧时应使用专用扳手，扭力矩应符合标准符合标准要求。 9.活塞与活塞杆装配后，须设法测量其同轴度和在全长上的直线度是否超差。 10.装配完毕后，活塞组件移动时应无阻滞感和阻力大小不均等现象。 11.液压缸向主机上安装时，进出油口接头必须加上密封圈并紧固好，以防漏油。 12.按要求装配好后，应在低压情况下进行几次往复运动，以排除缸内气体。 二污染控制 1.液压件装配采用“干装配”法，即清洗后的零件，为了不使清洗液留住零件的表面而影响装配质量，应在零件表面干燥后再进行装配。 2.液压件装配时，如需打击，禁止使用铁制榔头敲打，可以用木锤、橡皮锤、铜锤和铜棒。 3.装配时不准戴手套，不准用纤维织品擦拭安装面，以防纤维类脏物侵入阀内。 4.已装配完的液压元件，组件暂不进行组装时，应将它们的所有油口用塑料塞子堵住。
液压缸常用的密封方法
液压缸常用的密封方法 液压缸中需要密封的部位有：活塞、活塞杆和端盖等处。今天来介绍一下最常用的密封方法有哪几种： （一）间隙密封 这是依靠两运动件配合面间保持一很小的间隙，使其产生液体摩擦阻力来防止泄漏的一种密封方法。用该方法密封，只适于直径较小、压力较低的液压缸与活塞间密封。为了提高间隙密封的效果，在活塞上开几条环形槽,这些环形槽的作用有两方面，一是提高间隙密封的效果，当油液从高压腔向低压腔泄漏时,由于油路截面突然改变，在小槽内形成旋涡而产生阻力，于是使油液的泄漏量减少；另一是阻止活塞轴线的偏移，从而有利于保持配合间隙，保证润滑效果，减少活塞与缸壁的磨损，增加间隙密封性能。 （二）橡胶密封圈密封 按密封圈的结构形式不同有Ｏ型、Ｙ型、Yx型和Ｖ型密封圈，Ｏ形密封圈密封原理是依靠Ｏ形密封圈的预压缩，消除间隙而实现密封。Ｙ型、Yx型和Ｖ型密封圈是依靠密封圈的唇口受液压力作用变形，使唇口贴紧密封面而进行密封，液压力越高，唇边贴得越紧，并具有磨损后自动补偿的能力。 （三）橡塑组合密封装置 由O型密封圈和聚四氟乙烯做成的格来圈或斯特圈组合而成。这种组合密封装置是利用O型密封圈的良好弹性变形性能，通过预压缩所产生的预压力将格来圈或斯特圈紧贴在密封面上起密封作用。O型密封圈不与密封面直接接触，不存在磨损、扭转、啃伤等问题，而与密封面接触的格来圈或斯特圈为聚四氟乙烯塑料，不仅具有极低的摩擦因素（0.02～0.04，仅为橡胶的1/10），而且动、静摩擦因素相当接近。此外因具有自润滑性，与金属组成摩擦付时不易粘着；启动摩擦力小，不存在橡胶密封低速时的爬行现象。此种密封不紧密封可靠、摩擦力低而稳定，而且使用寿命比普通橡胶密封高百倍，应用日益广泛。
液压油缸装配工艺规范
液压缸装配工艺规定 液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求；适用于液压缸产品的装配；除产品图样、技术文件和订货技术条件有特殊要求外，均应符合本部分规定。 1、拆卸： a)拆卸液压油缸之前，应确保液压回路卸压（通常活塞不在两个极 端）。然后切断电源及切断动力源，使液压装置停止运行。 a)拆卸时应防止损伤活塞杆表面、缸套内壁等。为了防止活塞杆等细 长件弯曲或变形，放置时应用垫木支承均衡。 b)拆卸时要按顺序。由于各种液压缸结构和大小不尽相同，拆卸顺序 也稍有不同。一般应放掉油缸油液，然后拆卸缸盖，最后拆卸活塞 进行拆卸。 c)拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。例如，拆 卸时应尽量在干净的环境下进行；拆卸后所有零件要用干净的塑料布盖好，不要用棉布或其他工作用布覆盖。 d)拆检后再装配油缸时，经检查无破损的密封件可以允许再使用一 e)拆卸人员对拆卸过程安全与质量负责。 2、清洗：
a)清洗液每周一次过滤，必要时更换。 b)输送介质的孔要用照明法或通气法或液体检查是否畅通。 c)所有螺纹油口必须用丝锥重攻。 d)密封件及其它外购件清洗（柴油洗，吹干）。 e)装配环境必须清洁。 f)零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、 锈蚀、切屑、砂粒、灰尘和油污等。 g)清洗各零件时必须戴胶质密封手套。 h)清洗人员对清洗液清洁度、装配件清洁度负责。 i)装配人员对装配环境卫生负责。 3、油缸零件装配要求： a)过度用力将使零件产生变形，特别 是用钢棒等敲打缸体、密封法兰等；装配前对零件进行仔细检查，装配时应将零件蘸少许液压油，轻轻压入。 b)要正确安装各处的密封装置。 ①安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套 装，否则可能因形成扭曲状而漏油。 ②安装Yx形密封圈时，要注意其安装方向避免因装反而漏油。③密封 装置如与滑动表面配合，装配时应涂以适量的液压油。 c)螺纹紧固时严禁打击或使用不合适的旋具与扳手。紧固后各部件不 得损伤且满足规定扭矩要求。 d)试验前，清点各装配件是否都倒位，各连接是否正确，正确无误时，

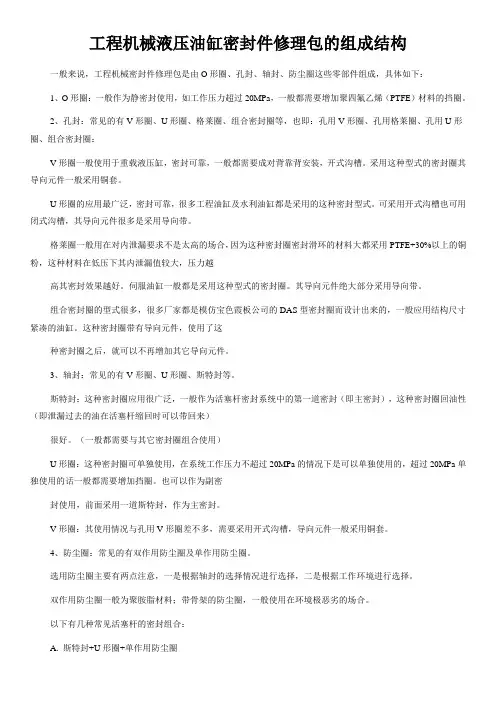

密封圈的使用
密封圈的使用 V型密封圈 是一种轴向作用的弹性橡胶密封圈，用作转轴无压密封。密封唇有较好的活动性和适应性，可补偿较大的公差和角度偏差，可防止内部油脂或油液向外漏泄，也可防止外界的溅水或尘埃的侵入。 V型密封圈 O型密封圈 主要用于静密封和往复运动密封。用于旋转运动密封时，仅限于低速回转密封装置。 矩型密封圈 一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。 Y型密封圈 广泛应用于往复动密封装置中。 另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。 孔用YX型密封圈 简单描述 产品用途：用于往复运动液压油缸中活塞的密封。适用范围：TPU：一般液压缸、通用设备液压缸。 CPU：工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶 产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃ CPU：-40～+120℃ 工作压力：≤32Mpa 工作介质：液压油、乳化液
