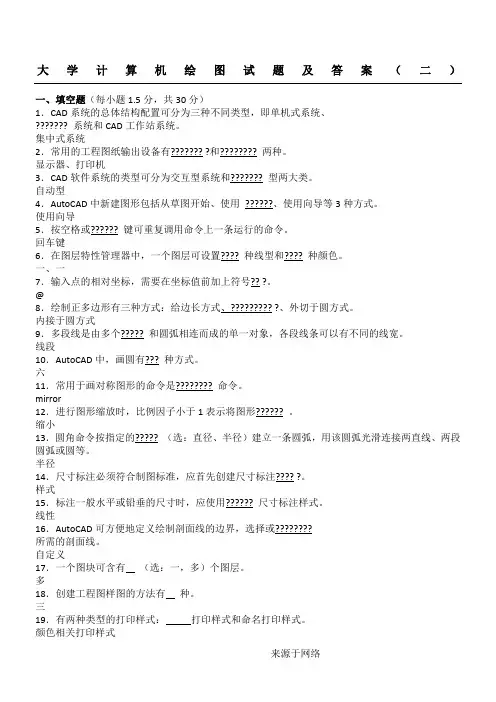

大学计算机绘图试题及答案(二)

大学计算机绘图试题及答案（二）

一、填空题（每小题1.5分，共30分）

1．CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统

2．常用的工程图纸输出设备有和两种。

显示器、打印机

3．CAD软件系统的类型可分为交互型系统和型两大类。

自动型

4．AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导

5．按空格或键可重复调用命令上一条运行的命令。

回车键

6．在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一

7．输入点的相对坐标，需要在坐标值前加上符号。

@

8．绘制正多边形有三种方式：给边长方式、、外切于圆方式。

内接于圆方式

9．多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽。

线段

10．AutoCAD中，画圆有种方式。

六

11．常用于画对称图形的命令是命令。

mirror

12．进行图形缩放时，比例因子小于1表示将图形。

缩小

13．圆角命令按指定的（选：直径、半径）建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。

半径

14．尺寸标注必须符合制图标准，应首先创建尺寸标注。

样式

15．标注一般水平或铅垂的尺寸时，应使用尺寸标注样式。

线性

16．AutoCAD可方便地定义绘制剖面线的边界，选择或

所需的剖面线。

自定义

17．一个图块可含有（选：一，多）个图层。

多

18．创建工程图样图的方法有种。

三

19．有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式

20．环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图

二、选择题（每小题2分，共20分）

1．属于图形输入设备的是 1 。

（1）扫描仪（2）显示器

（3）打印机（4）绘图仪

2．不属于AutoCAD默认工具栏的是 3 工具栏。

（1）标准（2）绘图

（3）标注（4）修改

3．要取消AutoCAD命令，应按下 3 。

（1）Ctrl+A （2）Ctrl+X

（3）Esc （4）Alt+A

4．要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。（1）小写字母（2）大写字母

（3）或A或B或两者结合（4）不能通过键盘输入命令

5．“旋转”命令用于将对象绕 2 旋转。

（1）原点（2）任意指定点

（3）随机点（4）屏幕中心

6．若想精确地从现有圆的圆心处开始绘制直线，应使用 2 工具。

（1）参考捕捉（2）对象捕捉

（3）对象追踪（4）几何计算

7．要标注图中倾斜尺寸，应使用 2 尺寸标注方式。

（1）线性（2）对齐

（3）坐标（4）角度

8．剖面线的类型可以为 4 。

（1）预定义（2）自定义

（3）用户定义（4）以上都是

9．在一张大的工程图中要迅速查看到所需部分，可以使用 3 视图。

（1）主（2）附

（3）鸟瞰（4）左

10．在 1 和打印对话框中，可以选择并设置输出设备。

（1）页面设置（2）草图设置

（3）打印样式管理器（4）打印预览

三、问答题（每小题7分，共35分）

1．什么是透明命令？举例说明如何运行透明命令？

透明命令是在不中断其他命令的情况下被执行的命令。

例如zoom命令就是一个典型的透明命令，可以在执行其它命令的过程中通过加“ '”符号（如'z ）方式调用它。

2．在AutoCAD中，点的输入方式有哪几种？

点的输入方式有2种，可以使用绝对坐标和相对坐标两种方式输入（通过键盘在命令行中输入精确的数值，可以指定一个二维点的坐标值）。

3．说明尺寸标注的步骤。

（1）尺寸的标注形式。例如起止符号是用箭头还是使用45°例如起止符号是用箭头还是使用45°短线？尺寸线是连通的还是中间断开的？尺寸界线伸出尺寸线多少？在AutoCAD中有关尺寸标注的4个要素之间的这些关系和形式是由AutoCAD中有关尺寸标注的4 尺寸变量控制的，可以通过修改尺寸变量的值对标注形式加以调节。（2）尺寸的注写操作。（3）尺寸的编辑修改。对于已经标注了的尺寸，免不了要作形式、位置或尺寸数字方面的修改，AutoCAD提供了编辑修改已注尺寸的操作命令。

4．创建样图是AutoCAD的重要功能之一，它包括哪些内容？

（1）绘图环境，包括用“选项”对话框修改系统配置、用“单位控制”对话框确定绘图单位、用LIMITS命令选图幅、LIMITS命令选图幅、用ZOOM命令使整张图全屏显示、ZOOM命令使整张图全屏显示、用“辅助绘图工具”对话框设置辅助绘图工具模式（包括固定捕捉设置和极轴设置）、用LTSCALE命令设全局线型比例、LTSCALE命令设全局线型比例、用LAYER命令建图层，设线型、颜色、线宽、LAYER 命令建图层，设线型、颜色、线宽、用STYLE命令设置所需的文字样式、STYLE 命令设置所需的文字样式、用PLINE命令画图框、标题栏（不注写具体内容）、（2）设置所需的尺寸标注样式、3）创建所需的图块（样图中图块应用BLOCK

命令来创建）（4）创建所需的“工具选项板”。

5．说明按比例1:50绘制工程图的步骤。

方法一：把一切实际尺寸均以1：50的比例换算到图纸上的尺寸。如A1 图框在CAD 中即绘制841×594单位；按1:50 比例绘制3300mm×5400mm 的楼梯间，即在图中绘制66×108 单位；然后打印出来。注意：工程图上所有标注的尺寸仍是原始尺寸，与比例1：50无关。

方法二：绘制图形线条时不考虑比例。如对3300mm×5400mm 的楼梯间，即在图中绘制3300×5400 单位，然后在打印的时候，设置1：50的比例即可。注意：工程图上所有标注的尺寸仍是原始尺寸，与比例1：50无关。

四、绘图分析题（15分）

试说明如图所示洗涤槽的绘图步骤。

（1）建立图层、文字样式、标注样式等。

（2）绘制基准线。

（3）绘制图形内大矩形，并进行圆角修剪。并绘制直线。

（4）绘制图形内两个小矩形，并进行圆角修剪。同时画里面的小圆。

（5）绘制两小圆。

（6）完善细节，对图形进行标注。
