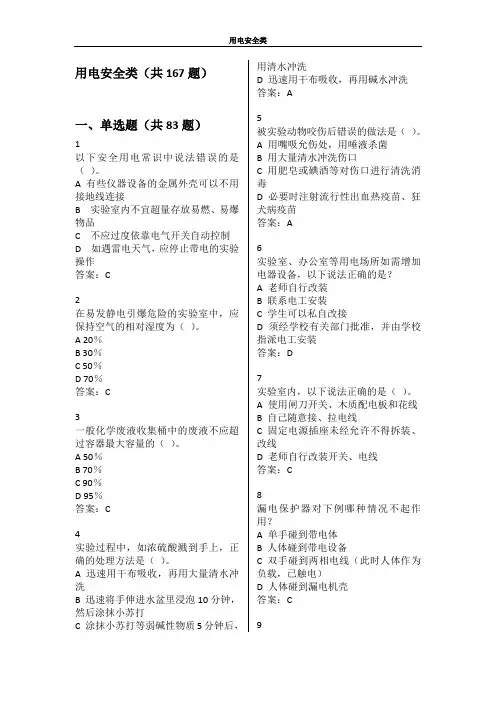

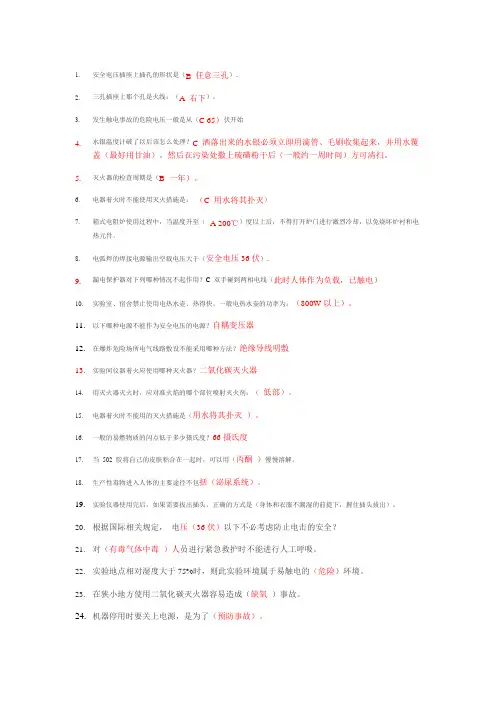

实验室安全考试电气类试题

电气防火

危险装置的使用

1. 前言

在实验室所使用的各种装置，如电气装置，机械装置，高压装置，高温、低温装置，玻璃

器具等，如果操作错误，都有可能发生危险并受伤害，特别是可能发生重大事故的装置，

必须熟悉其操作方法并严格遵循。使用这些装置时，一般应注意如下事项：

1).使用的能量越高，其装置的危险性就越大。使用高温、高压、高压电、高速度及高负荷之类装置时，必须做好充分的防护措施，谨慎地进行操作。

2).对不了解其性能的装置，使用时要认真进行仔细的准备，尽可能逐个核对装置的各个部份。

3).要求熟练地进行操作的装置，应在掌握其基本操作之后，才能进行操作。随随便便的进行操作，容易引起大事故。

4).装置使用后要收拾妥善。如果发现有不妥当的地方，必须马上进行修理，或者把情况告知下次的使用者。

2. 电气装置

2.1 触电

从触电原因来看，多为电器漏电，而使用者又不知道的情况下触电的。漏电的原因如各种

电器故障，绝缘层损坏，受潮等。因此在使用电器时，要特别注意检查电器是否正常。关

于触电一般应注意的事项

防止触电

1).不要接触或靠近电压高、电流大的带电或通电部位。对这些部位，要用绝缘物把它遮盖起来。

2).电气设备要全部安装地线。对电压高、电流大的设备，要使其接地电阻在几个欧姆以下。

3).直接接触带电或通电部位时，要穿上绝缘胶靴及戴橡皮手套等防护用具。不过，通常除非妨碍操作，否则要切断电源，用验电工具或接地棒检查设备，证实确不带电后，才进行

作业。对电容器之类装置，虽然切断了电源，有时还会存留静电荷，因而要加以注意。

4).对使用高电压、大电流的实验，不要由一个人单独进行，至少要由2～3人以上进行操作。并要明确操作场合的安全信号系统。

5).为了防止电气设备漏电，要经常清除沾在设备上的脏物或油污，设备的周围也要保持清洁。对于没有防潮保护的电器尽量使保持干燥。

6).要经常整理实验室，以防即使因触电跌倒了，也能确保人身安全。同时，在高空进行作业时，要配戴安全带之类用具。

7)引发电气火灾的初始原因是线路或设备过电流运行。

发生触电事故时的应急措施

1).迅速切断电源。如果不能切断电源时，要用干木条或戴上绝缘橡皮手套等东西，把触电者拉离电源。

2).把触电者迅速转移到附近适当的地方，解开衣服，使其全身舒展。

3).不管有无外伤或烧伤，都要立刻找医生处理。

4).如果触电者处于休克状态，并且心脏停跳或停止呼吸时，要毫不迟疑地立即施行人工呼吸或心脏按摩。即使乍一看认为不可能救活了，也要送往医疗部门至少继续抢救数小时，不要轻易作出不可救活的结论。

［事故例子］用干燥的手接触电压较低的通电设备没有什么感觉，而用湿手摸时，受到猛烈的电击（因湿皮肤与干燥皮肤的电阻不同之故）。◆因设备发生故障，切断电源开关进行修理时，其它人不了解情况，合上开关致使触电。

2.2 电气灾害

由电所引起的灾害，有火灾和爆炸。其主要起因，可举出如表2—4所列的各种因素。

表2—4 引起电气灾害的主要原因

发生上述情况时，如果在其周围附近放有可燃性、易燃性物质，或者有可燃性气体及粉尘等东西存在时，即会发生火灾或爆炸。

关于防止火灾、爆炸事故一般应注意的事项

1).定期检查设备的绝缘情况，力争及早发现漏电并予消除。同时，认真进行设备的安全检查。

2).在开关或发热设备的附近，不要放置易燃性或可燃性的物质。

3).要注意防止室内充满可燃性气体或粉尘之类物质。不得已在充满上述气体或粉尘的情况下进行实验时，必须安装防爆装置或危险警报器。

4).绝缘性能高的塑料之类物质，由于会产生静电作用，容易发生放电火花。故应考虑将其导体化或接上地线，以减少带电量。

5).在实验之前，要预先考虑到停电、停水时的相应措施。

发生火灾时应注意的事项

1).由于发生电气事故而引起火灾时，除非有特殊情况，否则要立即切断电源，然后才开始灭火。

2).因特殊情况，需要在通电的情况下直接灭火时，由于用水灭火有发生触电的危险，故应用粉末灭火器或二氧化碳之类灭火器进行灭火。

3).对于若发生灾害时不能切断电源进行灭火的场合，为了防备事故的发生，必须预先制订相应的特别对策。

表2—5 使用电气装置应注意的事项

［事故例子］在实验桌上，把刚加热完的电热器的电源开关断开，检查时没有发现异常现象。但回宿舍后不久，即发生火灾（因木质实验桌，由于电热器加热时积蓄热量，表面炭化而里层却着火，其后，火从裂缝慢慢扩大所致）。◆打扫配电盘时，剥落了油漆，其后合上开关，引起有机溶剂着火及爆炸。

家用电器安全知识

1、电视机

（1）要放在良好的通风散热处。

（2）不要用遥控器长期关闭电视。

（3）雷雨天尽量少看电视，不要使用室外天线。

（4）控制电视荧屏的亮度和音量。

（5）不要频繁开、关，以延长显像管的使用寿命。

2、电冰箱

（1）不可将汽油、酒精、胶粘制等易燃、易爆物品放入冰箱，以免引起爆炸。

（2）不能在有可燃性气体的环境中使用。

（3）要经常检查制冷系统管路的密封性，避免制冷剂泄漏。

（4）冰箱的开门时间尽量少而短。

（5）箱内温度调节适宜。

（6）食品和箱壁之间应留有10毫米以上空隙，以利箱内冷空气对流使箱内温度均匀稳定。

（7）食物自然冷却至室温再放入冰箱。

（8）当霜积至5毫米厚以上时就应除霜。

（9）冰箱应尽可能放置在以通风背阴的地方为好。

（10）冷冻的食品，在准备食用前最好有计划地把它转至冷藏室解冻。

(10)装用漏电保护器的基本安保措施

3、电熨斗

（1）不要盲目使用大功率的电熨斗。

（2）制做安全保险的熨斗支架。电熨斗离开台面约20厘米，以免遭火患。

（3）要养成“人离开，拔插头；暂不用，熨斗竖”的好习惯。

（4）待放凉后再收藏。

4、电风扇

（1）严格控制电风扇的使用时间。

（2）每年启用电风扇时，应向电机加油孔中滴制机油，使转动摩擦部位保持润滑，不致产生高温；平时经常用干净抹布揩擦电机，去除沾附在外壳上的灰尘。

（3）不在有易爆易燃物品的场所使用。

（4）必须使用三芯插头，保证外壳有良好的接地。

（5）用高速档启动。

（6）根据需要尽量使用中档或慢档。

（7）风扇的放置位置最好是便于空气流通的门、窗旁边，提高降温效果。

5、空调器

（1）空调器开机前，应查看有无螺丝松动，防止意外。

（2）空调器应安装保护装置，万一发生故障，熔断器切断电源。

（3）不得改装空调器，增加其使用功能。

（4）空调器的电度表和导线应留有足够的余量，防超负荷。

（5）空调器必须采取接地或接零保护。

（6）空调器周围不得堆放易燃物品。

（7）不能频繁启动压缩机。

（8）控制好开机和使用中的状态设定。

（9）选择适宜出风角度。

（10）定期清扫滤清器网眼，半月左右清扫一次。

（11）尽量少开门窗，使用厚质、透光的窗帘减少房间内外热量交换。

6、电热毯

（1）购买电热毯时应把好质量关。

（2）敷设直线型电线的电热毯，不能用在“席梦思”、沙发床，钢丝床、弹簧床等伸缩性较大的床上。

（3）不能折叠起来使用。

（4）离家外出或停电时，必须拔下电源线插头。

（5）电热毯在使用和收存过程中，应注意防止电热线因折叠疲劳而断裂。

（6）被尿湿或弄脏的电热毯，不能用手揉搓洗涤，否则会损坏电热线绝缘层或折断电热线。电热毯的平均使用寿命为5年左右。

7、洗衣机

（1）洗涤物要相对集中。

（2）强洗不但省电，还可以延长机器部件的使用寿命。

（3）对普通洗衣机，脱水时间选择1分多钟为宜。

8、如何节省电费

目前，市区许多居民家庭安装了分时计量电表，实行分时段收费。8：00-21：00按0.55元/度、21：00-8：00按0.32元/度收取电费（价格及分时段已市供电公司公布的为准）。节省电费最直接和最有效的措施是：居民尽可能将大功率电器、设备安排在21：00-8：00使用，如洗衣机、电水壶、电熨斗等。这样做可以一举三得：一节省了电费支出，二缓解了供用电紧张的矛盾，减少了限电拉路，三有利于电网安全。

电气安全知识常见问题

1 什么是安全电压？

安全电压是为了防止触电事故，而采用由特定电源供电的电压系列，根据环境，人员和使用方式，我国规定安全电压是42伏，36伏，24伏，12伏，和6伏5种，常用安全电压是36伏，12伏。

截面积为2.5平方毫米的铜芯导线，允许通过的长期电流为16-25A。

2 高压与低压是怎么划分的？

高压：凡对地电压在250伏及以上为高压，在交流系统中，1千伏，3千伏，6千伏，10千伏，35千伏等都属于高压，在直流系统中500伏既为高压。

低压：凡对地电压在250伏及以下为低压，交流系统中的220V，110V和三相四线制的380 /220伏及220/110伏中性点接地系统均为低压。

检修高压电动机时应该注意：先实施停电安全措施，再在高压电动机及其附属装置的回路上进行检修工作；检修工作终结，需通电实验高压电动机及其启动装置时，先让全部工作人员撤离现场，再送电试运转。

3 什么是对地电压？

电气设备发生接地短路，其接地部分如接地体，接地线，设备外壳等，与大地电位等于零处的电位差称做接地时的对地电压。

4 什么是绝缘？绝缘通常分为几类？

利用不导电的物质将带电体隔离或包屏起来，防止人体触电的措施，称为绝缘。绝缘通常分为；气体绝缘，液体绝缘和固体绝缘。

5 静电是怎么产生的？它有什么危害？

在工作生产和生活中的大多数静电是由于不同物质的接触和分离或互相摩擦而产生的。

静电的危害大体上是有使人体受电击，影响产品质量和引起燃烧爆炸三个方面，其中以引

起燃烧爆炸最为严重，可以导致人员伤亡和财产损失。对容易产生静电的场所，要保持空

气潮湿；工作人员要穿防静电的衣服和鞋靴。

6 电工安全用具有哪些？

电工安全用具包括；绝缘安全用具(基本安全用具，辅助安全绝缘用具)，登高作业安全用具，携带式电压，电流指示器，检修用的接地线，遮栏标志牌，以及带电用的等电位屏蔽

分流均压服等。

7 为什么是基本安全绝缘用具？用于高低压电的基本安全绝缘用具有哪些？

其绝缘强度足以承受电气设备运行电压的安全用具称为基本安全绝缘用具。

高压基本安全绝缘用具有；高压绝缘棒，绝缘夹钳，高压验电器等。

低压基本安全绝缘用具有；绝缘的长手套及短手套，装有绝缘柄的手持工具，试电笔等。

8 什么是辅助安全绝缘用具？高压辅助安全绝缘用具有哪些？

其绝缘强度不足以保证安全而反起辅助作用的安全用具称为辅助安全绝缘用具。

高压辅助安全绝缘用具有；绝缘的长手套及短手套，绝缘橡皮靴，橡胶绝缘垫，绝缘台等。

9 电气安全警告牌有几种？如何使用？

警告牌有警告类，禁止类，准许类，提醒类四种。

警告类是警告人们不得接近或触及有电部分；禁止类是禁止操作某开关，防止在停电的线

路或设备上工作的人员触电；准许类是允许工作人员在某处工作；提醒类是提醒工作人员

在送电时拆除临时接地线。

10 哪些电动工具必须安装漏电保护器？

凡超过安全电压42伏的一类手持式，移动式电动工具必须全部安装漏电保护器，并由保管部门每季度检查一次。

11 对安装使用安全变压气有哪些要求？

二次侧电压在36伏及以下的降压变压器，应用双圈变压气供电，严禁使用自耦降压变压器。其变压器的铁芯，金属外壳要有可靠接地或接零。使用安全隔离变压器，既原，副边两个线圈间有隔离层时，其二次侧线路应与大地绝缘。安全变压器的电源两侧均须接装保险，并使用橡胶绝缘软线连接，一次侧线长不得超过2米。

静电防护应急救护

1.接地

接地就是直接将静电过一条线的连接泄放到大地，这是防静电措施中最直接最有效的，对于导体通常用接地的方法，如人工带防静电手腕带及工作台面接地等。接地通过以下方法实施：

①人体通过手腕带接地。

②人体通过防静电鞋（或鞋带）和防静电地板接地。

③工作台面接地。

④测试仪器，工具夹，烙铁接地。

⑤防静电地板，地垫接地。

⑥防静电转运车，箱，架尽可能接地。

⑦防静电椅接地。

2.静电屏蔽

静电敏感元件在储存或运输过程中会暴露于有静电的区域中，用静电屏蔽的方法可削弱外界静电对电子元件的影响，最通常的方法是用静电屏蔽袋和防静电周转箱作为保护。另外防静电衣对人体的衣服具有一定的屏蔽作用。静电的电量虽然不大，但其放电时产生的静电火花有可能引起爆炸和火灾，比较常见的是放电时瞬间的电流造成精密实验仪器损坏，正确的预防措施有：适当提高工作场所的湿度；进行特殊危险实验时，操作人员应先接触设置在安全区内的金属接地棒，以消除人体电位；计算机进行维护时，使用防静电毯。静电有三大特点：一是电压高；二是静电感应突出；三是尖端放电现象严重。

3.离子中和

A.防静电仪表

①手腕带/脚带/防静电鞋综合检测仪－用途：用于检测手腕带，脚带，防静电鞋是否符合要求。

②测试脚带及防静电鞋时，需增加一块金属板及仪表连接的导线。

③除静电离子风机检测仪－用途：定期对离子风机平衡度和衰减时间进行检测及校验以确保离子

风机工作在安全的指标范围。

④静电场探测仪－用途：测量静电场以反映静电的存在，以电压形式读数，用来测试环境的静电

强度。一般受环境影响和静电瞬间特性，很难真实反映实际情况。

⑤静电屏蔽袋测试仪－用途：用于检测静电屏蔽袋的屏蔽效果。

⑥表面电阻测量仪－用途：用于测量材料表面电阻，体积电阻。

B.静电防护过程使用接地类防静电产品

①防静电手腕带：广泛用于各种操作工位，手腕带种类很多，建议一般采用配有1兆欧姆电阻的手

腕带，线长应留有一定余量。

②防静电手环：需要其它防静电措施的补救（如：增设离子风机，戴防静电脚跟带等）才能取得

较好的防静电效果。建议不要大量采用佩带防静电手环的方式。

③防静电脚带/防静电鞋：厂房使用防静电地面后，应配戴防静电鞋带或穿防静电鞋，建议车间以穿防静电鞋为主，可降低灰尘的引入。操作人员工再结合配带防静电手腕带效果将

会更佳。

④防静电台垫：用于各工作台表面的铺设，各台垫串上1兆欧电阻后与防静电地可靠连接。

⑤防静电地板：防静电地板分为：PVC地板、聚胺脂地板、活动地板。

防静电蜡和防静电油漆：防静电蜡可用于各种地板表面增加防静电功能及使地板更加明亮

干净

防静电油漆可用于各种地板表面，也可涂于各种货架，周转箱等容器上。

触电事故防范知识.ppt

触电事故防范知识.ppt

大型及典型触电事故案例.ppt

大型及典型触电事故案例.ppt

触电危害.ppt

触电危害.ppt

触电急救.ppt

触电急救.ppt

触电急救课件.ppt

触电急救课件.ppt

实验室安全用电常识

违章用电常常可能造成人身伤亡，火灾，损坏仪器设备等严重事故。物理化学实验室使用电器较多，特别要注意安全用电。

(1)防止触电

1)不用潮湿的手接触电器。

2)电源裸露部分应有绝缘装置(例如电线接头处应裹上绝缘胶布)。

3)所有电器的金属外壳都应保护接地。

4)实验时，应先连接好电路后才接通电源。实验结束时，先切断电源再拆线路。

5)修理或安装电器时，应先切断电源。

6)不能用试电笔去试高压电。使用高压电源应有专门的防护措施。

7)如有人触电，应迅速切断电源，然后进行抢救。

8)测量绝缘电阻可用兆欧表。

9)在需要带电操作的低电压电路实验时用单手比双手操作安全

10)电动工具上标有“回”表示双重绝缘。

11)实验室内的明、暗插座距地面的高度一般不低于0.3米

12)在潮湿或高温或有导电灰尘的场所，应该用超低电压供电。在工作地点相对湿度大于75%时，属于危险、易触电环境。

13)电工应该穿绝缘鞋工作。

14)含有高压变压器或电容器的电子仪器答案：对于使用者来说打开仪器盖是危险的。

15)影响电流对人体伤害程度的主要因素有:电流的大小；电流经人体的途径；电流的频率、人体电阻。漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。

16)低压电笔一般适用于多少500V以下的交流电压，安全电压是指保证不会对人体产生致命危险的电压值，工业中使用的安全电压是36V以下。

17) 实验前先检查用电设备，再接通电源；实验结束后，先关仪器设备，再关闭电源;工作人员离开实验室或遇突然断电，应关闭电源，尤其要关闭加热电器的电源开关;不得将供电线任意放在通道上，以免因绝缘破损造成短路。

(2)防止引起火灾

1)使用的保险丝要与实验室允许的用电量相符。

2)电线的安全通电量应大于用电功率。

3)室内若有氢气、煤气等易燃易爆气体，应避免产生电火花。继电器工作和开关电闸时，易产生电火花，要特别小心。电器接触点(如电插头)接触不良时，应及时修理或更换。

4)如遇电线起火，立即切断电源，用沙或二氧化碳、四氯化碳灭火器灭火，禁止用水

或泡沫灭火器等导电液体灭火。

5)交、直流回路不可以合用一条电缆。

6)动力配电线五线制U、V、W、零线、地线的色标分别为:黄、绿、红、蓝、双色线。

7)单相三芯线电缆中的红线代表火线。

(3)防止短路

1)线路中各接点应牢固，电路元件两端接头不要互相结触，以防短路。

2)电线、电器不要被水淋湿或浸在导电液体中，例如实验室加热用的灯泡接口不要浸

在水中。

3)三相电闸闭合后或三相空气开关闭合后，由于缺相会导致三相电机嗡嗡响、不转或

转速很慢。

4)实验时，电源变压器付边输出被短路，会出现电源变压器有异味；电源变压器冒烟；电源变压器发热现象，直至烧毁。

5)交流电路断电后，内部的电容可能会有高电压用仪表测量电容值时会损坏仪表。

用电安全防护措施

1. 安全电压

安全电压是制订电气安全规程和一系列电气安全技术措施的基础数据，它取决于人体

电阻和人体允许通过的电流。世界各国对安全电压值的规定也各异，采用50 V和25 V的居多，也有规定40 V、36 V或24 V的。国际电工委员会(IEC)规定的接触电压限值(相当

于安全电压)为50 V、并规定25 V以下不需考虑防止电击的安全措施。国外还有在特殊情

况下采用25 V安全电压值的。我国的安全电压为36 V和12 V。如无特殊安全结构和安全

措施，危险环境和特别危险环境的局部照明、手提照明灯等，其安全电压应为36 V；工作地点狭窄，周围有大面积接地导体环境(如金属容器内) 的手提照明灯，其安全电压应采用12 V。触电事故中，绝大部分是受电流遭到电击导致人身伤亡的。人的平均电阻为1000一1500欧姆，电流为50毫安时，称为致命电流.安全电压是指保证不会对人体产生致命危险的电压值，工业中使用的安全电压是36V以下。

在有电阻、电容、电感的电路中，电源电压是几十伏，电容或电感的电压可以超过百伏特。电源电压高于电容耐压时，会引起电容爆裂而伤害到人。在强电实验时，实验人员必须2人以上。万用表使用完后，应将切换旋钮放在交流电压最高档。对于高压电容器，实验结束后或闲置时应该双电极短接串接合适电阻进行放电。

2. 绝缘

通常采用的绝缘材料有陶瓷、橡胶、塑料、云母、玻璃、木材、布、纸、矿物油，以及某些高分子合成材料等。绝缘材料的性能受环境条件影响较大，温度、湿度都会改变其电阻车，机械损伤和化学腐蚀等也会降低绝缘材料的绝缘电阻值，对于一些高分子材料，还存在由于“老化”导致的绝缘性能逐步下降的问题。

长期搁置不用的手持电动工具，在使用前必须测量绝缘电阻，要求手持电动工具带电部分与外壳之间绝缘电阻不低于0.5MΩ。移动式电动工具及其开关板（箱）的电源线必须采用铜芯橡皮绝缘护套或铜芯聚氯乙烯绝缘护套软线。

3. 屏护

某些开启式开关电器的活动部分不便绝缘，或高压设备的绝缘不能保证人在接近时的安全，应采取屏护措施，以免触电或电弧伤人等事故。屏护装置的形式有围墙、栅栏、护网、护罩等。所用材料应有足够的机械强度和耐火性能，若采用金属材料，则必须接地或接零。屏护装置应有足够的尺寸，并与带电体保持足够的距离，在带电体及屏护装置上应有明显的警告标志，必要时还可附加声光报警和联锁装置等，以最大限度保证屏护的有效性。

4. 间距

在带电体与地面之间、带电体与其他设备之间、带电体之间，均需保持一定的安全距离，以防止过电压放电和各种短路事故，以及由这些事故导致的火灾。

动力或照明配电箱（柜、板）周围不得堆放杂物；其前方1.2米范围内应无障碍物保持畅通

电线接地时，人体距离接地点越近，跨步电压越高；距离越远，跨步电压越低。一般情况下距离接地体20m以外跨步电压可看成是零。高压实验中的安全距离：10kV是0.7m；66kV是1.5m；220kV是3m。

5. 接地与接零

接地是指把电气设备的某一部分通过接地装置同大地连接起来；接零是指把电气设备正常时不带电的导电部分(如金属机壳) 同电网的零线连接起来。接地与接零是防止电气设备一旦漏电而可能发生触电事故的重要安全措施。

(1) 保护接地

保护接地是广泛应用的安全技术措施，主要适用于三相三线制中性点不直接接地的电力系统中。在对地绝缘的电网中，除非另有规定，否则凡由于绝缘破坏或其他原因而可能呈现危险电压的金属部分，均应接地。

(2) 保护接零

保护接零是将电气设备正常运行时不带电的导电部分与电网地零线(即中性线) 连接起来，用以防止触电事故的发生。保护接零通常用于中性点直接接地、380／220 V的三相四线制电网中，还要与其他安全措施(如熔断器、断路器等) 配合使用，才能达到目的。

(3) 高压窜入低压时的保护

当变压器高压侧与低压侧之间的绝缘损坏、或高压线路断线搭落在低压配电线路上时，都可能发生高压窜入低压。为防止和减少这种危险，在中性点不接地的低压配电系统中，除了采取可靠的保护接地之外，还应有防止高压窜入低压的保护措施。为此，在中性点不接地的低压电网中，应使其中性点或某一相经过击穿保险器与大地连接。

在正常情况下，低压系统保持不接地。当高压窜入低压时，去穿保险器被击穿，故障电流经接地装置流入大地，同时使高压系统相应的保护装置动作，切断电源，起到保护作用。在雷击时，如果作业人员孤立处于暴露区并感到头发竖起时，应该立即双膝下蹲，向前弯曲，双手抱膝。

(4) 重复接地

为保证保护接零系统的安全，将零线上的一处或多处通过接地装置与大地重复连接，称为重复接地，其作用是：

1) 降低漏电设备的对地电压，漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的绝缘状况起到监督作用；漏电保护器安装点以后的线路应是对地绝缘良好；漏电保护器对两相触电（人体双手触及两相电源），不起保护作用。

2) 减少零线断线时的危险。另外，也使三相负荷不平衡导致零线对地电压有所下降，从而减少了危险。

3) 缩短了短路故障的持续时间。由于重复援地与工作接地形成并联，使短路电流加大，从而加快了断路器的动作时间。

4) 改善了架空线路的防雷性能。可以对雷电流进行分流，从而限制了雷电产生的过电压。

5)重复接地是指零线上的一处或多处通过接地装置与大地再连接，可提高线路的安全性

6. 漏电保护装置

漏电保护装置是在电气设备成线路漏电时用以保证人身及设备安全的保护装置，又称触电保安器。设备漏电时会出现两种异常现象：正常情况下不带电的金属部分出现对地电压；三相电流平衡被破坏，出现零序电流(或电压) 。漏电保护装置，就是在故障时测得零序电流(或电压) 或对地电压，经相应转换，使接触器跳闸，切断电源，实施保护作用。

电气火灾的灭火措施

1、切断电源以防触电

发生电气火灾时，首先设法切断着火部分的电源，切断电源时应注意下列事项：

(1)切断电源时应使用绝缘工具。发生火灾后，开关设备可能受潮或被烟熏，其绝缘强度大大降低，因此拉闸时应使用可靠的绝缘工具，防止操作中发生触电事故。

(2)切断电源的地点要选择得当，防止切断电源后影响灭火工作。

(3)要注意拉闸的顺序。对于高压设备，应先断开断路器，然后拉开隔离开关；对于低压设备，应先断开磁力启动器，然后拉闸，以免引起弧光短路。

(4)当剪断低压电源导线时，剪断位置应注意避免断线线头下落造成触电伤人或发生接地短路。剪断同一线路的不同相导线时，应错开部位剪断，以免造成人为短路。

(5)如果线路带有负荷，应尽可能先切断负荷，再切断现场电源。

2、带电灭火安全要求

有时为了争取灭火时间，来不及断电，或因实验需要以及其他原因，不允许断电，则

需带电灭火。带电灭火需注意以下几点：

(1)选择适当的灭火器。二氧化碳、四氧化碳、二氟一氯一溴甲烷、二氟二溴甲烷或干粉灭火器的灭火剂都是不导电的，可用于带电灭火。泡沫灭火器的灭火剂(水溶液)有一定

的导电性，对绝缘有一定影响，不宜用于带电灭火。

(2)用水枪灭火器灭火时宜采用喷雾水枪。该水枪通过水柱泄漏的电流较小，用于带电灭火较安全。

(3)人体与带电体之间应保持安全距离。用水灭火时，水枪喷嘴至带电体的距离：电压在110V以下不小于3m，在220V以上应不小于5m。

(4)架空线路等空中设备灭火。对架空线路等空中设备进行灭火时，人体位置与带电体之间的仰角应不超过45°，以防止导线断落危及灭火人员的安全。

(5)设置警戒区。如带电导线断落的场合，需划出警戒区。

触电后应急措施

如果遇到触电情况，要沉着冷静、迅速果断地采取应急措施。针对不同的伤情，采取相应

的急救方法，争分夺秒地抢救，直到医护人员到来。触电急救的要点是动作迅速，救护得法。发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治。

1.脱离电源

(1)如开关箱在附近，可立即拉下闸刀或拔掉插头，断开电源。

(2)如距离闸刀较远，应迅速用绝缘良好的电工钳或有干燥木柄的利器(刀、斧、锹等)砍断电线，或用干燥的木棒、竹竿、硬塑料管等物迅速将电线拨离触电者。

(3)若现场无任何合适的绝缘物可利用，救护人员亦可用几层干燥的衣服将手包裹好，站在干燥的木板上，拉触电者的衣服，使其脱离电源。

(4)对高压触电，应立即通知有关部门停电，或迅速拉下开关，或由有经验的人采取特殊措施切断电源。

2.对症救治

对于触电者，可按以下三种情况分别处理：

(1)对触电后神志清醒者，要有专人照顾、观察，情况稳定后，方可正常活动；对轻度昏迷或呼吸微弱者，可针刺或掐人中、十宣、涌泉等穴位，并送医院救治。

(2)对触电后无呼吸但心脏有跳动者，应立即采用口对口人工呼吸；对有呼吸但心脏停止跳动者，则应立刻进行胸外心脏挤压法进行抢救。

(3)如触电者心跳和呼吸都已停止，则须同时采取人工呼吸和俯卧压背法、仰卧压胸法、心脏挤压法等措施交替进行抢救。

俯卧压背法被救者俯卧，头偏向一侧，一臂弯曲垫于头下。救护者两腿分开，跪跨于病人大腿两侧，两臂伸直，两手掌心放在病人背部。拇指靠近脊柱，四指向外紧贴肋骨，

以身体重量压迫病人背部，然后身体向后，两手放松，使病人胸部自然扩张，空气进入肺部。按照上述方法重复操作，每分钟16～20次。

仰卧压胸法被救者仰卧，背后放上一个枕垫，使胸部突出，两手伸直，头侧向一边。救护者两腿分开，跪跨在病人大腿上部两侧，面对病人头部，两手掌心压放在病人的胸部，大拇指向上，四指伸开，自然压迫病人胸部，肺中的空气被压出。然后把手放松，病人胸

部依其弹性自然扩张，空气进入肺内。这样反复进行，每分钟16～20 次。

心脏挤压法触电者心跳停止时，必须立即用心脏挤压法进行抢救，具体方法如下。

(1)将触电者衣服解开，使其仰卧在地板上，头向后仰，姿势与口对口人工呼吸法相同。

(2)救护者跪跨在触电者的腰部两侧，两手相叠，手掌根部放在触电者心口窝上方，胸骨下1/3处。

(3)掌根用力垂直向下，向脊背方向挤压，对成人应压陷3～4cm，每秒钟挤压1次，

每分钟挤压60次为宜。

(4)挤压后，掌根迅速全部放松，让触电者胸部自动复原，每次放松时掌根不必完全离开胸部。

上述步骤反复操作。如果触电者的呼吸和心跳都停止了，应同时进行口对口人工呼吸

和胸外心脏挤压。如果现场仅一人抢救，两种方法应交替进行。每次吹气2～3次，再挤压10～15次。

变压器发生火灾的原因及防范措施

变压器大多是油浸自然冷却式。这种油是石油的一种产品，闪点约为140℃，并易蒸发燃烧，同空气混合能构成爆炸混合物。

1 发生火灾危险的主要原因

1.1 变压器的油箱内有“吱、吱”的放电声

变压器内部有“吱、吱”的放电声则是由于绕组或引出线外壳闪络放电，或是铁心接地线断，造成铁心对外壳感应而产生的高电压发生放电引起的，放电的电弧可能会烧坏变压器

的绝缘并引起火灾。

1.2 线圈绝缘损坏发生短路

相邻几个线圈匝间的绝缘损坏，将形成一个闭合的短路环路，同时，使一相的绕组减少匝数，在短路环路内流着交变磁通感应出的短路电流而产生高温。匝间短路在变压器故障中所占比重较大。引起匝间短路的原因很多，如线圈导线有毛刺或制造过程中绝缘机械损伤；绝缘老化或油中杂物堵塞油道产生高温损坏绝缘；穿越性短路故障；线匝轴向、辐向位移磨损绝缘等。因较严重的匝间短路发热过大，使油温急剧上升，油质变坏，因此很容易被

发现；同时，绝缘油因热分解，产生可燃性气体，与空气混合达到一定比例，形成爆炸混合物，一遇火花会发生燃烧和爆炸。但轻微的匝间短路则较难发现，需通过测量直流电阻

或变比试验来判断。

1.3 变压器油枕或防爆管喷油

油枕喷油或防爆管薄膜破裂喷油，说明变压器的内部已有严重损伤。喷油使油面降低到油

位计的最低限度时，有可能引起瓦斯保护动作，使变压器两侧断路器自动跳闸。如瓦斯保护因故没有动作而使油面低于顶盖时，则引出线绝缘降低，造成变压器内部有“吱、吱”

的放电声，且在变压器顶盖下形成空气层，造成油质劣化，易发生火灾，此时，应切断变压器电源，以防止事故扩大。

1.4 变压器在正常负荷和正常冷却方式下，油箱内有强烈而不均匀的噪声或油温不断升高，则说明变压器内部有故障。如铁心着火或绕组匝间短路等

铁心着火是由涡流引起或夹紧铁心用的穿心螺丝绝缘损坏造成的。因为涡流会使铁心长期

过热而引起硅钢片层间绝缘破坏，此时铁损增大，油温升高，使油的老化速度加快，减少

了气体的排出量，所以在进行油的分析时，可以发现油中有大量的油泥沉淀，油色变暗，

闪点降低等。而穿心螺丝绝缘破坏后，会使穿心螺丝短接硅钢片，这时便有很大的电流通过穿心螺丝，使螺丝过热，并引起绝缘油的分解，使油失去绝缘性能。铁心着火若逐渐发展，会使油的温度逐渐达到着火点，造成故障范围内的铁心过热、熔化，甚至熔焊在一起。在这种情况下，若不及时断开变压器，就可能发生火灾或爆炸事故。

自耦电源变压器的输出端指示电压为零时，表示未必是安全的。但是如果输入端火线和零

线未按要求接，变压器付边会有高压。

1.5 分接开关过热

分接开关接触不良，接触电阻过大，造成局部过热最为常见。倒换分接头或变压器过负荷

运行时应特别注意分接开关局部发热问题。分接开关接触不良的原因有触点的压力不够；动、静触点间有油泥膜；接触面有烧伤；定位指示与开关接触位置不对应；DW型鼓形分接

开关几个接触环与接触柱不同时接触等。分接开关接触不良最容易在大修或切换分接头后发生，穿越性故障后可能烧伤接触面，可通过测三相分接头的直流电阻判断。另外，分接

开关过热使油闪点迅速下降，对变压器运行极为不利。

1.6 油色变化过甚

在取油样进行分析时，如油中含有杂质，酸价过高，闪点降低，绝缘强度降低，则说明油

质急剧下降，这时很容易引起绕组与外壳间发生击穿事故，在油中发生火花和电弧，导致

火灾。

2 防止变压器发生火灾的措施

2.1 变压器上部油层温度达到或超过85℃时，表明变压器过负荷，应适当减负荷。若温度

持续不断上升，则变压器内部可能有故障，应切断电源，结合色谱分析、运行状况、异常

现象等进行综合分析，必要时，需吊心检查。

2.2 装设合格的继电保护装置。

2.3 变压器设计安装要符合国家标准。如变压器应安装在1、2级耐火的建筑物内，并有

良好的通风，变压器装在室内应有挡油设施或蓄油坑；装在室外其油量在600 kg以上时，应有卵石层作为贮油池。两台变压器之间的蓄油坑应有防火隔墙，不能连通。

2.4 要备齐合格的消防器材并有合乎标准的砂池。

2.5 加强变压器的运行管理和检修工作。
