间歇式球磨机说明书

注：本说明书来自河南郑矿机器官网（如需转载，请注明出处，谢谢）https://www.360docs.net/doc/2e8722848.html,/product/539.html

{间歇球磨机}目录

设备名称

设备重要指标A

设备重要指标B

产品简介

产品用途

性能特点

产品优势

结构组成

产品分类

工作原理

产品参数

设备名称：间歇球磨机

间歇球磨机设备重要指标A：装料量0.05-18(吨/次)

间歇球磨机设备重要指标B：筒体转速13-50(转/分)

产品简介：间歇球磨机主要用于物料或者矿石的混合、研磨，是河南郑矿机器有限公司生产的主要产品之一，研磨产品的细度均匀、节省动力。既可干磨、也可以湿磨。间歇球磨机可以采用钢衬板或硅石衬板，满足不同需要。电动机自耦减压启动，降低起动电流，其结构分为整体式和独立式。本产品具有投

资少，较同类产品节能省电，结构新颖、操作简便、使用安全、节省能源、性能稳定可靠等特点，适合于普通和特殊材料的混合及研磨作业。

间歇球磨机产品用途：

间歇球磨机是物料被破碎之后，再进行粉碎的关键型设备。间歇球磨机广泛应用于矿山、水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，可对各种矿石和其它可磨性物料进行干式或湿式粉磨。间歇球磨机也可采用于湿法间歇作业，用于长石、石英、粘土等陶瓷原料的细磨和混合，出料、泥浆料度可通过1000孔筛，该机高细磨粉机械、物料应在中碎细度状态入磨才有最高的粉磨效率和经济效益。

间歇球磨机的性能特点：

1.中空轴采用铸钢件，内衬可拆换，对物料适应性强、研磨度强

2.能连续生产、工作周期长

3.对物料的破碎比大

4.易于调速粉磨产品的细度

5.回转大齿轮采用铸件滚齿轮加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

6.本机运转平稳，工作可靠。

产品优势：

1、间歇球磨机技不仅能干法生产也可以湿法生产，还可以粉磨和烘干同时进行作业。

2、公司可根据用户的特殊要求设计各类非标间歇球磨机。

3、河南郑矿机器有限公司可生产150t/h的超大型球磨机。欢迎选购

间歇球磨机结构组成：

间歇球磨机（https://www.360docs.net/doc/2e8722848.html,）由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠；可用于开流粉磨，也使用于与选粉机组成的循环圈流粉磨,球磨机广泛应用于粉磨生产线包括：间歇、硅酸盐、新型建筑材料、耐火材料、肥料黑色和有色金属的选矿，玻璃陶瓷等, 间歇球磨机主要用于间歇厂成品及原料的粉磨，也使用与冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料。

间歇球磨机的分类：

一、根据磨矿提质的类型可以分为：

（1）球磨机介质为金属球（钢球或铸铁球）。

（2）棒磨机介质为钢棒。

（3）砾磨机以砾石作为磨矿介质。

（4）自磨机靠矿石的大块作磨矿介质，有时也加入少量的钢球。

二、根据排矿方式可以分为：

（1）溢流型磨矿机它是通过排矿端的中空轴颈自由溢出矿浆的。

（2）格子型球磨机它是借助安装在排料端的格子板上的孔隙进行排料的。

（3）周边排料式磨矿机它是通过筒体周边排料。

三、根据筒体形状的不同可以分为：

（1）短筒型磨矿机L/D≤1。0—1。5（L为磨机的长度。D为磨矿机的直径）。

（2）长筒型磨矿机，L/D≥1。5。当L/D为5—6时，则称为管磨机，在其内部又分为几个室，称多室磨矿机，一般多用于水泥工业。

注：根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。

间歇球磨机的工作原理：

间隙球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。可有多仓选择，根据物料不同可选择不同内衬，总之可以按照客户的要求定做等。

间歇球磨机技术参数(参考,可按要求定做)：

间歇球磨机技术参数（最新参数请时刻关注河南郑矿官网https://www.360docs.net/doc/2e8722848.html,）

QM-3SP4行星式球磨机使用说明书

QM-3SP4 行星式球磨机使用说明书 1、工作原理 QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1：2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。球磨罐最大装料量：罐容积的四分之三（包括磨球）。上述各项检查无误后即可装罐。 a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。下表列出各种规格球磨罐的配球数（仅供参考）罐容积（ml） 50 100 150 250 300 400 500 球φ6 50 100 150 280 330 420 500 （粒）φ10 8 16 24 40 48 80 100 φ20 2 2 3 注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。 b、装磨料进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。装料不超过罐容积的四分之三（包括磨球）。 c、装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，亦可以对称安装两个，不允许只装一个或三个。安装后利用两个加力套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时磨罐松动。注意：拧螺栓、螺母时不允许用锤敲击。球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立刻停转，意外排除后重新罩上保护罩，再重新启动。球磨完毕，用加力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样和磨球同时倒入筛子内（本机附件），使球和磨料分离。再次球磨前先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。卸球磨罐时注意。球磨时由于磨球之间、磨球与磨罐之间互相撞击，长时间球磨后罐内的温度和压力都很高，球磨完毕，需冷却后再拆卸。

QMSP球磨机说明书

Q M-3S P2行星式球磨机使用说明书一、概况 1、用途 QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20 Al 10 CO 10 非晶合金粉末、Al 2O 3 /Al复合粉末等。 2、工作原理 QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 3、特点 A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机械强度，又降低了噪音。 B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行 —停机—再运行”的循环模式自动控制各状态的时间。 4、技术参数型号：QM-3SP2

球磨机设计说明书最终版完整版

球磨机设计说明书最终版 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

目录一、设计任务书 1.设计目的 2.设计内容二、传动装置的总体设计及初步计算 1.球磨机的基本参数 2.总体方案确定 3.选择电动机 4.确定传动装置总传动比，分配各级传动比 5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数 1.带传动的设计计算 2.第一次修改各轴的运动和动力参数 3.开式齿轮传动的设计计算 4.验算工作转速 5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计 1.罐体结构设计 2.小齿轮轴系的设计计算 3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门

七、设计总结八、参考资料

一、设计任务书 1.设计目的 1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。 2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。 3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。 2.设计内容 1）设计题目：设计供实验室使用的球磨机（如图1所示）。 1.电机 2.带传动 3.齿轮传动 4.滚轮 5.球磨机筒体 6.轴承电机、小带轮轴 I轴：大带轮轴 II轴：大齿轮、筒体轴心 2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。 3）已知条件：周边及粉碎效率90%；制造方式：单件生产。 4）应完成的设计工作： a.球磨机总体方案设计 b.传动件的设计及计算 c.球磨罐体设计及轴系设计 d.设计联接螺栓。 e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图 f.编写设计说明书

MQY3660球磨机使用说明书

前言尊敬的用户，您好！欢迎您选择和使用北方重工生产的《MQY3660溢流型球磨机》产品，感谢您对我们公司的大力支持和信任。本说明书包括：产品用途、技术性能参数、结构特点、系统说明、安装使用、检修和维护等内容。

目录一、产品综述 (3) 二、产品规格与技术参数 (3) 三、产品主要结构概述 (4) 四、产品系统说明 (7) 五、运输与储存 (9) 六、安装与调试 (9) 七、安装与调试 (18) 八、维修与保养 (22)

一、产品综述 1.产品的性能及用途本磨机主要用于湿法研磨矿石。 2.所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 3.产品适用的工作条件和工作环境 3.1安装环境：室内 3.2环境温度：-25～+40℃ 3.3海拔高度：小于1000m 3.4工作制度：连续二、产品规格与技术参数设备规格：Φ3600×6000mm 筒体内径：3600mm 筒体有效长度：6000mm 充填率：40% 筒体有效容积：55m3 钢球最大装载量：102t 磨机工作转速：17.3r/min 主电机型号：TM1250-40 功率：1250kW

电压：10000V 转速：150r/min 设备旋向：右旋：由出料端向进料端看，筒体为顺时针旋转。左旋：由出料端向进料端看，筒体为逆时针旋转。三、产品主要结构概述 1．结构组成本机主要由进料部、轴承部、筒体部、传动部（大小齿轮装置）、出料部、出料筛、基础部、主电机、空气离合器、慢速传动装置、起重装置、高低压润滑油站、喷射润滑装置及电控等部分组成。 2．工作原理本机为溢流型球磨机，物料和一定量的水通过给料部经进料部中心处进入筒体内部，电动机经空气离合器、大小齿轮装置带动装有介质（钢球）的筒体旋转，物料受到球的撞击以及处于球之间和球与筒体衬板之间的研磨，充分暴露出新鲜表面，得到充分混合，最后经出料筛的排料孔排出磨机，完成粉磨过程。 3．筒体部筒体部是磨机的主要部件，它与进料部、出料部和出料筛部共同组成为回转部，筒体内壁装有锰钢，端盖内表面也均装有锰钢衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，后经筒体出料端的出料筛排出磨机。

ssd100升降机使用说明书2要点

SSD100/100型施工升降机使用说明书宜宾远平机械制造有限公司

目录一.、概述 (3) 二、主要性能参数 (6) 三、SSD系列施工升降机组成及工作原理 (6) 四、施工升降机的操作 (21) 五、安全操作规程 (22) 六、安装与拆卸 (22) 七、坠落试验 (32) 八、维护与保养 (34) 九、润滑 (36) 十、常见故障与分析 (36)

一、概述 SSD系列施工升降机是本世纪创新设计的一种新型机型.它具有1、节省电耗；2、防坠及安全保护性能可靠；3、升降平稳无噪音；4、整机价格低，使用及维护成本低；5、安装、拆卸方便；6、外观简洁大方等优点。较全面地改进了传统的传动方式和安全保护系统，达到了国内领先水平，该产品用于施工现场物料和工作人员的垂直运输等建筑施工领域。该机外形见（图1）该系列施工升降机具有如下特点： 1、SSD100/100系列施工升降机采用工业变频器控制曳引机系统，运行平稳、可调性强、故障率低、维护方便、安全系数高等特点。 2、SSD100/100采用2.5平方钢芯控制电缆，极大的降低了电缆的损耗。 3、传动方式采用三角曳引传动，电磁制动电机带动专用摆线减速机构驱动轮工作，其制动器具有快速停止和准确定位性能，确保工作平稳可靠； 4、电动机与减速机的联轴节采用梅花型弹性联轴器，结构合理、性能优良以减少启动和制动时的冲击力，并且使用寿命长。 5、在笼顶可以选用安装力矩型超载保护装置，以达到限载目的； 6、传动机构采用变频调速驱动，无启动和制动时的升降冲击，功能先进。极大地提高了施工升降机的平稳性和舒适性； 7、由于传动机构设置在标准节顶部爬升套架上，达到了吊笼内噪音低并克服传统施工升降机普遍存在的散热、漏油等老大难问题； 8、钢结构采用了国内最新型设计，构造合理科学，不但满足使用要求，

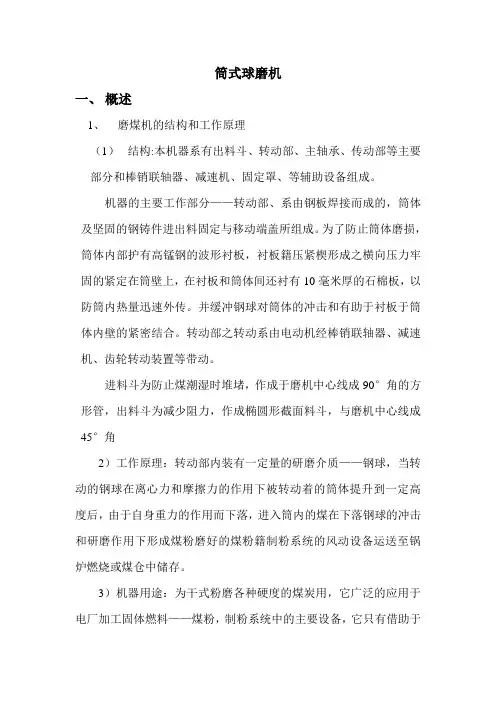

球磨机的说明书

球磨机使用说明书一、机器用途、机构及原理球磨机被广泛的用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。湿式是将物料渗水进行湿磨，干式则不允许渗水而进行干磨。机器的结构和工作原理球磨机主要是由给料部、进料部、筒体部和出料部等工作部分以及轴承部、传动部、减速机、联轴器等传动部件组成的。筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支承在两个主轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路，筒体内壁装有高锰钢衬板及白口铁衬板，筒内装有一定数量的研磨介质（球或棒）及待磨物料。当筒体以选得的正确速度绕水平轴旋转时，由于离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛物线的轨迹下落，物料的磨细，一方面是由于落到物料上沉重的介

质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎。连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助边疆给入物料的催力，水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。机器的技术参数（点击查看）二、安装说明（一）安装基础说明1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。 2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡的和水平的，否则不能进行安装。 3、球磨机的基础与地平面应有足够的高度，以供更换衬板及研磨介质之用。 4、基础的设计可参考本厂的地基部图进行，但不可将该图直接用作基础施工工作图。（二）安装前的准备工作 1、在安装前必须将所有的零件和部件的加工工作表面上的防锈油防护物及

移动式升降机操作说明书

移动式升降机操作说明书一、移动式升降机日常使用常识、移动式升降机必须放置在坚实平坦的地面上，以防工作时倾斜。、按规定的额定载荷工作，严禁超载使用。在紧急情况下，最多允许暂时超载。、圆形等易于滚动的物料，必须进行捆扎防护。、尽可能将货物均匀分布在台面中间。在特殊情况下，允许偏载：纵向偏载的载荷不得超过的额定负荷，横向偏载不得超过的额定载荷。偏载载荷必须远离台边约毫米。、无载人保护的移动式升降机严禁载人。载人用的升降平台都设有护栏和防裂阀。防裂阀可防止油管破裂导致工作平台失控下降的事故、按下“上升”或“下降”按钮，使工作平台升降。、移动式升降机工作时，防止手、足和衣服受到挤压。、如果工作平台不动，应立即停机进行检查。、如果升降机不起升，并且听见溢流阀有刺耳的噪音，应立即停机检查。否则，油泵过热，会造成严重破坏。溢流阀是用来保护机器和操作人员的安全的，不得任意调整。、只有当工作平台停止工作时，方可卸下货物。以上为移动式液压升降机，升降高度可分为，，，,，,，,，,，，米二、移动式升降机的特点：、移动式升降机有底座、臂架和工作台三部分组成。底座采用相应强度钢板焊接而成；臂架为剪撑铰链式垂直升降。、设有升降机超载液压安全保护系统的剪叉式液压升降机,升降平台主体结构采用高强度锰钢矩形管制作，强度高，坚固耐用。、设有防止管路爆裂的防坠安全保护系统。、设有停电时应急下降的手控下降阀。、采用精磨的液压油缸体，进口密封件，保障油缸良好的密封性能。、移动式升降机配有手动液压装置，可在停电或无电源场所照常升降工作，并可加台面伸缩装置，在平台长度不足时可延伸至所需位置，从而提高工作效率。、移动式升降机防护栏高度在之间，客户可根据要求选择护栏高度。三、品牌:山东星翼

球磨机使用说明

一、实验用行星球磨机的简介：迪斯普行星球磨机，也叫行星球磨仪、行星式球磨机、行星式球磨仪、行星磨等；行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的必备装置。迪斯普行星球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、 NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。二、实验用行星球磨机原理：行星球磨机是在一转盘上装有四个球磨罐，当转盘转动时，球磨罐随着转盘转动，同时球磨罐在齿轮的带动下自身由中心轴带动作行星运动，罐中磨球在高速运动中做不规则运动产生冲击、剪切、研磨力达到研磨和混和样品的目的。行星球磨机能用干、湿两种方法粉碎和混和粒度不同，材料各异的产品，效率高、效能大、研磨产品最小粒度可至0.1微米（即1.0×10-4mm）甚至纳米级。

三、行星球磨机技术参数： 1、传动方式：齿轮传动； 2、工作方式：两个或四个球磨罐同时工作； 3、最大装样量：球磨罐容积的三分之二； 4、球磨罐体积：每罐0.05L-50L,总体积0.2L-200L； 5、进料粒度：土壤料≤10mm ,其他料≤3mm ； 6、出料粒度：最小可达0.1um ； 7、转速比（公转：自转）：1：2 8、转速(自转)：0-900转/分钟（普通型）， 0-1400转/分钟（高速型）； 9、调速方式：无级调速，转速精度0.2转/分钟； 10、程控控制：球磨机采用高科技微电脑晶片控制，可按设置程序正转、反转反复交替运行（0-999min）及正转、暂停、反转、暂停、正转（0-999min）交替运行，特别适合需要冷却或者需要间断运行之需要； 11、最大连续工作时间（满负荷）：72小时（定时器0-9999h）； 12、球磨罐各种材质可选：玛瑙、氧化铝刚玉陶瓷、氧化锆陶瓷、氮化硅陶瓷、碳化硅陶瓷、不锈钢、高耐磨钢、锰钢、尼龙、聚四氟乙烯、聚氨酯、硬质合金、水晶玻璃、其它特殊金属材质等等； 13、球磨介质可选：

谈谈移动式升降机安全使用方法

谈谈移动式升降机安全使用方法修改时间:2018-01-11 11:07:43 浏览次数：8次广大客户购买使用山德移动式升降机前请仔细阅读使用说明书，并参照高空作业注意事项，严格按照说明书规范操作，以保证移动式升降机安全作业及使用中人和物的安全问题。一、升降机使用方法为了确保使用安全，并使山德升降机处于良好的工作状态，使用前应先进行外观性能检查。检查内容如下： a. 电源线是否完好。 b. 各按钮是否有效。 c. 输油管等有否漏油现象。 d. 臂架上各交叉点螺母是否紧固二、升降机操作步骤 a. 撑开支腿，调整支腿螺栓，使升降台保持水平，然后锁定支腿定位栓。 b. 接通电源并打开电源，待指示灯亮后试车一次，即可进行工作。 c. 按规定载荷工作，严禁超载使用。在特殊应急情况下最多不得超载10%。 d. 在没有安全护栏的固定式升降台上严禁载人工作。 e. 在动作过程和处于上升位置时，不得移动升降台。 f. 升降台工作时，必须撑开支腿。严禁在工作平台上作激烈的人为摇晃。 g. 严禁在工作台上进行任何带电作业。 h. 发现升降台工作压力过高或声音异常时，应立即停机检查。以免升降台受严重破坏。三、升降机的维护保养安全须知 a. 非电气专业人员不得随意拆装电器，以防触电或误接。 b. 需要进入升降台工作平台下面检修时，必须吊住升降台工作平台，以防升降台突然下降，造成人员伤亡。 c. 非专业人员不得任意调整溢流阀。液压系统中的每个元件都是在规定压力下工作的。任意调整溢流阀后，可能会造成液压系统非正常运转。对人、机、物都会有不必要的损伤。 d. 拆卸液压系统任何部位之前，必须首先卸压，以免压力油喷出，工作台突然下滑。湖北山德机械设备有限公司生产的升降机在出厂前已经把升降速度调整到最佳状态，一般情况下用户无需自行调整，确需调整时最好联系我们的售后服务人员，他们会给您最完善的方案！

球磨机使用说明书(中英)

上海东榭实业有限公司Instruction of Ball Mill 球磨机使用说明书电话：86-371-66233087 传真：邮箱：shdongxie@https://www.360docs.net/doc/2e8722848.html, 网址：https://www.360docs.net/doc/2e8722848.html,

目录一、球磨机简介 (3) 二、主要技术参数 (6) 三、球磨机的安装 (6) 1.付底板安装 (4) 2.主底板安装 (9) 3.主轴承及轴承座安装 (10) 4.筒体安装 (11) 5.安装轴承盖 (14) 6.安装润滑系统 (14) 7.安装传动部 (14) 8.小齿轮轴组的安装 (16) 9.安装慢速驱动装置、气动离合器及主电机 (17) 10.二次灌浆 (18) 11.附件安装 (18) 四、试运转 (18) 1、试运转前的准备工作 (18) 2、试运转要求 (18) 五、球磨机的操作、维护和检修 (19) 1、操作规程 (20) 2、维护规程 (20) 3、检修规程 (21) 六、常见故障及处理措施 (22)

一、球磨机简介Introduction of ball mill

三、球磨机的安装The installation of the ball mill 1.付底板安装Pay floor installation 1）.在安装主底板前基础表面应清除杂物、污垢，在施工中不得使基础表面沾染油污。磨机各底板采用付底板（平垫铁）调平方式，所有付底板应在指定位置浇注，用于底板安装的平面和水平度安装参考。一般相邻付底板之间的距离宜为300～800mm，每一个地脚螺栓两侧应放置两个付底板。 Before install the bottom foundation surface should be removing debris, dirt, and shall not be made in the construction foundation surface with oil pollution. Between each floor of the mill use pay base plate (flat shim) leveling method, all should pay back plane casting in the location specified, used for installed floor plane and levelness of reference.Generally the distance between the adjacent pay floor appropriate for 300 ~ 800 mm, each floor on both sides of the anchor bolt should be placed two pay. 2）.安装付底板时应清除掉表面防锈油，付底板安装采用座浆法。配制水平砂浆堆（无收缩细石混凝土）所采用的原材料应符合国家标准《钢筋混凝土工程施工及验收规范》（修订本）的规定，水平砂浆堆混凝土的强度应高于设备基础一个标号。Installing a pay floor should be cleared surface rust-proof oil, pay floor installation using grouting method. Preparation horizontal slurry pile (no contract) of fine stone concrete raw materials should comply with the national standards adopted by the "reinforced concrete engineering construction and acceptance norms" (revised edition), the level of mortar of concrete strength a label should be higher than the equipment foundation. 3）.在设置付底板（平垫铁）的混凝土基础部位凿粗糙，并去掉浮浆，每块付底板用四个螺栓固定和调整具体见图 4.3.2.3。用精密水准仪配合，通过调整螺母来调整付底板的水平度和标高，付底板的水平度偏差应小于0.1mm/m，顶面标高应为主底板底面标高或稍低于底面标高，不允许高于主底板底面标高。 In setting pay base plate (flat shim) concrete foundation part of the rough cut, and remove the floating cement, each pay floor with four bolts and specific see chart 4.3.2.3 adjustment. Cooperate with precise level, by adjusting nut to adjust the levelness of the

升降机使用说明(DOC)

SC200/200 施工升降机使用说明书

目录 1.概述及特点……………………………………………… 2.性能参数表……………………………………………… 3.构造原理简介…………………………………………… 4.升降机的安装…………………………………………… 5.升降机使用前的检查…………………………………… 6.升降机的操作…………………………………………… 7.升降机的润滑…………………………………………… 8.升降机的保养和维护…………………………………… 9.调整及磨损极限………………………………………… 10.吊笼坠落实验……………………………………… 11.安全器的复位………………………………………… 12.升降机的拆卸………………………………………… 13.电气系统……………………………………………… 14.电器及机械常见故障与分析………………………… 15.主要易损件明细表…………………………………… 16.主要外购件明细表……………………………………

一．概述及特点 SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显著特点。该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工，井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。该施工升降机其它特点如下： 1.安全保护装置齐全，设有防坠安全器，短路保护，缺相保护，断相保护，吊笼上，下限位及极限开关，底笼门配有电器及机械连锁保护等，确保升降机安全运行。 2.运行平稳，乘坐舒适。由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳，机械震动变小，给施工操作员带来一个舒适宽敞的环境。 3．传动装置采用三电机、三减速机，两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能，使其平稳可靠；减速机为平面两次包络环面，涡轮杆减速机，具有体积小，效率高，承载能力大，使用寿命长，其使用

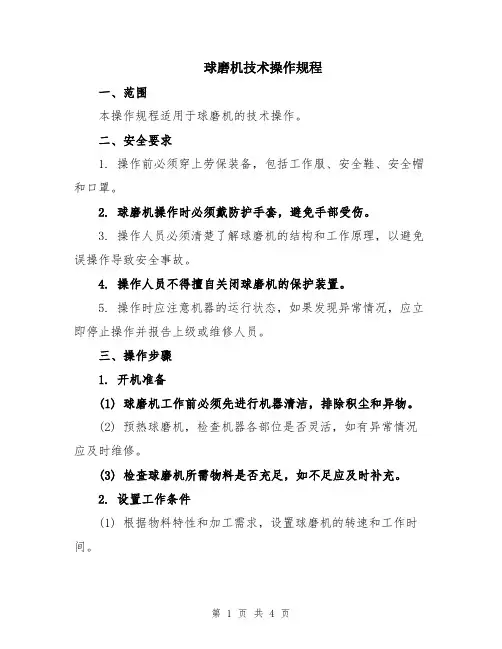

球磨机使用说明书

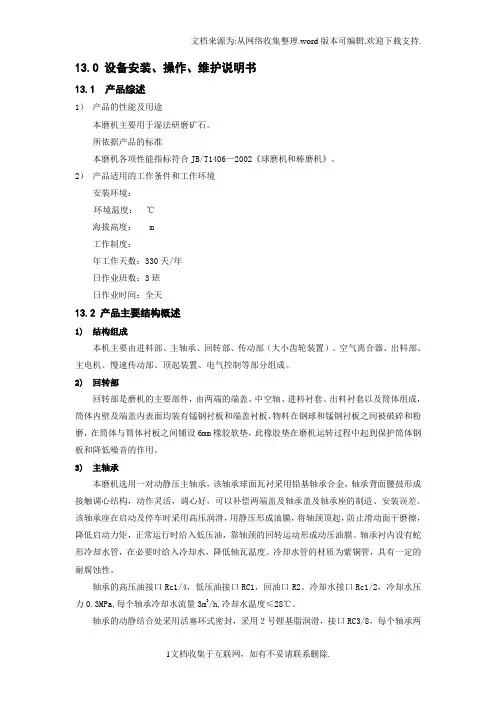

13.0 设备安装、操作、维护说明书 13.1 产品综述 1）产品的性能及用途本磨机主要用于湿法研磨矿石。所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 2）产品适用的工作条件和工作环境安装环境：环境温度：℃ 海拔高度： m 工作制度：年工作天数：330天/年日作业班数：3班日作业时间：全天 13.2 产品主要结构概述 1)结构组成本机主要由进料部、主轴承、回转部、传动部（大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。 2)回转部回转部是磨机的主要部件，由两端的端盖、中空轴、进料衬套、出料衬套以及筒体组成，筒体内壁及端盖内表面均装有锰钢衬板和端盖衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，在筒体与筒体衬板之间铺设6mm橡胶软垫，此橡胶垫在磨机运转过程中起到保护筒体钢板和降低噪音的作用。 3)主轴承本磨机选用一对动静压主轴承，该轴承球面瓦衬采用铅基轴承合金，轴承背面腰鼓形成接触调心结构，动作灵活，调心好，可以补偿两端盖及轴承盖及轴承座的制造、安装误差。该轴承座在启动及停车时采用高压润滑，用静压形成油膜，将轴颈顶起，防止滑动面干磨擦，降低启动力矩，正常运行时给入低压油，靠轴颈的回转运动形成动压油膜。轴承衬内设有蛇形冷却水管，在必要时给入冷却水，降低轴瓦温度。冷却水管的材质为紫铜管，具有一定的耐腐蚀性。轴承的高压油接口Rc1/4，低压油接口RC1，回油口R2。冷却水接口Rc1/2，冷却水压力0.3MPa,每个轴承冷却水流量3m3/h,冷却水温度≤28℃。轴承的动静结合处采用活塞环式密封，采用２号锂基脂润滑，接口RC3/8，每个轴承两
