筏板基础钢筋支撑(钢筋)施工方案
唐山市恒丰大厦工程
筏板基础钢筋支撑
施工方案
编制：
审核：
批准：
邯郸建工集团有限公司
2011.12.25
一、工程概况
本工程位于唐山市华岩路与新华道交口东北角。东临既有建筑华联商厦，西临华岩路，北临既有建筑中国人民银行唐山分行，南临新西道。
建筑规模：工程总建筑面积71498.23 m2，地上建筑面积51268.49m2，地下建筑面积20229.74m2；建筑总高度99.70m。
1、建筑概况
①工程结构形式：主楼为框架-核心筒结构，裙房为框架结构，地下三层，地上二十四层，四、五层之间有一设备夹层，裙房地上四层。
②裙房地下三、二层为设备用房及车库，地下一层为设备用房、车库及超市。主楼地上1-4层为办公及商业，5-24层为办公。地下三层战时局部为常六核六级人防物资库。
③建筑南北轴距90.3m，东西轴距80m。其中高层部分为①～⑥轴，轴距41.4m，E-J轴，轴距30.9m。
④设计指标见下表：
2、结构设计
①采用筏板基础，在主楼部分的厚度为2300mm、2800mm厚，少部分在基础厚度变化的交接部位达到4150mm厚，达到大体积砼的标准。主楼范围需采用CFG桩复合地基，其他为天然地基。基础最大埋深18.0m。
②钢筋主要采用两种，HPB235 Φ6~10，HRB4008～32。
③钢筋连接：筏板基础主筋采用直螺纹机械连接或焊接接头，其余构件的当受力钢筋直径≥16mm时，采用直螺纹机械连接或焊接接头，当受力钢筋直径<16mm时，可采用绑扎接头，采用直螺纹机械连接时，接头等级不低于Ⅱ级。
二、施工方法
1、筏板基础支撑材质为三级钢筋，结构形式为椎体支架（立杆）加上横杆。
2、椎体支架和上横杆在安装之前按结构尺寸提前下料加工。
3、将基础底板下筋、上筋绑扎完毕后开始放置钢筋支撑（立杆），其下部与筏板基础底筋接触部位焊接；立杆就位后放置上横杆，上横杆与立杆焊接。
4、上横杆为钢筋直径分别为：
在筏板顶钢筋为32的范围内采用28
在筏板顶钢筋为28的范围内采用25
5、同一立杆上支撑点间距、立杆之间排距分别为：
在筏板顶钢筋为32的范围内1500mm、1500mm
在筏板顶钢筋为28的范围内1400mm、1400mm
6、立杆高度=筏板高度-上下保护层高度-应扣除的钢筋直径。
7、立杆支腿钢筋采用20钢筋。三个支腿间距600mm，根据底排钢筋间距适当调整，和底排钢筋牢固连接。
8、中间排支腿之间的连接小横杆采用18钢筋，和支腿焊接，作为中层钢筋网的支撑，高度根据中层网片高度确定。
9、下部支腿之间的连接小横杆采用18钢筋，和支腿焊接。
10、整个钢筋支撑在平面上呈网状布置。
具体布置见筏板基础钢筋支撑简图。
三、筏板基础钢筋支撑计算
大体积筏板内采用较大直径的钢筋，且上下间距较大，部分相当于一层房间的顶面与底面。为保证上下层钢筋的固定，在施工中需加设钢筋材质支撑。在筏板顶钢筋32的部位支撑水平杆间距为1500mm，立杆间距1500mm；在筏板顶钢筋28的部位支撑水平杆间距为1400mm，立杆间距1400mm。下面从水平杆强度、水平杆挠度、立杆强度与稳定等方面进行计算：
（一）筏板顶钢筋为32的部位
1、荷载计算
1.1静荷载
1.1.1上层钢筋重量：
32＠150双层双向：6.315×2×（1/0.15）×9.8=825N/m
1.1.2作用于上层钢筋上的保护层混凝土重量：
2400×9.8×0.05×1×0.032×（1/0.15）×2=502 N/m
1.1.3水平钢筋杆自重：
按28钢筋计，线重为47.5 N/m
1.1.4静荷载按1.2系数（模板及支架荷载分项系数）计算，水
平杆的均布荷载为：
【（825+502）×1.5+47.5】×1.2=2445.6N/m
1.2动荷载
1.2.1施工动荷载：根据《建筑施工手册第四版缩印本》第514页所述取1000N/m2，化作线荷载为：
1000×1.5=1500 N/m
1.2.2动荷载按1.4系数（模板及支架荷载分项系数）计算，水平杆的均布荷载为：
1500×1.4=2100N/m
1.3合计：按0.85折减系数计算，水平杆上的计算荷载为：
（2445.6+2100）×0.85=3863.8N/m
立杆上的竖向荷载为：
3863.8×1.5=5795.6N
2、水平杆强度验算：
2.1水平杆的弯矩，根据《建筑施工手册（第四版缩印本）》表8-74计算：
M2=0.084×q×l2=0.084×3863.8×1.52=730N.m
2.2水平杆强度验算：
28钢筋截面最小抵抗矩：W=2.155cm3
f= M2/W=730×103/2.155×103=338.9N/mm2<400 N/mm2
3、水平杆挠度验算：
28钢筋截面惯性矩3.017×104mm4
根据《建筑施工手册第四版缩印本》表8-74挠度值为：
ω=（0.273×q×l4）/（100×E×I）
=（0.273×3.8638×15004）/（100×2.0×105×3.017×104）
=8.8mm
符合要求。
4、立杆抗压强度验算：
20*3钢筋截面面积314.2×3mm2
σ=N/A=5795.6/314.2×3=6N/mm2<400N/mm2
5、立杆稳定性验算：
由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用，无侧向外力，而根据第4条验算结论，钢筋所受应力远远小于其自身所能承受的应力，因此稳定性合格，可使用。
（二）筏板顶钢筋为28的部位
1、荷载计算
1.1静荷载
1.1.1上层钢筋重量：
28＠150双层双向：4.85×2×（1/0.15）×9.8=633.7N/m
1.1.2作用于上层钢筋上的保护层混凝土重量：
2400×9.8×0.05×1×0.032×（1/0.15）×2=502 N/m
1.1.3水平钢筋杆自重：
按25钢筋计，线重为36.6N/m
1.1.4静荷载按1.2系数（模板及支架荷载分项系数）计算，水
平杆的均布荷载为：
【（633.7+502）×1.5+36.6】×1.2=2088N/m
1.2动荷载
1.2.1施工动荷载：根据《建筑施工手册第四版缩印本》第514页所述取1000N/m2，化作线荷载为：
1000×1.5=1500 N/m
1.2.2动荷载按1.4系数（模板及支架荷载分项系数）计算，水平杆的均布荷载为：
1500×1.4=2100 N/m
1.3合计：按0.85折减系数计算，水平杆上的计算荷载为：
（2088+2100）×0.85=3560N/m
立杆上的竖向荷载为：
3560×1.4=4984N
2、水平杆强度验算：
2.1水平杆的弯矩，根据《建筑施工手册（第四版缩印本）》表8-74计算：
M2=0.084×q×l2=0.084×3560×1.42=586N.m
2.2水平杆强度验算：
25钢筋截面最小抵抗矩：W=1.534cm3
f= M2/W=583×103/1.534×103=382N/mm2<400 N/mm2
3、水平杆挠度验算：
25钢筋截面惯性矩1.917×104mm4
根据《建筑施工手册第四版缩印本》表8-74挠度值为：
ω=（0.273×q×l4）/（100×E×I）
=（0.273×3.56×14004）/（100×2.0×105×1.917×104）
=9.7mm
符合要求。
4、立杆抗压强度验算：
20*3钢筋截面面积314.2×3mm2
σ=N/A=4984/314.2×3=5N/mm2<400N/mm2
5、立杆稳定性验算：
由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用，无侧向外力，而根据第4条验算结论，钢筋所受应力远远小于其自身所能承受的应力，因此稳定性合格，可使用。
（三）结论
在筏板顶钢筋32的部位支撑水平杆采用28钢筋，其间距为1500mm，立杆采用20椎体支架，其间距1500mm；在筏板顶钢筋28的部位支撑水平杆采用25钢筋，其间距为1400mm，立杆采用20椎体支架，其间距1400mm。经过上述计算，其作为筏板基础的钢筋支撑满足要求，可以在本工程上使用。
筏板基础钢筋工程施工方案
筏板基础钢筋工程 专项施工方案 项目名称： **** 建设单位： **** **** 设计单位：监理单位：**** 施工单位： **** 二○一六年三月十日
筏板基础钢筋工程施工方案审批表（工程公司）
目录 1.编制依据 (1) 编制依据1.1 (1) 编制范围1.2 (1) 编制原则1.3 (1) 2.施工部位的工程概况 (2) 2.1项目信息 (2) 2.2施工部位的工程概况 (2) 2.3设计要求 (3) 2.4施工场地条件 (3) 2.5工程的施工特点、重点和难点 (3) 3.施工准备 (4) 3.1施工及技术准备 (4) 3.2机具准备 (5)
3.3材料准备 (5) 3.4检验试验准备 (6) 4.施工安排 (7) 4.1施工总体布置 (7) 4.1.1施工部位 (7) 4.1.2施工内容 (8) 4.1.3施工流水段的划分 (8) 4.1.4施工程序 (8) 4.2工期安排 (8) 4.2.1工期安排 (9) 4.2.2工期保证措施 (10) 4.3劳动力组织 (11) 4.4项目组织机构设置及职责分工 (12) ........................................................................ 124.4.1项目组织机构设置........................................................................................ 14职责分工4.4.2 5.主要的施工方法和工艺 (16) 5.1钢筋的加工制作 (16) 5.1.1箍筋 (16) 5.1.2主筋 (16) 5.1.3钢筋加工的允许偏差 (16) 5.2筏板钢筋绑扎 (17) 5.2.1筏板钢筋绑扎施工顺序 (17) 5.2.2柱墩承台钢筋绑扎（地下车库部分） (17) 5.2.3绑扎筏板板底钢筋 (17) 5.2.4绑扎筏板板顶钢筋 (17) 5.2.5墙、柱插筋 (19) 5.3钢筋保护层厚度 (19) 5.4钢筋的连接 (19) 5.5马凳筋验算 (20) 5.5.1参数信息 (20) 5.5.2支架水平杆钢筋的计算 (21)
筏板基础钢筋支撑(钢筋)施工方案
筏板基础钢筋支撑计算 下面从水平杆强度、水平杆挠度、立杆强度与稳定等方面进行计算： （一）筏板顶钢筋为28 1、荷载计算 1.1静荷载 1.1.1上层钢筋重量： 28＠200双层双向：4.83×1×（1/0.2）×9.8=236.7N/m 1.1.2作用于上层钢筋上的保护层混凝土重量： 2500×9.8×0.05×1×0.028×（1/0.2）×1=521.36 N/m 1.1.3水平钢筋杆自重： 按28钢筋计，线重为47.5 N/m 1.1.4静荷载按1.2系数（模板及支架荷载分项系数）计算，水 平杆的均布荷载为： 【（236.7+521.3）×1+47.5】×1.2=966.6N/m 1.2动荷载 1.2.1施工动荷载：根据《建筑施工手册第四版缩印本》第514页所述取1000N/m2，化作线荷载为： 1000×1=1000 N/m 1.2.2动荷载按1.4系数（模板及支架荷载分项系数）计算，水平杆的均布荷载为： 1000×1.4=1400N/m
1.3合计：按0.85折减系数计算，水平杆上的计算荷载为： （966.7+1400）×0.85=2011.6N/m 立杆上的竖向荷载为： 2011.6×1=2011.6N 2、水平杆强度验算： 2.1水平杆的弯矩，根据《建筑施工手册（第四版缩印本）》表8-74计算： M2=0.084×q×l2=0.084×2011.6×12=168.97N.m 2.2水平杆强度验算： 28钢筋截面最小抵抗矩：W=2.155cm3 f= M2/W=168.97×103/2.155×103=78.4N/mm2<400 N/mm2 3、水平杆挠度验算： 28钢筋截面惯性矩3.017×104mm4 根据《建筑施工手册第四版缩印本》表8-74挠度值为： ω=（0.273×q×l4）/（100×E×I） =（0.273×3.8638×10004）/（100×2.0×105×3.017×104） =0.91mm 符合要求。 4、立杆抗压强度验算： 28*2钢筋截面面积314.2×1.96×2mm2 σ=N/A=5795.6/314.2×1.96×2=1.63N/mm2<400N/mm2 5、立杆稳定性验算： 由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用，无侧
筏板基础钢筋施工技术交底
筏板基础钢筋施工技术交底 一、工艺流程 首先根据图纸要求的间距用墨斗弹出纵横方向的钢筋位置线→根据墨线布底部钢筋→底部纵横向钢筋绑扎→钢筋马凳设置→上部钢筋位置、间距标注→上部钢筋布置→上部钢筋绑扎。 二、作业条件 1、钢筋进场后检查是否有出厂材质证明、产品合格证书，完成复试，并按指定位置、规格、使用部位、编号等进行分类堆放。 2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 3、检查已加工好的钢筋规格、形状、数量是否正确。 4、做好抄平放线工作，弹好水平标高线、筏板基础外边线及控制线。 5、做好筏板垫层表面的清理工作。 三、施工工具 钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。 四、操作要点 1、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。 2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上； 底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。 3、筏板底部与顶部纵筋弯钩交错12d，侧面构造封边钢筋为12@200，绑扎在筏板主筋 内侧，至少有一根侧面构造纵筋与两交错弯钩绑扎。 4、受力钢筋焊接或搭接接头位置应正确，在连接区内，纵筋可以搭接或焊接，但同一 连接区段内接头面积百分率不得大于50％。 5、基础钢筋保护层厚度：筏板底面和侧面：50mm；筏板顶面25mm；柱35mm，外墙外侧： 50mm；外墙内侧及内墙：25㎜，保护层垫块间隔－0.8m，应与钢筋绑牢，不应漏放。 五、钢筋连接施工方法 1、本工程中筏板钢筋接头形式拟采用采用闪光对焊和机械连接（直螺纹连接）以及搭接焊相结合的方式。 2、闪光对焊 （1）钢筋闪光对焊的原理是利用对焊机使两端钢筋接触，通过以低电压的强电流将电能转化为热能，再将钢筋加热至一定程度后，即施加轴向压力顶锻，使两根钢筋焊接在一起。 （2）采用预热闪光焊，包括一次闪光预热，二次闪光及顶锻等工艺过程，一次闪光是将钢筋端面闪平，预热的方法为断续闪光预热及将两钢筋端面交替的轻微接触和分
基础筏板专项施工方案
***********项目 筏 板 基 础 施 工 方 案 编制： 审核： 审批： ********工程项目经理部 2017年3月
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工内容及施工流程 (1) 四、施工准备 (3) 五、筏板钢筋绑扎施工工艺 (3) 六、防水混凝土施工 (9) 七、基础模板 (13) 八、施工实验 (13) 九、质量保证措施 (14) 十、安全文明生产措施 (15)
一、编制依据 1、《建筑工程施工质量验收统一标准》（GB50300-2001） 2、《混凝土结构工程施工质量验收规范》（GB50204-2002） 3、《钢筋机械连接通用技术规程》（JGJ107-2003） 4、本工程施工图纸 二、工程概况 本项目位于**市**开发区后官湖西南侧，中冶枫树湾东侧，场地东北侧用地红线与规划路边缘齐平。场区近似直角梯形，项目规划用地面积约29674.04m2，拟建主体建筑包括1#楼16～23层住宅楼；2#、3#楼30层高层住宅楼；4#、5#、6#楼16层住宅楼；及一栋1层商业网点建筑。总建筑面积约75721.52平方米，其中地上建筑面积59347.58平方米，地下建筑面积约14063.42平方米。 结构层数：本工程地下一层，为地下车库，层高为4m；四栋塔楼分别为1#、2#、3#、4#楼。 本工程基础为筏板基础，5#、6#为独立的筏板基础，地下室底板顶标高为-4.00m（相对于±0.00），基础垫层厚100mm。其中地下室筏板厚 450mm,1#楼地下室筏板厚1300㎜，2#地下室筏板厚1600㎜,3#楼地下室筏板厚1600㎜,4#楼地下室筏板厚1000㎜，5#楼筏板厚1000㎜,6#楼筏板厚1000㎜. 混凝土强度等级：基础垫层为C15，防水保护层为C20，基础筏板为C35，抗渗等级为P6。 钢筋等级：基础主要受力钢筋全部采用HBR400三级钢。 三、施工内容及施工流程 3.1施工内容：主要施工内容包括钢筋工程、防水混凝土工程。
筏板基础钢筋支撑施工方案
唐山市恒丰大厦工程 筏板基础钢筋支撑 施工方案 编制： 审核： 批准： 邯郸建工集团有限公司 一、工程概况
本工程位于唐山市华岩路与新华道交口东北角。东临既有建筑华联商厦，西临华岩路，北临既有建筑中国人民银行唐山分行，南临新西道。 建筑规模：工程总建筑面积 m2，地上建筑面积，地下建筑面积；建筑总高度99.70m。 1、建筑概况 ①工程结构形式：主楼为框架-核心筒结构，裙房为框架结构，地下三层，地上二十四层，四、五层之间有一设备夹层，裙房地上四层。 ②裙房地下三、二层为设备用房及车库，地下一层为设备用房、车库及超市。主楼地上1-4层为办公及商业，5-24层为办公。地下三层战时局部为常六核六级人防物资库。 ③建筑南北轴距，东西轴距80m。其中高层部分为①～⑥轴，轴距，E-J轴，轴距。 ④设计指标见下表： 2、结构设计 ①采用筏板基础，在主楼部分的厚度为2300mm、2800mm厚，少
部分在基础厚度变化的交接部位达到4150mm厚，达到大体积砼的标准。主楼范围需采用CFG桩复合地基，其他为天然地基。基础最大埋深。 ②钢筋主要采用两种，HPB235 Φ6~10，HRB4008～32。 ③钢筋连接：筏板基础主筋采用直螺纹机械连接或焊接接头，其余构件的当受力钢筋直径≥16mm时，采用直螺纹机械连接或焊接接头，当受力钢筋直径<16mm时，可采用绑扎接头，采用直螺纹机械连接时，接头等级不低于Ⅱ级。 二、施工方法 1、筏板基础支撑材质为三级钢筋，结构形式为椎体支架（立杆）加上横杆。 2、椎体支架和上横杆在安装之前按结构尺寸提前下料加工。 3、将基础底板下筋、上筋绑扎完毕后开始放置钢筋支撑（立杆），其下部与筏板基础底筋接触部位焊接；立杆就位后放置上横杆，上横杆与立杆焊接。 4、上横杆为钢筋直径分别为： 在筏板顶钢筋为32的范围内采用28 在筏板顶钢筋为28的范围内采用25 5、同一立杆上支撑点间距、立杆之间排距分别为： 在筏板顶钢筋为32的范围内1500mm、1500mm 在筏板顶钢筋为28的范围内1400mm、1400mm 6、立杆高度=筏板高度-上下保护层高度-应扣除的钢筋直径。 7、立杆支腿钢筋采用20钢筋。三个支腿间距600mm，根据底排
-筏板基础基础施工工艺
一、施工工艺流程 测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护 防雷接地应随着筏板基础施工随着进行。 二.主要分项工程施工方案 1、测量定位放线 1.1定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 1.2场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 1.3测量工具： 1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行； 1.3.2建筑物坐标点定位采用全站仪进行； 1.3.3建筑物高程控制点设置采用水准仪进行； 1.3.4建筑物轴线定位采用经纬仪进行； 1.3.5其他辅助工具：50m钢尺、木桩、钢筋桩、墨斗、油漆等等。 1.4.建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。 1.5.建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。 2、模板工程 2.1材料选择 模板采用δ=18mm厚九夹板制作加工，采用60×90mm木方模板背楞，木方间距不得超过200mm。 对拉螺栓杆采用φ14圆钢制作，两端丝扣长度不得小于150mm。 模板钢管支撑系统中钢管为φ48×3.5。 2.2模板安装 2.2.1筏板基础侧壁模板
筏板基础侧模支设示意图 2.3模板拆除 筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系，7d后方可拆除基础侧模。 待模板拆除完后应及时将对拉螺杆抽出或切割。 三、钢筋工程 3.1钢筋加工制作 3.1.1.进场钢筋应按级别、种类和直径分类架空堆放，不得直接放置在地上，以免锈蚀和油污，进场钢筋应有出厂质量合格证明，并及时抽样进行复检，复检合格后方可进行加工。 3.1.2.钢筋加工应先按图纸设计要求及《09G101-2》图集、《09G101-3》图集、《06G101-1》图集、《04G101-3》图集和《03G101-1》图集进行翻样，然后经相关部门核认后开始加工。 3.1.3.加工的半成品钢筋应按型号、品种及规格尺寸等挂牌堆放。 3.1. 4.Ⅰ级钢筋末端需做180o弯钩，其圆弧曲线直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍；Ⅱ级钢筋末端须作90o或135o弯折
基础筏板钢筋专项方案
二〇一三年月日
金旅城四海唐人街工程筏板基础钢筋施工方案 编制： 审核： 审批： 二〇一三年月日
一、工程概况 金旅城四海唐人街工程位于西安市凤城三路以南，太华北路以西，即曹家庙村。场地内的地势较为平坦，与市内交通联系便捷。工程性质为高层住宅，本工程场地地震基本烈度为8度，一类场地，±0.000标高相当于绝对标高：7#楼为394.71m;10#楼为395.3m，筏板厚度1.3m。 二、编制依据： 1、《钢筋机械连接通用技术规程》JGJ107-1999 2、《钢筋等强度剥肋滚压且螺纹连接技术规程》Q1JY16-1999 3、《混凝土结构施工平面整体表示法制图规则和结构详图》11G101-1 4、筏板基础《混凝土结构施工图平面整体表示方法制图规则和构造详图》 11G101-3 5、《建筑工程施工质量验收统一标准》（GB50300-2001） 6、《混凝土结构工程施工质量验收规范》（GB50204-2002） 7、结构施工图纸。 三、施工准备 1、机械设备：钢筋切断机、弯曲机、套丝机、对焊机、调直机、电焊机 等及相应的配套吊装设备。 2、材料： （1）钢筋采购：钢筋采购应严格对供方考核和提出供货要求，特别是在用于纵向受力钢筋的部位，其钢筋在满足有关国家标准的基础上，还应满足GB50204-2002《混凝土结构工程施工质量验收规范》关于抗震结构的
力学性要求。为便于钢筋供货合理，供方优选3-4家为宜。 （2）各种规格、型号、级别的钢筋，必须具有出厂合格证，进场后在甲方监理的现场见证送检复试合格后方可进行加工、制作。 3、作业条件： 1、有专门的场地供钢筋加工、制作使用。 2、各种设备在操作前检修完好，保证正常运转，并符合规定。 3、钢筋抽样：作业人员熟悉施工图纸、会审纪要、设计变更、施工规范、图集。按照图纸设计要求的钢筋规格、形状、尺寸、数量合理的做出钢筋抽样及用量。 四、钢筋的加工制作 1、箍筋：箍筋一般都用细钢筋，加工时采用机械折弯。这些钢筋切断时可用切断机、钢筋大剪或砂轮锯，切断后应将不同的样式、型号、规格分别放置。成型时，每个样式的箍筋先做一个样板，然后校核各部位尺寸及角度，无误后批量加工。 2、主筋：主筋的加工制作应按图示规格尺寸和规范的规定，端部的锚固应符合设计和规范要求。 3、钢筋加工的允许偏差：
筏板基础钢筋支撑(钢筋)施工方案(盈嘉大厦)
盈嘉大厦工程 筏板基础钢筋支撑 施工方案 编制： 审核： 批准：
四川金鼎建设工程有限公司 2016.8.25
一、工程概况 拟建的盈嘉大厦项目位于成都市中心银石广场以东，南纱帽街与锦江街交汇处，南纱帽街东侧，锦江街南侧，被地铁2号线控制线贯通，地处成都市内繁华地段，交通方便。本工程建筑面积 4.6 万平方米，总建筑高度 155.1 米，结构高度 148.6 米。本项目地下部分2层局部3层，地上34层，其中裙房部分5层。上部结构采用由钢框架-混凝土核心筒组成的混合结构体系。地下三层为人防及设备用房，地下二 ~ 首层为商业，一层 ~ 二层通高，三 ~ 五层为停车库，六层、二十一层为避难层，其余楼层为办公。本工程采用桩筏基础，主楼部分的基础厚度为2200mm，达到大体积砼的标准；裙楼部分的基础厚度为800mm。筏板基础主筋采用直螺纹机械连接。 二、施工工艺 盈嘉大厦主楼2200厚筏板基础施工，采用材质为三级钢筋32的钢筋焊制支撑架，便于连接和操作。 钢筋支撑操作的方法：在完成下层网片钢筋的绑扎后，摆放已经加工制作好的钢筋支撑，并用纵向钢筋和横向钢筋固定钢筋支撑，让钢筋支撑形成一个稳定的架体，然后在架体上再铺设上层网片钢筋。在基础四周和基础中部的钢筋支撑上连接斜撑，以确保上层网片钢筋的稳定。 采用钢筋支撑的筏板基础施工流程：垫层施工——弹线——安放下层钢筋垫块——铺设下层钢筋网片（双层双向）——摆放已经加工好的钢筋立杆与纵、横向水平钢筋连接——铺设上层钢筋网片（双层
双向）——焊接斜撑——绑扎墙柱钢筋——混凝土浇筑——收面——二次收面——混凝土保温和养护。 本工程800mm厚筏板基础及负二层底板内钢筋绑扎中均采用现场焊制钢筋马凳，马凳钢筋均为?25钢筋焊制。
筏板钢筋支架施工方案
一.工程概况 本工程地下人防筑面积为6578㎡，4个防护单元。1个移动电站，4个战士主出入口，6个战时次出入口。地上分为B、C座，其中B座采用筏板基础，板厚为1600㎜，筏板混凝土强度等级采用C40抗渗混凝土，其抗渗标号为P8。人防防护类别甲类，人防防护等级核6常6. 平时作为汽车库、储藏室；战时为二等人员掩藏部和综合物资部。 该工程±0.00绝对标高为129.00m，筏板顶相对标高为-5.450米。基础底板及地梁混凝土标号为C40 P8，混凝土基础底板下设100厚C15素混凝土垫层，每边宽出基础边100。基础中迎水面纵向受力钢筋的混凝土保护层厚度不应小于40mm，底板顶面保护层厚为30mm。筏板钢筋为双层双向 25@200。 为确保、集水井、电梯井基础钢筋及地下室筏板钢筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我公司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下： 一、集水井、电梯井及筏板钢筋固定方法 1、钢筋支架形式，具体形式如下图所示：
上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度。（H=1600-40-30-2*50=1430） 2、各形式钢筋支架适用范围及作用 1）、支架○1适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。 2）、支架○2适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎。 3）支架○3适用于钢筋绑扎完毕后加焊于○1、○2支架间，加强基础钢筋的整体稳定性，确保钢筋位置准确性。 3、各形式钢筋支架的布设 整个筏板按4000×4000分成方格。每个方格按下图布设马凳筋。 （不足4000×4000按比例设置）
筏板基础钢筋支撑钢筋施工方案盈嘉大厦
筏板基础钢筋支撑钢筋施 工方案盈嘉大厦 RUSER redacted on the night of December 17,2020
盈嘉大厦工程 筏板基础钢筋支撑 施工方案 编制： 审核： 批准： 四川金鼎建设工程有限公司 一、工程概况 拟建的盈嘉大厦项目位于成都市中心银石广场以东，南纱帽街与锦江街交汇处，南纱帽街东侧，锦江街南侧，被地铁2号线控制线贯通，地处成都市内繁华地段，交通方便。本工程建筑面积万平方米，总建筑高度米，结构高度米。本项目地下部分2层局部3层，地上34层，其中裙房部分5层。上部结构采用由钢框架-混凝土核心筒组成的混合结构体系。地下三层为人防及设备用房，地下二 ~ 首层为商业，一层 ~ 二层通高，三 ~ 五层为停车库，六层、二十一层为避难层，其余楼层为办公。本工程采用桩筏基础，主楼部分的基础厚度为2200mm，达到大体积砼的标准；裙楼部分的基础厚度为800mm。筏板基础主筋采用直螺纹机械连接。
二、施工工艺 盈嘉大厦主楼2200厚筏板基础施工，采用材质为三级钢筋32的钢筋焊制支撑架，便于连接和操作。 钢筋支撑操作的方法：在完成下层网片钢筋的绑扎后，摆放已经加工制作好的钢筋支撑，并用纵向钢筋和横向钢筋固定钢筋支撑，让钢筋支撑形成一个稳定的架体，然后在架体上再铺设上层网片钢筋。在基础四周和基础中部的钢筋支撑上连接斜撑，以确保上层网片钢筋的稳定。 采用钢筋支撑的筏板基础施工流程：垫层施工——弹线——安放下层钢筋垫块——铺设下层钢筋网片（双层双向）——摆放已经加工好的钢筋立杆与纵、横向水平钢筋连接——铺设上层钢筋网片（双层双向）——焊接斜撑——绑扎墙柱钢筋——混凝土浇筑——收面——二次收面——混凝土保温和养护。 本工程800mm厚筏板基础及负二层底板内钢筋绑扎中均采用现场焊制钢筋马凳，马凳钢筋均为25钢筋焊制。 三、施工方法 1、筏板基础支撑材质为三级钢筋32，结构形式为椎体支架（立杆）加上横杆。 2、椎体支架和上横杆在安装之前按结构尺寸提前下料加工。 3、将基础底板下筋、上筋绑扎完毕后开始放置钢筋支撑（立杆），其下部与筏板基础底筋接触部位焊接；立杆就位后放置上横杆，上横杆与立杆焊接。
筏板基础基础施工方案
王家官庄旧村改造项目二期 筏 板 基 础 施 工 方 案 施工单位：江苏茂盛建设有限公司 编制：黄正传 审核：崔盛庆 日期：二〇一一年十二月二日 1.编制依据 1.设计施工图纸； 3.《11G101-1》图集； 4.《11G101-2》图集； 5.《11G101-3》图集； 9.《建筑地基基础工程施工质量验收规范》GB50202-2002； 10.《混凝土结构工程施工质量验收规范》GB50204-2002；（2011年版）
11.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011； 12.《建筑电气工程施工质量验收规范》GB50303-2002； 13.《钢筋机械连接技术规程》JGJ107-2010； 2.工程概况 本工程包含18#～23#楼，总建筑面积133222.73平方米。 18#楼32层、建筑面积为210656.14.平方米， 19#楼32层、建筑面积为20707.36平方米， 20#楼32层、建筑面积为16933.56平方米， 21#楼34层、建筑面积为38981.02平方米，22#楼32层建筑面积17420.33平方米，23#楼建筑面积17420.33平方米。基础为梁式筏板基础，主体为框剪结构。设计使用年限为三类50年，抗震设防裂度为6度。 基础垫层为C15混凝土，筏板为上反梁式筏板基础混凝土为C40P8内掺占水泥用量的0。21%的减缩型混凝土防水密实剂FS102， 18#、19#、20#楼基础筏板高为0.7/0.85米，混凝土约556m3，21#楼基础筏板高为0.7/0.85米，有后浇带分为二段每段混凝土约为550 m3，22#、23#楼基础筏板高为0.7/0.85米混凝土约为680 m3 设计抗震等级：抗震等级为三级。 3.施工工艺流程 测量定位放线——基槽开挖——地基钎探——地基处理——测量定位放线——垫层施工——测量定位放线——筏板基础底部钢筋绑扎——筏板基础侧模安装——上返梁底部钢筋绑扎——上返梁顶部钢筋绑扎——筏板基础顶部钢筋绑扎——柱插筋——验收——筏板基础混凝土浇注——混凝土养护防雷接地应随着筏板基础施工随着进行。 4.主要分项工程施工方案 4.1测量定位放线 1.定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 2.场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 3.测量工具：
筏板钢筋施工方案
筏板钢筋施工方案 一、工程概况 1工程名称：济南市草山岭旧居改造工程楼及相邻地下车库施工 2建设单位：济南高新区金桥办事处草山岭社区居民委员会 3设计单位：山东省建筑设计研究院 4工程地点：位于济南东部高新开发区草山岭，项目有犷楼、5"楼及地下车 库施 工。 5、 建筑±0. 000相当于绝对标高：犷楼134.2米；f 楼132.7米。 6、 建筑面积及层数：『楼地上26层，地下2层，总建筑面积10373. 03m 2 , 层高2.9米，建筑高度75.85米。5袞楼地上28层，地下2层、总建筑面积 10382. 14m 2 ,层高2. 9米,建筑高度86. 5米。 7、结构形式：框架、剪力墙结构 二、编制依据 1?现行有关国家、行业、施工规范及标准： 2. 《建筑工程施工质量验收统一标准》 3. 《钢筋机械连接通用技术规程》 4. 《钢筋焊接及验收规程》 5. 《建筑地基基础工程施工质量验收规范》 6. 《钢筋焊接接头试验方法标准》 7. 《建筑施工安全检查技术标准》 8. 其他相关标准、规范、法规等。 三、施工要求 1. 原材料要求 进场钢筋有出厂质量证明书和试验报告单，每捆钢筋有标牌。对进场钢 筋按规范的标准抽样做物理性能试验，合格后方可使用。 2. 钢筋的储存 进场后钢筋和加工好的钢筋根据钢筋的牌号，分类堆放在枕木或砖砌成 的高30cm 间距2m 的垄上，以避免污垢或泥土的污染。并应及时进行状态标 识，严禁随意堆放。 3. 钢筋加工 在施工现场设置钢筋加工区，并配备钢筋加工机具，如调直机、切断机、 弯曲机等。 钢筋冷拉：使用自动的机械式冷拉工艺，对盘圆钢筋达到调直钢筋、提 高强度的目的，采用控制最大冷拉率的方法（不超过10%）进行质量控制。 GB50300-2001 JGJ107-96 JGJ18-96 GB50202-2002 JGJ/T139-2001 JGJ559-99
浅析筏板基础钢筋的支撑措施
浅析筏板基础钢筋的支撑措施 摘要：随着现代科学技术的发展，提高建筑设施的防震能力和承压能力是建筑设计单位考虑的重点问题，许多高层建筑采用筏板基础，这种基础用钢量大，支撑措施复杂，操作难度较大, 还容易出现一些差错。本文探讨并总结了关于筏板基础钢筋支撑问题并提出一些措施。 关键词：筏板基础，存在问题，支撑体系，支撑措施 Abstract: along with the development of modern science and technology, improve the building facilities, shockproof capability and confined ability is architecture design unit of the key issues to consider, many high-rise building the raft foundation, the basis of large amount of steel, supporting measures complex, difficult operation, also easy to have some mistakes. This paper discussed and summarized the raft foundation reinforced support about problems and puts forward some measures. Keywords: raft foundation, the existing problems, and the support system, support measures 中图分类号：TU74文献标识码：A 文章编号： 1引言 在现代建设施工中，施工建设企业为提高基础的承载能力及抗震能力, 高层建筑多采用筏式基础。这种基础用钢量大，又有双向箍筋, 操作难度较大，还容易出现一些差错。同时基础钢筋施工中, 常因一些技术人员对某些概念混淆不清, 引起施工差错, 致使钢筋工程返工, 造成浪费或留下结构隐患。 2筏板基础钢筋施工中存在的问题 2.1交叉梁的施工中存在的问题 交叉梁的纵筋绑扎问题中，底板中的交叉梁，大多数在交叉点处有柱。因此不分主次梁，它们均以柱为支座。在其纵筋交叉时，哪个在上面还是在下面的问题容易引起争议。而在无柱时，两梁交叉，还是要分主次梁进行绑扎的。在交叉梁附加筋问题上，次梁交叉时且无柱作为支座，设计中都在主梁增设了附加箍筋或吊筋。但是，目前施工详图，以及规范中，仅注明在次梁交点两侧一点范围内

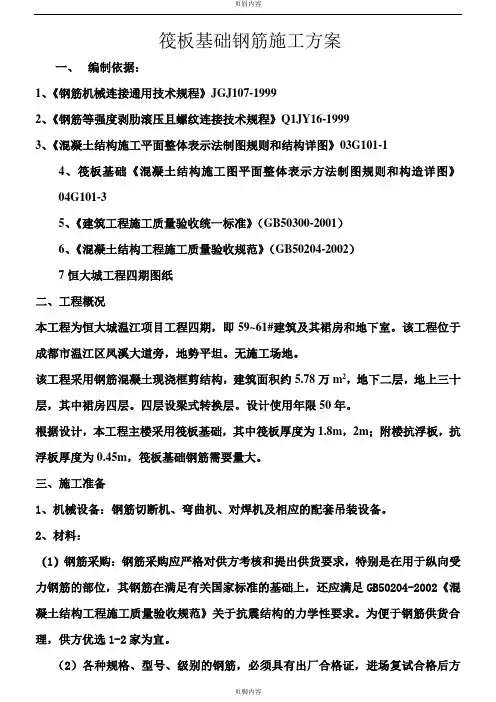

筏板基础钢筋施工方案(1)
