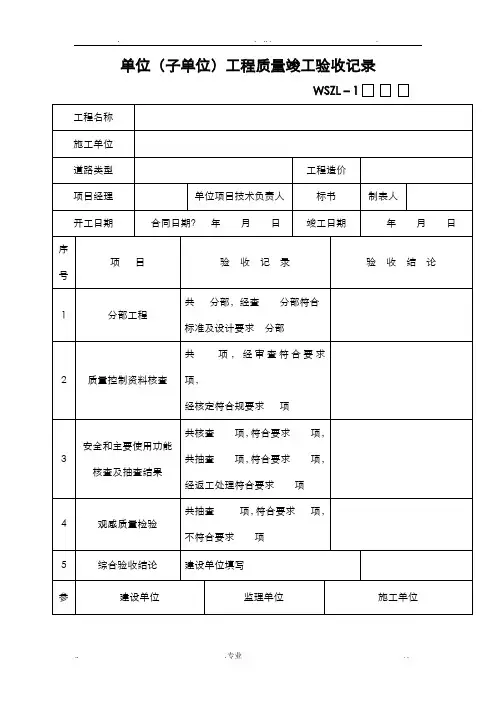

路面厚度检验评定表

施工单位：四川泸州通达建设有限公司合同编号：LGHT-2013-SGFB-031 监理单位：成都海龙工程建设咨询监理部编号：

工程名称：宜宾临港中心组团基础设施建设工程石岗路工程

分项工程名称：

桩号

距中线位置

（m）

厚度（cm）桩号距中线位置

（m）

厚度（cm）左车道右车道左车道右车道

设计厚度X（cm）= 检验总点数N=

平均厚度（cm）X= 标准差S= 厚度代表值（cm）X=X-ta/N·S=

厚度极值（cm）= 大于等于厚度极值

点数n=

合格率（%）n/N= 技术负责人：记录员：测量员：现场监理员：

贝克曼梁测定路基路面回弹弯沉试验

贝克曼梁测定路基路面回弹弯沉试验目的和适用范围 1.1 本方法适用于测定各类路基路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。 1.2 沥青路面的弯沉以路表温度20℃时为准，在其他温度测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。 2、引用标准 JTJ059-95《公路路基路面现场测试规程》 3、仪具与材料本试验需要下列仪具与材料： 3.1 标准车：双轴、后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合表1的要求。测试车可根据需要按公路等级选择，高速公路、一级公路及二级公路应采用后轴10t 的BZZ-100标准车；其他等级公路可采用后轴6t的BZZ-60标准车。测定弯沉用的标准车参数见下侧示意表示意表 3.2 路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2∶1。弯沉仪长度有两种:一种长3.6m,前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4m,前后臂分别为3.6m和1.8m.当在半刚性基层沥青路面或水泥混凝土路面上测定时,宜采用长度为5.4m的贝克曼梁弯沉仪,并采用BZZ-100标准车.弯沉采用百分表量得,也可用自动记录装置进行测量. 3.3 接触式路表温度计:端头为平头,分度不大于1℃. 3.4 其他:皮尺、口哨、白油漆或粉笔、指挥旗等. 4、试验方法 4.1 准备工作（1）查并保持测定用标准车的车况及刹车性能良好,轮胎内胎符合规定充气压力. （2）汽车车槽中装载(铁块或集料),并用地中衡或野外承重测试仪称量后轴总质量,符合要求的轴重规定,汽车行驶及测定过程中,轴重不得变化. （3）测定轮胎接地面积:在平整光滑的硬质路面上用千斤顶将汽车后轴顶起,在轮胎下方铺一张新的复写纸,轻轻落下千斤顶,即在方格纸上印上轮胎印痕,用求积仪或数方格的方法测算轮胎接地面积,准确至0.1cm²。（4）查弯沉仪百分表测量灵敏情况。（5）在沥青路面上测定时，用路表温度计测定试验时气温及

沥青混凝土路面厚度检测

沥青混凝土路面厚度检测规范《公路工程质量检验评定标准》（JTG80（1）-2004）《公路路基路面现场测试规程》（JTG-E60-2008）路面厚度总厚度≤60mm时，允许偏差分别为-5mm和-10mm；总厚度>60mm时，允许偏差分别为-8%和-15%的总厚度，H为总厚度(mm)。前一数值为代表值，后一数值为合格值要求。按双车道每200m检测一个点进行。检测方法：采用100mm取芯机取芯（如仅测厚度，可采用50mm取芯机取芯），必须取至芯样底部，取出芯样后用正十字形标记在芯样表面标记，并从正十字开标记端部测量该芯样的4个厚度，取平均值为该芯样厚度（精确至1mm）。芯样检测完成后的数值处理按以下附录进行。附录H 路面结构层厚度评定 H.0.1评定路段内路面结构层厚度按代表值和单个合格值的允许偏差进行评定。 H.0.2按规定频率，采用挖验或钻取芯样测定厚度。 H.0.3厚度代表值为厚度的算术平均值的下置信界限值，即：式中：X L——厚度代表值(算术平均值的下置信界限)； X——厚度平均值； S——标准差； n——检测点数； t?——t分布表中随测点数和保证率(或置信度?)而变的系数，可查附表B。采用的保证率：高速、一级公路：基层、底基层为99％，面层为95％。其他公路：基层、底基层为95％，面层为90％。 H.0.4当厚度代表值大于等于设计厚度减去代表值允许偏差时，则按单个检查值的偏差不超过单点合格值来计算合格率；当厚度代表值小于设计厚度减去代表值允许偏差时，相应分项工程评为不合格。代表值和单点合格值的允许偏差见第7章各节实测项目表。 H.0.5沥青面层一般按沥青铺筑层总厚度进行评定，高速公路和一级公路分2～3层铺筑时，还应进行上面层厚度检查和评定。附表B t n

弯沉值设计规范和评定标准

公路各结构层回弹弯沉值设计规范和评定标准一、概述《公路沥青路面设计规范》JTJ 014-97规定了路面顶层的设计弯沉计算公式和方法；在《公路工程质量检验评定标准》JTG F80/1-2004中提出要求检测路面顶层和土质路基回弹弯沉；在《公路路面基层施工技术规范》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。 1、《公路工程技术标准》（2003） 2、《公路沥青路面设计规范》JTJ 014-97 3、《公路路面基层施工技术规范》JTJ 034-2000 4、《公路工程质量检验评定标准》JTG F80/1-2004 （一）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。容许弯沉容许弯沉是合格路面在正常使用期末不利季节，路面处于临界破坏壮态时出现的最大回弹弯沉，是从设计弯沉经过路面强度不断衰减的一个变化值。理论上是一个最低值。计算公式是 LR＝720N *AC*AS。《公路沥青路面设计规范》JTJ 014-97 119页设计弯沉设计弯沉值即路面设计控制弯沉值;是路面竣工后第一年不利季节，路面在标准轴载作用下，所测得的最大回弹弯沉值，理论上是路面使用周期中的最小弯沉值。是路面验收检测控制的指标之一。计算公式是 Ld＝600N *AC*AS* Ab。《公路沥青路面设计规范》JTJ 014-97 42页计算弯沉值计算弯沉值分检测计算弯沉值和理论计算弯沉值。检测计算弯沉值：通过对路基、路面和原有老路进行弯沉检测，并通过计算整理所得到的代表值。其作用主要是评定路基路面状况和作补强设计之用。理论计算弯沉值路基，路面基层、底基层等各层在设计时均要求计算出其弯沉设计值，在完工检测时也要检测其值，以检验其强度是否满足要求。二、路面设计弯沉值的计算（一）路面顶面设计弯沉值路面设计弯沉值是表征路面整体刚度大小的指标，是路面厚度计算的主要依据。路面设计弯沉值应根据公路等级、在设计年限内累计当量轴次、面层和基层类型按下式计算: Ld＝600N *AC*AS*Ab 式中： Ld――路面设计弯沉值（0.01mm）； Ne――设计年限内一个车道上累计当量轴次； AC――公路等级系数，高速公路、一级公路为1.0，二级公路为1.1，三、四级公路为1.2； AS－－面层类型系数，沥青砼面层为1.0；热拌沥青碎石、乳化沥青碎石、上拌下贯或贯入式路面为1.1；沥青表面处治为1.2；中、低级路面为1.3； Ab－－基层类型系数，对半刚性基层、底基层总厚度等于或大于20cm时，Ab＝1.0；若面层与半刚性基层间设置等于或小于15cm级配碎石层、沥青贯入碎石、沥青碎石的半刚性基层结构时，Ab可取1.0；柔性基层、底基层Ab＝1.6，当柔性基层厚度大于15cm、底基层为半刚性下卧层时，Ab可取1.6； (注：新建公路和改建公路路设计弯沉均采用上面公式计算。）三、路基、路面基层设计弯沉值的计算（一）路基顶面设计弯沉值根据《公路路面基层施工技术规范》JTJ 034-2000规定，土基回弹弯沉的计算，首先应确定土基回弹模量Eo 查《公路沥青路面设计规范》附录E或

四级公路路基路面弯沉值实用标准

四级公路路基路面弯沉值标准竣工验收弯沉值计算公路等级: 四级公路新建路面的层数 : 4 标准轴载: BZZ-100 层位结构层材料名称厚(cm) 抗压模量(MPa) 1 中粒式沥青混凝土5 1200 2 水泥灰稳定土20 800 3 天然砂砾 15 200 4 天然砂砾20 150 5 土基40 计算新建路面各结构层及土基顶面竣工验收弯沉值 : 第 1 层路面顶面竣工验收弯沉值 LS= 48.6 (0.01mm) 第2 层路面顶面竣工验收弯沉值 LS= 59.8 (0.01mm) 第 3 层路面顶面竣工验收弯沉值 LS= 136.4 (0.01mm) 第 4 层路面顶面竣工验收弯沉值 LS= 220.2 (0.01mm) 土基顶面竣工验收弯沉值 LS= 292.5 (0.01mm)(根据“基层施工规”第88页公式) LS= 232.9 (0.01mm)(根据“测试规程”第56页公式) 一、公路回弹弯沉值的作用（一）概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施工监理和检测单位都要进行的一个工作事项。首先由设计单位设计出弯沉值，再由施工单位去执行施工自检，然后由监理、检测部

门抽检鉴定，实现设计意图。在当前的规规定中，《公路沥青路面设计规》JTJ 014-97 规定了路面顶层的设计弯沉计算公式和方法，但没有提出路基、路面基层的弯沉计算方；在《公路工程质量检验评定标准》JTJ071-98中只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项；在《公路路面基层施工技术规》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规，就容易混淆回弹弯沉的原意，造成错误认识，甚至做出错误的数据和结果。经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。为帮助基层工程技术人员很好地撑握回弹弯沉在公路工程建设中的应用，本人在前辈及同行的肩背上，略作点抄习发挥，特写此文，以示对本行作点贡献在阅读本文之前，请备好以下标准和规： 1、《公路工程技术标准》（2003） 2、《公路沥青路面设计规》JTJ 014-97 3、《公路路面基层施工技术规》JTJ 034-2000 4 4、《公路工程质量检验评定标准》JTJ -98 （二）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。容许弯沉容许弯沉是合格路面在正常使用期末不利季节，路面处于临界破坏壮态时出现的最大回弹弯沉，是从设计弯沉经过路面强度不断衰减的一个变化值。理论上是一个最低值。计算公式是L R＝720N *AC*AS。
