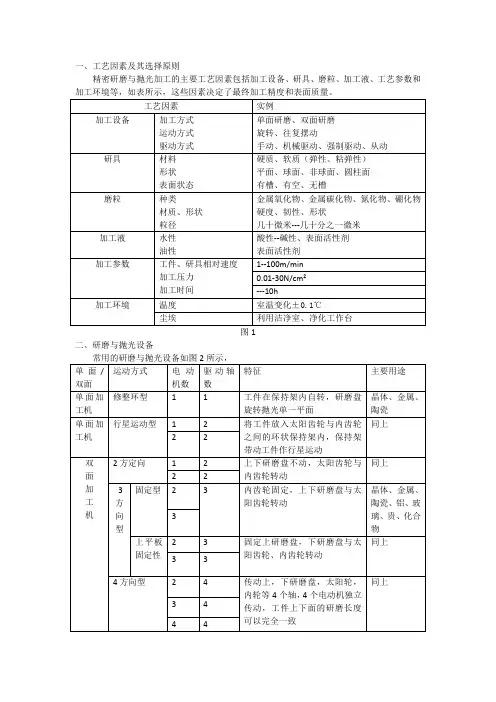

精密研磨与抛光的主要工艺因素

研磨作业操作规程

阀门密封面研磨工艺作业指导书编制：审核：批准：日期：

1、总则： 1.1 确保阀门密封面的表面质量满足产品性能要求； 1.2 本指导书适用于压力管道元件产品密封面的研磨作业。 2、范围：适用于产品主要起密封作用的密封件（如产品的阀瓣、闸板、阀门密封部位等）。 3、研磨材料 3.1研磨砂纸 3.1.1 按照用途分：干磨砂纸：适合粗加工或者打磨一些比较粗糙的东西，比如铁管金属等。耐水砂布：质感比较细，适合打磨一些纹理较细腻的工件，而且适合后加工；3.1.2 按照磨料分：棕刚玉砂布；氧化铝砂纸；碳化硅砂纸；锆刚玉砂纸等。 3.1.3按照粘结剂分：普通粘结剂砂纸；树脂粘砂布；结剂砂纸。 3.2 研磨膏常用类型：碳化硅类研磨膏，主要用于硬质合金、铸钢件等研磨； 3.3 稀释剂常用稀释剂：一般为机油、柴油、煤油。 4、研磨工具及研磨方法 4.1阀瓣平面磨设备及操作方法 4.1.1 阀瓣平面磨设备（1）直径φ500研磨盘，设备编号为038-003-3，该设备主要用于研磨止回阀阀瓣及闸阀闸板、截止阀阀瓣，研磨的规格范围一般为DN250/300/350/400/450/500。（2）直径φ255及φ100研磨盘，设备编号为038-004-3，该设备主要用于研磨止回阀阀瓣、截止阀阀瓣及闸阀闸板等。φ255研磨盘的规格范围一般为DN100/125/150/200；φ100研磨盘的规格范围一般为DN40/50/65/80。

4.1.2阀瓣平面磨操作方法 4.1.2.1粗磨：研磨盘贴P60~P120之间的棕刚玉耐水砂布干磨，达到去除划痕的目的。（1）取出研磨砂布用剪刀按研磨盘的直径将贴有双面胶带砂纸剪下，粘贴于擦净的研磨盘上；（2）研磨前一定要察看工件的研磨面是否有高点。如果有高点要先行修掉，以免撞击研磨盘或改变被研磨密封面的角度；（3）接通研磨机电源；（4）开启电机，研磨机处于自行运转状态；（5）将工件放在研磨机上进行研磨，不断观察研磨面的表面粗糙度；（6）停机后一定要拔掉电机电源，以免误撞电机开关，研磨盘转动伤人或损坏机器。（7）使用后将研磨盘或磨片上的污物清洗干净。（8）在整个操作当中，应始终注意安全生产。 4.1.2.2半细磨：研磨盘贴No240~No800氧化铝耐水砂纸研磨，达到抛光的目的，具体操作方法同上。 4.1.2.3精磨：放入碳化硅研磨膏并加入稀释剂机油、柴油或煤油等。研磨膏颗粒度的选择主要是根据加工工件表面粗糙度来决定的。余量较大，要求加工效率高的，可选用较粗颗粒度号；余量较小，要求光洁度高的，可以选择较细颗粒度。精磨的主要操作方法：使用研磨膏时可用颗粒度W5或更细的微份与机油、柴油等稀释后进行研磨。研磨时一般顺时针方向转一定角度后，再反方向转。轻轻地磨一会儿，必须检查一次，待磨得发亮发光，并在阀瓣或闸板上可以看到一圈很细的线，颜色达到黑亮的时候，再用机油轻轻地磨几次，用干净的纱布擦干净即可。 4.2冲击钻式研磨及操作方法 4.2.1冲击钻式研磨设备（1）冲击钻：6161型双柄冲击钻。

模具超精密研磨抛光与焊接

近年来，在世界范围内制造业的竞争变得越来越激烈，企业在尽可能短的时间内高效率，低消耗的为顾客提供个性化高品质产品的能力，已成为企业竞争能力的一个标志。模具品质的高低将直接影响到产品的质量、产量、成本、新产品投资及老产品更新换代要求。那么，如何才能更有效的提高模具品质呢？也就是说，如何才能让模具在高精度、低成本、高效率条件下，生产出高品质的合格制件？这与模具表面处理有很大关系，也日益成为各企业关注的焦点。模具表面处理并不是一个简单的话题，它包括模具抛光与模具焊接等。模具抛光众所周知，模具钢需要一个很好的抛光技能来体现材料本质的性能，但抛光问题一直是企业无法根本解决的一个难题。桥本工业已达到高品质顾客企业所认同的研磨技术的要求。日益精进的技术，创造出无法仿效的镜面精加工效果，从对使用钢材的建议到微小孔的解决等问题，及各种形状复杂的精密零件，桥本HASHIMOTO皆可对应。抛光中遇到的最大问题就是“抛光过度”，抛光过度是指抛光时间越长，模具表面质量越差。发生抛光过度时有两种现象，即“桔皮”和“微坑”，抛光过度多发生于机械抛光。 “桔皮” 不规则、粗糙的表面被称为“桔皮”，产生“桔皮”有许多不同的原因。最常见的原因是由于抛光压力过大及抛光时间过长，以及抛光方法不当等。发现表面质量不好，许多人就会增加抛光压力，并延长抛光时间，加上抛光流程的不当，往往会使表面质量变得更差。 “微坑” “微坑”或“砂孔”的形成是由于钢种的非金属夹杂物（杂质），通常是硬而脆的氧化物；在抛光过程中从钢材表面被拉出，形成“微坑”或“砂孔”。主要影响因素如下： 1、抛光压力和抛光时长； 2、钢材的纯净度，特别是硬性夹杂物（杂质）的含量； 3、抛光工具； 4、研磨材料。抛光操作的流程如何选择研磨和抛光的操作次序，完全取决于抛光操作者的经验及其使用的工具与设备。材料的特性对操作程序也有影响。抛光流程1 考虑加工效率首先要确认加工品的粗糙程度，这个作业要谨慎进行不能有错误，根据粗糙程度也有不能作业的可能，确认加工品的粗糙程度然后根据形状选定油石进行抛光，抛光方法的次序是根据油石的粒

TPD研磨废水处理实施方案

200T/D研磨废水处理设计方案设计编号:DY20170405-0200

目录一、工程概况 (3) 1.1、总则 (3) 1.2、工程概述 (3) 二、工艺设计原则及设计规范 (4) 2.1、设计依据 (4) 三、设计范围及原则 (5) 3.1设计范围 (5) 3.2设计原则 (5) 四、工艺说明 (6) 1.1工艺流程简图 (6) 2.2工艺流程说明 (6) 五、施工组织设计 (11) 5.1施工准备 (12) 5.2管理指标 (12) 5.3施工方法和采取的技术措施 (14) 5.4工程施工安全技术措施 (18) 5.5安全注意事项 (20) 六、售后服务承诺 (22)

一、工程概况 1.1、总则 1.1-1、本规范书为研磨废水处理项目。 1.1-2、本规范书提出的设计,完全符合现项目的设计方案。 1.1-3、工程名称: 200T/D研磨废水处理方案。 1.2、工程概述甲方现已有一套研磨废水处理并回用的系统，原系统为50T/D的处理量,由于现排放废水量增加到200T/D,所以原废水处理系统需要改造,现对该废水项目做如下具体的改造方案设计，为贵司提供较为理想、投资省、处理效果好的工艺及设备。

二、工艺设计依据及设计规范 2.1.设计依据建设单位提供的废水量及水质数据。环保部门对污染治理的指示与要求。 GB8978-1996《污水综合排放标准》环境工程手册《水污染防治卷》相关设计参数。《污水综合排放标准》GB8978-96 《中华人民共和国环境保护法》《电镀废水治理设计规范》GBJ136 《国家污水综合排放标准》GB8978 《室外排水设计规范》GBJ14 《给水排水设计手册》《建筑给水、排水设计手册》《城市区域环境噪声标准》GB3096 《通用用电设备配电设计规范》GB50055 《低压配电装置及线路设计规范》GBJ54 《建筑结构荷载规范》GBJ9 《水处理设备制造技术条件》JB/T2932 《钢制焊接常压容器技术条件》JB2880 《手工电焊焊接接头的基本形式尺寸》GB13985 《水处理设备原材料入厂检验》ZBJ98004 《水处理设备油漆包装技术条件》ZBJ98003

废水处理工艺及流程说明

福建晶安光电有限公司1300吨/天生产废水处理工艺流程和设计说明一、处理对象和来源本项目废水为生产废水。由外缘切割机、晶棒掏取机、滚切机、各道磨工序的磨床、切片机、倒角机、研磨机、铜抛机、粗抛机和细抛机等工序后的清洗环节产生废水。此外，还有废气处理装臵的外排水、车间地面清洗水、纯水设备冲洗水等生产废水。生产废水总排放量一期为649.07m3/d，二期建成后全厂总量为1298.14m3/d，目前湖头污水处理厂尚未建成，因此近期项目废水经处理达一级标准后排入西溪。二、废水处理系统进水水质、水量废水产生量及对应的处理设施设计规模单位：t/d 有机研磨抛光酸碱一期废水产生量88.6 269.78 133.65 157.04 二期废水产生量88.6 269.78 133.65 157.04 处理设施设计规模180 540 280 300 注：废水处理系统一天运行20h，总设计水量应在1300t/d。项目运营期间产生的酸洗废液、氨洗废液、切削废液作为危废分类集中收集处臵，暂存在厂区内危险废物储存场（设臵于废水处理站旁，设3 个塑料储罐，容积均为20m3，同时设一个地下储池，容积为100m3），每两周由有资质的危废处理单位清运一次；其它各工序废液可进入废水处理站处理（生活污水单独处理）。项目废水的进水水质 CODCr BOD5 SS 氨氮总磷LAS 有机废水3000 1800 800 50 10 50 研磨废水1000 800 2300 40 3 45 抛光废水1500 900 1000 45 3 60 酸碱废水450 100 250 456 -- 80

三、废水处理系统出水水质根据环评要求，该项目产生的废水经处理排放执行国家《污水综合排放标准》中GB8978-96 表4一级标准，具体数值见下表。排放执行GB8978-96表4一级标准项目单位标准限值（一级） pH值无量纲6～9 悬浮物(SS) mg/L ≤70 五日生化需氧量(BOD5) mg/L ≤20 化学需氧量（COD）mg/L ≤100 氨氮（NH3-N）mg/L ≤15 总磷mg/L ≤0.5 LAS mg/L ≤5 备注：本项目仅针对以上水质指标进行监测，其余指标不在本处理范围内。

玻璃研磨废水前段回用方案..

玻璃研磨废水回用方案目录一、项目概况 (1) 二、设计依据与设计原则 (1) 三、生产工艺及废水排放调查 (2) 四、工艺流程 (3) 五、主要构筑物及设备 (4) 六、土建设计 (7) 七、机械、电气、自控设计 (7) 八、运行成本 (8) 九、工程进度计划表 (8) 十、工程概算 (9)

第一章水处理工程 1、项目概况富士康集团群创事业处位于深圳市宝安区龙华镇。其生产车间需对部分材料玻璃产品进行处理，有打磨、切割、磨薄等处理，每天产生一定量的废水用于打磨机、切割机及磨薄机上，该废水如直接排放会对周围水域造成一定的污染，且原水为自来水，污染物较为单纯，完全排放非常浪费水资源，故该废水排放必须严格控制，妥善处理和处置。现该公司特委托我公司对该废水回用系统提供设计方案。根据厂方提供的资料，废水每小时最大小时排量约为20m3/H,废水中主要污染物为PH、BOD、COD、SS及少量油份. 根据水质特点，结合同类废水的处理经验，我公司拟采用调节池—浅层汽浮机--PH调节反应池--混凝反应池--沉淀池--PH回调池。 2、设计原则、依据和范围 2.1设计原则 1、以废水处理达标为目的,采用工艺成熟、运行稳定、操作管理方便的处理技术。 2、严格执行国家和地方有关环境保护的法规。 3、力求各污水处理设施布置紧凑，工艺流程流畅，外型与周围环境协调，尽量节省占地面积。 4、在满足污水处理达标的前提下，降低造价，选用先进的节能设备，尽

可能降低污水处理成本，达到社会效益、环境效益和经济效益的统一。 2.2设计依据 1、《中华人民共和国环境保护法》； 2、《广东省建设项目环境保护管理条理》； 3、《广东省水污染物排放限值》（DB44/26-2001）； 4、《建筑给水排水设计规范》（GBJ15-88）； 5、《建筑结构荷载规范》（GBJ9-87）； 6、国家和地方颁布的有关设计规范； 7、该公司提供的有关资料； 8、根据《三废处理工程技术手册》废水卷； 2.3设计范围本方案设计范围从废水排放到集水调节池，至废水处理出水清水桶止，其中包括：本区域内的处理构筑物、工艺设备、管道布置、电器设备、仪表自控以及相关的建筑物等的各专业施工图设计。 3.废水排放调查 3.1 排放废水水质水量根据该公司提供的资料，该废水中未添加任何化学药品，原水为自来水，最后出水中主要污染物为玻璃碎屑，参考同类废水水质如下表：

打磨工艺规范

打磨工艺规范及技术要求一、打磨设备 1.角磨机 2.直磨机 3直砂轮机

4拉丝机二操作规程 1. 打磨前准备： 1.1工作前应检查砂轮有无损坏，防护装置是否完好；试机，并进行调整，确保砂轮无抖动现象。 1.2 戴好口罩和护目镜，穿好工作防护服。 1.3 打磨前必须确保工件表面无其他杂物，发现有表面缺陷等应先补焊后再打磨。 1.4 进行首件打磨，检查是否符合打磨要求，并经质检或主管确认无误，方可开始批量作业。 2.操作规范 2.1 安装砂轮时，必须核对砂轮允许的最高转速是否与主轴转速相适应。 2.2 需打磨的产品应放置平稳，小件需加以固定，以免在打磨过程中产品位导致加工缺陷。 2.3 正确使用打磨工具，及时检查和更换磨损严重的砂轮磨片。 2.4 打磨时应紧握打磨工具，砂轮片与工作面保持一定合理的角度循序渐进不得用力过猛而表面凹陷。 2.5 在打磨过程中发现产品表面有气孔，夹渣，裂纹等现象时应及时通知金工车间进行补焊。 2.6 打磨结束后需进行自检，打磨区域应无明显的磨纹和凹陷，周边无焊接飞溅物，符合产品设计和工艺要求。产品应归类存放，堆放整齐有序。三打磨工艺规范及技术要求 1. 焊前打磨 1.1打磨范围：全部焊缝两侧 1.2操作方法：打磨焊缝时用安装了不锈钢刷的直柄打磨机沿焊缝方向进行打磨；多层焊接时，每焊完一层需打磨去除不规则的焊缝飞溅、氧化层，保证焊接平滑过渡 1.3技术要求：打磨出金属光泽，保证焊接区域无氧化膜，打磨纹路与焊缝方向平行且均匀、

打磨深度不超过母材厚度的5%为标准。 2. 焊缝余高的打磨 2.1打磨范围：焊缝两侧 2.2操作方法：角磨机工作时要与被打磨面平行，使焊缝余高被去除；当焊缝有凹陷时以不伤母材为标准，严禁用千叶片端部斜铲被打磨面、不得用力过猛而导致表面凹陷。 2.3技术要求：被打磨表面要求平滑；不伤母材，以母材的被去除量不超过5%为标准；被打磨部分表面纹路要求一致，沿焊缝方向，严禁无规律打磨。 3去除表面划伤 3.1打磨范围：划伤区域 3.2操作方法：使用打磨工具沿一定的方向打磨 3.3技术要求：被打磨表面要求平滑；不伤母材，以母材的被去除量不超过5%为标准；被打磨部度的5%为标准。分表面纹路要求一致，严禁无规律打磨。 4. 去除焊接飞溅 4.1打磨范围：焊缝两侧各40-50mm，超过此范围的飞溅参照表面划伤打磨方法进行打磨 4.2操作方法：使用打磨工具沿焊缝方向打磨 4.3技术要求：打磨出金属光泽、保证焊接区域没有飞溅物；打磨纹路与焊缝方向平行；打磨深度不超过母材厚度的5%为标准。 5.焊缝接头的打磨 5.1打磨范围：对焊缝接头及段焊起弧点收弧点 5.2操作方法：使用安装了合金旋转锉的直磨机对焊缝接头及段焊起弧点、收弧点进行打磨5.3技术要求：焊缝接头的打磨要求外形与焊缝余高一致；段弧起弧点收狐点的打磨要求在去除焊接缺陷的情况下表面没有尖锐的棱角；不伤母材，以母材的被去除量不超过母材厚度的5%为标准，打磨后整体应无毛刺、凹坑和焊接不良处。 6.焊缝磨平 6.1打磨范围：焊缝及焊缝两侧各15～25mm。 6.2操作方法：先用角磨机和百叶片沿焊缝方向进行打磨，百叶片与工作面保持5～15°夹角，循序渐进，使焊缝磨平，母材的被去除量不超过0.2mm为标准；当焊缝有凹陷时应补焊后再打磨，不得用力过猛导致表面凹陷。 6.3技术要求：焊缝高度与母材在同一水平面上，被打磨表面要求平滑（或平滑过渡）不伤母材，母材的被去除量不超过母材厚度5%为标准。打磨后整体应无毛刺、凹坑和焊接不良处。 7.不锈钢表面拉丝处理 7.1处理范围：产品全部表面 7.2操作方法：焊缝位置用直砂机依次用120#240#320#千叶轮进行打磨，直砂机与工件表面平行千叶轮垂直于工件表面做往复动作。拉丝机做表面和焊缝拉丝效果处理。 7.3技术要求：打磨后部件表面无凹凸不平现象，不允许出现毛刺或者凹孔、沙眼现象；打磨后整体表面需光滑，不锈钢产品表面或焊接部位以XX目拉丝处理，拉丝后产品表面丝向方向一致，且粗细一致。不能存在明显分层、发黑、发黄现象。拉丝后整体应无毛刺、凹坑和焊接不良处
