蒸汽管道吹扫方案

蒸汽管道吹扫方案
蒸汽管道吹扫方案

热电有限公司

医药园区内供热管道建设安装工程蒸汽管道吹扫方案

编制:

审核:

批准:

日期:2014-01-02

设备有限公司

目录

一、工程概况 (2)

二、蒸汽吹扫的目的和范围 (2)

三、蒸汽吹扫应具备的条件 (2)

四、蒸汽吹扫原则及要求 (3)

五、蒸汽吹扫合格的标准 (4)

六、吹扫程序 (4)

七、蒸汽吹扫安全注意事项 (5)

八、施工工具 (6)

九、安装单位人员组织 (7)

一工程概况

本工程自医药园区外热电供热预留口接出一根DN100的蒸汽管线,沿生物医药园区内绿化带由东向西布置,终点为厦门海沧生物医药园区内13栋厂房。全线预留柒个DN50的管位。

二蒸汽吹扫的目的和范围

1、吹扫目的

蒸汽管线及进设备的蒸汽管线第一次投入使用之前必须进行吹扫,以清除管道内的杂质,否则蒸汽运行后,锈皮、焊渣、灰物等杂质的存在将影响蒸汽品质,并随蒸汽带到各设备,造成阀门堵塞及阀门密封面损坏,影响系统工况正常运行。

2、吹扫范围

热电有限公司生物医药园区内供热管道建设安装工程项目的蒸汽管道。起点从园区外热电供热蒸汽管网预留口,终点为生物医药园区13栋旁。全长约720米,全部规格为Φ108*4、20# GB/T30873-2008无缝钢管。

三、蒸汽吹扫应具备的条件

1、蒸汽管道的焊口按比例无损检测合格。支架验收合格、管道水压试验合格、保温验收合格、管内积水排净。

2、供汽管线具备提供压力为1.0Mpa,温度为250℃的合格蒸汽。

3、已按要求预留吹扫口,吹扫口设在生物医药园内13栋处闸阀后,临时管道安装完毕,临时管道为:规格Φ108*

4、20# GB/T3087-2008

无缝钢管,吹扫口安装4Mpa压力表一个,临时管的安装质量(包括固定和支架)符合有关规定。

4、吹扫蒸汽管道上的排空阀门全部已关闭,疏水器前的阀门已关闭、疏水装置旁通阀门已打开,仪表已拆除并用堵头堵上仪表孔。

5、吹扫用蒸汽运行稳定,保证吹扫用汽量。

6、靶片(厚5mm、宽21.8mm、长353mm的铝皮)、靶架已准备齐全。

7、参加吹扫的人员已安排好并且分工明确(见人员安排表),劳动保护用品已下发至吹扫人员并按规定佩戴。

8、吹扫方案已获批准,吹扫人员已学习并掌握了本吹扫方案。

四、蒸汽吹扫原则及要求

1、所有滑动、导向支架做好原始记录、标点,暧管时膨胀情况做好

记录,观察固定支架情况并做好记录。

2、吹扫按先主管后支管的顺序进行。吹扫人员负责对管线进行暧管和

检查。

3、蒸汽吹扫前应先打开全部疏水装置旁管路阀门,关闭疏水器前的阀

门,稍开蒸汽,对蒸汽管线进行暧管,防止水击,直到疏水装置排

出蒸汽时关闭疏水装置旁路阀门。吹扫人员随时检查管道的热膨胀

情况、补偿器、支架动作情况,并做好记录。

4、临时管道设施必须按规范要求安装固定牢靠(蒸汽吹扫需安装临时

吹扫管道,临时吹扫管内径宜等于或大于被吹扫管道的内径,长度

应尽量短,以减少排汽阻力;临时管道管口应朝上倾斜30度排空;

临时吹扫管应具有牢固的支撑,以承受排汽的反作用力)。吹扫临

时管道及阀门要有保温,防止烫伤。

5、吹扫过程中必须保证安全。规范操作。

6、吹扫口在多次吹扫后,连续三次肉眼看不到有杂质吹出时可安排打

靶,对打靶结果由监理和业主共同负责确认。

7、靶板制作:选用δ=5mm铝板按规范要求制作,宽度为吹扫管径的

10%,长度大于吹扫管径约。装设方向垂直于汽流冲击的方向,排

放管线及其它临时管线应考虑热应力和后座力。

8、管网吹扫工作应在生产准备指挥部的统一指挥下进行;各单位、各

部门必须统一协作,全力配合;吹扫过程中一切指令以总指挥发出

的为准,如有异常情况及时通知总指挥协调处理。

五、蒸汽吹扫合格的标准

六、吹扫程序

吹扫按暧管吹扫降温暧管吹扫降温的方法重复进行吹扫

吹扫流程:界区蒸汽蒸汽管道吹扫口靶板临时放空

吹扫步骤:

6.1、吹扫出口阀门稍开一点,通知操作人员缓慢打开纸业管道1082

支墩处的闸阀进行暧管。升温速度控制在<5℃/min、升压速率控

制在0.05~0.1MPa/min,检查管道的热膨胀情况、补偿器、支

架动作情况,确认各点检查无异常后,再稍开大一点连接管道处的

阀门,进一步暧管,并沿管线逐个检查疏水点,待疏水器装置冷凝

水排净后逐渐关闭疏水器装置旁通阀、排污阀。第一暧管时间要适

当长一些,第二次暧管时间短一些。

6.2、关闭吹扫出口阀门,通知操作人员再稍开大一点连接管道处的阀

门,选待管网压力表指示蓄压压力为0.5MPa时,吹扫人员尽快

全开吹扫出口阀门进行吹扫,压力下降到0MPa后,吹扫人员关闭

吹扫出口阀门升压,准备再次吹扫;如此反复进行。

6.3、正常吹扫蓄压,当压力达0.8-1.0MPa时,尽快全开吹扫出口阀

门进行吹扫,压力下降到0MPa后,关闭阀门蓄压,往复吹扫,直

至吹扫合格。

6.4、当肉眼看不到有铁锈和其他杂物从吹扫口飞出后,就在吹扫口安装

铝板吹扫打靶,反复进行打靶直到吹扫合格。

6.5、关闭连接管道处的阀门,降温降压(温度低于50℃、压力为0MPa

时)后拆除临时吹扫管,焊接盲板密封吹扫口,防止脏物进入管道。

七、蒸汽吹扫安全注意事项

7.1、吹扫时,排放口前50m范围要悬挂警示标志并用警戒带隔离,且

排放口必须在室外并朝上倾斜30度排空;在吹扫时不许任何人进

入警戒带内。

7.2、暧管和吹扫过程中,派专人负责巡视蒸汽管线;观察管道的热膨胀

情况、补偿器支架动作情况,有严重变形时立即停止暧管和吹扫,

以免引起重大事故。

7.3、蒸汽吹扫时,新阳热电厂运行部对供汽锅炉给水系统、汽包液位严

密监控,防止蒸汽带水或锅炉缺水。

7.4、吹扫过程中严禁出现管线超压、超温现象。各吹扫操作人员严格执

行吹扫方案中的规定,认真观察吹扫口压力表指示,及时联系开启、

关闭吹扫阀。

7.5、吹扫人员保护用品应配备齐全,如高温手套、手电、耳塞、对讲机

2对等,并对吹扫情况及时做好记录。

7.6、园区外的进汽阀门由热电厂的操作人员进行操作,生物医药园内的

吹扫口阀门由施工方人员进行操作,监理和业主监督指导。

7.7、安全员职责:

安装单位的安全员负责整条管线的安全工作,包括整条管线的巡视、

消缺、吹扫管线阀门操作及吹扫管线周围的安全等。

八、施工工具

“F”板手4把;清扫用品若干;手套20副;活动板手、钢丝钳、螺

丝刀等3套,5mm铝板1平方米。

九、安装单位人员组织

为确保吹扫安全、有序进行,安装单位对人员及其职责安排如下:

中棒线蒸汽管道施工方案

蒸汽管道试压吹扫施工方案

蒸汽管道试压吹扫施工方案1 江苏协联热电集团有限公司城东新区热网管线 蒸汽管道工程 吹 扫 方 案 批准: 审核: 编制:扬州同创化工设备安装有限责任公司 2012年10月9日 一、工程概况: 本工程为塘田大桥西蒸汽管道至东氿大厦地下室蒸汽管道吹扫,蒸汽源有协联热电厂提供。 蒸汽主干管为DN350螺旋钢管约2500米,DN300无缝钢管约1000米,DN250无缝钢管约1000米,蒸汽由塘田大桥西主管网阀门接入万达广场,然后进入东氿一号花苑,再进入文化广场,商业银行,最后进入东氿大厦地下室,蒸汽压力,7kg/cm2。

二、引用标准: 2.1 GB50235-97《工业金属管道工程施工及验收规范》 2.2 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2. 3 城镇供热管网工程施工及验收规范 三、管道吹扫 3.1吹扫要求 管道以大流量蒸汽进行吹扫,流速不应低于30m/s,吹扫压力不大于管道工作压力的75%。 3.2 吹扫前的准备 a 吹扫前检查管道支吊架的牢固程度,必要时应予加固,吹扫过程中应检查管道的热位移。 b 管道吹扫的顺序应按主管、支管、疏排管依次进行,吹扫出的脏物,不得进入已合格的管道。 c 蒸汽吹扫的排汽管要引至安全地带,并加以明显的标志,管口应朝上倾斜,保证安全排放,排汽管还要具有牢固的支承,保证承受吹扫时的反作用力。排汽管直径与被吹扫管同径,长度要尽量短捷。 d 在吹洗前,必须逐点检查各疏水点的阀门开闭是否灵活可靠。

e 控制房内各种仪表接点应与管网分开,流量计应拆除,然后用过渡短节连接。在始、终端阀门前,应各安装一只精度不低于1.5 级,表的满刻度值应达到试验压力的1.5 倍的压力表,以便监视。 3.3 吹扫步骤及技术措施 a 暖管前,各疏水点派专人负责,检查排污阀,排污阀应保持全开状态,关闭疏水阀前阀。 b 排污阀检查完毕后,缓慢开启进汽阀,当压力缓慢升至 0.2Mpa,各排污阀排出蒸汽时(气应呈白雾状,无杂物污垢)即关闭排污阀,关闭排污阀时应从管网始端向终端逐步进行。终端排污阀应保持微开状态,以防排污阀关闭后,管网内弊压,引起意外事故发生。 c 为确保安全,暖管应缓慢进行,千万不能操之过急。管网内应无明显水冲击现象,如发生明显的汽水冲击现象,采用减压、限汽或者暂停暖管等措施,待查明原因,并消除冲击现象后,再继续暖管,暖管时间约1 小时。 d 暖管束后,管道内压力逐渐升至吹扫压力,并保压30min,管网全线进入恒温阶段。在此期间内,全线应检查管道,阀门,补偿器等的严密性,有无泄漏点,并对所有阀门的法兰进行热紧工作。对各补偿器的热伸长进行测量,并作好记录。对所有固定支座派专人检查,对保温外表面进行测温,并作好记录。 e 恒温检查合格后(恒温时间,待各项检查工作齐全结束,但不得小于1 小时),吹扫开始前,对各疏水点进行一次短时间

埋地管道试压方案

编号: 中国核工业中原建设公司 文件类型文件页数附件页数版次修订说明受控编号 文件标题: 定边县天然气存储调峰液化项目(二期)安装工程 埋地管道试压、吹扫施工方案 第1版 版次完成日期实施日期编制校核审核批准中国核工业中原建设有限公司

目录 1.工程概述 (3) 2.编制依据 (3) 3.试压、吹扫前准备工作及措施 (3) 4.试压、吹扫步骤及试验要求 (5) 5、管道泄漏处理措施 (8) 6、水压试验安全措施 (8)

埋地管道试压、吹扫方案 1.工程概述 定边天然气存储调峰液化项目二期埋地管线主要分为消防给水管线、泡沫消防管线、生产污水管线、生活给水管线、循环冷却给水管线、循环冷却回水管线、原水,软水管线、脱盐水管道。 为了确保优质、高效完成给排水管道强度试验和严密性试验,特编制此方案。 循环水系统我司拟定在去往冷却塔及压缩机厂房的循环水管道铺设完成后统一试压。 2.编制依据 2.1 《给水排水管道工程施工及验收规范》GB50268-2008; 2.2 《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 2.3 《埋地硬聚乙烯排水管道工程技术》CECS 122:2001 2.4 《埋地钢制管道氯乙烯粘带防腐层技术标准》SY/T 0414-2007 2.5 《埋地硬聚乙烯给水管道技术规程》CJJ101-2004 3.试压、吹扫前准备工作及措施 3.1 试压原则 3.1.1 试压水源接入选用业主二期深水井,利用业主的水泵向管道注水。 3.1.2压力管道安装完毕应按设计规定对管道系统进行强度试验;无压力管道完毕应进 行闭水试验。压力管道的强度试验采用水压试验法。具体试验参数见下表: 管道系统压力试验参数表

蒸汽管道吹扫方案

目 录 一、工程概况 (2) 二、蒸汽吹扫的目的和范围 (2) 三、蒸汽吹扫应具备的条件 (2) 四、蒸汽吹扫原则及要求 (3) 五、蒸汽吹扫合格的标准 (4) 六、吹扫程序 (4) 七、蒸汽吹扫安全注意事项 (5) 八、施工工具 (6) 九、安装单位人员组织 (7)

一工程概况 本工程自医药园区外热电供热预留口接出一根DN100的蒸汽管线,沿生物医药园区内绿化带由东向西布置,终点为厦门海沧生物医药园区内13栋厂房。全线预留柒个DN50的管位。 二蒸汽吹扫的目的和范围 1、吹扫目的 蒸汽管线及进设备的蒸汽管线第一次投入使用之前必须进行吹扫,以清除管道内的杂质,否则蒸汽运行后,锈皮、焊渣、灰物等杂质的存在将影响蒸汽品质,并随蒸汽带到各设备,造成阀门堵塞及阀门密封面损坏,影响系统工况正常运行。 2、吹扫范围 热电有限公司生物医药园区内供热管道建设安装工程项目的蒸汽管道。起点从园区外热电供热蒸汽管网预留口,终点为生物医药园区13栋旁。全长约720米,全部规格为Φ108*4、20# GB/T30873-2008无缝钢管。 三、蒸汽吹扫应具备的条件 1、蒸汽管道的焊口按比例无损检测合格。支架验收合格、管道水压试验合格、保

温验收合格、管内积水排净。 2、供汽管线具备提供压力为1.0Mpa,温度为250℃的合格蒸汽。 3、已按要求预留吹扫口,吹扫口设在生物医药园内13栋处闸阀后,临时管道安装完毕,临时管道为:规格Φ108* 4、20# GB/T3087-2008无缝钢管,吹扫口安装4Mpa压力表一个,临时管的安装质量(包括固定和支架)符合有关规定。 4、吹扫蒸汽管道上的排空阀门全部已关闭,疏水器前的阀门已关闭、疏水装置旁通阀门已打开,仪表已拆除并用堵头堵上仪表孔。 5、吹扫用蒸汽运行稳定,保证吹扫用汽量。 6、靶片(厚5mm、宽21.8mm、长353mm的铝皮)、靶架已准备齐全。 7、参加吹扫的人员已安排好并且分工明确(见人员安排表),劳动保护用品已下发至吹扫人员并按规定佩戴。 8、吹扫方案已获批准,吹扫人员已学习并掌握了本吹扫方案。 四、蒸汽吹扫原则及要求 1、所有滑动、导向支架做好原始记录、标点,暧管时膨胀情况做 好记录,观察固定支架情况并做好记录。 2、吹扫按先主管后支管的顺序进行。吹扫人员负责对管线进行暧管和检 查。

氧气、氮气管道打压、吹扫方案

氧气中压氮气管道 试压、吹扫措施方案 编制: 审核: 批准: 上海宝冶集团项目部

中冶天工集团项目部 河北钢铁集团 2011年1月18日 一、工程概况 本系统包括:1、顶吹阀门站(氧、氮气管道);2、炼钢区域氧气、连铸区域氧气管道;3、脱硫、修包及RH中压氮气管道。 二、编制依据 1.中冶京诚工程技术有限公司提供的施工图纸; 2.《氧气管道施工说明》; 3.《压力管道安全管理与监察规定》; 4.《工业金属管道工程施工及验收规范(金属管道篇)》GB50235-97; 5.《施工、生产安全技术操作规程》QB/BYJ-AJC5-95; 6.《机械设备安装手册》; 7.《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98); 8.《氧气、高纯及稀有气体管道施工说明》(燃115); 9.《氧气及相关气体安全技术规程》(GB16912-1997); 10.《脱脂工程施工及验收规范》(HGJ20202-2000)。 三、氧气、中压氮气管道压力试验 管道安装完毕后要进行压力试验。管道的压力试验分为强度试验和严密性试验,可以一起进行。氧气、中压氮气采用中压氮气(气源压力不得低于20bar)试压。 1、试验前必须用氮气进行预试验试漏,试验压力宜为0.2Mpa。 2、顶吹阀门站(氧、氮气管道): 1)拆卸调节阀、快切阀、流量孔板,安装短节,具备压力试验条件; 2)在打压位置安装DN50短管,配备一个温度计,一个压力表,两个截止阀,并 在DN50管中部加DN15小阀门;同时尾部也安装一个温度计,一个压力表。 3)中压氮气源先与18B入口总管中压氮气管道连接,管道末端加装盲板,关闭氧

蒸汽管道打压吹扫方案

蒸汽管道打压、吹扫方案

一、工程概况 1、基本概况: 蒸汽管道共计1318米。其中埋地部分为D325x10预制直埋保温管425米,外部管廊部分为碳钢管、硅酸铝管壳保温外包0.5mm 厚镀锌铁皮623米。厂房内管廊部分为碳钢管、岩绵保温外包0.5mm 厚镀锌铁皮270米。 蒸汽设计工作压力0.8MPa,气压试验压力0.92MPa。管道级别GC2。 2、管道路由: 起点为锅炉房,在原有分气缸上接出3根D219x6的管道,然后汇集到1根D325x10的管道上,管道沿原有管廊铺设,后经新建管廊穿越经5路,到达新厂房3区3C轴319线处,从319线处管廊引下来,开始埋地铺设,由317线穿过脱脂前库,沿纬5路到达新建厂房的换热站。 在埋地主管网607线处引出一根D219x6管道,由D219x6管道上分三根D159x5管道,进605线、606线、607线,进入厂房后接脱脂机组设备,再引出1根D76x4管道接办公楼。到达换热站后其中一根D89x4穿过换热站由619线进入厂房,延厂房内6A轴管廊至628线结束。 二、打压、吹扫前准备 1、为确保试压吹扫工作顺利完成,我单位成立试运转工作小组,

试运转的操作,由小组统一指挥,统一行动,非小组成员不得进入现场。小组成员具体构成如下: 项目总负责: 项目技术负责人: 项目施工负责人: 项目安全负责人: 项目设备材料负责人: 业主配合人员以及作业区相关人员: 能源环保部: 动力作业区: 2、提前与业主联系好试压吹扫时间、电源、以及气源和排放地点。并做好以下试运转前的准备工作: ⑴、认真研究和熟悉相关技术文件,了解管道的介质和路由,掌握其操作程序、操作方法及安全技术守则。 ⑵、相关单位均已通知到。 ⑶、试压、吹扫前,对管道进行全面检查,检查内容如下: ①、试验范围内的管道安装工程除涂漆外,已按设计图纸要求全 部完成,安装质量符合有关规定。 ②、焊缝及其他带检部位尚未涂漆和绝热。 ③、试验用的压力表已经校验,并在周期内,表的满刻度值应为被测最大压力的1.5~2倍。 ④、管道上所有的附属设备、附件安装完毕,符合设计图纸及

氮气管道试压及吹扫施工方案

目录 一、编制依据.....................................................................1 二、工程简介.....................................................................1 三、人员安排.....................................................................1 四、试压顺序及主要方法......................................................2 五、吹扫的主要顺序和方法...................................................3 六、进度安排.....................................................................4 七、吹扫用机具..................................................................4 八、施工用料..................................................................5 九、安质及文明..................................................................5 十、危险源辨识..................................................................6 十一、应急预案 (7) 1 一、编制依据 1、中冶南方提供的施工图纸和相应的设计文件;(图号: 130-1031911R3 2、《工业金属管道工程施工及验收规范》GB50235-97; 3、《现场设备工业管道焊接工程施工及验收规范》GB50236-98; 4、现场施工环境和条件。二、工程简介 喷煤氮气系统包括:喷吹稳压、冲压吹堵、布袋反吹粉仓流化(低压氮气)和事故充氮四个子系统,工作压力分别为1.4MPA,1.6 MPA,0.6 MPA,0.5 MPA。管路位于喷煤主厂房西侧,主管管径为?219×6,本次试压吹扫按主管和四个子系统共五趟管路分别进行,氮气管试压及吹扫气源采用新建3#高炉外网高压氮气管供气。主管试压增压采用自备氮气瓶满足试验压力要求,试压管线参见附示意简图。

压力管道试压吹扫方案

中国核工业第设公司管理体系文件编号:CNEC-ZZFA-025 文件类型文件页数附件页数版次修订说明受控编号CP 文件标题: 子洲天然气综合利用存储调峰液化项目 压力管道吹扫试压施工方案 第1版2012.09.07 2012.09.07 版次完成日期实施日期编制校核审核批准 中国核工业第设

目录 1.目的 (2) 2.适用围 (2) 3.工程概况 (2) 4.编制依据 (2) 5.工作条件 (3) 6.施工技术参数 (5) 7.施工程序 (6) 8.操作细则指南 (6) 9.施工进度计划 (10) 10.吹扫试压注意事项及安全保证施 (10) 11.附录 (11)

1.目的 本方案描述子洲天然气综合利用存储调峰液化项目全厂压力管道安装后的系统试压、吹扫步骤和要求,使系统达到规定清洁度和强度试压要求,为系统调试创造条件而编制此方案。 2.适用围 本吹扫、试压方案适用于子洲天然气综合利用存储调峰液化项目围是生产装置、循环水、空压站区域所有工艺系统管道。工艺系统管道主要分为10大部分:脱CO2单元(210)、脱水脱重烃单元(220)、导热油单元(231)、冷冻盐水单元(234单元)、脱苯污水单元(235单元)、天燃气液化单元(240)、冷剂储存单元(250单元)、闪蒸气单元(260单元)、270储运单元(270)、火炬及公用工程单元(280单元); 3.工程概况 根据工程实际情况及以往工程经验本子洲天然气项目的吹扫试压采用全厂整体气压试验的方式,并遵循先吹扫后试压的顺序。试压前需要用临时管道将整个现场的管线全部连接在一起,并在每个压力等级分界点上加装盲板或用阀门边界隔离,气源来自仪表压空进气,压力到0.6Mpa时进行全厂的查漏,达到0.8Mpa 后,继续升压采用液氮泵进行加压以达到试验要求压力; 依据现场实际将将全厂的管道试压分为6个压力包(常压≦P≦1.0共8246米、1.2≦P≦2 共2518米、4.5≦P≦5.6 共4660米、P=6.4 共200米、地埋消防等管线≦1.6 共4000米、采暖管线≦0.6 共2300米);每到一个等级关闭相应的阀门,从低到高逐级进行关闭,在每个压力等级系统设置最少3-4块压力表以观测因阀门漏产生高压往低压串流的现象。如果遇到无法进气的系统可待其他管线试压完毕后用临时管线连接后对无法整体试压的区域进行试压。 4.编制依据 4.1中寰工程项目管理设计图纸(管道平面图、管道轴测图、PID工艺 流程图、管道命名表等施工图纸) 4.2《工业金属管道工程施工及验收规》GB 50235-2010 4.3《工业金属管道工程质量验收规》GB 50184-2011

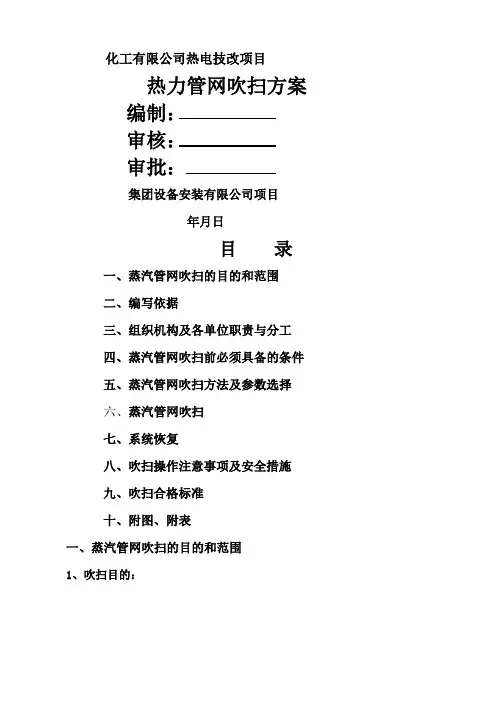

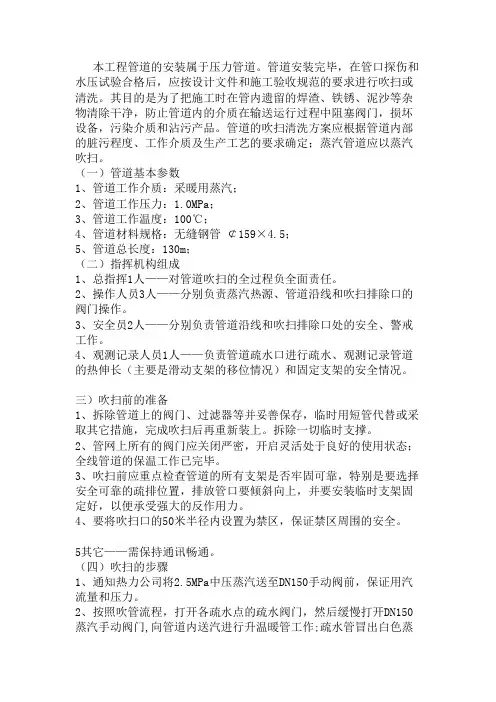

蒸汽管道吹扫方案版
