最新复合钢的焊接

复合钢的焊接

石油、化工、航海和军工生产中广泛使用复合钢制造各类耐腐蚀设备。目前应用较多的复合钢是由较薄的不锈钢与较厚的低合金钢通过爆炸焊、轧制或堆焊等工艺方法制成的双金属板材。较厚的珠光体钢部分为基层，基层多半由低碳钢或低合金钢组成，主要满足复合钢在使用中强度和刚度的要求。不锈钢部分为复层，主要满足复合钢的耐蚀性等要求。随着复合钢的应用范围不断扩大，其焊接日益引起人们的关注。

1.复合钢的基本性能

1.1复合钢的力学性能

生产中应用较多的复合钢板是以不锈钢、镍基合金、铜基合金或钛合金板为复层，低碳钢或低合金钢为基层，以爆炸焊、复合轧制、堆焊或钎焊方法制成的双金属板材。还可以采用电渣焊生产大厚度（100～150mm）的轧制复合钢。通常复层只占复合钢板总厚度的5%～50%，一般为10%～20%，最小实用厚度为1.5mm。复合钢可以节约大量的不锈钢或钛等贵重金属，具有很大的经济价值。

碳钢与不锈钢（或镍基合金、钛等）用复合轧制或爆炸焊方法形成的复合钢板，要求具有一定的拉伸、弯曲等力学性能。为了保证复合钢板不失去原有的综合性能，对基层和复层必须分别进行焊接，焊接性、焊接材料选择、焊接工艺等由基层、复层材料决定。

①拉伸强度复合钢中的不锈钢复层的力学性能比基层碳钢优良，抗接

强度高于碳钢。复合钢的拉伸强度（σ

b 、σ

）可用下式求出。

bc δ

+σ

＝────────

δc+δd

式中σ

——碳钢的抗拉强度，MPa；

δc——碳钢的厚度，mm；

σbd——不锈钢的抗拉强度， MPa；

δd——不锈钢的厚度，mm。

在实际设计中，美国在ASMF标准中规定：复合钢的整体厚度按基层碳钢的厚度进行设计。日本有关标准通常也按这种规定进行设计。

②弯曲性能测定复合钢的弯曲性能时，可把不锈钢复层放在外侧，也可把碳钢基层放在外侧进行弯曲试验。无论采取哪种方法，都必须根据处于外侧材料的弯曲试验规定进行，目的是为了判断外侧材料的性能。

如果把不锈钢放在外侧进行弯曲试验，弯曲半径按与复合钢整体厚度相等的不锈钢厚度弯曲试验所规定的半径进行弯曲，弯曲时外侧必须不产生裂纹。在碳钢为外侧的弯曲试验时，应按碳钢整体厚度的规定进行试验。

判断复合钢的弯曲性能时，把不锈钢放在内侧，当不锈钢的厚度为4.9～9.5mm时，半径R可按复合钢整体厚度的一半（R=δ/2）进行弯曲。当不锈钢厚度δ>9mm时，弯曲半径R按等于复合钢整体厚度（R=δ）进行弯曲。通常规定三个试样中至少一个试样不能在弯曲处的两端有超过50%的分离现象。

碳钢与不锈钢爆炸焊时，由于工艺参数不当，有时在接合面交界处能产生硬化的合金层，当进行弯曲试验时，这种合金层容易形成裂纹。因此，使用爆炸焊复合钢制造承受弯曲载荷的结构时，必须选用没有硬化合金层的爆炸焊复合钢。

1.2不锈复合钢的种类与性能

不锈复层钢板是由较厚的珠光体钢（基层）和较薄的不锈钢（复层）复合轧制而成的双金属板。基层多为碳钢或低合金钢，复层多为1CR18Ni9Ti、

Cr18Ni12Mo2Ti、Cr23Ni28Mo3Cu3Ti等奥氏体不锈钢，主要满足耐蚀性能等要求。不锈钢复层通常是在容器里层，厚度一般只点总厚度的10%～20%。

我国生产的不锈钢复合钢板种类和力学性能见表1。目前应用较多的是奥氏体系复合钢板和铁素体系复合钢板。不锈复合钢冷轧薄板和钢带宽度900～1200mm、长度2000mm的允许偏差应符合GB/T 708-1988的规定。成卷交货时钢卷头、尾厚度不正常的长度分别不超过6000mm。不锈复合冷轧薄钢板的厚度允许偏差见表2。不锈复合钢板总厚度及其允许偏差见表3。

注：不锈复合薄钢板冷轧后进行热处理、酸洗或类似的处理加工，最后获得适当等级

的表面粗糙度。

不锈复合钢板表面的质量特征如下。

Ⅰ级表面钢板两面允许有深度不大于钢板厚度公差之半，且不使钢板小于允许最小厚度的一般的轻微麻点、轻微划伤和辊印。

Ⅱ级表面钢板表面允许有深度不大于钢板厚度公差之半，且不使钢板小于允许最小厚度的下列缺陷。正面：一般的轻微麻点、轻微划伤、凹坑和辊印。反面：一般的轻微麻点、局部的深麻点、轻微划伤、压痕或凹坑。钢板两面超出上述范围的缺陷允许用砂轮清除，清除深度正面不得大于钢板复层厚度之半，反面不得大于钢板公差。

不锈复合钢冷轧薄钢板的力学性能应符合基层材料相应标准的规定，当基层材料选用深冲拉延钢时，力学性能应符合表4的规定。在弯曲部分的外侧允许产生裂纹，复合界面不允许分层。

注：复层为0Cr13钢时，力学性能按复层为铁素体不锈钢的规定。

基层为其他钢号时，冷轧复合薄钢板的力学性能按基层牌号相应标准的规定执行。α为复合钢板总厚度。

不锈复合钢板标准中没有弯曲试验规定时，可不做弯曲试验；如需求方要求做时，弯曲直径d=4α。对称型复合钢板任做一个弯曲试验、非对称型复合钢板进行冷弯试验时，复层厚度大的面在外侧。

1.3复合钢板的接头设计

复合钢板焊接接头设计必须考虑便于分别对基层、复层及过渡层焊接施工和避免或减少焊接第一焊道时被稀释的问题。图1为不锈钢复合钢板、铜及铜合金复合钢板对接接头的常用坡口形式。

钛及钛合金或铝及铝合金复层冶金相容性差。因此在接头设计上应尽量避免或减少基层金属熔入复层金属。所以在接头构造上与不锈钢复合钢板有较大区别。图2为钛及钛合金或铝及铝合金复合钢板对接接头的常用坡口形式。

复合板SQR的焊接工艺评定

复合板S Q R的焊接工艺评定 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

复合板S11348+Q245R的焊接工艺评定摘要本文介绍S11348+Q245R复合板的焊接性试验和焊接工艺评定，提供了焊接工艺参数。根据该焊接工艺评定制定的产品焊接工艺，其产品经焊后检测符合技术要求。关键词：复合板S11348+Q245R；焊接工艺评定；焊接性能分析第一节前言 1焊接工艺评定概念焊接工艺评定工作是整个焊接工作的前期准备。焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。它包括焊前准备、焊接、试验及其结果评价的过程。焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。 2焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。 3焊接工艺评定的目的（1）是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件。（2）是焊接质量管理所要执行的关键环节或重要措施。（3）是反映一个单位施焊能力和技术水平高低的重要标志。（4）是行业和国家相关的规程所做规定的必须进行的项目。第二节S11348+Q245R复合板的焊接性试验和焊接工艺评定不锈钢复合板是由碳钢或低合金钢和不锈钢复合轧制而成的双层金属材料。基层为碳钢或低合钢，保证其钢板的结构强度、刚度和韧性；复层为不锈钢，满足介质对耐蚀性能的要求，具有经济、技术性能优越等特点。2011年我厂新接手了一台分馏塔顶油气分离器设备，（编号A097），此台设备主体材质为S11348+Q245R (3mm+ 28 mm)。为了保证焊接质量，我们进行了此材料的焊接性试验和焊接工艺评定。 1 焊接性分析焊接不锈钢时，如果焊接工艺不当或焊接材料选用不正确，会产生一系列的缺陷。这些缺陷主要有耐蚀性的下降和焊接裂纹的形成，这将直接影响焊接

不锈钢复合板的制作方法及焊接方法综述

不锈钢复合板的制作方法有两种：一、热轧法生产不锈钢复合钢板：以碳钢基板和不锈钢板处于物理纯净状态，在高度真空条件下进行轧制而成。在轧制过程中两种金属扩散实现冶金结合。当然为了提高复合界面的润湿效果，提高结合强度，在界面的物理化学处理方面还要采取一系列技术措施。二、爆炸法生产复合钢板：将不锈钢板重叠置于碳钢基板上，不锈钢板和碳钢基板之间用垫子间隔出一定的距离。不锈钢板上面平铺炸药，炸药爆炸的能量，使不锈钢板高速撞击碳钢基板，产生高温高压使两种材料的界面实现固相焊接。焊接工艺作者：陆汉惠（江门甘蔗化工厂（集团）股份有限公司，广东江门529075）关键词：不锈钢复合钢板；焊接性；焊接工艺；工艺评定中图分类号：TG444.1 文献标识码：B 不锈钢复合钢板压力容器是近年来石油、化工行业中应用较广的设备，既有不锈钢较强的耐腐蚀性，又有普通钢的经济性。但其制造及焊接工艺较复杂，特别是对过渡层及复层的焊接质量要求很高。1999年4月，我公司承接了某化工厂10台常压塔的生产任务，其主体材质是24mm＋3mm的16MnR＋316L。对其工艺进行探讨，通过查阅许多有关资料及试验，确定了不锈钢复合钢板容器的制造及焊接工艺。 1 焊接性分析 16MnR＋316L不锈钢复合钢板的复层为316L，属奥氏体不锈钢，基层为16MnR，属碳锰低合金钢，其焊接工艺较简单。而16MnR＋316L的焊接工艺难点是16MnR和316L过渡层和316L不锈钢的焊接。 316L不锈钢焊接时，易发生HAZ敏化区晶间腐蚀，对于316L，发生敏化区间井非在平衡加热时的450—85O℃，而是有一个过热度，可达600－1000℃。因为焊接过程是一个快速加热和冷却的过程，而铬碳化合物沉淀是一个扩散过程，为足够扩散需要一定的“过热度”，其焊接工艺应采用快速过程。以减少处于敏化区加热的时间。所以焊接过渡层应用小热输入、反极性、直线运条和多层多道焊。 316L的导热系数小．线膨胀系数大，热量不易散失，很容易形成所需尺寸的熔地，而旦在自由状态下，易产生较大的焊接变形。因此，在焊接复层316L 时，应采用小电流、快速焊、窄焊道的多层多道焊接，要控制道间温度在6O℃以下。 2 制造工艺 2.1 下料划线禁止在复层表面上切割线内用针划线打样冲眼，不得用墨汁、油漆涂写，尽量避免铁器碰伤划伤表面。 2.2 切割试样材料厚度为24mm＋3mm，采用切割机进行切割时复层朝下，从基层侧开始切割并严禁熔渣溅到复层表面。切割前留有加工余量，切割后用刨边机把切割的热影响区刨掉。坡口也采用刨边机进行加工，加工后的坡口要进行外观检验，不得有裂纹和分层，否则要进行修补。 2.3 拼接拼接前坡口两侧各2O mm 内外表面要用不锈钢丝刷清理，复层距坡口100 mm 范围内要涂防飞溅材料。拼接时应以复层为标准，保证对口错边量≤1mm，间隙l～2 mm 。

钢结构焊接施工方案

目录 1、编制说明 (2) 2、编制依据 (2) 3、工程概况 (2) 4、施工准备 (3) 5、施工方法 (4) 6、施工技术组织措施计划 ............................................................. 错误!未定义书签。 9、资源需求计划 (12) 10、施工进度计划 (12)

1、编制说明为尽快对辽阳石化分公司芳烃厂80万吨/年PTA装置精致工段钢结构预制及安装，确保整体施工顺利进行，特制此方案。方案适用于新PTA装置精致工段钢结构的焊接部分。 2、编制依据 2.1《钢结构工程施工及验收规程》GB50205-2001； 2.2《建筑钢结构焊接规程》（JGJ81—2002）； 2.4施工图纸； 2.5《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2002]109号；2.6焊接工艺评定：91-3 2.7施工现场实际空间情况； 2.8《施工技术方案管理规定》Q/JH121.20402.03－2003 2.9《石油化工施工安全技术规程》SH3505 2.10《压力容器无损检测》JB4730-94 2.11《钢制压力容器焊接工艺评定》JB4708-2000 2.12《钢制压力容器焊接规程》JB4709-2000 2.13《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89 3、工程概况 3.1工程情况简介辽阳石化分公司芳烃厂80万吨/年PTA装置精制工段钢结构安装包括C区管廊钢结构安装(约为280t)；E区加氢反应器、PTA结晶器平台框架安装(约为

260t)、TA料仓平台框架制作安装（约为16t）；F区干燥机平台框架安装（约为15t）、离心机房吊车梁安装（约为20t）、屋架及其它框架安装（约为100t）、F1-1414、F1-1418、F1-1428设备支架及平台框架安装（约为38t）；G区PTA产品班料仓平台框架制作安装（约为31 t）；N区梯子平台护栏制作安装；中间罐（M）区管架制作安装（约为13t）；C、E、F、G、M区梯子护栏安装。在我方所预制安装的钢结构需焊接的厚度为4~20mm。 3.2现场情况新PTA装置现场布置在原装置的西侧和北侧，此现场作业空间狭小，通行道路狭窄且道路不平整，交叉作业情况比较多，而且在现场安装钢结构必须使用吊车。同时由于原装置还继续处于出产之中以致对无损检测工作产生一定的影响。 4、施工准备 4.1施工现场准备： 4.1.1、为了保证焊接施工的顺利进行，焊接设备应分别集中放置在离焊接区或离焊接区较近的焊机棚内。放置焊接设备的场地保证通风良好、干燥、维护方便。施焊前应对焊接设备进行检查，并确认其工作性能稳定可靠； 4.1.2、施工所需劳动力和工装备等应在施工进行前准备齐全，并具备使用条件，可保证连续施工； 4.1.3、施工所需水源、电源、气源应在施工前接通； 4.1.4、平整施工现场的道路，为施工提供便利条件，消防道路畅通； 4.1.5、备有必要的消防器材。 4.2施工技术准备：

不锈钢复合板的焊接工艺规程A

不锈钢复合板的焊接工艺规程 1、使用范围本工艺适用于复板为304不锈钢，基板为碳钢（Q345R）的焊接。 2、焊接材料的选择 a、复板用A102焊条。 b、过渡层用A302或A307焊条。 c、基层板用J506焊条。 3、焊前准备 3.1下料不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光滑，采用剪床切割时，复层应朝上。也可以采用等离子切割，切割时复层朝上，严禁将切割的熔渣落在复层上。 3.2 坡口加工及检查 a.坡口形式和尺寸按图纸设计规定，如设计未明确规定的，可参照图1-1。不锈钢复合板双面焊接的焊接顺序如图1-2. b.坡口选用原则：确保焊接质量填充金属少，熔合比小，便于操作。 c.坡口加工一般采用机械方法制成。若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层 d. 加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。 3.3焊前清理坡口及其两侧各20mm范围内应用机械方法及有机溶剂进行表面清理，清除表面的油污、锈迹、金属屑、氧化膜及其他污物。 3.4焊件装配 a.装配应以复层为基准，其错边量不得大于复层厚度的二分之一，且不大于 2mm，对于复层厚度不同时，按较小的复层厚度取错边量 b.定位焊应焊在基层母材上，且采用与焊接基层金属相同的焊接材料。手弧焊定位焊焊缝参照表3.4-1 表3.4-1手弧焊定位焊焊缝尺寸（mm）

c.在装配过程中，严禁在复层上焊接工卡具，工卡具应焊在基层一侧。 d.复层一侧附件的焊接要符合设计图纸要求，当设计要求复层测附件焊在基层金属上时，应先将复层部分剥开，采用过渡层焊条将不锈钢托架焊在基层壳体上，焊缝表面采用与焊复层相同的焊条进行焊接。 4、焊接 4.1焊接方法基层的焊接采用手工电弧焊。复层和过度层的焊接，采用手工电弧焊或钨极氩弧焊。 4.2 焊接程序焊接宜先焊基层，再焊过渡层，最后焊复层（如图1-2所示）。当条件受到限制时，也可先焊复层，再焊过渡层和基层，在这种情况下，如果复合板厚度小于10mm，基层的焊接可直接选用与过渡层相同的焊接材料，如果复合板厚度大于10mm，这时可适当加大过渡层的焊接厚度（过渡层的焊接厚度应大于或等于5mm），最后碳钢焊接基层。图1-1 坡口形式

(双相不锈钢)复合板焊接工艺

1 要求 1.1 材料 1.1.1 用于制造压力容器的不锈钢复合钢板材料及焊材应符合相应的国家标准或行业标准的规定，并具有材料制造厂的质量证明书。采用国外材料时，应符合《压力容器安全技术监察规程》第22条的规定。 1.1.2 用于主要受压元件的材料，其复验要求应符合《压力容器安全技术监察规程》第61条的规定。 1.1.3不锈钢复合钢板的使用范围应符合GB150的规定。 1.1.4材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造有表面粗糙度要求的设备的不锈钢复合钢板板，需经80~100号砂头抛光后，再检查表面质量。经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。 1.1.5不锈钢复合钢板应按牌号、规格和炉批号分类存放，并作明确标志。与碳钢等原材料有严格的隔离措施。1.1.6 不锈钢复合钢板材料上应有清晰的入库标记。该标记和1.1.6条规定的标志应采用无氯、无硫记号笔书写，不得采用油漆等有污染的物料书写，不得在与介质接触的表面打钢印。 1.1.7 焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内，一般应放在离地约200~500mm 以上的架子上。室内应整洁，不允许放置有害气体和腐蚀性介质。并应建立严格的验收、保管、烘干、发放和回收制度。 1.1.8 钢板吊运时，要防止钢板变形。钢丝绳要加护套，以防损伤材料表面。 1.2 制造环境 1.2.1 不锈钢复合钢板压力容器的制造应有独立、封闭的生产车间或专用场地，应与碳钢制产品严格隔离。不锈钢复合钢板压力容器如附有碳钢零部件，其碳钢零部件的制造场地应与不锈钢复合钢板件分开。 1.2.2 为了防止铁离子和其它有害杂质的污染，不锈钢复合钢板压力容器生产场地必须保持清洁、干燥、地面应铺设橡胶或木质垫板。零部件半成品、成品的堆放需配有木质堆放架。 1.2.3 不锈钢复合钢板压力容器在制造过程中应使用专用滚轮架（如滚轮衬有橡胶等）、吊夹具及其它工艺设备。起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料（橡胶、塑料等）铠装的金属吊缆。进入生产现场的人员应穿着鞋底不得带有铁钉等尖锐异物的工作鞋。 1.2.4 不锈钢复合钢板材料或零部件在周转和运输过程中，应配备必要的防铁离子污染和磕划的运送工具。 1.2.5 不锈钢复合钢板压力容器的表面处理应有独立且配备必要的环境保护措施的场地。 1.3 加工成型及焊接 1.3.2 划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的不锈钢复合钢板材料表面严禁用钢针划线或打冲印。 1.3.3 下料时，应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。用等离子切割方法下料或开孔的板材，如割后尚需焊接，则要去除割口处的氧化物至显露金属光泽。当利用机械切割方法时，下料前应将机床清理干净，为防止板材表面划伤，压脚上应包橡胶等软质材料。严禁在不锈钢复合钢板材料垛上直接切割下料。 1.3.4 板材的剪口和边缘不应有裂缝、压痕、撕裂等现象。 1.3.5 剪好的材料应整齐地堆放在底架上，以便连同底架吊运，板间须垫橡胶、木板、毯子等软质材料，以防损伤表面。 1.3.8 不锈钢复合钢板板卷圆时，应在卷板机的轧辊表面或在不锈钢复合钢板表面上覆盖无铁离子的材料。 1.3.9 进行钻、锪、车削等机械加工时，冷却液一般采用水基乳化液。 1.3.10 不锈钢复合钢板封头采用热成型时，应按热处理规范和冲压工艺的要求，严格控制炉内温度和冲压的起始温度与终了温度，并作好记录。不允许与碳钢封头同炉加热。热成型所用的工具、压模等须清洁干净，不允许有碳钢屑、氧化皮等污物存在。 1.3.11 壳体组装过程中，临时所需的楔铁、垫板等与壳体表面接触的用具应选用与壳体相适应的不锈钢复合钢板材料。 1.3.12 不锈钢复合钢板压力容器严禁强力组装，组装过程中不得使用可能造成铁离子污染的工具。容器的开孔应采用等离子或机械切割的方法。 1.3.13 不锈钢复合钢板压力容器施焊前的焊接工艺评定和首次焊接的钢种，首次采用的焊接材料及焊接方法，以及改变已经评定合格的焊接工艺中任何一项重要因素或补加因素时的施焊前焊接工艺评定均应符合JB4708的规定，焊接规程应符合JB/T4709的规定。 1.3.14 施焊的焊工必须持有劳动部门颁发的相应类别有效焊工合格证。 1.3.15 不合格的焊缝允许返修，但同一部位的返修次数不宜超过两次。对经过两次返修仍不合格的焊缝，如再进行返修，每次须经制造单位技术负责人批准，并将返修次数、部位和返修情况记入产品的质量证明书。有抗晶间腐蚀要求的零部件，焊缝返修后仍应保证原有要求。 1.3.16 制造过程中应避免尖锐、硬性物质擦伤不锈钢复合钢板表面。如进行容器内工作，应采取铺设衬垫等保护措施。 1.3.17 不锈钢复合钢板压力容器的表面如有局部磕碰或划伤等影响耐腐蚀性能的缺陷，必须修复。 1.4 表面处理 1.4.1 不锈钢复合钢板压力容器的所有焊缝修补工作结束后按设计图样的要求进行表面处理。 1.4.2 压力容器表面的焊接飞溅物、熔渣、氧化皮、焊疤、凹坑、油污等杂质均应清除干净，清除过程中不得使用碳钢刷清理不锈钢复合钢板压力容器的表面。 1.4.3 采用机械抛光时，抛光磨料宜选用氧化铝或氧化铬，不得使用铁砂等作磨料。磨料应按不同的粒度分开放置，不得混放。

钢结构焊接规范要点

钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，

钢结构焊接施工方案

钢结构焊接施工方案 https://www.360docs.net/doc/2f8922709.html,/aspcms/news/2012-8-26/178.html 目录 1 编制说明 (2) 2 编制依据 (2) 3 工程概况 (3) 4 施工准备 (3) 5 施工部署 (4) 6 施工方法 (4) 7 施工进度计划 (7) 8 各种资源计划表 (7) 9 技术措施和技术要求 (7) 10 保证质量技术措施 (7) 11 保证安全技术措施 (8)

钢结构焊接施工方案 1 编制说明 1.1该工程方案本着加快施工进度、保证工程质量、降低工程成本、确保文明施工为宗旨进行编制； 1.2本方案按节假日均不休息，昼夜兼程考虑，同时敬请甲方及监理现场监督并予以协调； 1.3现场成立项目经理部，专门负责本工程的施工和维护； 1.4本施工所包括的工程量和工程材料需用量以预算为准，措施材料以本方案及相应方案为准； 1.5图纸外实际发生的工程量以现场签证为准。 2 编制依据 2.1引风机室采暖施工图：F157S-N0502-01； 2.2引风机室给水施工图：F157S-S0603-09. 2.3现行国家施工及验收规范：《建筑工程施工质量验收统一标准》GB50300-2001；

3 工程概况 3.1本工程为吉林燃料乙醇自备电站工程中的引风机内的建筑给排水与采暖工程； 3.2工程主要包括建筑消防水及采暖系统。消防给水采用焊接钢管，消火栓为乙型安装；采暖系统采用0.4MPa蒸汽热媒，散热器采用钢制散热器FDB-4000。 4 施工准备 4.1技术准备 4.1.1熟悉施工图纸并进行自审，准备图纸会审； 4.1.2 施工方案编制完并经审批，技术交底编制完并对施工人员进行交底； 4.1.3了解管道的连接、防腐保温等情况，计划好相应分项的技术交底工作； 4.1.4提出各种材料及半成品计划、机具计划； 4.2施工现场准备 4.2.1现场管理人员开工前全部到位，并提前开始工作，对进入施工现场的施工人员均要进行安全教育； 4.2.2主体施工完成，地面未施工，室内抹灰完成，具备管道施工安装的条件。

1Cr13不锈钢复合板的焊接工艺

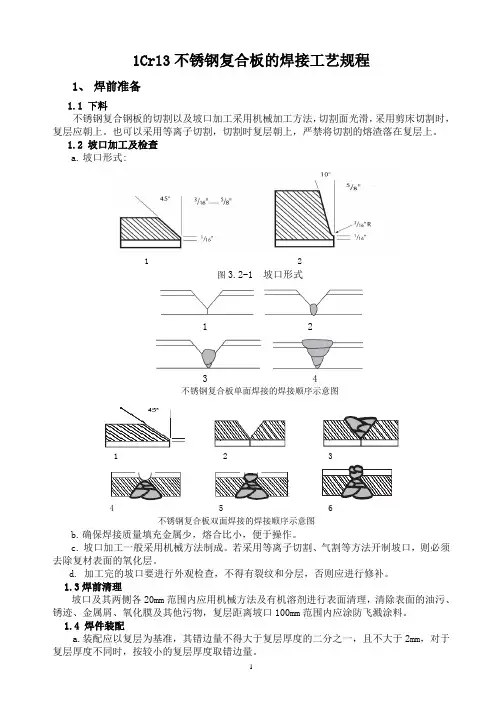

1Cr13不锈钢复合板的焊接工艺规程 1、焊前准备 1.1 下料不锈钢复合钢板的切割以及坡口加工采用机械加工方法，切割面光滑，采用剪床切割时，复层应朝上。也可以采用等离子切割，切割时复层朝上，严禁将切割的熔渣落在复层上。 1.2 坡口加工及检查 a.坡口形式: 1 2 图3.2-1 坡口形式 1 2 3 4 不锈钢复合板单面焊接的焊接顺序示意图 1 2 3 4 5 6 不锈钢复合板双面焊接的焊接顺序示意图 b.确保焊接质量填充金属少，熔合比小，便于操作。 c.坡口加工一般采用机械方法制成。若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层。 d. 加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。 1.3焊前清理坡口及其两侧各20mm范围内应用机械方法及有机溶剂进行表面清理，清除表面的油污、锈迹、金属屑、氧化膜及其他污物，复层距离坡口100mm范围内应涂防飞溅涂料。 1.4 焊件装配 a.装配应以复层为基准，其错边量不得大于复层厚度的二分之一，且不大于2mm，对于复层厚度不同时，按较小的复层厚度取错边量。
