换热器简介

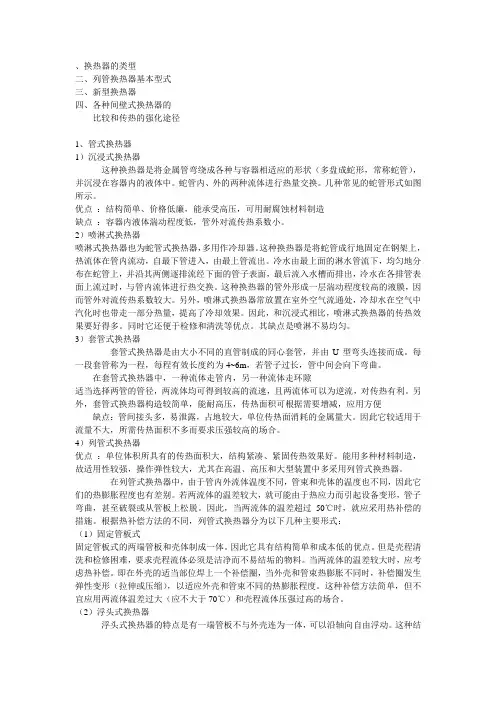

常见换热器优缺点及适用范围
常见换热器优缺点及适用范围 浮头换热器 结构：两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。浮头由浮头管板，钩圈和浮头盖组成，是可拆连接，管束可从壳体中抽出。 管束与壳体的热变形互不约束，不会产生热应力。 优点：可抽式管束，当换热管为正方形或转角正方形排列时，管束可抽出进行机械清洗，适用于易结垢及堵塞的工况。一端可自由浮动，无需考虑温差应力，可用于大温差场合。 缺点：结构复杂，造价高，设备笨重，材料消耗大。浮头端结构复杂影响排管数。浮头密封面在操作时，易产生内漏。 适用范围：适用于壳体和管束之间壁温差较大或壳程介质易结垢的场合。 浮头换热器在炼油行业或乙烯行业中应用较多，由于内浮头结构限制了使用压力和温度一般情况Pmax≤6.4MPa,Tmax≤400℃。 固定管板换热器 结构：管束连接在管板上，管板与壳体相焊。 优点：结构简单紧促，能承受较高压力，造价低，管程清洗方便，管子损坏时方便堵管或更换。排管数比U 形管换热器多。 缺点：管束与壳体的壁温或材料的线胀系数相差较大时，壳体和管束中将产生较
大热应力，为此应需要设置柔性元件（如膨胀节）。不能抽芯无法进行机械清洗。不能更换管束，维修成本较高。 适用范围：壳程侧介质清洁不易结垢，不能进行清洗，管程与壳程两侧温差不大或温差较大但壳侧压力不高的场合。 管壳式换热器的管子是换热器的基本构件，它为在管内流过一种流体和穿越管外的另一种流体之间提供传热面。根据两侧流体的性质决定管子材料，将具有腐蚀性，水质差的海水放在管内流动，水质较好的除盐水放在管子外壳侧，这样管子只需采用耐海水腐蚀的钛管，同时清洗污垢较为方便，管径从传热流体力学角度考虑，在给定壳体内使用小直径管子，可以得到更大的表面密度 但大多数流体会在管子表面上沉积污垢层，尤其管内冷却水水质较差，泥沙和污物及海生物的存在，都可能会在管壁上形成沉积物，将传热恶化并使定期的清洗工作成为必要，管子清洗限制管径最小约为20 mm，钛管一般采Φ25 mm，对给定的流体，污垢形成主要受管壁温度和流速的影响，为得到合理的维修周期，管内侧水的流速应在2 m／s左右（视允许压降的要求）。由于一般冷却水选用海水、河水等，较易引起结垢，对管壳式换热器，应根据水质含沙量情况需设置胶球清洗装置进行定期清洗。 管壳式换热器的结垢 换热器操作一段时间后,如果管壁结垢严重,则传热能力下降,换热介质出口温度达不到设计工艺参数要求;污垢将管内径变小;流速相应增大;压力损失增加。这时,可通过检查流量、压力和温度等操作记录来判定结垢情况。 管壳式换热器的腐蚀和磨损 换热介质、污垢等作用都会使换热器壳体和管子内、外表面产生腐蚀磨损。对壳体通常使用测厚仪,从外部测定和估计会产生腐蚀、减薄的壳体部位。
列管式换热器说明书
目录 一、设计任务 (2) 二、概述与设计方案简介 (3) 2.1 概述 (3) 2.2设计方案简介 (4) 2.2.1 换热器类型的选择 (4) 2.2.2流径的选择 (6) 2.2.3流速的选择 (6) 2.2.4材质的选择 (6) 2.2.5管程结构 (6) 2.2.6 换热器流体相对流动形式 (7) 三、工艺及设备设计计算 (7) 3.1确定设计方案 (7) 3.2确定物性数据 (8) 3.3计算总传热系数 (8) 3.4计算换热面积 (9) 3.5工艺尺寸计算 (9) 3.6换热器核算 (11) 3.6.1传热面积校核 (11) 3.6.2．换热器压降的核算 (12) 四、辅助设备的计算及选型 (13) 4.1拉杆规格 (13)
4.2接管 (13) 五、换热器结果总汇表 (14) 六、设计评述 (15) 七、参考资料 (15) 八、主要符号说明 (15) 九、致 (16) 一、设计任务
二、概述与设计方案简介 2.1 概述 在工业生产中用于实现物料间热量传递的设备称为换热设备，即换热器。换热器是化工、动力、食品及其他许多部门中广泛采用的一种通用设备。 换热器的种类很多，根据其热量传递的方法的不同，可以分为3种形式，即间壁式、直接接触式、蓄热式。 间壁式换热器又称表面式换热器或间接式换热器。在这类换热器中，冷、热流体被固体壁面隔开，互不接触，热量从热流体穿过壁面传给冷流体。该类换热器适用于冷、热流体不允许直接接触的场合。间壁式换热器的应用广泛，形式繁多。将在后面做重点介绍。 直接接触式换热器又称混合式换热器。在此类换热器中，冷、热流体相互接触，相互
换热器计算步骤
第2章工艺计算 2.1设计原始数据 表2—1 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 （10）计算管数 N T （11）校核管流速，确定管程数 （12）画出排管图，确定壳径 D和壳程挡板形式及数量等 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。
2.3 确定物性数据 2.3.1定性温度 由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。 对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。其壳程混合气体的平均温度为： t=420295 357.5 2 + =℃（2-1） 管程流体的定性温度： T=310330 320 2 + =℃ 根据定性温度，分别查取壳程和管程流体的有关物性数据。 2.3.2 物性参数 管程水在320℃下的有关物性数据如下：【参考物性数据无机表1.10.1】 表2—2 壳程蒸气在357.5下的物性数据[1]：【锅炉手册饱和水蒸气表】 表2—3
换热器基本知识
一、换热器的结构型式有哪些？ 换热器是很多工业部门广泛应用的一种常见设备，通过这种设备进行热量的传递，以满足生产工艺的需要。可按用途、换热方式、结构型式三种不同的方法进行分类。按结构型式分类如下： 换热器分为管式换热器、板式换热器、新型材料换热器和其他型式的换热器。 管式换热器又分为：套管式换热器、管壳式换热器、沉浸式换热器、喷淋式换热器和翅片管式换热器。 板式换热器又分为：夹套式换热器、平板式换热器、伞板式换热器、螺旋板式换热器、板翅式换热器和板壳式换热器。 新型材料换热器分为：石墨换热器、聚四氟乙烯换热器、玻璃换热器和钛材及其他稀有金属材料换热器。 其他形式的换热器包括回转式换热器和热管。 二、换热器管为什么会结垢？如何除垢？ 因为换热器大多是以水为载热体的换热系统，由于某些盐类在温度升高时从水中结晶析出，附着于换热管表面，形成水垢。在冷却水中加入聚磷酸盐类缓冲剂，当水的PH值较高时，也可导致水垢析出。初期形成的水垢比较松软，但随着垢层的生成，传热条件恶化，水垢中的结晶水逐渐失去，垢层即变硬，并牢固地附着于换热管表面上。 此外，如同水垢一样，当换热器的工作条件适合溶液析出晶体时，换热管表面上即可积附由物料结晶形成的垢层；当流体所含的机械杂质有机物较多、而流体的流速又较小时，部分机械杂质或有机物也会在换热器内
沉积，形成疏松、多孔或胶状污垢。 换热器管束除垢的方法主要有下列三种。 一、手工或机械方法 当管束有轻微堵塞和积垢时，借助于铲削、钢丝刷等手工或机械方法来进行清理，并用压缩空气，高压水和蒸汽等配合吹洗。当管子结垢比较严重或全部堵死时，可用管式冲水钻（又称为捅管机）进行清理。 二、冲洗法 冲洗法有两种。第一种是逆流冲洗，一般是在运动过程中，或短时间停车时采用，可以不拆开装置，但在设备上要预先设置逆流副线，当结垢情况并不严重时采用此法较为有效。 第二种方法是高压水枪冲洗法。对不同的换热器采用不同的旋转水枪头，可以是刚性的，也可以是绕性的，压力从10MPa至200ＭＰa自由调节。利用高压水除污垢，无论对管间、管内及壳体均适用。高压水枪冲洗换热器效果较好。应用广泛。 三、化学除垢 换热器管程结垢，主要是因为水质不好形成水垢及油垢的结焦沉淀和粘附两种形式，用化学法除垢，首先应对结垢物质化验分析，搞清结垢物性质，就可以决定采用哪种溶剂清洗。一般对硫酸盐和硅酸盐水垢采用碱洗（纯碱、烧碱、磷酸三钠等），碳酸盐水垢则用酸洗（盐酸、硝酸、磷酸、氟氢酸等）。对油垢结焦可用氢氧化钠、碳酸钠、洗衣粉、液体洗涤剂、硅酸钠和水按一定的配比配成清洗液进行清洗。采用化学清洗的办法，现场需要重新配管，比较花费时间。
课程设计—列管式换热器
课程设计设计题目：列管式换热器 专业班级：应化1301班 姓名：王伟 学号： U201310289 指导老师：王华军 时间： 2016年8月
目录 1.课程设计任务书 (5) 1.1 设计题目 (5) 1.2 设计任务及操作条件 (5) 1.3 技术参数 (5) 2.设计方案简介 (5) 3.课程设计说明书 (6) 3．1确定设计方案 (6) 3.1.1确定自来水进出口温度 (6) 3.1.2确定换热器类型 (6) 3.1.3流程安排 (7) 3.2确定物性数据 (7) 3．3计算传热系数 (8) 3.3.1热流量 (8) 3.3.2 平均传热温度差 (8) 3.3.3 传热面积 (8) 3.3.4 冷却水用量 (8) 4.工艺结构尺寸 (9) 4.1 管径和管内流速 (9) 4.2 管程数和传热管数 (9)
4.3 传热管排列和分程方法 (9) 4.4 壳体内径 (10) 4.5 折流板 (10) 4.6 接管 (11) 4.6.1 壳程流体进出管时接管 (11) 4.6.2 管程流体进出管时接管 (11) 4.7 壁厚的确定和封头 (12) 4.7.1 壁厚 (12) 4.7.2 椭圆形封头 (12) 4.8 管板 (12) 4.8.1 管板的结构尺寸 (13) 4.8.2 管板尺寸 (13) 5.换热器核算 (13) 5.1热流量衡算 (13) 5.1.1壳程表面传热系数 (13) 5.1.2 管程对流传热系数 (14) 5.1.3 传热系数K (15) 5.1.4 传热面积裕度 (16) 5.2 壁温衡算 (16) 5.3 流动阻力衡算 (17) 5.3.1 管程流动阻力衡算 (17) 5.3.2 壳程流动阻力衡算 (17)
管壳式换热器设计计算用matlab源代码
%物性参数 % 有机液体取69度 p1=997; cp1=2220; mu1=0.0006; num1=0.16; % 水取30度 p2=995.7; mu2=0.0008; cp2=4174; num2=0.62; %操作参数 % 有机物 qm1=18;%-----------有机物流量-------------- dt1=78; dt2=60; % 水 t1=23; t2=37;%----------自选----------- %系标准选择 dd=0.4;%内径 ntc=15;%中心排管数 dn=2;%管程数 n=164;%管数 dd0=0.002;%管粗 d0=0.019;%管外径 l=0.025;%管心距 dl=3;%换热管长度 s=0.0145;%管程流通面积 da=28.4;%换热面积 fie=0.98;%温差修正系数----------根据R和P查表------------ B=0.4;%挡板间距-----------------自选-------------- %预选计算 dq=qm1*cp1*(dt1-dt2); dtm=((dt1-t2)-(dt2-t1))/(log((dt1-t2)/(dt2-t1))); R=(dt1-dt2)/(t2-t1); P=(t2-t1)/(dt1-t1); %管程流速 qm2=dq/cp2/(t2-t1); ui=qm2/(s*p2);
%管程给热系数计算 rei=(d0-2*dd0)*ui*p2/mu2; pri=cp2*mu2/num2; ai=0.023*(num2/(d0-2*dd0))*rei^0.8*pri^0.4; %管壳给热系数计算 %采用正三角形排列 Apie=B*dd*(1-d0/l);%最大截流面积 u0=qm1/p1/Apie; de=4*(sqrt(3)/2*l^2-pi/4*d0^2)/(pi*d0);%当量直径 re0=de*u0*p1/mu1; pr0=cp1*mu1/num1; if re0>=2000 a0=0.36*re0^0.55*pr0^(1/3)*0.95*num1/de; else a0=0.5*re0^0.507*pr0^(1/3)*0.95*num1/de; end %K计算 K=1/(1/ai*d0/(d0-2*dd0)+1/a0+2.6*10^(-5)+3.4*10^-5+dd0/45.4); %A Aj=dq/(K*dtm*fie); disp('K=') disp(K); disp('A/A计='); disp(da/Aj); %计算管程压降 ed=0.00001/(d0-2*dd0); num=0.008; err=100; for i=0:5000 err=1/sqrt(num)-1.74+2*log(2*ed+18.7/(rei*sqrt(num)))/log(10); berr=err/(1/sqrt(num)); if berr<0.01 break; else num=num+num*0.01;
常见换热器结构及优缺点
6.7 换热器 换热器是化工、石油、食品及其他许多工业部门的通用设备，在生产中占有重要地位。化工生产中，换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用甚为广泛。由于生产规模、物料的性质、传热的要求等各不相同，故换热器的类型也是多种多样。根据冷、热流体热量交换的原理和方式基本上可分为三大类：混合式、蓄热式、间壁式。 6.7.1 直接接触式（混合式） 在这类换热器中，冷热两种流体通过直接混合进行热量交换。在工艺上允许两种流体相互混合的情况下，这是比较方便和有效的，且其结构比较简单。直接接触式换热器常用于气体的冷却或水蒸汽的冷凝。 6.7.2 蓄热式 蓄热式换热器又称为蓄热器，它主要由热容量较大的蓄热室构成，室中可填耐火砖或金属带等作为填料。当冷、热两种流体交替地通过同一蓄热室时，即可通过填料将得自热流体的热量，传递给冷流体，达到换热的目的。这类换热器的结构简单，且可耐高温，常用于气体的余热及其冷量的利用。其缺点是设备体积较大，而且两种流体交替时难免有一定程度的混合。 6.7.3 间壁式 这一类换热器的特点是在冷热两种流体之间用一金属壁（或石墨等导热性好的非金属）隔开，以使两种流体在不相混合的情况下进行热量交换。由于在三类换热器中，间壁式换热器应用最多，因此下面重点讨论间壁式换热器。 （1）夹套式换热器 结构：夹套装在容器外部，在夹套和容器壁之间形成密闭空间，成为一种流体的通道。 优点：结构简单，加工方便。 缺点：传热面积A小，传热效率低。 用途：广泛用于反应器的加热和冷却。 为了提高传热效果，可在釜内加搅拌器或蛇管和外循环。 （2）沉浸式蛇管换热器 结构：蛇管一般由金属管子弯绕而制成，适应容器所需要的形状，沉浸在容器内，冷热流体在管内外进行换热。 优点：结构简单，便于防腐，能承受高压。 缺点：传热面积不大，蛇管外对流传热系数小， 为了强化传热，容器内加搅拌。 （3）喷淋式换热器 结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被
列管式换热器的设计
化工原理课程设计 学院: 化学化工学院 班级： | 姓名学号： 指导教师： $
目录§一.列管式换热器 ！ .列管式换热器简介 设计任务 .列管式换热器设计内容 .操作条件 .主要设备结构图 §二.概述及设计要求 .换热器概述 .设计要求 ~ §三.设计条件及主要物理参数 . 初选换热器的类型 . 确定物性参数 .计算热流量及平均温差 壳程结构与相关计算公式 管程安排(流动空间的选择)及流速确定 计算传热系数k 计算传热面积 ^ §四.工艺设计计算 §五.换热器核算 §六.设计结果汇总 §七.设计评述 §八.工艺流程图 §九.主要符号说明 §十.参考资料
： §一 .列管式换热器 . 列管式换热器简介 列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用，主要有壳体、管束、管板、折流挡板和封头等组成。一种流体在关内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。 其主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，因此在高温、高压和大型装置上多采用列管式换热器。为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍流程度大为增加。 列管式换热器中，由于两流体的温度不同，使管束和壳体的温度也不相同，因此它们的热膨胀程度也有差别。若两流体温差较大（50℃以上）时，就可能由于热应力而引起设备的变形，甚至弯曲或破裂，因此必须考虑这种热膨胀的影响。 设计任务 ￥ 1.任务 处理能力：3×105t/年煤油（每年按300天计算，每天24小时运行） 设备形式：列管式换热器 2．操作条件 (1)煤油：入口温度150℃，出口温度50℃ (2)冷却介质：循环水，入口温度20℃，出口温度30℃ (3)允许压强降：不大于一个大气压。 备注：此设计任务书（包括纸板和电子版）1月15日前由学委统一收齐上交，两人一组，自由组合。延迟上交的同学将没有成绩。 [ .列管式换热器设计内容 1.3.1、确定设计方案 （1）选择换热器的类型；（2）流程安排 1.3.2、确定物性参数 （1）定性温度；（2）定性温度下的物性参数 1.3.3、估算传热面积 （1）热负荷；（2）平均传热温度差；（3）传热面积；（4）冷却水用量 % 1.3.4、工艺结构尺寸 （1）管径和管内流速；（2）管程数；（3）平均传热温度差校正及壳程数；（4）
换热器计算
换热器计算的设计型和操作型问题--传热过程计算 与换热器 日期:2005-12-28 18:04:55 来源:来自网络查看:[大中小] 作者：椴木杉热度： 944 在工程应用上，对换热器的计算可分为两种类型：一类是设计型计算（或称为设计计算），即根据生产要求的传热速率和工艺条件，确定其所需换热器的传热面积及其他有关尺寸，进而设计或选用换热器；另一类是操作型计算（或称为校核计算），即根据给定换热器的结构参数及冷、热流体进入换热器的初始条件，通过计算判断一个换热器是否能满足生产要求或预测生产过程中某些参数（如流体的流量、初温等）的变化对换热器传热能力的影响。两类计算所依据的基本方程都是热量衡算方程和传热速率方程，计算方法有对数平均温差（LMTD）法和传热效率-传热单元数（e-NTU）法两种。 一、设计型计算 设计型计算一般是指根据给定的换热任务，通常已知冷、热流体的流量以及冷、热流体进出口端四个温度中的任意三个。当选定换热表面几何情况及流体的流动排布型式后计算传热面积，并进一步作结构设计，或者合理地选择换热器的型号。 对于设计型计算，既可以采用对数平均温差法，也可以采用传热效率-传热单元数法，其计算一般步骤如表5-2所示。 表5-2 设计型计算的计算步骤
体进出口温度计算参数P 、R ； 4． 由计算的P 、R 值以及流动排布型式，由j-P 、R 曲线确定温度修正系数j ；5．由热量衡算方程计算传热速率Q ，由端部温度计算逆流时的对数平均温差Δtm ； 6．由传热速率方程计算传热面积 。 体进出口温度计算参数e 、CR ； 4．由计算的e 、 CR 值确定NTU 。由选定的流动排布型式查取 e-NTU 算图。可能需由e-NTU 关系反复计算 NTU ；5．计算所需的传热面积 。 例5-4 一列管式换热器中，苯在换热器的管内流动，流量为 kg/s ，由80℃冷却至30℃；冷却水在管间与苯呈逆流流动，冷却水进口温度为20℃，出口温度不超过50℃。若已知换热器的传热系数为470 W/（m2·℃），苯的平均比热为1900 J/（kg·℃）。若忽略换热器的散热损失，试分别采用对数平均温差法和传热效率-传热单元数法计算所需要的传热面积。 解 （1）对数平均温差法 由热量衡算方程，换热器的传热速率为 苯与冷却水之间的平均传热温差为 由传热速率方程，换热器的传热面积为 A = Q/KΔt m = = m 3 （2）传热效率-传热单元数法 苯侧 (m C ph ) = *1900 = 2375 W/℃ 冷却水侧 (m c C pc ) =(m h C ph )(t h1-t h2)/(t c1-t c2) =2375*(80-30)/(50-20)= W/℃ 因此， (m C p )min=(m h C ph )=2375 W/℃ 由式（5-29），可得
换热器计算程序+++
换热器计算程序 2.1设计原始数据 表2—1 名称设计压力设计温度介质流量容器类别设计规范单位Mpa ℃/ Kg/h / / 壳侧7.22 420/295 蒸汽、水III GB150 管侧28 310/330 水60000 GB150 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管内流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 N （10）计算管数 T （11）校核管内流速，确定管程数 D和壳程挡板形式及数量等 （12）画出排管图，确定壳径 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。
2.3 确定物性数据 2.3.1定性温度 由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。 对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。其壳程混合气体的平均温度为： t=420295 357.5 2 + =℃（2-1） 管程流体的定性温度： T=310330 320 2 + =℃ 根据定性温度，分别查取壳程和管程流体的有关物性数据。 2.3.2 物性参数 管程水在320℃下的有关物性数据如下：【参考物性数据无机表1.10.1】 表2—2 密度ρ i- =709.7 ㎏/m3 定压比热容c pi =5.495 kJ/㎏.K 热导率λ i =0.5507 W/m.℃ 粘度μ i =85.49μPa.s 普朗特数Pr=0.853 壳程蒸气在357.5下的物性数据[1]：【锅炉手册饱和水蒸气表】 表2—3
换热器类设备最详细介绍
一、概述 在炼油、化工生产中，绝大多数的工艺过程都 有加热、冷却和冷凝的过程，这些过程总称为换热过程。传热过程的进行需要一定的设备来完成，这些使传热过程得以实现的设备就称之为换热设备。据统计，在炼油厂中换热设备的投资占全部工艺设备总投资的35％～40％,因为绝大部分的化学反应或传质传热过程都与热量的变化密切相关，如反应过程中，有的要放热，有的要吸热，要维持反应的连续进行，就必须排除多余的热量或补充所需的热量；工艺过程中某些废热或余热也需要加以回收利用，
以降低成本。另外，生产所得的油品或化工产品，需要将其冷却或冷凝，以便储存和运输。以上这些与热量有关的过程都需要使用换热设备。 使用换热设备是为了达到加热或冷却的目的，如果将那些需要加热的流体与需要冷却的流体，经过换热设备相互换热，既可回收热量，又可降低冷却水的消耗。 综上所述，换热设备是炼油、化工生产中不可缺少的重要设备。换热设备在动力、原子能、冶金及食品等其他工业部门也有着广泛的应用。
二、比较换热设备的指标 1.效率要高。效率高就要求其传热系数大，传热系数是指在 单位时间内、单位面积上温度每变化一度所传递的热量。 2.结构紧凑。要使换热设备的结构紧凑就要求其比表面积大， 比表面积是指单位体积的换热设备所具有的传热面积，即 传热面积与换热设备体积之比。 3.节省材料。要做到此点要求其比重量要小，所谓比重量是 指单位传热面积所耗用的金属量，即换热设备总金属用量 与传热面积之比。 4.压力降要小。流体在设备中流动阻力小、压力损失就小， 节省动力、操作成本降低。 5.要求结构可靠、制造成本低，便于安装、检修、使用周期 长。 由于要全面满足上述要求是非常困难的，因而产生了各种各样的换热器，以适应各种特定的工艺条件。
板式换热器选型与计算方法(DOC)
板式换热器选型与计算方法 板式换热器的选型与计算方法 板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量）
在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； mh,mc-----热、冷流体的质量流量，kg/s； Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为： 一侧有相变化 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中 r,r1,r2--------物流相变热，J/kg； D,D1,D2--------相变物流量，kg/s。 对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。 对数平均温差(LMTD) 对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。在一些特殊情况下，用算术平均温差代替对数平均温差。 逆流时： 并流时：
板式换热器计算程序说明
上海化工机械二厂 板式换热器计算程序V6.0使用说明 一、概述 1、板式换热器是一种高效紧凑型热交换设备。它具有传热效率高，阻力损失小，结构紧凑，拆装方便，操作灵活等优点。目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域。 2、在以往工程设计中，板式换热器设计计算均采用手算，方法有以下两种： ⑴简易算法：假定理论传热系数，求出换热面积，选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及流阻，经过反复校核得出满足工艺条件的结果，最终确定换热器型号及换热面积大小。这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确。造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。 ⑵标准算法：选定厂家，根据角孔流速确定换热器型号，从手册查出在设计工况下冷、热介质的各种物理参数，根据厂家样本提供的传热经验公式及流阻经验公式进行热工计算，求出传热系数及流阻，经过反复校核得出满足工艺条件的结果，最终确定换热器型号及换热面积大小。这种算法的优点是计算结果准确；缺点是计算复杂，步骤多，时间长。 3、利用计算机进行板式换热器设计计算，充分发挥了计算机运算速度快的特长，一个计算在微机上几秒钟内就能完成，且结果的准确性是手算难以达到的。另一个主要特点是程序中存贮了计算所需的不同水温时水的各种物理参数及板式换热器定型设备的所有参数，设计人员在计算机上进行计算时只需输入工艺条件（如水量、水温、流阻等）就能马上得出计算结果，这为设计人员提供了极大的方便。计算人员还可以输入不同的工艺条件（如水量、水温相同，流阻不同等）得出不同的计算结果，或更换换热器型号以得出不同的计算结果，通过对结果的比较、优化，最终选定既经济合理又性能可靠的板式换热器。 二、编制依据 《板式换热器的设计计算》张治川著； 《热交换器设计手册》〔日〕尾花英朗著； 《换热器》邱树林、钱滨江著； 《换热设备的污垢与对策》杨善让、徐志明著； 《换热器设计手册》钱颂文主编； 三、应用范围 程序仅用于计算上海化工机械二厂生产的板式换热器。 四、使用方法 1、打开显示器、打印机、计算机主机电源开关，操作系统应为WIN98或更高版本，文字处理采用OFFICE97或更高版本，打印纸选择A4 2、将带有板式换热器计算程序的安装盘插入光盘驱动器，执行安装命令SETUP.EXE，按屏幕提示进行。若复制文件发生访问冲突时，选择“忽略”，直至安装完毕。 3、单击“开始”按钮，执行“程序”菜单中的“板式换热器计算程序”，开始运算。整个运算过程全部采用人机对话，操作者只需按照屏幕的提示进行操作即可得到满意的计算结果。
换热器设计计算步骤
换热器设计计算步骤 1. 管外自然对流换热 2. 管外强制对流换热 3. 管外凝结换热 已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。 1. 管外自然对流换热 1.1 壁面温度设定 首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。 "w 11 t ()2 t t =+ 1.2 定性温度和物性参数计算 管程外为水，其定性温度为1()K -℃ 21 ()2 w t t t =+ 管程外为油水混合物，定性温度为'2t ℃ ''"2111 ()2t t t =+ 根据表1油水物性参数表，可以查得对应温度下的油水物性参数值 一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表 水 t ρ λ v a Pr 10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100 958.4 0.683 0.000000295 0.00075 1.75 油 t ρ λ v a Pr 10 898.8 0.1441 0.000564 6591 20 892.7 0.1432 0.00028 0.00069 3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100 846.2 0.1361 1.15E-05 160 1.3 设计总传热量和实际换热量计算 0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水 C 为比热容/()j kg K ?，v q 为总体积流量3 /m s ，αβ分别为在油水混合物中 油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。 实际换热量Q 0Q Q *1.1/0.9= 0.9为换热器效率，1.1为换热余量。 1.4 逆流平均温差计算
列管式换热器
江西科技师范大学 食品科学与工程专业《化工原理课程设计》说明书 题目名称列管式换热器的设计 专业班级11级食品科学与工程 学号20111912 20111878 20111911 学生姓名胡利君吕亚琼钟翠 指导教师常军博士 2012 年11月06日
目录 1.概述 (1) 1.1设计方案 (1) 1.1.1设计条件 (1) 1.1.2选择换热器类型 (1) 1.1.3传热器管程安排 (2) 1.2设计换热器的要求 (2) 2.衡算 (2) 2.1传热面积的计算 (2) 2.1.1定性温度的确定 (3) 2.1.2计算平均传热温差 (3) 2.1.3初算传热面积 (3) 2.2工艺结构尺寸 (3) 2.2.1管径和管内流速 (3) 2.2.2管程数和传热数管数 (3) 2.2.3平均传热温差校正及壳程数 (4) 2.2.4传热管排列和分程方法 (4) 2.2.5壳体直径 (4) 2.2.6折流板 (4) 2.2.7接管 (5) 2.3换热器核算 (5) 2.3.1传热面积校正 (5) 2.3.2壳程传热膜系数 (6) 2.3.3污垢热阻和壁管热阻 (6) 2.3.4换热器内压降得核算 (7) 3.总结 (8) 4.附录 (9) 4.1计算总表 (9) 4.2设备选型表 (10) 5.图纸 (11) 6.参考文献及资料 (12)
1.概述 1.1设计方案 换热器是化工、石油、食品及其他许多部门的通用设备，在生产中常用的一种换热机械装置。按用途它可分为加热器、冷却器、冷凝器、蒸发皿和再沸器等。根据冷、热流体热量交换的原理和方式可分为三大类：混合式、蓄热式、间璧式。 本设计以列管式换热器为模型，以进口温度5℃、出口温度70℃、流量为30m3/h为设计条件，针对列管式换热器生产过程中最主要的设备部件进行模拟设计和选型，本论文进行工艺设计、主要设备及附件尺寸的设计。 1.1.1设计条件 两流体的温度变化情况：热流体进口温度160℃，出口温度105℃；流体进口温度5℃，出口温度70℃。冷流体的流量为30m3/h。 1.1.2 选择换热器的类型 列管式换热器可分为固定管板式换热器、浮头式换热器和U型管式换热器。该换热器用饱和水蒸气加热，冬季操作时，其进口温度会降低，故而会加大管壁温度和壳体温度之差，所以温差较大。同时，在清洗和检修时，整个管束可以从壳体中抽出，因此应选用浮头式换热器。 1.1.3传热管管程安排 由于水较易结垢，如果流速太低，将会加快污垢增长速度，使换热器的热流量下降；因此，饱和水蒸汽应走壳程，水走管程。 1.2设计换热器的要求 （1）合理的实现所规定的工艺条件 传热量流体的物热力学参数与物理化学性质是工艺过程所规定的条件。设计者应根据这些条件进行热力学和流体力学的计算，经过反复比较，使所设计的换热器具有尽可能小的传热面积，在单位时间内传递尽可能多的热量，其具体做法如下。 ①增大传热系数?在综合考虑流体阻力及不发生流体诱发振动的前提下，尽量选择高的流速。 ②提高平均温差？对于无相变的流体，尽量采用接近逆流的传热方式。因为这样不仅可以提高平均温差，还有助于减少结构中的温差应力，在允许的条件下，可提高热流体的进口温度或降低冷流体的进口温度。 ③妥善布置传热面？例如在管壳式换热器中，采用合适的管间距和排列方式，不仅可以加大单位空间内的传热面积，还可以改善流体的流动性质，错列管束的传热方式比并列管束的好。如果换热器中的一侧有相变，另一侧流体为气相，可在气相一侧的传热面上加翅片，以增大传热面积，更有利于热量的传递 （2）安全可靠 换热器是压力容器，在进行强度，刚度，温差应力以及疲劳寿命计算时，应遵循我国《钢制石油化工压力容器设计规定》与《钢制管壳式换热器设计规定》
管壳式换热器工艺计算软件(THecal Ver 1.3)
管壳式换热器工艺计算软件(THecal Ver 1.3) 绿色版无需安装解压后启动 Thecal.exe 该软件是通用的管式换热器的工艺设计计算软件，其结构参数是以GB151-1999为基础，同时参照了JB/T 4174-92、JB/T 4175-92。尽管 THECAL遵守JB/T 4174-92、JB/T 4175-92 的规定，但用户可以自行修改有关的结构参数。 硬件环境： Thecal 对硬件环境没有特殊要求，建议采用486-DX66或以上的CPU。 请将显示卡的分辨率设置为800×600或以上。 软件环境： 该软件运行在中文Windows 9X环境下。推荐使用中文Windows 98。
软件安装： 运行系统盘上的 “..\THECAL\Setup.exe”，安装向导向到会引导用户顺利完成安装。 运行该软件后，首先进入数据输入界面，在管程与壳程这两个回路中，流量、进出口温度、及热负荷这七个数据中必须且仅须已知五个数据方可进行计算，也就是说需要有五个选择框被选中并填入合理的数据才能够进行计算。当选择框选择不对或数据不合理，将提示错误，可以参考右上角的图形来检查出错的原因，重新确定已知数据并输入合理的数据。 输入数据后，首先按<热平衡>按钮来建立热平衡，如果输入的数据不合理，软件即发出数据错误信息，您可以留意屏幕右上角的图形来检查数据错误的原因。 正确地建立好热平衡后，即可按<计算>按钮来进入下一个界面进行计算。 该软件提供验证、设计两种计算方式，使用<设计>时，软件会自动确定管壳式换热器的壳程内径、折流板数及间距、拉杆数、换热管根数、换热管长度及管间距等，自动计算将自动确定换热器的流程数，其结构参数一般是遵循JB/T 4174-92、JB/T 4175-92的规定。<验证>时，可以自行确定换热器的管程及壳程的所有结构参数。首先确定壳体内径，然后确定换热管的长度，再核实其他的结构参数，按<验证>来计算该换热器的传热及流阻性能情况。 按<返回>按钮返回数据输入界面, 按<打印>按钮打印计算结果，需要说明的是，该软件所输出的计算结果采用的是A4号纸，需要事先在Windows的打印机管理模块中设置好。 该软件除了提供了管式换热器工艺计算功能外，还提供了几个实用的小程序，他们是<计算器>、<万能单位换算>，这些功能可以在主菜单中的<实用程序>项下找到。 本软件没有换热器强度计算功能，而管板厚度会影响换热面积的，如果管板厚度修改后，需要重新验证该换热器的传热性能。有关管壳式换热器的强度计算可以采用化工部设备设计技术中心站的钢制压力容器设计计算软件包或其他软件。 Thecal 1.1有如下问题需要注意： 1. 换热管数会因为设计压力不同需要必要的调整。 2. 由于该版本不具备强度计算功能，同时管板的厚度会影响总换热面积(换热管的长度一定)，软件中的管板厚度仅为假设值，因而当管板经过强度计算以后，需要重新核准传热面积。 3. 折流板的间距为最大的允许距离，针对不同的工艺可能需要的调整。 4. 折流板约定为切除25 %的圆缺型折流板。 5. 根据文献，管外冷凝时，不论时水平管还是垂直管，气体流速对冷凝液膜流动的影响都很小，文献中的管外冷凝的膜系数不含气体流动特性因素。 6. 软件中采用“设计”所得的结果并不一定是最佳的方案，比如，采用默认数据时，设计结果是450的壳体，2.5米的管长，管程为双流程，当然也可以采用“校核”来选择400的壳体，3米的管长，或者是500的壳体，2米管长，4流程等等。 7. “保存文件”保存的仅是设计条件，而计算的结果没有保存。
换热器的简介及各种分类
一、什么是换热器？ 1、换热器的定义 换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。 2、功能 主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率、回收利用余热、废热和低位热能。 3、应用 换热器的应用^广泛，它是化工、炼油、动力、原子能、轻工、食品制药和机械制造等行业广泛使用的一种通用设备。换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。 二、换热器的各种分类 适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下： (1)换热器按传热原理分类 1、表面式换热器：表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。 2、蓄热式换热器：蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度
后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。 3、流体连接间接式换热器：流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。 4、直接接触式换热器：直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。 （2）换热器按用途分类 1、加热器：加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。 2、预热器：预热器预先加热流体，为工序操作提供标准的工艺参数。 3、过热器：过热器用于把流体（工艺气或蒸汽）加热到过热状态。 4、蒸发器：蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。 （3）按换热器的结构分类 可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。
