重庆大学2014机械设计基础二真题

重庆大学自动控制原理2第9章 习题参考答案_作业

9-2 已知非线性系统的微分方程为 (1) 320x x x ++= (2) 0x xx x ++= (3) 0x x x ++= (4) 2(1)0x x x x --+= 试确定系统的奇点及其类型，并概略绘制系统的相轨迹图。 解 (1) 奇点(0, 0)。特征方程为 2320λλ++= 两个特征根为 1,21, 2λ=-- 平衡点(0, 0)为稳定节点。 在奇点附近的概略相轨迹图： x (2) 奇点(0, 0)。在平衡点(0, 0)的邻域内线性化，得到的线性化模型为 0x x += 其特征方程为 210λ+= 两个特征根为 1,2j λ=±

1 平衡点(0, 0)为中心点。 在奇点附近的概略相轨迹图： x (3) 奇点(0, 0)。原方程可改写为 00 00 x x x x x x x x ++=≥?? +-=

2 为 0x x x -+= 其特征方程为 210λλ-+= 两个特征根为 1,20.50.866j λ=± 平衡点(0, 0)为不稳定焦点。 在奇点附近的概略相轨迹图： x 9-6 非线性系统的结构图如图9-51所示，其中0.2a =，0.2b =，4K =， 1T s =。试分别画出输入信号取下列函数时在e -e 平面上系统的相平面 图（设系统原处于静止状态）。 (1) () 2 1()r t t = (2) () 2 1()0.4r t t t =-+ (3) () 2 1()0.8r t t t =-+ (4) () 2 1() 1.2r t t t =-+ 图9-51 题9-6图 解：由系统结构图可得4c c u +=。由于e r c =-，那么4e e u r r ++=+。

机械设计基础试卷及答案.doc

机械设计基础期末考试试题 一、填空题（30分） 1.两构件通过____________或____________接触组成的运动副称为高副； 2.曲柄摇杆机构的__________不等于00，机构就具有急回特性； 3.机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为 _________角，用它来衡量机构的__________性能； 4.重合度的大小表明同时参与啮合的_________的对数的多少，重合度越大， 传动越 _________ ，承载能力越_________； 5.从切制原理上讲，加工齿轮的方法有__________、_________两种； 6.V带传动的主要失效形式是__________和__________； 7.凸轮机构从动件的形式有________从动件，________从动件和________从动件； 8.设计键连接时，键的截面尺寸b×h通常根据__________由标准中选择； 9.在链传动中，当两链轮的轴线在同一平面时，应将_______边布置在上面， _______边布置在下面； 10.牙嵌离合器只能在___________或___________时进行接合； 11.对齿轮材料性能的要求是齿面要__________，齿芯要__________； 12.按防松原理，螺纹联接常用的防松方法有__________、_________、__________三种； 13.在平键联接工作时，是靠__________和__________侧面的挤压传递转矩的； 14.按齿轮的啮合方式不同，圆柱齿轮可以分为________齿轮传动、________ 齿轮传动和________传动。 二、判断题（对的打“√”，错的打“×”，10分） 1.四杆机构中的最短杆是曲柄。（） 2.在摆动导杆机构中，当导杆为主动件时，机构有死点位置。（） 3.斜齿圆柱齿轮的标准模数是大端模数。（） 4.当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保 持不变。（） 5.螺纹联接件具有自锁性，不需要防松。（） 6.间歇运动机构的主动件，在何时也不能变成从动件。（） 7.球轴承的旋转精度比滚子轴承的大。（）

重庆大学高等数学习题1-3

习题1-3 A 组 1.试用“εδ-”语言证明 （1）2365lim 45x x x x →--+=-- （2）3 3lim 27 x x →= （3）4 lim 12 x x x →∞+=+ 解析：考查函数极限的证明，“εδ-”语言和数列中的“N ε-”语言有类似的地方，不同的是自变量的趋势不同，同样关键在于找到自变量的取值范围，即δ的值 证明：（1）要使265 435 x x x x ε-++=+<-，则可以取δε= 0ε?>，δε?=，当0(3)x δ<--<时，恒有 265 45 x x x ε-++<-成立 则2365 lim 45 x x x x →--+=--成立 （2）要使3227(3)(39)273x x x x x ε-=-++=-<，则可以取27 ε δ= 0ε?>，27 ε δ?= ，当03x δ<-<时，恒有327x ε-<成立 则3 3 lim 27x x →=成立 （3）由 42 122x x x ε+-=<++，得22x ε<+，则可以取22 X ε=+ 0ε?>，22 X ε ?= +，当x X >时，恒有 4 12 x x ε+-<+成立 则4 lim 12 x x x →∞+=+成立 2.设函数223,1(),1222,2x x x f x x x x x ?+-≤? =<

重庆大学自动控制原理本科试卷A

重庆大学 自动控制原理 课程试卷 2006 ~2007 学年 第 1 学期 开课学院： 自动化学院 考试日期： 2007-01 考试方式： 考试时间： 120 分钟 一、（20%）带有保护套管的热电偶的传热过程可用如下的方程组来描述， 12222q q dt dT C m -= 1 111q dt dT C m = 22 2R T T q -= 11 2 1R T T q -= 选定0T 作为,1T 输入作为输出，完成以下要求。 1、 根据所给方程组，画出该过程的动态结构图； 2、 整理出0T 和1T 之间的传递函数。 二、（20%）系统的动态结构图如图1所示，要求输入r(t)单位阶跃时,超调量%20≤P σ，峰值时间s t P 1=。 图 1 三、（15%）设单位负反馈系统的开环传递函数为 )()(22 +=s s K s G 1、 试绘制系统根轨迹的大致图形（需给出相应的计算），并讨论参数K 对系 统稳定性的影响。 式中， 0T ：介质温度；1T ：热电偶温度；2T ：套管温度； 11C m ：热电偶热容； 22C m ：套管热容； 1R ：套管与热电偶间的热阻； 2R ：介质与套管间的热阻 1q ：套管向热电偶传递的热量；2q ：介质向套管传递的热量 1、 试确定K 和Kt 的值。 2、在所确定的K 和Kt 的值下，当输入r(t)单位阶跃时，系统的稳态误差是多少？

2、 若增加一个零点1-=z ，此时根轨迹的形状如何？，该零点对系统稳定性有何影响。 3、 上问中，若增加的零点是3-=z ，此时根轨迹的形状又如何？你能作出什 么初步结论？ 四、（20%）系统的开环传递函数为： ).()()(1204 2 +=s s s H s G 1、 绘制系统的开环幅频渐近特性(需标注各段折线的斜率及转折频率)，并 求出系统的相位裕量； 2、 在系统中串联一个比例-微分环节)(1+s ，绘制校正后系统的开环幅频渐近特性，并求出校正后系统的开环截止频率和相位裕量； 3、 比较前后的计算结果，说明相对稳定性较好的系统，对数幅频特性在中 频段应具有的形状。 五、（15%）用描述函数法分析图2所示系统的稳定性，判断系统是否自振，若 有自振，求自振频率和振幅。其中： A M A N π4= )( 六、（10%Φ(z)。 (r (r )(t

机械设计基础练习卷2答案

《机械设计基础》重修复习卷(二) 一．填空 1、在铰链四杆机构中相对静止的构件称为 机架 ；能作圆周运动的构件称 为 曲柄 ；不与机架相连的构件称为 连杆 。 2、三星轮变向机构之所以能够起变向作用，是因为有 惰轮起作用，它 不 影响传动比。 3、键连接通过键将 轴与轮毂结合在一起，从而实现周向运动传递扭矩。 4、根据轴承与轴工作面摩擦性质的不同，轴承可分为 滑动摩擦和 滚动摩擦。 5．为保证齿轮传动的连续性，将___实际啮合线_与__基圆齿距__的比值称为重合度。 6、按照滚动轴承所受载荷的不同，滚动轴承分为 向心 、 推力 和 和 向心推力 三类。 7、渐开线齿廓的啮合特性有瞬时传动比准确 、 中心距可分离性 和 齿廓间相对滑动等。 8．带传动的主要失效形式为打滑 和带的 磨损 。 9．齿面接触强度设计计算是针对齿面点蚀失效进行的；齿根弯曲疲劳强度设计计算是针对齿轮 疲劳折断 进行的。 二．选择题 1 2 3 4 5 6 7 8 9 10 Ａ Ｂ Ｃ Ｂ Ａ Ｄ Ｃ Ｃ Ｂ Ｄ 11 12 13 14 15 16 17 18 19 20 Ｂ Ｄ Ａ Ｂ Ａ Ｂ Ｂ Ａ Ａ Ｃ 1．平行四边形双曲柄机构，当主动件曲柄作匀速转动时，从动曲柄将怎样运动？( ) A ．匀速转动 B.间歇转动 C ．变速转动 D.往复摆动 2．曲柄滑块机构中，当( )为主动件时机构有死点位置出现。 A.曲柄 B.滑块 C.连杆 装 订 线

3．以下关于曲柄摇杆机构的叙述正确的是( ) A．只能以曲柄为主动件 B.摇杆不可以作主动件 C．主动件既可能作整周旋转运动也可以作往复摆动 D. 以上都不对4．杆长不等的铰链四杆机构，若以最短杆为机架，则是什么机构( ) ？ A.曲柄摇杆机构 B.双曲柄机构或双摇杆机构 C.双摇杆机构 D.双曲柄机构 5．图示凸轮轮廓是分别以O和O1为圆心的圆弧和直线组成的。该凸轮机构从动件的运动过程是( )类型。 A 升---停---降---停； B 升---停---降； C 升---降---停； D 升---降。 6．凸轮连续转动，从动件的运动周期是( )。 A 从动件推程时间； B 从动件回程时间； C 从动件推程和回程时间之和； D 凸轮一转的时间。 7．( )能把回转运动转变成往复摆动运动。 A．双曲柄机构 B．摆动导杆机构 C．曲柄摇杆机构 D．曲柄滑块机构8．定轴轮系的传动比以下各表达式中正确的是( )。 A.i1k =(-1) m所有的主动轮齿数连乘积/所有的从动轮齿数连乘积 B.i1k =Z k/Z1 C.i1k =(-1)m所有的从动轮齿数连乘积/所有的主动轮齿数连乘积 D.i1k=n1/n k 9．以滑块为主动件的曲柄滑块机构有（）个“死点” A．1 B．2 C．3 D．4 10．公共汽车的车门启闭机构属于（） A．曲柄摇杆机构 B．双摇杆机构 C．平行双曲柄机构 D.反向双曲柄机构11．可以承受不大的单方向的轴向力，上、下两面是工作面的连接是( ) A．普通平键 B.楔键 C.半圆键 D.花键

重庆大学高等数学习题1-5

习题1-5 A 组 1.求参数a 的值，使得函数24 ,2()2,2x x f x x a x ?-≠? =-??=? 在点2x =处连续 解析：考查分段函数的连续性，函数在某一点连续的充要条件可以总结为0 0lim ()()x x f x f x →= 解：本题中2222 4 lim ()lim lim(2)42x x x x f x x x →→→-==+=- 则4a = 2.若函数(sin cos ),0 ()2,0x e x x x f x x a x ?+>=?+≤? 是(,)-∞+∞上的连续函数，求a 解析：考查函数在定义域内的连续性，本题中，当0x >和0x ≤时，函数()f x 都是初等函数的复合，因此都在连续的，则判断函数在上连续只需判断函数在点0x =处连续，即使 00 lim ()lim ()(0)x x f x f x f - + →→== 解：已知(0)f a = lim ()lim(2)x x f x x a a -- →→=+=，00 lim ()lim (sin cos )1x x x f x e x x ++→→=+= 则1a = 3.若函数2,0()sin 0a bx x f x bx x x ?+≤? =?>? ?在0x =点处连续，求a 与b 的关系 解析：考查分段函数在某点上的连续性，和上题类似，只需使0 lim ()lim ()(0)x x f x f x f -+ →→== 解：已知(0)f a = 20 lim ()lim()x x f x a bx a -- →→=+=，0 0sin sin lim ()lim lim x x x bx bx f x b b x bx +++→→→=== 则a b = 4.求下列函数的间断点，并指出其类型 （1）2 sin ()1x f x x = - （2）1 ()1x f x x -=-

重庆大学(自动控制原理)课后答案,考研的必备

第一章绪论 重点： 1．自动控制系统的工作原理； 2．如何抽象实际控制系统的各个组成环节； 3．反馈控制的基本概念； 4．线性系统（线性定常系统、线性时变系统）非线性系统的定义和区别； 5．自动控制理论的三个基本要求：稳定性、准确性和快速性。 第二章控制系统的数学模型 重点： 1.时域数学模型--微分方程； 2.拉氏变换； 3.复域数学模型--传递函数； 4.建立环节传递函数的基本方法； 5.控制系统的动态结构图与传递函数； 6.动态结构图的运算规则及其等效变换； 7.信号流图与梅逊公式。 难点与成因分析： 1.建立物理对象的微分方程 由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解，面对这类对象建立微分方程是个难题，讲述时 2.动态结构图的等效变换 由于动态结构图的等效变换与简化普遍只总结了一般原则，而没有具体可操作的步骤，面对变化多端的结构图，初学者难于下手。应引导学生明确等效简化的目的是解除反馈回路的交叉，理清结构图的层次。如图1中右图所示系统存在复杂的交叉回路，若将a点移至b点，同时将c点移至d点，同理，另一条交叉支路也作类似的移动，得到右图的简化结构图。

图1 解除回路的交叉是简化结构图的目的 3. 梅逊公式的理解 梅逊公式中前向通道的增益K P 、系统特征式?及第K 条前向通路的余子式K ?之间的关系仅靠文字讲述，难于理解清楚。需要辅以变化的图形帮助理解。如下图所示。 图中红线表示第一条前向通道，它与所有的回路皆接触，不存在不接触回路，故11=?。 第二条前向通道与一个回路不接触，回路增益44H G L -=，故 4421H G +=?。 第三条前向通道与所有回路皆接触，故13=?。 第三章 时域分析法 重点： 1. 一、二阶系统的模型典型化及其阶跃响应的特点； 2. 二阶典型化系统的特征参数、极点位置和动态性能三者间的相互关

(完整版)机械设计基础2套试题答案

《机械设计基础》试题七答案 一、填空（每空1分，共20分） 1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。 2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。 3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。 4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。 5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。 6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。 7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。 二、单项选择题（每个选项0.5分，共20分） （）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆 （）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。 (A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承 （）3、四杆机构处于死点时，其传动角γ为A 。 （A）0°（B）90°（C）γ>90°（D）0°<γ<90° （）4、一个齿轮上的圆有 b 。 （A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆 （C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根

（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。 （A）oab （B）bc （C）cd （D）de （）6、力是具有大小和方向的物理量，所以力是 d 。 （A）刚体（B）数量（C）变形体（D）矢量 （）7、当两轴距离较远，且要求传动比准确，宜采用。 (A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动 （）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。 (A) 行星齿轮系 (B) 定轴齿轮系 (C)定轴线轮系（D）太阳齿轮系 （）9、螺纹的a 被称为公称直径。 (A) 大径 (B)小径 (C) 中径（D）半径 （）10、一对能满足齿廓啮合基本定律的齿廓曲线称为 D 。 (A) 齿轮线 (B) 齿廓线 (C)渐开线（D）共轭齿廓 （ B ）11、在摩擦带传动中是带传动不能保证准确传动比的原因，并且是不可避免的。 (A) 带的打滑 (B) 带的弹性滑动 (C) 带的老化（D）带的磨损 （ D）12、金属抵抗变形的能力，称为。 (A) 硬度 (B)塑性 (C)强度（D）刚度 （ B）13、凸轮轮廓与从动件之间的可动连接是 B。 （A）转动副(B) 高副 (C) 移动副（D）可能是高副也可能是低副 （ B）14、最常用的传动螺纹类型是 c 。 （A）普通螺纹(B) 矩形螺纹(C) 梯形螺纹（D）锯齿形螺纹 （）15、与作用点无关的矢量是 c 。 （A）作用力(B) 力矩 (C) 力偶（D）力偶矩 （）16、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的 c 不同。 （A）轴向正应力σ(B) 轴向线应变ε(C) 轴向伸长△l（D）横向线应变

重庆大学高数(下)期末试题二(含答案)

重庆大学《高等数学（工学类）》课程试卷 第1页 共1页 重庆大学《高等数学（工学类）》课程试卷 20 — 20 学年 第 学期 开课学院: 数统学院 课程号: 考试日期: 考试方式： 考试时间: 120 分 一、选择题(每小题3分,共18分) 1. 设向量a 与三轴正向夹角依次为,,,αβγ则当cos 0β=时有(). (A) a ⊥xoy 面 (B) a //xoz 面 (C) a ⊥yoz 面 (D) a xoz ⊥面 知识点:向量与坐标的位置关系,难度等级:1. 答案: (B) 分析:cos 0,β=,2 πβ=a 垂直于y 轴,a //xoz 面. 2. 若某个三阶常系数线性齐次微分方程的通解为 212323,y C C x C x =++其中123,,C C C 为独立的任意常数,则该方程 为(). (A)0y y '''+= (B) 30y y '''+'= (C)0y y '''-= (D) 0y '''= 知识点:通过微分方程的通解求微分方程,难度等级:2. 答案: (D) 分析:由通解中的三个独立解21,,x x 知,方程对应的特征方 程的特征根为1230.λλλ===因此对应的特征方程是30.λ=于是对应的微分方程应是0.y '''=故应选(D). 3. 设D 由 14122≤+≤y x 确定.若1221,D I d x y σ=+??222(),D I x y d σ=+??223ln(),D I x y d σ=+??则1,I 2,I 3I 之间的大小顺序为( ). (A)321I I I << (B)231I I I << (C)132I I I << (D)123I I I << 知识点:二重积分比较大小,难度等级:1. 答案:(D) 分析:积分区域D 由 221 14 x y ≤+≤确定.在D 内,222222 1 ln(),x y x y x y +<+< +故321.I I I <<只有D 符合. 4．设曲线L 是由(,0)A a 到(0,0)O 的上半圆周22,x y ax +=则曲线积分 命 题人 : 组题人 : 审题人: 命 题时间: 教务处制 学院 专业、班 年级 学号 姓名 考试教室 公平竞争、诚实守信、严肃考纪、拒绝作弊 封 线 密

机械设计基础试卷及答案

《机械设计基础》答案 一、填空（每空1分，共20分） 1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。 2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。 3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。 4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。 5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a 为机架，则该四杆机构为双曲柄机构。 6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。 7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。 二、单项选择题（每个选项0.5分，共20分） （）1、一对齿轮啮合时 , 两齿轮的 C 始终相切。 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆 （）2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。 (A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承 （）3、四杆机构处于死点时，其传动角γ为A 。 （A）0°（B）90°（C）γ>90°（D）0°<γ<90° （）4、一个齿轮上的圆有 B 。 （A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆 （C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根圆 （）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。 （A）oab （B）bc

（C）cd （D）de （）6、力是具有大小和方向的物理量，所以力是 d 。 （A）刚体（B）数量（C）变形体（D）矢量 （）7、当两轴距离较远，且要求传动比准确，宜采 用。 (A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动 （）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 A 。 (A) 行星齿轮系 (B) 定轴齿轮系 (C)定轴线轮系（D）太阳齿轮系 （）9、螺纹的a 被称为公称直径。 (A) 大径 (B)小径 (C) 中径（D）半径 （）10、一对能满足齿廓啮合基本定律的齿廓曲线称 为 D 。 (A) 齿轮线 (B) 齿廓线 (C)渐开线（D）共轭齿廓 （ B ）11、在摩擦带传动中是带传动不能保证准确传动比的原因，并且是不可避免的。 (A) 带的打滑 (B) 带的弹性滑动 (C) 带的老化（D）带的磨损 （ D）12、金属抵抗变形的能力，称为(D) 。 (A) 硬度 (B)塑性 (C)强度（D）刚度 （ B）13、凸轮轮廓与从动件之间的可动连接是 B。 （A）转动副(B) 高副 (C) 移动副（D）可能是高副也可能是低副 （）14、最常用的传动螺纹类型是 c 。 （A）普通螺纹(B) 矩形螺纹(C) 梯形螺纹（D）锯齿形螺纹 （）15、与作用点无关的矢量是 c 。 （A）作用力(B) 力矩 (C) 力偶（D）力偶矩 （）16、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的 c 不同。

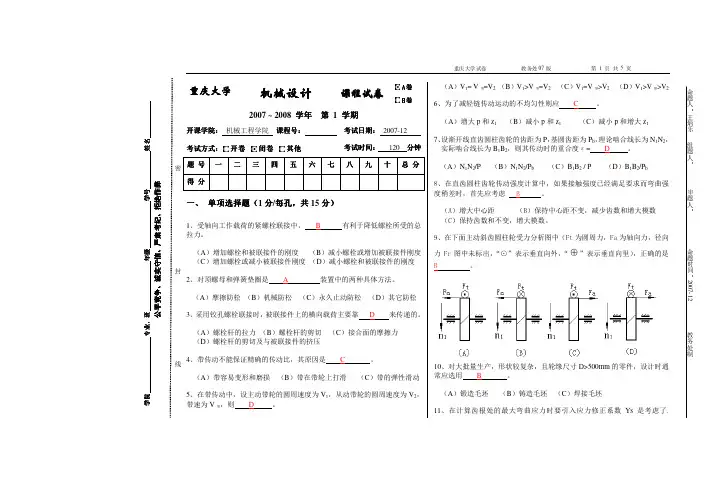

重庆大学机械设计试题及答案

重庆大学机械设计试题及答案（一） 单项选择题（每题2分，共40分） 1、采用螺纹联接时，若被联接件之一厚度较大且材料较软，强度较低，需要经常装拆，则一般宜采 用（）。 A、螺栓联接 B、双头螺柱联接 C、螺钉联接 D、紧定螺钉联接 2、齿轮齿根弯曲强度计算中的齿形系数与（）无关。 A、模数m B、变位系数x C、齿数z D、螺旋角b 3、带传动产生弹性滑动的原因是由于（）。 A、带不是绝对挠性体 B、带与带轮间的摩擦因数偏低 C、带绕过带轮时产生离心力 D、带的紧边与松边拉力不等 4、带传动张紧的目的是（）。 A、减轻带的弹性滑动 B、提高带的寿命 C、改变带的运动方向 D、使带具有足够的初拉力 5、对于受循环变应力作用的零件，影响疲劳破坏的主要因数是（）。 A、最大应力 B、平均应力 C、应力幅 D、最大应力和平均应力 6、对轴进行弯扭合成强度校核计算时，将T乘以折算系数a是考虑到（）。 A、扭应力可能不是对称循环变应力

B、弯曲应力可能不是对称循环变应力 C、轴上有应力集中 D、提高安全性 7、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（）。 A、完全液体摩擦状态 B、干摩擦状态 C、边界摩擦或混合摩擦状态 D、不确定 8、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是（）。 A、齿面胶合 B、齿面疲劳点蚀 C、齿面磨损 D、轮齿疲劳折断 9、滚动轴承基本额定动载荷对应的基本额定寿命是（）转。 A、107 B、25×107 C、106 D、5×106 10、滚子链传动中，滚子的作用是（）。 A、缓和冲击 B、减小链条与链轮轮齿间的磨损 C、提高链的破坏载荷 D、保证链条与轮齿间的良好啮合 11、键的剖面尺寸通常根据（）按标准选取。 A、传递扭矩大小 B、功率大小 C、轴的直径 D、轴毂的宽度 12、链传动中，限制链轮最少齿数的目的之一是为了（）。 A、减少链传动的不均匀性和动荷载

重庆大学 自动控制原理课程设计

目录 1 实验背景 (2) 2 实验介绍 (3) 3 微分方程和传递函数 (6)

1 实验背景 在现代科学技术的众多领域中，自动控制技术起着越来越重要的作用。自动控制原理是相对于人工控制概念而言的，自动控制是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器，设备或生产过程（统称被控对象）的某个工作状态或参数（即被控制量）自动地按照预定的规律运行。 在自动控制原理【1】中提出，20世纪50年代末60年代初，由于空间技术发展的需要，对自动控制的精密性和经济指标，提出了极其严格的要求；同时，由于数字计算机，特别是微型机的迅速发展，为控制理论的发展提供了有力的工具。在他们的推动下，控制理论有了重大发展，如庞特里亚金的极大值原理，贝尔曼的动态规划理论。卡尔曼的能控性能观测性和最优滤波理论等，这些都标志着控制理论已从经典控制理论发展到现代控制理论的阶段。现代控制理论的特点。是采用状态空间法（时域方法），研究“多输入-多输出”控制系统、时变和非线性控制系统的分析和设计。现在，随着技术革命和大规模复杂系统的发展，已促使控制理论开始向第三个发展阶段即第三代控制理论——大系统理论和智能控制理论发展。 在其他文献中也有所述及（如下）： 至今自动控制已经经历了五代的发展： 第一代过程控制体系是150年前基于5－13psi的气动信号标准（气动控制系统PCS，Pneumatic Control System）。简单的就地操作模式，控制理论初步形成，尚未有控制室的概念。 第二代过程控制体系（模拟式或ACS,Analog Control System）是基于0－10mA或4－20mA 的电流模拟信号，这一明显的进步，在整整25年内牢牢地统治了整个自动控制领域。它标志了电气自动控制时代的到来。控制理论有了重大发展，三大控制论的确立奠定了现代控制的基础；控制室的设立，控制功能分离的模式一直沿用至今。 第三代过程控制体系（CCS，Computer Control System）.70年代开始了数字计算机的应用，产生了巨大的技术优势，人们在测量，模拟和逻辑控制领域率先使用，从而产生了第三代过程控制体系（CCS，Computer Control System）。这个被称为第三代过程控制体系是自动控制领域的一次革命，它充分发挥了计算机的特长，于是人们普遍认为计算机能做好一切事情，自然而然地产生了被称为“集中控制”的中央控制计算机系统，需要指出的是系统的信号传输系统依然是大部分沿用4－20mA的模拟信号，但是时隔不久人们发现，随着控制的集中和可靠性方面的问题，失控的危险也集中了，稍有不慎就会使整个系统瘫痪。所以它很快被发展成分布式控制系统（DCS）。 第四代过程控制体系（DCS，Distributed Control System分布式控制系统）：随着半导体制造技术的飞速发展，微处理器的普遍使用，计算机技术可靠性的大幅度增加，目前普遍使用的是第四代过程控制体系（DCS，或分布式数字控制系统），它主要特点是整个控制系统不再是仅仅具有一台计算机，而是由几台计算机和一些智能仪表和智能部件构成一个了控制

机械设计基础试题及答案 (2)

A 卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同及其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？ 答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。 7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角min γ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。α＋γ≡900。压力角（传动角）越小（越大），机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？ 答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T 相等时：ρ=r T ，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生。 9. 渐开线齿廓啮合有哪些主要特点？ 答. ①传动比恒定；②实际中心距略有改变时，传动比仍保持不变（中心距可分性）；③啮合过程中，相啮合齿廓间正压力方向始终不变（有利于传动平稳性）。 10. 试说明齿轮的分度圆与节圆、压力角与啮合角之间的区别，什么情况下会相等（重合）？ 答. 分度圆：模数和压力角均取标准值得圆定义为齿轮分度圆；每个齿轮均有一个分度圆；节圆：一对齿轮啮合时、两个相切并相对作纯滚动的圆定义为节圆。只有当一对齿轮啮合时节圆才存在。 压力角：指分度圆上的标准压力角（常取200 ）；啮合角：一对齿轮啮合时，节圆上

重庆大学高等数学习题2-2

A 组 1.利用导数的四则运算法则求下列函数的导数： （1）（2）tan sin 3 y x x π =+ （3）sinx y x = （4 ）y = （5）3cot ln x x y x += （6）223sin 1x x y x x =-+ 解析：考查导数的求解，四则法则就是导数的四种运算法则，包括加减乘除，同时要对初等函数的导数公式非常了解，详细见91P 解：（1）92y x '=- （2）2()tan (tan )(sin )tan sec 3 y x x x x x x x π ''''=++=+ （3）22 (sin )()sin cos sin x x x x x x x y x x ''--'= = （4 ）化简y == 已知'= ，则 y '''= == （5） 2 33322 2321(3csc )ln (cot ) (cot )ln (ln )(cot )ln ln (3csc )ln cot )ln x x x x x x x x x x x x y x x x x x x x x x x --?+''+-+'==---=

（6）222222 2 22222 222 ()(1)(1)(sin )()sin 3(1)2(1)2cos sin 3(1)23(cos sin )(1)x x x x x x x x y x x x x x x x x x x x x x x x x x ''''+-+-'=-++-?-=-+-=-+ 2.求下列函数的导数： （1）1 ()21 f x x = -，求(0)f '，(2)f '-； （2）23 51 ()t t f t t -+=，求(1)f '-，(1)f ' 解析：考查函数导数的求解，上面两题都是由基本初等函数构成的，直接利用导数四则法则求解 解：（1）22 (1)(21)(21)2 ()(21)(21)x x f x x x ''----'= =-- 则(0)2f '=-，2 (2)25 f '-=- （2）233232266 4322 64 (51)()(51)(25)3(51)()103103t t t t t t t t t t t f t t t t t t t t t t ''-+--+---+'== -+--+-== 则(1)14f '-=-,(1)6f '= 3.求曲线arctan y x =在横坐标为1的点处的切线方程和法线方程 解析：考查导数的应用，从上节可知，曲线在某点的切线斜率等于该点上导数的值，由此可 以利用点斜式求切线方程，法线与切线垂直，则其斜率相乘为1 解：已知14 x y π == ，21 1 y x '= + 则曲线在点(1, )4 π 上的斜率为1112 x k y ='== 则切线方程为1(1)42y x π - =-，即11242 y x π=+- 设法线方程的斜率为2k ，则121k k ?=-，得22k =-

自动控制原理 重庆大学 练习题库及答案

1、微分环节的对数幅频曲线为过点(1，j0)的直线，其斜率为（）。 ?A、 -20dB／dec ?B、 20dB／dec ?C、 -40dB／dec ? (ω)在( )线上正负穿越次数之差等于开环右极点数的1/2。 ?A、-180o ?B、180o ?C、-90o ?o 3、反馈回路包含振荡环节，结果由原来的振荡环节转变成（）。 ?A、积分环节 ?B、微分环节 ?C、振荡环节 ? 4、在下列系统或过程中，属于闭环系统的有（）。 ?A、全自动洗衣机 ?B、电风扇 ?C、电冰箱 ? ?A、 ?B、

?C、 ?D、 6、系统的时域性能指标是根据系统在零初始状态时，对（）的瞬态响应得出的。?A、单位脉冲信号 ?B、单位阶跃信号 ?C、单位斜坡信号 ? 7、二阶系统的闭环增益加大（）。 ?A、快速性能好 ?B、超调量愈大 ?C、t p提前 ? 8、下图中系统为开环稳定(p=0)，其对应的单位阶跃响应是（）。

?A、 ?B、 ?C、 ?D、 9、关于开环传递函数G k(s)、闭环传递函数G B(s)和辅助函数F(s)=1+G k(s)，三者之间的关系是（）?A、 ?B、 ?C、 ?D、

10、（）指在调整过程结束后输出量与给定的输入量之间的偏差，也称为静态精度。 ?A、稳定性 ?B、快速性 ?C、准确性 ? 11、哪种信号是使用得最为广泛的常用输入信号。（） ?A、单位脉冲函数 ?B、单位阶跃函数 ?C、单位斜坡函数 ? 12、关于开环传递函数、闭环传递函数G B(s) 和辅助函数F(s)=1+G K(s)三者之间的关系是 ( )。 ?A、三者的零点相同 ?B、G B (s) 的极点与F(s)=1+G K(s) 的零点相同 ?C、G B(s) 的极点与F(s)=1+G K(s) 的极点相同 ? 13、关于系统稳定的说法错误的是（）。 ?A、线性系统稳定性与输入无关 ?B、线性系统稳定性与系统初始状态无关 ?C、非线性系统稳定性与系统初始状态无关 ? 14、控制系统的闭环传递函数是，则其根轨迹起始于（）。?A、G(s)H(s) 的极点 ?B、G(s)H(s) 的零点

机械设计基础试题(含答案)

二、填空题 16．槽轮机构的主要参数是 和 。 17．机械速度的波动可分为 和 两类。 18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。 19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。 20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。 21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。 22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。 23．滚子链传动中，链的 链速是常数，而其 链速是变化的。 24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。 25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ； 而为了防止过热必须使 。 16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两 19. 分度圆直径d 1（或中心距a ） 齿宽b 20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数 23. 平均 瞬时 24．弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问：该机构是哪种铰链四杆机构，并说明理由。 图1 最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的 必要条件，且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27． 图2所示展开式二级斜齿圆柱齿轮传动，I 轴为输入轴，已知小齿轮1的转向n 1和齿

重庆大学网络教育入学考试高等数学试题

重庆大学网络教育入学考试高等数学试题1、题目Z1-2（2）（） A．A B．B C．C D．D 标准答案：A 2、题目20－1：（2）（） A．A B．B C．C D．D 标准答案：A 3、题目20－2：（2）（） A．A B．B C．C D．D 标准答案：B 4、题目20－3：（2）（）

A．A B．B C．C D．D 标准答案：A 5、题目20－4：（2）（） A．A B．B C．C D．D 标准答案：D 6、题目20－5：（2）（） A．A B．B C．C D．D 标准答案：D 7、题目20－6：（2）（） A．A B．B C．C

D．D 标准答案：A 8、题目20－7：（2）（） A．A B．B C．C D．D 标准答案：D 9、题目20－8：（2）（） A．A B．B C．C D．D 标准答案：C 10、题目11－1（2）（） A．A B．B C．C D．D 标准答案：C

11、题目11－2（2）（） A．A B．B C．C D．D 标准答案：B 12、题目11－3（2）（） A．A B．B C．C D．D 标准答案：A 13、题目20－9：（2）（） A．A B．B C．C D．D 标准答案：C 14、题目11－4：（2）（）

A．A B．B C．C D．D 标准答案：D 15、题目11－5（2）（） A．A B．B C．C D．D 标准答案：C 16、题目20－10：（2）（） A．A B．B C．C D．D 标准答案：B 17、题目11－6（2）（） A．A B．B C．C D．D 标准答案：B 18、题目11－7（2）（）

重庆大学机械原理课件

平面运动链自由度计算公式为 H L 23p p n F --=运动链成为机构的条件 运动链成为机构的条件是：取运动链中一个构件相对固定作为机架，运动链相对于机架的自由度必须大于零，且原动件的数目等于运动链的自由度数。 满足以上条件的运动链即为机构，机构的自由度可用运动链自由度公式计算。 一、平面机构的结构分析

计算错误的原因 例题圆盘锯机构自由度计算 解 n =7，p L =6，p H =0 F =3n -2p L -p H =3?7-2?6=9错误的结果！ 1234 5 67 8 A B C D E F 两个转动副

1234 5 67 8 A B C D E F ●复合铰链(Compound hinges ) 定义：两个以上的构件在同一处以转动副联接所构成的运动副。 k 个构件组成的复合铰链，有(k -1)个转动副。 正确计算 B 、 C 、 D 、 E 处为复合铰链，转动副数均为2。 n =7，p L =10，p H =0 F =3n -2p L -p H =3?7-2?10=1

准确识别复合铰链举例 关键：分辨清楚哪几个构件在同一处用转动副联接 12 3 1 3 4 2 4 1 3 231 2 两个转动副两个转动副 两个转动副 两个转动副 1 2 3 4 两个转动副 1 4 2 3 两个转动副

例题计算凸轮机构自由度 F=3n-2p L-p H=3?3-2?3-1=2 ？ ●局部自由度(Passive degree of freedom) 定义：机构中某些构件所具有的仅与其自身的局部运动有关的自由度。 考虑局部自由度时的机构自 由度计算 设想将滚子与从动件焊成一体 F=3?2-2?2-1=1 计算时减去局部自由度F P F=3?3-2?3-1-1(局部自由度)=1

机械设计基础试卷及参考答案

机械设计基础试卷 学年第一学期课号 课程名称机械设计基础（卷，闭卷）适用班级（或年级、专业） 一、填空题（每题2分，共30分） 1.在曲柄摇杆机构中，通常为原动件，并作运动；而为从动件，作运动。 2.摆动导杆机构的传动角始终等于，具有。 3.在凸轮机构中，常见的从动件运动规律为等速运动时，将出现冲击。 4.斜齿轮的标准参数在，和直齿圆柱齿轮相比斜齿轮的优点是。 5.如下图所示双极蜗轮传动中，已知右旋蜗杆1的转向如图所示，判断蜗轮3的转向。(顺时针、逆时针) 6.渐开线标准齿轮能实现定传动比的原因是。 7.在槽轮机构中如要想增加槽轮的转动次数，则要增加。 8.国家标准中，把牙型角α等于的米制螺纹称为普通螺纹，以为公称直径。 9.键是标准件，分为、、楔键和切向键等，键的失效形式为。 10.开式齿轮传动润滑一般可采用和。 11.带传动一般松边在（上、下），其目的是为了。 12.链传动中的节距越大，链条中各零件尺寸，链传动的运动不均匀性。

13.阶梯轴上截面变化处叫做 ，其作用是 。 14.滚动轴承内圈与轴的配合是 。 15.弹簧按受载情况可分为 、 和 。 二、判断题（每题2分，共10分） 1.在凸轮机构中，基圆半径取得较大时，其压力角也较大。 （ ） 2.在平键联接中，平键的两侧面是工作面。 （ ） 3.带传动在工作时产生弹性滑动是由于传动过载。 （ ） 4.圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。 （ ） 5. 动压润滑形成动压油膜的必要条件之一是保证润滑油从工作表面的楔形间隙的小截面流入，从大截面流出。 （ ） 三、计算题（每题10分，共60分） 1.如图所示，已知四杆机构中机架3和1构件两个铰接点，并已知2构件上两个对应位置，求四杆机构和第一对应位置上2构件的压力角。 2图示盘状转子上有两个不平衡质量：m 1 =1.5kg ，m 2＝0.8kg ，r 1 =140mm ，r 2 =180mm ，相位如图。现用去重法来平衡，试求所需挖去的质量的大小和相位（设挖去质量处的半径r ＝140mm ）。 3.求图示卷扬机减速器的传动比若1H i 。若各轮的齿数为124z = 248z = 230z '= 360z = 320z '= 440z = 4100z '=。
